1. ‫تصليح‬
‫اإللكترونية‬ ‫الكروت‬

2. • Eng. Mostafa Habib
• Power electronics and control engineering
(Facility of electronic engineering ).
• 10 Years @ Ras/Shukier GUPCO
• https://eg.linkedin.com/in/habibma
• Mob:01065551881

3. ‫العملية‬ ‫المعلومات‬
‫الكواكب‬ ‫تركيب‬ ‫نظريات‬

4. ‫استكشافي‬ ‫رحلة‬ ‫عن‬ ‫عبارة‬ ‫الكروت‬ ‫صيانة‬
‫ة‬

5. Michael Geier
‫عمره‬ ‫كان‬ ‫ان‬ ‫منذ‬ ‫أجهزة‬ ‫صيانة‬ ‫فني‬
6
‫سنوات‬

6. ‫التوتر‬
......
‫المش‬ ‫معظم‬ ‫لكن‬ ‫و‬ ‫معقدة‬ ‫الحديثة‬ ‫األجهزة‬ ‫و‬ ‫الكروت‬ ‫ألن‬ ‫نتيجة‬ ‫التوتر‬ ‫يصيبك‬ ‫قد‬ ‫األولى‬ ‫للوهلة‬
‫تكون‬ ‫اكل‬
‫التعقيد‬ ‫هذا‬ ‫خارج‬
.
‫فعله‬ ‫يمكن‬ ‫ما‬ ‫هناك‬ ‫تقلقك‬ ‫فال‬
.

7. ‫؟‬ ‫لماذا‬
.1
‫ذاته‬ ‫حد‬ ‫في‬ ‫ممتع‬ ‫اإلصالح‬
.2
‫اقتصادي‬
.3
‫مربح‬
.4
‫البيئة‬ ‫على‬ ‫الحفاظ‬
.5
‫القطع‬ ‫يحفظ‬
‫النادرة‬

8. ‫؟‬ ‫التصليح‬ ‫عن‬ ‫تتوقف‬ ‫متى‬
.1
‫يكون‬ ‫ال‬ ‫عندما‬
«
‫اقتصادي‬
«
.2
‫يكون‬ ‫ال‬ ‫عندما‬
«
‫مربح‬
«
.3
‫تكون‬ ‫ال‬ ‫عندما‬
«
‫نادرة‬ ‫القطعة‬
«
.4
‫الج‬ ‫داخل‬ ‫الهواه‬ ‫لتصليح‬ ‫آثار‬ ‫تجد‬ ‫عندما‬
‫هاز‬
‫الكارت‬ ‫او‬

9. ‫يجب‬
‫توافرها‬
‫يفضل‬
‫قائمة‬
‫األمنيات‬
‫العمل‬ ‫مكان‬ ‫تجهيزات‬

10. ‫يجب‬ ‫ما‬
‫توافره‬
‫المكان‬
Mutli-
meter
‫مكوه‬
‫اللحام‬
‫سلك‬
‫اللحام‬
‫مسدس‬
‫شمع‬
‫معدات‬
‫يدوية‬
‫منظفات‬
‫شريط‬
‫اللحام‬
‫الشحم‬
‫الحراري‬
‫حاويات‬
‫صغيرة‬
‫االنترنت‬

11. ‫المكان‬
(1
‫التهوية‬ ‫جيد‬
(2
‫الضوضاء‬ ‫عن‬ ‫بعيد‬
(3
‫باألبيض‬ ‫مطلية‬ ‫و‬ ‫كبيرة‬ ‫العمل‬ ‫طاولة‬
‫و‬
‫كهربيا‬ ‫معزولة‬
(4
‫جد‬ ‫و‬ ‫عدم‬ ‫أرضي‬ ‫وجود‬ ‫مع‬ ‫كهرباء‬ ‫مصدر‬
‫يقتلك‬ ‫قد‬ ‫األرضي‬
(5
‫متحر‬ ‫بذراع‬ ‫مصباح‬ ‫يفضل‬ ‫و‬ ‫جيدة‬ ‫أضاءه‬
‫كة‬
‫يجب‬ ‫ما‬
‫توافره‬

12. Mutli - meter
‫يجب‬ ‫ما‬
‫توافره‬
(1
‫الصنع‬ ‫رديئة‬ ‫األنواع‬ ‫تجنب‬
(2
‫فيها‬ ‫فأستثمر‬ ‫الورشة‬ ‫في‬ ‫قطعه‬ ‫أهم‬ ‫هو‬
‫االس‬ ‫مقاومة‬ ‫قياس‬ ‫طريق‬ ‫عن‬ ‫بيه‬ ‫بالعمل‬ ‫البداء‬ ‫قبل‬ ‫اختبارة‬ ‫يجب‬
‫الك‬

13. ‫الحام‬ ‫مكوة‬
‫ذات‬ ‫ووام‬‫و‬‫اللح‬ ‫ووواة‬‫و‬‫مك‬
15
‫وات‬
‫لتلكترونيوووات‬ ‫ووتخدم‬‫و‬‫تس‬
‫الدقيوووة‬
(
surface mounted
)
‫ووا‬‫و‬‫ام‬
100
‫وات‬
‫ووياء‬‫و‬‫لاش‬ ‫ووتخدم‬‫و‬‫تس‬
‫وت‬‫و‬‫الفول‬ ‫ودرات‬‫و‬‫ق‬ ‫و‬ ‫ورة‬‫و‬‫الكبي‬
‫الل‬ ‫وواة‬‫و‬‫مك‬ ‫ور‬‫و‬‫تعتب‬ ‫و‬ ‫وة‬‫و‬‫العالي‬
‫ذات‬ ‫وام‬‫و‬‫ح‬
‫الوات‬
(
40
‫إلى‬
70
)
‫العام‬ ‫لالستخدام‬
‫يجب‬ ‫ما‬
‫توافره‬
‫تجنب‬
‫بالكهرباء‬ ‫المتصلة‬ ‫اللحام‬ ‫مكواة‬
‫ف‬ ‫مباشرة‬
‫تسبب‬ ‫قد‬
‫إصالحها‬ ‫على‬ ‫تعمل‬ ‫التي‬ ‫الدائرة‬ ‫تدمير‬
‫االشوي‬ ‫اكثور‬ ‫مون‬ ‫هو‬ ‫و‬ ‫التصليح‬ ‫اثناء‬ ‫به‬ ‫تقوم‬ ‫سوف‬ ‫ما‬ ‫اكثر‬ ‫من‬ ‫اللحام‬ ‫يعتبر‬
‫مون‬ ‫التوي‬ ‫اء‬
‫ت‬ ‫و‬ ‫لفوك‬ ‫الصوحيحه‬ ‫الطورح‬ ‫تعلوم‬ ‫و‬ ‫الحوذر‬ ‫يجوب‬ ‫لوذلك‬ ‫المكونات‬ ‫تدمر‬ ‫ان‬ ‫الممكن‬
‫ركيوب‬
‫المكونات‬
‫المرف‬ ‫الفديو‬ ‫شاهد‬
‫ق‬
‫بالطاقة‬ ‫موصل‬ ‫الكارت‬ ‫و‬ ‫اللحام‬ ‫تجنب‬

14. ‫الحام‬ ‫مكوة‬
‫للعمل‬ ‫المكوة‬ ‫تجهيز‬ ‫خطوات‬
.1
‫اللحام‬ ‫مكوة‬ ‫بتسخين‬ ‫قم‬
.2
‫المكوة‬ ‫على‬ ‫القصدير‬ ‫من‬ ‫قليل‬ ‫بوضع‬ ‫قم‬
.3
‫لتنظيفها‬ ‫مبتله‬ ‫باسفنجه‬ ‫سريعا‬ ‫بمسحها‬ ‫قم‬ ‫ثم‬ ‫من‬ ‫و‬
.4
‫ممل‬ ‫و‬ ‫بطئ‬ ‫الحراره‬ ‫انتقال‬ ‫سيكون‬ ‫الخطواط‬ ‫هذه‬ ‫بدون‬ ‫المعة‬ ‫تصبح‬ ‫حتى‬ ‫العلملة‬ ‫بتكرار‬ ‫قم‬
‫الك‬ ‫يدمر‬ ‫قد‬ ‫بل‬ ‫نفعال‬ ‫يجدي‬ ‫ال‬ ‫فهو‬ ‫الكارت‬ ‫على‬ ‫اللحام‬ ‫بمكوة‬ ‫الضغط‬ ‫تجنب‬
‫ارت‬

15. ‫الحام‬ ‫سلك‬
‫نس‬ ‫في‬ ‫بينهم‬ ‫الفرح‬ ‫يمكن‬ ‫و‬ ‫اللحام‬ ‫سلك‬ ‫من‬ ‫أنواع‬ ‫هناك‬
‫بة‬
‫على‬ ‫الرصاص‬
‫القصدير‬
.
‫األشهر‬
60
%
‫و‬ ‫رصاص‬
40
%
‫قصدير‬
.
‫هناك‬ ‫ولذلك‬ ‫مسرطن‬ ‫و‬ ‫سام‬ ‫الرصاص‬
100
%
‫فقط‬ ‫المصانع‬ ‫في‬ ‫يستخدم‬ ‫قصدير‬
.
‫يجب‬ ‫ما‬
‫توافره‬
‫ال‬ ‫سلك‬ ‫مع‬ ‫التعامل‬ ‫بعد‬ ‫اليدين‬ ‫غسل‬ ‫يجب‬
‫لحام‬
‫األقطار‬ ‫عن‬ ‫ابتعد‬ ‫متوسطا‬ ‫يكون‬ ‫أن‬ ‫السلك‬ ‫قطر‬ ‫يفضل‬
‫الرفيعة‬
‫السميكة‬ ‫و‬

16. ‫نسبة‬
‫الخلط‬
‫قصدير‬
/
‫رصاص‬
‫االنصهار‬ ‫درجة‬
‫صافي‬ ‫رصاص‬ 327
‫صافي‬ ‫قصدير‬ 232
50
/
50 216
60
/
40 191
63
/
37 183
‫االنصهار‬ ‫درجة‬ ‫و‬ ‫الخلط‬ ‫نسبة‬ ‫عالقة‬

17. ‫الخلط‬ ‫من‬ ‫المختلفه‬ ‫النسب‬ ‫انصهار‬ ‫مراحل‬
50/50 Soild Plastic Liquid
183 216
60/50 Soild Plastic Liquid
183 191
63/37 Soild Liquid
183
‫تسمى‬ ‫و‬
63
/
37
‫البالستيكية‬ ‫المرحلة‬ ‫نقريبا‬ ‫يوجد‬ ‫ال‬ ‫و‬ ‫االنصهار‬ ‫سهلة‬

18. Flux
‫أو‬
Rosin
‫جدا‬ ‫مهم‬
(1
‫النحاس‬ ‫مع‬ ‫القصدير‬ ‫لتفاعل‬ ‫مناسب‬ ‫سطع‬ ‫لتوفير‬ ‫النحاس‬ ‫أكسيد‬ ‫طبقة‬ ‫يزيل‬
(2
‫للحرارة‬ ‫اسرع‬ ‫و‬ ‫افضل‬ ‫نقل‬ ‫يوفر‬
(
‫المكونات‬ ‫تسخين‬ ‫تجنب‬
)
(3
‫بداخله‬ ‫يوجد‬ ‫لحام‬ ‫سلك‬ ‫هناك‬
Flux
‫يجب‬ ‫ما‬
‫توافره‬

19. ‫اللحام‬ ‫فك‬ ‫أدوات‬
‫يجب‬ ‫ما‬
‫توافره‬
‫فتيل‬
‫يدوي‬ ‫الشفاط‬
‫اتوماتيك‬ ‫الشفاط‬

20. ‫الكروت‬ ‫في‬ ‫لحامها‬ ‫و‬ ‫المكونات‬ ‫فك‬ ‫طريقة‬
‫ا‬ ‫ثم‬ ‫من‬ ‫و‬ ‫المكونات‬ ‫فكر‬ ‫هي‬ ‫الكروت‬ ‫تصليح‬ ‫عملية‬ ‫اثناء‬ ‫بعمله‬ ‫ستقوم‬ ‫ما‬ ‫اكثر‬ ‫من‬ ‫ان‬
‫عادة‬
‫تركيبها‬
‫نفسه‬ ‫الكارت‬ ‫او‬ ‫للمكونات‬ ‫ضررا‬ ‫تحدث‬ ‫ال‬ ‫حتى‬ ‫السليمه‬ ‫الطريقة‬ ‫تعلم‬ ‫يجب‬
‫المرفق‬ ‫الفديو‬ ‫بتشغيل‬ ‫قم‬
soldering

21. ‫الشمع‬ ‫مسدس‬
‫عزلها‬ ‫و‬ ‫المكونات‬ ‫تثبيت‬ ‫و‬ ‫البالستيكية‬ ‫األجزاء‬ ‫للحام‬ ‫مهم‬
‫يجب‬ ‫ما‬
‫توافره‬
‫مسرطنة‬ ‫ألنها‬ ‫منه‬ ‫المنبعثة‬ ‫األبخرة‬ ‫تجنب‬

22. ‫اليدوية‬ ‫العدة‬
‫يجب‬ ‫ما‬
‫توافره‬

23. ‫المنظفات‬
‫يجب‬ ‫ما‬
‫توافره‬
‫تركيزه‬ ‫نسبة‬ ‫تكون‬ ‫ان‬ ‫يجب‬ ‫و‬ ‫بحرص‬ ‫فأستخدمه‬ ‫البالستيك‬ ‫يدمر‬ ‫قد‬ ‫الكحل‬
‫من‬ ‫اعلى‬
70
%
‫تتنف‬ ‫ال‬ ‫و‬ ‫قفاذ‬ ‫أستخدام‬ ‫يفضل‬ ‫و‬ ‫اإلشتعال‬ ‫سريع‬ ‫فهو‬ ‫أحذر‬ ‫لكن‬ ‫و‬ ‫للصق‬ ‫جيد‬ ‫مزيل‬ ‫هو‬ ‫النفتا‬
‫األبخره‬ ‫س‬
‫منه‬ ‫المتصاعدة‬

24. ‫الحرارية‬ ‫األنابيب‬ ‫و‬ ‫اللحام‬ ‫شريط‬
‫يجب‬ ‫ما‬
‫توافره‬

25. ‫حراري‬ ‫شحم‬
‫يجب‬ ‫ما‬
‫توافره‬

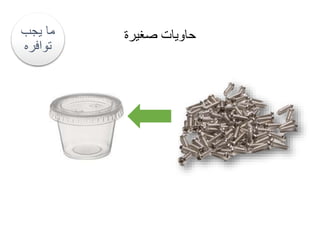

26. ‫صغيرة‬ ‫حاويات‬
‫يجب‬ ‫ما‬
‫توافره‬

27. ‫األنترنت‬
‫يجب‬ ‫ما‬
‫توافره‬
‫معرفة‬ ‫تستطيع‬ ‫حتى‬
Data sheet
‫اإللكترونية‬ ‫للقطع‬
‫الوق‬ ‫و‬ ‫المجهود‬ ‫من‬ ‫كثيرا‬ ‫توفر‬ ‫التي‬ ‫الشائعة‬ ‫األعطال‬ ‫من‬ ‫كثير‬ ‫بها‬ ‫يوجد‬ ‫كثير‬ ‫مواقع‬ ‫هناك‬
‫ت‬
‫ب‬ ‫جهاز‬ ‫عليها‬ ‫يتوقف‬ ‫قد‬ ‫التي‬ ‫النادرة‬ ‫القطع‬ ‫بيع‬ ‫و‬ ‫شراء‬
‫كاملة‬

28. ‫يفضل‬
‫كاميرا‬
Power
supply
Transistor
tester
Capacitance
meter
‫مولد‬
‫ذبذبات‬
Anlog –
meter
bench
vise
‫عصاه‬
‫مغناطيس‬
‫ية‬
‫صمغ‬
‫سريع‬
‫تشكيلة‬
‫مكونات‬
‫من‬ ‫تشكيلة‬
‫الدوائر‬
‫القديمة‬

29. ‫رقمية‬ ‫كاميرا‬
‫يفضل‬
‫االسالط‬ ‫ترتيب‬ ‫في‬ ‫الوقت‬ ‫و‬ ‫الجهد‬ ‫تضيع‬ ‫من‬ ‫كثيرا‬ ‫يحميك‬ ‫فكها‬ ‫قبل‬ ‫لالسالك‬ ‫صورة‬

30. Power supply
‫يفضل‬
‫بها‬ ‫الخاص‬ ‫الطاقه‬ ‫مصدر‬ ‫عن‬ ‫بعيدا‬ ‫الدوائر‬ ‫اعطال‬ ‫لتتبع‬
‫عن‬ ‫بعيدا‬ ‫الطاقة‬ ‫ضخ‬ ‫من‬ ‫تتمكن‬ ‫حتى‬
power supply
‫األساسي‬

31. Transistor tester
‫يفضل‬
‫وار‬‫و‬‫اختب‬ ‫وتطيع‬‫و‬‫تس‬
transistor
‫واز‬‫و‬‫بجه‬
Multi-meter
‫و‬
‫يفضووول‬ ‫لهوووذا‬ ‫و‬ ‫تظهووور‬ ‫ال‬ ‫األعطوووال‬ ‫بعوووض‬ ‫هنووواك‬ ‫لكووون‬
‫الداخلي‬ ‫الخواص‬ ‫عن‬ ‫يكشف‬ ‫الذي‬ ‫الجهاز‬ ‫هذا‬ ‫استخدام‬
‫ة‬

32. Capacitance meter
‫يفضل‬
‫و‬‫و‬‫س‬ ‫ون‬‫و‬‫م‬ ‫وزء‬‫و‬‫ج‬ ‫ود‬‫و‬‫يفق‬ ‫ون‬‫و‬‫لك‬ ‫و‬ ‫وة‬‫و‬‫بالكلي‬ ‫المكثووف‬ ‫ورح‬‫و‬‫يحت‬ ‫ال‬ ‫ود‬‫و‬‫ق‬
‫عته‬
‫وة‬‫و‬‫التخزيني‬
.
‫وو‬‫و‬‫ط‬ ‫وا‬‫و‬‫وقت‬ ‫وتغرح‬‫و‬‫تس‬ ‫ود‬‫و‬‫ق‬ ‫وي‬‫و‬‫الت‬ ‫وال‬‫و‬‫األعط‬ ‫ون‬‫و‬‫م‬ ‫وذه‬‫و‬‫ه‬
‫يال‬
‫المواقف‬ ‫هذه‬ ‫من‬ ‫لك‬ ‫منقذا‬ ‫الجهاز‬ ‫هذا‬ ‫يكون‬ ‫فقد‬ ‫الكتشافها‬

33. Signal generator
‫يفضل‬

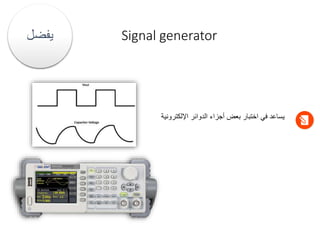

‫اإللكترونية‬ ‫الدوائر‬ ‫أجزاء‬ ‫بعض‬ ‫اختبار‬ ‫في‬ ‫يساعد‬

34. Analog meter
‫يفضل‬
‫بالمؤش‬ ‫إال‬ ‫رصدها‬ ‫يمكن‬ ‫ال‬ ‫التي‬ ‫األعطال‬ ‫بعض‬ ‫هناك‬
‫ر‬
‫خرج‬ ‫في‬ ‫بسيط‬ ‫تذبذب‬ ‫مثل‬
power supply

35. ‫تثبيت‬ ‫أداة‬
‫يفضل‬
‫لتثبيت‬ ‫تحتاجها‬ ‫فقد‬ ‫اذرع‬ ‫ثالثة‬ ‫تملك‬ ‫ال‬ ‫ألنك‬
PCB

36. ‫مغناطيسية‬ ‫عصاة‬
‫يفضل‬
‫األجهزة‬ ‫داخل‬ ‫عميقا‬ ‫تقع‬ ‫التي‬ ‫المسامير‬ ‫لجلب‬
‫بمصدر‬ ‫موصل‬ ‫الجهاز‬ ‫و‬ ‫تستخدمه‬ ‫ال‬ ‫تحذير‬
‫للتلف‬ ‫الجهاز‬ ‫تعرض‬ ‫او‬ ‫للخطر‬ ‫تتعرض‬ ‫قد‬ ‫الطاقة‬

37. ‫سريع‬ ‫الصق‬
‫يفضل‬
‫لصوو‬ ‫تتطلووب‬ ‫التووي‬ ‫المواقووف‬ ‫بعووض‬ ‫فووي‬ ‫ينقووذك‬ ‫قوود‬
‫ق‬
‫بعووض‬
‫موون‬ ‫وزء‬‫و‬‫ج‬ ‫أو‬ ‫وتيكية‬‫و‬‫البالس‬ ‫وزاء‬‫و‬‫األج‬ ‫و‬ ‫القطووع‬
‫اإللكترونية‬ ‫الدائرة‬

38. ‫المكونات‬ ‫من‬ ‫مختلفة‬ ‫مجموعة‬
‫يفضل‬
‫يوفر‬ ‫المكونات‬ ‫من‬ ‫جدية‬ ‫بتشكيله‬ ‫االحتفاظ‬
‫كثي‬
‫يييرا‬
‫من‬
‫الوقت‬
‫ت‬ ‫تتلف‬ ‫ال‬ ‫فهي‬ ‫السيراميك‬ ‫المكثفات‬ ‫تشتري‬ ‫ال‬
‫ولكن‬ ‫قريبا‬
‫تتل‬ ‫ما‬ ‫غالبا‬ ‫فهي‬ ‫الكيميائية‬ ‫المكثفات‬ ‫على‬ ‫ركز‬
‫ف‬
‫من‬ ‫جيدة‬ ‫قائمة‬ ‫تجميع‬ ‫على‬ ‫أحرص‬
‫الفيوزات‬
‫منظم‬ ‫و‬
‫ات‬
‫المقاومات‬ ‫و‬ ‫الجهد‬

39. ‫القديمة‬ ‫الدوائر‬ ‫مختلفة‬ ‫مجموعة‬
‫يفضل‬
‫من‬ ‫جدية‬ ‫بتشكيله‬ ‫االحتفاظ‬
PCB
‫القديمة‬
(
‫منظم‬ ‫بشكل‬
)
‫اإللكترونية‬ ‫للمكونات‬ ‫مخزن‬ ‫يوفر‬

40. ‫األمنيات‬ ‫قائمة‬
IC tester
‫قياس‬ ‫جهاز‬
‫الكهربي‬ ‫الحث‬
SMT rework
station

41. IC Tester & Memory programmers
‫قائمة‬
‫األمنيات‬
‫نوع‬ ‫بمعرفة‬ ‫يقوم‬
IC
‫اختبارها‬ ‫و‬

42. ‫الكهربي‬ ‫الحث‬ ‫قياس‬ ‫جهاز‬
inductance meter
‫قائمة‬
‫األمنيات‬
‫و‬ ‫بالكلية‬ ‫الملف‬ ‫يتلف‬ ‫ال‬ ‫النادرة‬ ‫الحاالت‬ ‫بعض‬ ‫في‬
‫يفقد‬ ‫لكن‬
‫الحال‬ ‫هذه‬ ‫في‬ ‫فعال‬ ‫الجهاز‬ ‫هذا‬ ‫فيكون‬ ‫خواصه‬ ‫من‬ ‫كثيرا‬
‫ة‬
‫سليم‬ ‫آخر‬ ‫مع‬ ‫الملف‬ ‫هذا‬ ‫مقارنة‬ ‫على‬ ‫فيساعدك‬
‫المكثف‬ ‫و‬ ‫الملفات‬ ‫لقياس‬ ‫الجهاز‬ ‫هذا‬ ‫الصورة‬ ‫في‬ ‫ترى‬ ‫كما‬
‫معا‬ ‫ات‬
‫الحظ‬
‫يمكن‬ ‫ال‬
‫الملف‬ ‫قيمة‬ ‫معرفه‬
‫األصلية‬
‫بمقار‬ ‫إال‬
‫نته‬
‫بأحد‬
‫الملفات‬
‫المماثلة‬
‫له‬

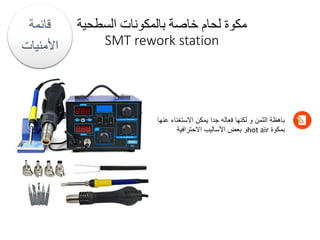

43. ‫السطح‬ ‫بالمكونات‬ ‫خاصة‬ ‫لحام‬ ‫مكوة‬
‫ية‬
SMT rework station
‫قائمة‬
‫األمنيات‬
‫االستغناء‬ ‫يمكن‬ ‫جدا‬ ‫فعاله‬ ‫لكنها‬ ‫و‬ ‫الثمن‬ ‫باهظة‬
‫عنها‬
‫بمكوة‬
hot air
‫االحترافية‬ ‫األساليب‬ ‫بعض‬ ‫و‬

44. ‫أنتبه‬
!
‫يف‬ ‫لم‬ ‫المصنع‬ ‫ألن‬ ‫الحذر‬ ‫يجب‬ ‫المعدة‬ ‫غطاء‬ ‫فتح‬ ‫بمجرد‬
‫في‬ ‫كر‬
‫المعدة‬ ‫داخل‬ ‫يدك‬ ‫وجود‬

45. ‫اختبارها‬ ‫كيفية‬ ‫و‬ ‫اإللكترونية‬ ‫المكونات‬
Active Passive
Diode
Transistor
Opt-coupler
Thyristor
TRIAC
Mosfet
IC
Fuse
Varistor
Resistor
Capacitor
Coil

46. ‫بين‬ ‫الفرق‬
Active & Passive
Active :
:
‫يي‬‫ي‬‫لك‬ ‫ياري‬‫ي‬‫خ‬ ‫يدروجهد‬‫ي‬‫مص‬ ‫يى‬‫ي‬‫ال‬ ‫ياو‬‫ي‬‫تحن‬ ‫يي‬‫ي‬‫الت‬ ‫يات‬‫ي‬‫المكون‬ ‫يك‬‫ي‬‫تل‬ ‫يي‬‫ي‬‫ه‬
‫تعمل‬
,
‫المتكامله‬ ‫الوائر‬ ‫مثل‬
IC
‫وظيفتها‬ ‫تؤدي‬ ‫لكي‬ ‫خارجي‬ ‫جهد‬ ‫الى‬ ‫تحتاو‬
passive:
:
‫تعمي‬ ‫لكيي‬ ‫خياري‬ ‫جهيد‬ ‫تحتياجزالى‬ ‫ال‬ ‫التي‬ ‫المكونات‬ ‫تلك‬ ‫هي‬
‫ل‬
,
‫وظيف‬ ‫تقوم‬ ‫لكي‬ ‫خاري‬ ‫جهد‬ ‫مصدر‬ ‫يتطلبا‬ ‫ال‬ ‫المكثف‬ ‫و‬ ‫المقاومه‬ ‫مثل‬
‫تا‬

47. Fuse
‫التيار‬ ‫من‬ ‫معينة‬ ‫قيمه‬ ‫مرور‬ ‫عن‬ ‫تنصهر‬ ‫معدنية‬ ‫قطعة‬ ‫هي‬
‫يتحكل‬ ‫الذي‬ ‫الزمن‬ ‫فهناك‬ ‫الفيوز‬ ‫اختيار‬ ‫عند‬ ‫الوحيد‬ ‫العامل‬ ‫هيه‬ ‫ليست‬ ‫التيار‬ ‫قيمة‬ ‫ان‬ ‫الحظ‬
‫قبل‬ ‫الفيوز‬ ‫ه‬
‫االنصهار‬
.
‫بعناية‬ ‫اخياره‬ ‫تم‬ ‫النه‬ ‫الجهاز‬ ‫مع‬ ‫القادم‬ ‫الفيوز‬ ‫نفس‬ ‫بتركيب‬ ‫ينصح‬ ‫ولذلك‬
‫المختلفة‬ ‫لالنواع‬ ‫اعمق‬ ‫لفهم‬ ‫الرابط‬ ‫بزيارة‬ ‫قم‬
‫قي‬ ‫من‬ ‫فتاكد‬ ‫قيمهةمقاومهة‬ ‫به‬ ‫يكون‬ ‫و‬ ‫التيار‬ ‫يوصل‬ ‫يبقى‬ ‫بل‬ ‫بالكليه‬ ‫القيوز‬ ‫يعطب‬ ‫ال‬ ‫قد‬
‫المقاومه‬ ‫اس‬

48. Varistor (Surge protection)
‫عليه‬ ‫المطبق‬ ‫الفولت‬ ‫مع‬ ‫قيمتها‬ ‫تتغير‬ ‫مقاومه‬ ‫هي‬
‫ا‬
‫الفديو‬ ‫بتشغيل‬ ‫قم‬ ‫الملف‬ ‫عمل‬ ‫فكرة‬ ‫لفهم‬
‫المرفق‬

49. Varistor (Surge protection)
‫المفائجه‬ ‫العاليه‬ ‫الفولتات‬ ‫من‬ ‫لحمايتها‬ ‫الدزائر‬ ‫في‬ ‫تستخدم‬
‫تتجاوز‬ ‫اال‬ ‫بشرط‬
100 μs
‫اقصى‬ ‫كحد‬

50. Varistor (Surge protection)
‫الدائرة‬ ‫في‬ ‫توصيلها‬ ‫طريقة‬

51. Resistor ‫المقاومة‬
‫ية‬‫ي‬‫المقاوم‬
:
‫يرور‬‫ي‬‫م‬ ‫يوق‬‫ي‬‫تع‬ ‫يادة‬‫ي‬‫م‬ ‫ين‬‫ي‬‫م‬ ‫ينوا‬‫ي‬‫مص‬ ‫ير‬‫ي‬‫عنص‬ ‫يي‬‫ي‬‫ه‬
‫ييار‬‫ي‬‫التي‬
‫ييا‬‫ي‬‫عبره‬ ‫ييائي‬‫ي‬‫الكهرب‬
.
‫ييتخدم‬‫ي‬‫تس‬
‫تخ‬ ‫أو‬ ‫يييم‬‫ي‬‫لتقس‬
‫ييي‬‫ي‬‫ف‬
‫الجهد‬
.
‫القياس‬ ‫وحدة‬
‫األوم‬
ohm
‫الرمز‬
Ω
‫المقاومة‬
‫كربونية‬
‫فلمية‬
‫سلكية‬
‫سيراميكي‬
‫ة‬
‫شبكية‬
‫الكهربي‬ ‫الرمز‬
‫المحاكي‬ ‫شاهد‬ ‫اكثر‬ ‫بعمق‬ ‫عمل‬ ‫فكرة‬ ‫لفهم‬

52. ‫المختلفة‬ ‫المقاومة‬ ‫أنواا‬
‫الكربونية‬
‫شبكية‬
‫السلكية‬

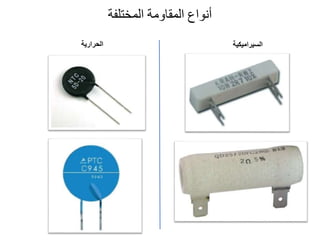

53. ‫المختلفة‬ ‫المقاومة‬ ‫أنواا‬
‫السيراميكية‬
‫الحرارية‬

54. ‫المقاومة‬ ‫قيمة‬
Resistor Color Code

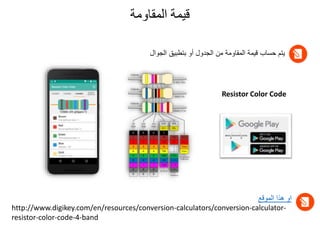

‫الجوا‬ ‫بتطبيق‬ ‫أو‬ ‫الجدول‬ ‫من‬ ‫المقاومة‬ ‫قيمة‬ ‫حساب‬ ‫يتم‬
‫ل‬
‫الموقع‬ ‫هذا‬ ‫او‬
http://www.digikey.com/en/resources/conversion-calculators/conversion-calculator-
resistor-color-code-4-band

55. ‫المقاومة‬ ‫قيمة‬
‫السطحية‬ ‫المقاومة‬
‫لحسابها‬ ‫طرح‬ ‫ثالثة‬ ‫يوجد‬

56. ‫المقاومة‬ ‫قيمة‬
‫ارقام‬ ‫الثالثة‬
‫كن‬ ‫اقل‬ ‫المقاومة‬ ‫قيمة‬ ‫كانت‬ ‫اذا‬
100
‫الحرف‬ ‫وضع‬ ‫يتم‬
R
‫العشرية‬ ‫العالم‬ ‫مكان‬ ‫لتوضيح‬
47 x 102
‫ارقام‬ ‫االربعة‬
470 x 102
47.2

57. ‫المقاومة‬ ‫قيمة‬
EIA96
499 x 0.1 = 49.9Ω

58. ‫االختبار‬ ‫طريقة‬
‫اختبارها‬ ‫يتم‬ ‫ثم‬ ‫من‬ ‫و‬ ‫الدائرة‬ ‫من‬ ‫فصلها‬ ‫يجب‬

59. Capacitor ‫المكثف‬
‫المكثف‬
:
‫القدرة‬ ‫يختزن‬ ‫عنصر‬
‫الكهربائية‬
‫داخله‬
‫الصغيرة‬ ‫البطارية‬ ‫شيبه‬
‫الفاراد‬ ‫القياس‬ ‫وحدة‬
(
F
)
µ
‫ميكرو‬
-
n
‫نانو‬
-
p
‫بيكو‬
10-6 µF
10-9 n.F.
10-12 P.F.
‫المكثف‬
‫ورقية‬
‫خذفية‬
‫كيمائي‬
‫ة‬
‫الكهربي‬ ‫الرمز‬
‫المرفق‬ ‫الفديو‬ ‫بتشغيل‬ ‫قم‬ ‫المكثف‬ ‫عمل‬ ‫فكرة‬ ‫لفهم‬
001 Capacitors
‫المحاكي‬ ‫شاهد‬ ‫اكثر‬ ‫بعمق‬ ‫عمل‬ ‫فكرة‬ ‫لفهم‬

60. ‫المكثفات‬ ‫أنواا‬
‫الورقية‬
‫الكميائي‬
‫الخذفية‬

61. Capacitor ‫المكثف‬
‫القيمة‬ ‫قراءة‬ ‫كيفية‬

62. ‫االختبار‬ ‫طريقة‬
‫ط‬ ‫بعدة‬ ‫اختبارها‬ ‫يتم‬ ‫ثم‬ ‫من‬ ‫و‬ ‫الدائرة‬ ‫من‬ ‫فصلها‬ ‫يجب‬
‫رح‬
‫باستخدام‬ ‫التخزين‬ ‫سعة‬ ‫قياس‬
capacitance meter
‫لالختب‬ ‫طريقه‬ ‫أفضل‬ ‫ويعتبر‬
‫ار‬
‫وثال‬‫و‬‫م‬ ‫وة‬‫و‬‫عالي‬ ‫وة‬‫و‬‫المقاوم‬ ‫وة‬‫و‬‫قيم‬ ‫وت‬‫و‬‫كان‬ ‫إذا‬ ‫وا‬‫و‬‫مقاومته‬ ‫واس‬‫و‬‫قي‬
(
ΩM
)
‫أو‬
(
0Ω
)
‫وون‬‫و‬‫تك‬ ‫ان‬ ‫وب‬‫و‬‫يج‬ ‫والف‬‫و‬‫ت‬ ‫وف‬‫و‬‫المكث‬ ‫وون‬‫و‬‫فيك‬
‫حدود‬ ‫في‬ ‫القراءة‬
(
10
ΩK
‫إلى‬
100
ΩK
)
‫الفولت‬ ‫قياس‬ ‫ثم‬ ‫ببطارية‬ ‫بشحنه‬ ‫المكثف‬ ‫اختبار‬ ‫يمكن‬

63. ‫االختبار‬ ‫طريقة‬

64. ‫الملف‬
Coil
‫شكال‬ ‫تشكل‬ ‫بحيث‬ ‫كبير‬ ‫لفات‬ ‫عدد‬ ‫ذو‬ ‫حلزونيا‬ ‫ملفوف‬ ‫سلك‬ ‫هو‬
‫أسطوانيا‬
‫هي‬ ‫القياس‬ ‫وحدة‬
Henry
‫رمزها‬ ‫و‬
H
‫الكهربي‬ ‫الرمز‬
‫المرفق‬ ‫الفديو‬ ‫بتشغيل‬ ‫قم‬ ‫الملف‬ ‫عمل‬ ‫فكرة‬ ‫لفهم‬
002 Coil

65. ‫االختبار‬ ‫طريقة‬
‫تتجاوز‬ ‫أال‬ ‫يجب‬ ‫مقاومته‬ ‫قياس‬ ‫و‬ ‫الملف‬ ‫اطراف‬ ‫فك‬ ‫يتم‬
10
Ω
‫بجهاز‬ ‫قيمته‬ ‫قياس‬ ‫أو‬
Inductance meter
‫مالحظة‬
(
‫عليك‬ ‫لذلك‬ ‫و‬ ‫األصلية‬ ‫الملف‬ ‫قيمة‬ ‫معرفة‬ ‫يمكنك‬ ‫ال‬
‫له‬ ‫مماثل‬ ‫بملف‬ ‫مقارنتها‬
)

66. ‫الموصالت‬ ‫اشباه‬
‫الموصل‬ ‫شبه‬
‫أو‬
‫الناقل‬ ‫نصف‬
:
‫في‬ ‫التحكم‬ ‫يتم‬ ‫صلبة‬ ‫مادة‬ ‫هو‬
‫الكهربائية‬ ‫موصليتها‬
‫عن‬ ‫بإضافة‬
‫اصرأخرى‬
.
‫شبه‬
‫الموصل‬
‫تكون‬
‫الكهربائية‬ ‫مقاومته‬
‫والعوازل‬ ‫الموصالت‬ ‫بين‬ ‫ما‬
N-type
‫حر‬ ‫بإلكترون‬ ‫السيليكون‬ ‫تمد‬ ‫فوسفور‬ ‫ذرة‬ ‫أضفنا‬
P-type
‫ذرة‬ ‫أضيفت‬ ‫هنا‬
‫بورون‬
‫ال‬ ‫السيليكون‬ ‫إلى‬
‫نقي‬
‫فيه‬ ‫فكونت‬
‫فجوة‬

67. ‫الموحد‬
Diode
‫الكهربي‬ ‫الرمز‬
‫إال‬ ‫التيار‬ ‫بمرور‬ ‫يسمح‬ ‫ال‬ ‫كهربي‬ ‫عنصر‬ ‫هو‬
‫واحد‬ ‫اتجاه‬ ‫في‬
‫انواع‬ ‫عدة‬ ‫من‬ ‫يوجد‬

68. Diode
Power diode
Light emitting
diode
Zener diode
Schottck
diode

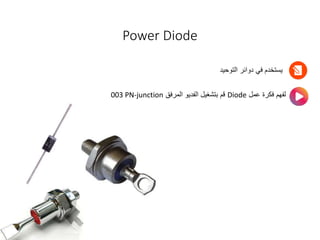

69. Power Diode

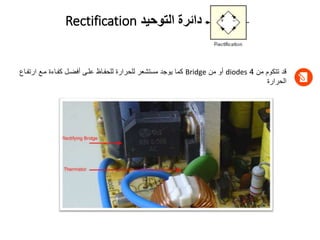

‫التوحيد‬ ‫دوائر‬ ‫في‬ ‫يستخدم‬
‫عمل‬ ‫فكرة‬ ‫لفهم‬
Diode
‫المرفق‬ ‫الفديو‬ ‫بتشغيل‬ ‫قم‬
003 PN-junction

70. ‫للضوء‬ ‫الباعث‬ ‫الثنائي‬ ‫الصمام‬
‫الت‬ ‫مرور‬ ‫اثناء‬ ‫الضوء‬ ‫تبعث‬ ‫خاصه‬ ‫مواد‬ ‫من‬ ‫بتكون‬ ‫لكن‬ ‫و‬ ‫الموحد‬ ‫عمل‬ ‫فكرة‬ ‫نفس‬
‫يار‬
‫يعتبر‬
‫مصباح‬
‫إل‬
‫إي‬
‫دي‬
‫أوفر‬
‫المصابيح‬
‫الكهربائية‬
‫من‬
‫وجهة‬
‫است‬
‫هالكه‬
‫للكهرباء‬
،
‫فمثال‬
‫فإذا‬
‫كانت‬
‫قوة‬
‫لمبة‬
‫عادية‬
‫من‬
‫التي‬
‫تعمل‬
‫بفتي‬
‫ل‬
‫من‬
‫التنجستن‬
‫قدرتها‬
25
‫واط‬
‫فإن‬
‫مصباحا‬
‫إل‬
‫إي‬
‫دي‬
‫يعوضها‬
‫بقدرة‬
4
-
5
‫واط‬
‫فقط‬
،
‫على‬
‫الرغم‬
‫من‬
‫أن‬
‫كل‬
‫واحد‬
‫منهما‬
‫ينتج‬
‫شدة‬
‫إضاء‬
‫تبلغ‬
190
‫لومن‬
.

71. Zener Diode
‫من‬ ‫خاص‬ ‫نوع‬ ‫هو‬
‫األقطاب‬ ‫ثنائي‬
‫األمريكي‬ ‫العالم‬ ‫صاحبه‬ ‫باسم‬ ‫مي‬ُ‫س‬
‫زينر‬
‫الت‬ ‫اكتشف‬ ‫الذي‬
‫أثير‬
‫أيضا‬ ‫باسمه‬ ‫المعروف‬ ‫الكهربي‬
‫زنر‬ ‫تأثير‬
.
‫ويميز‬
‫زينر‬ ‫أقطاب‬ ‫ثنائي‬
‫يف‬ ‫مثلما‬ ‫واحد‬ ‫اتجاه‬ ‫في‬ ‫المستمر‬ ‫الكهربائي‬ ‫التيار‬ ‫لمرور‬ ‫سماحه‬
‫عل‬
‫ثنائي‬
‫ع‬ ‫عليه‬ ‫الواقع‬ ‫الجهد‬ ‫زاد‬ ‫إذا‬ ‫االتجاه‬ ‫عكس‬ ‫في‬ ‫التيار‬ ‫لمرور‬ ‫أيضا‬ ‫يسمح‬ ‫ولكنه‬ ،‫العادي‬ ‫األقطاب‬
‫ن‬
‫جهد‬
‫انهيار‬
breakdown
‫يسمى‬ ‫والذي‬
‫زينر‬ ‫جهد‬
.
‫المحاكي‬ ‫الى‬ ‫انظر‬ ‫الفهم‬ ‫من‬ ‫لمزيد‬ ‫الحماية‬ ‫دوائر‬ ‫في‬ ‫يستخدم‬

72. Zener Diode
‫منه‬ ‫الخارج‬ ‫الجهد‬ ‫لمراقبة‬ ‫دائرة‬ ‫بعمل‬ ‫اختبارة‬ ‫يتم‬
‫التالية‬ ‫الرسمة‬ ‫في‬ ‫الموجوده‬ ‫الدائرة‬ ‫استخدام‬ ‫يمكن‬

73. Schottck diode
‫العادي‬ ‫الموحد‬ ‫عن‬ ‫مختلف‬ ‫رمز‬ ‫يحمل‬ ‫دايود‬ ‫شوتكي‬

74. Schottck diode
‫بداخ‬ ‫المتولده‬ ‫الحراره‬ ‫من‬ ‫يقلل‬ ‫هذا‬ ‫و‬ ‫العادي‬ ‫الموحد‬ ‫من‬ ‫اقل‬ ‫االمامي‬ ‫التوصيل‬ ‫حاله‬ ‫في‬ ‫جهد‬ ‫فرح‬ ‫له‬
‫له‬
‫كذلك‬ ‫الطاقه‬ ‫اسخدام‬ ‫في‬ ‫كفاءه‬ ‫و‬ ‫اقل‬ ‫تبريد‬ ‫تعني‬ ‫اقل‬ ‫حراره‬

75. Schottck diode
‫العاليه‬ ‫للترددات‬ ‫استاجبته‬ ‫سرعه‬ ‫هي‬ ‫االساسية‬ ‫الميزه‬ ‫تعد‬
60 HZ 60 KHZ
‫خ‬ ‫االزرح‬ ‫باللون‬ ‫و‬ ‫العادي‬ ‫الموحد‬ ‫خرج‬ ‫االخضر‬ ‫بلون‬ ‫و‬ ‫الدائرة‬ ‫دخل‬ ‫االصفر‬ ‫باللون‬ ‫الرسم‬ ‫يظهر‬
‫رج‬
‫دايود‬ ‫شوتكي‬
‫شوتكي‬ ‫تفوح‬ ‫بوضوح‬ ‫يظهر‬ ‫التردد‬ ‫رفع‬ ‫عند‬ ‫لكن‬ ‫و‬ ‫الفرح‬ ‫يظهر‬ ‫ال‬ ‫المنخضف‬ ‫الترددات‬ ‫في‬
‫دايود‬

76. Schottck diode
‫العكسي‬ ‫التوصيل‬ ‫حاله‬ ‫في‬ ‫الكبير‬ ‫التسريب‬ ‫تيار‬ ‫هو‬ ‫االساسي‬ ‫العيب‬
‫عادي‬ ‫موحد‬ ‫دايود‬ ‫شوتكي‬

77. ‫االختبار‬ ‫طريقة‬
‫المقاومة‬ ‫وضع‬ ‫على‬ ‫أو‬ ‫الموحد‬ ‫اختبار‬ ‫وضع‬ ‫على‬ ‫قياسه‬ ‫تم‬

78. Transistor
‫اإلشار‬ ‫قطع‬ ‫أو‬ ‫تكبير‬ ‫في‬ ‫يستخدم‬ ‫الموصالت‬ ‫أشباه‬ ‫من‬ ‫هو‬
‫ة‬
‫الكهربي‬ ‫الرمز‬

79. ‫االختبار‬ ‫طريقة‬
‫باستخدام‬ ‫اختباره‬ ‫يتم‬
multi meter
‫استخدام‬ ‫يفضل‬ ‫و‬
transistor tester

80. Photoelectric Basics
‫سنة‬ ‫النظرية‬ ‫وضعت‬
1905
‫العلوم‬ ‫في‬ ‫نوبل‬ ‫جائزة‬ ‫على‬ ‫حصل‬ ‫و‬
‫في‬ ‫عمليا‬ ‫يثبتها‬ ‫ان‬ ‫استطاع‬ ‫عندما‬
1921

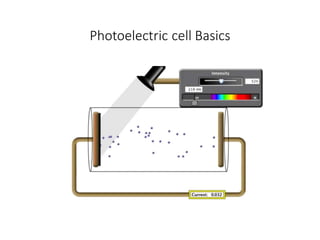

81. Photoelectric cell Basics

82. phototransistor

83. Opt-coupler
‫فقط‬ ‫ضؤئيه‬ ‫اشاره‬ ‫بداخله‬ ‫تمر‬ ‫التي‬ ‫االشارة‬ ‫ان‬ ‫هي‬ ‫كهربيا‬ ‫الدوائر‬ ‫لعزل‬ ‫يستخدم‬

84. Opt-coupler TEST
‫الم‬ ‫التيار‬ ‫لتقليل‬ ‫مقاومة‬ ‫توصيل‬ ‫يجب‬ ‫و‬ ‫بطارية‬ ‫طريق‬ ‫عن‬ ‫بالطاقه‬ ‫الليد‬ ‫تغذية‬ ‫يتم‬
‫حرح‬ ‫يتم‬ ‫فال‬ ‫ار‬
‫الليد‬
‫ال‬ ‫من‬ ‫قريبه‬ ‫قيمه‬ ‫يقراء‬ ‫ان‬ ‫يجب‬ ‫الخرج‬ ‫بقياس‬ ‫قم‬ ‫و‬ ‫المقاومه‬ ‫قياس‬ ‫هلى‬ ‫االفو‬ ‫بوضع‬ ‫قم‬
‫صفر‬

85. thyristor
‫كمفتاح‬ ‫يعمل‬ ‫و‬ ‫الموصالت‬ ‫أشباه‬ ‫من‬ ‫هو‬
‫فقط‬ ‫واحد‬ ‫اتجاه‬ ‫في‬ ‫التيار‬ ‫يمرر‬ ‫ولكن‬
‫الكهربي‬ ‫الرمز‬

86. ‫االختبار‬ ‫طريقة‬

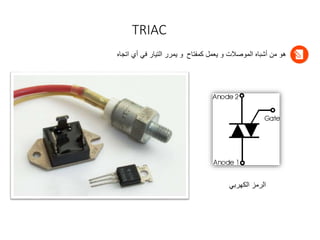

87. TRIAC
‫كمفتاح‬ ‫يعمل‬ ‫و‬ ‫الموصالت‬ ‫أشباه‬ ‫من‬ ‫هو‬
‫اتجاه‬ ‫أي‬ ‫في‬ ‫التيار‬ ‫يمرر‬ ‫و‬
‫الكهربي‬ ‫الرمز‬

88. ‫االختبار‬ ‫طريقة‬
‫وضع‬ ‫يتم‬
Multi-meter
‫بين‬ ‫القياس‬ ‫يتم‬ ‫و‬ ‫المقاومة‬ ‫قياس‬ ‫على‬
T1
‫و‬
Gate
‫يتم‬ ‫مرة‬ ‫كل‬ ‫في‬ ‫و‬ ‫مرتان‬
‫المتوقعة‬ ‫القراءة‬ ‫األطراف‬ ‫عكس‬
0
‫إلى‬
200
Ω
‫بين‬ ‫القياس‬ ‫يتم‬ ‫ثم‬
T1
‫و‬
T2
‫بين‬ ‫قياس‬ ‫ثم‬
T2
‫و‬
Gate
‫كل‬ ‫بين‬ ‫قياس‬ ‫ثم‬
‫و‬ ‫طرف‬
‫جدا‬ ‫كبيره‬ ‫قيمة‬ ‫هي‬ ‫المتوقعة‬ ‫القراءة‬ ‫تكون‬ ‫و‬ ‫المعدني‬ ‫الغالف‬
MΩ

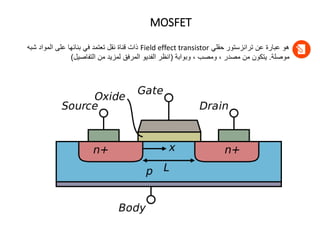

89. MOSFET
‫عن‬ ‫عبارة‬ ‫هو‬
‫حقلي‬ ‫ترانزستور‬
Field effect transistor
‫المواد‬ ‫على‬ ‫بنائها‬ ‫في‬ ‫تعتمد‬ ‫نقل‬ ‫قناة‬ ‫ذات‬
‫شب‬
‫ه‬
‫موصلة‬
.
‫وبوابة‬ ، ‫ومصب‬ ، ‫مصدر‬ ‫من‬ ‫يتكون‬
(
‫التفاصيل‬ ‫من‬ ‫لمزيد‬ ‫المرفق‬ ‫الفديو‬ ‫انظر‬
)

90. MOSFET
‫كهربائية‬ ‫دائرة‬ ‫وأغالح‬ ‫فتح‬ ‫هو‬ ‫الموسفت‬ ‫وظيفة‬
‫جدا‬ ‫قليال‬ ‫تيارا‬ ‫يتطلب‬ ‫أنه‬ ‫مميزاته‬
(
‫صفر‬ ‫تقريبا‬
)
‫البوابة‬ ‫فى‬
gate
‫التوصيل‬ ‫حالة‬ ‫إلى‬ ‫لتحويله‬
(
‫التشغيل‬
)
on
‫من‬ ‫بتيار‬ ‫الحمل‬ ‫يمد‬ ‫أن‬ ‫ويمكن‬
10
‫إلى‬
50
‫أكثر‬ ‫أو‬ ‫أمبير‬

91. MOSFET
‫الحظ‬
:
‫لترانزستور‬
‫التوصيل‬ ‫إلى‬ ‫يتحول‬ ‫سوف‬ ‫العادى‬
on
‫القاعدة‬ ‫جهد‬ ‫يكون‬ ‫عندما‬
Base
‫جهد‬ ‫من‬ ‫أعلى‬
‫المشع‬
Emitter
‫بحوالى‬
0.65
V
،
‫البوابة‬ ‫طرف‬ ‫يكون‬ ‫أن‬ ‫يحتاج‬ ‫الموسفيت‬ ‫ولكن‬
Gate
‫على‬ ‫جهد‬ ‫عند‬
‫من‬ ‫األقل‬
2
V
‫إلى‬
5
V
‫المنبع‬ ‫جهد‬ ‫فوح‬
(
‫المصدر‬
)
Source (
‫الموسفيت‬ ‫لنوع‬ ‫تبعا‬
)

92. ‫اسباب‬
‫الموسفيت‬ ‫تلف‬
‫الزائد‬ ‫الجهد‬
Over-voltage :
‫له‬ ‫الموسفيت‬
“
‫تسامح‬
”
tolerance
‫الزائد‬ ‫للجهد‬ ‫قليل‬
.
‫إذا‬ ‫حتى‬ ‫نتيجة‬ ‫بالموسفيت‬ ‫الضرر‬ ‫يلحق‬ ‫فقد‬
‫تجاوز‬
‫ثانية‬ ‫النانو‬ ‫من‬ ‫بضع‬ ‫إلى‬ ‫تصل‬ ‫قد‬ ‫صغيرة‬ ‫زمنية‬ ‫لفترة‬ ‫ولو‬ ‫المقنن‬ ‫الجهد‬
.
‫ب‬ ‫االهتمام‬ ‫يجب‬ ‫لذلك‬
‫مستويات‬
‫مسمارية‬ ‫جهود‬ ‫إى‬ ‫إلخماد‬ ‫كبير‬ ‫اهتمام‬ ‫إعطاء‬ ‫مع‬ ‫المقنن‬ ‫الجهد‬
(
‫إبرية‬
)
‫رنين‬ ‫أو‬
.
‫التيارالزائد‬
over current :
‫م‬ ‫للموسفيت‬ ‫مرحليا‬ ‫تلفا‬ ‫تسبب‬ ‫أن‬ ‫يمكن‬ ، ‫قصيرة‬ ‫لمدة‬ ‫حتى‬ ، ‫الحمل‬ ‫تيار‬ ‫فى‬ ‫الضخمة‬ ‫الزيادة‬
‫قليل‬ ‫ارتفاع‬ ‫ع‬
‫االنهيار‬ ‫قبل‬ ‫الحرارة‬ ‫درجة‬ ‫فى‬
.
‫مقاومه‬ ‫تركيب‬ ‫يتم‬ ‫لحمايته‬
1
‫عند‬ ‫و‬ ‫باتمرار‬ ‫عليها‬ ‫الجهد‬ ‫فرح‬ ‫قياس‬ ‫و‬ ‫اوم‬
‫لحمايته‬ ‫المسفيت‬ ‫اغالح‬ ‫و‬ ‫قياسه‬ ‫يمكن‬ ‫تلمقاومه‬ ‫على‬ ‫عالي‬ ‫جهد‬ ‫توليد‬ ‫يتم‬ ‫عالي‬ ‫تيار‬ ‫مرور‬

93. ‫االختبار‬ ‫طريقة‬
MOSFET
‫الموحد‬ ‫اختبار‬ ‫وضع‬ ‫على‬ ‫االفو‬ ‫ضع‬
‫االول‬ ‫االخنبار‬
:
‫على‬ ‫السالب‬ ‫الطرف‬ ‫ضع‬
S
‫على‬ ‫الموجب‬ ‫و‬
D
‫بينهما‬ ‫اتصال‬ ‫هناك‬ ‫يكون‬ ‫اال‬ ‫يجب‬
‫الثاني‬ ‫االختبار‬
:
‫على‬ ‫السالب‬ ‫الطرف‬ ‫ضع‬
S
‫على‬ ‫الموجي‬ ‫ضع‬ ‫و‬
G
‫الموجب‬ ‫ضع‬ ‫ثم‬ ‫بسسطه‬ ‫لفتره‬
‫على‬
D
‫جدا‬ ‫صغيره‬ ‫مقاومه‬ ‫يقراء‬ ‫ان‬ ‫يجب‬ ‫س‬
‫بلمس‬ ‫قم‬ ‫ذلك‬ ‫بعد‬
G
‫و‬
D
‫السابقه‬ ‫الخطوه‬ ‫اعد‬ ‫ثم‬
‫المرفق‬ ‫الفديو‬ ‫بتشغل‬ ‫قك‬ ‫التوضيح‬ ‫من‬ ‫لمزيد‬

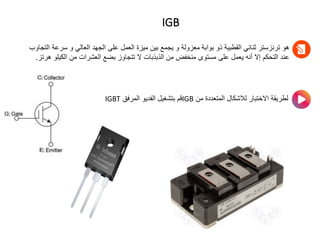

94. IGB
‫س‬ ‫و‬ ‫العالي‬ ‫الجهد‬ ‫على‬ ‫العمل‬ ‫ميزة‬ ‫بين‬ ‫يجمع‬ ‫و‬ ‫معزولة‬ ‫بوابة‬ ‫ذو‬ ‫القطبية‬ ‫ثنائي‬ ‫ترنزستر‬ ‫هو‬
‫التجاوب‬ ‫رعة‬
‫الك‬ ‫من‬ ‫العشرات‬ ‫بضع‬ ‫تتجاوز‬ ‫ال‬ ‫الذبذبات‬ ‫من‬ ‫منخفض‬ ‫مستوى‬ ‫على‬ ‫يعمل‬ ‫أنه‬ ‫إال‬ ‫التحكم‬ ‫عند‬
‫هرتز‬ ‫يلو‬
.
‫من‬ ‫المتعددة‬ ‫لالشكال‬ ‫االختبار‬ ‫لطريقة‬
IGB
‫المرفق‬ ‫الفديو‬ ‫بتشغيل‬ ‫قم‬
IGBT

95. IC ‫المتكاملة‬ ‫الدوائر‬
‫مادة‬ ‫من‬ ‫رقيقة‬ ‫شريحة‬
‫السيلكون‬
‫عليها‬ ‫ويطلق‬ ‫ملليمترات‬ ‫عدة‬ ‫مساحتها‬ ‫تبلغ‬
((
‫السيلك‬ ‫شريحة‬
‫ون‬
))
‫وتحتوي‬
‫وال‬ ‫الترانزستورات‬ ‫مثل‬ ،‫جدا‬ ‫الدقيقة‬ ‫اإللكترونية‬ ‫المكونات‬ ‫من‬ ‫اآلالف‬ ‫على‬ ‫السيلكون‬ ‫شريحة‬
‫مقاومات‬
‫متكاملة‬ ‫إلكترونية‬ ‫دوائر‬ ‫لتكون‬ ‫معا‬ ‫تربط‬ ‫التي‬ ‫والمكثفات‬
‫عيوب‬ ‫مميزات‬
‫الحجم‬ ‫صغر‬ ‫بسبب‬ ‫عالية‬ ‫بتيارات‬ ‫تعمل‬ ‫ال‬ ‫يصل‬ ‫أن‬ ‫ويمكن‬ ‫صغير‬ ‫حجمها‬
1/10
‫مربعة‬ ‫بوصة‬
.
‫إل‬ ‫تحتاج‬ ‫فهي‬ ‫ولذلك‬ ‫الحرارة‬ ‫بدرجة‬ ‫المتكاملة‬ ‫الدوائر‬ ‫تتأثر‬
‫ى‬
‫عالية‬ ‫قدرات‬ ‫على‬ ‫العمل‬ ‫عند‬ ‫للتبريد‬ ‫وسيلة‬
.
‫األخر‬ ‫باألنواع‬ ‫مقارنة‬ ‫ضعيف‬ ‫الكهربائية‬ ‫للقدرة‬ ‫استهالكها‬
‫من‬ ‫ى‬
‫العناصر‬
.
‫مثل‬ ‫المتكاملة‬ ‫الدائرة‬ ‫داخل‬ ‫المكونات‬ ‫بعض‬ ‫تصنيع‬ ‫يمكن‬ ‫ال‬
‫ت‬ ‫طريقة‬ ‫بإستخدام‬ ‫المصنع‬ ‫الملف‬ ‫حجم‬ ‫لكبر‬ ً‫ا‬‫نظر‬ ‫الملفات‬
‫صنيع‬
‫الكبيرة‬ ‫السعات‬ ‫ذات‬ ‫المكثفات‬ ‫وكذلك‬ ‫المتكاملة‬ ‫الدوائر‬
.
‫أقل‬ ‫تكلفة‬
(
‫الثمن‬ ‫رخيصة‬
.)
‫إست‬ ‫يتم‬ ‫ولكن‬ ‫تلفها‬ ‫عند‬ ‫المتكاملة‬ ‫الدوائر‬ ‫إصالح‬ ‫يمكن‬ ‫ال‬
‫بدالها‬
. ‫إلى‬ ‫تصل‬ ‫ربما‬ ‫عالية‬ ‫بكفاءة‬ ‫المتكاملة‬ ‫الدائرة‬ ‫تعمل‬
50
‫من‬ ‫مرة‬
‫العادية‬ ‫الدوائر‬ ‫كفاءة‬
.
‫انت‬ ‫عند‬ ‫أقل‬ ً‫ا‬‫زمن‬ ‫تأخذ‬ ‫اإلشارة‬ ‫أن‬ ‫حيث‬ ‫عالية‬ ‫بسرعة‬ ‫تعمل‬
‫قالها‬
‫الدائرة‬ ‫داخل‬
‫داخلي‬ ‫فصل‬ ‫حدوث‬ ‫احتمال‬ ‫من‬ ‫يقلل‬ ‫داخلية‬ ‫لحامات‬ ‫وجود‬ ‫عدم‬
‫شرائح‬ ‫طريق‬ ‫عن‬ ‫ببعضها‬ ‫تتصل‬ ‫المكونات‬ ‫أن‬ ‫حيث‬ ‫لألطراف‬
‫المعدن‬ ‫من‬ ‫رقيقة‬
.

96. IC ‫المتكاملة‬ ‫الدوائر‬
Fixed function
‫ثابته‬ ‫مهمه‬
Programmable
‫للبرمجة‬ ‫قتبلة‬

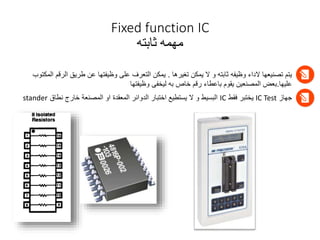

97. IC
Fixed function
‫ثابته‬ ‫مهمه‬
‫تغيرها‬ ‫يمكن‬ ‫ال‬ ‫و‬ ‫ثابته‬ ‫وظيفه‬ ‫الداء‬ ‫تصنيعها‬ ‫يتم‬
.
‫الر‬ ‫طريق‬ ‫عن‬ ‫وظيفتها‬ ‫على‬ ‫التعرف‬ ‫يمكن‬
‫المكتوب‬ ‫قم‬
‫عليها‬
.
‫وظيفتها‬ ‫ليخفى‬ ‫به‬ ‫خاص‬ ‫رقم‬ ‫باعطاء‬ ‫يقوم‬ ‫المصنعين‬ ‫بعض‬
‫جهاز‬
IC Test
‫فقط‬ ‫يختبر‬
IC
‫نطاح‬ ‫خارج‬ ‫المصنعة‬ ‫او‬ ‫المعقدة‬ ‫الدوائر‬ ‫اختبار‬ ‫يستطيع‬ ‫ال‬ ‫و‬ ‫البسيط‬
stander

98. Programmable IC
‫يؤديها‬ ‫التي‬ ‫المهام‬ ‫اختيار‬ ‫حريه‬ ‫للمستخدم‬ ‫المصنح‬ ‫يعطي‬ ‫النوع‬ ‫هذا‬ ‫في‬
IC
‫البرمجه‬ ‫طرح‬ ‫عن‬ ‫ذلك‬ ‫يتم‬ ‫و‬
‫تشغيل‬ ‫يرجى‬ ‫البرمجة‬ ‫طريقة‬ ‫لتوضيح‬
‫الفدي‬
‫و‬
‫على‬ ‫تضعه‬ ‫ثم‬ ‫من‬ ‫و‬ ‫البرنامج‬ ‫تنسخ‬ ‫ان‬ ‫الحاله‬ ‫هذه‬ ‫في‬ ‫يمكنك‬
IC
‫المبرمجة‬ ‫باستخدام‬ ‫جديد‬
http://www.weilei.com/VP-290E.htm

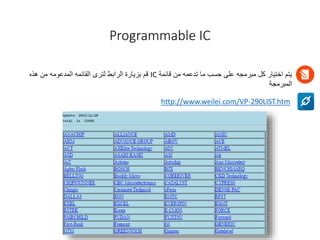

99. Programmable IC
‫قائمة‬ ‫من‬ ‫تدعمه‬ ‫ما‬ ‫حسب‬ ‫على‬ ‫مبرمجه‬ ‫كل‬ ‫اختيار‬ ‫يتم‬
IC
‫هذه‬ ‫من‬ ‫المدعومه‬ ‫القائمه‬ ‫لترى‬ ‫الرابط‬ ‫بزيارة‬ ‫قم‬
‫المبرمجة‬
http://www.weilei.com/VP-290LIST.htm

100. Programmable IC
‫تجد‬ ‫قد‬
IC
‫صنعه‬ ‫او‬ ‫المناسب‬ ‫المحول‬ ‫شراء‬ ‫يمكن‬ ‫و‬ ‫المبرمجة‬ ‫شكل‬ ‫من‬ ‫متوافق‬ ‫غير‬
http://www.weilei.com/PLCC44E.htm
http://www.weilei.com/EBGA24E.htm

101. ‫خارطة‬
‫الطريق‬
Block
diagram
Schematic
diagram
Pictorial
diagram

102. Block diagram
‫تفاصيل‬ ‫رسم‬ ‫بدون‬ ‫جزء‬ ‫كل‬ ‫مهمة‬ ‫و‬ ‫الجهاز‬ ‫حول‬ ‫عريضة‬ ‫خطوط‬ ‫شرح‬ ‫يتم‬ ‫الرسومات‬ ‫من‬ ‫النوع‬ ‫هذا‬ ‫في‬
‫االجزاء‬
.
‫فقط‬ ‫السريعه‬ ‫الطرح‬ ‫و‬ ‫الرئيسية‬ ‫المدن‬ ‫توضح‬ ‫التي‬ ‫الخريطه‬ ‫مثل‬
.
‫المختلفه‬ ‫المراحل‬ ‫فهم‬ ‫تسهيل‬ ‫و‬ ‫الجهاز‬ ‫عمل‬ ‫كيفية‬ ‫توضيح‬ ‫هو‬ ‫الرسومات‬ ‫من‬ ‫النوع‬ ‫هذا‬ ‫من‬ ‫الهدف‬

103. Schematic diagram
‫المك‬ ‫هذه‬ ‫من‬ ‫الهدف‬ ‫او‬ ‫للوظيفه‬ ‫شرح‬ ‫بدون‬ ‫بينها‬ ‫النوصيالت‬ ‫و‬ ‫المكونات‬ ‫جميع‬ ‫رسم‬ ‫يتم‬ ‫النوع‬ ‫هذا‬ ‫في‬
‫ونات‬
‫ما‬ ‫عطل‬ ‫بها‬ ‫يكون‬ ‫ان‬ ‫الممكن‬ ‫من‬ ‫التي‬ ‫المكونات‬ ‫بعض‬ ‫على‬ ‫التركيز‬ ‫يمكنك‬ ‫الرسم‬ ‫هذا‬ ‫خالل‬ ‫من‬

104. Pictroial OR PCB diagram
‫مكو‬ ‫كل‬ ‫بين‬ ‫التوصيالت‬ ‫كذلك‬ ‫و‬ ‫للمكونات‬ ‫الحقيقي‬ ‫الوضع‬ ‫توضيح‬ ‫يتم‬ ‫الرسم‬ ‫من‬ ‫النوع‬ ‫هذا‬ ‫في‬
‫ن‬
‫الحقيقة‬ ‫في‬ ‫الكارته‬ ‫على‬ ‫المطلوب‬ ‫المكون‬ ‫توقيع‬ ‫من‬ ‫الرسومات‬ ‫من‬ ‫النوع‬ ‫هذا‬ ‫يمكنك‬

105. ‫الطريق‬ ‫خارطة‬
‫هو‬ ‫االعطال‬ ‫تتبع‬ ‫و‬ ‫الصيانة‬ ‫عمليات‬ ‫في‬ ‫اهمهم‬ ‫من‬ ‫يعتبر‬
Schematic
‫لحل‬ ‫الالزمه‬ ‫التفاصيل‬ ‫يعطيك‬ ‫النه‬
‫االعطال‬
‫ه‬ ‫مثل‬ ‫عمل‬ ‫هي‬ ‫وظيفتها‬ ‫كل‬ ‫شركات‬ ‫هناك‬ ‫لكن‬ ‫و‬ ‫النترنت‬ ‫على‬ ‫الرسومات‬ ‫هذه‬ ‫يضعون‬ ‫المصنعين‬ ‫بعض‬
‫ذه‬
‫بشرائها‬ ‫انت‬ ‫تقوم‬ ‫و‬ ‫االاجهزه‬ ‫لكل‬ ‫الرسومات‬
‫التالي‬ ‫الرابط‬ ‫بزيارة‬ ‫قم‬
https://www.samswebsite.com/

106. ‫قرائة‬ ‫كيفية‬
Schecmatic
‫الرسومات‬ ‫من‬ ‫النوع‬ ‫هذا‬ ‫فك‬ ‫لتستطيع‬ ‫معرفتها‬ ‫يجب‬ ‫رموز‬ ‫هناك‬
‫الموجودة‬ ‫الرموز‬ ‫اهم‬ ‫عن‬ ‫مختصرة‬ ‫نبذه‬ ‫هذه‬
‫سلك‬
‫كهربي‬
‫متصل‬ ‫كهربي‬ ‫سلك‬
‫متصل‬ ‫غير‬ ‫كهربي‬ ‫سلك‬
‫كهربي‬ ‫مفتاح‬
‫مفتاح‬
‫سلم‬
‫مفتاح‬
‫جرز‬

107. ‫قرائة‬ ‫كيفية‬
Schematic
Dip switch
Diode
potentiometer
Battery cell
Motor
Ground
‫التالي‬ ‫الرابط‬ ‫بزيارة‬ ‫قم‬
http://www.rapidtables.com/electric/electrical_symbols.htm

108. ‫المكونات‬ ‫ترميز‬
‫المكون‬ ‫اسم‬ ‫من‬ ‫بحرف‬ ‫يبداء‬
‫التالي‬ ‫الرابط‬ ‫بزيارة‬ ‫قم‬
https://en.wikipedia.org/wiki/Reference_designator

109. ‫المكونات‬ ‫ترميز‬
‫الحقيقي‬ ‫الكارت‬ ‫على‬ ‫ايجاده‬ ‫لتسهيل‬ ‫برقم‬ ‫ثم‬

110. Power supply
Liner
power supply
Switching
power supply

111. Liner Power supply

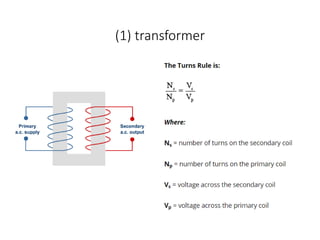

112. (1) transformer
‫خافض‬ ‫محول‬ ‫طريق‬ ‫عن‬ ‫الجهد‬ ‫خفض‬ ‫هي‬ ‫خطوه‬ ‫اول‬
‫المحول‬ ‫من‬ ‫الجهدالخارج‬ ‫قيمة‬ ‫تحكم‬ ‫التي‬ ‫هي‬ ‫الملف‬ ‫في‬ ‫اللفات‬ ‫عدد‬

113. (1) transformer

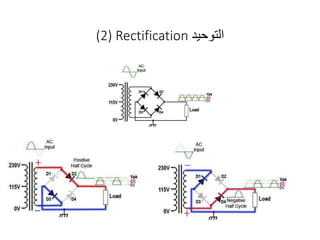

114. (2) Rectification ‫التوحيد‬
‫مستمر‬ ‫تيار‬ ‫الى‬ ‫المتردد‬ ‫التيار‬ ‫تحويل‬ ‫يتم‬ ‫ثانيا‬
‫ال‬ ‫القيمة‬ ‫وصلت‬ ‫لو‬ ‫حتى‬ ‫اتجاهه‬ ‫يتغير‬ ‫ال‬ ‫اللذي‬ ‫هو‬ ‫المستمر‬ ‫التيار‬
‫الصفر‬ ‫ى‬
‫التيار‬ ‫لتوحيد‬ ‫طريقتان‬ ‫توجد‬
(1
‫موجي‬ ‫نصف‬ ‫توحيد‬
(2
‫كامل‬ ‫موجي‬ ‫توحيد‬
‫المحاكي‬ ‫الى‬ ‫انظر‬ ‫الفهم‬ ‫من‬ ‫لمزيد‬

115. (2) Rectification ‫التوحيد‬

116. (3)Filtering
‫التنعيم‬
‫اخرى‬ ‫الصفرمره‬ ‫الى‬ ‫قيمته‬ ‫تصل‬ ‫ال‬ ‫حتى‬ ‫الخرج‬ ‫تنعيم‬ ‫يتم‬ ‫ثالثا‬
‫المحاكي‬ ‫الى‬ ‫انظر‬ ‫الفهم‬ ‫من‬ ‫لمزيد‬
‫الفولت‬ ‫وصول‬ ‫لحظات‬ ‫في‬ ‫يقدمها‬ ‫بحيث‬ ‫للطاقه‬ ‫كخزان‬ ‫المكثف‬ ‫يعمل‬
‫الى‬
‫الصفر‬
.
‫ل‬ ‫يتسنى‬ ‫حتى‬ ‫كبير‬ ‫حجم‬ ‫و‬ ‫عاليه‬ ‫سعة‬ ‫ذو‬ ‫المكثف‬ ‫هذا‬ ‫يكون‬
‫االحتفاظ‬ ‫ه‬
‫الطاقة‬ ‫من‬ ‫قدر‬ ‫باكبر‬

117. (4) Regulation
‫التنظيم‬
‫المطلوب‬ ‫بالقيمه‬ ‫الجهد‬ ‫تنظيم‬ ‫المرحله‬ ‫هذه‬ ‫في‬ ‫تتم‬ ‫و‬ ‫التنظيم‬ ‫رابعا‬
‫بهامش‬ ‫ه‬
‫جدا‬ ‫بسيط‬ ‫خطاء‬
‫المحاكي‬ ‫الى‬ ‫انظر‬ ‫الفهم‬ ‫من‬ ‫لمزيد‬
‫استخدام‬ ‫يمكن‬
zenar diode
‫مثل‬ ‫متكامله‬ ‫دوائر‬ ‫استخدام‬ ‫او‬
7512

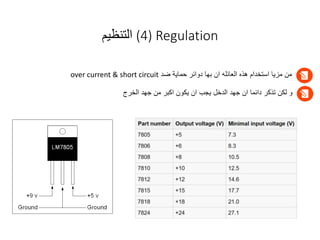

118. (4) Regulation
‫التنظيم‬
‫ضد‬ ‫حماية‬ ‫دوائر‬ ‫بها‬ ‫ان‬ ‫العائله‬ ‫هذه‬ ‫استخدام‬ ‫مزيا‬ ‫من‬
over current & short circuit
‫الخرج‬ ‫جهد‬ ‫من‬ ‫اكبر‬ ‫يكون‬ ‫ان‬ ‫يجب‬ ‫الدخل‬ ‫جهد‬ ‫ان‬ ‫دائما‬ ‫تذكر‬ ‫لكن‬ ‫و‬

119. Liner Switching
‫المقارنة‬ ‫وجه‬ Liner Switching ‫مالحظات‬
‫الطاق‬ ‫تطبيقات‬
‫ة‬
‫العالية‬
‫عملي‬ ‫غير‬ ‫جدا‬ ‫عملي‬ ‫وم‬‫و‬‫حج‬ ‫ان‬ ‫وة‬‫و‬‫معرف‬ ‫وم‬‫و‬‫المه‬ ‫ون‬‫و‬‫م‬
transformer
‫و‬
Capacitor
‫وع‬‫و‬‫م‬ ‫ويا‬‫و‬‫عكس‬ ‫وب‬‫و‬‫يتناس‬
voltage
frequency
‫اختوراع‬ ‫تم‬ ‫لهذا‬ ‫و‬
switching power supply
‫مون‬ ‫التوردد‬ ‫رفوع‬ ‫يوتم‬ ‫حيوث‬
60
Hz
‫إلى‬
60 KHz
‫على‬ ‫يدخل‬ ‫ان‬ ‫قبل‬
transformer
‫المكونات‬
‫اإللكترونية‬
‫تعمل‬
‫بكامل‬
‫طاقتها‬
‫بحسب‬ ‫تعمل‬
‫الطلب‬
‫يوجد‬
‫في‬ ‫تحكم‬ ‫نظام‬
switching
‫يسمى‬
PWM
‫أداء‬ ‫بمراقبة‬ ‫يقوم‬
power supply
‫يجع‬ ‫مما‬
‫فقط‬ ‫الطلب‬ ‫حسب‬ ‫على‬ ‫و‬ ‫التشغيل‬ ‫ظروف‬ ‫معظم‬ ‫في‬ ‫ثابت‬ ‫أداه‬
‫التعقيد‬ ‫بسيط‬ ‫معقد‬ ‫يحتوى‬ ‫حيث‬
switching
‫المعقدة‬ ‫الدوائر‬ ‫و‬ ‫المراحل‬ ‫من‬ ‫كثير‬ ‫على‬
‫التحمل‬ ‫العالي‬ ‫تحمل‬ ‫منخفض‬ ‫تحمل‬ ‫ان‬ ‫نتيجة‬
switching
‫كبيره‬ ‫خطاء‬ ‫شيء‬ ‫يحدث‬ ‫أن‬ ‫فاحتماليه‬ ‫كثيره‬ ‫مكونات‬ ‫على‬ ‫يحتوى‬
‫إلى‬ ‫بالنسبة‬
Liner
‫الجهد‬ ‫خفضة‬ ‫يمكن‬
‫فقط‬
‫و‬ ‫رفع‬ ‫يمكن‬
‫الجهد‬ ‫خفض‬
‫الكفائة‬ ‫ضعيفة‬
‫جدا‬ ‫ممتازة‬ ‫هناك‬ ‫ان‬ ‫لو‬ ‫مثال‬
voltage reglator
‫دخله‬
12
‫و‬ ‫فوات‬
100
mA
‫خرجه‬ ‫و‬
5
‫فهو‬ ‫فولت‬
‫يفقد‬ ‫ان‬ ‫يجب‬
700
mW
‫التحويل‬ ‫كفائة‬ ‫ان‬ ‫يعنى‬ ‫مما‬
42
%

120. ‫ما‬
‫هو‬
PWM
‫؟‬
10V
PWM
Duty Cycle
50%
10V
Capacitor
5V
𝑉𝑂𝑢𝑡 = 𝑉𝐼𝑛 X Duty cycle
5 = 10 X 0.50
2.5 = 10 X 0.25
‫هيه‬ ‫و‬ ‫اساسيه‬ ‫فكرة‬ ‫على‬ ‫تعتمد‬ ‫النبضيه‬ ‫الطاقة‬ ‫مولدات‬ ‫انواع‬ ‫كل‬
PWM
‫و‬
Duty cycle

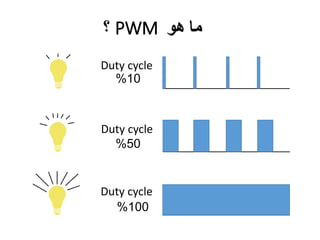

121. ‫ما‬
‫هو‬
PWM
‫؟‬
10
%
50
%
100
%
Duty cycle
Duty cycle
Duty cycle

122. ‫قسيمن‬ ‫الى‬ ‫النبضيه‬ ‫الطاقة‬ ‫مولدات‬ ‫تنقسم‬
Forward mode ( Buck converter) step-down power supply
Fly Back (Boost mode) setp-up power supply

123. Buck Converter Power supply
‫الدخل‬ ‫على‬ ‫مكثف‬ ‫و‬ ‫ملف‬ ‫وجود‬ ‫طريق‬ ‫عن‬ ‫معرفته‬ ‫تستطيع‬
‫يعتبر‬
Buck
‫فقط‬ ‫للجهد‬ ‫مخفض‬ ‫هو‬
‫ف‬ ‫التيار‬ ‫و‬ ‫الفتح‬ ‫حاله‬ ‫في‬ ‫التيار‬ ‫بين‬ ‫لتفرح‬ ‫الرابط‬ ‫هذا‬ ‫في‬ ‫المحاكي‬ ‫على‬ ‫الدائرة‬ ‫الى‬ ‫انظر‬
‫الغلق‬ ‫حالة‬ ‫ي‬
http://everycircuit.com/app/

124. Buck Converter Power supply
‫حتى‬ ‫الطاقة‬ ‫توليد‬ ‫يستطيع‬
1
KW

125. Fly Back (Boost Converter) Power supply
‫الترتيب‬ ‫باختالف‬ ‫لكن‬ ‫و‬ ‫المكونات‬ ‫نفس‬
‫الدخل‬ ‫جهد‬ ‫اضعاف‬ ‫الى‬ ‫الخرج‬ ‫جهد‬ ‫رفع‬ ‫يستطيع‬
‫ف‬ ‫التيار‬ ‫و‬ ‫الفتح‬ ‫حاله‬ ‫في‬ ‫التيار‬ ‫بين‬ ‫لتفرح‬ ‫الرابط‬ ‫هذا‬ ‫في‬ ‫المحاكي‬ ‫على‬ ‫الدائرة‬ ‫الى‬ ‫انظر‬
‫الغلق‬ ‫حالة‬ ‫ي‬
http://everycircuit.com/app/

126. Switching power supply
‫قبل‬ ‫شيء‬ ‫كل‬
transformer
‫ثانية‬ ‫مرحة‬ ‫يعد‬ ‫بعده‬ ‫شيء‬ ‫كل‬ ‫و‬ ‫أولى‬ ‫مرحلة‬ ‫يكون‬
‫األولى‬ ‫المرحلة‬ ‫الثانية‬ ‫المرحلة‬

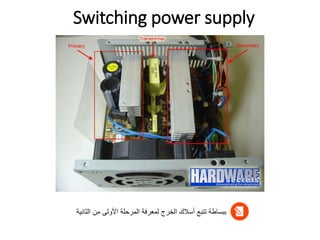

127. Switching power supply
‫الثانية‬ ‫من‬ ‫األولى‬ ‫المرحلة‬ ‫لمعرفة‬ ‫الخرج‬ ‫أسالك‬ ‫تتبع‬ ‫ببساطة‬

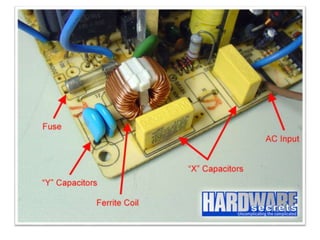

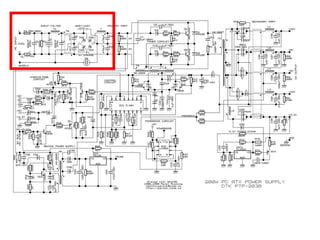

128. Transient Filtering
‫وون‬‫و‬‫م‬ ‫ووة‬‫و‬‫الخارجي‬ ‫وواء‬‫و‬‫الضوض‬ ‫ووع‬‫و‬‫من‬ ‫ووي‬‫و‬‫ه‬ ‫ووية‬‫و‬‫األساس‬ ‫ووا‬‫و‬‫مهمته‬
‫وي‬‫و‬‫ف‬ ‫ودخول‬‫و‬‫ال‬
power
supply
‫واء‬‫و‬‫الضوض‬ ‫وع‬‫و‬‫من‬ ‫وذلك‬‫و‬‫ك‬ ‫و‬
‫الكهرباء‬ ‫أسالك‬ ‫إلى‬ ‫الخروج‬ ‫من‬ ‫الداخلية‬
varistor
‫علوو‬ ‫يحووافظون‬ ‫حتووى‬ ‫بهووا‬ ‫يهتمووون‬ ‫ال‬ ‫المصوونعين‬ ‫بعووض‬
‫ى‬
‫للمنتج‬ ‫المنخفض‬ ‫السعر‬
‫هو‬ ‫فهيا‬ ‫مكون‬ ‫أهم‬
varistor
‫قطع‬ ‫عن‬ ‫المسؤول‬ ‫هو‬ ‫ويعد‬
spikes
‫الفولت‬ ‫في‬
‫عن‬ ‫عبارة‬ ‫هم‬ ‫المكثفات‬ ‫و‬ ‫الملفين‬
noise filter
‫الضوضاء‬ ‫إللغاء‬

133. Voltage Doubler
‫ووض‬‫و‬‫بع‬ ‫ووي‬‫و‬‫ف‬ ‫وود‬‫و‬‫يوج‬
power supply
‫وواح‬‫و‬‫مفت‬
‫ووار‬‫و‬‫إلختي‬
‫وودخل‬‫و‬‫ال‬ ‫وود‬‫و‬‫جه‬
110
‫و‬
220
‫ووتخدم‬‫و‬‫يس‬ ‫وووع‬‫و‬‫الن‬ ‫ووذا‬‫و‬‫ه‬ ‫ووي‬‫و‬‫ف‬
voltage doubler
‫لرفع‬
110
‫إلى‬
220
‫المرفق‬ ‫الفديو‬ ‫بتشغل‬ ‫قك‬ ‫التوضيح‬ ‫من‬ ‫لمزيد‬

134. ‫التوحيد‬ ‫دائرة‬
Rectification
‫من‬ ‫تتكوم‬ ‫قد‬
4
diodes
‫من‬ ‫أو‬
Bridge
‫ارتفو‬ ‫موع‬ ‫كفواءة‬ ‫أفضول‬ ‫علوى‬ ‫للحفواظ‬ ‫للحرارة‬ ‫مستشعر‬ ‫يوجد‬ ‫كما‬
‫اع‬
‫الحرارة‬

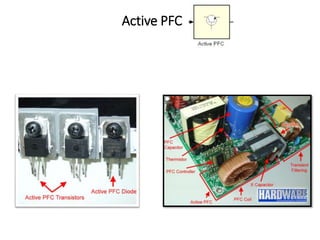

135. Active PFC
‫كفاءة‬ ‫محسن‬
Power supply
MOSFET transistors

136. Active PFC

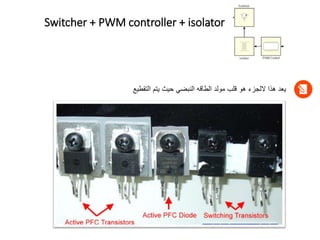

137. Switcher + PWM controller + isolator
‫التقطيع‬ ‫يتم‬ ‫حيث‬ ‫النبضي‬ ‫الطاقه‬ ‫مولد‬ ‫قلب‬ ‫هو‬ ‫اللجزء‬ ‫هذا‬ ‫يعد‬

138. Switcher
‫الجهد‬ ‫مقطع‬
‫ووون‬‫و‬‫م‬ ‫وووزء‬‫و‬‫الج‬ ‫وووذا‬‫و‬‫له‬ ‫وووميم‬‫و‬‫تص‬ ‫ووون‬‫و‬‫م‬ ‫ووور‬‫و‬‫اكث‬ ‫ووود‬‫و‬‫يوج‬
power supply
‫ثابته‬ ‫المكونات‬ ‫لكن‬ ‫و‬

139. Transformer
Main transformer
‫و‬
‫ود‬‫و‬‫تولي‬ ‫ون‬‫و‬‫ع‬ ‫وؤول‬‫و‬‫المس‬ ‫وو‬‫و‬‫ه‬
(
+
12
‫و‬
+
5
‫و‬
+
3.3
‫و‬
-
12
‫و‬
-
5
)
‫فولت‬
+5VDB
transformer
‫ووووووووو‬‫و‬‫ه‬ ‫و‬
‫ووود‬‫و‬‫تولي‬ ‫ووون‬‫و‬‫ع‬ ‫وووؤول‬‫و‬‫المس‬
5
‫وووووام‬‫و‬‫لنظ‬ ‫وووووت‬‫و‬‫فول‬
low
voltage standby

140. PWM + isolator
‫باستخدام‬ ‫العكسية‬ ‫التغذية‬ ‫دائرة‬
Optocoupler

141. PWM + isolator
‫باستخدام‬ ‫العكسية‬ ‫التغذية‬ ‫دائرة‬
Transformer

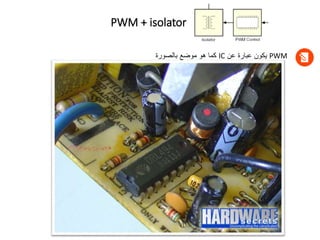

142. PWM + isolator
PWM
‫عن‬ ‫عبارة‬ ‫يكون‬
IC
‫بالصورة‬ ‫موضع‬ ‫هو‬ ‫كما‬

143. ‫الثانية‬ ‫المرحلة‬
‫و‬ ‫توحيد‬ ‫دائرة‬ ‫عن‬ ‫عبارة‬ ‫تكون‬
filters
‫لكل‬ ‫الدائرة‬ ‫هذه‬ ‫تتكر‬
‫خرج‬
+(
12
‫و‬
+
5
‫و‬
-
12
‫و‬
-
5
)
‫يستخدم‬
voltage regulator
‫لتوليد‬
+
3.3
‫من‬
+
5
‫فولت‬

147. Transient Filtering

149. ‫فيه‬ ‫مرغوب‬ ‫غير‬ ‫و‬ ‫عالي‬ ‫بتردد‬ ‫و‬ ‫عشوائي‬ ‫تغير‬ ‫هي‬ ‫الضوضاء‬

150. ‫االولى‬ ‫النبضة‬ ‫مقاومة‬
startup resistor
‫عقل‬ ‫لتغذية‬ ‫ضروري‬ ‫وجودها‬
power supply
‫تماما‬ ‫الدائرة‬ ‫من‬ ‫تخرج‬ ‫ثم‬ ‫فقط‬ ‫التشغيل‬ ‫بداية‬ ‫عند‬
(
‫مث‬
‫ل‬
‫السيارة‬ ‫مارش‬
)

151. Run DC Citcuit ‫دا‬
‫ﺋﺮ‬
‫ا‬ ‫ه‬
‫ﻟ‬
‫ـ‬
‫عقل‬ ‫المداد‬ ‫هي‬
powersupply
‫االولى‬ ‫النبضه‬ ‫مقاومة‬ ‫من‬ ‫بدال‬ ‫االزمه‬ ‫بالطاقة‬

152. ‫التقطيع‬ ‫دائرة‬
switching
‫باستخدام‬
transistors
‫بدون‬ ‫فقط‬
IC

153. ‫التقطيع‬ ‫دائرة‬
switching
‫باستخدام‬
MOSFET
‫بدون‬
IC

154. ‫التقطيع‬ ‫دائرة‬
switching
‫باستخدام‬
MOSFET
‫و‬
IC

155. ‫التقطيع‬ ‫دائرة‬
switching
‫دمع‬ ‫هو‬ ‫اننشارا‬ ‫االكثر‬ ‫و‬ ‫االحدث‬ ‫و‬
MOSFET
‫مع‬
IC
‫واحد‬ ‫مكون‬ ‫في‬
‫المشهورة‬ ‫االرقام‬ ‫بعض‬
KA1M0565R
‫و‬
KA5H0265RC
‫الى‬ ‫انظر‬
data sheet
‫المرفق‬

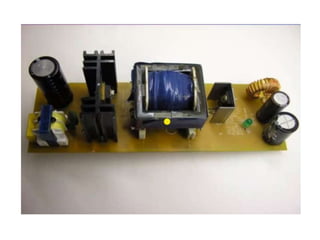

158. Simple SMPS ‫البسيطه‬ ‫النبضيه‬ ‫الطاقة‬ ‫مولدات‬
‫عا‬ ‫قدرة‬ ‫ذات‬ ‫انها‬ ‫حيث‬ ‫المولدات‬ ‫اعقد‬ ‫من‬ ‫بالكمبيوتر‬ ‫الحاصة‬ ‫الطاقهىالنبضيه‬ ‫مولدات‬ ‫تعتبر‬
‫ليه‬
200 W
‫مختلفه‬ ‫فولتيه‬ ‫و‬
+((
12
‫و‬
+
5
‫و‬
-
12
‫و‬
-
5
)
‫الرسيفر‬ ‫و‬ ‫الموبيل‬ ‫شاحن‬ ‫دائرة‬ ‫مثل‬ ‫بكثير‬ ‫ابسط‬ ‫دوائر‬ ‫هناك‬
https://ac-dc.power.com/products/linkswitch-family/linkswitch-tn/
www.ti.com/product/TL494
http://www.ti.com/product/ucc28710

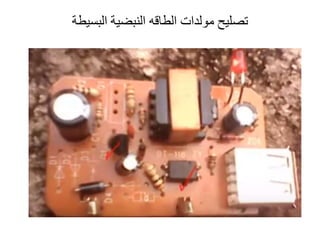

159. ‫الطاقه‬ ‫مولدات‬ ‫تصليح‬
‫البسيطة‬ ‫النبضية‬

160. feedback
‫الذبذبات‬ ‫مولد‬
‫حمل‬ ‫وجود‬ ‫عدم‬ ‫مقاومة‬

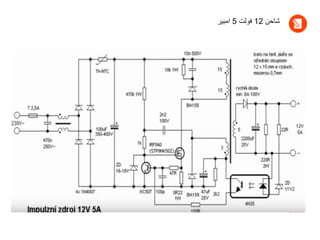

161. ‫شاحن‬
12
‫فولت‬
5
‫امبير‬

164. ‫توب‬ ‫الالب‬ ‫شاحن‬ ‫دائرة‬

165. ‫الفحص‬ ‫طرقية‬
.1
‫كذلك‬ ‫و‬ ‫الفيوز‬ ‫بفحص‬ ‫قم‬
virastor
‫وجد‬ ‫ان‬
.2

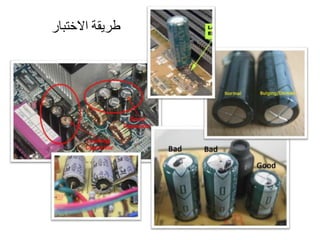

‫الكميائية‬ ‫المكثفات‬ ‫على‬ ‫بالنظر‬ ‫قم‬
.3
‫المناطق‬ ‫هذه‬ ‫في‬ ‫الحلم‬ ‫باعادة‬ ‫قم‬ ‫و‬ ‫البورده‬ ‫على‬ ‫الحرارة‬ ‫اثر‬ ‫الى‬ ‫انظر‬
.4
‫عليه‬ ‫يكون‬ ‫ان‬ ‫يجب‬ ‫التوحيد‬ ‫مرحلة‬ ‫بعد‬ ‫الموجود‬ ‫الدخل‬ ‫في‬ ‫الكبير‬ ‫المكثف‬ ‫على‬ ‫الجهد‬ ‫بقياس‬ ‫قم‬
220
‫فولت‬
.5
‫من‬ ‫الخارج‬ ‫التردد‬ ‫بقياس‬ ‫قم‬
IC
‫العكسية‬ ‫التغذية‬ ‫كذلك‬ ‫و‬ ‫التغذية‬ ‫جهد‬ ‫وجزد‬ ‫من‬ ‫تاكد‬ ‫و‬ ‫التقطيع‬ ‫في‬ ‫يتحكم‬ ‫الذي‬
.6
‫التقطيع‬ ‫جهاز‬ ‫بفحص‬ ‫قم‬
(
mosfet , transestor
)
‫المعروفة‬ ‫الفحص‬ ‫بطرح‬
.7
‫العازل‬ ‫الملف‬ ‫بفحص‬ ‫قم‬ ‫ذلك‬ ‫بهد‬
.8
‫التنعيم‬ ‫و‬ ‫التوحيد‬ ‫دوائل‬ ‫بفحص‬ ‫قم‬ ‫ثم‬
‫تغي‬ ‫ان‬ ‫يمكنك‬ ‫النبضيه‬ ‫الطاقة‬ ‫تةليد‬ ‫دوائر‬ ‫تصليح‬ ‫في‬ ‫البداء‬ ‫لكيفية‬ ‫مقترحه‬ ‫خطوات‬ ‫هذه‬
‫فيها‬ ‫ماشئت‬ ‫ر‬
‫العمل‬ ‫حاجة‬ ‫بحسب‬

166. ‫األولى‬ ‫المرحلة‬ ‫الثانية‬ ‫المرحلة‬

167. • how to fix and diagnose everything electronics By (Michael Jay Geier )
• http://www.hardwaresecrets.com/anatomy-of-switching-power-supplies/
• https://en.wikipedia.org/wiki/Switched-mode_power_supply#SMPS_and_linear_power_supply_comparison
• http://www.eletorial.com/ ‫العربية‬ ‫باللغه‬ ‫هو‬ ‫و‬ ‫للغايه‬ ‫مفيد‬
•
‫الفتاح‬ ‫عبد‬ ‫محمد‬ ‫ايهاب‬ ‫للمهندس‬ ‫النبضية‬ ‫الدوائر‬ ‫في‬ ‫مقدمة‬
• https://www.youtube.com/user/sutty6 (simply electronics)
• http://everycircuit.com/app/ (web circuit simulator) & mobile app
References
