衛生掩埋場滲出水處理廠
- 1.
- 2. 報告人：蕭富宏 黎明興技術顧問有限公司計劃經理 成功大學環境工程碩士環境工程技師 甲級空氣污染防制技術員 環境管理系統建置顧問 ISO 9001/ISO 14001/OHSAS 18001 主任稽核員 OHSAS 18001 主任講師 - BSI 英國標準協會客戶經理 - DHV 計劃經理 - 普春環保工程公司 計劃經理
- 3.
- 4. 掩埋場發展概況 八里下罟子區域衛生掩埋場各期使用狀況結語 水質 管理 操作 現況 前言 10.2 3,104,070 5,969,400 27.6 合計 89 年啟用，現正使用中 9 2,803,500 5,340,000 20.5 第三期 83 年啟用，現已封閉復育 0.6 127,570 243,000 4 第二期 81 年啟用，現已封閉復育 0.6 173,000 386,400 3.1 第一期 使用狀況 掩埋年限 ( 年 ) 可掩埋量 ( 公噸 ) 可掩埋容積 (m 3 ) 可掩埋面積 ( 公頃 )
- 5. 操作管理目標 本滲出水處理系統操作維護保養的執行作業範圍包括： 本滲出水處理廠操作維護保養。 滲出水收集系統等有關設備之操作維護保養。 藥品採購運用。 污泥脫水載運及滲出水處理廠區環境。 景觀之清潔整理。 計畫目標 出流水符合臺北縣下水道納管標準： COD < 600 mg/l SS < 80 mg/l 結語 水質 管理 操作 現況 前言
- 6.

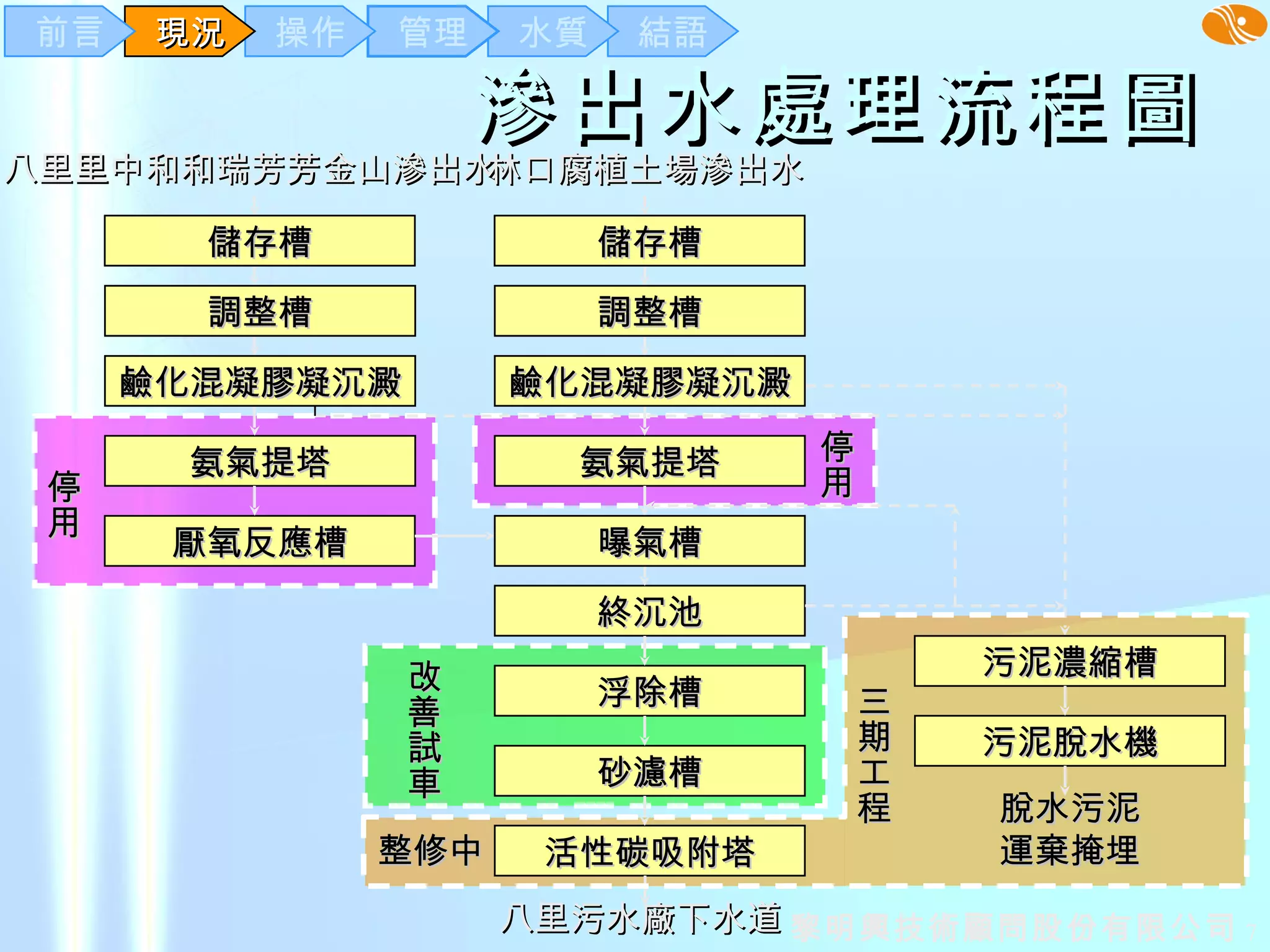

- 7. 滲出水處理流程圖 三期工程 改善試車 整修中 停用 停用 厭氧反應槽 氨氣提塔 終沉池 浮除槽 砂濾槽 活性碳吸附塔 氨氣提塔 污泥濃縮槽 污泥脫水機 八里污水廠下水道 脫水污泥 運棄掩埋 八里 中和 瑞芳 金山滲出水 林口腐植土場滲出水 儲存槽 調整槽 鹼化混凝膠凝沉澱 儲存槽 調整槽 鹼化混凝膠凝沉澱 曝氣槽 結語 水質 管理 操作 現況 前言

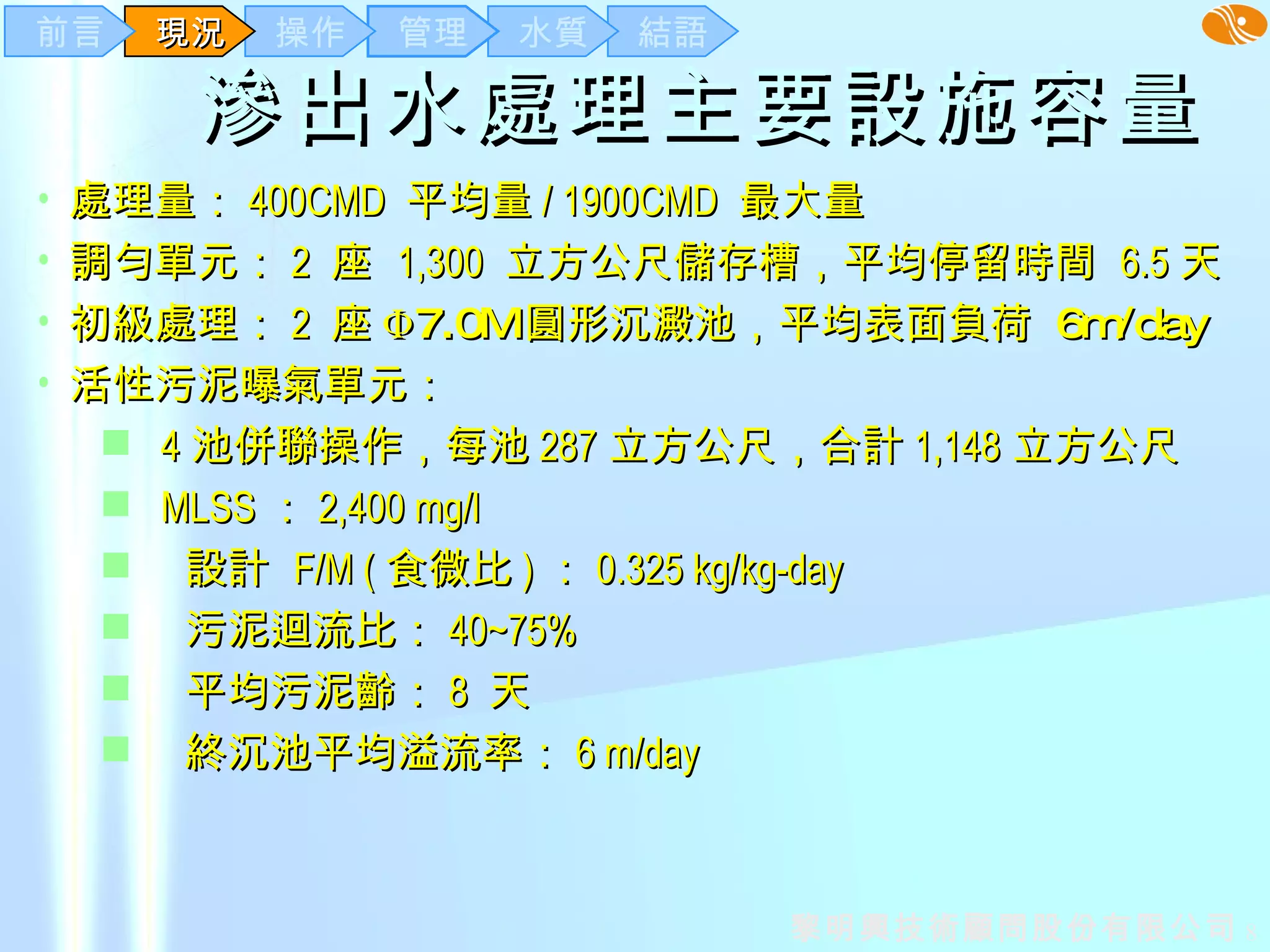

- 8. 滲出水處理主要設施容量 處理量： 400CMD 平均量 / 1900CMD 最大量 調勻單元： 2 座 1,300 立方公尺儲存槽，平均停留時間 6.5 天 初級處理： 2 座 Φ 7.0M 圓形沉澱池，平均表面負荷 6m/day 活性污泥曝氣單元： 4 池併聯操作，每池 287 立方公尺，合計 1,148 立方公尺 MLSS ： 2,400 mg/l 設計 F/M ( 食微比 ) ： 0.325 kg/kg-day 污泥迴流比： 40~75% 平均污泥齡： 8 天 終沉池平均溢流率： 6 m/day 結語 水質 管理 操作 現況 前言
- 9. 滲出水處理主要設施容量 砂濾處理單元： 2 座 2.6m Φ *3.0M (H) 壓力式過濾器 平均濾速： 75 M/day 操作壓力： 2 kg/cm 2 濾料：無煙煤 / 石英砂 活性碳吸附塔單元； 3 座併聯操作 3.0m Φ *4.8M (H) ，有效容積 33.9 m 3 活性碳尺寸： 8 Χ 30 mesh 碘值： 1,000 mg/g 比表面積： 950~1050 m 2 /g 結語 水質 管理 操作 現況 前言
- 10. 滲出水處理主要設施容量 污泥處理系統 ( 污泥濃縮單元 ) ： 2 座 7.0m Φ *5.22M (H) 重力濃縮池 平均固體物負荷： 30 kg DS/m 2 day 濃縮污泥濃度： 2.5~3 % 固體捕捉率： 90 % 污泥脫水機單元； 1 套 三濾帶氣壓式脫水機單元 濾帶寬： 2.0 M 性能： 18 m 3 /hour 污泥餅含水率： 85 % 結語 水質 管理 操作 現況 前言

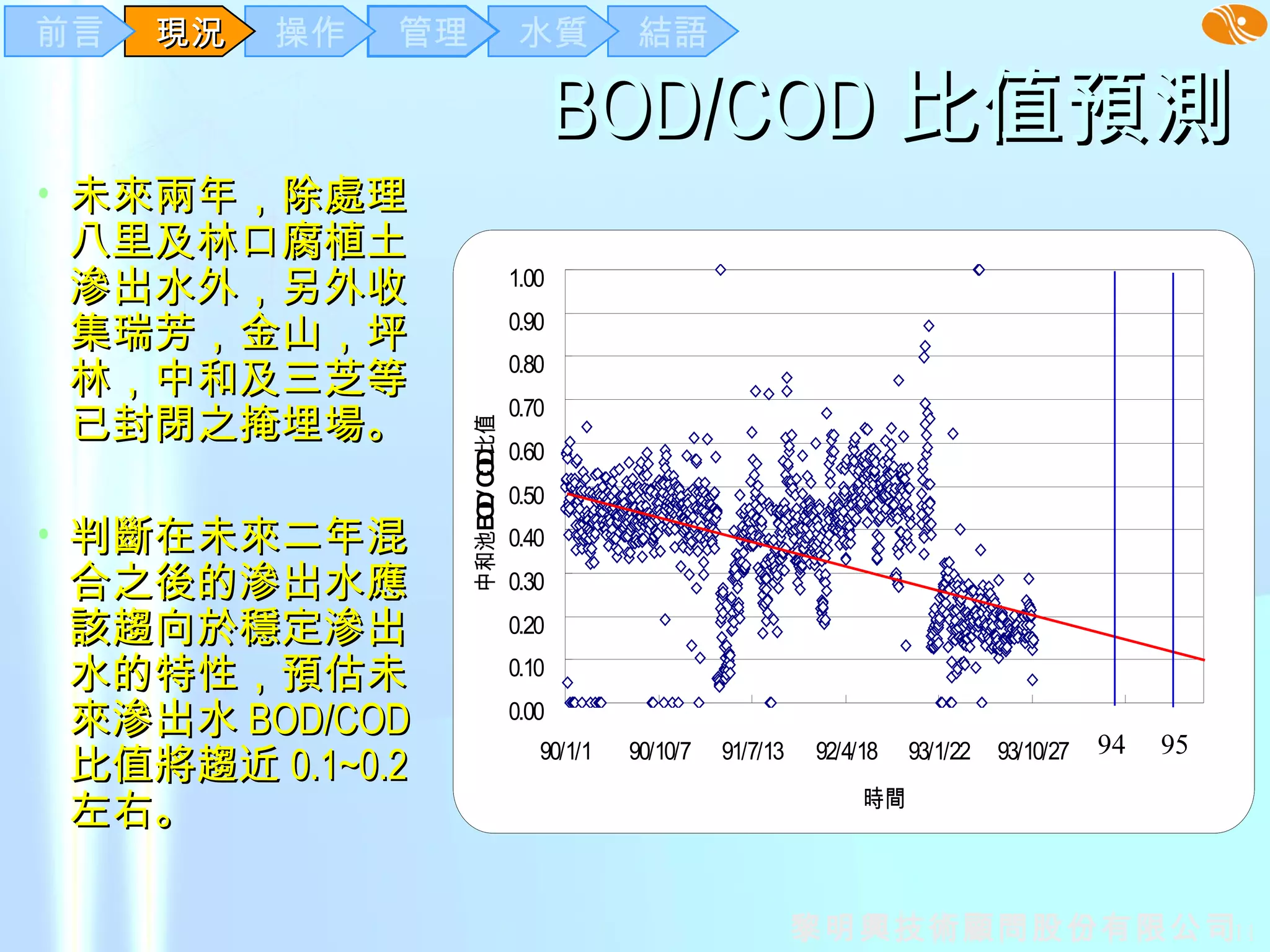

- 11. BOD/COD 比值預測 未來兩年，除處理八里及林口腐植土滲出水外，另外收集瑞芳，金山，坪林，中和及三芝等已封閉之掩埋場。判斷在未來二年混合之後的滲出水應該趨向於穩定滲出水的特性，預估未來滲出水 BOD/COD 比值將趨近 0.1~0.2 左右。 94 95 結語 水質 管理 操作 現況 前言
- 12.
- 13. 關鍵課題一 : 生物處理效果不佳現象一 滲出水濃度變化大。 對策 妥善操作攪拌設備，避免污泥沉積。 妥善運用連通管，切換三座儲存槽進流調節水量。 穩定進流水水質，確保初沉池及生物處理效率。 結語 水質 管理 操作 現況 前言 初沈池 混凝膠羽鹼化槽
- 14. 關鍵課題一 : 生物處理效果不佳現象二 : BOD/COD 比值低，約在 0.1~0.2 間及原水總磷不足。 曝氣池容積負荷較高，停留時間不足。 生物活性不佳，去除效率低。 對策 第一階段 改建厭氧池為活性污泥曝氣池，提升去除效率。 容積負荷由 0.55 kgBOD/m3d 降為 0.36 kgBOD/m 3 d 增設無氧攪拌段提生污泥沉降性，及併同脫氮處理。 F/M 由 0.15 降至 0.1 停留時間由 35 小時延長為 52 小時 添加磷酸補足營養鹽之不足。 第二階段（若 BOD/COD 比值趨近 0.1 ） 投入水肥提升 BOD/COD 比值 曝氣槽添加粉末活性碳 結語 水質 管理 操作 現況 前言 厭氧系統停用 曝氣池
- 15. 關鍵課題二 : 浮除污泥產生量太大現象 浮除污泥量大，每日約 80 m 3 (1.5% d.s.) 。 脫水機負荷過大。 對策 妥善操作生物系統，增加終沈池效率。 減少浮除系統加藥量，降低化學污泥產生量。 每日可減少 30 m 3 (1.5% d.s) 污泥產生量， 每年約節省 200 萬元之掩埋費用。 污泥運往焚化爐與垃圾混燒。 結語 水質 管理 操作 現況 前言 濃縮污泥槽 污泥混合槽
- 16. 操作策略 充分利用廠內既有設備，發揮應有功能。 不盲目添加新穎設備，增加操作維護的複雜性。建立如攝氧率、 F/M 、 SVI 、微生物觀察與去除率相關性分析。提出本場最佳化操作控制參數。 降低化學藥劑及污泥處置成本。 結語 水質 管理 操作 現況 前言 降低污泥量 COD<600mg/l SS<80mg/l 杯瓶試驗取得最佳操作參數 物理化學系統 提升去除效率 降低污泥量 F/M 0.1, BOD 負荷 0.36 kgBOD /m 3 d, 停留時間 52 小時 生物系統 目標 控制參數 項目

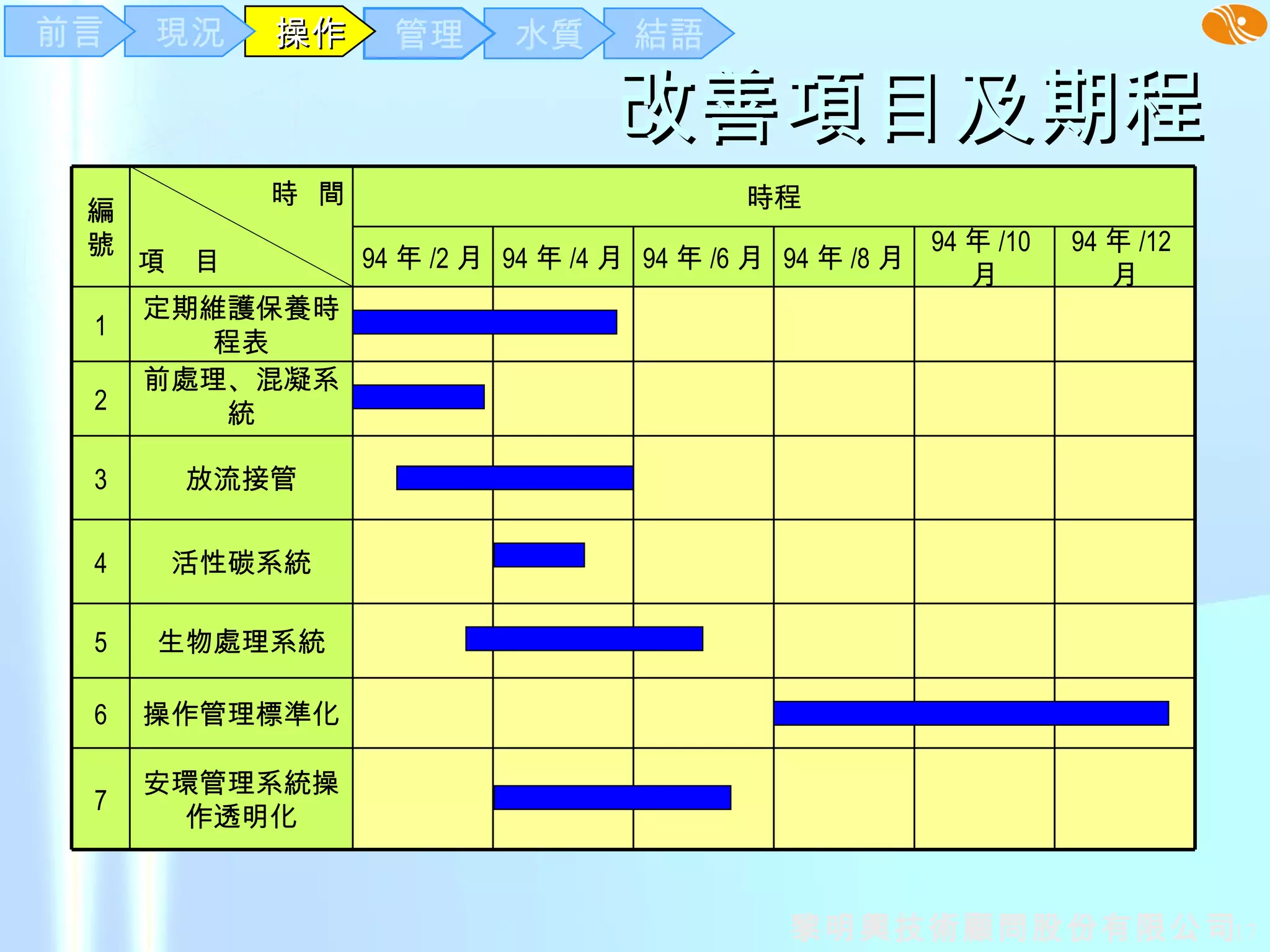

- 17. 改善項目及期程 結語水質 管理 操作 現況 前言 放流接管 3 安環管理系統操作透明化 7 操作管理標準化 6 生物處理系統 5 活性碳系統 4 前處理、混凝系統 2 定期維護保養時程表 1 94 年 /12 月 94 年 /10 月 94 年 /8 月 94 年 /6 月 94 年 /4 月 94 年 /2 月 時程 時 間 項 目 編號
- 18. 操作績效指標 結語水質 管理 操作 現況 前言 18.33 元 / m 3 19 元 / m 3 電力成本 ( 元 /m 3 ) 6. 用電 不含活性碳 35 元 / m 3 32 元 / m 3 用藥成本 ( 元 /m 3 ) 5. 加藥作業 0.43 Kg/ Kg CODr 0.31 Kg/ KgCODr 單位 COD 去除污泥產生量 (kg/kg(COD)r) 乾污泥 2.18 kg/m 3 1.64 kg/m 3 單位廢水污泥產生量 (kg/m 3 ) 4. 污泥產量 啟動既有活性碳處理單元 67% 69% COD 3. 三級單元去除率 (%) 27% 70% BOD 改建厭氧槽為活性污泥曝氣槽 25% 45% COD 2. 生物單元去除率 (%) ≧ 90% ≦ 80mg/L SS 符合下水道納管標準 ≧ 85% ≦ 600mg/L COD 1. 總去除率 (%) 分項 主要項目 備註 改善前 改善後 預期目標 評鑑項目
- 19.
- 20. 環境管理計畫 ㄧ般要求 管理審查環境政策 監控與測量 不符合與矯正及預防措施 紀錄 環境管理系統稽核 環境考量面 法規與其他要求 目標與標的 環境管理方案 規劃 檢查與矯正措施 實施與運作 架構與權責 訓練、認知及能力 廠內外溝通 環境管理系統文件化 文件管制 作業管制 緊急事件準備與應變 持續改善 結語 水質 管理 操作 現況 前言
- 21. 環境政策目標、標的、及方案 結語 水質管理 操作 現況 前言 穩定 水質水量 增加 處理效率 訂定標準 作業程序 確保放流水符合納管標準 污泥產量 1.64 kg/m 3 COD 600mg/l BOD 80mg/l 藥品費用 32 元 /m 3 動力費用 19 元 /m 3 每年四次 專業講習 確保 儲槽 連通 功能 操作維護 表格 電腦化 調整 浮除用藥 啟動 活性碳塔 增設 曝氣池 pH 調整 最佳化 操作 手冊 本土化 政策 目標 標的 方案
- 22.

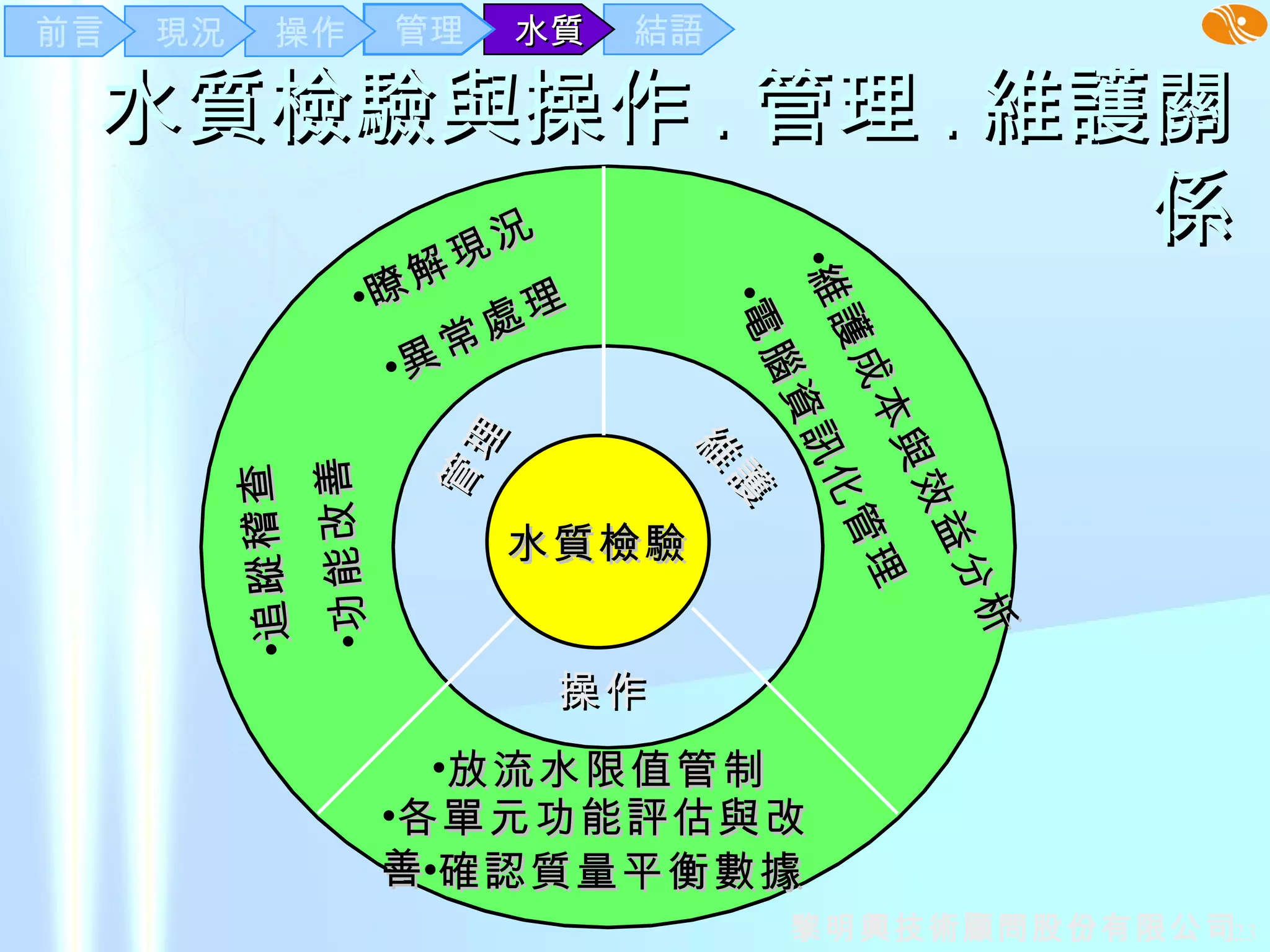

- 23. 水質檢驗與操作 . 管理. 維護關係 結語 水質 管理 操作 現況 前言 水質檢驗 維護 操作 管理 維護成本與效益分析 電腦資訊化管理 瞭解現況 異常處理 追蹤稽查 功能改善 放流水限值管制 各單元功能評估與改善 確認質量平衡數據
- 24.
- 25. 我們的整體策略 加強前處理調節功能 調整化學處理加藥發揮生物處理功能 污泥處理程序正常化操作 穩定水質水量 減少加藥量 減少浮除化學污泥 降低操作成本 污泥減量 節省掩埋空間 結語 水質 管理 操作 現況 前言
- 26.
