Giới thiệu, cài đặt, cấu hình squid proxy trên linux Thực hiện bởi nhóm thiết trình: Chương, Đức, Hiếu, Phúc. Lớp 09CK3 Trường ĐH Khoa Học Tự Nhiên TpHCM Link Video; http://www.mediafire.com/?nu40dpvovl3 Hoặc http://www.youtube.com/watch?v=QddqPWj0b9M http://www.youtube.com/watch?v=b1HFlCQTx98

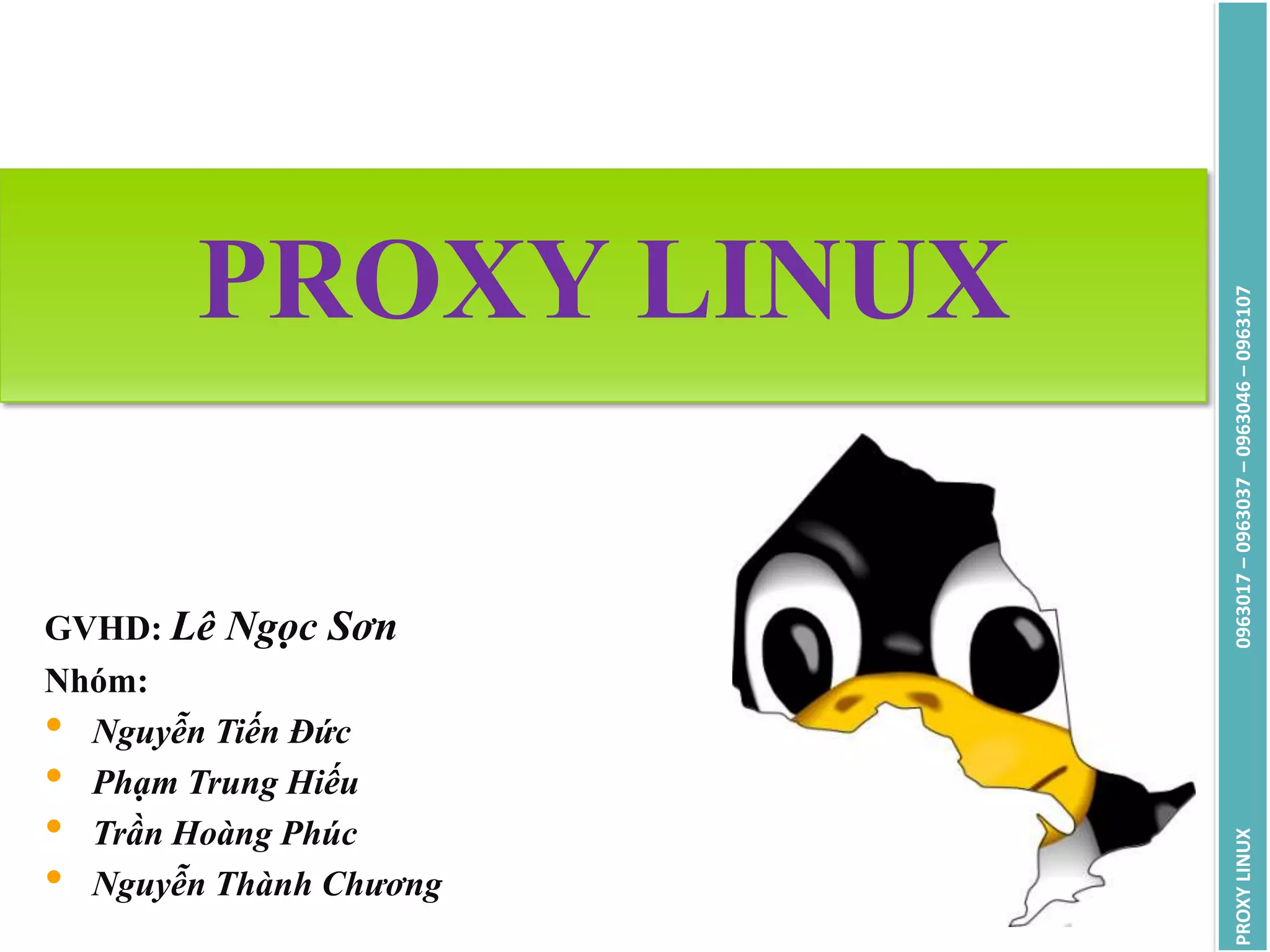

1. PROXY LINUX
0963017 – 0963037 – 0963046 – 0963107
GVHD: Lê Ngọc Sơn
Nhóm:
• Nguyễn Tiến Đức
• Phạm Trung Hiếu
• Trần Hoàng Phúc
PROXY LINUX
• Nguyễn Thành Chương

2. Nội dung
 Giới thiệu.
0963017 – 0963037 – 0963046 – 0963107
 Khái Niệm Cơ Bản Về Proxy.
 SQUID:
 Giới thiệu.
 Cài đặt.
 Cấu hình.
 Video Cách Cài Đặt.
PROXY LINUX

3. Vấn đề
Có 50 máy tính và 1 đường truyền internet tính
0963017 – 0963037 – 0963046 – 0963107
lưu lượng. Yêu cầu:
 Không xem được tin tức.
 Thu ngân không vào được internet.
 Nắm được lịch sử truy cập.
 Cấm tải một số loại file.
 Tăng tốc kết nối, tiết kiệm băng thông.
 Bảo vệ được mạng bên trong.
PROXY LINUX

4. Giải quyết
Proxy
server
PROXY LINUX 0963017 – 0963037 – 0963046 – 0963107

5. Tải sao phải dùng
Proxy?
Proxy là gì?
0963017 – 0963037 – 0963046 – 0963107
I have
questions
PROXY LINUX

6. Khái Niệm
 Một dịch vụ mạng chạy trên Server.
0963017 – 0963037 – 0963046 – 0963107
 Chia sẻ Internet cho các Client.
 Thay mặt cho các máy bên trong giao dịch cho các
máy bên ngoài.
 Người “đứng giữa” client và server
 Đóng vai trò server đối với client
 Đóng vai trò client đối với server
PROXY LINUX

7. Mô hình proxy server
PROXY LINUX 0963017 – 0963037 – 0963046 – 0963107

8. Cơ Chế Hoạt Động
0963017 – 0963037 – 0963046 – 0963107
Processing
Respond from
http://go.to
Processing
Respond from
Request to
Request to
http://go.to
http://go.to
http://go.to
GO.TO
PROXY LINUX
Client Proxy server Go.to server

9. Phân Loại
 Theo khả năng hỗ trợ:
0963017 – 0963037 – 0963046 – 0963107
 HTTP/HTTPS Proxy
 FTP Proxy
 SOCK/SOCKS Proxy
 SSL Proxy
Theo chức năng:
 Anonymous (Nặc danh)
 High Anonymity (Nặc danh cấp cao)
 Transparent (Trong suốt)
PROXY LINUX

10. Ưu điểm
Chia sẽ internet.
0963017 – 0963037 – 0963046 – 0963107
 Che giấu được thông tin bên trong.
 Caching: tăng tốc kết nối, giảm băng thông.
 Log lại thông tin đã truy cập.
 Chặn truy cập các địa chỉ, port, đường mạng
không mong muốn.
PROXY LINUX

11. Nhược điểm
 Quản lí tập trung: Client không ra được mạng, nếu
0963017 – 0963037 – 0963046 – 0963107
server không hoạt động.
 Ứng dụng trên Client phải biết kết nối đến proxy.
 Server có thể không đáp ứng nổi số lượng client quá
lớn.
PROXY LINUX

12. SQUID
ISA
PROXY LINUX 0963017 – 0963037 – 0963046 – 0963107

13. SQUID
0963017 – 0963037 – 0963046 – 0963107
 Đầy đủ tính năng của một proxy
 Mã nguồn mở - miễn phí
 Hỗ trợ ICP
 Có chức năng firewall.
PROXY LINUX

14. Cài đặt
Fedora:
0963017 – 0963037 – 0963046 – 0963107
# yum install squid
Ubuntu:
# apt-get install squid
Khác: Tải về file squid-version.tar.gz tại:
http://www.squid-cache.org/Download/mirrors.html
# tar -xzvf squid-version.tar.gz
# cd squid-version
# ./configure
# make
# make install
PROXY LINUX

15. Thông tin
Các tập tin và thư mục mặc định của squid :
0963017 – 0963037 – 0963046 – 0963107
/etc/squid/squid.conf : tập tin cấu hình chính.
/var/log/squid : các tập tin log.
/usr/sbin : thư viện của squid.
Bật dịch vụ:
# service squid start
Tắt dịch vụ:
# service squid stop
Trạng thái dịch vụ:
# service squid status
PROXY LINUX

16. Cấu hình - 1
 Cấu hình port:
0963017 – 0963037 – 0963046 – 0963107
http_port 8080
icp_port 8082
 Thư mục lưu cache:
cache_dir ufs /var/spool/squid/cache 100 16 256
 Dung lượng RAM cache:
cache_mem 512 MB
 Access List:
acl MyNetwork src 172.16.1.0/24
http_access allow MyNetwork
PROXY LINUX

17. Cấu hình - 2
 Nơi lưu file log:
0963017 – 0963037 – 0963046 – 0963107
cache_access_log /var/log/squid/access.log
 Server name:
visible_hostname servername
 Chia sẽ cache với các proxy khác:
cache_peer host/IP type http_port icp_port
 Type:
o parent : truy vấn đến proxy khác (proxy cha).
o sibling : chia sẻ cache giữa các proxy (ngang hàng).
PROXY LINUX

18. Cấu hình – 3
 Khi bị deny hiện ra một trang thông báo trong trang
0963017 – 0963037 – 0963046 – 0963107
deny.php cho người dùng biết:
acl blacklist dstdomain “blacklist.acl”
http_access deny blacklist
deny_info http://www.hcmus.edu/denyinfo.php
blacklist
Tham khảo thêm tại:
http://www.squid-cache.org/Doc/config/
PROXY LINUX

19. RULE cơ bản
Đường mạng:
0963017 – 0963037 – 0963046 – 0963107
acl MyNetwork src 172.16.1.0/24
http_access allow MyNetwork
Port:
acl port_deny port 21
http_access deny port_deny
Giao thức:
acl FTP_pro proto FTP
http_access deny FTP_pro
PROXY LINUX

20. Chứng thực - 1
Bước 1: Tạo file password:
0963017 – 0963037 – 0963046 – 0963107
# touch /etc/squid/pass_chungthuc
# chmod +r /etc/squid/pass_chungthuc
Bước 2: Add user và pass vào file pass_chungthuc
# htpasswd /etc/squid/pass_chungthuc hcmus
=> Nhập mật khẩu xác nhận
PROXY LINUX

21. Chứng thực - 2
Bước 3: Thêm file passwd vào squid.conf
0963017 – 0963037 – 0963046 – 0963107
auth_param basic program /usr/lib/squid/ncsa_auth
/etc/squid/pass_chungthuc
acl chungthuc proxy_auth REQUIRED
http_access allow chungthuc
PROXY LINUX

22. Tài liệu tham khảo
 Video hướng dẫn của Trung Tâm Tin Học
0963017 – 0963037 – 0963046 – 0963107
 Video hướng dẫn của NhatNghe
 www.squid-cache.org
PROXY LINUX
