1. PEMASANGAN EKG
SOP No. Dokumen:
No. Revisi :
Tanggal Terbit :
Halaman : 1/2
PUSKESMAS
SALAMAN 1
dr. HERY SUMANTYO, M.P.H.
NIP.196910122001121006
Puskesmas Salaman 1 1
1. Pengertian EKG ( Elektrokardiografi ) adalah alat yang digunakan untuk
merekam aktifitas elektrik jantung.
2. Tujuan 1. Mengetahui kelainan-kelainan irama jantung ( Aritmia )
2. Mengetahui kelainan-kelainan miokardium
3. Mengetahui adanya pengaruh atau efek obat-obat jantung
4. Mengetahui adanya gangguan pericarditis
5. Mengetahui adanya gangguan elektrolit
3. Kebijakan Keputusan Kepala Puskesmas Salaman 1 No.........Tentang Jenis Jenis
Layanan Klinis
4. Referensi Permenkes No.5 Tahun 2014
5. Prosedur 1. Petugas menyiapkan alat :
a. Mesin EKG
b. Jelly Elektrode
c. Kertas EKG
d. Tissue
e. Buku dokumentasi
f. Kapas Alkohol
2. Menjelaskan kepada pasien tentang tujuan tindakan pemeriksaan
EKG.
3. Melepaskan alat logam yang digunakan pasien termasuk gigi palsu
4. Menganjurkan pasie untuk berbaring dengan tenang dan tidak
bergerak selama prosedur
5. Menjelaskan kepada pasien untuk tidak memegang pagar tempat
tidur
6. Mencuci tangan
7. Menutup sampiran
8. Membuka pakaian atas pasien
9. Membersihkan area ekstremitas dan dada yang akan dipasangi
elektroda dengan menggunakan kapas alkohol.
10. Memberikan jelly pada area pemasangan dan pada elektroda
11. Memasang elektroda ektremitas atas pada pergelangan tangan
searah dengan telapak tangan dan ekstremitas bawah pada
pergelangan kaki kanan dan kiri sebelah dalam dengan posisi
pemasangan sebagai berikut :
a. Merah dilengan Kanan ( RA )
b. Kuning dilengan Kiri ( LA )
c. Hijau ditungkai Kiri ( LL )
d. Hitam ditungkai Kanan (RL )
12. Memasang elektrode Dada ( Prekordial ) dengan posisi sebagai
berikut :
a. V1 : Pada interkostal ke 4 kanan
b. V2 : Pada interkostal ke 4 kiri
c. V3 : Pada interkostal ke 4-5 antara V2 dan V4
d. V4 : Pada interkostal ke 5 linea midclavicularis kiri
e. V5 : Horizontal terhadap V4, dilinea aksilaris interior
f. V6 : Horizontal terhadap V5, pada linea mid-axilaris
13. Menyalakan power on mesin EKG
14. Melakukan rekaman 12 lead
15. Setelah selesai, matikan power mesin EKG dan lepaskan
kabel / electroda dari tubuh pasien kemudian bersihkan sisa jelly
yang menempel dengan tissue.
16. Membereskan alat.
17. Mencuci tangan
6. Unit terkait UGD, BP Umum, Rawat Inap
7. Dokumen
terkait

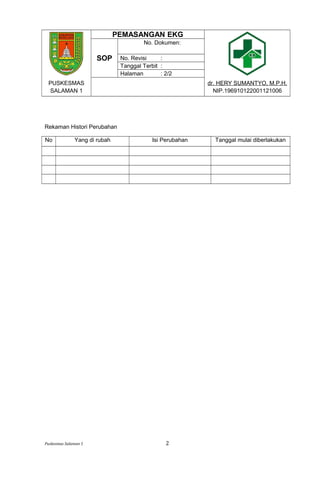

2. PEMASANGAN EKG
SOP
No. Dokumen:
No. Revisi :
Tanggal Terbit :
Halaman : 2/2
PUSKESMAS
SALAMAN 1
dr. HERY SUMANTYO, M.P.H.
NIP.196910122001121006
Rekaman Histori Perubahan
No Yang di rubah Isi Perubahan Tanggal mulai diberlakukan
Puskesmas Salaman 1 2

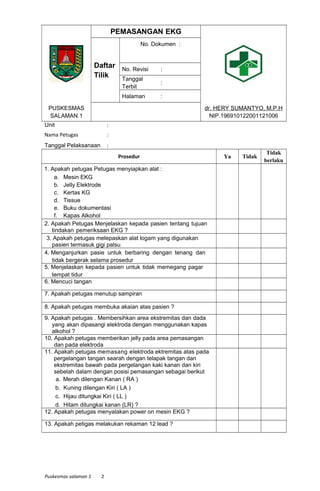

3. PEMASANGAN EKG
Daftar
Tilik
No. Dokumen :
No. Revisi :
Tanggal
Terbit
:
Halaman :
PUSKESMAS
SALAMAN 1
dr. HERY SUMANTYO, M.P.H
NIP.196910122001121006
Unit :
Nama Petugas :
Tanggal Pelaksanaan :
Prosedur Ya Tidak
Tidak
berlaku
1. Apakah petugas Petugas menyiapkan alat :
a. Mesin EKG
b. Jelly Elektrode
c. Kertas KG
d. Tissue
e. Buku dokumentasi
f. Kapas Alkohol
2. Apakah Petugas Menjelaskan kepada pasien tentang tujuan
tindakan pemeriksaan EKG ?
3. Apakah petugas melepaskan alat logam yang digunakan
pasien termasuk gigi palsu
4. Menganjurkan pasie untuk berbaring dengan tenang dan
tidak bergerak selama prosedur
5. Menjelaskan kepada pasien untuk tidak memegang pagar
tempat tidur
6. Mencuci tangan
7. Apakah petugas menutup sampiran
8. Apakah petugas membuka akaian atas pasien ?
9. Apakah petugas . Membersihkan area ekstremitas dan dada
yang akan dipasangi elektroda dengan menggunakan kapas
alkohol ?
10. Apakah petugas memberikan jelly pada area pemasangan
dan pada elektroda
11. Apakah petugas memasang elektroda ektremitas atas pada
pergelangan tangan searah dengan telapak tangan dan
ekstremitas bawah pada pergelangan kaki kanan dan kiri
sebelah dalam dengan posisi pemasangan sebagai berikut
a. Merah dilengan Kanan ( RA )
b. Kuning dilengan Kiri ( LA )
c. Hijau ditungkai Kiri ( LL )
d. Hitam ditungkai kanan (LR) ?
12. Apakah petugas menyalakan power on mesin EKG ?
13. Apakah petigas melakukan rekaman 12 lead ?
Puskesmas salaman 1 2

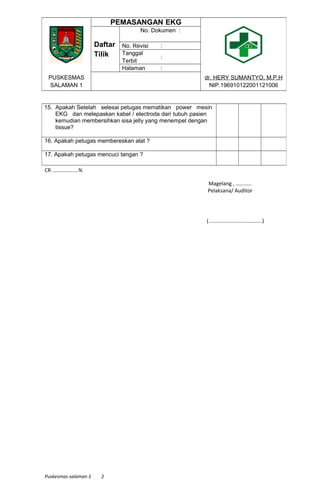

4. CR ..................%
Magelang , ...........
Pelaksana/ Auditor
(.....................................)
Puskesmas salaman 1 2
PEMASANGAN EKG
Daftar
Tilik
No. Dokumen :
No. Revisi :
Tanggal
Terbit
:
Halaman :
PUSKESMAS
SALAMAN 1
dr. HERY SUMANTYO, M.P.H
NIP.196910122001121006
15. Apakah Setelah selesai petugas mematikan power mesin
EKG dan melepaskan kabel / electroda dari tubuh pasien
kemudian membersihkan sisa jelly yang menempel dengan
tissue?
16. Apakah petugas membereskan alat ?
17. Apakah petugas mencuci tangan ?

5. PEMASANGAN EKG
SOP
No. Dokumen:
No. Revisi :
Tanggal Terbit :
Halaman : 5/2
PUSKESMAS
SALAMAN 1
dr. HERY SUMANTYO, M.P.H.
NIP.196910122001121006
Puskesmas Salaman 1 5

6. PEMASANGAN EKG
SOP
No. Dokumen:
No. Revisi :
Tanggal Terbit :
Halaman : 6/2
PUSKESMAS
SALAMAN 1
dr. HERY SUMANTYO, M.P.H.
NIP.196910122001121006
Puskesmas Salaman 1 6

7. PEMASANGAN EKG
SOP
No. Dokumen:
No. Revisi :
Tanggal Terbit :
Halaman : 7/2
PUSKESMAS
SALAMAN 1
dr. HERY SUMANTYO, M.P.H.
NIP.196910122001121006
Puskesmas Salaman 1 7

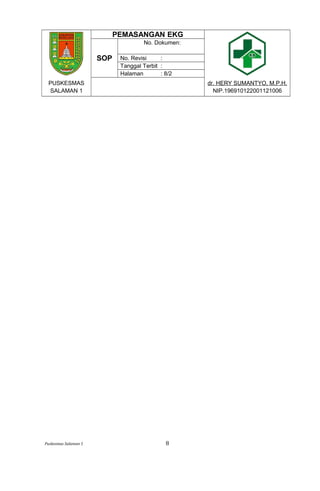

8. PEMASANGAN EKG
