1. Presented By:
Zuhusna Adilla Binti Ibrahim

2. 

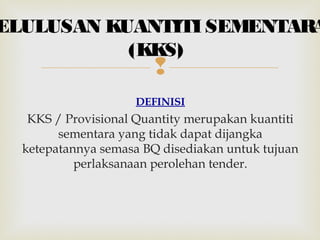

DEFINISI
KKS / Provisional Quantity merupakan kuantiti
sementara yang tidak dapat dijangka
ketepatannya semasa BQ disediakan untuk tujuan
perlaksanaan perolehan tender.
ELULUSAN KUANTITI SEMENTARA
(KKS)

3. 

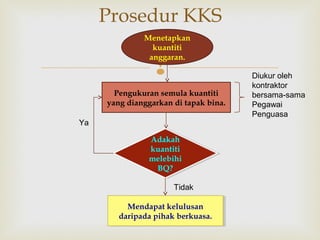

Prosedur KKS
Menetapkan
kuantiti
anggaran.
Pengukuran semula kuantiti
yang dianggarkan di tapak bina.
Adakah
kuantiti
melebihi
BQ?
Adakah
kuantiti
melebihi
BQ?
Diukur oleh
kontraktor
bersama-sama
Pegawai
Penguasa
Tidak
Ya
Mendapat kelulusan
daripada pihak berkuasa.
Mendapat kelulusan
daripada pihak berkuasa.

4. 

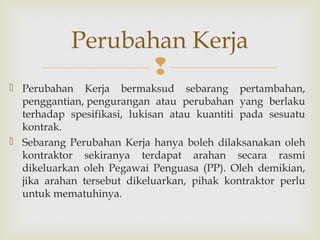

 Perubahan Kerja bermaksud sebarang pertambahan,
penggantian, pengurangan atau perubahan yang berlaku
terhadap spesifikasi, lukisan atau kuantiti pada sesuatu
kontrak.
 Sebarang Perubahan Kerja hanya boleh dilaksanakan oleh
kontraktor sekiranya terdapat arahan secara rasmi
dikeluarkan oleh Pegawai Penguasa (PP). Oleh demikian,
jika arahan tersebut dikeluarkan, pihak kontraktor perlu
untuk mematuhinya.
Perubahan Kerja

5. 

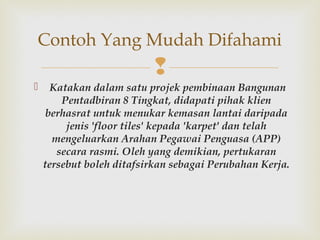

Contoh Yang Mudah Difahami
 Katakan dalam satu projek pembinaan Bangunan
Pentadbiran 8 Tingkat, didapati pihak klien
berhasrat untuk menukar kemasan lantai daripada
jenis 'floor tiles' kepada 'karpet' dan telah
mengeluarkan Arahan Pegawai Penguasa (APP)
secara rasmi. Oleh yang demikian, pertukaran
tersebut boleh ditafsirkan sebagai Perubahan Kerja.

6. 

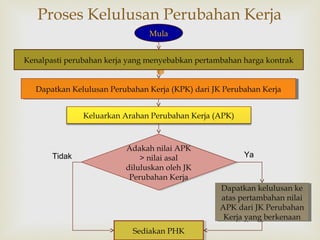

Proses Kelulusan Perubahan Kerja
Mula
Kenalpasti perubahan kerja yang menyebabkan pertambahan harga kontrak
Dapatkan Kelulusan Perubahan Kerja (KPK) dari JK Perubahan KerjaDapatkan Kelulusan Perubahan Kerja (KPK) dari JK Perubahan Kerja
Keluarkan Arahan Perubahan Kerja (APK)
Adakah nilai APK
> nilai asal
diluluskan oleh JK
Perubahan Kerja
Adakah nilai APK
> nilai asal
diluluskan oleh JK
Perubahan Kerja
Ya
Dapatkan kelulusan ke
atas pertambahan nilai
APK dari JK Perubahan
Kerja yang berkenaan
Dapatkan kelulusan ke
atas pertambahan nilai
APK dari JK Perubahan
Kerja yang berkenaan
Sediakan PHKSediakan PHK
Tidak

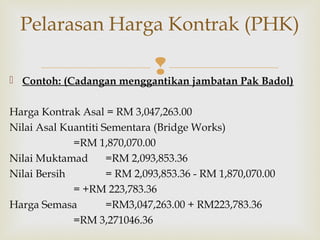

7.  Contoh: (Cadangan menggantikan jambatan Pak Badol)
Harga Kontrak Asal = RM 3,047,263.00
Nilai Asal Kuantiti Sementara (Bridge Works)
=RM 1,870,070.00
Nilai Muktamad =RM 2,093,853.36
Nilai Bersih = RM 2,093,853.36 - RM 1,870,070.00
= +RM 223,783.36
Harga Semasa =RM3,047,263.00 + RM223,783.36
=RM 3,271046.36
Pelarasan Harga Kontrak (PHK)

8. 

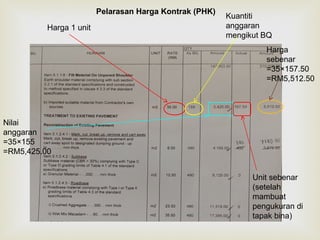

Pelarasan Harga Kontrak (PHK)
Harga 1 unit
Kuantiti
anggaran
mengikut BQ
Nilai
anggaran
=35×155
=RM5,425.00
Unit sebenar
(setelah
mambuat
pengukuran di
tapak bina)
Harga
sebenar
=35×157.50
=RM5,512.50

9. 

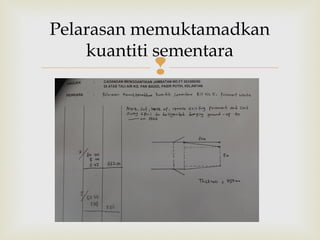

Pelarasan memuktamadkan
kuantiti sementara

10. Presented By:
Zuhusna Adilla Binti Ibrahim

11. 

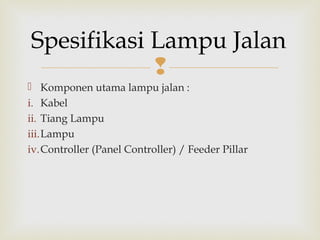

 Komponen utama lampu jalan :
i. Kabel
ii. Tiang Lampu
iii.Lampu
iv.Controller (Panel Controller) / Feeder Pillar
Spesifikasi Lampu Jalan

12. 

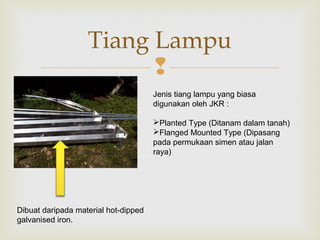

Tiang Lampu
Jenis tiang lampu yang biasa
digunakan oleh JKR :
Planted Type (Ditanam dalam tanah)
Flanged Mounted Type (Dipasang
pada permukaan simen atau jalan
raya)
Dibuat daripada material hot-dipped
galvanised iron.

13. 

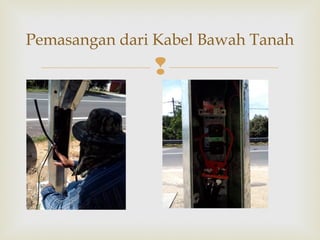

Pemasangan dari Kabel Bawah Tanah

14. 
Pemasangan tapak tiang lampu jalan
pada kawasan yang tak digalakkan
• Kawasan permukaan jalan yang
terlalu sempit
• Terpaksa membuat tapak lampu
jalan di dalam longkang yang berair.
• Pemasangan sebegini tak
digalakkan kerana telah melanggar
etika keselamatan elektrik.
• Boleh mengakibatkan air tersebut
terkena kabel elektrik bawah tanah
dan membahayakan penduduk.

15. 

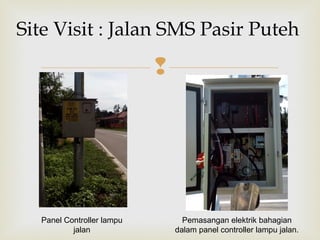

Site Visit : Jalan SMS Pasir Puteh
Pemasangan elektrik bahagian
dalam panel controller lampu jalan.
Panel Controller lampu
jalan

16. 

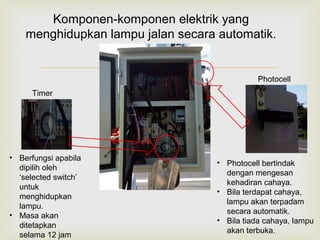

Timer
Photocell
Komponen-komponen elektrik yang
menghidupkan lampu jalan secara automatik.
• Photocell bertindak
dengan mengesan
kehadiran cahaya.
• Bila terdapat cahaya,
lampu akan terpadam
secara automatik.
• Bila tiada cahaya, lampu
akan terbuka.
• Berfungsi apabila
dipilih oleh
‘selected switch’
untuk
menghidupkan
lampu.
• Masa akan
ditetapkan
selama 12 jam

17. 

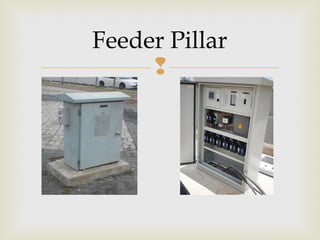

Feeder Pillar

18. 

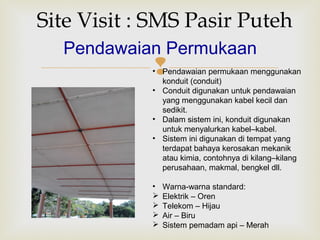

Site Visit : SMS Pasir Puteh
Pendawaian Permukaan
• Pendawaian permukaan menggunakan
konduit (conduit)
• Conduit digunakan untuk pendawaian
yang menggunakan kabel kecil dan
sedikit.
• Dalam sistem ini, konduit digunakan
untuk menyalurkan kabel–kabel.
• Sistem ini digunakan di tempat yang
terdapat bahaya kerosakan mekanik
atau kimia, contohnya di kilang–kilang
perusahaan, makmal, bengkel dll.
• Warna-warna standard:
 Elektrik – Oren
 Telekom – Hijau
 Air – Biru
 Sistem pemadam api – Merah

19. 

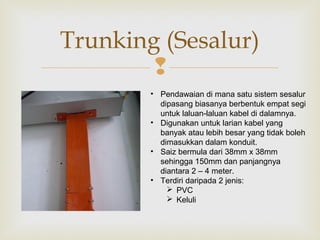

Trunking (Sesalur)
• Pendawaian di mana satu sistem sesalur
dipasang biasanya berbentuk empat segi
untuk laluan-laluan kabel di dalamnya.
• Digunakan untuk larian kabel yang
banyak atau lebih besar yang tidak boleh
dimasukkan dalam konduit.
• Saiz bermula dari 38mm x 38mm
sehingga 150mm dan panjangnya
diantara 2 – 4 meter.
• Terdiri daripada 2 jenis:
 PVC
 Keluli

20. 

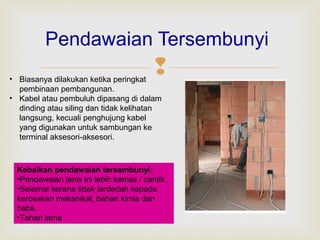

Pendawaian Tersembunyi
• Biasanya dilakukan ketika peringkat
pembinaan pembangunan.
• Kabel atau pembuluh dipasang di dalam
dinding atau siling dan tidak kelihatan
langsung, kecuali penghujung kabel
yang digunakan untuk sambungan ke
terminal aksesori-aksesori.
Kebaikan pendawaian tersembunyi:
•Pendawaian jenis ini lebih kemas / cantik.
•Selamat kerana tidak terdedah kepada
kerosakan mekanikal, bahan kimia dan
haba.
•Tahan lama

21. 

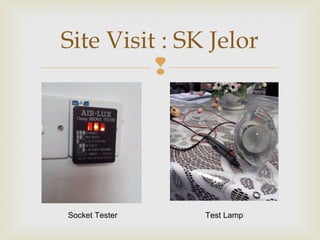

Site Visit : SK Jelor
Socket Tester Test Lamp
