Dokumen ini menjelaskan spesifikasi teknis untuk soket alir keluar 13 amp dalam litar jejari, termasuk batasan maksimum jumlah poin dan ukuran fius yang boleh digunakan. Saiz kabel yang diharuskan adalah tidak kurang daripada 2.5mm² PVC, dengan panduan tertentu bagi kabel micc. Pihak TNB menetapkan batasan fius maksimum sebanyak 15 amp.

1. RAKAN KONGSI
INFORMASI

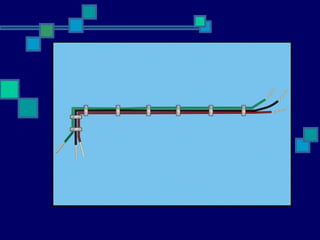

2. Litar Jejari ( Radial )

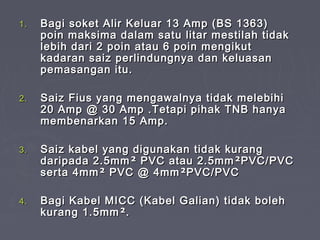

3. 1. Bagi soket Alir Keluar 13 Amp (BS 1363)
poin maksima dalam satu litar mestilah tidak
lebih dari 2 poin atau 6 poin mengikut
kadaran saiz perlindungnya dan keluasan
pemasangan itu.
2. Saiz Fius yang mengawalnya tidak melebihi
20 Amp @ 30 Amp .Tetapi pihak TNB hanya
membenarkan 15 Amp.
3. Saiz kabel yang digunakan tidak kurang
daripada 2.5mm ² PVC atau 2.5mm ²PVC/PVC
serta 4mm ² PVC @ 4mm ²PVC/PVC
4. Bagi Kabel MICC (Kabel Galian) tidak boleh
kurang 1.5mm ².

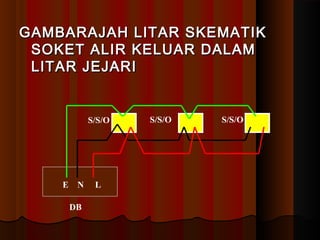

4. GAMBARAJAH LITAR SKEMATIK
SOKET ALIR KELUAR DALAM
LITAR JEJARI
S/S/O S/S/O S/S/O
E N L
DB
