3. LDR ??
Light Dependent Resistor adalah
Suatu komponen
elektronika yang memiliki
hambatan yang dapat
berubah sesuai perubahan
intensitas cahaya.
Resistensi dari LDR
akan menurun jika ada
penambahan intensitas
cahaya yang mengenainya.
6. Karakteristik Sensor Cahaya LDR (Light
Dependent Resistor)
.
Karakteristik LDR terdiri dari dua macam yaitu :
-Laju Recovery
-Respon Spektral sebagai berikut
7. Laju Recovery
Untuk LDR tipe arus harganya lebih besar dari
200K/detik , yaitu pindah dari tempat gelap ke
tempat terang yang memerlukan waktu kurang dari
10 ms untuk mencapai resistansi yang sesuai den-gan
level cahaya.
8. Respon Spektral
Sensor Cahaya LDR tidak mempunyai sensitivitas
yang sama. Bahan yang biasa digunakan sebagai
penghantar arus listrik yaitu tembaga, aluminium,
baja, emas dan perak.
Dari kelima bahan tersebut tembaga merupakan
penghantar yang paling banyak, digunakan karena
mempunyai daya hantar yang baik.
9. Besarnya nilai hambatan pada Sensor Cahaya
LDR tergantung pada besar kecilnya cahaya
yang diterima oleh LDR itu sendiri.
10. Resistansi LDR pada tempat yang gelap biasanya
mencapai sekitar 10 MΩ, dan ditempat terang
LDR mempunyai resistansi yang turun menjadi
sekitar 150 Ω.

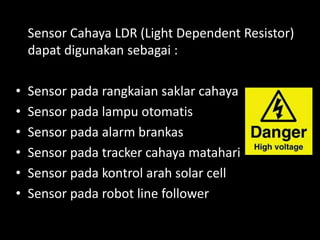

11. Sensor Cahaya LDR (Light Dependent Resistor)
dapat digunakan sebagai :
• Sensor pada rangkaian saklar cahaya
• Sensor pada lampu otomatis
• Sensor pada alarm brankas
• Sensor pada tracker cahaya matahari
• Sensor pada kontrol arah solar cell
• Sensor pada robot line follower
12. Rangkaian sangat sederhana dan sedikit
komponen serta mudah didapat ditoko
elektronik dengan harga yang terjangkau.

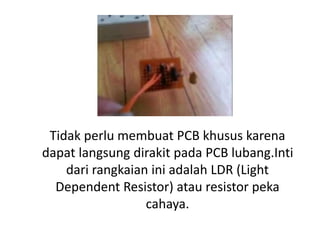

13. Tidak perlu membuat PCB khusus karena
dapat langsung dirakit pada PCB lubang.Inti
dari rangkaian ini adalah LDR (Light
Dependent Resistor) atau resistor peka
cahaya.

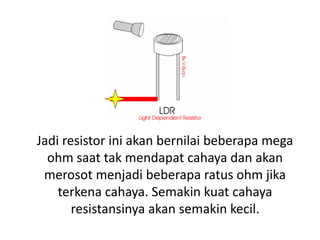

14. Jadi resistor ini akan bernilai beberapa mega
ohm saat tak mendapat cahaya dan akan
merosot menjadi beberapa ratus ohm jika
terkena cahaya. Semakin kuat cahaya
resistansinya akan semakin kecil.

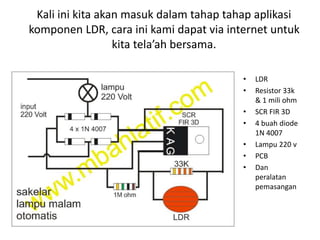

15. Kali ini kita akan masuk dalam tahap tahap aplikasi
komponen LDR, cara ini kami dapat via internet untuk
kita tela’ah bersama.
• LDR
• Resistor 33k
& 1 mili ohm
• SCR FIR 3D
• 4 buah diode
1N 4007
• Lampu 220 v
• PCB
• Dan
peralatan
pemasangan

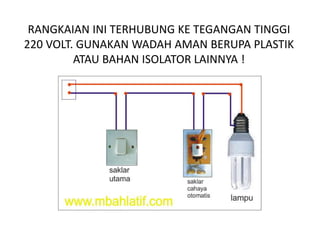

16. RANGKAIAN INI TERHUBUNG KE TEGANGAN TINGGI
220 VOLT. GUNAKAN WADAH AMAN BERUPA PLASTIK
ATAU BAHAN ISOLATOR LAINNYA !

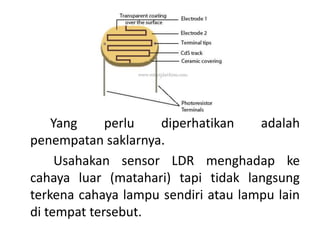

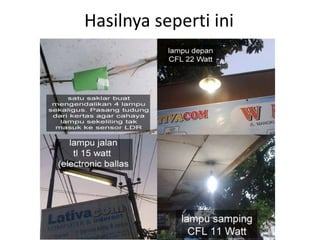

17. Yang perlu diperhatikan adalah
penempatan saklarnya.
Usahakan sensor LDR menghadap ke
cahaya luar (matahari) tapi tidak langsung
terkena cahaya lampu sendiri atau lampu lain
di tempat tersebut.
