Lampu otomatis
Dokumen ini menjelaskan tentang perancangan sistem lampu otomatis berbasis Light Dependent Resistor (LDR) yang berfungsi mendeteksi cahaya untuk mengontrol nyala/mati lampu LED. Prototipe diuji dalam kondisi dalam ruangan dan luar ruangan serta dilakukan kalibrasi dan analisis hasil pengujian. Kesimpulan menunjukkan bahwa lampu otomatis berfungsi baik, menyala saat gelap dan mati saat terang.
More Related Content
Lampu otomatis
- 1. LAMPU OTOMATIS Oleh: Muh Fakhri/ D41112286 Muh Ihsan Shalihin / D41112256 Faizal Nahrir / D41112107 Matakuliah Perancangan Sistem Elektronika Jurusan Elektro Fakultas Teknik Universitas Hasanuddin 2015

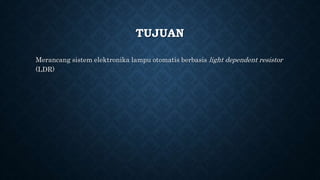

- 2. TUJUAN Merancang sistem elektronikalampu otomatis berbasis light dependent resistor (LDR)

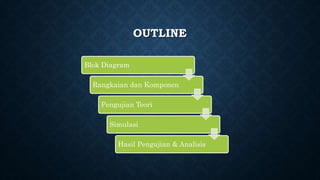

- 3. OUTLINE Blok Diagram Rangkaian danKomponen Pengujian Teori Simulasi Hasil Pengujian & Analisis
- 4. BLOK DIAGRAM Sistem Lampu (Transistor) SensorLDR mendeteksi cahaya Lampu LED Menyala/Mati

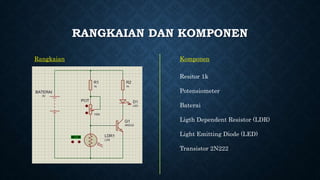

- 5. RANGKAIAN DAN KOMPONEN RangkaianKomponen Resitor 1k Potensiometer Baterai Ligth Dependent Resistor (LDR) Light Emitting Diode (LED) Transistor 2N222
- 6. PENGUJIAN TEORI Rldr =1.5 Kohm Cahaya gelap Cahaya terang Rldr = 180 Kohm Vb = 1.5k/(1.5k+1k+20k) * 3V = 0.2V Vb = 180k/(180k+1k+20k) * 3V = 2.69V LED menyala (I=3mA) LED mati (I=0 mA) Transistor off Transistor on

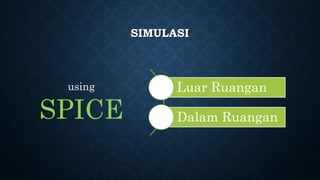

- 7.

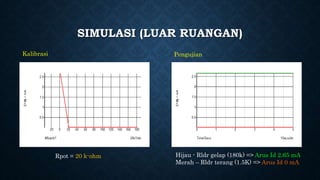

- 8. SIMULASI (LUAR RUANGAN) Kalibrasi Rpot= 20 k-ohm Pengujian Hijau - Rldr gelap (180k) => Arus Id 2.65 mA Merah – Rldr terang (1.5K) => Arus Id 0 mA

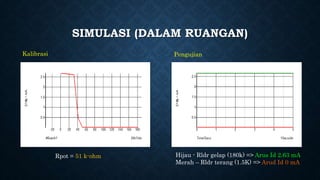

- 9. SIMULASI (DALAM RUANGAN) Kalibrasi Rpot= 51 k-ohm Pengujian Hijau - Rldr gelap (180k) => Arus Id 2.63 mA Merah – Rldr terang (1.5K) => Arud Id 0 mA

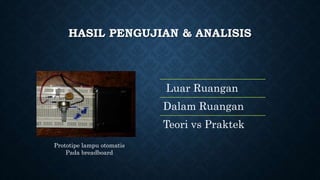

- 10. HASIL PENGUJIAN &ANALISIS Luar Ruangan Dalam Ruangan Teori vs Praktek Prototipe lampu otomatis Pada breadboard
- 11. HASIL PENGUJIAN Kalibrasi Rpot =51 k-ohm Pengujian Terang Lampu menyala - arus Id = 3 mA Lampu mati - arus Id = 0 mA Gelap Luar Ruangan

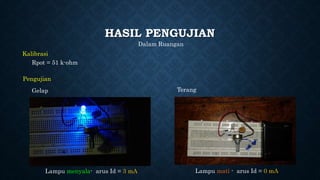

- 12. HASIL PENGUJIAN Kalibrasi Rpot =51 k-ohm Pengujian Terang Lampu menyala- arus Id = 3 mA Lampu mati - arus Id = 0 mA Gelap Dalam Ruangan

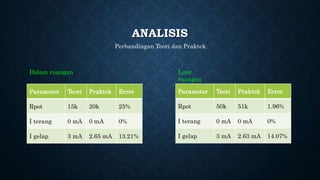

- 13. ANALISIS Parameter Teori PraktekError Rpot 15k 20k 25% I terang 0 mA 0 mA 0% I gelap 3 mA 2.65 mA 13.21% Parameter Teori Praktek Error Rpot 50k 51k 1.96% I terang 0 mA 0 mA 0% I gelap 3 mA 2.63 mA 14.07% Perbandingan Teori dan Praktek Dalam ruangan Luar ruangan

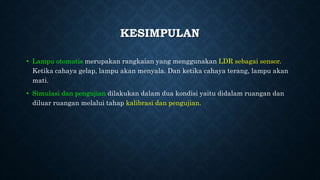

- 14. KESIMPULAN • Lampu otomatismerupakan rangkaian yang menggunakan LDR sebagai sensor. Ketika cahaya gelap, lampu akan menyala. Dan ketika cahaya terang, lampu akan mati. • Simulasi dan pengujian dilakukan dalam dua kondisi yaitu didalam ruangan dan diluar ruangan melalui tahap kalibrasi dan pengujian.
- 15.
- 16.
- 17.
