Dokumen tersebut membahas tentang standar kompetensi dan kompetensi dasar serta materi pelajaran tentang sistem elektrokimia yang melibatkan energi listrik, termasuk penjelasan tentang sel volta, indikator pembelajaran, dan contoh soal uji kompetensi.

2. MENU UTAMA
STANDAR KOMPETENSI DAN
KOMPETENSI DASAR
INDIKATOR
MATERI
UJI KOMPETENSI
PROFIL ANGGOTA
KELOMPOK

3. ♫♫ Standar kompetensi:
2. Menerapkan konsep reaksi redoks
dalam sistem elektrokimia yang
melibatkan energi listrik dan
kegunaannya dalam industri
♫ Kompetensi dasar :
2.1 Menerapkan konsep reaksi redoks
dalam sistem elektrokimia yang
melibatkan energi listrik dan
kegunaannya dalam industri.
Main Menu

4. INDIKATOR :
♥Menjelaskan bagaimana energi listrik
dihasilkan dari reaksi redoks dalam sel
volta.
♥Menjelaskan prinsip sel–sel volta yang
banyak digunakan dalam kehidupan.
Menu utama

5. MATERI
SEL VOLTA
SEL
ELEKTROKIMIA
SEL
ELEKTROLISIS
Next

6. SEL VOLTA
Sel Volta adalah : rangkaian sel yang
dapat menghasilkan arus listrik.
Dalam sel tersebut terjadi perubahan
dari reaksi redoks menghasilkan arus
listrik
Next

7. Rangkaian Sel Volta :
e
Bagaimana arus listrik terjadi ?
Apa fungsi masing – masing komponen dalam rangkaian tersebut?
Next

8. RANGKAIAN SEL VOLTA DALAM PERCOBAAN
Dalam rangkaian gambar berikut digunakan
larutan ZnSO4 1 M dan CuSO4 1 M
Zn : anoda (elektroda - )
Cu : katoda (elektroda +)
Jembatan garam berisi
V
larutan garam KNO3
yang diikat dengan agar-
Zn Jembatam garam Cu
agar
E sel = 1,10 V
ZnSO4 CuSO4
Next

9. Persamaan reaksi redoks pada sel :
Oksidasi : Zn (s)  Zn 2+ (aq) + 2e E = +0,76 V
Reduksi : Cu 2+ (aq) + 2e  Cu (s) E = + 0,34 V
Reaksi Sel : Zn (s) + Cu2+ (aq)  Zn2+ (aq) + Cu (s)
Notasi sel : Zn / Zn2+ // Cu2+ / Cu
(Anode ,Oksidasi) ( katode , reduksi )
Next

10. 1. Sel Kering (Sel Leclanche)
2. Sel Aki
3. Sel Perak Oksida
4. Sel Nikel Cadmium (Nikad)
5. Sel Bahan Bakar
Next

11. 1. Sel Kering (Sel Leclanche)
 Dikenal sebagai batu baterai
 Terdiri dari katode yang berasal dari karbon(grafit) dan anode
logam zink
 Elektrolit yang dipakai berupa pasta campuran MnO2, serbuk
karbon dan NH4Cl
 Kerugian sel keringadalah tidak dapat diisi ulang, energi yang
dihasilkan relatif kecil dan tidak dapat disimpan terlalu lama
Persamaan reaksinya :
Katode : 2MnO2 + 2H+ + 2e  Mn2O3 + H2O
Anode : Zn  Zn2+ + 2e
Reaksi sel : 2MnO2 + 2H+ + Zn  Mn2O3 + H2O + Zn2+
Next

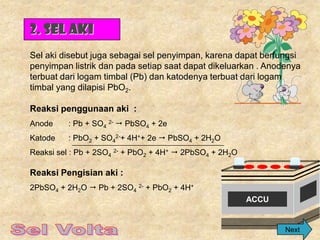

12. 2. Sel Aki
Sel aki disebut juga sebagai sel penyimpan, karena dapat berfungsi
penyimpan listrik dan pada setiap saat dapat dikeluarkan . Anodenya
terbuat dari logam timbal (Pb) dan katodenya terbuat dari logam
timbal yang dilapisi PbO2.
Reaksi penggunaan aki :
Anode : Pb + SO4 2-  PbSO4 + 2e
Katode : PbO2 + SO42-+ 4H++ 2e  PbSO4 + 2H2O
Reaksi sel : Pb + 2SO4 2- + PbO2 + 4H+  2PbSO4 + 2H2O
Reaksi Pengisian aki :
2PbSO4 + 2H2O  Pb + 2SO4 2- + PbO2 + 4H+
ACCU
Next

13. 3. Sel Perak Oksida
Sel ini banyak digunakan untuk arloji, kalkulator dan alat
elektronik. Kerugiannya berdampak pada lingkungan, yaitu
menghasilkan limbah yang sulit diuraikan lingkungan.
Reaksi yang terjadi :
Anoda : Zn(s) + 2OH-(l)  Zn(OH)2(s) + 2e
Katoda : Ag2O(s) + H2O(l) + 2e  2Ag(s) + 2OH-(aq)
Reaksi Sel : Zn(s) + Ag2O(s) + H2O(l)  Zn(OH)2(s) + 2Ag(s)
Potensial sel yang dihasilkan adalah 1,34 V
Next

14. 4. Sel Nikel Cadmium (Nikad)
Sel Nicad merupakan sel kering yang dapat diisi kembali
(rechargable). Anodenya terbuat dari Cd dan katodenya
berupa Ni2O3 (pasta). Beda potensial yang dihasilkan
sebesar 1,29 V. Reaksinya dapat balik :
NiO(OH).xH2O + Cd + 2H2O 2Ni(OH)2.yH2O + Cd(OH)2
Next

15. 5. Sel Bahan Bakar
Sel Bahan bakar merupakan sel Galvani dengan
pereaksi – pereaksinya (oksigen dan
hidrogen) dialirkan secara kontinyu ke dalam
elektrode berpori. Sel ini terdiri atas
anode dari nikel, katode dari nikel oksida
dan elektrolit KOH.
Reaksi yang terjadi :
Anode : 2H2(g) + 4OH-(aq) 4H2O(l) + 4e
Katode : O2(g) + 2H2O(l) + 4e 4OH-(aq)
Reaksi sel : 2H2(g) + O2 2H2O(l)
Main Menu

16. Sel Volta
1

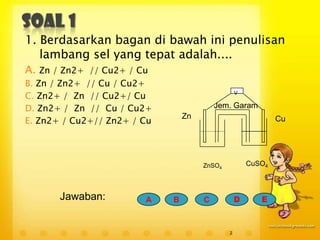

17. 1. Berdasarkan bagan di bawah ini penulisan
lambang sel yang tepat adalah....
A. Zn / Zn2+ // Cu2+ / Cu
B. Zn / Zn2+ // Cu / Cu2+
C. Zn2+ / Zn // Cu2+/ Cu V
D. Zn2+ / Zn // Cu / Cu2+ Jem. Garam
Zn
E. Zn2+ / Cu2+// Zn2+ / Cu Cu
ZnSO4 CuSO4
Jawaban: A B C D E
2

18. Selamat jawaban anda benar
3

19. Anda belum
beruntung
Ulangi lagi
4

20. Soal 2
Sel Volta berikut ini yang sering disebut dengan Sel
Leclanche
A.Aki
B.Batu baterai
C.Sel perak oksida
D.Sel nikel cadium
E.Sel bahan bakar
Jawab : A B C D E

21. Selamat jawaban anda benar
3

22. Anda belum
beruntung
Coba lagi
4

23. Exit
