いにしえ的ななにか、カニか? RISC-V picoRV32, e203 改造 オレオレ命令追加した
1.
いにしえ的ななにか、カニか? RISC-V picoRV32, e203 改造 オレオレ命令追加した 2023/DEC/02 たけおか@AXE @takeoka
2.
… 今は無き Tang Primer 廃番。EG4S20
, Tang Primer FPGA あらかじめ RISC-Vが焼かれている Humming bird E203 core Verilogで書かれている 秋月で¥2,580円 だった 結構いいものだった… Tang Nano9K Gowin GW1NR-9 FPGAチップ LUT4:8640個 https://akizukidenshi.com/catalog/g/gM-17448/ https://wiki.sipeed.com/hardware/en/tang/Tang-Nano- 9K/Nano-9K.html
3.
Humming bird E203
core 2段パイプライン RV32IMAC 命令セット 密結合メモリ ITCM (Instruction Tightly Coupled Memory) DTCM (Data Tightly Coupled Memory) オープンソース Githubにある Apacheライセンス 下記より引用解説: https://content.riscv.org/wp-content/uploads/2018/07/Shanghai- 1110_HummingBirdE200forShanghaiDay_v1.pdf Hummingbird Ultra-Low-Power 32bits RISC-V Processor Core
4.
picorv32 picorv32 , nano
9k用 https://github.com/sipeed/TangNano-9K-example/tree/main/picotiny pico rv32 https://github.com/YosysHQ/picorv32 picosoc https://github.com/YosysHQ/picorv32/blob/master/picosoc/README.md 大変、単純なCPUコア コンパクト 改造しやすい クロック周波数は上げにくい
5.
picorv32,e203に命令追加した “B”拡張命令が無かった。 Parity: ワード中の”1”の個数の偶/奇を得る Population Count:ワード中の”1”の数を数える Alpha(CTPOP)にはある Count
Leading Zeros(CLZ) x86(lzcnt,bsf), ARM(clz), Power(cntlzd,cntlzw), Sparc2011(lzcnt),Mips32(clz),Alpha(CTLZ), VAX(Find First Set(ffs)),68020(bfffo)にはある Count Trailing Zero(CTZ) x86(tzcnt),PowerISA3(cnttzw,cnttzd),Alpha(CTTZ)にある bit reverse: ワードのビット順を逆転 Halt Exchange: ワードを半分に切って、その上下を入れ替え Quarter Exchange:ハーフ・ワード内でその半分(1/4)を入れ替え
6.

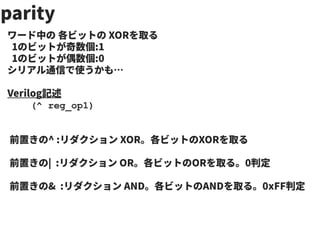

parity ワード中の 各ビットの XORを取る 1のビットが奇数個:1 1のビットが偶数個:0 シリアル通信で使うかも… Verilog記述 (^
reg_op1) 前置きの^ :リダクション XOR。各ビットのXORを取る 前置きの| :リダクション OR。各ビットのORを取る。0判定 前置きの& :リダクション AND。各ビットのANDを取る。0xFF判定
7.
遅いclz Count Leading
Zeros ワード中で、MSB(最左)から0が何個 続くかを数える。 一番上(左)の1の位置がわかる。 この実装だと、32個の比較の後、 結果が得られる。 遅い ↓ クロック周波数の足を引っ張る Verilog記述→ /* clz 24bit for pmmp0, Slow*/ assign nsh_pmmp[5:0] = pmmp0[23] ? 6'd0 :( pmmp0[22] ? 6'd1 :( pmmp0[21] ? 6'd2 :( pmmp0[20] ? 6'd3 :( pmmp0[19] ? 6'd4 :( pmmp0[18] ? 6'd5 :( pmmp0[17] ? 6'd6 :( pmmp0[16] ? 6'd7 :( pmmp0[15] ? 6'd8 :( pmmp0[14] ? 6'd9 :( pmmp0[13] ? 6'd10 :( pmmp0[12] ? 6'd11 :( pmmp0[11] ? 6'd12 :( pmmp0[10] ? 6'd13 :( pmmp0[9] ? 6'd14 :( pmmp0[8] ? 6'd15 :( pmmp0[7] ? 6'd16 :( pmmp0[6] ? 6'd17 :( pmmp0[5] ? 6'd18 :( pmmp0[4] ? 6'd19 :( pmmp0[3] ? 6'd20 :( pmmp0[2] ? 6'd21 :( pmmp0[1] ? 6'd22 :( pmmp0[0] ? 6'd23 : 6'd24 )))))))))))))))))))))));
8.
「ハッカーのたのしみ」本を読むべし エエこと書いてある! Hacker's Delight (原書は2nd
Editionになっている) 出版社: エスアイビーアクセス (2004/09) ISBN-10: 4434046683 clz,clz,population は、この本で勉強
9.
速い clz Count
Leading Zeros ワード中で、MSB(最左)から0が何個 続くかを数える。 一番上(左)の1の位置がわかる。 ●判断(?)5段、 !( |(clzx0[X:Y]))演算4段 の9段の演算になる Verilog記述 //// clz wire [31:0] clzx0,clzx1,clzx2,clzx3,clzx4,clzx5,n1,n2,n3,n4,n5,xx1,xx2,xx3,xx4; assign clzx0[31:0] = reg_op1; assign xx1 = !( |(clzx0[31:16])); // & 32'hFFFF0000 assign clzx1[31:0] = xx1 ? clzx0[31-16:0] << 16 : clzx0[31:0] ; assign n1 = (xx1 ? 32'd16 : 32'd0); assign xx2 = !(|(clzx1[31:24])); assign clzx2[31:0] = xx2 ? clzx1[31-8:0] << 8 : clzx1[31:0] ; assign n2 = n1 + (xx2 ? 32'd8 : 32'd0); assign xx3 = !(|(clzx2[31:28])); assign clzx3[31:0] = xx3 ? clzx2[31-4:0] << 4 : clzx2[31:0] ; assign n3 = n2 + (xx3 ? 32'd4 : 32'd0); assign xx4 = !(|(clzx3[31:30])); assign clzx4[31:0] = xx4 ? clzx3[31-2:0] << 2 : clzx3[31:0] ; assign n4 = n3 + (xx4 ? 32'd2 : 32'd0); assign n5 = n4 + !clzx4[31]; //add inverse of MSB wire [31:0] clz_res = !(|(reg_op1))?
10.
最下位(?) 細粒度 並列 assign
xx1 = !( |(clzx0[31:16])); assign clzx1[31:0] = xx1 ? clzx0[31-16:0] << 16 : clzx0[31:0] ; assign n1 = (xx1 ? 32'd16 : 32'd0); ●clzx1 と n1 は、同時に計算される ● n1 が参照されるのは、clzx1 … より 少し後だが ●assign clzx1[31:0] = xx1 ? clzx0[15:0] << 16 は、配線の接続となって、シフト演算されない(ことを願う) { clzx0[15:0], 16'd0 } … とか書いた方がいいか
11.
ビット選択と線(ワイヤ) ワード中で、MSB(最左)から0が何個 続くかを数える。 一番上(左)の1の位置がわかる。 Verilog記述 assign xx1
= !( |(clzx0[31:16])); ↓あまり良くないことが起きるかも…(通常なら、最適化されて↑になるはず) assign xx1 = !( clzx0[31:0] & 32'hFFFF0000) 1 1 1 1
12.
ctz Count Trailing
Zero ワード中で、LSB(最右)から0が何個 続くかを数える。 一番下(右)の1の位置がわかる。 clzと同様 Verilog記述 /// ctz wire [31:0] ctzx0;wire [15:0] ctzx1; wire [7:0] ctzx2; wire [3:0] ctzx3; wire [1:0] ctzx4; wire [5:0] m1, m2, m3, m4, m5; wire yy1,yy2,yy3,yy4; assign ctzx0[31:0] = reg_op1; assign yy1 = !( |(ctzx0[15:0])); // & 32'h0000FFFF assign ctzx1[15:0] = yy1 ? (ctzx0[31:16]) : ctzx0[15:0] ; assign m1 = (yy1 ? 32'd16 : 32'd0); assign yy2 = !(|(ctzx1[7:0])); // & 32'h000000FF assign ctzx2[7:0] = yy2 ? (ctzx1[15:8]) : ctzx1[7:0] ; assign m2 = m1 + (yy2 ? 32'd8 : 32'd0); assign yy3 = !(|(ctzx2[3:0])); // & 32'h000000F assign ctzx3[3:0] = yy3 ? (ctzx2[7:4]) : ctzx2[3:0] ; assign m3 = m2 + (yy3 ? 32'd4 : 32'd0); assign yy4 = !(|(ctzx3[1:0])); // & 32'h0000003 assign ctzx4[1:0] = yy4 ? (ctzx3[3:2]) : ctzx3[1:0] ; assign m4 = m3 + (yy4 ? 32'd2 : 32'd0); assign m5 = m4 + !ctzx4[0]; //add inverse of LSB wire [31:0] ctz_res = !(|(reg_op1)) ? 32'd32 : m5;
13.
population ワード中の 1のビットの 数を数える Verilog記述 ////
population wire [31:0] popx0, popx1, popx2, popx3, popx4, pop_res; assign popx0 = reg_op1; assign popx1 = (popx0 & 32'h55555555) + ((popx0 >> 1)& 32'h55555555); assign popx2 = (popx1 & 32'h33333333) + ((popx1 >> 2)& 32'h33333333); assign popx3 = (popx2 & 32'h0f0f0f0f) + ((popx2 >> 4)& 32'h0f0f0f0f); assign popx4 = (popx3 & 32'h00ff00ff) + ((popx3 >> 8)& 32'h00ff00ff); assign pop_r = (popx4 & 32'h0000ffff) + ((popx4 >>16)& 32'h0000ffff);
14.
bit reverse ワード中のビットの順序を逆にする Verilog記述 //// bit
reverse alu_brev <= {reg_op1[0],reg_op1[1],reg_op1[2],reg_op1[3], reg_op1[4],reg_op1[5],reg_op1[6],reg_op1[7], reg_op1[8],reg_op1[9],reg_op1[10],reg_op1[11], reg_op1[12],reg_op1[13],reg_op1[14],reg_op1[15], reg_op1[16],reg_op1[17],reg_op1[18],reg_op1[19], reg_op1[20],reg_op1[21],reg_op1[22],reg_op1[23], reg_op1[24],reg_op1[25],reg_op1[26],reg_op1[27], reg_op1[28],reg_op1[29],reg_op1[30],reg_op1[31] };
15.

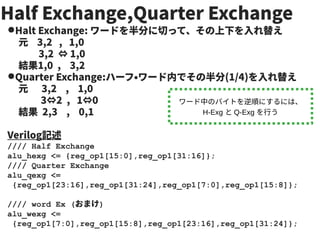

Half Exchange,Quarter Exchange ●Halt
Exchange: ワードを半分に切って、その上下を入れ替え 元 3,2 , 1,0 3,2 ⇔ 1,0 結果1,0 , 3,2 ●Quarter Exchange:ハーフ・ワード内でその半分(1/4)を入れ替え 元 3,2 , 1,0 3⇔2 , 1⇔0 結果 2,3 , 0,1 Verilog記述 //// Half Exchange alu_hexg <= {reg_op1[15:0],reg_op1[31:16]}; //// Quarter Exchange alu_qexg <= {reg_op1[23:16],reg_op1[31:24],reg_op1[7:0],reg_op1[15:8]}; //// word Ex (おまけ) alu_wexg <= {reg_op1[7:0],reg_op1[15:8],reg_op1[23:16],reg_op1[31:24]}; ワード中のバイトを逆順にするには、 H-Exg と Q-Exg を行う
16.
以上
