昔の外付けキャッシュ & コヒーレント・キャッシュ
Cache and Snooping. Address bus is used for communication of CPU Cores
昔の外付けキャッシュ & コヒーレント・キャッシュ
- 1.
- 2. 2 竹岡って誰? 1977年(高校2年生): MITのJames Slagleの書いたAIの教科書(日本語版)を読んで、 「○×」を打つプログラムを8bitマイコンTK-80(8080,RAM512Bytes)の機械語で書く 1980年代:UNIXのサーバクライアント方式の仮名漢字変換システムWnn、国産シンクライアント(X Window端末”XMiNT”)などの設計開発に携わる。TCP/IPスタックの独自実装。Temporal Prolog実装 1990年代初頭: 1024PE規模の超並列計算機”SM-1”(豊橋技科大 湯淺研,住友金属)のLSIハード ウェア、ソフトウェアの設計開発に携わる。Common Lispで開発ツール書いた。 1992年:(株)アックスを興し、マイクロカーネルXTALを設計。XTALはオリンパス社製デジタルカメラ、 シャープ ザウルスなどに使用された。アックスは、人工知能を開発&販売中 2015年: Tier IVの社長を拝命 (アックス社長と兼任) OSSコンソーシアム副会長, JASA技術本部長/理事,PCクラスタコンソーシアム理事,DEOS協会事務局長 超並列計算機SM-1 (1992年) シンクライアント XMiNT (1988年) オリンパス デジカメ (2000年) カラーザウルス(1996年)
- 3. 昔 ● CPUチップの外に キャッシュ –キャッシュはCPU(コア)チップの外 – 高速RAM(SRAM)キャッシュ・コントローラLSIに内蔵だったり、外付 けだったり – DRAM (遅い) – 昔(1990年代前半)も、コヒーレンシを保つキャッシュ・コントローラ LSIはあった(はず。データシートが見つからない) CPU コア メイン・ メモリ (DRAM) SRAM データ データ データ アドレス アドレス アドレス ※キャッシュ制御のための詳細は省略 ※アドレスの一部は、直にSRAMにい くものもある キャッシュ コントローラ キャッシュしている アドレスの表 キャッシュ

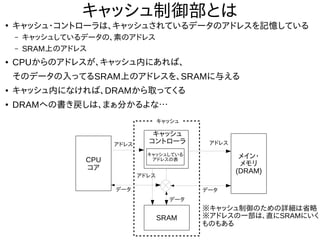

- 4. キャッシュ制御部とは ● キャッシュ・コントローラは、キャッシュされているデータのアドレスを記憶している – キャッシュしているデータの、素のアドレス – SRAM上のアドレス ●CPUからのアドレスが、キャッシュ内にあれば、 そのデータの入ってるSRAM上のアドレスを、SRAMに与える ● キャッシュ内になければ、DRAMから取ってくる ● DRAMへの書き戻しは、まぁ分かるよな… CPU コア メイン・ メモリ (DRAM) SRAM データ データ データ アドレス アドレス アドレス ※キャッシュ制御のための詳細は省略 ※アドレスの一部は、直にSRAMにいく ものもある キャッシュ コントローラ キャッシュしている アドレスの表 キャッシュ

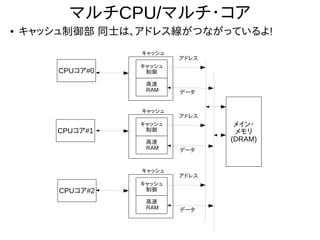

- 5.

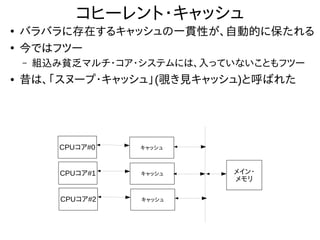

- 6.
- 7. スヌープ(コヒーレント)・キャッシュ ● キャッシュ制御部 同士は、アドレス線がつながっているよ! ●みんな、アドレス・バスを覗き見(スヌープ)している ● 書き換わったキャッシュから、情報をブロードキャスト – 「インバリッド情報」は、アドレスのみでいい ● キャッシュ同士が、主にアドレス情報を交換 ● アドレス・バスに少しだけ制御線を増やすなどして、インバリッド情報を通信できるようした – 「キャッシュ・プロトコル」などという CPUコア#0 メイン・ メモリ (DRAM) キャッシュ 制御 高速 RAM キャッシュ アドレス データ キャッシュ 制御 高速 RAM キャッシュ アドレス データ CPUコア#1
- 8. 8 スヌープ・キャッシュはXeroxから ● Xerox Dシリーズ ● DシリーズはAIマシン ● Smalltalk, Interlisp-D,Mesa ● Alto ● 世界で初めて(?)マウスが付いた機械 ● ウインドウ・システム ● コヒーレント・キャッシュが最初に開発されたのは、 Xerox Dragon (1987年ごろ) ● http://dl.acm.org/citation.cfm?id=36185 ● DEC Firefly ● Dragonの後継 https://en.wikipedia.org/wiki/DEC_Firefly ● CRAY CS6400 ● Dragonの後継 ● https://en.wikipedia.org/wiki/Cray_CS6400 DEC Firefly (Dragonの後継) Alto Star (Dandelion)

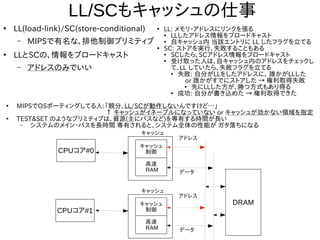

- 9. LL/SCもキャッシュの仕事 ● LL(load-link)/SC(store-conditional) – MIPSで有名な、排他制御プリミティブ ● LLとSCの、情報をブロードキャスト – アドレスのみでいい CPUコア#0 DRAM キャッシュ 制御 高速 RAM キャッシュ アドレス データ キャッシュ 制御 高速 RAM キャッシュ アドレス データ CPUコア#1 ● LL:メモリ・アドレスにリンクを張る ● LLしたアドレス情報をブロードキャスト ● 自キャッシュ内 当該エントリに LL したフラグを立てる ● SC: ストアを実行、失敗することもある ● SCしたら、SCアドレス情報をブロードキャスト ● 受け取った人は、自キャッシュ内のアドレスをチェックし て、LL していたら、失敗フラグを立てる ● 失敗: 自分がLLをしたアドレスに、 誰かがLLした or 誰かがすでにストアした → 権利取得失敗 ● 先にLLした方が、勝つ方式もあり得る ● 成功: 自分が書き込めた → 権利取得できた ● MIPSでOSポーティングしてる人:「親分、LL/SCが動作しないんですけど…」 ↑ キャッシュがイネーブルになっていない or キャッシュが効かない領域を指定 ● TEST&SET のようなプリミティブは、資源(主にバスなど)を専有する時間が長い – システムのメイン・バスを長時間 専有されると、システム全体の性能が ガタ落ちになる
- 10. 参考 ● Bus snooping(バス・スヌーピング) https://en.wikipedia.org/wiki/Bus_snooping ● Cache coherence(キャッシュ一貫性) https://en.wikipedia.org/wiki/Cache_coherence ● Directory-based cache coherence(ディレクトリ・ベースのキャッシュ一貫性) https://en.wikipedia.org/wiki/Directory-based_cache_coherence ● LL/SC https://en.wikipedia.org/wiki/Load-link/store-conditional ● Xerox Dragon (Cray CS6400 へリダイレクトされる) https://en.wikipedia.org/wiki/Cray_CS6400 ● Dragon Protocol https://en.wikipedia.org/wiki/Dragon_protocol ● Firefly https://en.wikipedia.org/wiki/Firefly_(cache_coherence_protocol)
