1. PENGENALAN KEPADA ALGORITMA,
PSEUDOKOD DAN CARTA ALIR

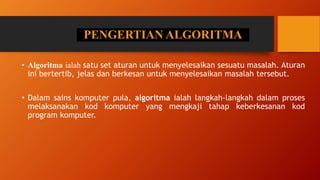

2. PENGERTIAN ALGORITMA
• Algoritma ialah satu set aturan untuk menyelesaikan sesuatu masalah. Aturan
ini bertertib, jelas dan berkesan untuk menyelesaikan masalah tersebut.
• Dalam sains komputer pula, algoritma ialah langkah-langkah dalam proses
melaksanakan kod komputer yang mengkaji tahap keberkesanan kod
program komputer.

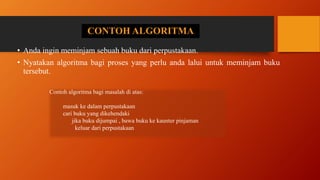

3. CONTOH ALGORITMA
• Anda ingin meminjam sebuah buku dari perpustakaan.
• Nyatakan algoritma bagi proses yang perlu anda lalui untuk meminjam buku
tersebut.
Contoh algoritma bagi masalah di atas:
masuk ke dalam perpustakaan
cari buku yang dikehendaki
jika buku dijumpai , bawa buku ke kaunter pinjaman
keluar dari perpustakaan

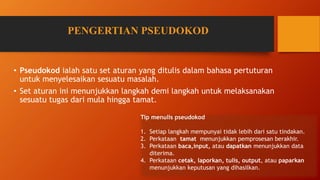

4. • Pseudokod ialah satu set aturan yang ditulis dalam bahasa pertuturan
untuk menyelesaikan sesuatu masalah.
• Set aturan ini menunjukkan langkah demi langkah untuk melaksanakan
sesuatu tugas dari mula hingga tamat.
Tip menulis pseudokod
1. Setiap langkah mempunyai tidak lebih dari satu tindakan.
2. Perkataan tamat menunjukkan pemprosesan berakhir.
3. Perkataan baca,input, atau dapatkan menunjukkan data
diterima.
4. Perkataan cetak, laporkan, tulis, output, atau paparkan
menunjukkan keputusan yang dihasilkan.
PENGERTIAN PSEUDOKOD

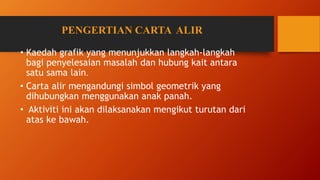

5. PENGERTIAN CARTA ALIR
• Kaedah grafik yang menunjukkan langkah-langkah
bagi penyelesaian masalah dan hubung kait antara
satu sama lain.
• Carta alir mengandungi simbol geometrik yang
dihubungkan menggunakan anak panah.
• Aktiviti ini akan dilaksanakan mengikut turutan dari
atas ke bawah.

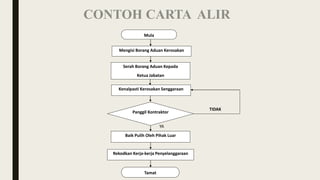

6. CONTOH CARTA ALIR
Mengisi Borang Aduan Kerosakan
Baik Pulih Oleh Pihak Luar
Serah Borang Aduan Kepada
Ketua Jabatan
Kenalpasti Kerosakan Senggaraan
Rekodkan Kerja-kerja Penyelanggaraan
Mula
Tamat
Panggil Kontraktor
YA
TIDAK

7. MENERANGKAN MAKNA SIMBOL DALAM CARTA ALIR
Simbol Makna / Fungsi Penerangan
MULA / TAMAT Mula dan tamat sesuatu aktiviti
PROSES Aktiviti atau proses
PILIHAN
Menguji sama ada benar atau salah
ALIRAN Aliran aktiviti
PENYAMBUNG Menggabungkan aliran yang berlainan
INPUT / OUTPUT
Operasi input
Operasi output

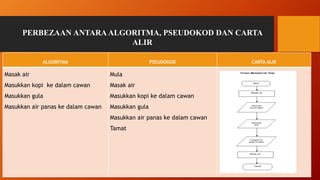

8. ALGORITMA PSEUDOKOD CARTA ALIR
Masak air
Masukkan kopi ke dalam cawan
Masukkan gula
Masukkan air panas ke dalam cawan
Mula
Masak air
Masukkan kopi ke dalam cawan
Masukkan gula
Masukkan air panas ke dalam cawan
Tamat
PERBEZAAN ANTARA ALGORITMA, PSEUDOKOD DAN CARTA
ALIR

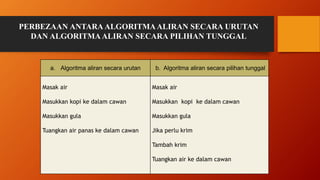

9. a. Algoritma aliran secara urutan b. Algoritma aliran secara pilihan tunggal
Masak air
Masukkan kopi ke dalam cawan
Masukkan gula
Tuangkan air panas ke dalam cawan
Masak air
Masukkan kopi ke dalam cawan
Masukkan gula
Jika perlu krim
Tambah krim
Tuangkan air ke dalam cawan
PERBEZAAN ANTARA ALGORITMAALIRAN SECARA URUTAN
DAN ALGORITMAALIRAN SECARA PILIHAN TUNGGAL

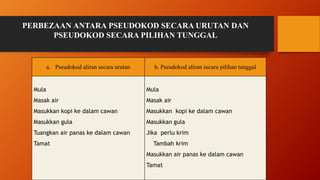

10. a. Pseudokod aliran secara urutan b. Pseudokod aliran secara pilihan tunggal
Mula
Masak air
Masukkan kopi ke dalam cawan
Masukkan gula
Tuangkan air panas ke dalam cawan
Tamat
Mula
Masak air
Masukkan kopi ke dalam cawan
Masukkan gula
Jika perlu krim
Tambah krim
Masukkan air panas ke dalam cawan
Tamat
PERBEZAAN ANTARA PSEUDOKOD SECARA URUTAN DAN
PSEUDOKOD SECARA PILIHAN TUNGGAL

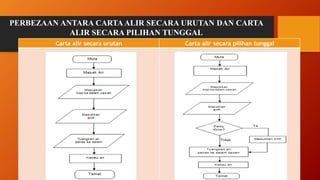

11. Carta alir secara urutan Carta alir secara pilihan tunggal
PERBEZAAN ANTARA CARTA ALIR SECARA URUTAN DAN CARTA
ALIR SECARA PILIHAN TUNGGAL

12. ALGORITMA BERDASARKAN SITUASI SECARA URUTAN DAN SECARA PILIHAN TUNGGAL
Situasi 1:
Azmi hendak menghadiri temu duga di sebuah bangunan di tingkat 11. Azmi hendak menghadiri
temu duga di sebuah bangunan di tingkat 11. Jika lif rosak Azmi perlu naik tangga.
ALGORITMA SECARA URUTAN ALGORITMA SECARA PILIHAN TUNGGAL
Sila berada di hadapan pintu lif
Tekan butang naik
Masuk ke dalam lif apabila pintu terbuka
Tekan butang nombor 11
Tunggu sehingga sampai ke tingkat 11
Keluar dari lif apabila pintu lif terbuka
Berjalan ke tempat temu duga
Sila berada di hadapan pintu lif
Tekan butang naik
Masuk ke dalam lif apabila pintu terbuka
Jika lif rosak, gunakan tangga ke tingkat 11
Masuk ke dalam lif apabila pintu terbuka
Tekan butang nombor 11
Tunggu sehingga sampai ke tingkat 11
Keluar dari lif apabila pintu lif terbuka
Berjalan ke tempat temu duga

13. PSEUDOKOD?
• Pseudokod kompleks ialah satu pseudokod panjang yang mengandungi
gabungan pseudokod secara urutan dan pseudokod secara pilihan tunggal dan
boleh dipisahkan kepada beberapa pseudokod yang lebih ringkas.
• Pseudokod secara urutan ialah set arahan penyelesaian masalah langkah demi
langkah untuk melaksanakan sesuatu tugas dari mula hingga tamat.
• Pseudokod secara pilihan tunggal pula ialah set arahan penyelesaian masalah
yang mempunyai satu pilihan.

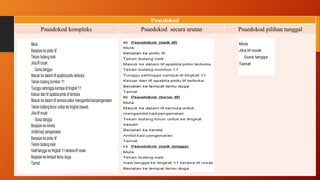

14. Psuedokod
Psuedokod kompleks Psuedokod secara urutan Psuedokod pilihan tunggal

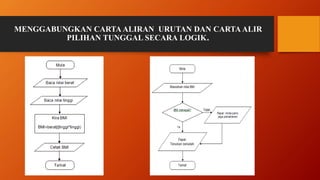

15. MENGGABUNGKAN CARTA ALIRAN URUTAN DAN CARTA ALIR
PILIHAN TUNGGAL SECARA LOGIK.

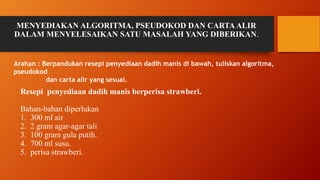

16. MENYEDIAKAN ALGORITMA, PSEUDOKOD DAN CARTA ALIR
DALAM MENYELESAIKAN SATU MASALAH YANG DIBERIKAN.
Resepi penyediaan dadih manis berperisa strawberi.
Bahan-bahan diperlukan
1. 300 ml air
2. 2 gram agar-agar tali
3. 100 gram gula putih.
4. 700 ml susu.
5. perisa strawberi.
Arahan : Berpandukan resepi penyediaan dadih manis di bawah, tuliskan algoritma,
pseudokod
dan carta alir yang sesuai.

17. MENYEDIAKAN ALGORITMA, PSEUDOKOD DAN CARTA ALIR
DALAM MENYELESAIKAN SATU MASALAH YANG DIBERIKAN.
Contoh Algoritma
Sediakan sebuah periuk
Masukkan air dan didihkan
Masukkan agar-agar dan gula
Titiskan perisa strawberi
Masukkan susu cair
Setelah susu mula mendidih
Padamkan api
Sejukkan dadih selama 15 minit
Masukkan ke dalam bekas
Sejukkan di dalam peti sejuk
Hidangkan dadih

18. MENYEDIAKAN ALGORITMA, PSEUDOKOD DAN CARTA ALIR
DALAM MENYELESAIKAN SATU MASALAH YANG DIBERIKAN.
Contoh Pseudokod
Mula
Masukkan air ke dalam periuk
Panaskan air
Masukkan agar-agar dan gula
Kacau sehingga larut
Masukkan susu cair
Padamkan api apabila campuran mendidih
Sejukkan selama 15 minit
Tuang ke dalam bekas
Sejukkan di dalam peti sejuk
Hidangkan dadih
Tamat

19. Aktiviti :
Melengkapkan carta alir urutan berpandukan pseudokod di atas.
MENYEDIAKAN ALGORITMA, PSEUDOKOD DAN CARTA ALIR DALAM
MENYELESAIKAN SATU MASALAH YANG DIBERIKAN.

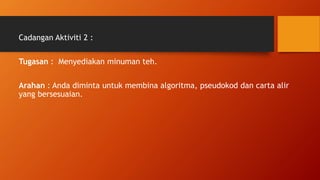

20. Cadangan Aktiviti 2 :
Tugasan : Menyediakan minuman teh.
Arahan : Anda diminta untuk membina algoritma, pseudokod dan carta alir
yang bersesuaian.
