LUKISAN ISOMETRIK

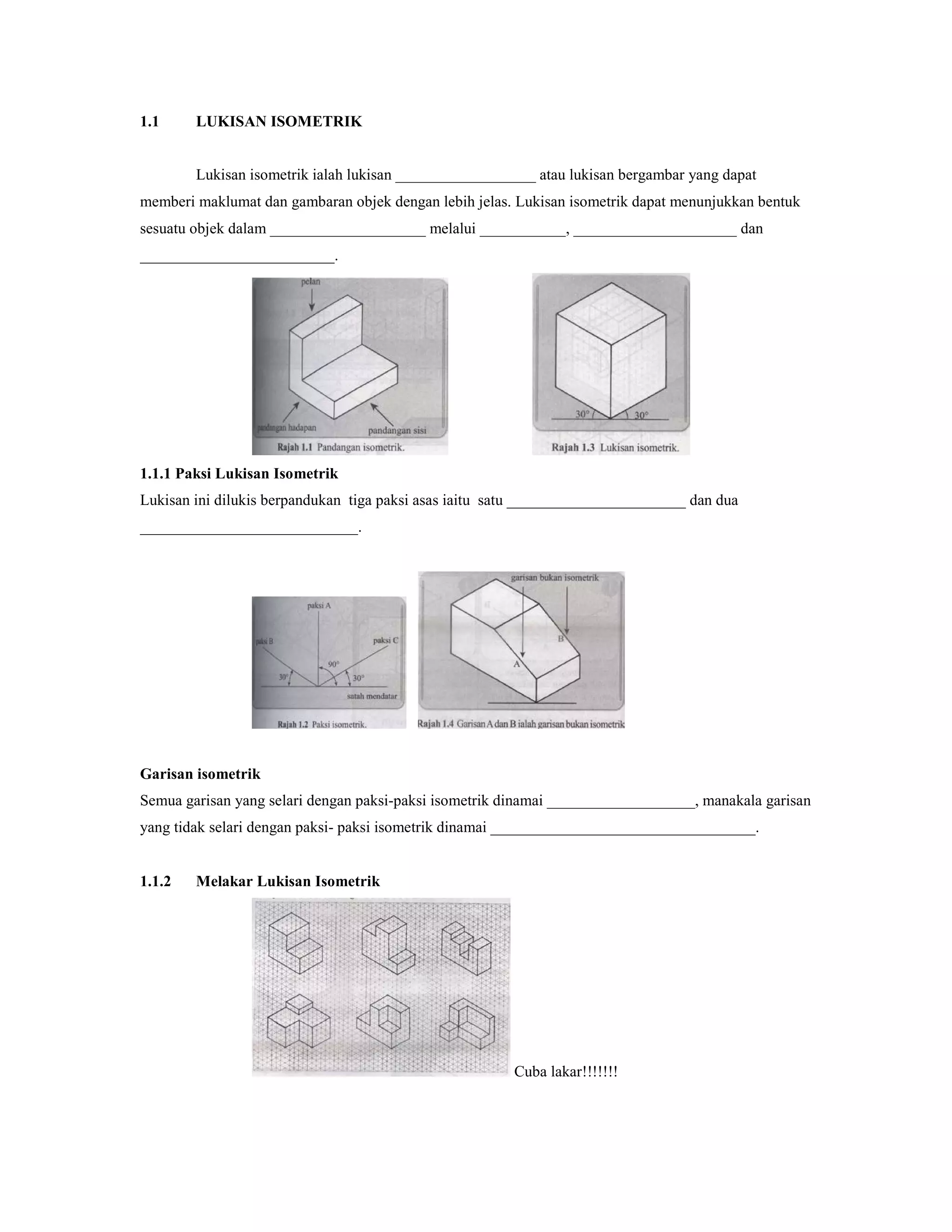

1. 1.1 LUKISAN ISOMETRIK
Lukisan isometrik ialah lukisan __________________ atau lukisan bergambar yang dapat
memberi maklumat dan gambaran objek dengan lebih jelas. Lukisan isometrik dapat menunjukkan bentuk
sesuatu objek dalam ____________________ melalui ___________, _____________________ dan
_________________________.
1.1.1 Paksi Lukisan Isometrik
Lukisan ini dilukis berpandukan tiga paksi asas iaitu satu _______________________ dan dua
____________________________.
Garisan isometrik
Semua garisan yang selari dengan paksi-paksi isometrik dinamai ___________________, manakala garisan
yang tidak selari dengan paksi- paksi isometrik dinamai __________________________________.

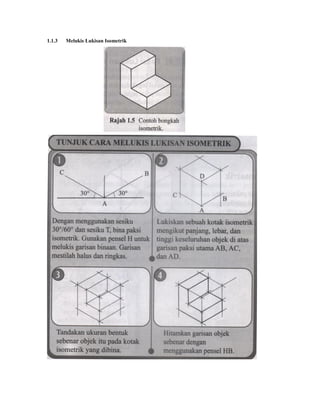

1.1.2 Melakar Lukisan Isometrik
Cuba lakar!!!!!!!

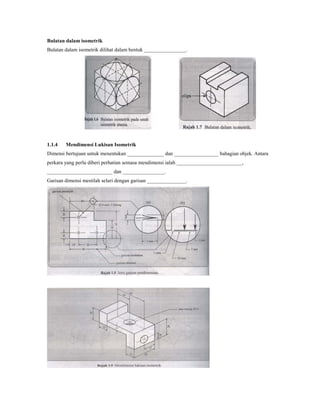

3. Bulatan dalam isometrik
Bulatan dalam isometrik dilihat dalam bentuk ________________.
1.1.4 Mendimensi Lukisan Isometrik
Dimensi bertujuan untuk menentukan ______________ dan _________________ bahagian objek. Antara
perkara yang perlu diberi perhatian semasa mendimensi ialah _________________________,
_________________________ dan ________________.
Garisan dimensi mestilah selari dengan garisan _______________.
4. 1.1.5 Menterjemah Unjuran Ortografik kepada Lukisan Isometrik
Lukisan ortografk boleh diterjemah kepada lukisan isometrik supaya bentuk sebenar suatu objek itu dapat
dilihat dengan jelas dan mudah difahami.
1.2 LUKISAN HAMPARAN
Lukisan hamparan ialah lukisan kerja yang dilakukan dengan melukis __________ atau ______________
semua permukaan sesuatu objek. Lukisan hamparan dilukis terus ke atas kepingan logam, kertas, atau
kadbod. Kemudian pola ini dipotong, dilipat atau digulung dan dicantumkan kepoada bentuk objek yang
dikehendaki.
Lukisan hamparan digunakan dalam kerja fabrikasi logam, kepingan logam dan industri pembungkusan.
Contoh lukisan hamparan ialah lukisan kerja untuk membuat saluran udara atau asap, corong dan kotak.

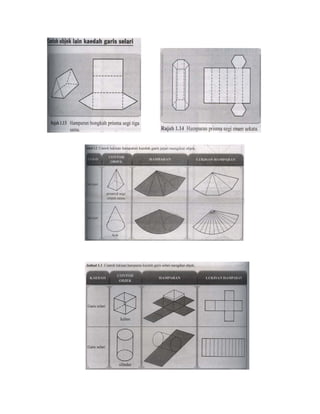

1.2.1 Lukisan Hamparan Kaedah Garis Selari dan Garis Jejari
Terdapat dua kaedah asas melukis lukisan hamparan iaitu kaedah __________________ dan kaedah
________________. Kaedah garis selari digunakan untuk membina hamparan berbentuk __________ dan
________________, manakala kaedah garis jejari untuk membina hamparan berbentuk
__________________ dan _______.
5.
6. 1.3 LUKISAN KERATAN PENUH
1.3.1 Konsep Lukisan Keratan Penuh
Pandangan muka keratan
Pandangan muka keratan memberikan gambaran bahagian dalam sesuatu objek dengan jelas. Objek itu
dibayangkan dibelah dua dan bahagian depannya diketepikan untuk menunjukkan butir-butir bahagian
dalam.
Keratan penuh
Pandangan keratan penuh dihasilkan oleh ____________________ yang mengerat keseluruhan objek.
Satah pemotongan itu terdiri daripada satu satah sahaja.
Garisan satah pemotongan
Garusan satah pemotongan menunjukkan arah pandangan. Anak panah di kedua-dua hujung garisan satah
pemotongan menuju arah ke belakang untuk menunjukkan muka keratan yang diunjurkan senagai
pandangan keratan.

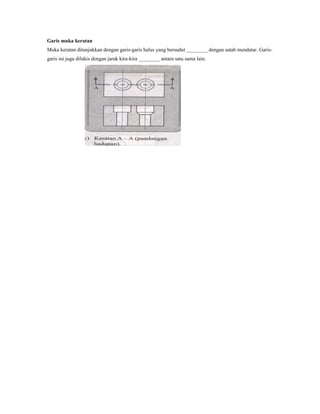

7. Garis muka keratan
Muka keratan ditunjukkan dengan garis-garis halus yang bersudut ________ dengan satah mendatar. Garis-
garis ini juga dilukis dengan jarak kira-kira ________ antara satu sama lain.

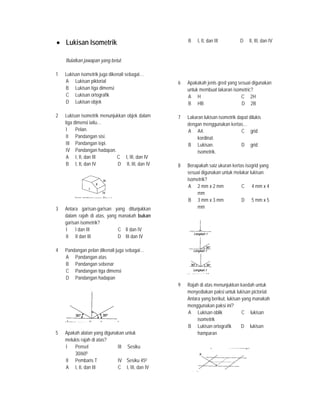

8. • Lukisan Isometrik
Bulatkan jawapan yang betul.
1 Lukisan isometrik juga dikenali sebagai…
A Lukisan piktorial
B Lukisan tiga dimensi
C Lukisan ortografik
D Lukisan objek
2 Lukisan isometrik menunjukkan objek dalam
tiga dimensi iaitu…
I Pelan.
II Pandangan sisi.
III Pandangan tepi.
IV Pandangan hadapan.
A I, II, dan III C I, III, dan IV
B I, II, dan IV D II, III, dan IV
3 Antara garisan-garisan yang ditunjukkan
dalam rajah di atas, yang manakah bukan
garisan isometrik?
I I dan III C II dan IV
II II dan III D III dan IV
4 Pandangan pelan dikenali juga sebagai…
A Pandangan atas
B Pandangan sebenar
C Pandangan tiga dimensi
D Pandangan hadapan
5 Apakah alatan yang digunakan untuk
melukis rajah di atas?
I Pensel III Sesiku
30/600
II Pembaris T IV Sesiku 450
A I, II, dan III C I, III, dan IV
B I, II, dan III D II, III, dan IV
6 Apakakah jenis gred yang sesuai digunakan
untuk membuat lakaran isometric?
A H C 2H
B HB D 2B
7 Lakaran lukisan isometrik dapat dilukis
dengan menggunakan kertas…
A A4. C grid
kordinat.
B Lukisan. D grid
isometrik.
8 Berapakah saiz ukuran kertas isogrid yang
sesuai digunakan untuk melakar lukisan
isometrik?
A 2 mm x 2 mm C 4 mm x 4
mm
B 3 mm x 3 mm D 5 mm x 5
mm
9 Rajah di atas menunjukkan kaedah untuk
menyediakan paksi untuk lukisan pictorial.
Antara yang berikut, lukisan yang manakah
menggunakan paksi ini?
A Lukisan oblik C lukisan
isometrik
B Lukisan ortografik D lukisan
hamparan

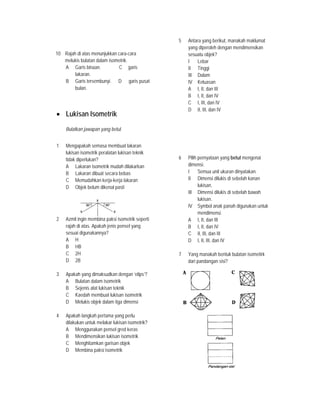

9. 10 Rajah di atas menunjukkan cara-cara
melukis bulatan dalam isometrik.
A Garis binaan. C garis
lakaran.
B Garis tersembunyi. D garis pusat
bulan.
• Lukisan Isometrik
Bulatkan jawapan yang betul.
1 Mengapakah semasa membuat lakaran
lukisan isometrik peralatan lukisan teknik
tidak diperlukan?
A Lakaran isometrik mudah dilakarkan
B Lakaran dibuat secara bebas
C Memudahkan kerja-kerja lakaran
D Objek belum dikenal pasti
2 Azmil ingin membina paksi isometrik seperti
rajah di atas. Apakah jenis pensel yang
sesuai digunakannya?
A H
B HB
C 2H
D 2B
3 Apakah yang dimaksudkan dengan ‘elips’?
A Bulatan dalam isometrik
B Sejenis alat lukisan teknik
C Kaedah membuat lukisan isometrik
D Melukis objek dalam tiga dimensi
4 Apakah langkah pertama yang perlu
dilakukan untuk melakar lukisan isometrik?
A Menggunakan pensel gred keras
B Mendimensikan lukisan isometrik
C Menghitamkan garisan objek
D Membina paksi isometrik
5 Antara yang berikut, manakah maklumat
yang diperoleh dengan mendimensikan
sesuatu objek?
I Lebar
II Tinggi
III Dalam
IV Keluasan
A I, II, dan III
B I, II, dan IV
C I, III, dan IV
D II, III, dan IV
6 Pilih pernyataan yang betul mengenai
dimensi.
I Semua unit ukuran dinyatakan.
II Dimensi dilukis di sebelah kanan
lukisan.
III Dimensi dilukis di sebelah bawah
lukisan.
IV Symbol anak panah digunakan untuk
mendimensi.
A I, II, dan III
B I, II, dan IV
C II, III, dan III
D I, II, III, dan IV
7 Yang manakah bentuk bulatan isometirk
dari pandangan sisi?
10. 8 Rajah menunjukkan pelan dan pandangan
sisi sebuah objek. Lukisan isometrik bagi
objek itu ialah…
• Lukisan Isometrik
Bulatkan jawapan yang betul.
1 Antara yang berikut, yang manakah
menunjukkan lukisan isometrik bagi objek di
atas?
2 Pelan dan pandangan hadapan yang
ditunjukkan dalam rajah di atas adalah
merujuk kepada objek…
3 Pilih lukisan isometric bagi lukisan ortografik
di atas?
4 Rajah menunjukkan pelan dan pandangan
hadapan bagi satu objek. Antara yang
berikut, yang manakah menunjukkan lukisan
isometrik bagi objek tersebut?

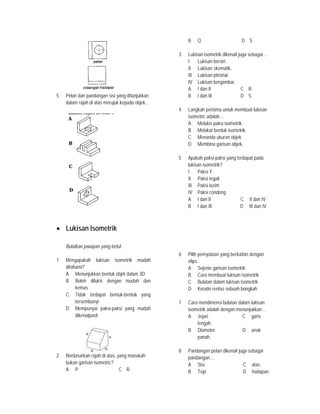

11. 5 Pelan dan pandangan sisi yang ditunjukkan
dalam rajah di atas merujuk kepada objek…
• Lukisan Isometrik
Bulatkan jawapan yang betul.
1 Mengapakah lukisan isometrik mudah
difahami?
A Menunjukkan bentuk objrk dalam 3D
B Boleh dilukis dengan mudah dan
kemas
C Tidak terdapat bentuk-bentuk yang
tersembunyi
D Mempunyai paksi-paksi yang mudah
dikenalpasti
2 Berdasarkan rajah di atas, yang manakah
bukan garisan isometric?
A P C R
B Q D S
3 Lukisan isometrik dikenali juga sebagai…
I Lukisan bersiri.
II Lukisan skematik.
III Lukisan pitrorial.
IV Lukisan bergambar.
A I dan II C R
B I dan III D S
4 Langkah pertama untuk membuat lukisan
isometric adalah…
A Melukis paksi isometrik.
B Melakar bentuk isometrik.
C Menanda ukuran objek.
D Membina garisan objek.
5 Apakah paksi-paksi yang terdapat pada
lukisan isometrik?
I Paksi Y
II Paksi tegak
III Paksi lazim
IV Paksi condong
A I dan II C II dan IV
B I dan III D III dan IV
6 Pilih pernyataan yang berkaitan dengan
elips.
A Sejenis garisan isometrik
B Cara membuat lukisan isometrik
C Bulatan dalam lukisan isometrik
D Keratin rentas sebuah bongkah
7 Cara mendimensi bulatan dalam lukisan
isometrik adalah dengan menunjukkan…
A Jejari. C garis
tengah.
B Diameter. D anak
panah.
8 Pandangan pelan dikenali juga sebagai
pandangan…
A Sisi. C atas.
B Tepi. D hadapan.

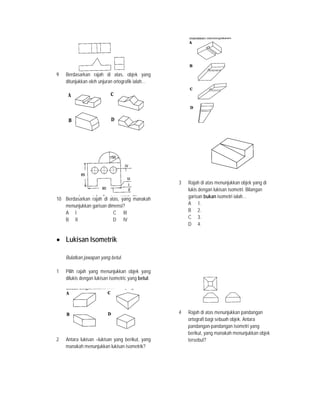

12. 9 Berdasarkan rajah di atas, objek yang
ditunjukkan oleh unjuran ortografik ialah…
10 Berdasarkan rajah di atas, yang manakah
menunjukkan garisan dimensi?
A I C III
B II D IV
• Lukisan Isometrik
Bulatkan jawapan yang betul.
1 Pilih rajah yang menunjukkan objek yang
dilukis dengan lukisan isometric yang betul.
2 Antara lukisan –lukisan yang berikut, yang
manakah menunjukkan lukisan isometrik?
3 Rajah di atas menunjukkan objek yang di
lukis dengan lukisan isometri. Bilangan
garisan bukan isometri ialah…
A 1.
B 2.
C 3.
D 4.
4 Rajah di atas menunjukkan pandangan
ortografi bagi sebuah objek. Antara
pandangan-pandangan isometri yang
berikut, yang manakah menunjukkan objek
tersebut?

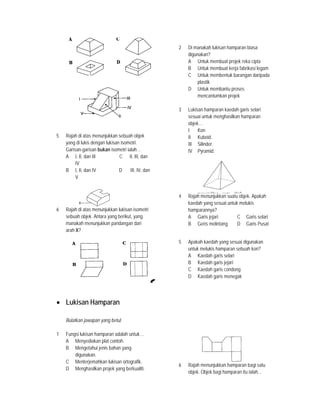

13. 5 Rajah di atas menunjukkan sebuah objek
yang di lukis dengan lukisan isometri.
Garisan-garisan bukan isometri ialah…
A I, II, dan III C II, III, dan
IV
B I, II, dan IV D III, IV, dan
V
6 Rajah di atas menunjukkan lukisan isometri
sebuah objek. Antara yang berikut, yang
manakah menunjukkan pandangan dari
arah X?
• Lukisan Hamparan
Bulatkan jawapan yang betul.
1 Fungsi lukisan hamparan adalah untuk…
A Menyediakan plat contoh.
B Mengetahui jenis bahan yang
digunakan.
C Menterjemahkan lukisan ortografik.
D Menghasilkan projek yang berkualiti.
2 Di manakah lukisan hamparan biasa
digunakan?
A Untuk membuat projek reka cipta
B Untuk membuat kerja fabrikasi logam
C Untuk membentuk barangan daripada
plastik
D Untuk membantu proses
mencantumkan projek
3 Lukisan hamparan kaedah garis selari
sesuai untuk menghasilkan hamparan
objek…
I Kon
II Kuboid.
III Silinder.
IV Pyramid.
4 Rajah menunjukkan suatu objek. Apakah
kaedah yang sesuai untuk melukis
hamparannya?
A Garis jejari C Garis selari
B Geris melintang D Garis Pusat
5 Apakah kaedah yang sesuai digunakan
untuk melukis hamparan sebuah kon?
A Kaedah garis selari
B Kaedah garis jejari
C Kaedah garis condong
D Kaedah garis menegak

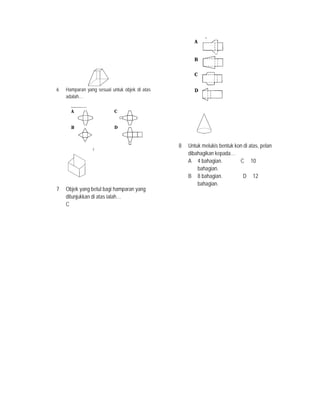

6 Rajah menunjukkan hamparan bagi satu
objek. Objek bagi hamparan itu ialah…

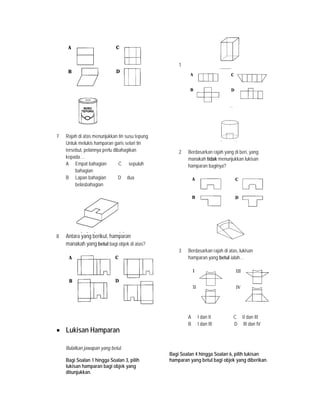

14. 7 Rajah di atas menunjukkan tin susu tepung.
Untuk melukis hamparan garis selari tin
tersebut, pelannya perlu dibahagikan
kepada…
A Empat bahagian C sepuluh
bahagian
B Lapan bahagian D dua
belasbahagian
8 Antara yang berikut, hamparan
manakah yang betul bagi objek di atas?
• Lukisan Hamparan
Bulatkan jawapan yang betul.
Bagi Soalan 1 hingga Soalan 3, pilih
lukisan hamparan bagi objek yang
ditunjukkan.
1
2 Berdasarkan rajah yang di beri, yang
manakah tidak menunjukkan lukisan
hamparan baginya?
3 Berdasarkan rajah di atas, lukisan
hamparan yang betul ialah…
A I dan II C II dan III
B I dan III D III dan IV
Bagi Soalan 4 hingga Soalan 6, pilih lukisan
hamparan yang betul bagi objek yang diberikan.

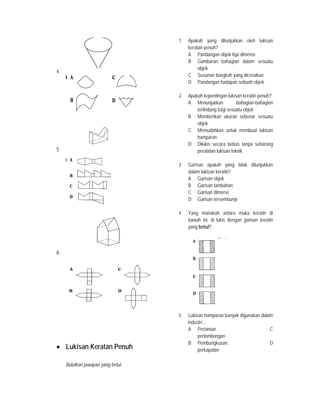

15. 4
5
6
• Lukisan Keratan Penuh
Bulatkan jawapan yang betul.
1 Apakah yang ditunjukkan oleh lukisan
keratan penuh?
A Pandangan objek tiga dimensi
B Gambaran bahagian dalam sesuatu
objek
C Susunan bongkah yang diceraikan
D Pandangan hadapan sebuah objek
2 Apakah kepentingan lukisan keratin penuh?
A Menunjukkan bahagian-bahagian
terlindung bagi sesuatu objek
B Memberikan ukuran sebenar sesuatu
objek
C Memudahkan untuk membuat lukisan
hamparan
D Dilukis secara bebas tanpa sebarang
peralatan lukisan teknik
3 Garisan apakah yang tidak ditunjukkan
dalam lukisan keratin?
A Garisan objek
B Garisan tambahan
C Garisan dimensi
D Garisan tersembunyi
4 Yang manakah antara muka keratin di
bawah ini, di lukis dengan garisan keratin
yang betul?
5 Lukisan hamparan banyak digunakan dalam
industri…
A Pertanian. C
perlombongan
B Pembungkusan. D
perkapalan
16. 6 Hamparan yang sesuai untuk objek di atas
adalah…
7 Objek yang betul bagi hamparan yang
ditunjukkan di atas ialah…
8 Untuk melukis bentuk kon di atas, pelan
dibahagikan kepada…
A 4 bahagian. C 10
bahagian.
B 8 bahagian. D 12
bahagian.
C
