1. Disediakan Oleh:-
Pn .Rajeswari Rajundran

2. Reka Bentuk
Elektronik
1. Menyatakan maksud mikropengawal (microcontroller) dan
mikropemproses ( microprosessor)
2. Menjelaskan bahagian – bahagian yang terdapat dalam
mikropengawal.

3. Integrated Circuit-IC
Litar Bersepadu

4. Maksud Mikropengawal
• Merupakan computer dalam cip yang telah dicipta untuk kawalan alat elektronik.
• menjalankan kawalan mudah
• Kos efektif yang rendah
• Peranti kawalan terdiri daripada
a. CPU (Unit Pemprosesan Pusat)
b. RAM (Random access Memory)
c. ROM (Read Only Memory)
d. Port ( input/ output)

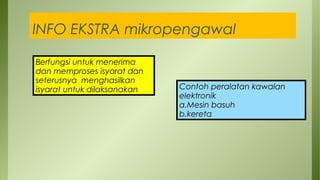

5. INFO EKSTRA mikropengawal
Berfungsi untuk menerima
dan memproses isyarat dan
seterusnya menghasilkan
isyarat untuk dilaksanakan Contoh peralatan kawalan
elektronik
a.Mesin basuh
b.kereta

6. Mikropemproses (microprocessor)
• Ialah peranti pemprosesan mikro dalam catu cip.
• Peranti ini digunakan dengan cip sokongan seperti Output,Input,
Ram,dan Rom
• Semua cip sokongan berada di luar mikroperoses dan
dihubungkan melalui system bus.
• Digunakan untuk kawalan yang besar seperti komputer

7. MEMAHAMI BLOK
BLOK MIKROPENGAWAL BLOK MIKROPEMPROSES

8. Bahagian utama dalam
MIKROPENGAWAL
• Bahagian ini penting dalam pembinaan sistem kawalan

9. A. Bahagian Input
• Input dalam mikropengawal menerima isyarat dan
menghantarkannya kepada Unit Pemprosesan Pusat (CPU).
• Isyarat diperoleh daripada peranti input yang digunakan.
• Peranti input terbahagai kepada 2:-
DIGITAL
ANALOG

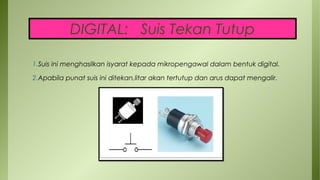

10. 1.Suis ini menghasilkan isyarat kepada mikropengawal dalam bentuk digital.
2.Apabila punat suis ini ditekan,litar akan tertutup dan arus dapat mengalir.
DIGITAL: Suis Tekan Tutup

11. 1.Bentuk isyarat yang dihasilkan oleh suis ini adalah sama dengan suis tekan
tutp.
2.Apabila punat suis ini ditekan,litar akan terbuka dan arus tertutup.
DIGITAL : Suis Tekan Buka

12. 1.Suis mikro mempunyai dua fungsi. Iaitu dapat bertindak sebagai suis tekan tutup dan
suis tekan buka.
2.Suis ini berfungsi sebagai suis tekan tutup apabila terminal COM/NO digunkan.
3.Ia menjadi suis tekan buka apabila terminal COM/NC digunakan untuk membuat
penyambungan litar
DIGITAL : Suis Mikro

13. • Penderia pergerakan berfungsi untuk mengesan pergerakan haba yang
dihasilkan oleh manusia atau haiwan.
• Apabila berlaku pergerakan, isyarat akan dihantar kepada mikropengawal
dalam bentuk digital.
DIGITAL : Penderia Pergerakan
(Motion Sensor)

14. • Penderia air berfungsi untuk mengesan kehadiran air.
• Penderia ini akan memberi isyarat (5 V) jika tiada kehadiran air.
• Jika isyarat ( 0 V) maka ia bermakna kehadiran air.
DIGITAL : Penderia Air
Contoh :-pengelap cermin kerata (wiper)

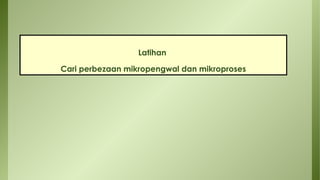

15. Latihan

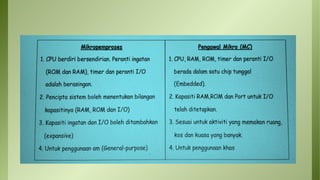

Cari perbezaan mikropengwal dan mikroproses

17. PERANTI INPUT ANALOG
• Terdapat 3 jenis peranti input analog
Penderia jarak
Penderia cahaya
Penderia suhu

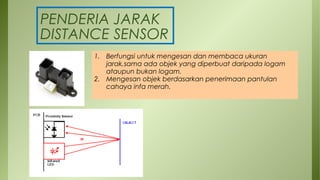

18. PENDERIA JARAK
DISTANCE SENSOR
1. Berfungsi untuk mengesan dan membaca ukuran
jarak,sama ada objek yang diperbuat daripada logam
ataupun bukan logam.
2. Mengesan objek berdasarkan penerimaan pantulan
cahaya infa merah.

19. PENDERIA CAHAYA
LIGHT SENSOR
• LDR(light diod resistor) merupakan sebuah penderia cahaya
• Satu elemen dimana kendaliannya bergantung kepada gelombang cahaya.
• LDR boleh dianggap sebagai perintang yang mana nilai rintangannya dikawal
oleh keamatan cahaya.
• Bila keamatan cahaya tinggi rintangan adalah rendah.
• Bila keamatan cahaya rendah rintangan adalah tinggi

20. Contoh-contoh penderia cahaya

21. PENDERIA SUHU
TEMPERATURE SENSOR
• Penderia Suhu adalah komponen yang boleh menukar jumlah haba ke dalam kuantiti elektrik
supaya ia dapat mengesan gejala perubahan suhu dalam objek tertentu.
• Penderia suhu melakukan ukuran jumlah haba / tenaga sejuk dihasilkan oleh objek yang
membolehkan kita mengetahui atau mengesan gejala perubahan suhu dalam bentuk output
Analog.

22. BAHAGIAN PROSES
CPU ( Unit Pemprosesan Pusat)
Melaksanakan atur cara yang disimpan
dalam ROM
ROM
Digunakan untuk menyimpan atur cara dan
secara kekal dalam mikropengawal.
RAM
Digunakan untuk menyimpan data secara
sementara.
Data akan dipadam jika kuasa elektik
dimatikan.
Isyarat input akan diproses oleh CPU ke
output.

23. BAHAGIAN OUTPUT
1. Ialah menerima isyarat daripada Unit Pemproses Pusat
(CPU) dan menghantarnya kepada peranti output.
2. Isyarat output yang terhasil adalah dalam bentuk
digital atau analog.
PERANTI OUTPUT
1. Peranti output melaksanakan isyarat yang diberi oleh
output.
2. Peranti output yang menggunakan lebih 5V perlu
menggunakan bekalan kuasa tambahan.

24. DIOD PEMANCAR CAHAYA (LIGHT EMITTING DIODE – LED)
• Fungsi- adalah untuk mengeluarkan cahaya
• Sebagai lampu perhiasan.
• Digunakan bersama perintang untuk mengelakkannya
daripada rosak atau mengawal kecerahan.

25. PEMBAZ (Buzzer Piezo)
• Fungsi- menukarkan gelombang elektrik kepada gelombang bunyi yang berfrekuensi tinggi.
• Digunakan sebagai penggera keselamatan.
• Mepunyai kekutuban pada penyambung, iaitu wayar merah positif (+) dan wayar hitam
negative (-)

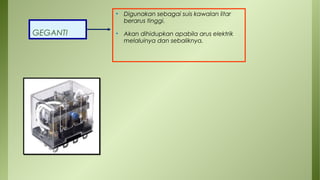

26. GEGANTI
• Digunakan sebagai suis kawalan litar
berarus tinggi.
• Akan dihidupkan apabila arus elektrik
melaluinya dan sebaliknya.

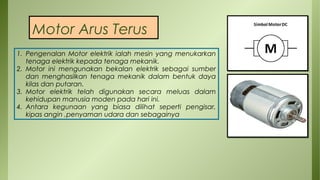

27. Motor Arus Terus
1. Pengenalan Motor elektrik ialah mesin yang menukarkan
tenaga elektrik kepada tenaga mekanik.
2. Motor ini mengunakan bekalan elektrik sebagai sumber
dan menghasilkan tenaga mekanik dalam bentuk daya
kilas dan putaran.
3. Motor elektrik telah digunakan secara meluas dalam
kehidupan manusia moden pada hari ini.
4. Antara kegunaan yang biasa dilihat seperti pengisar,
kipas angin ,penyaman udara dan sebagainya

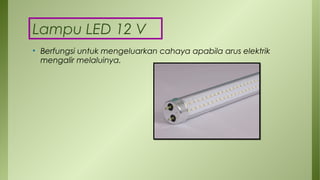

28. Lampu LED 12 V
• Berfungsi untuk mengeluarkan cahaya apabila arus elektrik
mengalir melaluinya.
