Shearing adalah proses pemotongan bahan tanpa chip, dengan dua kelompok utama: shear forming dan shearing. Dalam proses ini, terdapat teknik seperti blanking, piercing, lancing, dan fine blanking yang digunakan untuk membuat berbagai bentuk dan komponen logam. Keuntungan dari fine blanking termasuk kontrol dimensi yang baik dan efisiensi produksi, meskipun ada biaya alat yang lebih tinggi.

1. SHEARING
SHEARINGadalah proses pemotongan bahan tanpa pembentukan chip atau tanpa
menggunakan burning atau melting.
Jika cutting blade lurus dinamakan shearing sedangkan jika cutting blade berbentuk
lengkungan, bisa dinamakan blanding, piercing, notching dan trimming
Proses shearing dapat dibagi 2 kelompok besar, yaitu shear forming dan shearing
SHEAR FORMING
Bentuk-bentuk seperti kerucut, setengah bola sering kali dibentuk dengan shear forming atau
flow turning, yaitu merupakan modifikasi dari proses spinning dimana tool formernya
berputar dan bergerak maju.
SHEARING
Sewaktu punch turun mengenai benda kerja, logam terdeformasi plastis didalam die. Karena
kelonggaran diantara punch dan die hanya 5-10% dari tebal benda kerja maka deformasi
terlokalisir di daerah itu saja
SLITTING
Proses shearing yang menggunakan rol pemotong asepanjang benda kerja dengan lebar
pemotongan sama dengan jarak antar rol.
Proses slitting ini merupakan proses kontinu dan dapat melakukan operasi secara cepat dan
ekonomis
PIERCING AND BLANKING
Piercing dan blanking adalah operasi shearing dimana benatuk pisau merupakan lengkungan
yang tertutup.
Perbedaan blanking dan piercing dapat ditinjau dari benda kerja dan skrapnya.
Bila hasil yang dipunch adalah benda kerja sedangkan bentuk yang tidak diinginkan
tertinggal pada plat sisa adalah skrapny, ini dinamakan proses blanking.
Bila hasil yang dipunch adalah skrapnya sedangkan bentuk yang tertinggal pada plat sisa
adalah benda kerja, ini dinamakan proses piercing.
SKEMATIK PERBEDAAN BLANKING & PIERCING
Piercing dan blanking biasanya dikerjakan dengan menggunakan mesin press mekanis.
Secara teoritis, punch seharusnya dapat masuk dengan tepat ke dalam die dengan
kelonggaran merata hampir mendekati nol dan punch tidak perlu masuk ke dalam die.
Pada prakteknya kelonggaran ini diperlukan berkisar antara 5-12% dari ketebalan bahan,
sedang yang umum dipakai sekitar 5-7% dan punch masuk sedikit ke dalam die.
Syarat-syarat piercing dan blanking :
1. Sudut benda kerja pada blanking harus merupakan radius yang tepat
2.Lebar dari slot yang dibentuk >= 1.5 tebal
3.Diameter piercing >= tebal sheet dan minimum 0.025 inch.
4. Jarak kedua lubang atau lubang dengan tepi >= tebal logam
Dalam pengertian piercing dapat dijumpai istilah seperti lancing, perforating, nibbling,
dinking, dan notching.

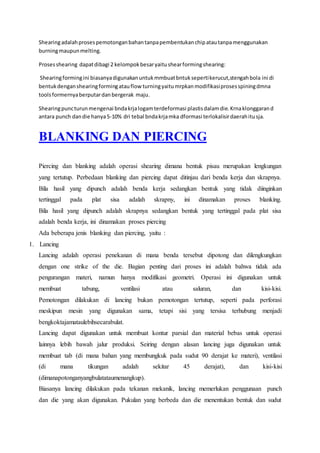

2. Shearing adalah proses pemotongan bahan tanpa pembentukan chip atau tanpa menggunakan
burning maupun melting.
Proses shearing dapat dibagi 2 kelompok besar yaitu shear forming shearing:
Shearing forming ini biasanya digunakan untuk mmbuat bntuk seperti kerucut,stengah bola ini di
bentuk dengan shearing forming atau flow turning yaitu mrpkan modifikasi proses spining dmna
tools formernya berputar dan bergerak maju.
Shearing punc turun mengenai bnda krja logam terdeformasi plastis dalam die. Krna klonggaran d
antara punch dan die hanya 5-10% dri tebal bnda krja mka dformasi terlokalisir daerah itu sja.
BLANKING DAN PIERCING
Piercing dan blanking adalah operasi shearing dimana bentuk pisau merupakan lengkungan
yang tertutup. Perbedaan blanking dan piercing dapat ditinjau dari benda kerja dan skrapnya.
Bila hasil yang dipunch adalah benda kerja sedangkan bentuk yang tidak diinginkan
tertinggal pada plat sisa adalah skrapny, ini dinamakan proses blanking.
Bila hasil yang dipunch adalah skrapnya sedangkan bentuk yang tertinggal pada plat sisa
adalah benda kerja, ini dinamakan proses piercing
Ada beberapa jenis blanking dan piercing, yaitu :
1. Lancing
Lancing adalah operasi penekanan di mana benda tersebut dipotong dan dilengkungkan
dengan one strike of the die. Bagian penting dari proses ini adalah bahwa tidak ada
pengurangan materi, namun hanya modifikasi geometri. Operasi ini digunakan untuk
membuat tabung, ventilasi atau saluran, dan kisi-kisi.
Pemotongan dilakukan di lancing bukan pemotongan tertutup, seperti pada perforasi
meskipun mesin yang digunakan sama, tetapi sisi yang tersisa terhubung menjadi
bengkoktajamataulebihsecarabulat.
Lancing dapat digunakan untuk membuat kontur parsial dan material bebas untuk operasi
lainnya lebih bawah jalur produksi. Seiring dengan alasan lancing juga digunakan untuk
membuat tab (di mana bahan yang membungkuk pada sudut 90 derajat ke materi), ventilasi
(di mana tikungan adalah sekitar 45 derajat), dan kisi-kisi
(dimanapotonganyangbulatataumenangkup).
Biasanya lancing dilakukan pada tekanan mekanik, lancing memerlukan penggunaan punch
dan die yang akan digunakan. Pukulan yang berbeda dan die menentukan bentuk dan sudut

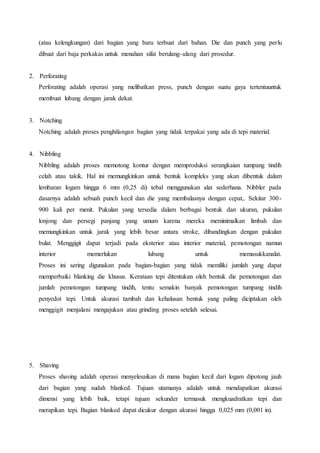

3. (atau kelengkungan) dari bagian yang baru terbuat dari bahan. Die dan punch yang perlu
dibuat dari baja perkakas untuk menahan sifat berulang- ulang dari prosedur.
2. Perforating
Perforating adalah operasi yang melibatkan press, punch dengan suatu gaya tertentuuntuk
membuat lubang dengan jarak dekat.
3. Notching
Notching adalah proses penghilangan bagian yang tidak terpakai yang ada di tepi material.
4. Nibbling
Nibbling adalah proses memotong kontur dengan memproduksi serangkaian tumpang tindih
celah atau takik. Hal ini memungkinkan untuk bentuk kompleks yang akan dibentuk dalam
lembaran logam hingga 6 mm (0,25 di) tebal menggunakan alat sederhana. Nibbler pada
dasarnya adalah sebuah punch kecil dan die yang membalasnya dengan cepat,. Sekitar 300-
900 kali per menit. Pukulan yang tersedia dalam berbagai bentuk dan ukuran, pukulan
lonjong dan persegi panjang yang umum karena mereka meminimalkan limbah dan
memungkinkan untuk jarak yang lebih besar antara stroke, dibandingkan dengan pukulan
bulat. Menggigit dapat terjadi pada eksterior atau interior material, pemotongan namun
interior memerlukan lubang untuk memasukkanalat.
Proses ini sering digunakan pada bagian-bagian yang tidak memiliki jumlah yang dapat
memperbaiki blanking die khusus. Kerataan tepi ditentukan oleh bentuk die pemotongan dan
jumlah pemotongan tumpang tindih, tentu semakin banyak pemotongan tumpang tindih
penyedot tepi. Untuk akurasi tambah dan kehalusan bentuk yang paling diciptakan oleh
menggigit menjalani mengajukan atau grinding proses setelah selesai.
5. Shaving
Proses shaving adalah operasi menyelesaikan di mana bagian kecil dari logam dipotong jauh
dari bagian yang sudah blanked. Tujuan utamanya adalah untuk mendapatkan akurasi
dimensi yang lebih baik, tetapi tujuan sekunder termasuk mengkuadratkan tepi dan
merapikan tepi. Bagian blanked dapat dicukur dengan akurasi hingga 0,025 mm (0,001 in).

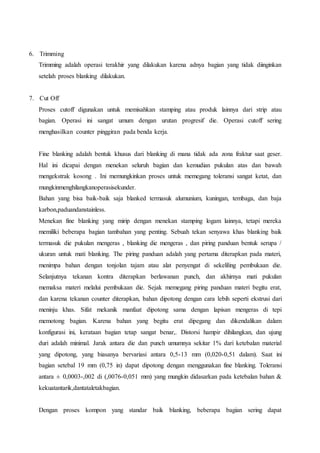

4. 6. Trimming
Trimming adalah operasi terakhir yang dilakukan karena adnya bagian yang tidak diinginkan
setelah proses blanking dilakukan.
7. Cut Off
Proses cutoff digunakan untuk memisahkan stamping atau produk lainnya dari strip atau
bagian. Operasi ini sangat umum dengan urutan progresif die. Operasi cutoff sering
menghasilkan counter pinggiran pada benda kerja.
Fine blanking adalah bentuk khusus dari blanking di mana tidak ada zona fraktur saat geser.
Hal ini dicapai dengan menekan seluruh bagian dan kemudian pukulan atas dan bawah
mengekstrak kosong . Ini memungkinkan proses untuk memegang toleransi sangat ketat, dan
mungkinmenghilangkanoperasisekunder.
Bahan yang bisa baik-baik saja blanked termasuk alumunium, kuningan, tembaga, dan baja
karbon,paduandanstainless.
Menekan fine blanking yang mirip dengan menekan stamping logam lainnya, tetapi mereka
memiliki beberapa bagian tambahan yang penting. Sebuah tekan senyawa khas blanking baik
termasuk die pukulan mengeras , blanking die mengeras , dan piring panduan bentuk serupa /
ukuran untuk mati blanking. The piring panduan adalah yang pertama diterapkan pada materi,
menimpa bahan dengan tonjolan tajam atau alat penyengat di sekeliling pembukaan die.
Selanjutnya tekanan kontra diterapkan berlawanan punch, dan akhirnya mati pukulan
memaksa materi melalui pembukaan die. Sejak memegang piring panduan materi begitu erat,
dan karena tekanan counter diterapkan, bahan dipotong dengan cara lebih seperti ekstrusi dari
meninju khas. Sifat mekanik manfaat dipotong sama dengan lapisan mengeras di tepi
memotong bagian. Karena bahan yang begitu erat dipegang dan dikendalikan dalam
konfigurasi ini, kerataan bagian tetap sangat benar,. Distorsi hampir dihilangkan, dan ujung
duri adalah minimal. Jarak antara die dan punch umumnya sekitar 1% dari ketebalan material
yang dipotong, yang biasanya bervariasi antara 0,5-13 mm (0,020-0,51 dalam). Saat ini
bagian setebal 19 mm (0,75 in) dapat dipotong dengan menggunakan fine blanking. Toleransi
antara ± 0,0003-,002 di (,0076-0,051 mm) yang mungkin didasarkan pada ketebalan bahan &
kekuatantarik,dantataletakbagian.
Dengan proses kompon yang standar baik blanking, beberapa bagian sering dapat

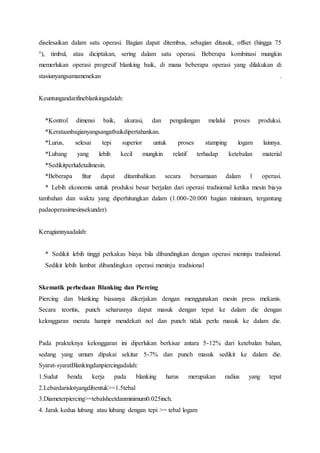

5. diselesaikan dalam satu operasi. Bagian dapat ditembus, sebagian ditusuk, offset (hingga 75
°), timbul, atau diciptakan, sering dalam satu operasi. Beberapa kombinasi mungkin
memerlukan operasi progresif blanking baik, di mana beberapa operasi yang dilakukan di
stasiunyangsamamenekan .
Keuntungandarifineblankingadalah:
*Kontrol dimensi baik, akurasi, dan pengulangan melalui proses produksi.
*Kerataanbagianyangsangatbaikdipertahankan.
*Lurus, selesai tepi superior untuk proses stamping logam lainnya.
*Lubang yang lebih kecil mungkin relatif terhadap ketebalan material
*Sedikitperludetailmesin.
*Beberapa fitur dapat ditambahkan secara bersamaan dalam 1 operasi.
* Lebih ekonomis untuk produksi besar berjalan dari operasi tradisional ketika mesin biaya
tambahan dan waktu yang diperhitungkan dalam (1.000-20.000 bagian minimum, tergantung
padaoperasimesinsekunder)
Kerugiannyaadalah:
* Sedikit lebih tinggi perkakas biaya bila dibandingkan dengan operasi meninju tradisional.
Sedikit lebih lambat dibandingkan operasi meninju tradisional
Skematik perbedaan Blanking dan Piercing
Piercing dan blanking biasanya dikerjakan dengan menggunakan mesin press mekanis.
Secara teoritis, punch seharusnya dapat masuk dengan tepat ke dalam die dengan
kelonggaran merata hampir mendekati nol dan punch tidak perlu masuk ke dalam die.
Pada prakteknya kelonggaran ini diperlukan berkisar antara 5-12% dari ketebalan bahan,
sedang yang umum dipakai sekitar 5-7% dan punch masuk sedikit ke dalam die.
Syarat-syaratBlankingdanpiercingadalah:
1.Sudut benda kerja pada blanking harus merupakan radius yang tepat
2.Lebardarislotyangdibentuk>=1.5tebal
3.Diameterpiercing>=tebalsheetdanminimum0.025inch.
4. Jarak kedua lubang atau lubang dengan tepi >= tebal logam

6. Aplikasi Proses blanking dan piercing pada dunia industri antara lain :
Pembuatan pipa
Proses pengerjaan panas untuk membuat pipa tanpa sambungan (seamless pipe) dengan
bahan baku berupa billet (batang bulat dan padat) Dengan demikian hasil dari proses ini tidak
terdapat suatu garis penghubung hasil sambungan.
Batang logam padat yang telah dipanasi dengan salah satu ujungnya berlubang ditengah-tengahnya
sebagai penunjuk bagi mandrel, dimasukkan ke dalam roll yang sumbunya
membentuk 6 % terhadap sumbu benda kerja. Roll berputar searah, dan bentuk roll lebih
kecil dibandingkan dengan diameter bahan.
Pada saat batang dimasukkan, batang akan terbawa oleh putaran dari roll dan karena adanya
sudut kemiringan batang seakan-akan ditarik oleh kedua roll.
