- 1. I. PETIRI. PETIR I.1Pengertian PetirI.1 Pengertian Petir 1.1. PetirPetir atauatau halilintarhalilintar merupakan gejalamerupakan gejala alam yang biasanya muncul pada musimalam yang biasanya muncul pada musim hujan di mana di langit muncul kilatanhujan di mana di langit muncul kilatan cahaya sesaat yang menyilaukan yangcahaya sesaat yang menyilaukan yang beberapa saat kemudian disusul denganbeberapa saat kemudian disusul dengan suara menggelegar.suara menggelegar. Perbedaan waktu kemunculan iniPerbedaan waktu kemunculan ini disebabkan adanya perbedaan antaradisebabkan adanya perbedaan antara kecepatan suara dan kecepatan cahaya.kecepatan suara dan kecepatan cahaya.
- 2. 2.2. PetirPetir adalahGejala alam yang bisa kitaadalah Gejala alam yang bisa kita analogikan dengan sebuah kapasitoranalogikan dengan sebuah kapasitor raksasa, dimana lempeng pertama adalahraksasa, dimana lempeng pertama adalah awan (bisa lempeng negative atau lempengawan (bisa lempeng negative atau lempeng positif) dan lempeng kedua adalah bumipositif) dan lempeng kedua adalah bumi (dianggap netral).(dianggap netral). Seperti yang sudah diketahui kapasitorSeperti yang sudah diketahui kapasitor adalah sebuah komponen pasif padaadalah sebuah komponen pasif pada rangkaian listrik yang bisa menyimpan energirangkaian listrik yang bisa menyimpan energi setiap sesaat (energy storage).setiap sesaat (energy storage).
- 3. 3.Petir adalah lecutanelektrik yang disertai guntur antara awan dengan awan lainnya atau dengan bumi, sedangkan bola petir kemungkinan terjadi di daerah yang memiliki gelombang radio yang tinggi (akibat dari hujan angin). Besar medan listrik minimal yang memungkinkan terpicunya petir ini adalah sekitar 1.000.000 volt per meter.

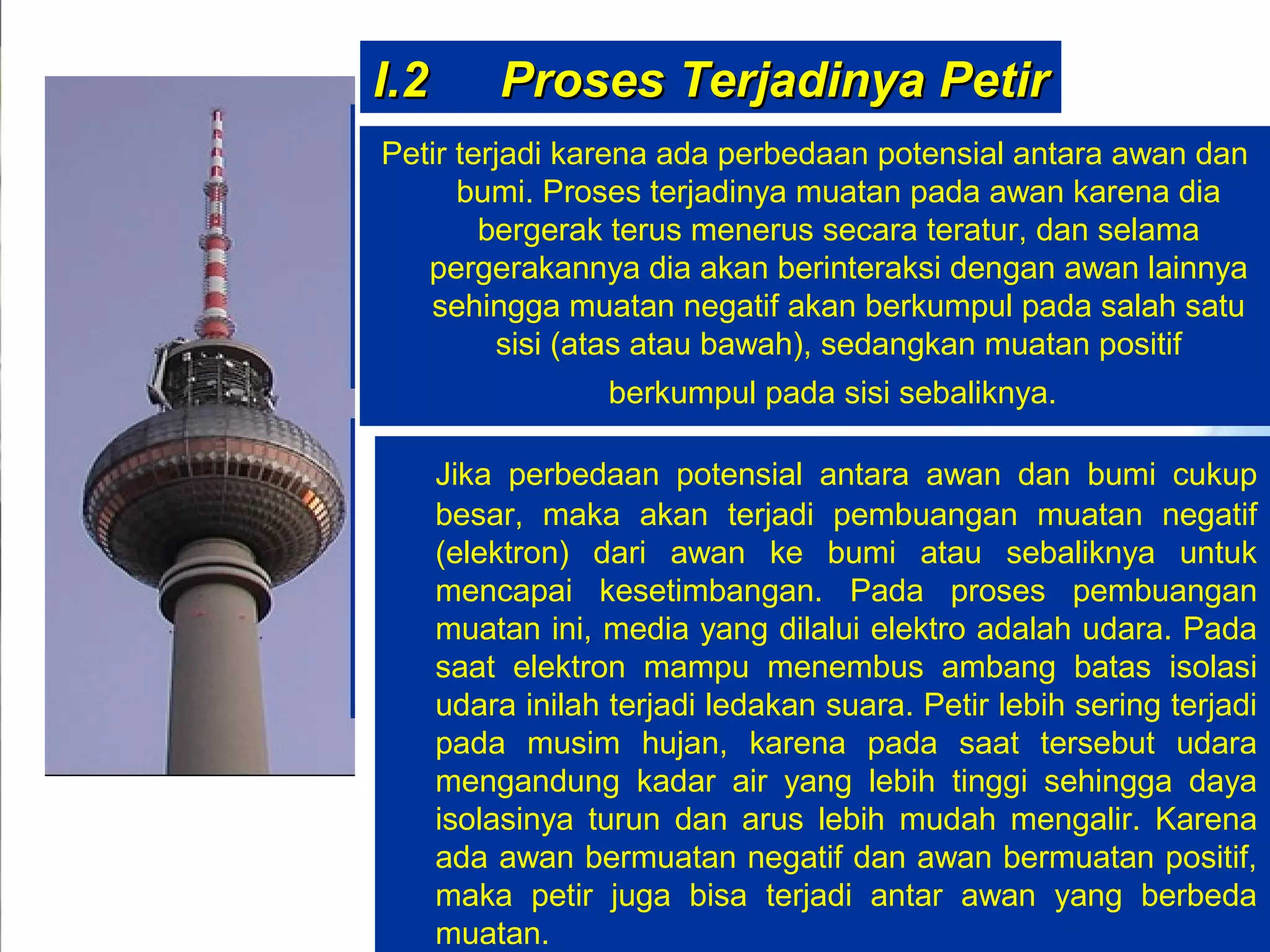

- 4. I.2I.2 Proses TerjadinyaPetirProses Terjadinya Petir Petir terjadi karena ada perbedaan potensial antara awan dan bumi. Proses terjadinya muatan pada awan karena dia bergerak terus menerus secara teratur, dan selama pergerakannya dia akan berinteraksi dengan awan lainnya sehingga muatan negatif akan berkumpul pada salah satu sisi (atas atau bawah), sedangkan muatan positif berkumpul pada sisi sebaliknya. Jika perbedaan potensial antara awan dan bumi cukup besar, maka akan terjadi pembuangan muatan negatif (elektron) dari awan ke bumi atau sebaliknya untuk mencapai kesetimbangan. Pada proses pembuangan muatan ini, media yang dilalui elektro adalah udara. Pada saat elektron mampu menembus ambang batas isolasi udara inilah terjadi ledakan suara. Petir lebih sering terjadi pada musim hujan, karena pada saat tersebut udara mengandung kadar air yang lebih tinggi sehingga daya isolasinya turun dan arus lebih mudah mengalir. Karena ada awan bermuatan negatif dan awan bermuatan positif, maka petir juga bisa terjadi antar awan yang berbeda muatan.
- 5. 1.Potensi Bencana Petir Potensibencana petir banyak dipengaruhi oleh sifat petir itu sendiri dan juga faktor- faktor pembentuknya, yaitu : Menyambar benda yang relatif tinggi dibandingkan dengan sekitarnya Menyambar benda-benda yang bersifat konduktor Awan yang tebal dan berlapis I.3 Kajian Potensi dan Kerentanan Bencana Petir

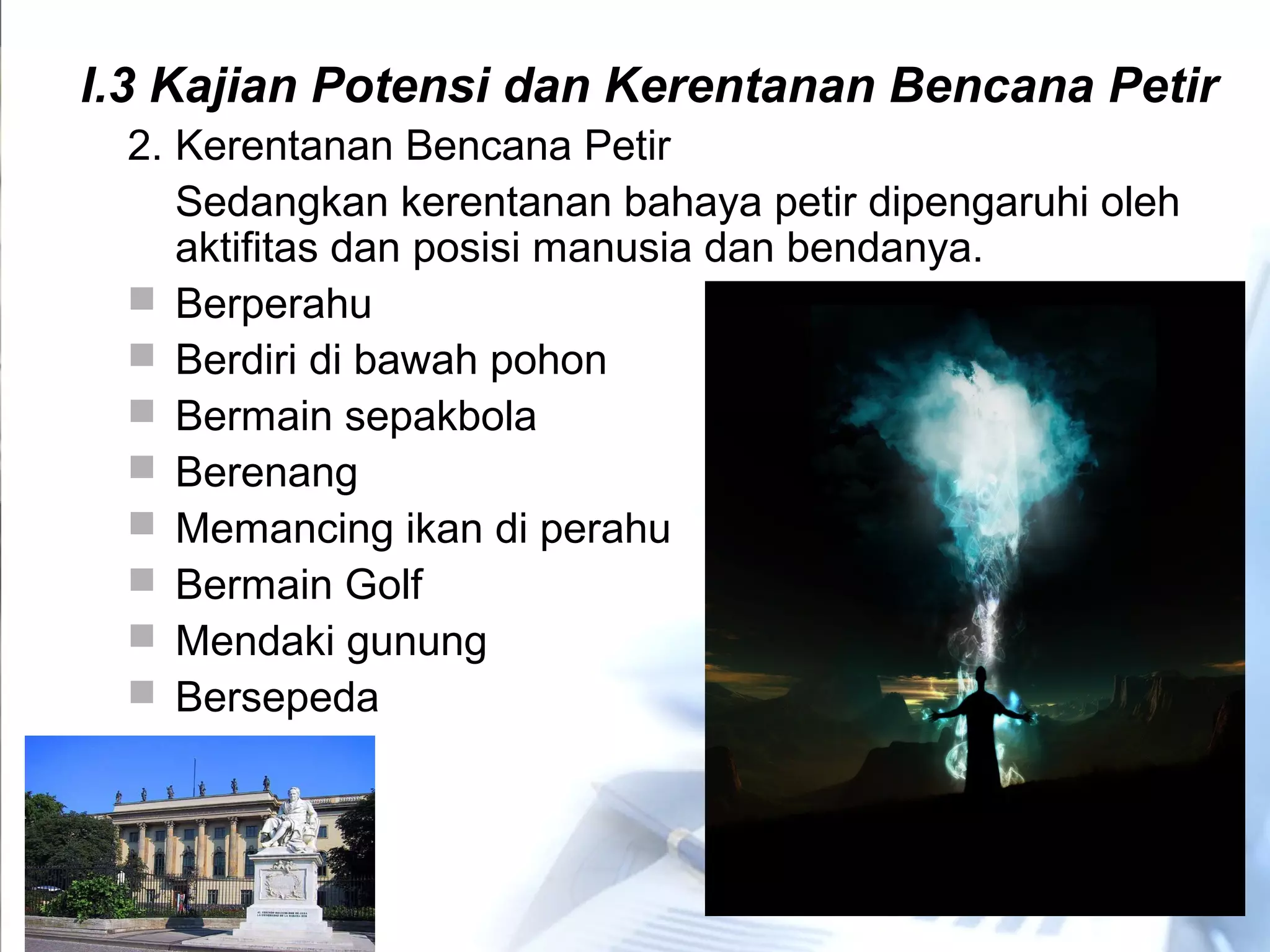

- 6. 2. Kerentanan BencanaPetir Sedangkan kerentanan bahaya petir dipengaruhi oleh aktifitas dan posisi manusia dan bendanya. Berperahu Berdiri di bawah pohon Bermain sepakbola Berenang Memancing ikan di perahu Bermain Golf Mendaki gunung Bersepeda I.3 Kajian Potensi dan Kerentanan Bencana Petir
- 7. I.4 Dampak Negatifdan Positif Petir 1. Dampak Positif : Sambaran listrik dapat menyuburkan tanah karena dapat meningkatkan konsentrasi nitrogen/harap pada tanah. 2. Dampak Negatif : Apabila petir menyambar rumah, rumah tersebut akan rusak dan perabotan elektronik akan rusak seperti telpon, televisi, atau yang lainnya. Hujan yang disertai petir akan mengganggu alat komunikasi antara lain telepon, televise, radio, atau alat komunikasi lainnya. Hal ini karena frekuensi yang dipancarkan terganggu oleh loncatan listrik yang besar di udara sehingga suara atau gambar yang dikirim akan tidak jelas, terputus-putus,bunyi gemeresek.
- 8. I.5 Usaha PenguranganBahaya Petir 1. Self Awarness Menunda kegiatan di luar rumah jika badai petir terjadi Pindah ke bangunan yang kokoh atau mobil, dan tetap berada didalamnya sampai badai berhenti atau minimalnya 30 detik Matikan dan putuskan semua alat elektronik yang berkaitan dengan alat elektronik Menghindari kontak dengan air seperti mandi atau berenang 2. Dengan menggunakan metode sangkar faraday. Yaitu dengan melindungi area yang hendak diamankan dengan melingkupinya memakai konduktor yang dihubungkan dengan pembumian.
- 9. I.5 Usaha PenguranganBahaya Petir 3. Penggunaan alat penangkal petir Ada beberapa macam alat penangkal petir yang biasa digunakan, yaitu : 3a. Franklin Rod, alat ini berupa kerucut tembaga dengan daerah perlindunganberupa kerucut imajiner dengan sudut puncak 1120. Agar daerah perlindungan besar, Fanklin rod dipasang pada pipa besi (dengan tinggi 1-3 meter). Makin jauh dari Franklin rod makin lemah perlindungan di dalam daerah perlindungan tersebut. Franklin rod dapat dilihat berupa tiang-tiang di bubungan atap bangunan. 3b. Faraday Cage, Untuk mengatasi kelemahan Franklin Rod karena adanya daerah yang tidak terlindungi dan daerah perlindungan melemah bila jarak makin jauh dari Franklin Rod-nya maka dibuat system Faraday Cage. Faraday Cage mempunyai sistem dan sifat seperti Franklin Rod, tapi pemasangannya di seluruh permukaan atap dengan tinggi tiang yang lebih rendah.
- 10. I.5 Usaha PenguranganBahaya Petir 3. Penggunaan alat penangkal petir 3c. Ionization Corona Sistem ini bersifat menarik petir untuk menyambar ke kepalanya dengan cara memancarkan ion-ion ke udara. Kerapatan ion makin besar bila jarak ke kepalanya semakin dekat. Pemancaran ion dapat menggunakan generator 3d. Radioaktif Meskipun merupakan sistem penarik petir terbaik, namun suah dilarang penggunaannya karena radiasi yang dipancarkannya dapat mengganggu kesehatan manusia. Selain itu sistem ini kan berkurang radius pengamanannya bersama waktu sesuai dengan sifat radioaktif.

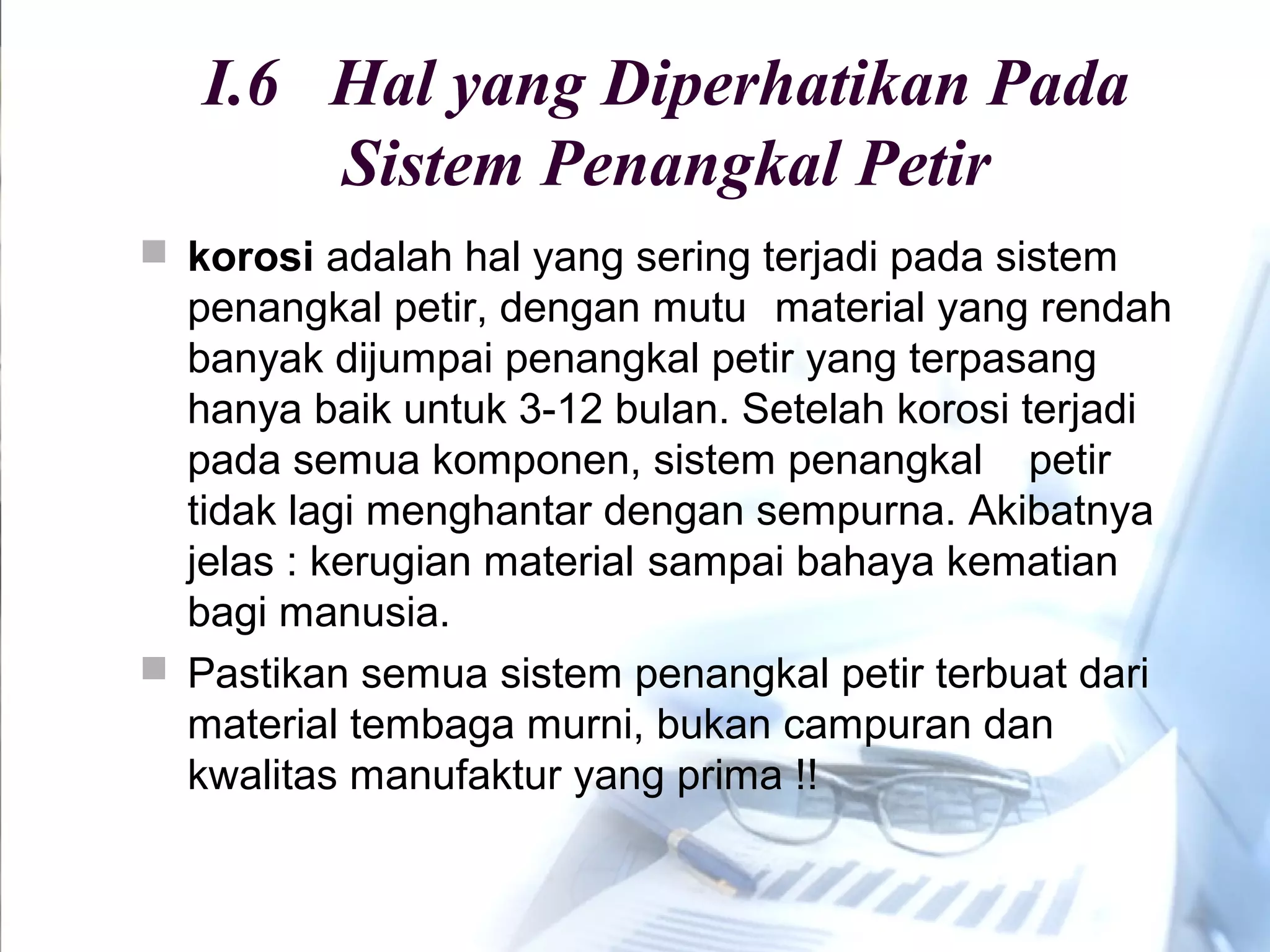

- 11. I.6 Hal yangDiperhatikan Pada Sistem Penangkal Petir korosi adalah hal yang sering terjadi pada sistem penangkal petir, dengan mutu material yang rendah banyak dijumpai penangkal petir yang terpasang hanya baik untuk 3-12 bulan. Setelah korosi terjadi pada semua komponen, sistem penangkal petir tidak lagi menghantar dengan sempurna. Akibatnya jelas : kerugian material sampai bahaya kematian bagi manusia. Pastikan semua sistem penangkal petir terbuat dari material tembaga murni, bukan campuran dan kwalitas manufaktur yang prima !!
- 12. PENGAWASAN KESELAMATAN DANKESEHATAN KERJA LISTRIK (AK.3) A R E S T E R Adalah rangkaian seri celah proteksi tahanan tidak linier dan elemen proteksi untuk membatasi tegangan lebih pada saluran udara tegangan rendah AKIBAT PETIR. Dengan pemasangan arester maka tegangan lebih impuls akibat petir secara aman akan disalurkan ke bumi.
- 13. PENGAWASAN KESELAMATAN DANKESEHATAN KERJA LISTRIK (AK.3) Tahanan Tidak Celah Proteksi Linear (Semi konduktor)
- 14. PENGAWASAN KESELAMATAN DANKESEHATAN KERJA KISTRIK (AK.3)
- 15. D@be Collection 15 KOROSIPADA KABEL BC
- 16. PENGAWASAN KESELAMATAN DANKESEHATAN KERJA LISTRIK (AK.3) ELEKTRODE BUMI. 1.Elektrode PITA. 2.Elektrode BATANG. 3.Elektrode PELAT. 4.Elektrode JARINGAN PIPA AIR. (Catatan : Bahan Dari Besi HARUS Digalvanis)

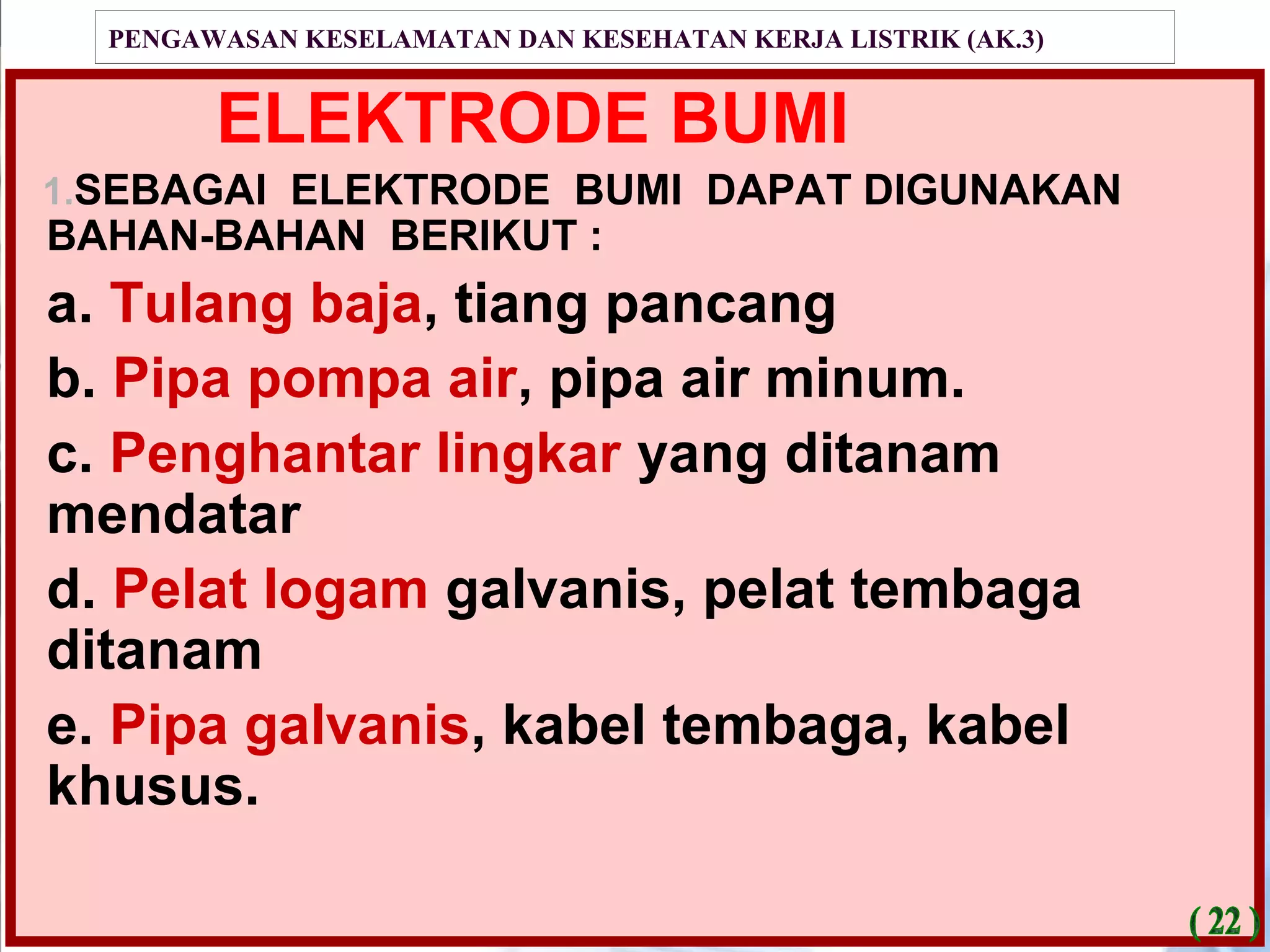

- 17. PENGAWASAN KESELAMATAN DANKESEHATAN KERJA LISTRIK (AK.3) ELEKTRODE BUMI 1.SEBAGAI ELEKTRODE BUMI DAPAT DIGUNAKAN BAHAN-BAHAN BERIKUT : a. Tulang baja, tiang pancang b. Pipa pompa air, pipa air minum. c. Penghantar lingkar yang ditanam mendatar d. Pelat logam galvanis, pelat tembaga ditanam e. Pipa galvanis, kabel tembaga, kabel khusus.
- 18. GROUND ROD PANJANG 2,5 m C.CLAMPCU DI PRES / DES RING CLAMP DI BAUT PANJANG CU 15 cm BI METAL CU-AL DIA METER CU 50 mm2 PRAL LALU DI PERTIN DIA METER 16 mm2 PERBAIKAN DAN PENGGANTIAN KONDUKTOR GROUNDING YANG RUSAK Ǿ16 mm Ǿ13 mm PANJANG 2.500 mm BAHAN BETON Yzer dilapisi CU 250 micron
- 19. PENGUJIAN GROUNDING PERALATAN YANGDIGUNAKAN Gounding Tester Kabel (3 gulung dengan panjang @ 3 m; 15 m & 30 m) Pasak ( 2 buah) Lembar Kerja Pengujian

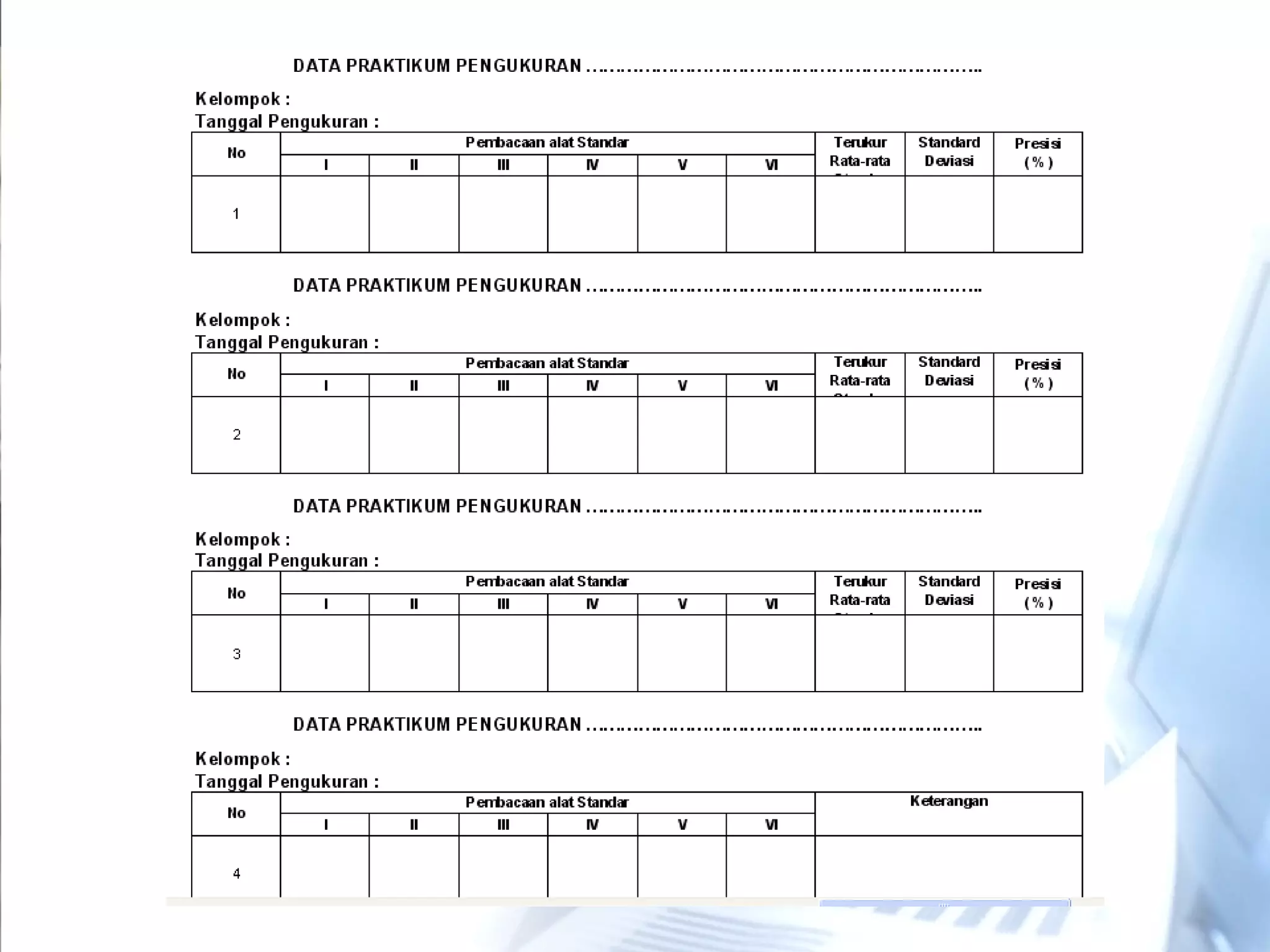

- 20. PROSEDUR PENGUJIAN GROUNDING 1. TitikGrounding yang akan diuji harus diketahui dan dicatat dahulu spesifikasi, tipe atau karakteristiknya (misal jenis kabel yang digunakan, warna isolasi pembungkus kabel) sehingga akan memudahkan perbandingannya dengan hasil uji yang akan dilakukan. 2. Harus mempunyai Dokumen Standar Pengujian, sebagai pembanding dengan data pengujian yang kita punyai. Misalkan PUIL tahun 2000; dimana syarat untuk titik grounding nilai maksimal yang diijinkan sebesar 5 Ω. Sehingga dapat ditetapkan apakah Titik Grounding tersebut telah memenuhi standar. 3. Hidupkan Gounding Tester dan atur sehingga terbaca nol Ω (di-zero-kan dahulu). 4. Rangkai seluruh peralatan yang digunakan seperti pada gambar pada petunjuk penggunaan alat.
