1. BAHAYA LISTRIK
Doc : ANTON SURANTO

2. BAHAYA LISTRIK BAGI MANUSIA
PT PLN (Persero)
UDIKLAT BOGOR
BAHAYA LISTRIK-1
SHOCK
(TERKEJUT) PINGSAN
TERBAKAR
KEMATIAN
BAHAYA YANG DITIMBULKAN OLEH ARUS / TEGANGAN LISTRIK
TERHADAP MANUSIA ADALAH :
Doc:Anton/03/04/ags

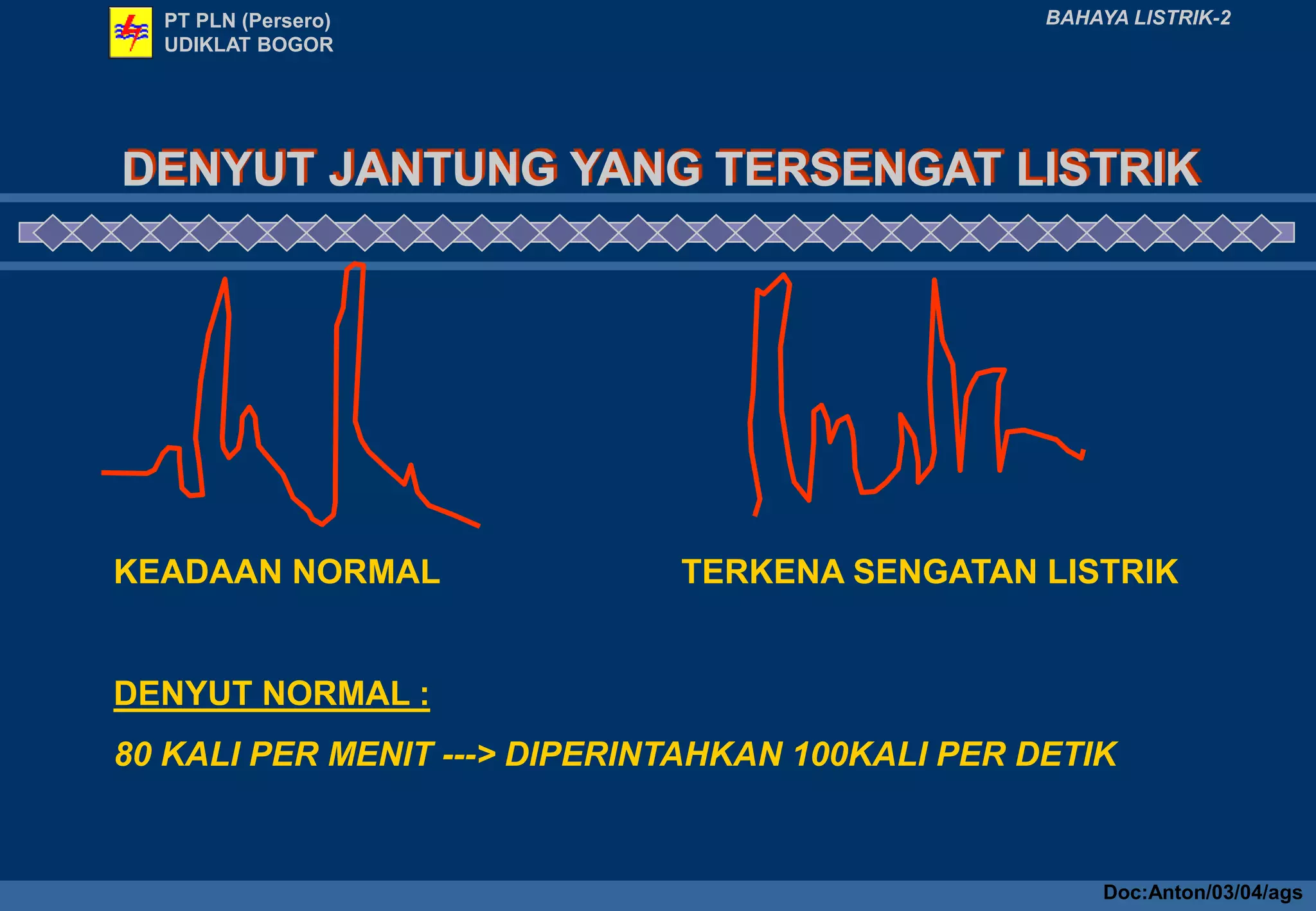

3. DENYUT JANTUNG YANG TERSENGAT LISTRIK
BAHAYA LISTRIK-2
KEADAAN NORMAL TERKENA SENGATAN LISTRIK
DENYUT NORMAL :
80 KALI PER MENIT ---> DIPERINTAHKAN 100KALI PER DETIK
PT PLN (Persero)
UDIKLAT BOGOR
Doc:Anton/03/04/ags

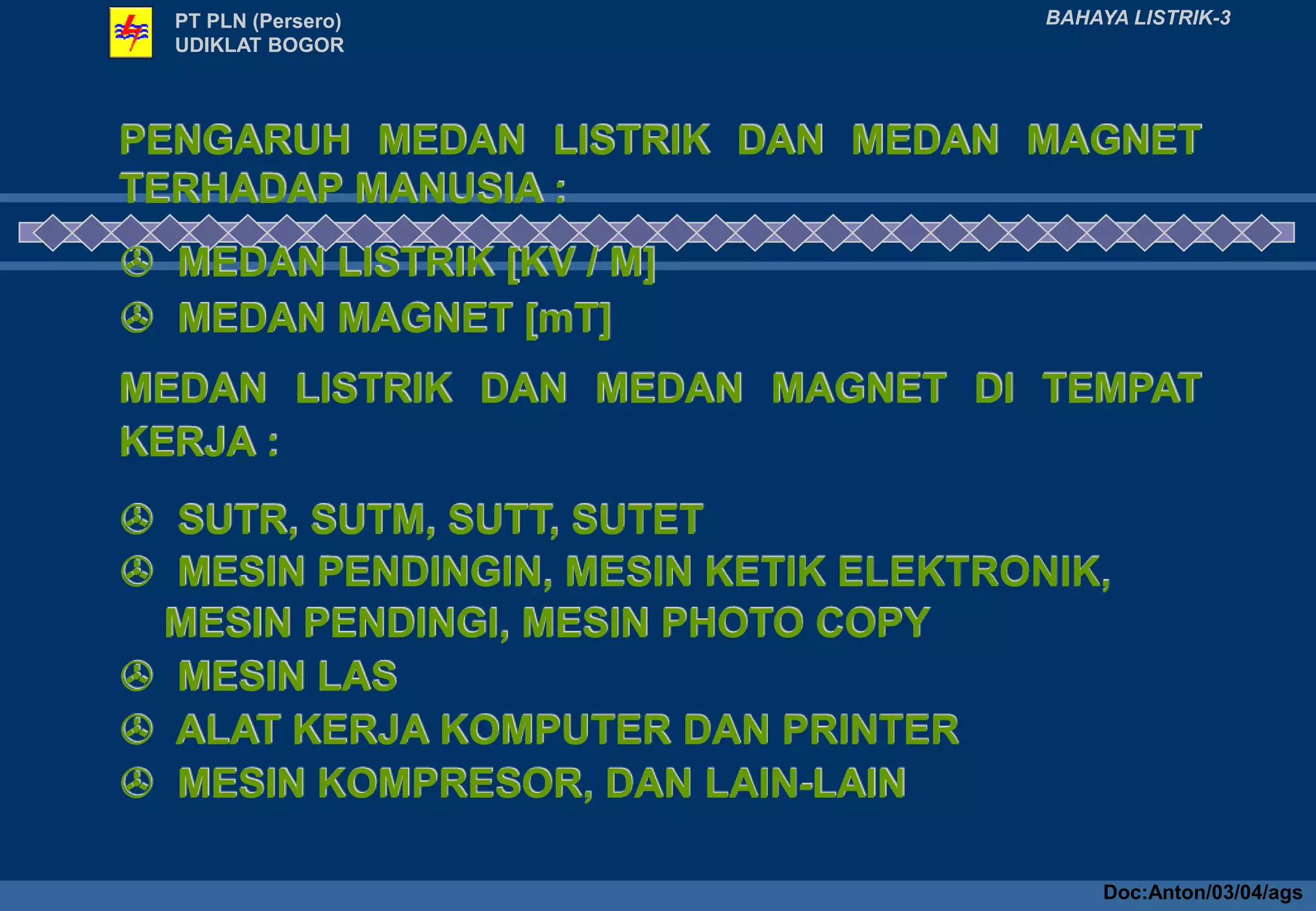

4. PENGARUH MEDAN LISTRIK DAN MEDAN MAGNET
TERHADAP MANUSIA :
 MEDAN LISTRIK [KV / M]
 MEDAN MAGNET [mT]
MEDAN LISTRIK DAN MEDAN MAGNET DI TEMPAT
KERJA :
 SUTR, SUTM, SUTT, SUTET
 MESIN PENDINGIN, MESIN KETIK ELEKTRONIK,
MESIN PENDINGI, MESIN PHOTO COPY
 MESIN LAS
 ALAT KERJA KOMPUTER DAN PRINTER
 MESIN KOMPRESOR, DAN LAIN-LAIN
PT PLN (Persero)
UDIKLAT BOGOR
BAHAYA LISTRIK-3
Doc:Anton/03/04/ags

5. • MEDAN LISTRIK ADALAH SUATU
MEDAN ATAU LAPANGAN YANG DAPAT
MENIMBULKAN GAYA PADA PERTIKEL
BERMUATAN LISTRIK YANG TERLETAK
DALAM MEDAN TERSEBUT.
• MEDAN LISTRIK ITU SENDIRI TIMBUL
OLEH ADANYA PARTIKEL BERMUATAN
LISTRIK ATAU DENGAN KATALAIN
OLEH ADANYA TEGANGAN LISTRIK
• MEDAN LISTRIK BERKURANG
KEKUATANNYA SELARAS DENGAN
BERTAMBAHNYA JARAK DARI SUMBER
SATUAN DARI MEDAN LISTRIK ADALAH
[Kv/M].
PT PLN (Persero)
UDIKLAT BOGOR
BAHAYA LISTRIK-4
MEDAN LISTRIK
Doc:Anton/03/04/ags

6. • MEDAN MAGNET ADALAH SUATU
MEDAN ATAU LAPANGAN YANG DAPAT
MENIMBULKAN GAYA PADA BENDA-
BENDA MAGNET ATAU PARTIKEL
BERMUATAN LISTRIK.
• MEDAN MAGNET DITIMBULKAN OLEH
BENDA-BENDA MAGNET ATAU
KONDUKTOR YANG DIALIRI ARUS
LISTRIK
• ADA BEBERAPA BESARAN DARI
MEDAN MAGNET, SALAH SATUNYA
ADALAH INDUKSI MEDAN MAGNET
ATAU RAPAT FLUKS MAGNET.
• SATUANNYA T (TESLA) ATAU G
(GAUSS) ATAU Wb/m2 (WEBER/METER
PERSEGI)
PT PLN (Persero)
UDIKLAT BOGOR
BAHAYA LISTRIK-5
MEDAN MAGNET
Doc:Anton/03/04/ags

7. POLA MEDAN LISTRIK DAN MEDAN MAKNIT
DARI SUATU KONDUKTOR YANG MENGALIRKAN ARUS LISTRIK
PT PLN (Persero)
UDIKLAT BOGOR
BAHAYA LISTRIK-6
+ +
KONDUKTOR
BERTEGANGAN
MEDAN LISTRIK
MEDAN MAGNET
TANAH/BUMI TANAH/BUMI
Doc:Anton/03/04/ags

8. Sumber Medan Listrik Dan Medan Magnet
1. Medan Listrik dan Medan Magnet Alam
Medan Magnet BUMI
40-70 µT
IONOSFIR
Medan Listrik IONOSFIR
Cuaca Cerah
0.1 - 0.5 kV / m
Awan Mendung
3 - 30 kV / m

9. MEDAN LISTRIK
PT PLN (Persero)
UDIKLAT BOGOR
BAHAYA LISTRIK-7
• ANTARA IONOSFIR DAN PERMUKAAN BUMI : UDARA CERAH
100  500 VOLT / METER
• AWAN MENDUNG YANG MENGANDUNG POTENSIAL PETIR
MEMBANGKITKAN MEDAN LISTRIK
3000  30.000 VOLT / METER
Doc:Anton/03/04/ags

10. MEDAN MAKNIT
PT PLN (Persero)
UDIKLAT BOGOR
BAHAYA LISTRIK-8
MENYELIMUTI BUMI, KEKUATANNYA
40  70 microTesla
IT = 1000. mT ----> T = TESLA
IG = 1000. mG ----> G = GAUSS
IT = 10.000 . G.
Doc:Anton/03/04/ags

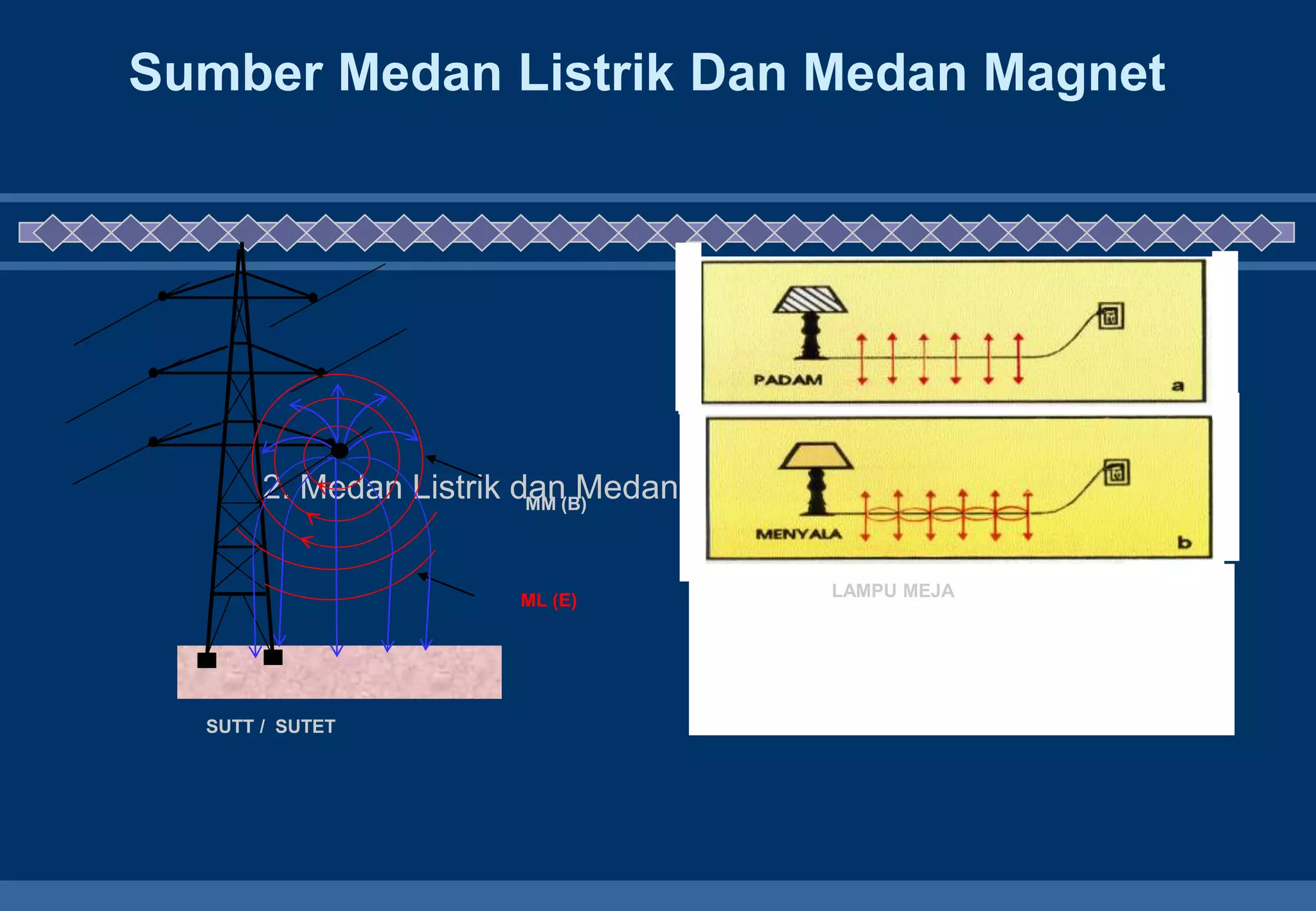

11. 2. Medan Listrik dan Medan Magnet Buatan Manusia
Sumber Medan Listrik Dan Medan Magnet
ML (E)
MM (B)
SUTT / SUTET
LAMPU MEJA

12. MEDAN LISTRIK
PADA PERALATAN LISTRIK
PT PLN (Persero)
UDIKLAT BOGOR
BAHAYA LISTRIK-7
PERALATAN
MEDAN LISTRIK
(VOLT / METER)
SELIMUT LISTRIK 250
STEREO SET 90
LEMARI PENDINGIN 60
SETRIKA LISTRIK 60
PENGERING RAMBUT 40
TV BERWARNA 30
16
LAMPU PIJAR 2
PENYEDOT DEBU
Doc:Anton/03/04/ags

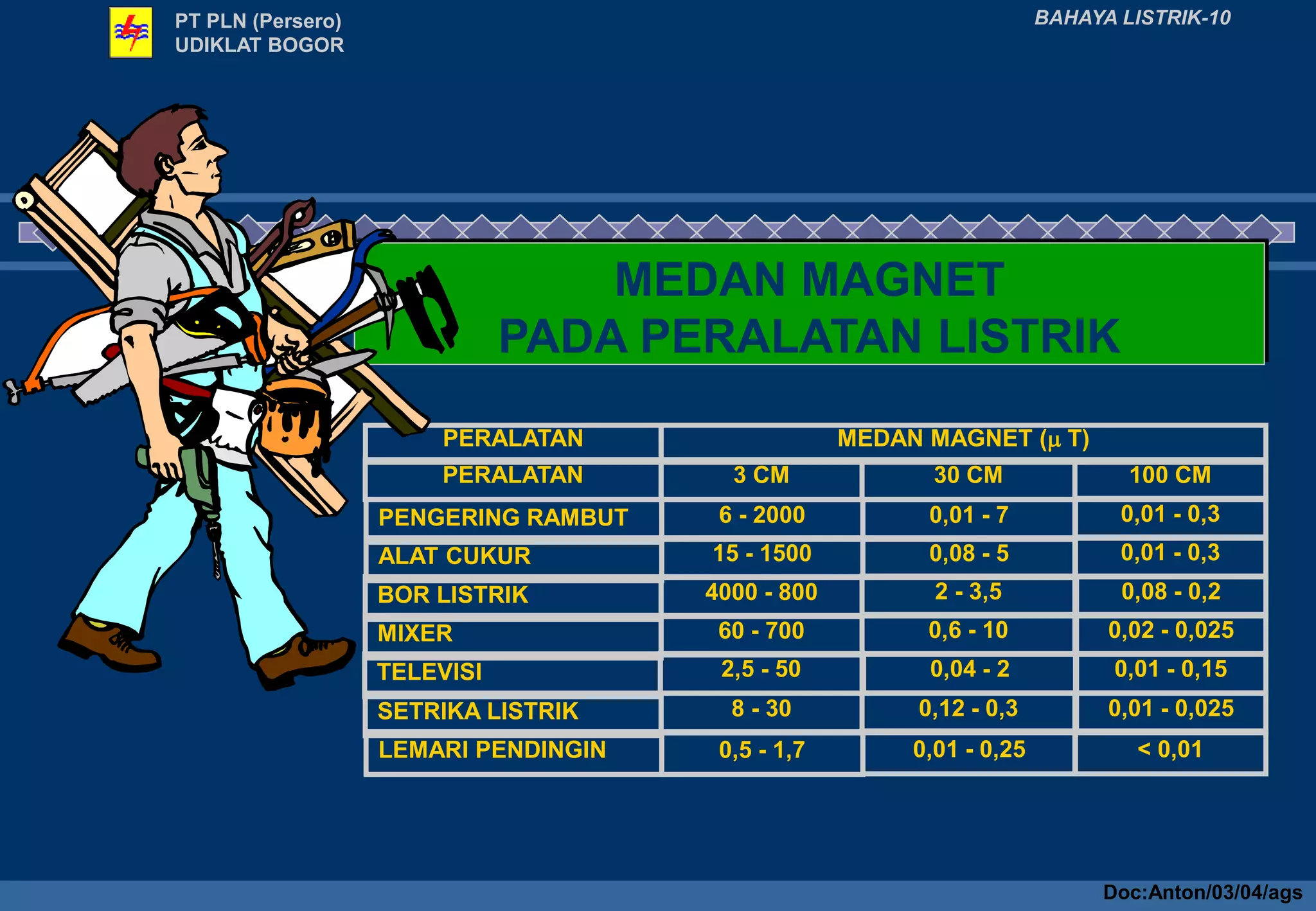

13. MEDAN MAGNET
PADA PERALATAN LISTRIK
PT PLN (Persero)
UDIKLAT BOGOR
BAHAYA LISTRIK-10
MEDAN MAGNET ( T)
PERALATAN
3 CM
PERALATAN 30 CM 100 CM
6 - 2000
PENGERING RAMBUT 0,01 - 7 0,01 - 0,3
15 - 1500
ALAT CUKUR 0,08 - 5 0,01 - 0,3
4000 - 800
BOR LISTRIK 2 - 3,5 0,08 - 0,2
60 - 700
MIXER 0,6 - 10 0,02 - 0,025
2,5 - 50
TELEVISI 0,04 - 2 0,01 - 0,15
8 - 30
SETRIKA LISTRIK 0,12 - 0,3 0,01 - 0,025
0,5 - 1,7
LEMARI PENDINGIN 0,01 - 0,25 < 0,01
Doc:Anton/03/04/ags

14. Frekuensi Medan Listrik Dan Medan Magnet
1. Spektrum Frekuensi Medan Listrik & Medan Magnet
RADIASI
PENGION
RADIASI
BUKAN
PENGION
10
22
20
18
16
14
12
10
8
6
4
2
ELECTROMAGNETIC SPECTRUM
10
10
10
10
10
10
10
10
10
10
SINAR “X”
SINAR GAMMA
50 Hz
ARUS SEARAH
15 - 30 KHz
&
50 - 90 Hz
CAHAYA TERLIHAT
1234
5678
#90#
800 - 900 MHz
MICROWAVE
2.450 MHz
( dalam oven )
Hz
SEBAGIAN SINAR ULTRA VIOLET
HP
100
0

15. Frekuensi Medan Listrik Dan Medan Magnet
2. Radiasi bukan Pengion
3. Radiasi Medan Listrik & Medan Magnet dari SUTT / SUTET

16. HASIL PENGUKURAN KUAT MEDAN MAGNET DI BAWAH SUTET 500 KV
KRIAN- PAITON OLEH ITS
PT PLN (Persero)
UDIKLAT BOGOR
BAHAYA LISTRIK-11
10
9
8
7
6
5
4
3
2
1
0
-25 -15 -12 -9 -7,5 -6 -3 0 3 6 7,5 9 12 15 25
AS TENGAH TOWER
Ambang batas WHO = 1000 mG
MEDAN MAGNET Jarak Mendatar (m) Obyek Pengukuran : SUTT 500 kV
lokasi Ds. Senambung Krian
Tgl. 13 Juli 1997
waktu : Pkl. 15.30-16.30
Doc:Anton/03/04/ags

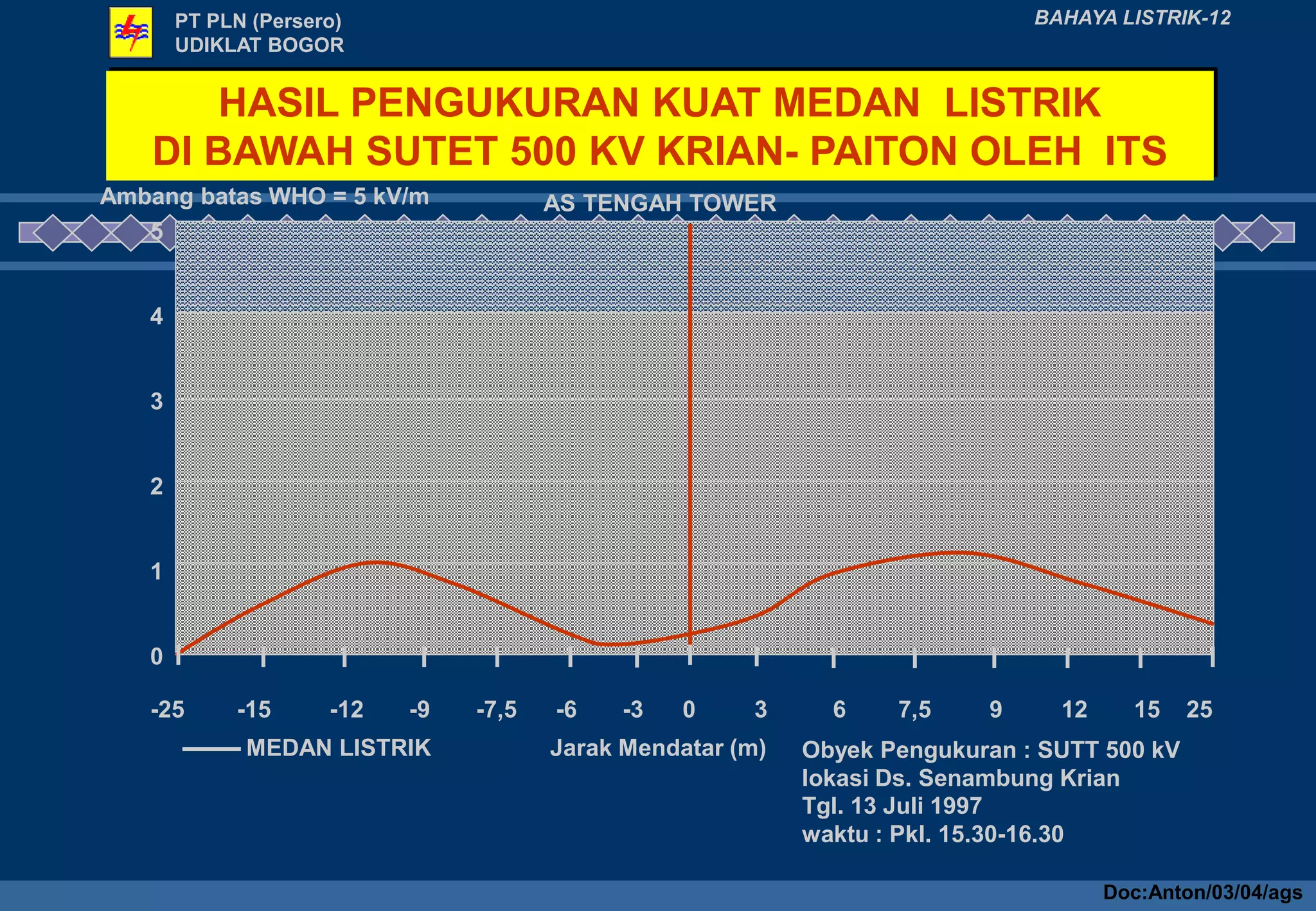

17. HASIL PENGUKURAN KUAT MEDAN LISTRIK
DI BAWAH SUTET 500 KV KRIAN- PAITON OLEH ITS
PT PLN (Persero)
UDIKLAT BOGOR
BAHAYA LISTRIK-12
5
4
3
2
1
0
-25 -15 -12 -9 -7,5 -6 -3 0 3 6 7,5 9 12 15 25
AS TENGAH TOWER
Ambang batas WHO = 5 kV/m
MEDAN LISTRIK Jarak Mendatar (m) Obyek Pengukuran : SUTT 500 kV
lokasi Ds. Senambung Krian
Tgl. 13 Juli 1997
waktu : Pkl. 15.30-16.30
Doc:Anton/03/04/ags

18. HASIL PENGUKURAN KUAT MEDAN MAGNET
DI BAWAH SUTET 150 KV SAWAHAN BARAT OLEH ITS
PT PLN (Persero)
UDIKLAT BOGOR
BAHAYA LISTRIK-13
10
9
8
7
6
5
4
3
2
1
0
-25 -15 -12 -9 -7,5 -6 -3 0 3 6 7,5 9 12 15 25
AS TENGAH TOWER
Ambang batas WHO = 1000 mG
MEDAN MAGNET Jarak Mendatar (m) Obyek Pengukuran : SUTT 150 kV
lokasi Jl. Raya Darmo II Surabaya
Tgl. 13 Juli 1997
waktu : Pkl. 17.00 - 17.30
Kuat
Medan
Magnet
(mG)
Doc:Anton/03/04/ags

19. PEDOMAN NILAI AMBANG BATAS
KUAT MEDAN LISTRIK DAN KUAT MEDAN MAGNET YANG
DIPAKAI PLN
PT PLN (Persero)
UDIKLAT BOGOR
BAHAYA LISTRIK-14
PERATURAN MEDAN LISTRIK MEDAN MAGNET
STANDAR PLN (SPLN NO.
112/1994)
INIRC MENGENAI PETUNJUK
BATAS-BATAS PEMAPARAN
TERHADAP MEDAN LISTRIK
DAN MEDAN MAGNET (EMF)
50/60 HZ/REKOMENDASI WHO
IRPS 1990
WORKING HOUR E
(MAX) : 10 kV/m
CONTINOUSLY
E (MAX) : 5 Kv/m
WORKING HOUR B
(MAX) : 0,5 mT
CONTINOUSLY B (MAX)
: 0,1 mt
REFERENSI : KEPUTUSAN DIREKSI PT PLN (Persero) NO. 031.K/008/DIR/1997 TANGGAL 14
APRRIL 1997
Doc:Anton/03/04/ags

20. TEGANGAN YANG TIMBUL AKIBAT ARUS
BOCOR / KESALAHAN KE TANAH TERHADAP
ORANG YANG BERADA DI SEKITAR INSTALASI
TENAGA LISTRIK :
• TEGANGAN SENTUH
• TEGANGAN LANGKAH
• TEGANGAN PINDAH
PT PLN (Persero)
UDIKLAT BOGOR
BAHAYA LISTRIK-15
Doc:Anton/03/04/ags

21. TABEL : BESAR DAN LAMA TEGANGAN SENTUH MAKSIMUM
BESAR TEGANGAN SENTUH (V)
AC (RMS) DC
< 50 < 120
50 120
75 140
90 160
110 175
150 200
220 250
280 310
LAMA SENTUHAN
MAKSIMUM (DETIK)
-
5,0
1,0
0,5
0,2
0,1
0,05
0,03
PT PLN (Persero)
UDIKLAT BOGOR
BAHAYA LISTRIK-16
Doc:Anton/03/04/ags

22. SESEORANG TIDAK BOLEH
MENYENTUH WALAU SEKEJAPPUN
PERALATAN DENGAN TEGANGAN DI
ATAS 100 VOLT
ATURAN UMUM :
PT PLN (Persero)
UDIKLAT BOGOR
BAHAYA LISTRIK-17
Doc:Anton/03/04/ags

23. PT PLN (Persero)
UDIKLAT BOGOR
BAHAYA LISTRIK-18
BATASAN BESARNYA ARUS LISTRIK YANG
MENGALIR MELALUI TUBUH MANUSIA SERTA
PENGARUH LANGSUNG YANG DIRASAKAN :
• ARUS PERSEPSI (PERCEPTION CURRENT)
• ARUS MEMPENGARUHI OTOT (LETGO CURRENT)
• ARUS FIBRILASI (FIBRILLATING CURRENT)
• ARUS REAKSI (REACTION CURRENT)
Doc:Anton/03/04/ags

24. PT PLN (Persero)
UDIKLAT BOGOR
BAHAYA LISTRIK-19
PENGARUH ARUS LISTRIK PADA TUBUH MANUSIA
BESARNYA ARUS PENGARUH PADA TUBUH MANUSIA
BELUM DIRASAKAN PENGARUHNYA
0 ……… 0,9 mA
BARU TERASA ADANYA ARUS LISTRIK
0,9 ……… 1,2 mA
MULAI TERASA SEAKAN-AKAN ADA YANG
MERAYAP DIDALAM TANGAN
1,2 ……… 1,6 mA
TANGAN SAMPAI KESIKU MERASA KESEMUTAN
1,6 ……… 6,0 mA
TANGAN MULAI KAKU, RASA KESEMUTAN MAKIN
BERTAMBAH
6,0 ……… 8,0 mA
RASA SAKIT TIDAKTERTAHANKAN PENGHANTAR
MASIH DAPAT DILEPASKAN DENGAN GAYA YANG
BESAR SEKALI
13 ……… 15,0 mA
OTOT TIDAK SANGGUP LAGI MELEPASKAN
PENGHANTAR
15 ……… 20,0 mA
DAPAT MENGAKIBATKAN KERUSAKAN PADA
TUBUH MANUSIA
20 ……… 50,0 mA
BATAS ARUS YANG DAPAT MENYEBABKAN
KEMATIAN
50 ……… 100,0 mA
Doc:Anton/03/04/ags

25. PT PLN (Persero)
UDIKLAT BOGOR
BAHAYA LISTRIK-22
PENELITIAN Dr. ANIES - UNIVERSITAS DIPENOGORO
(1993)
DARI HASIL PENGUKURAN TERNYATA KUAT MEDAN LISTRIK DAN
KUAT MEDAN MAGNET DARI SUTT/SUTET MASIH JAUH DIBAWAH
AMBANG BATAS YANG DIREKOMENDASIKAN WHO/IRPA SEHINGGA
DALAM BATAS TERTENTU (DIATAS) SUTT/SUTET TIDAK AKAN
MENIMBULKAN MASALAH KESEHATAN, NAMUN KETAKUTAN SERTA
KEKHAHAWATIRAN MASYARAKAT ADALAH WAJAR DAN SEBAGAI
UPAYA UNTUK MEPERKECIL DAMPAK NEGATIF SUTT / SUTET
TERHADAP KESEHATAN MASYARAKAT, PERLU DILAKUKAN
PENYULUHAN YANG EFEKTIF KEPADA MASYARAKAT UMUM.
Doc:Anton/03/04/ags

26. PT PLN (Persero)
UDIKLAT BOGOR
BAHAYA LISTRIK-23
PENELITIAN SOSIOLOGI KASNODIHARDJO DAN SOESANTO (1995)
PENELITIAN-PENELITIAN SOSIOLOGI KASNODIHARDJO DAN
SOESANTO (1995) DAN GANIHARTONO (1995), YANG BERUSAHA
MENILIK KEADAAN DAN HUBUNGAN SOSIAL EKONOMI DAN
GANGGUAN SUTET 500 KV YANG DIKELUHKAN PENDUDUK
DIDAERAH CIBINONG DAN BEKASI JAWA BARAT, TELAH
MENUNJUKAN BAHWA TIDAK ADA HUBUNGAN LANGSUNG ANTARA
KETERPAPARAN PENDUDUK YANG BERADA DIBAWAH JARINGAN
SUTET DENGAN PENYAKIT YANG DILAPORKAN ATAUPUN TINGKAT
KESEHATAN MASYARAKAT
Doc:Anton/03/04/ags

27. PT PLN (Persero)
UDIKLAT BOGOR
BAHAYA LISTRIK-24
PENELITIAN BUDI HARYANTO SKM, MSc BALITBANG DEPKES RI
(1995/ 1996)
TIDAK ADA KORELASI ANTARA GANGGUAN KESEHATAN SEPERTI
SAKIT KEPALA, KELELAHAN SEPERTI SAKIT KEPALA, KELELAHAN
MENTAL, PUSING KEPALA, KEGUGURAN, SUSAH TIDUR,
BRADYCARDIA, TACHYCARDIA, INDIKASI TUMOR DAN LEUKIMIA
TERHADAP PAJANAN MEDAN LISTRIK DAN MEDAN MAGNET
Doc:Anton/03/04/ags

28. PT PLN (Persero)
UDIKLAT BOGOR
BAHAYA LISTRIK-25

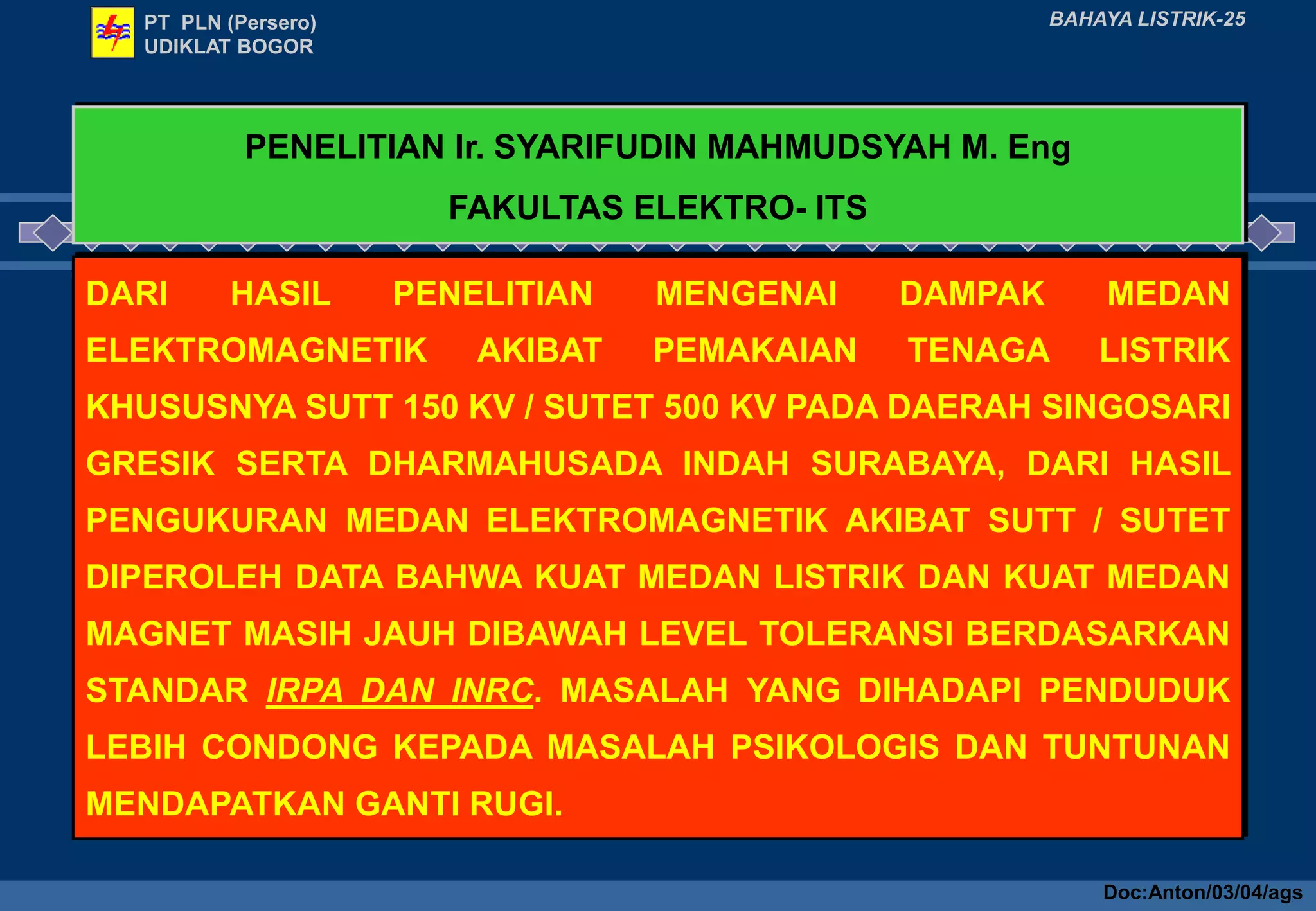

PENELITIAN Ir. SYARIFUDIN MAHMUDSYAH M. Eng
FAKULTAS ELEKTRO- ITS
DARI HASIL PENELITIAN MENGENAI DAMPAK MEDAN
ELEKTROMAGNETIK AKIBAT PEMAKAIAN TENAGA LISTRIK
KHUSUSNYA SUTT 150 KV / SUTET 500 KV PADA DAERAH SINGOSARI
GRESIK SERTA DHARMAHUSADA INDAH SURABAYA, DARI HASIL
PENGUKURAN MEDAN ELEKTROMAGNETIK AKIBAT SUTT / SUTET
DIPEROLEH DATA BAHWA KUAT MEDAN LISTRIK DAN KUAT MEDAN
MAGNET MASIH JAUH DIBAWAH LEVEL TOLERANSI BERDASARKAN
STANDAR IRPA DAN INRC. MASALAH YANG DIHADAPI PENDUDUK
LEBIH CONDONG KEPADA MASALAH PSIKOLOGIS DAN TUNTUNAN
MENDAPATKAN GANTI RUGI.
Doc:Anton/03/04/ags

29. PT PLN (Persero)
UDIKLAT BOGOR
BAHAYA LISTRIK-26
KERJASAMA LEMBAGA PENELITIAN MASYARAKAT
ITB - FAKULTAS KEDOKTERAN UNIVERSITAS INDONESIA
(1996/ 1997)
TIDAK ADA KORELASI FREKUENSI GANGGUAN KESEHATAN
MASYARAKAT YANG TERPAJAN MEDAN LISTRIK DAN MEDAN
MAGNET DARI SUTET BERHUBUNGAN DENGAN JARAK TEMPAT
TINGGAL TERHADAP JARINGAN, DAN JUGA TIDAK ADA PENGARUH
DARI BESAR DAN LAMANYA PEMAJANAN MEDAN LISTRIK DAN
MEDAN MAGNET TERHADAP DERAJAT KELAINAN FUNGSI SISTEM
TUBUH.
Doc:Anton/03/04/ags
