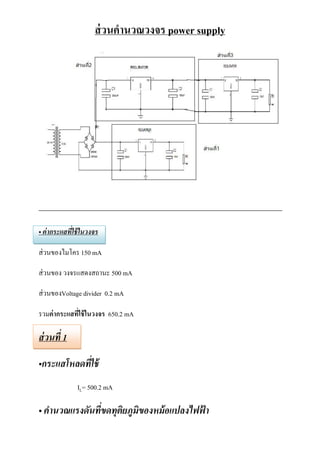

1. ส่ วนคานวณวงจร power supply
• ค่ ากระแสทีใช้ ในวงจร
่
ส่ วนของไมโคร 150 mA
ส่ วนของ วงจรแสดงสถานะ 500 mA
ส่ วนของVoltage divider 0.2 mA
รวมค่ ากระแสทีใช้ ในวงจร 650.2 mA
่
ส่ วนที่ 1
•กระแสโหลดทีใช้
่
IL= 500.2 mA

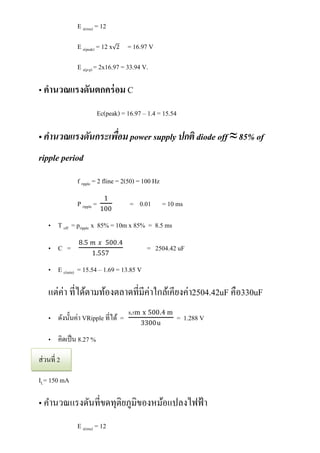

• คานวณแรงดันทีขดทุติยภูมิของหม้ อแปลงไฟฟ้ า
่

2. E s(rms) = 12
E s(peak) = 12 x 2 = 16.97 V
E s(p-p) = 2x16.97 = 33.94 V.
• คานวณแรงดันตกคร่ อม C
Ec(peak) = 16.97 – 1.4 = 15.54
• คานวณแรงดันกระเพือม power supply ปกติ diode off ≈ 85% of
่
ripple period
f ripple = 2 fline = 2(50) = 100 Hz
1
P ripple = = 0.01 = 10 ms
100
• T off = pripple x 85% = 10m x 85% = 8.5 ms
8.5 𝑚 𝑥 500.4
• C = = 2504.42 uF
1.557
• E c(min) = 15.54 – 1.69 = 13.85 V
แต่ค่า ที่ได้ตามท้องตลาดที่มีค่าใกล้เคียงค่า2504.42uF คือ330uF
8.5m x 500.4 m
• ดังนั้นค่า VRipple ที่ได้ = = 1.288 V
3300u
• คิดเป็ น 8.27 %
ส่ วนที่ 2
IL= 150 mA

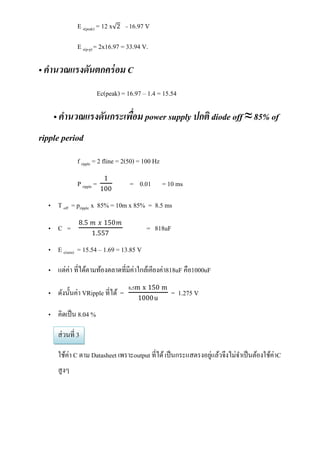

• คานวณแรงดันที่ขดทุติยภูมิของหม้อแปลงไฟฟ้ า
E s(rms) = 12

3. E s(peak) = 12 x 2 = 16.97 V
E s(p-p) = 2x16.97 = 33.94 V.
• คานวณแรงดันตกคร่ อม C
Ec(peak) = 16.97 – 1.4 = 15.54
• คานวณแรงดันกระเพือม power supply ปกติ diode off ≈ 85% of
่
ripple period
f ripple = 2 fline = 2(50) = 100 Hz
1
P ripple = = 0.01 = 10 ms
100
• T off = pripple x 85% = 10m x 85% = 8.5 ms
8.5 𝑚 𝑥 150𝑚
• C = = 818uF
1.557
• E c(min) = 15.54 – 1.69 = 13.85 V
• แต่ค่า ที่ได้ตามท้องตลาดที่มีค่าใกล้เคียงค่า818uF คือ1000uF
8.5m x 150 m
• ดังนั้นค่า VRipple ที่ได้ = = 1.275 V
1000 u
• คิดเป็ น 8.04 %
ส่ วนที่ 3
ใช้ค่า C ตาม Datasheet เพราะoutput ที่ได้ เป็ นกระแสตรงอยูแล้วจึงไม่จาเป็ นต้องใช้ค่าC
่
สู งๆ
