Dokumen ini membahas tentang berbagai jenis pondasi yang merupakan elemen penting dalam konstruksi bangunan. Pondasi dibagi menjadi dua kategori utama: dangkal dan dalam, masing-masing dengan sub-jenis dan karakteristik tertentu, serta digunakan sesuai dengan kondisi tanah dan beban bangunan. Berbagai jenis pondasi, seperti pondasi telapak, bored pile, dan tiang pancang, memiliki kelebihan dan kekurangan yang perlu dipertimbangkan dalam perencanaannya.
Pondasi
- 1. REKAYASA PONDASI “JENIS –JENIS PONDASI ” Oleh : SITI FAOZIAH I.A D111 13 044 SIPIL B FAKULTAS TEKNIK UNIVERSITAS HASANUDDIN TAHUN 2015
- 2. Salahsatu elemenstrukturyangpalingvital darisuatukonstruksibangunanyaitupondasi sebab pondasi bertugaspalingakhirdalammemikul semuabebanbangunanuntukditeruskanke tanah.Agar strukturbangunandapat diterimaolehtanah,makapondasi bertugasmenyesuaikanjenis pendekatannyakepadatanahdenganmelakukansurveyterhadapkarakteristiktanahtersebut,seperti uji sondiruntukmengetahui dayadukungtanahnya. Secara garis besar pondasi dapat dibagi menjadi dua jenis: A. Pondasi Dangkal Pondasi jenisini biasanyadilaksanakanpadatanahdengankedalamantanahtidaklebihdari 3 meteratau sepertigadari dari lebaralas pondasi.Dengan katalain,pondasi ini diterapkanpada tanah yangkerasatau stabil yang mendukungstrukturbangunanyangtidakterlaluberatdantinggi, dengankedalamantanahkeraskurangdari 3 meter.Pondasi dangkal tidakdisarankanuntuk dilaksanakanpadajenistanahyangkurangstabil ataumemiliki kepadatantanahyangburuk,seperti tanah bekasrawa/gambut.Bilakondisi memaksauntukdilaksanakanpadatanahyang kurangstabil, harus diadakanperbaikantanahterlebihdahulu,dengansistemmemakai cerucup/tiangpancang yang ditanamdibawahpondasi. Pondasi dangkal terdiri dari: 1. Pondasi telapak/umpak Pondasi telapak merupakan jenis pondasi sederhana yang telah digunakan oleh masyarakat indonesia sejak zaman dulu. Pondasi ini terbuat dari batuan padas atau keras yang digali oleh masyarakat setempat di daerah-daerah tertentu, bahkan tak jarang yang menggunakanbatu padas bekas reruntuhan candi.
- 3. Sistem kerja pondasiini menerapkan sistem tanam. Jadi pondasi telapak ini menahan kolom yang tertanam di dalamnya sehingga tidak masuk dalam tanah. Seperti halnya ketika kita menggunakan sebuah ganjalan yang pipih atau ganjalan yang lebih lebar untuk standar motor ketika di tempatkan pada tanah yang lembek. 2. Pondasi Batu Kali(Menerus) Pondasi ini digunakan pada bangunan sederhana yang kondisi tanah aslinya cukup baik. Biasanya kedalaman pondasi ini antara 60 - 80 cm. Dengan lebar tapak sama dengan tingginya. Kebutuhan bahan baku untuk pondasi ini adalah : - Batu belah (batu kali/guning) - Pasir pasang - Semen PC (abu-abu). Kelebihan : Pelaksanaan pondasi mudah Waktu pengerjaan pondasi cepat Batu belah mudah didapat, (khususnya pulau jawa) Kekurangan : Batu belah di daerah tertentu sulit dicari

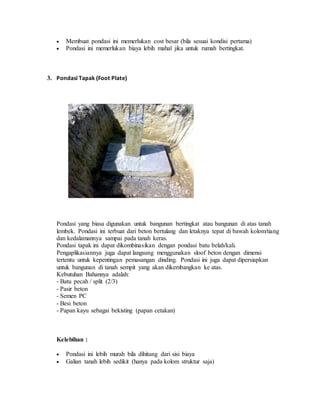

- 4. Membuat pondasiini memerlukan cost besar (bila sesuai kondisi pertama) Pondasi ini memerlukan biaya lebih mahal jika untuk rumah bertingkat. 3. Pondasi Tapak (Foot Plate) Pondasi yang biasa digunakan untuk bangunan bertingkat atau bangunan di atas tanah lembek. Pondasi ini terbuat dari beton bertulang dan letaknya tepat di bawah kolom/tiang dan kedalamannya sampai pada tanah keras. Pondasi tapak ini dapat dikombinasikan dengan pondasi batu belah/kali. Pengaplikasiannya juga dapat langsung menggunakan sloof beton dengan dimensi tertentu untuk kepentingan pemasangan dinding. Pondasi ini juga dapat dipersiapkan untuk bangunan di tanah sempit yang akan dikembangkan ke atas. Kebutuhan Bahannya adalah: - Batu pecah / split (2/3) - Pasir beton - Semen PC - Besi beton - Papan kayu sebagai bekisting (papan cetakan) Kelebihan : Pondasi ini lebih murah bila dihitung dari sisi biaya Galian tanah lebih sedikit (hanya pada kolom struktur saja)
- 5. Untuk bangunanbertingkat penggunaan pondasi foot plate lebih handal daripada pondasi batu belah. Kekurangan : Harus dipersiapkan bekisting atau cetakan terlebih dulu (Persiapan lebih lama). Diperlukan waktu pengerjaan lebih lama (harus menunggu beton kering/ sesuai umur beton). Tidak semua tukang bisa mengerjakannya. Diperlukan pemahaman terhadap ilmu struktur. Pekerjaan rangka besi dibuat dari awal dan harus selesai setelah dilakukan galian tanah. 4.Pondasi Pelat Beton Lajur Pondasi pelat beton lajur atau jalur digunakan bila luas penampang yang menggunakan pondasi pelat setempat terlalu besar. Karena itu luas penampang tersebut dibagi dengan cara memanjangkan lajur agar tidak terlalu melebar Pondasi ini lebih kuat jika dibanding dua jenis pondasi dangkal lainnya. Ini disebabkan seluruhnya terbuat dari beton bertulang. Harganya lebih murah dibandingkan dengan pondasi batu kali untuk bangunan rumah bertingkat. Ukuran lebar pondasi pelat lajur sama dengan lebar bawah pondasi batu kali, yaitu 70 - 120 cm. Ini disebabkan fungsi pondasi pelat lajur adalah menggantikan pondasi batu belah bila batu belah sulit didapat, atau memang sudah ada rencana pengembangan rumah ke atas. Kelebihan : Pondasi ini lebih murah bila dihitung dari sisi biaya. Galian tanah lebih sedikit karena hanya berada di titik yang terdapat kolom strukturnya. Penggunaannya pada bangunan bertingkat lebih handal dibanding pondasi batu belah, baik sebagai penopang beban vertikal maupun gaya horizontal seperti gempa, angin, ledakan dan lain-lain Kekurangan : Harus dipersiapkan bekisting atau cetakan terlebih dulu (Persiapan lebih lama). Diperlukan waktu pengerjaan lebih lama (harus menunggu beton kering/ sesuai umur beton). Tidak semua tukang bisa mengerjakannya. Diperlukan pemahaman terhadap ilmu struktur.
- 6. Pekerjaan rangkabesi dibuat dari awal dan harus selesai setelah dilakukan galian tanah. 5. Pondasi konstruksi sarang laba-laba. Pondasi ini merupakan pondasi dangkal konvensional, kombinasi antara sistem pondasi plat beton pipih menerus dengan sistem perbaikan tanah. Pondasi ini memamfaatkan tanah sebagai bagian dari struktur pondasi itu sendiri. Pondasi Sarang Laba-Laba dapat dilaksanakan pada bangunan 2 hingga 8 lantai yang didirikan diatas tanah dengan daya dukung rendah. Sedangkan pada tanah dengan daya dukung tinggi, bisa digunakan pada bangunan lebih dari 8 lantai. Plat beton tipis menerus itu di bagian bawahnya dikakukan oleh rib-rib tegak tipis yang relatif tinggi, sehingga secara menyeluruh berbentuk kotak terbalik. Rib-rib tegak dan kaku tersebut diatur membentuk petak-petak segitiga dengan hubungan kaku (rigit). Rib- rib tersebut terbuat dari beton bertulang. Sementara rongga yang ada dibawah plat diantara rib-rib diisi dengan perbaikan tanah/pasir yang dipadatkan dengan baik, lapis demi lapis per 20 cm. 6. Pondasi bor mini / Strauss pile

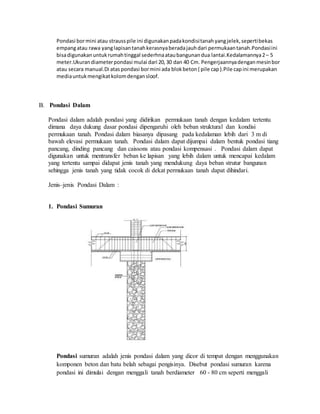

- 7. Pondasi bormini ataustrausspile ini digunakanpadakondisitanahyangjelek,sepertibekas empangatau rawa yanglapisantanahkerasnyaberadajauhdari permukaantanah.Pondasiini bisadigunakanuntukrumahtinggal sederhnaataubangunandua lantai.Kedalamannya2– 5 meter.Ukurandiameterpondasi mulai dari 20,30 dan 40 Cm. Pengerjaannyadenganmesinbor atau secara manual.Di ataspondasi bormini ada blokbeton( pile cap).Pile capini merupakan mediauntukmengikatkolomdengansloof. B. Pondasi Dalam Pondasi dalam adalah pondasi yang didirikan permukaan tanah dengan kedalam tertentu dimana daya dukung dasar pondasi dipengaruhi oleh beban struktural dan kondisi permukaan tanah. Pondasi dalam biasanya dipasang pada kedalaman lebih dari 3 m di bawah elevasi permukaan tanah. Pondasi dalam dapat dijumpai dalam bentuk pondasi tiang pancang, dinding pancang dan caissons atau pondasi kompensasi . Pondasi dalam dapat digunakan untuk mentransfer beban ke lapisan yang lebih dalam untuk mencapai kedalam yang tertentu sampai didapat jenis tanah yang mendukung daya beban strutur bangunan sehingga jenis tanah yang tidak cocok di dekat permukaan tanah dapat dihindari. Jenis–jenis Pondasi Dalam : 1. Pondasi Sumuran Pondasi sumuran adalah jenis pondasi dalam yang dicor di tempat dengan menggunakan komponen beton dan batu belah sebagai pengisinya. Disebut pondasi sumuran karena pondasi ini dimulai dengan menggali tanah berdiameter 60 - 80 cm seperti menggali
- 8. sumur. Kedalaman pondasiini dapat mencapai 8 meter. Pada bagian atas pondasi yang mendekati sloof, diberi pembesian untuk mengikat sloof. Pondasi jenis ini digunakan bila lokasi pembangunannya jauh sehingga tidak memungkinkan dilakukan transportasi untuk mengangkut tiang pancang. Walaupun lokasi pembangunan memungkinkan, pondasi jenis ini jarang digunakan. Selain boros adukan beton, penyebab lainnya adalah sulit dilakukan pengontrolan hasil cor beton di tempat yang dalam. Kelebihan : - Alternatif penggunaan pondasi dalam, jika material batu banyak dan bila tidak dimungkinkan pengangkutan tiang pancang. - Tidak diperlukan alat berat. - Biayanya lebih murah untuk tempat tertentu. Kekurangan : - Bagian dalam dari hasil pasangan pondasi tidak dapat di kontrol (Karena batu dan adukan dilempar/ dituang dari atas) - Pemakaian bahan boros. - Tidak tahan terhadap gaya horizontal (karena tidak ada tulangan). - Untuk tanah lumpur, pondasi ini sangat sulit digunakan karena susah dalam menggalinya. 2. Pondasi Bored Pile

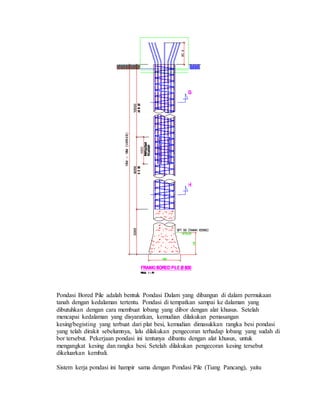

- 9. Pondasi Bored Pileadalah bentuk Pondasi Dalam yang dibangun di dalam permukaan tanah dengan kedalaman tertentu. Pondasi di tempatkan sampai ke dalaman yang dibutuhkan dengan cara membuat lobang yang dibor dengan alat khusus. Setelah mencapai kedalaman yang disyaratkan, kemudian dilakukan pemasangan kesing/begisting yang terbuat dari plat besi, kemudian dimasukkan rangka besi pondasi yang telah dirakit sebelumnya, lalu dilakukan pengecoran terhadap lobang yang sudah di bor tersebut. Pekerjaan pondasi ini tentunya dibantu dengan alat khusus, untuk mengangkat kesing dan rangka besi. Setelah dilakukan pengecoran kesing tersebut dikeluarkan kembali. Sistem kerja pondasi ini hampir sama dengan Pondasi Pile (Tiang Pancang), yaitu
- 10. meneruskan beban stukturbangunan diatas ke tanah dasar dibawahnya sampai kedalaman tanah yang dianggap kuat (memiliki daya dukung yang cukup). Untuk itu diperlukan kegiatan sondir sebelumnya, agar daya dukung tanah dibawah dapat diketahui pada kedalaman berapa meter yang dianggap memadai untuk mendukung konstruksi diatas yang akan dipikul nantinya. Jenis pondasi ini cocok digunakan untuk lokasi pekerjaan yang disekitarnya rapat dengan bangunan orang lain, karena proses pembuatan pondasi ini tidak menimbulkan efek getar yang besar, seperti pembuatan Pondasi Pile (Tiang Pancang) yang pemasangannya dilakukan dengan cara pukulan memakai beban/hammer. 3. Pondasi Tiang Pancang Penggunaan pondasi tiang pancang sebagai pondasi bangunan apabila tanah yang berada dibawah dasar bangunan tidak mempunyai daya dukung (bearing capacity) yang cukup untuk memikul berat bangunan dan beban yang bekerja padanya Atau apabila tanah yang mempunyai daya dukung yang cukup untuk memikul berat bangunan dan seluruh beban yang bekerja berada pada lapisan yang sangat dalam dari permukaan tanah kedalaman lebih dari 8 meter. Fungsi dan kegunaan dari pondasi tiang pancang adalah untuk memindahkan atau mentransfer beban-beban dari konstruksi di atasnya (super struktur) ke lapisan tanah keras yang letaknya sangat dalam. Dalam pelaksanaan pemancangan pada umumnya dipancangkan tegak lurus dalam tanah, tetapi ada juga dipancangkan miring (battle pile) untuk dapat menahan gaya-gaya horizontal yang bekerja, Hal seperti ini sering terjadi pada dermaga dimana terdapat tekanan kesamping dari kapal dan perahu. Sudut kemiringan yang dapat dicapai oleh tiang tergantung dari alat yang dipergunakan serta disesuaikan pula dengan perencanaannya. Tiang Pancang umumnya digunakan : - Untuk mengangkat beban-beban konstruksi diatas tanah kedalam atau melalui sebuah stratum/lapisan tanah. Didalam hal ini beban vertikal dan beban lateral boleh jadi terlibat. - Untuk menentang gaya desakan keatas, gaya guling, seperti untuk telapak ruangan bawah tanah dibawah bidang batas air jenuh atau untuk menopang kaki-kaki menara terhadap guling. - Memampatkan endapan-endapan tak berkohesi yang bebas lepas melalui kombinasi perpindahan isi tiang pancang dan getaran dorongan. Tiang pancang ini dapat ditarik keluar kemudian. - Mengontrol lendutan/penurunan bila kaki-kaki yang tersebar atau telapak berada pada tanah tepi atau didasari oleh sebuah lapisan yang kemampatannya tinggi.
- 11. - Membuat tanahdibawah pondasi mesin menjadi kaku untuk mengontrol amplitudo getaran dan frekuensi alamiah dari sistem tersebut. - Sebagai faktor keamanan tambahan dibawah tumpuan jembatan dan atau pir, khususnya jika erosi merupakan persoalan yang potensial. - Dalam konstruksi lepas pantai untuk meneruskan beban-beban diatas permukaan air melalui air dan kedalam tanah yang mendasari air tersebut. Hal seperti ini adalah mengenai tiang pancang yang ditanamkan sebagian dan yang terpengaruh oleh baik beban vertikal (dan tekuk) maupun beban lateral. Demikian, apabila ada kekurangan atau yang kurang tepat pada penjelasan di atas, mohon koreksinya dan anda bisa menyampaikannya melalui kotak komentar di bawah ini. Terimakasih atas kunjunganya. 4. Pondasi Tiang Hidraulic Jack In Pile Pondasi ini sama dengan pondasi tiang pancang,yang membedakanya adalah cara memasukanya dengan ditekan menggunakan alat hidraulic jack in pile,sehingga kebisingan dan getaran bisa dihindari. 5.Pondasi Bore Pile Pondasi Caissons (Bor Pile) adalah bentuk pondasi dalam yang dibangun di dalam permukaan tanah, pondasi di tempatkan sampai ke dalaman yang dibutuhkan dengan cara membuat lobang dengan sistim pengeboran atau pengerukan tanah. Setelah kedalaman sudah didapatkan kemudian pondasi pile dilakukan dengan pengecoran beton bertulang terhadap lobang yang sudah di bor. Sisitim pengeboran dapat dialakukan dalam berbagai jenis baik sistim maual maupun sistim hidrolik.

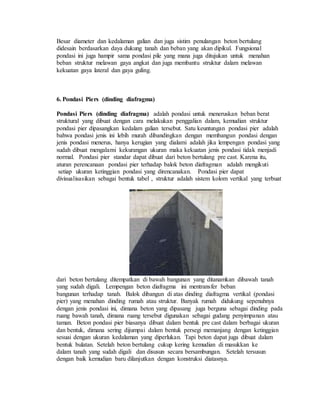

- 12. Besar diameter dankedalaman galian dan juga sistim penulangan beton bertulang didesain berdasarkan daya dukung tanah dan beban yang akan dipikul. Fungsional pondasi ini juga hampir sama pondasi pile yang mana juga ditujukan untuk menahan beban struktur melawan gaya angkat dan juga membantu struktur dalam melawan kekuatan gaya lateral dan gaya guling. 6. Pondasi Piers (dinding diafragma) Pondasi Piers (dinding diafragma) adalah pondasi untuk meneruskan beban berat struktural yang dibuat dengan cara melakukan penggalian dalam, kemudian struktur pondasi pier dipasangkan kedalam galian tersebut. Satu keuntungan pondasi pier adalah bahwa pondasi jenis ini lebih murah dibandingkan dengan membangun pondasi dengan jenis pondasi menerus, hanya kerugian yang dialami adalah jika lempengan pondasi yang sudah dibuat mengalami kekurangan ukuran maka kekuatan jenis pondasi tidak menjadi normal. Pondasi pier standar dapat dibuat dari beton bertulang pre cast. Karena itu, aturan perencanaan pondasi pier terhadap balok beton diafragman adalah mengikuti setiap ukuran ketinggian pondasi yang direncanakan. Pondasi pier dapat divisualisasikan sebagai bentuk tabel , struktur adalah sistem kolom vertikal yang terbuat dari beton bertulang ditempatkan di bawah bangunan yang ditanamkan dibawah tanah yang sudah digali. Lempengan beton diafragma ini mentransfer beban bangunan terhadap tanah. Balok dibangun di atas dinding diafragma vertikal (pondasi pier) yang menahan dinding rumah atau struktur. Banyak rumah didukung sepenuhnya dengan jenis pondasi ini, dimana beton yang dipasang juga berguna sebagai dinding pada ruang bawah tanah, dimana ruang tersebut digunakan sebagai gudang penyimpanan atau taman. Beton pondasi pier biasanya dibuat dalam bentuk pre cast dalam berbagai ukuran dan bentuk, dimana sering dijumpai dalam bentuk persegi memanjang dengan ketinggian sesuai dengan ukuran kedalaman yang diperlukan. Tapi beton dapat juga dibuat dalam bentuk bulatan. Setelah beton bertulang cukup kering kemudian di masukkan ke dalam tanah yang sudah digali dan disusun secara bersambungan. Setelah tersusun dengan baik kemudian baru dilanjutkan dengan konstruksi diatasnya.

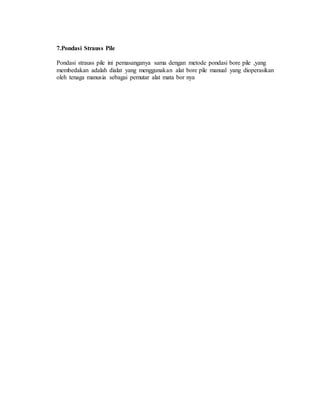

- 13. 7.Pondasi Strauss Pile Pondasistrauss pile ini pemasanganya sama dengan metode pondasi bore pile ,yang membedakan adalah dialat yang menggunakan alat bore pile manual yang dioperasikan oleh tenaga manusia sebagai pemutar alat mata bor nya
