![論文の図表
• とりあえずはLaTeX任せにしましょう！

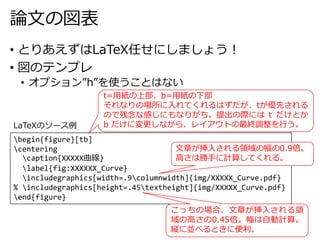

• 図のテンプレ
• オプション”h”を使うことはない
begin{figure}[tb]
centering
caption{XXXXX曲線}
label{fig:XXXXXX_Curve}
includegraphics[width=.9columnwidth]{img/XXXXX_Curve.pdf}
% includegraphics[height=.45textheight]{img/XXXXX_Curve.pdf}
end{figure}
文章が挿入される領域の幅の0.9倍。
高さは勝手に計算してくれる。
t=用紙の上部、b=用紙の下部
それなりの場所に入れてくれるはずだが、tが優先される
ので残念な感じにもなりがち。提出の際には t だけとか
b だけに変更しながら、レイアウトの最終調整を行う。
こっちの場合、文章が挿入される領
域の高さの0.45倍。幅は自動計算。
縦に並べるときに便利。
LaTeXのソース例](https://image.slidesharecdn.com/hara150131-150130200513-conversion-gate02/85/slide-5-320.jpg)
![図表の位置
• つべこべ考える前に、とり
あえず段落に結びつける
• 節ではなく、です。
• それなりの場所に収まるはず。
• だめそうなら、適当に上や
下に移動させる。
• たくさんのテキストを移動
させるとよくわからなくな
るので、図や表を貼り付け
るためのマクロを作っても
いい
図ref{fig:A}にぞうの卵を示す．
ぞうの卵はどこからどうみても象の卵であるが、
ぞうの卵はおいしいぞう，ぞうの卵はおいしい
ぞう，といえる．
begin{figure}[tb]
label{fig:A}
end{figure}
続いて，図ref{fig:B}をみるとぞうの卵はお
いしいぞうからぞう卵はおいしいぞうまですべ
てがぞうの卵はおいしいぞうであることがわか
る．
従って、ぞうの卵はおいしいぞうと推測される。
begin{figure}[tb]
label{fig:B}
end{figure}
最後に，図ref{fig:C}を用いてぞうの卵はお
いしいぞうについて考察する．
まず、ぞうの卵はお・・・（以下略）
LaTeXのソース例](https://image.slidesharecdn.com/hara150131-150130200513-conversion-gate02/85/slide-6-320.jpg)
![表の小ネタ
• １カラムの文章ではあまりないが、
2カラムでははみ出すこともしばしば・・・
強引にテキスト幅に納める！（文字は小さくなる）
begin{table}[tb]
centering
caption{収録された環境音の出現頻度分布}
label{tbl:SoundTypeHistogram}
resizebox{columnwidth}{!}{%
begin{tabular}{llr|llr}
Hline
multicolumn{2}{l}{Class} & #data & multicolumn{2}{l}{Class} & #data
hline
$T_1$ & 人の声 & 1356 & $T_{7}$ & 踏切の音 & 1
$T_2$ & 鳥の声 & 634 & $T_{8}$ & 電車の音 & 97
$T_3$ & 虫の音 & 56 & $T_{9}$ & サイレン音 & 37
$T_4$ & 車の音 & 2267 & $T_{10}$ & 音響信号機 & 788
$T_5$ & 風切音 & 185 & $T_{11}$ & 音楽 & 374
$T_6$ & バイクの音 & 727 & $T_{12}$ & 動物の声 & 61
Hline
end{tabular}
}
end{table}](https://image.slidesharecdn.com/hara150131-150130200513-conversion-gate02/85/slide-7-320.jpg)
![[AWSマイスターシリーズ] AWS CLI / AWS Tools for Windows PowerShell](https://cdn.slidesharecdn.com/ss_thumbnails/20140115aws-meister-regenerate-awsclipowershell-140130055421-phpapp01-thumbnail.jpg?width=640&height=640&fit=bounds)
論文の図表レイアウト例
- 1.

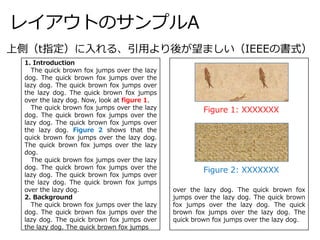

- 2. レイアウトのサンプルA 1. Introduction The quickbrown fox jumps over the lazy dog. The quick brown fox jumps over the lazy dog. The quick brown fox jumps over the lazy dog. The quick brown fox jumps over the lazy dog. Now, look at figure 1. The quick brown fox jumps over the lazy dog. The quick brown fox jumps over the lazy dog. The quick brown fox jumps over the lazy dog. Figure 2 shows that the quick brown fox jumps over the lazy dog. The quick brown fox jumps over the lazy dog. The quick brown fox jumps over the lazy dog. The quick brown fox jumps over the lazy dog. The quick brown fox jumps over the lazy dog. The quick brown fox jumps over the lazy dog. 2. Background The quick brown fox jumps over the lazy dog. The quick brown fox jumps over the lazy dog. The quick brown fox jumps over the lazy dog. The quick brown fox jumps over the lazy dog. The quick brown fox jumps over the lazy dog. The quick brown fox jumps over the lazy dog. The quick brown fox jumps over the lazy dog. The quick brown fox jumps over the lazy dog. 上側（t指定）に入れる、引用より後が望ましい（IEEEの書式） Figure 1: XXXXXXX Figure 2: XXXXXXX

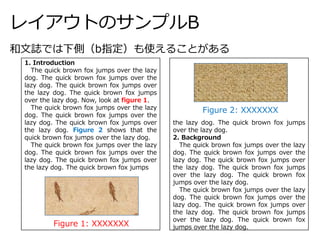

- 3. レイアウトのサンプルB 1. Introduction The quickbrown fox jumps over the lazy dog. The quick brown fox jumps over the lazy dog. The quick brown fox jumps over the lazy dog. The quick brown fox jumps over the lazy dog. Now, look at figure 1. The quick brown fox jumps over the lazy dog. The quick brown fox jumps over the lazy dog. The quick brown fox jumps over the lazy dog. Figure 2 shows that the quick brown fox jumps over the lazy dog. The quick brown fox jumps over the lazy dog. The quick brown fox jumps over the lazy dog. The quick brown fox jumps over the lazy dog. The quick brown fox jumps the lazy dog. The quick brown fox jumps over the lazy dog. 2. Background The quick brown fox jumps over the lazy dog. The quick brown fox jumps over the lazy dog. The quick brown fox jumps over the lazy dog. The quick brown fox jumps over the lazy dog. The quick brown fox jumps over the lazy dog. The quick brown fox jumps over the lazy dog. The quick brown fox jumps over the lazy dog. The quick brown fox jumps over the lazy dog. The quick brown fox jumps over the lazy dog. The quick brown fox jumps over the lazy dog. 和文誌では下側（b指定）も使えることがある Figure 1: XXXXXXX Figure 2: XXXXXXX

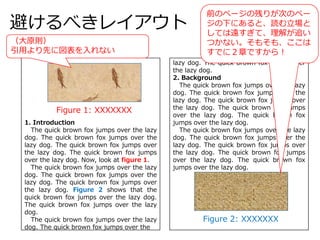

- 4. 避けるべきレイアウト 1. Introduction The quickbrown fox jumps over the lazy dog. The quick brown fox jumps over the lazy dog. The quick brown fox jumps over the lazy dog. The quick brown fox jumps over the lazy dog. Now, look at figure 1. The quick brown fox jumps over the lazy dog. The quick brown fox jumps over the lazy dog. The quick brown fox jumps over the lazy dog. Figure 2 shows that the quick brown fox jumps over the lazy dog. The quick brown fox jumps over the lazy dog. The quick brown fox jumps over the lazy dog. The quick brown fox jumps over the lazy dog. The quick brown fox jumps over the lazy dog. 2. Background The quick brown fox jumps over the lazy dog. The quick brown fox jumps over the lazy dog. The quick brown fox jumps over the lazy dog. The quick brown fox jumps over the lazy dog. The quick brown fox jumps over the lazy dog. The quick brown fox jumps over the lazy dog. The quick brown fox jumps over the lazy dog. The quick brown fox jumps over the lazy dog. The quick brown fox jumps over the lazy dog. The quick brown fox jumps over the lazy dog. Figure 1: XXXXXXX Figure 2: XXXXXXX （大原則） 引用より先に図表を入れない 前のページの残りが次のペー ジの下にあると、読む立場と しては遠すぎて、理解が追い つかない。そもそも、ここは すでに２章ですから！
- 5. 論文の図表 • とりあえずはLaTeX任せにしましょう！ • 図のテンプレ •オプション”h”を使うことはない begin{figure}[tb] centering caption{XXXXX曲線} label{fig:XXXXXX_Curve} includegraphics[width=.9columnwidth]{img/XXXXX_Curve.pdf} % includegraphics[height=.45textheight]{img/XXXXX_Curve.pdf} end{figure} 文章が挿入される領域の幅の0.9倍。 高さは勝手に計算してくれる。 t=用紙の上部、b=用紙の下部 それなりの場所に入れてくれるはずだが、tが優先される ので残念な感じにもなりがち。提出の際には t だけとか b だけに変更しながら、レイアウトの最終調整を行う。 こっちの場合、文章が挿入される領 域の高さの0.45倍。幅は自動計算。 縦に並べるときに便利。 LaTeXのソース例
- 6. 図表の位置 • つべこべ考える前に、とり あえず段落に結びつける • 節ではなく、です。 •それなりの場所に収まるはず。 • だめそうなら、適当に上や 下に移動させる。 • たくさんのテキストを移動 させるとよくわからなくな るので、図や表を貼り付け るためのマクロを作っても いい 図ref{fig:A}にぞうの卵を示す． ぞうの卵はどこからどうみても象の卵であるが、 ぞうの卵はおいしいぞう，ぞうの卵はおいしい ぞう，といえる． begin{figure}[tb] label{fig:A} end{figure} 続いて，図ref{fig:B}をみるとぞうの卵はお いしいぞうからぞう卵はおいしいぞうまですべ てがぞうの卵はおいしいぞうであることがわか る． 従って、ぞうの卵はおいしいぞうと推測される。 begin{figure}[tb] label{fig:B} end{figure} 最後に，図ref{fig:C}を用いてぞうの卵はお いしいぞうについて考察する． まず、ぞうの卵はお・・・（以下略） LaTeXのソース例
- 7. 表の小ネタ • １カラムの文章ではあまりないが、 2カラムでははみ出すこともしばしば・・・ 強引にテキスト幅に納める！（文字は小さくなる） begin{table}[tb] centering caption{収録された環境音の出現頻度分布} label{tbl:SoundTypeHistogram} resizebox{columnwidth}{!}{% begin{tabular}{llr|llr} Hline multicolumn{2}{l}{Class}& #data & multicolumn{2}{l}{Class} & #data hline $T_1$ & 人の声 & 1356 & $T_{7}$ & 踏切の音 & 1 $T_2$ & 鳥の声 & 634 & $T_{8}$ & 電車の音 & 97 $T_3$ & 虫の音 & 56 & $T_{9}$ & サイレン音 & 37 $T_4$ & 車の音 & 2267 & $T_{10}$ & 音響信号機 & 788 $T_5$ & 風切音 & 185 & $T_{11}$ & 音楽 & 374 $T_6$ & バイクの音 & 727 & $T_{12}$ & 動物の声 & 61 Hline end{tabular} } end{table}

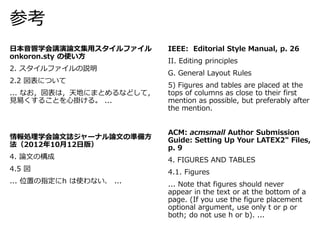

- 8. 参考 日本音響学会講演論文集用スタイルファイル onkoron.sty の使い方 2. スタイルファイルの説明 2.2図表について ... なお，図表は，天地にまとめるなどして， 見易くすることを心掛ける。 ... 情報処理学会論文誌ジャーナル論文の準備方 法（2012年10月12日版） 4. 論文の構成 4.5 図 ... 位置の指定にh は使わない． ... IEEE: Editorial Style Manual, p. 26 II. Editing principles G. General Layout Rules 5) Figures and tables are placed at the tops of columns as close to their first mention as possible, but preferably after the mention. ACM: acmsmall Author Submission Guide: Setting Up Your LATEX2" Files, p. 9 4. FIGURES AND TABLES 4.1. Figures ... Note that figures should never appear in the text or at the bottom of a page. (If you use the figure placement optional argument, use only t or p or both; do not use h or b). ...
