いつかおいつきたい。CPU実験。

1. 20周遅れのコンパイラ開発
そのうち HLS 対応
りょうす
2016/4/9

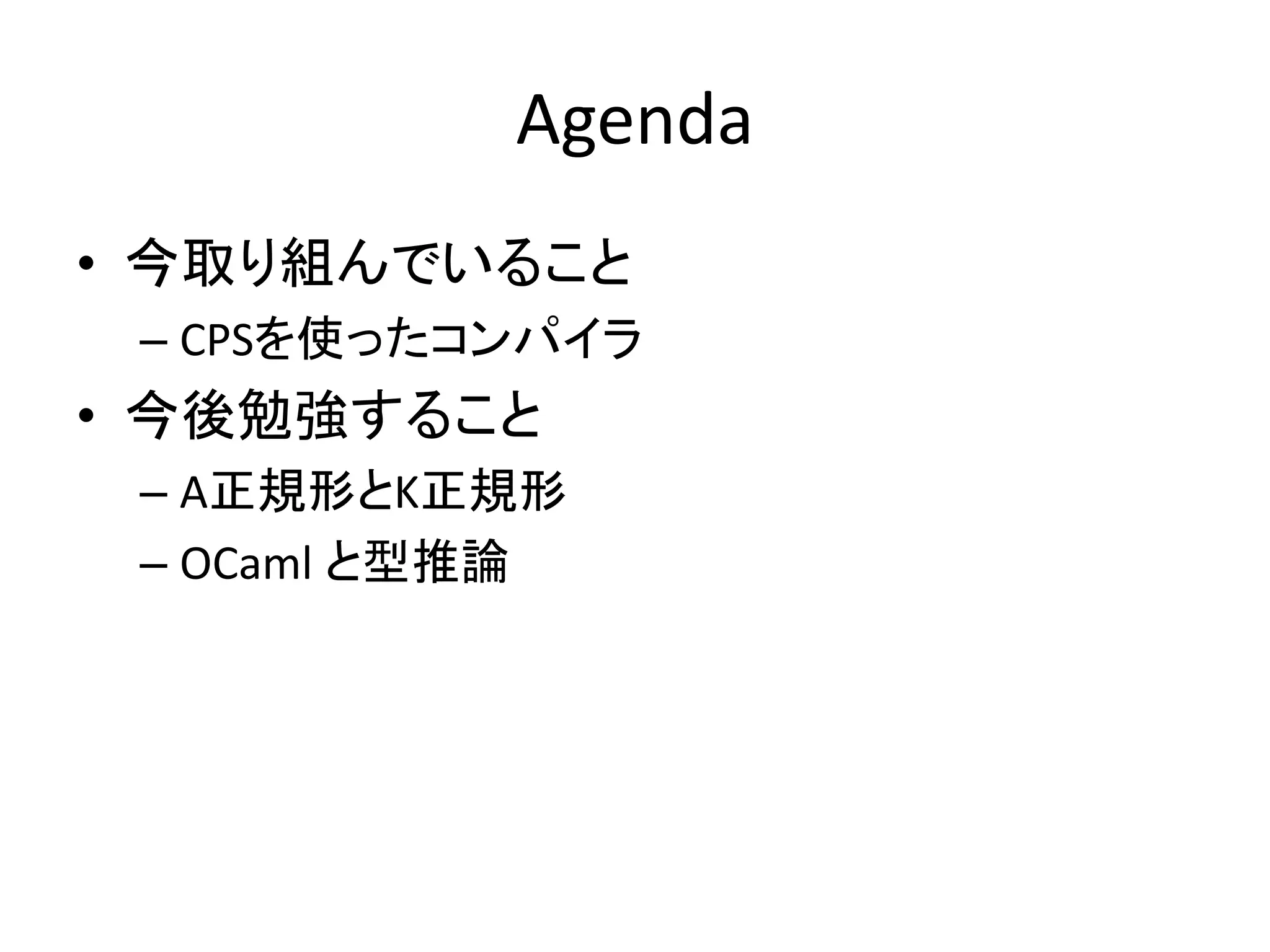

2. Agenda
• 今取り組んでいること
– CPSを使ったコンパイラ
• 今後勉強すること
– A正規形とK正規形
– OCaml と型推論

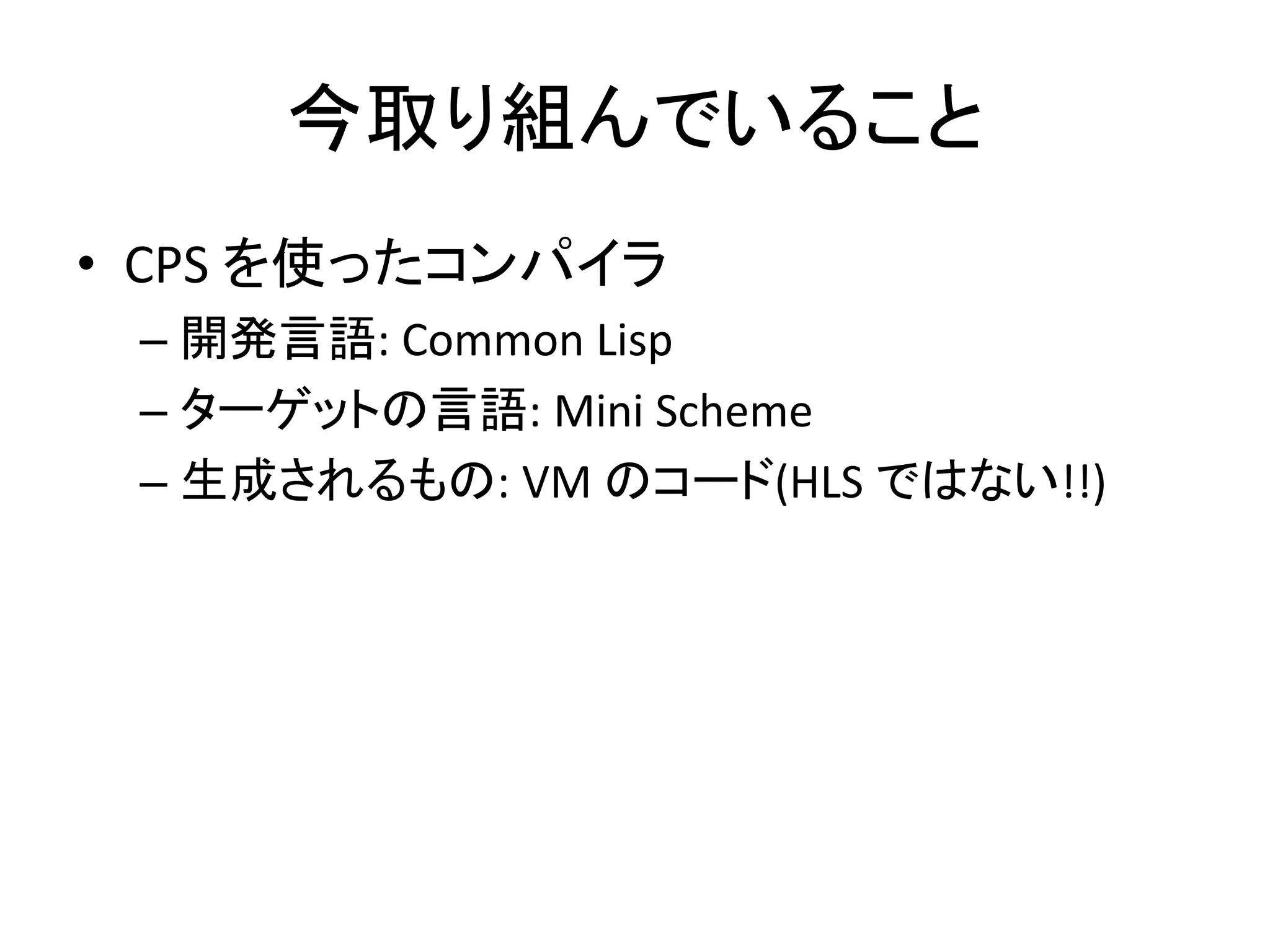

3. 今取り組んでいること
• CPS を使ったコンパイラ
– 開発言語: Common Lisp
– ターゲットの言語: Mini Scheme
– 生成されるもの: VM のコード(HLS ではない!!)

4. CPS(Continuation Passing Style)
- 1992 年の本
- ML を使用している

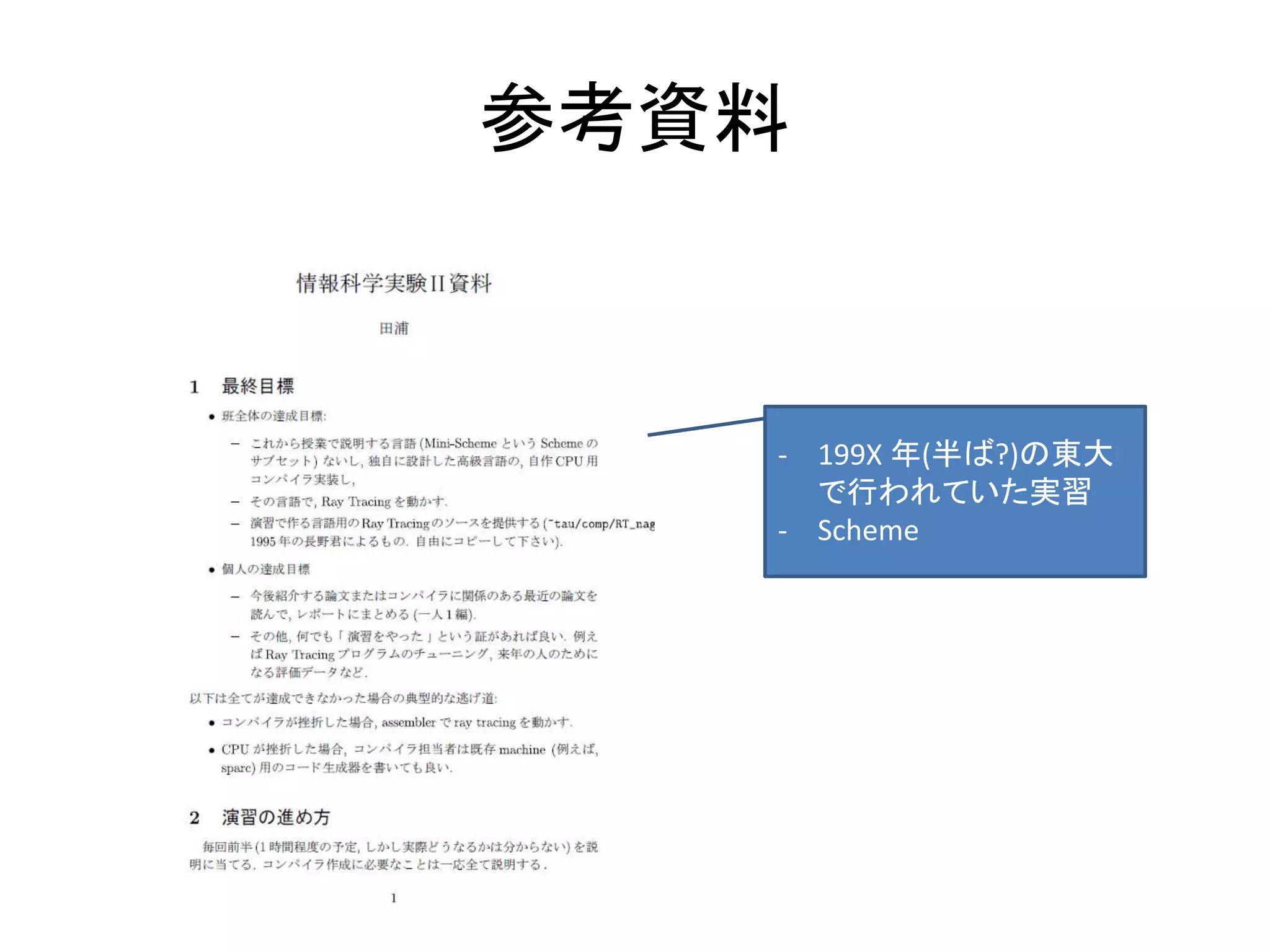

5. 参考資料
- 199X 年(半ば?)の東大
で行われていた実習
- Scheme

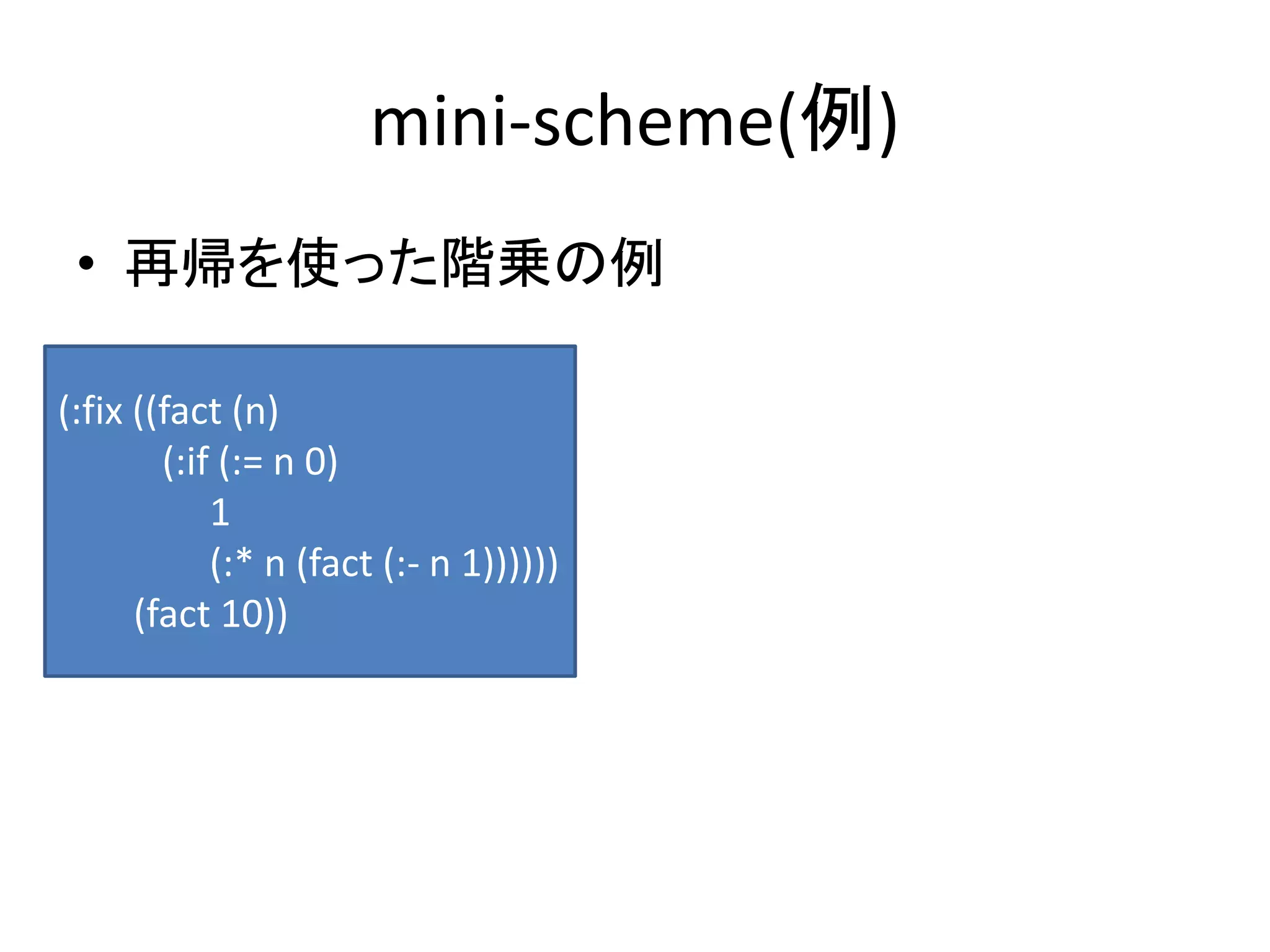

6. mini-scheme(例)
• 再帰を使った階乗の例
(:fix ((fact (n)
(:if (:= n 0)
1
(:* n (fact (:- n 1))))))
(fact 10))

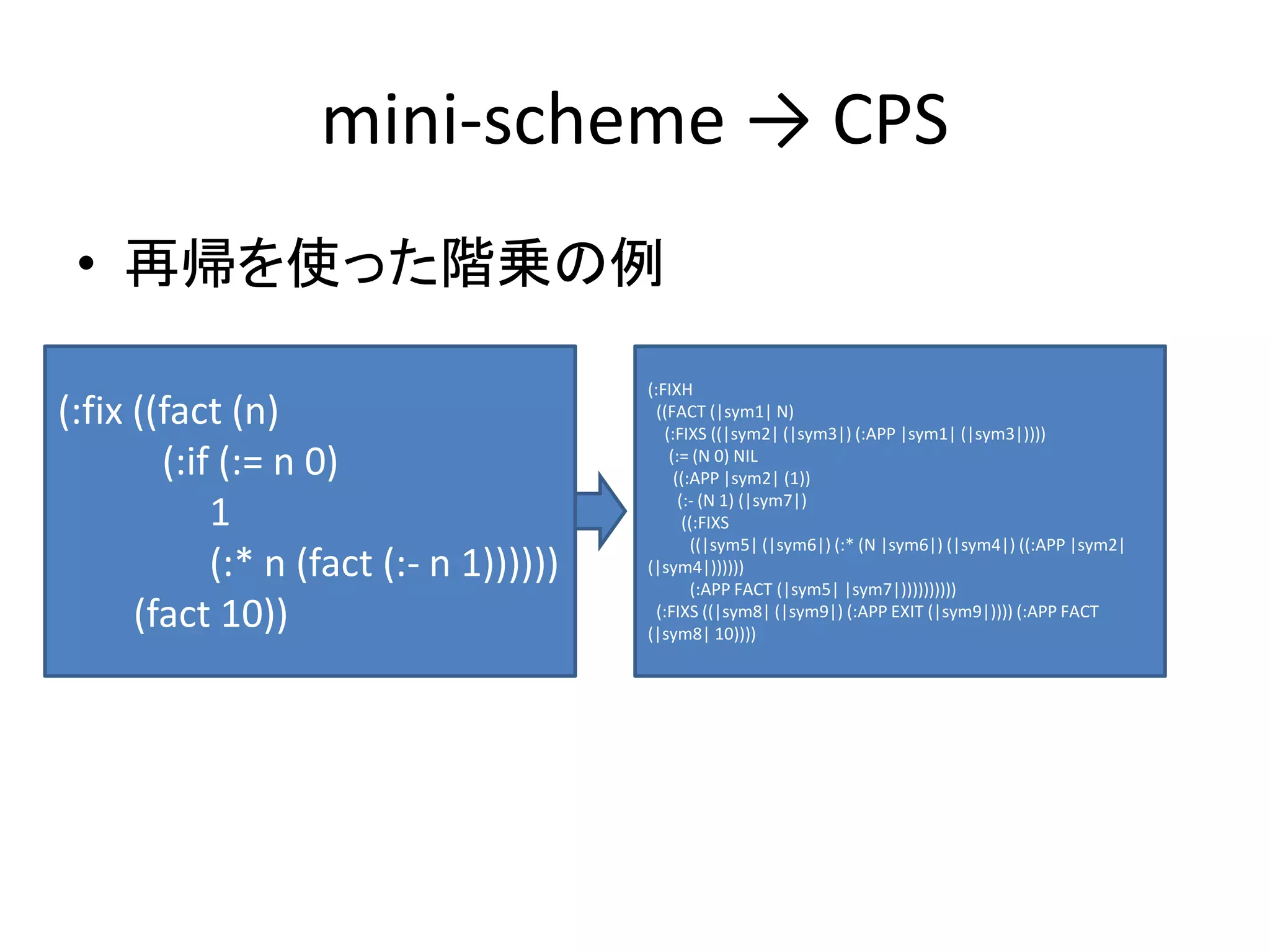

7. mini-scheme → CPS
• 再帰を使った階乗の例
(:fix ((fact (n)
(:if (:= n 0)
1
(:* n (fact (:- n 1))))))
(fact 10))
(:FIXH
((FACT (|sym1| N)
(:FIXS ((|sym2| (|sym3|) (:APP |sym1| (|sym3|))))
(:= (N 0) NIL
((:APP |sym2| (1))
(:- (N 1) (|sym7|)
((:FIXS
((|sym5| (|sym6|) (:* (N |sym6|) (|sym4|) ((:APP |sym2|
(|sym4|))))))
(:APP FACT (|sym5| |sym7|))))))))))
(:FIXS ((|sym8| (|sym9|) (:APP EXIT (|sym9|)))) (:APP FACT
(|sym8| 10))))

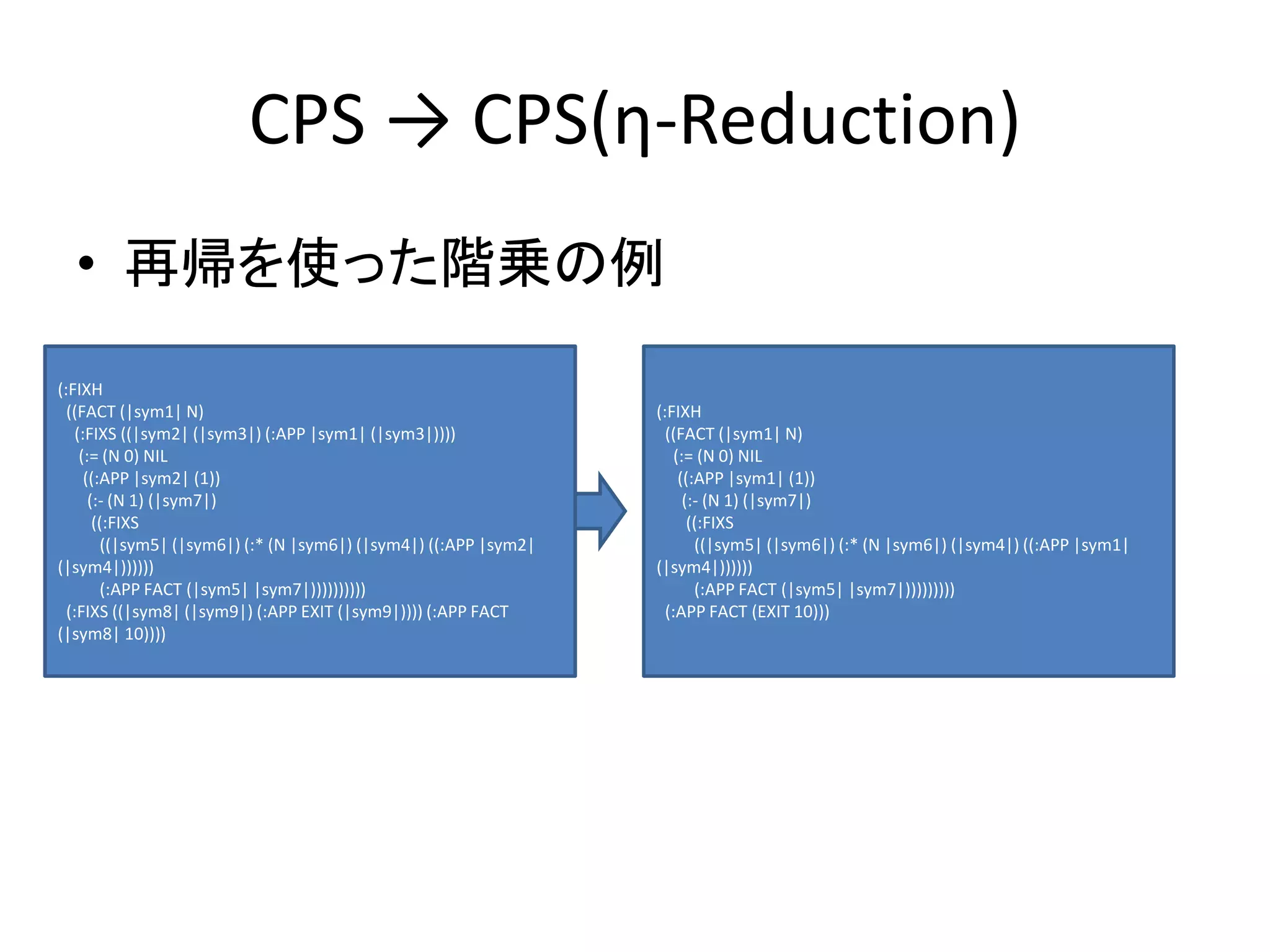

8. CPS → CPS(η-Reduction)
• 再帰を使った階乗の例
(:FIXH
((FACT (|sym1| N)
(:FIXS ((|sym2| (|sym3|) (:APP |sym1| (|sym3|))))
(:= (N 0) NIL
((:APP |sym2| (1))
(:- (N 1) (|sym7|)
((:FIXS
((|sym5| (|sym6|) (:* (N |sym6|) (|sym4|) ((:APP |sym2|
(|sym4|))))))
(:APP FACT (|sym5| |sym7|))))))))))
(:FIXS ((|sym8| (|sym9|) (:APP EXIT (|sym9|)))) (:APP FACT
(|sym8| 10))))
(:FIXH
((FACT (|sym1| N)
(:= (N 0) NIL
((:APP |sym1| (1))
(:- (N 1) (|sym7|)
((:FIXS
((|sym5| (|sym6|) (:* (N |sym6|) (|sym4|) ((:APP |sym1|
(|sym4|))))))
(:APP FACT (|sym5| |sym7|)))))))))
(:APP FACT (EXIT 10)))

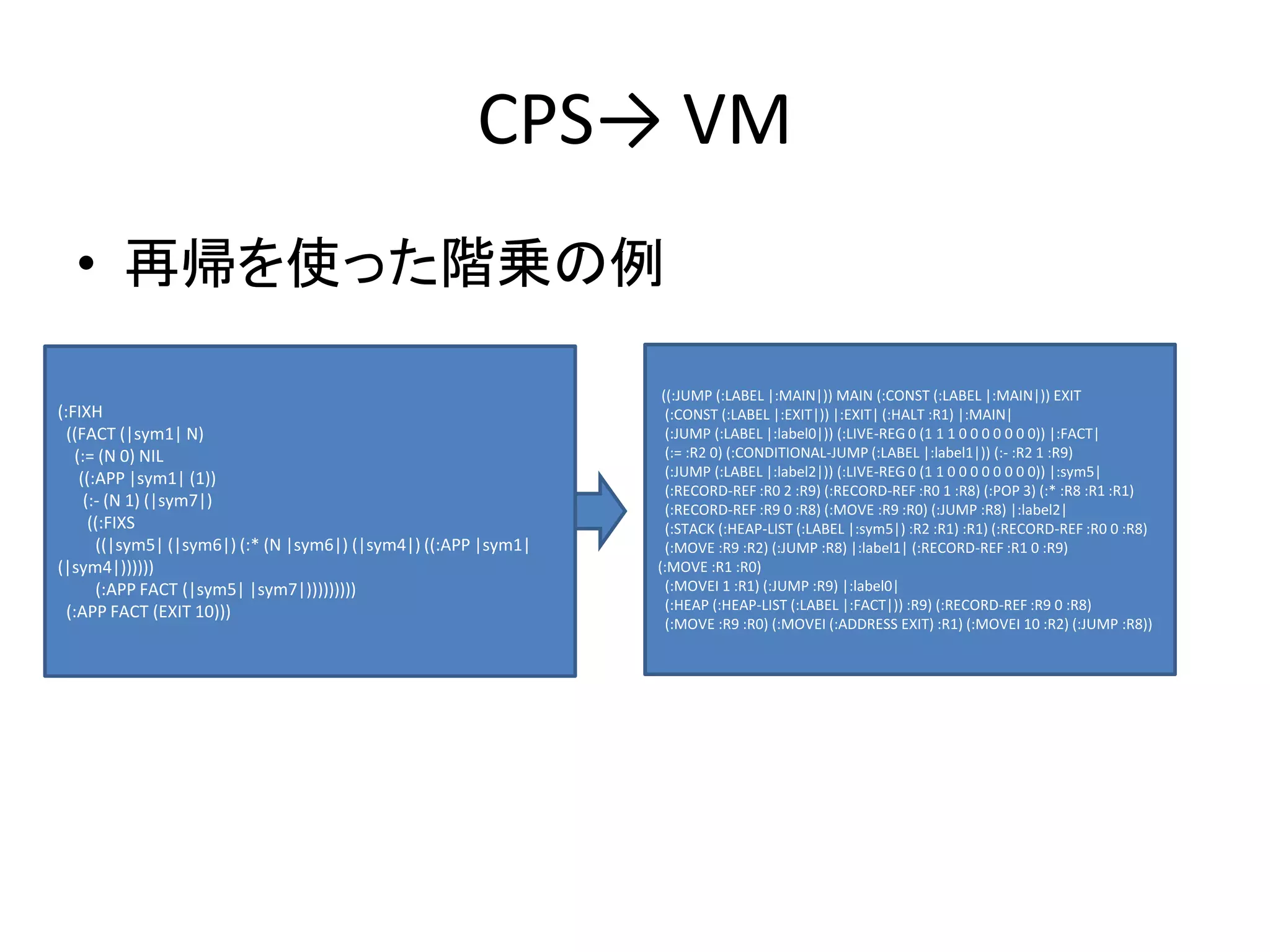

9. CPS→ VM
• 再帰を使った階乗の例
(:FIXH
((FACT (|sym1| N)
(:= (N 0) NIL
((:APP |sym1| (1))
(:- (N 1) (|sym7|)
((:FIXS
((|sym5| (|sym6|) (:* (N |sym6|) (|sym4|) ((:APP |sym1|
(|sym4|))))))
(:APP FACT (|sym5| |sym7|)))))))))
(:APP FACT (EXIT 10)))
((:JUMP (:LABEL |:MAIN|)) MAIN (:CONST (:LABEL |:MAIN|)) EXIT
(:CONST (:LABEL |:EXIT|)) |:EXIT| (:HALT :R1) |:MAIN|
(:JUMP (:LABEL |:label0|)) (:LIVE-REG 0 (1 1 1 0 0 0 0 0 0 0)) |:FACT|
(:= :R2 0) (:CONDITIONAL-JUMP (:LABEL |:label1|)) (:- :R2 1 :R9)
(:JUMP (:LABEL |:label2|)) (:LIVE-REG 0 (1 1 0 0 0 0 0 0 0 0)) |:sym5|
(:RECORD-REF :R0 2 :R9) (:RECORD-REF :R0 1 :R8) (:POP 3) (:* :R8 :R1 :R1)
(:RECORD-REF :R9 0 :R8) (:MOVE :R9 :R0) (:JUMP :R8) |:label2|
(:STACK (:HEAP-LIST (:LABEL |:sym5|) :R2 :R1) :R1) (:RECORD-REF :R0 0 :R8)
(:MOVE :R9 :R2) (:JUMP :R8) |:label1| (:RECORD-REF :R1 0 :R9)
(:MOVE :R1 :R0)
(:MOVEI 1 :R1) (:JUMP :R9) |:label0|
(:HEAP (:HEAP-LIST (:LABEL |:FACT|)) :R9) (:RECORD-REF :R9 0 :R8)
(:MOVE :R9 :R0) (:MOVEI (:ADDRESS EXIT) :R1) (:MOVEI 10 :R2) (:JUMP :R8))

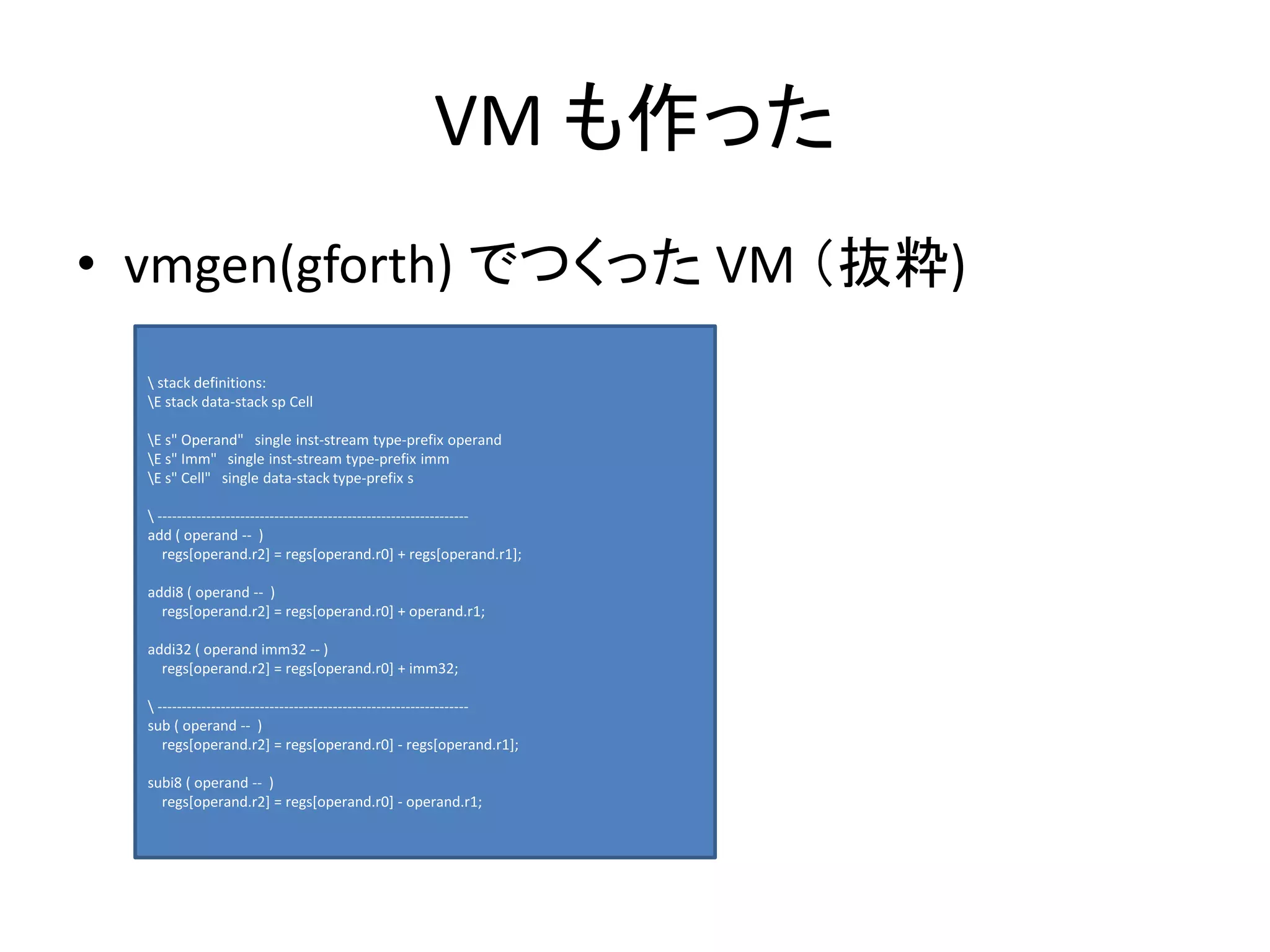

10. VM も作った
• vmgen(gforth) でつくった VM （抜粋)
stack definitions:
E stack data-stack sp Cell
E s" Operand" single inst-stream type-prefix operand
E s" Imm" single inst-stream type-prefix imm
E s" Cell" single data-stack type-prefix s
----------------------------------------------------------------
add ( operand -- )
regs[operand.r2] = regs[operand.r0] + regs[operand.r1];
addi8 ( operand -- )
regs[operand.r2] = regs[operand.r0] + operand.r1;
addi32 ( operand imm32 -- )
regs[operand.r2] = regs[operand.r0] + imm32;
----------------------------------------------------------------
sub ( operand -- )
regs[operand.r2] = regs[operand.r0] - regs[operand.r1];
subi8 ( operand -- )
regs[operand.r2] = regs[operand.r0] - operand.r1;

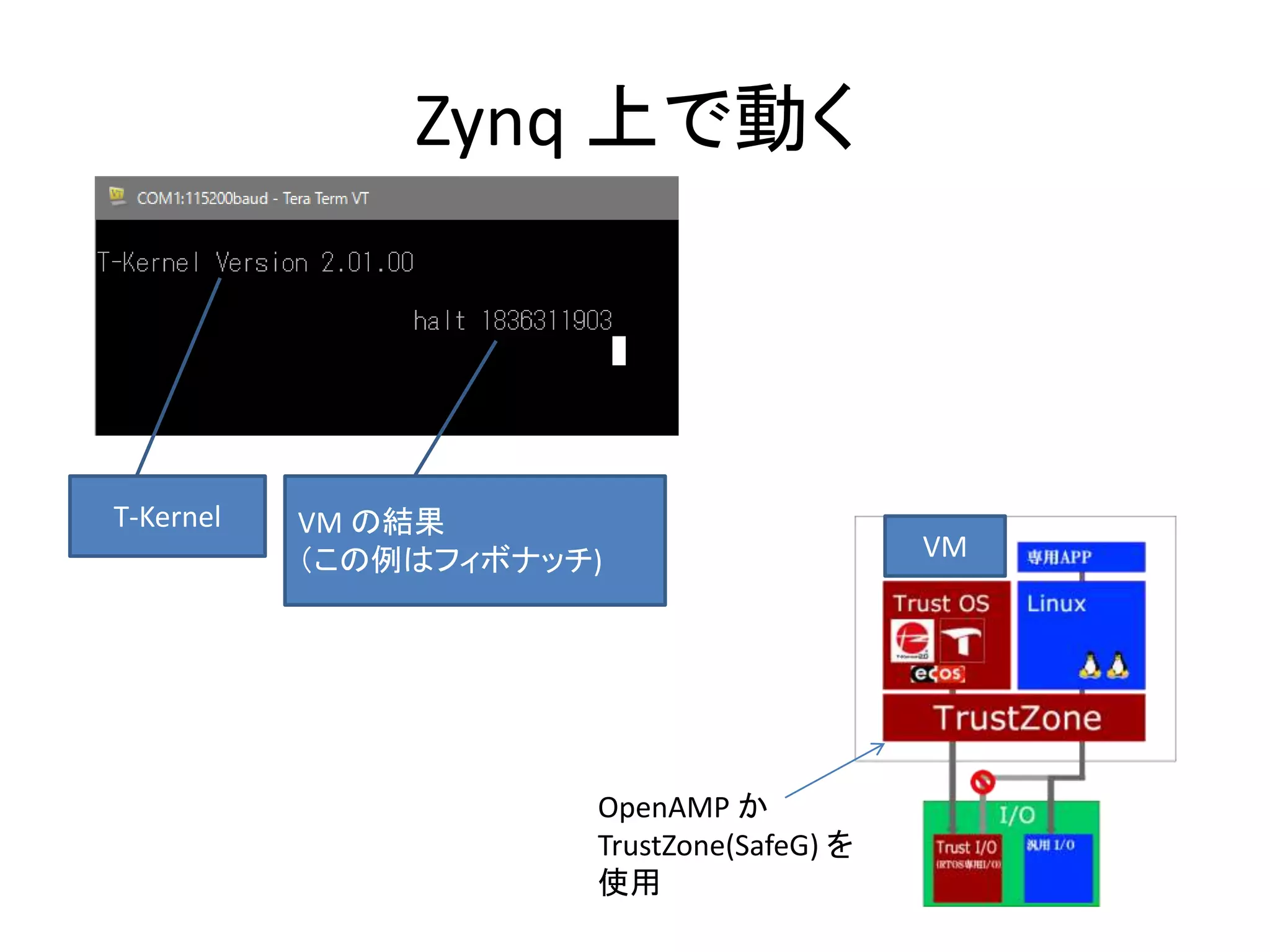

11. Zynq 上で動く
T-Kernel VM の結果
（この例はフィボナッチ) VM
OpenAMP か
TrustZone(SafeG) を
使用

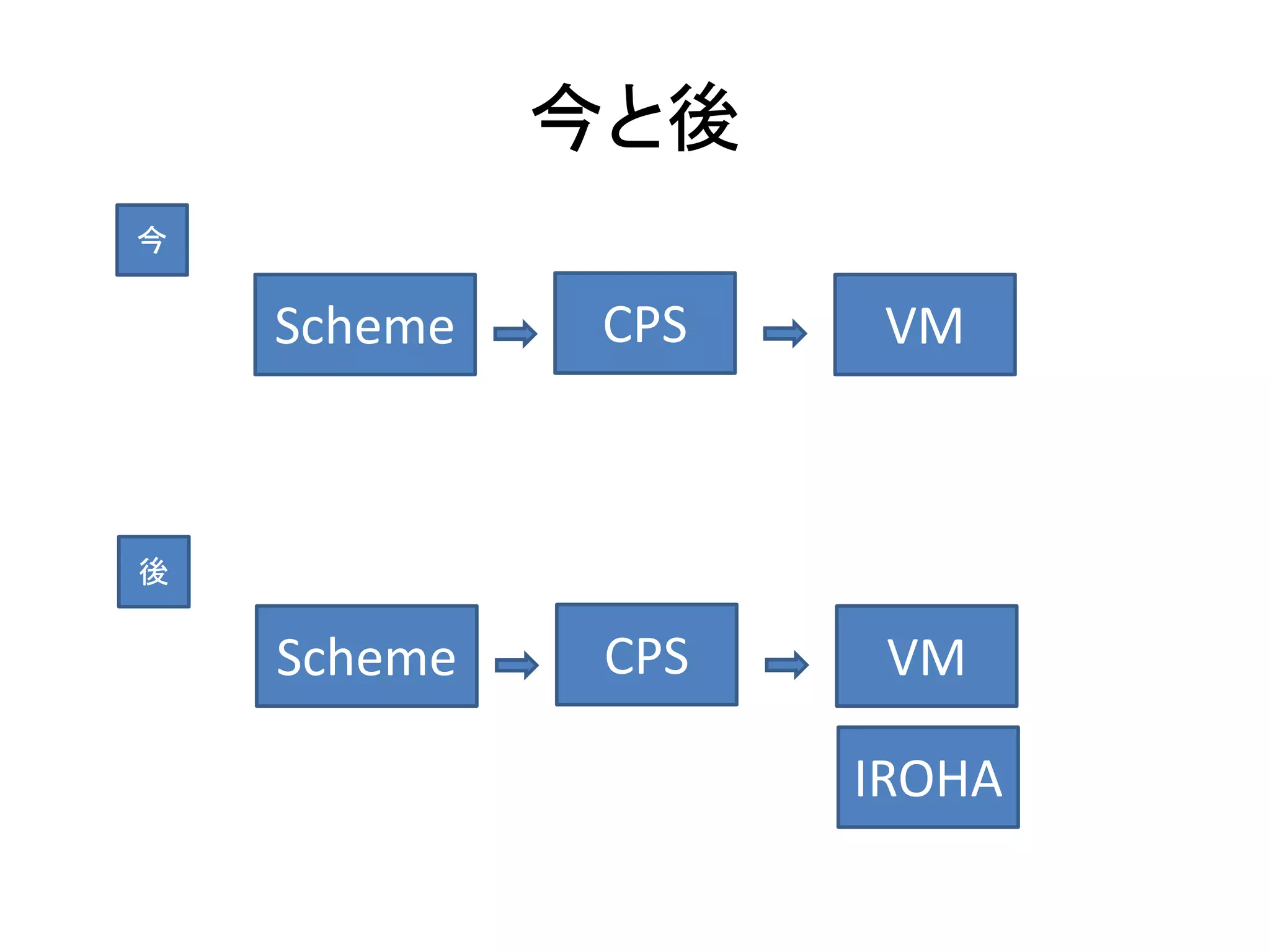

12. 今と後
Scheme CPS VM
今
Scheme CPS VM
後
IROHA

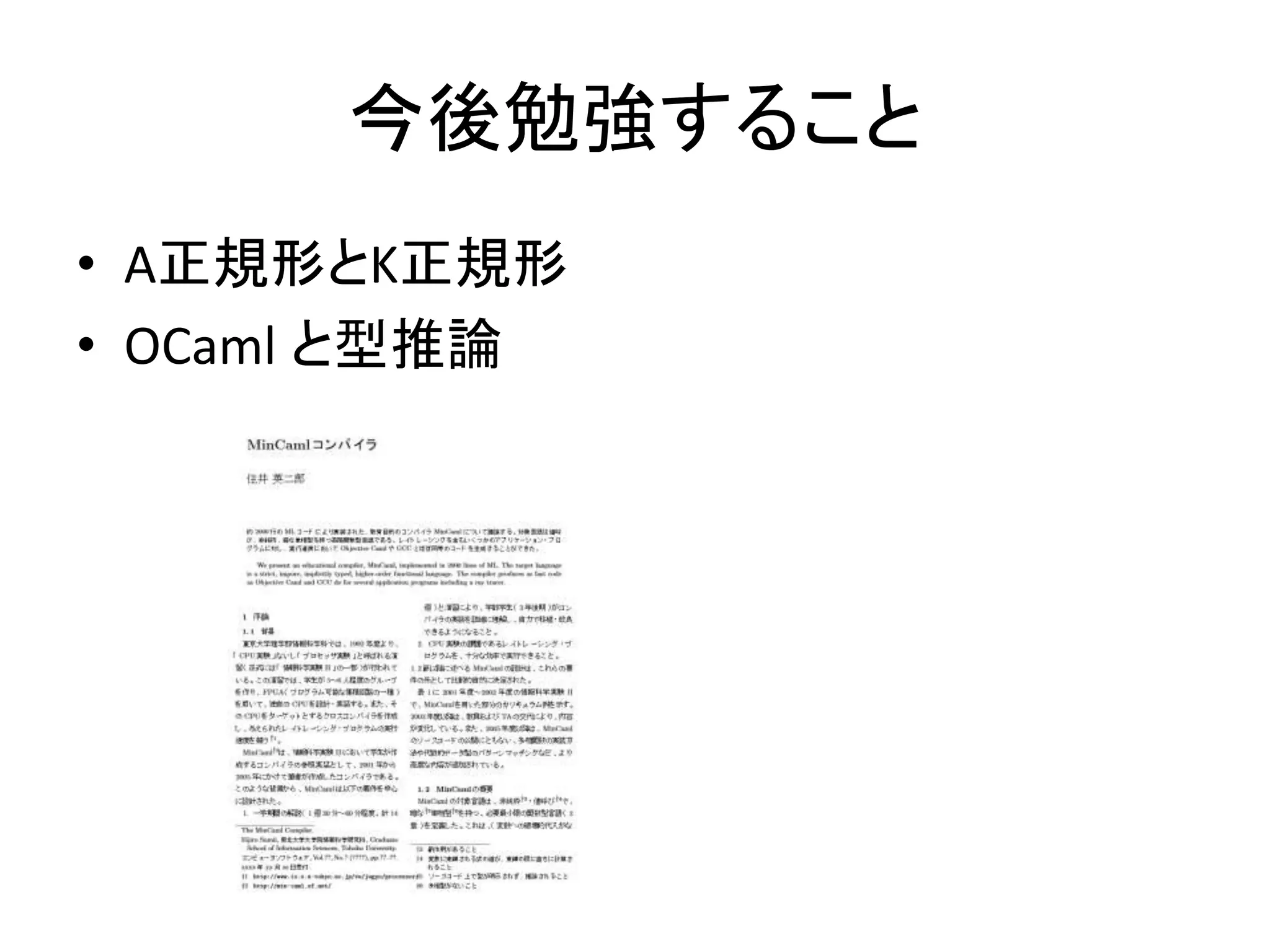

13. 今後勉強すること
• A正規形とK正規形
• OCaml と型推論

14. おしまい
