1. CTMA II:
T.7 HIDROSFERA
3 PART

2. CONT.

3. CONT.

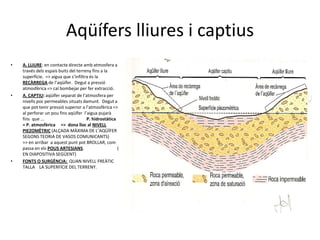

4. Aqüífers lliures i captius
• A. LLIURE: en contacte directe amb atmosfera a
través dels espais buits del terreny fins a la
superfície. => aigua que s’infiltra és la
RECÀRREGA de l’aqüífer. Degut a pressió
atmosfèrica => cal bombejar per fer extracció.
• A. CAPTIU: aqüífer separat de l’atmosfera per
nivells poc permeables situats damunt. Degut a
que pot tenir pressió superior a l’atmosfèrica =>
al perforar un pou fins aqüífer l’aigua pujarà
fins que ... P. hidrostàtica
= P. atmosfèrica => dona lloc al NIVELL
PIEZOMÈTRIC (ALÇADA MÀXIMA DE L’AQÜÍFER
SEGONS TEORIA DE VASOS COMUNICANTS)
=> en arribar a aquest punt pot BROLLAR, com
passa en els POUS ARTESIANS. (
EN DIAPOSITIVA SEGÜENT)
• FONTS O SURGÈNCIA: QUAN NIVELL FREÀTIC
TALLA LA SUPERFÍCIE DEL TERRENY.

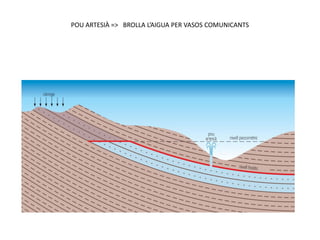

5. POU ARTESIÀ => BROLLA L’AIGUA PER VASOS COMUNICANTS

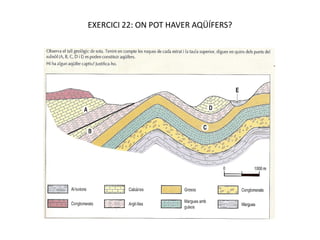

6. EXERCICI 22: ON POT HAVER AQÜÍFERS?

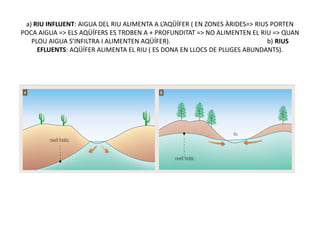

7. a) RIU INFLUENT: AIGUA DEL RIU ALIMENTA A L’AQÜÍFER ( EN ZONES ÀRIDES=> RIUS PORTEN
POCA AIGUA => ELS AQÜÍFERS ES TROBEN A + PROFUNDITAT => NO ALIMENTEN EL RIU => QUAN
PLOU AIGUA S’INFILTRA I ALIMENTEN AQÜÍFER). b) RIUS
EFLUENTS: AQÜÍFER ALIMENTA EL RIU ( ES DONA EN LLOCS DE PLUGES ABUNDANTS).

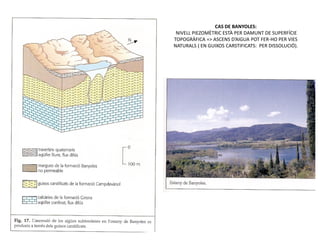

8. CAS DE BANYOLES:
NIVELL PIEZOMÈTRIC ESTÀ PER DAMUNT DE SUPERFÍCIE
TOPOGRÀFICA => ASCENS D’AIGUA POT FER-HO PER VIES
NATURALS ( EN GUIXOS CARSTIFICATS: PER DISSOLUCIÓ).

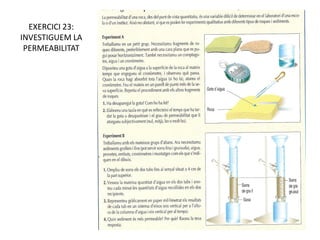

9. EXERCICI 23:
INVESTIGUEM LA
PERMEABILITAT

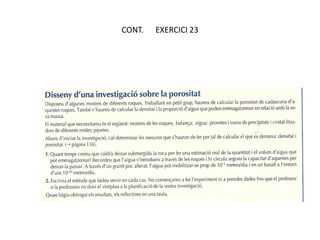

10. CONT. EXERCICI 23

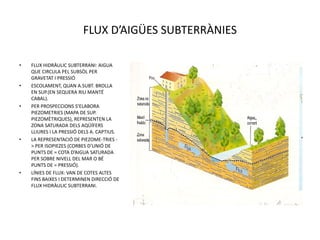

11. FLUX D’AIGÜES SUBTERRÀNIES
• FLUX HIDRÀULIC SUBTERRANI: AIGUA
QUE CIRCULA PEL SUBSÒL PER
GRAVETAT I PRESSIÓ
• ESCOLAMENT, QUAN A.SUBT. BROLLA
EN SUP.(EN SEQUERA RIU MANTÉ
CABAL).
• PER PROSPECCIONS S’ELABORA
PIEZOMETRIES (MAPA DE SUP.
PIEZOMÈTRIQUES), REPRESENTEN LA
ZONA SATURADA DELS AQÜÍFERS
LLIURES I LA PRESSIÓ DELS A. CAPTIUS.
• LA REPRESENTACIÓ DE PIEZOME-TRIES -
> PER ISOPIEZES (CORBES D’UNIÓ DE
PUNTS DE = COTA D’AIGUA SATURADA
PER SOBRE NIVELL DEL MAR O BÉ
PUNTS DE = PRESSIÓ).
• LÍNIES DE FLUX: VAN DE COTES ALTES
FINS BAIXES I DETERMINEN DIRECCIÓ DE
FLUX HIDRÀULIC SUBTERRANI.

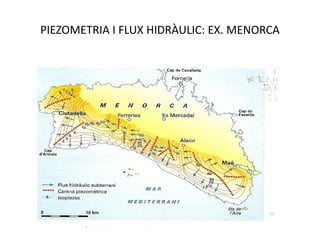

12. PIEZOMETRIA I FLUX HIDRÀULIC: EX. MENORCA

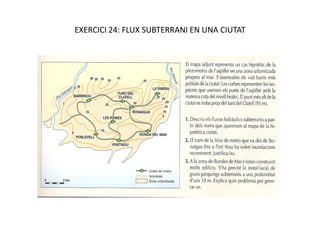

13. EXERCICI 24: FLUX SUBTERRANI EN UNA CIUTAT

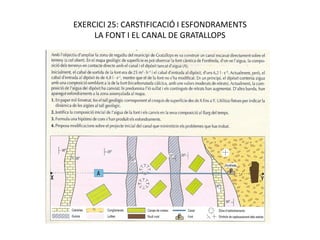

14. EXERCICI 25: CARSTIFICACIÓ I ESFONDRAMENTS
LA FONT I EL CANAL DE GRATALLOPS

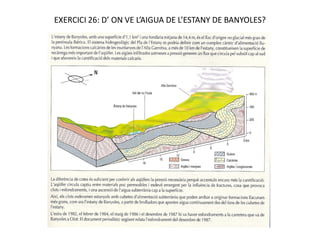

15. EXERCICI 26: D’ ON VE L’AIGUA DE L’ESTANY DE BANYOLES?

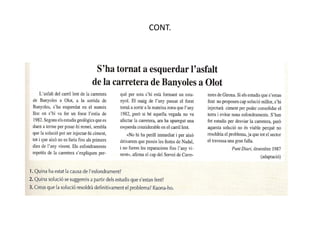

16. CONT.

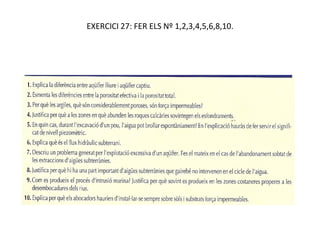

17. EXERCICI 27: FER ELS Nº 1,2,3,4,5,6,8,10.
