1. Planul Locuinței
clasa a VI-a

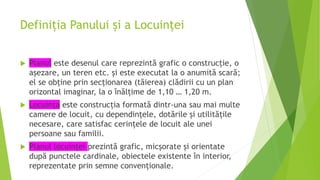

2. Definiția Panului și a Locuinței
 Planul este desenul care reprezintă grafic o construcție, o
așezare, un teren etc. și este executat la o anumită scară;
el se obține prin secționarea (tăierea) clădirii cu un plan
orizontal imaginar, la o înălțime de 1,10 … 1,20 m.
 Locuința este construcția formată dintr-una sau mai multe
camere de locuit, cu dependințele, dotările și utilitățile
necesare, care satisfac cerințele de locuit ale unei
persoane sau familii.
 Planul locuinței prezintă grafic, micșorate și orientate
după punctele cardinale, obiectele existente în interior,
reprezentate prin semne convenționale.

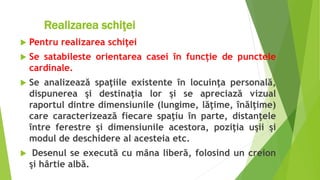

3. Realizar Realizarea schiţei
 Pentru realizarea schiţei
 Se satabileste orientarea casei în funcție de punctele
cardinale.
 Se analizează spaţiile existente în locuinţa personală,
dispunerea şi destinaţia lor şi se apreciază vizual
raportul dintre dimensiunile (lungime, lăţime, înălţime)
care caracterizează fiecare spaţiu în parte, distanţele
între ferestre şi dimensiunile acestora, poziţia uşii şi
modul de deschidere al acesteia etc.
 Desenul se execută cu mâna liberă, folosind un creion
şi hârtie albă.

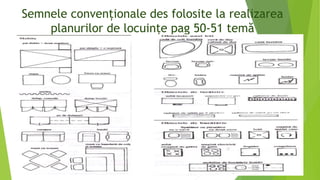

4. Semnele convenționale des folosite la realizarea
planurilor de locuințe pag 50-51 temă

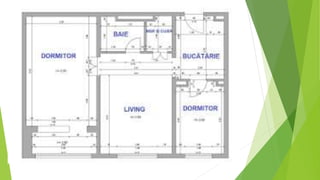

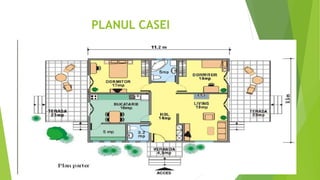

7. PLANUL CASEI

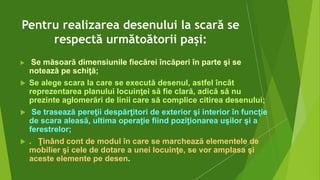

8. Pentru realizarea desenului la scară se
respectă următoătorii pași:
 Se măsoară dimensiunile fiecărei încăperi în parte şi se
notează pe schiţă;
 Se alege scara la care se execută desenul, astfel încât
reprezentarea planului locuinţei să fie clară, adică să nu
prezinte aglomerări de linii care să complice citirea desenului;
 Se trasează pereţii despărţitori de exterior şi interior în funcţie
de scara aleasă, ultima operaţie fiind poziţionarea uşilor şi a
ferestrelor;
 . Ţinând cont de modul în care se marchează elementele de
mobilier şi cele de dotare a unei locuinţe, se vor amplasa şi
aceste elemente pe desen.

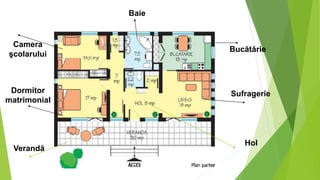

9. Camera
şcolarului
Dormitor
matrimonial
Verandă
Baie
Bucătărie
Sufragerie
Hol

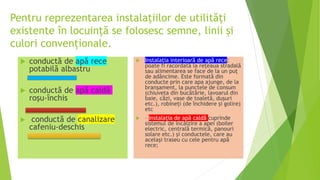

10. Pentru reprezentarea instalațiilor de utilități
existente în locuință se folosesc semne, linii și
culori convenționale.
 conductă de apă rece
potabilă albastru
 conductă de apă caldă
roșu-închis
 conductă de canalizare
cafeniu-deschis
 Instalația interioară de apă rece:
poate fi racordată la rețeaua stradală
sau alimentarea se face de la un puț
de adâncime. Este formată din
conducte prin care apa ajunge, de la
branșament, la punctele de consum
(chiuveta din bucătărie, lavoarul din
baie, căzi, vase de toaletă, dușuri
etc.), robineți (de închidere și golire)
etc
 – instalația de apă caldă cuprinde
sistemul de încălzire a apei (boiler
electric, centrală termică, panouri
solare etc.) și conductele, care au
același traseu cu cele pentru apă
rece;

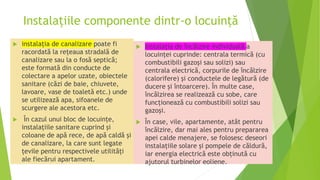

11. Instalațiile componente dintr-o locuință
 instalația de canalizare poate fi
racordată la rețeaua stradală de
canalizare sau la o fosă septică;
este formată din conducte de
colectare a apelor uzate, obiectele
sanitare (căzi de baie, chiuvete,
lavoare, vase de toaletă etc.) unde
se utilizează apa, sifoanele de
scurgere ale acestora etc.
 În cazul unui bloc de locuințe,
instalațiile sanitare cuprind și
coloane de apă rece, de apă caldă și
de canalizare, la care sunt legate
țevile pentru respectivele utilități
ale fiecărui apartament.
 Instalația de încălzire individuală a
locuinţei cuprinde: centrala termică (cu
combustibili gazoși sau solizi) sau
centrala electrică, corpurile de încălzire
(calorifere) și conductele de legătură (de
ducere și întoarcere). În multe case,
încălzirea se realizează cu sobe, care
funcționează cu combustibili solizi sau
gazoși.
 În case, vile, apartamente, atât pentru
încălzire, dar mai ales pentru prepararea
apei calde menajere, se folosesc deseori
instalațiile solare și pompele de căldură,
iar energia electrică este obținută cu
ajutorul turbinelor eoliene.

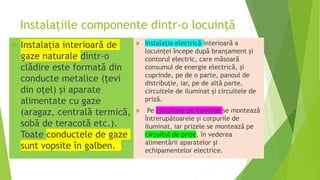

12. Instalațiile componente dintr-o locuință
 Instalația interioară de
gaze naturale dintr-o
clădire este formată din
conducte metalice (țevi
din oțel) și aparate
alimentate cu gaze
(aragaz, centrală termică,
sobă de teracotă etc.).
Toate conductele de gaze
sunt vopsite în galben.
 Instalația electrică interioară a
locuinței începe după branșament şi
contorul electric, care măsoară
consumul de energie electrică, și
cuprinde, pe de o parte, panoul de
distribuție, iar, pe de altă parte,
circuitele de iluminat și circuitele de
priză.
 Pe circuitele de iluminat se montează
întrerupătoarele şi corpurile de
iluminat, iar prizele se montează pe
circuitul de prize, în vederea
alimentării aparatelor şi
echipamentelor electrice.

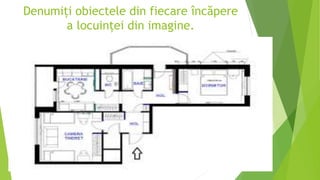

13. Denumiți obiectele din fiecare încăpere
a locuinței din imagine.
Prof. ing. Mihaela Andrei

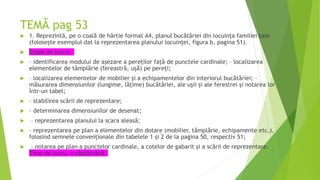

14. TEMĂ pag 53
 1. Reprezintă, pe o coală de hârtie format A4, planul bucătăriei din locuința familiei tale
(folosește exemplul dat la reprezentarea planului locuinţei, figura b, pagina 51).
 Etape de lucru:
 – identificarea modului de așezare a pereților față de punctele cardinale; – localizarea
elementelor de tâmplărie (fereastră, ușă) pe pereți;
 – localizarea elementelor de mobilier și a echipamentelor din interiorul bucătăriei; –
măsurarea dimensiunilor (lungime, lățime) bucătăriei, ale ușii și ale ferestrei și notarea lor
într-un tabel;
 – stabilirea scării de reprezentare;
 – determinarea dimensiunilor de desenat;
 – reprezentarea planului la scara aleasă;
 – reprezentarea pe plan a elementelor din dotare (mobilier, tâmplărie, echipamente etc.),
folosind semnele convenționale din tabelele 1 și 2 de la pagina 50, respectiv 51;
 – notarea pe plan a punctelor cardinale, a cotelor de gabarit și a scării de reprezentare.
Timp de lucru: o săptămână

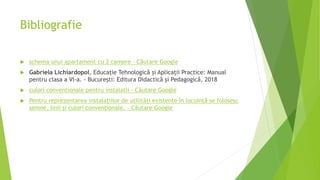

15. Bibliografie
 schema unui apartament cu 2 camere – Căutare Google
 Gabriela Lichiardopol, Educație Tehnologică și Aplicații Practice: Manual
pentru clasa a VI-a. - Bucureşti: Editura Didactică şi Pedagogică, 2018
 culori conventionale pentru instalatii – Căutare Google
 Pentru reprezentarea instalațiilor de utilități existente în locuință se folosesc
semne, linii și culori convenționale. – Căutare Google

16. Vă mulțumesc pentru atenție !
