Pietのエディタを作った話
難解プログラミング言語「Piet」の解説とそのエディタを作った話です。 2015/08/21 Pidet公開しました。 https://github.com/kndama/Pidet
Pietのエディタを作った話
- 1.
- 2.
- 3.
- 4.

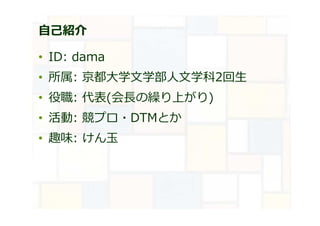

- 5. 自己紹介 • ID: dama •所属: 京都大学文学部⼈文学科2回生 • 役職: 代表(会⻑の繰り上がり) • 活動: 競プロ・DTMとか • 趣味: けん玉
- 6.

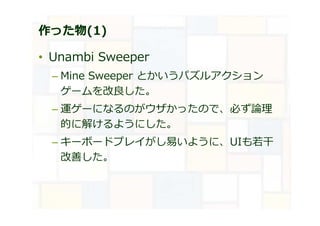

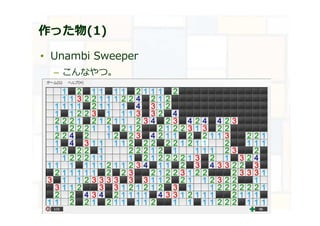

- 7. 作った物(1) • Unambi Sweeper –Mine Sweeper とかいうパズルアクション ゲームを改良した。 – 運ゲーになるのがウザかったので、必ず論理 的に解けるようにした。 – キーボードプレイがし易いように、UIも若⼲ 改善した。

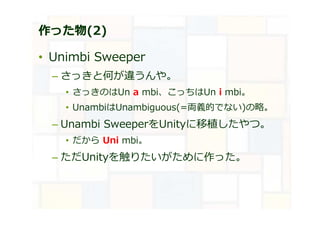

- 8. 作った物(2) • Unimbi Sweeper –さっきと何が違うんや。 • さっきのはUn a mbi、こっちはUn i mbi。 • UnambiはUnambiguous(=両義的でない)の略。 – Unambi SweeperをUnityに移植したやつ。 • だから Uni mbi。 – ただUnityを触りたいがために作った。
- 9.
- 10.
- 11. 難解プログラミング言語ってなんや • 意図的に読解が困難なように設計された プログラミング言語のこと。 • 英語でEsotericprogramming language (略してesolang)とかいう。

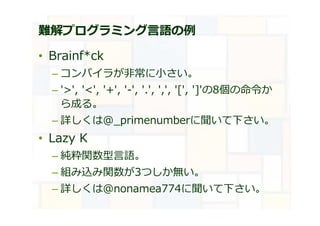

- 12. 難解プログラミング言語の例 • Brainf*ck – コンパイラが非常に小さい。 –'>', '<', '+', '-', '.', ',', '[', ']'の8個の命令か ら成る。 – 詳しくは@_primenumberに聞いて下さい。 • Lazy K – 純粋関数型言語。 – 組み込み関数が3つしか無い。 – 詳しくは@nonamea774に聞いて下さい。

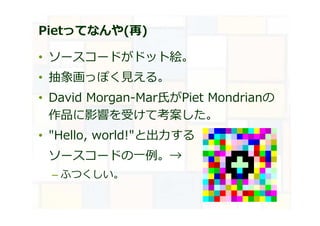

- 13. Pietってなんや(再) • ソースコードがドット絵。 • 抽象画っぽく⾒える。 •David Morgan-Mar氏がPiet Mondrianの 作品に影響を受けて考案した。 • "Hello, world!"と出⼒する ソースコードの⼀例。→ – ふつくしい。
- 14. Pietって誰や • Piet Mondrian(1872-1944) •オランダ、アメルスフォールト出身の画家。 • 本格的な抽象絵画を 描いた最初期の画家。 • このスライドの背景も Piet氏の作品。

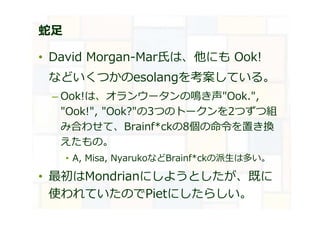

- 15. 蛇足 • David Morgan-Mar氏は、他にもOok! などいくつかのesolangを考案している。 – Ook!は、オランウータンの鳴き声"Ook.", "Ook!", "Ook?"の3つのトークンを2つずつ組 み合わせて、Brainf*ckの8個の命令を置き換 えたもの。 • A, Misa, NyarukoなどBrainf*ckの派生は多い。 • 最初はMondrianにしようとしたが、既に 使われていたのでPietにしたらしい。
- 16.

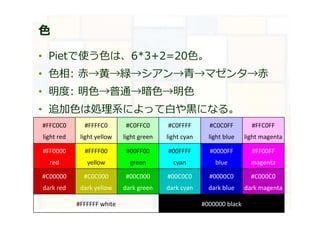

- 17. 色 • Pietで使う⾊は、6*3+2=20⾊。 • ⾊相:赤→⻩→緑→シアン→⻘→マゼンタ→赤 • 明度: 明⾊→普通→暗⾊→明⾊ • 追加⾊は処理系によって⽩や⿊になる。 #C00000 dark red #C0C000 dark yellow #00C000 dark green #00C0C0 dark cyan #0000C0 dark blue #C000C0 dark magenta #FFC0C0 light red #FFFFC0 light yellow #C0FFC0 light green #C0FFFF light cyan #C0C0FF light blue #FFC0FF light magenta #FF0000 red #FFFF00 yellow #00FF00 green #00FFFF cyan #0000FF blue #FF00FF magenta #FFFFFF white #000000 black

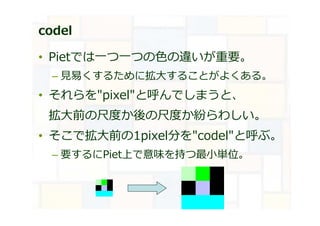

- 18. codel • Pietでは⼀つ⼀つの⾊の違いが重要。 – ⾒易くするために拡大することがよくある。 •それらを"pixel"と呼んでしまうと、 拡大前の尺度か後の尺度か紛らわしい。 • そこで拡大前の1pixel分を"codel"と呼ぶ。 – 要するにPiet上で意味を持つ最小単位。

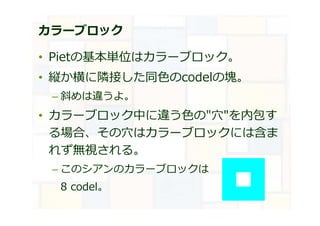

- 19. カラーブロック • Pietの基本単位はカラーブロック。 • 縦か横に隣接した同⾊のcodelの塊。 –斜めは違うよ。 • カラーブロック中に違う⾊の"穴"を内包す る場合、その穴はカラーブロックには含ま れず無視される。 – このシアンのカラーブロックは 8 codel。

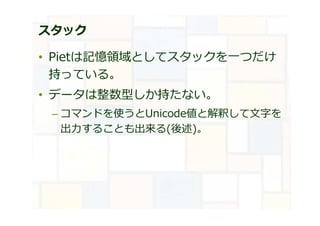

- 20. スタック • Pietは記憶領域としてスタックを⼀つだけ 持っている。 • データは整数型しか持たない。 –コマンドを使うとUnicode値と解釈して文字を 出⼒することも出来る(後述)。

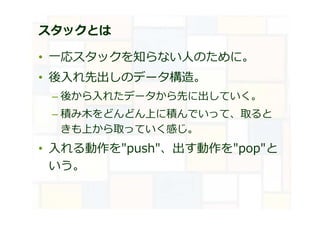

- 21. スタックとは • ⼀応スタックを知らない⼈のために。 • 後入れ先出しのデータ構造。 –後から入れたデータから先に出していく。 – 積み木をどんどん上に積んでいって、取ると きも上から取っていく感じ。 • 入れる動作を"push"、出す動作を"pop"と いう。

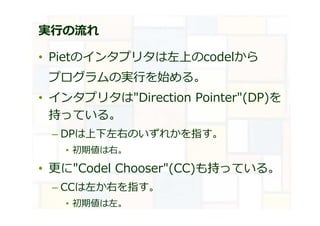

- 22. 実⾏の流れ • Pietのインタプリタは左上のcodelから プログラムの実⾏を始める。 • インタプリタは"DirectionPointer"(DP)を 持っている。 – DPは上下左右のいずれかを指す。 • 初期値は右。 • 更に"Codel Chooser"(CC)も持っている。 – CCは左か右を指す。 • 初期値は左。
- 23.
- 24.
- 25.
- 26.
- 27.
- 28.
- 29.
- 30.
- 31.

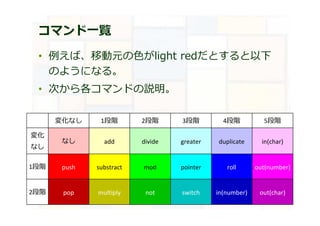

- 32. コマンド一覧 • 例えば、移動元の⾊がlight redだとすると以下 のようになる。 •次から各コマンドの説明。 pop multiply not switch in(number) out(char) なし add divide greater duplicate in(char) push substract mod pointer roll out(number) 変化なし 1段階 2段階 3段階 4段階 5段階 変化 なし 1段階 2段階

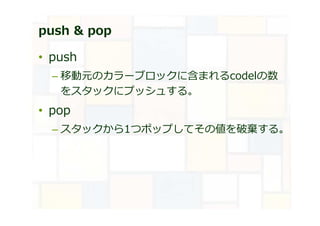

- 33. push & pop •push – 移動元のカラーブロックに含まれるcodelの数 をスタックにプッシュする。 • pop – スタックから1つポップしてその値を破棄する。

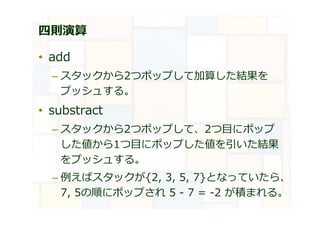

- 34. 四則演算 • add – スタックから2つポップして加算した結果を プッシュする。 •substract – スタックから2つポップして、2つ目にポップ した値から1つ目にポップした値を引いた結果 をプッシュする。 – 例えばスタックが{2, 3, 5, 7}となっていたら、 7, 5の順にポップされ 5 - 7 = -2 が積まれる。

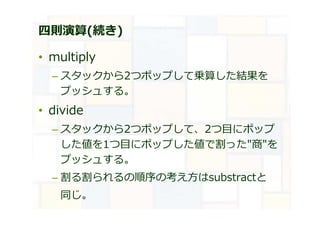

- 35. 四則演算(続き) • multiply – スタックから2つポップして乗算した結果を プッシュする。 •divide – スタックから2つポップして、2つ目にポップ した値を1つ目にポップした値で割った"商"を プッシュする。 – 割る割られるの順序の考え方はsubstractと 同じ。
- 36.

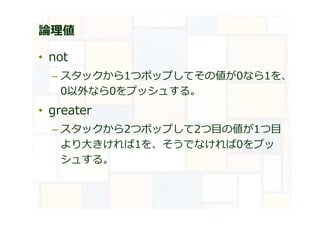

- 37. 論理値 • not – スタックから1つポップしてその値が0なら1を、 0以外なら0をプッシュする。 •greater – スタックから2つポップして2つ目の値が1つ目 より大きければ1を、そうでなければ0をプッ シュする。

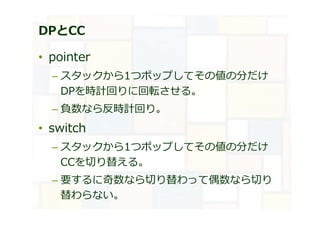

- 38. DPとCC • pointer – スタックから1つポップしてその値の分だけ DPを時計回りに回転させる。 –負数なら反時計回り。 • switch – スタックから1つポップしてその値の分だけ CCを切り替える。 – 要するに奇数なら切り替わって偶数なら切り 替わらない。

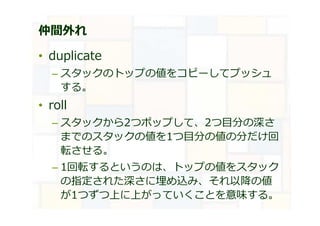

- 39. 仲間外れ • duplicate – スタックのトップの値をコピーしてプッシュ する。 •roll – スタックから2つポップして、2つ目分の深さ までのスタックの値を1つ目分の値の分だけ回 転させる。 – 1回転するというのは、トップの値をスタック の指定された深さに埋め込み、それ以降の値 が1つずつ上に上がっていくことを意味する。

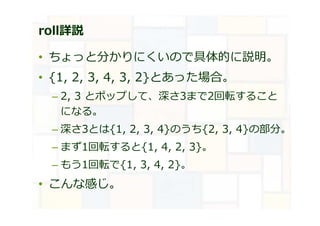

- 40. roll詳説 • ちょっと分かりにくいので具体的に説明。 • {1,2, 3, 4, 3, 2}とあった場合。 – 2, 3 とポップして、深さ3まで2回転すること になる。 – 深さ3とは{1, 2, 3, 4}のうち{2, 3, 4}の部分。 – まず1回転すると{1, 4, 2, 3}。 – もう1回転で{1, 3, 4, 2}。 • こんな感じ。

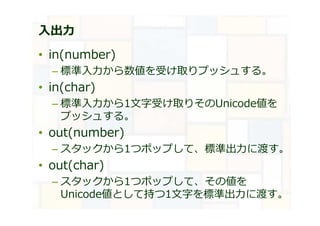

- 41. ⼊出⼒ • in(number) – 標準入⼒から数値を受け取りプッシュする。 •in(char) – 標準入⼒から1文字受け取りそのUnicode値を プッシュする。 • out(number) – スタックから1つポップして、標準出⼒に渡す。 • out(char) – スタックから1つポップして、その値を Unicode値として持つ1文字を標準出⼒に渡す。

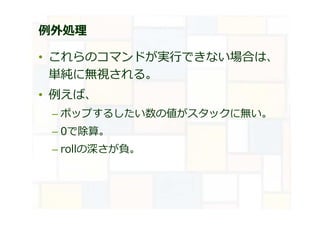

- 42. 例外処理 • これらのコマンドが実⾏できない場合は、 単純に無視される。 • 例えば、 –ポップするしたい数の値がスタックに無い。 – 0で除算。 – rollの深さが負。
- 43.
- 44.

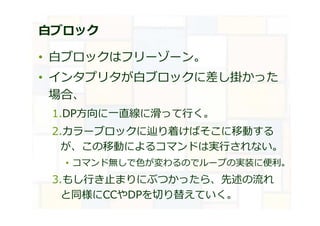

- 45. 白ブロック • ⽩ブロックはフリーゾーン。 • インタプリタが⽩ブロックに差し掛かった 場合、 1.DP方向に⼀直線に滑って⾏く。 2.カラーブロックに辿り着けばそこに移動する が、この移動によるコマンドは実⾏されない。 •コマンド無しで⾊が変わるのでループの実装に便利。 3.もし⾏き⽌まりにぶつかったら、先述の流れ と同様にCCやDPを切り替えていく。
- 46.
- 47.
- 48.

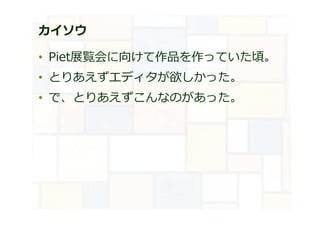

- 49. カイソウ • Piet展覧会に向けて作品を作っていた頃。 • とりあえずエディタが欲しかった。 •で、とりあえずこんなのがあった。
- 50.

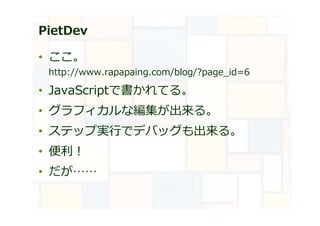

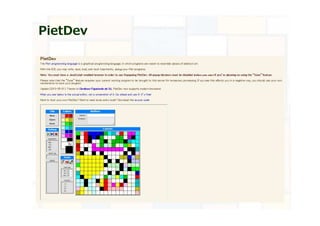

- 51. PietDev • ここ。 http://www.rapapaing.com/blog/?page_id=6 • JavaScriptで書かれてる。 •グラフィカルな編集が出来る。 • ステップ実⾏でデバッグも出来る。 • 便利︕ • だが……

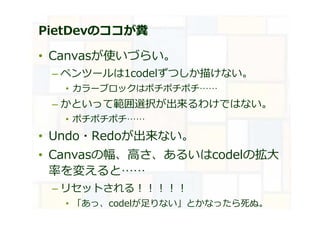

- 52. PietDevのココが糞 • Canvasが使いづらい。 – ペンツールは1codelずつしか描けない。 •カラーブロックはポチポチポチ…… – かといって範囲選択が出来るわけではない。 • ポチポチポチ…… • Undo・Redoが出来ない。 • Canvasの幅、高さ、あるいはcodelの拡大 率を変えると…… – リセットされる︕︕︕︕︕ • 「あっ、codelが足りない」とかなったら死ぬ。
- 53.

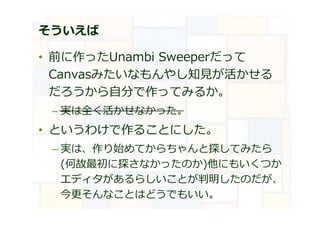

- 54. そういえば • 前に作ったUnambi Sweeperだって Canvasみたいなもんやし知⾒が活かせる だろうから自分で作ってみるか。 –実は全く活かせなかった。 • というわけで作ることにした。 – 実は、作り始めてからちゃんと探してみたら (何故最初に探さなかったのか)他にもいくつか エディタがあるらしいことが判明したのだが、 今更そんなことはどうでもいい。
- 55.
- 56.

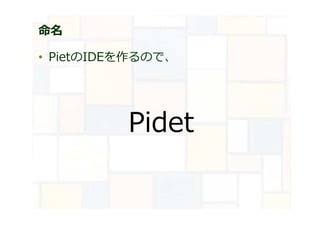

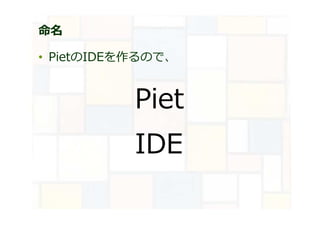

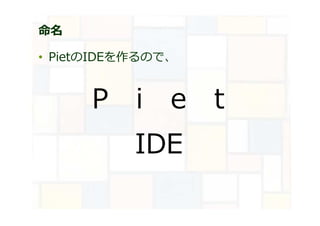

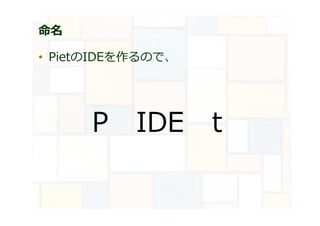

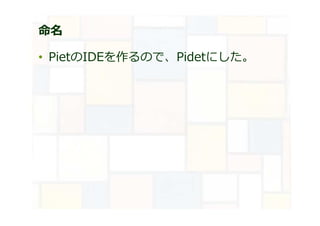

- 57. 命名 • PietのIDEを作るので、 P ie t IDE
- 58.
- 59.
- 60.

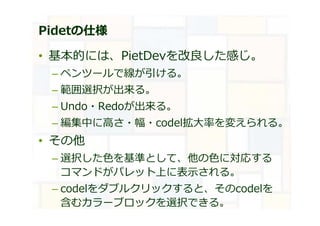

- 61. Pidetの仕様 • 基本的には、PietDevを改良した感じ。 – ペンツールで線が引ける。 –範囲選択が出来る。 – Undo・Redoが出来る。 – 編集中に高さ・幅・codel拡大率を変えられる。 • その他 – 選択した⾊を基準として、他の⾊に対応する コマンドがパレット上に表示される。 – codelをダブルクリックすると、そのcodelを 含むカラーブロックを選択できる。

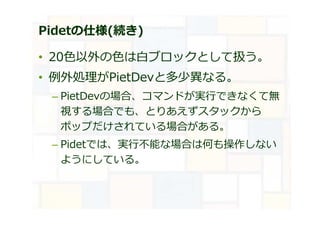

- 62. Pidetの仕様(続き) • 20⾊以外の⾊は⽩ブロックとして扱う。 • 例外処理がPietDevと多少異なる。 –PietDevの場合、コマンドが実⾏できなくて無 視する場合でも、とりあえずスタックから ポップだけされている場合がある。 – Pidetでは、実⾏不能な場合は何も操作しない ようにしている。
- 63.
- 64.
- 65.
- 66. やり残したこと • 範囲選択からのコピペ。 • 選択範囲内での⾊の循環変更。 –要するに相対的な変化量が変わらないように (コマンドが変わらないように)⾊を変えたい。 • Pietで実⾏出来るいい感じのアイコン。 – "Pidet"とか出⼒させたい。 • (追記)後ろ2つは発表後に実装済み。 • (2015/9/6 追記)アイコンも作成済み。
- 67.
- 68.
- 69.

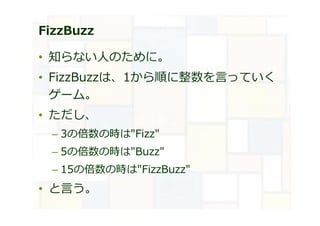

- 70. FizzBuzz • 知らない⼈のために。 • FizzBuzzは、1から順に整数を言っていく ゲーム。 •ただし、 – 3の倍数の時は"Fizz" – 5の倍数の時は"Buzz" – 15の倍数の時は"FizzBuzz" • と言う。

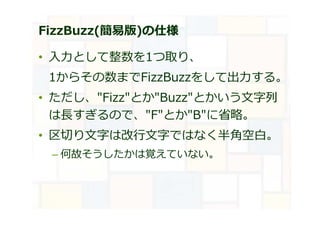

- 71. FizzBuzz(簡易版)の仕様 • 入⼒として整数を1つ取り、 1からその数までFizzBuzzをして出⼒する。 • ただし、"Fizz"とか"Buzz"とかいう文字列 は⻑すぎるので、"F"とか"B"に省略。 •区切り文字は改⾏文字ではなく半角空⽩。 – 何故そうしたかは覚えていない。

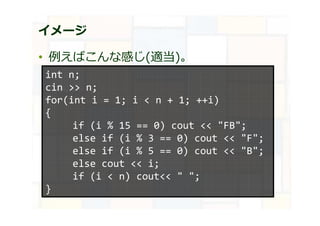

- 72. イメージ • 例えばこんな感じ(適当)。 int n; cin>> n; for(int i = 1; i < n + 1; ++i) { if (i % 15 == 0) cout << "FB"; else if (i % 3 == 0) cout << "F"; else if (i % 5 == 0) cout << "B"; else cout << i; if (i < n) cout<< " "; }

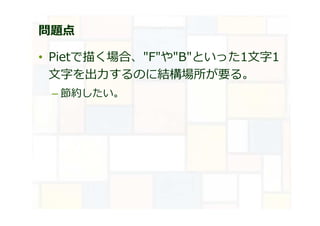

- 73.

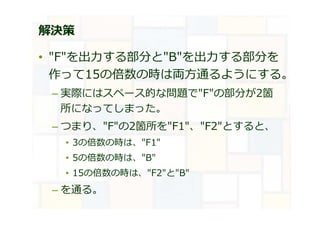

- 74. 解決策 • "F"を出⼒する部分と"B"を出⼒する部分を 作って15の倍数の時は両方通るようにする。 – 実際にはスペース的な問題で"F"の部分が2箇 所になってしまった。 –つまり、"F"の2箇所を"F1"、"F2"とすると、 • 3の倍数の時は、"F1" • 5の倍数の時は、"B" • 15の倍数の時は、"F2"と"B" – を通る。

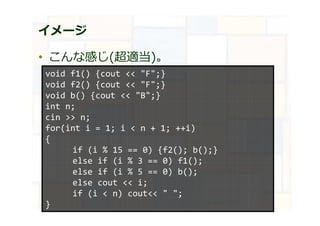

- 75. イメージ • こんな感じ(超適当)。 void f1(){cout << "F";} void f2() {cout << "F";} void b() {cout << "B";} int n; cin >> n; for(int i = 1; i < n + 1; ++i) { if (i % 15 == 0) {f2(); b();} else if (i % 3 == 0) f1(); else if (i % 5 == 0) b(); else cout << i; if (i < n) cout<< " "; }

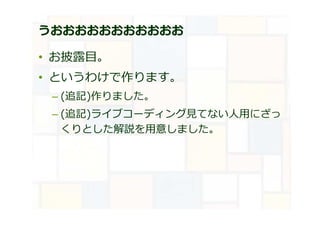

- 76. うおおおおおおおおおおお • お披露目。 • というわけで作ります。 –(追記)作りました。 – (追記)ライブコーディング⾒てない⼈⽤にざっ くりとした解説を⽤意しました。

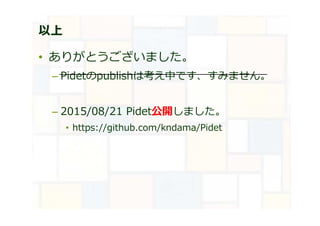

- 78. 以上 • ありがとうございました。 – Pidetのpublishは考え中です、すみません。 –2015/08/21 Pidet公開しました。 • https://github.com/kndama/Pidet
