Dokumen tersebut membahas tentang peta dan industri. Secara ringkas, dokumen menjelaskan pengertian peta, jenis peta, komponen peta, membaca peta, dan menentukan lokasi industri dengan mempertimbangkan faktor-faktor seperti bahan mentah, pasar, dan sumber energi.

1. PETA
 Pengertian
 Jenis Peta
 Komponen
 Membaca Peta
 Menentukan
Lokasi Industri
MATERI
PENGETAHUAN PETA
1

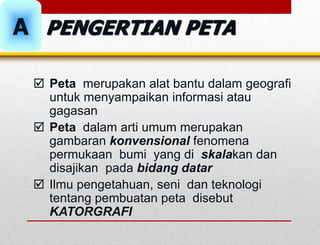

2.  Peta merupakan alat bantu dalam geografi
untuk menyampaikan informasi atau
gagasan
 Peta dalam arti umum merupakan
gambaran konvensional fenomena
permukaan bumi yang di skalakan dan
disajikan pada bidang datar
 Ilmu pengetahuan, seni dan teknologi
tentang pembuatan peta disebut
KATORGRAFI
PENGERTIAN PETA
A

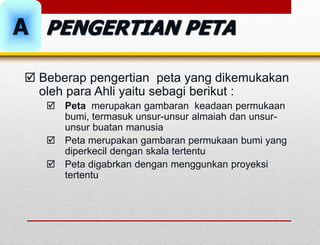

3.  Beberap pengertian peta yang dikemukakan
oleh para Ahli yaitu sebagi berikut :
 Peta merupakan gambaran keadaan permukaan
bumi, termasuk unsur-unsur almaiah dan unsur-
unsur buatan manusia
 Peta merupakan gambaran permukaan bumi yang
diperkecil dengan skala tertentu
 Peta digabrkan dengan menggunkan proyeksi
tertentu
PENGERTIAN PETA
A

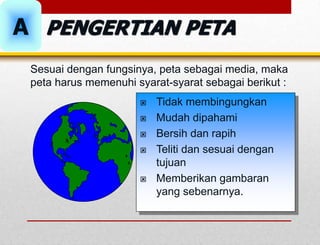

4.  Tidak membingungkan
 Mudah dipahami
 Bersih dan rapih
 Teliti dan sesuai dengan
tujuan
 Memberikan gambaran
yang sebenarnya.
Sesuai dengan fungsinya, peta sebagai media, maka
peta harus memenuhi syarat-syarat sebagai berikut :
PENGERTIAN PETA
A

5. JENIS PETA
B
• Secara umum peta dapat diklasifikasikan berdasarkan :
1. Isinya
2. Skalanya
3. Nilai Datanya
4. Sifat Datanya
5. Tujuannya

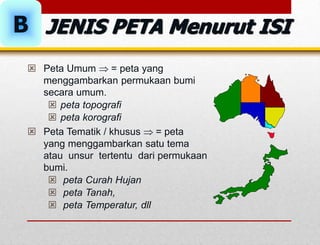

6.  Peta Umum  = peta yang
menggambarkan permukaan bumi
secara umum.
 peta topografi
 peta korografi
 Peta Tematik / khusus  = peta
yang menggambarkan satu tema
atau unsur tertentu dari permukaan
bumi.
 peta Curah Hujan
 peta Tanah,
 peta Temperatur, dll
JENIS PETA Menurut ISI
B

7. Peta Topografi

11.  Peta Skala Besar ( Detail ) 
peta yang mempunyai skala
lebih besar dari 1 : 250.000.
 Peta Skala Menengah  peta
yang mempunyai skala antara 1
: 250.000 s.d 1 : 500.000.
 Peta Skala Kecil  peta yang
mempunyai skala lebih kecil
dari 1 : 500.000.
ITALIA
JENIS PETA Menurut SKALA
B

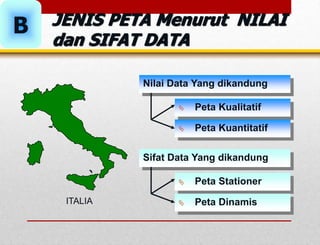

12. JENIS PETA Menurut NILAI
dan SIFAT DATA
B
ITALIA
Nilai Data Yang dikandung
 Peta Kualitatif
 Peta Kuantitatif
Sifat Data Yang dikandung
 Peta Stationer
 Peta Dinamis

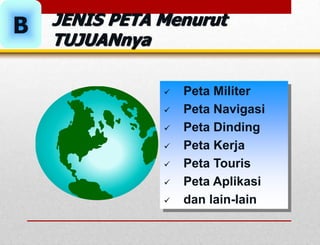

13.  Peta Militer
 Peta Navigasi
 Peta Dinding
 Peta Kerja
 Peta Touris
 Peta Aplikasi
 dan lain-lain
JENIS PETA Menurut
TUJUANnya
B

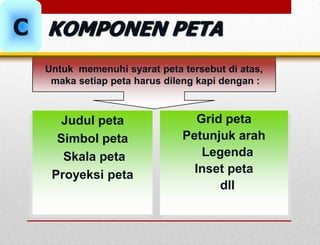

16. Untuk memenuhi syarat peta tersebut di atas,
maka setiap peta harus dileng kapi dengan :
Judul peta
Simbol peta
Skala peta
Proyeksi peta
Grid peta
Petunjuk arah
Legenda
Inset peta
dll
C KOMPONEN PETA

17. JUDUL  mengambarkan tentang isi dan daerah
yang dipetakan.
 Peta Hasil Pertanian Indonesia
 Peta Curah Hujan, dll
Simbol peta  lambang-lambang yang terdapat
pada peta yang mengambarkan informasi ayng
dimaksud di dalam peta
Simbol di dalam peta dapat berupa :
Simbol Titik
Simbol Garis
Simbol Luas
Simbol Volume
C KOMPONEN PETA

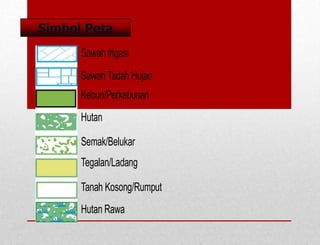

18. Sawah Irigasi
Sawah Tadah Hujan
Kebun/Perkebunan
Semak/Belukar
Hutan
Tegalan/Ladang
Tanah Kosong/Rumput
Hutan Rawa
Simbol Peta

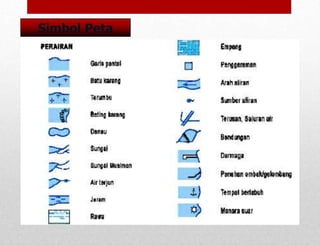

19. Simbol Peta

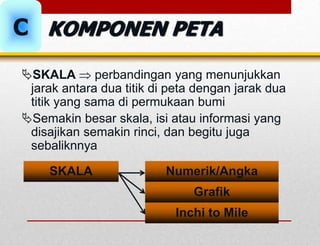

20. SKALA  perbandingan yang menunjukkan
jarak antara dua titik di peta dengan jarak dua
titik yang sama di permukaan bumi
Semakin besar skala, isi atau informasi yang
disajikan semakin rinci, dan begitu juga
sebaliknnya
SKALA Numerik/Angka
Grafik
Inchi to Mile
C KOMPONEN PETA

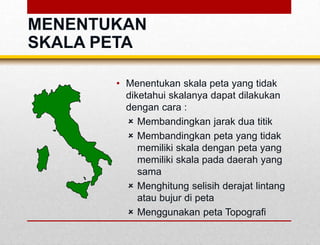

21. MENENTUKAN
SKALA PETA
• Menentukan skala peta yang tidak
diketahui skalanya dapat dilakukan
dengan cara :
 Membandingkan jarak dua titik
 Membandingkan peta yang tidak
memiliki skala dengan peta yang
memiliki skala pada daerah yang
sama
 Menghitung selisih derajat lintang
atau bujur di peta
 Menggunakan peta Topografi

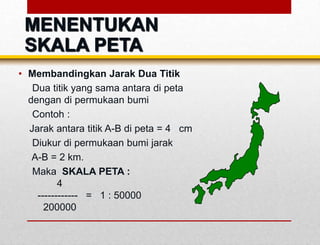

22. • Membandingkan Jarak Dua Titik
Dua titik yang sama antara di peta
dengan di permukaan bumi
Contoh :
Jarak antara titik A-B di peta = 4 cm
Diukur di permukaan bumi jarak
A-B = 2 km.
Maka SKALA PETA :
4
------------ = 1 : 50000
200000
MENENTUKAN
SKALA PETA

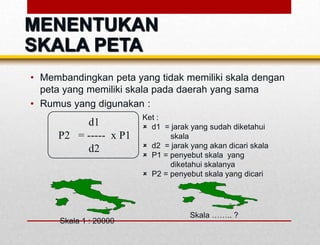

23. • Membandingkan peta yang tidak memiliki skala dengan
peta yang memiliki skala pada daerah yang sama
• Rumus yang digunakan :
d1
P2 = ----- x P1
d2
Ket :
 d1 = jarak yang sudah diketahui
skala
 d2 = jarak yang akan dicari skala
 P1 = penyebut skala yang
diketahui skalanya
 P2 = penyebut skala yang dicari
Skala 1 : 20000
Skala …….. ?
MENENTUKAN
SKALA PETA

24. 1 0
= 110,56 km
• Menghitung selisih derajat lintang atau bujur di peta
• Contoh : Perhatikan gambar
6 0 LU
2
2 4 6 8 10 12 0 BT
MENENTUKAN
SKALA PETA
 Jarak A - B di peta = 2 cm. = 2 0
Berarti = 2 cm = ( 2 x
111 km )
 Jadi skala peta = 2 cm = 222 000 00 cm
1 : 111 000 00

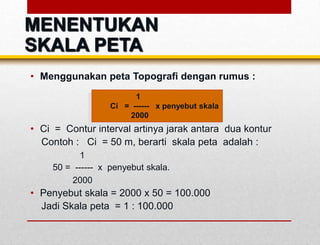

25. • Menggunakan peta Topografi dengan rumus :
• Ci = Contur interval artinya jarak antara dua kontur
Contoh : Ci = 50 m, berarti skala peta adalah :
1
50 = ------ x penyebut skala.
2000
• Penyebut skala = 2000 x 50 = 100.000
Jadi Skala peta = 1 : 100.000
1
Ci = ------ x penyebut skala
2000
MENENTUKAN
SKALA PETA

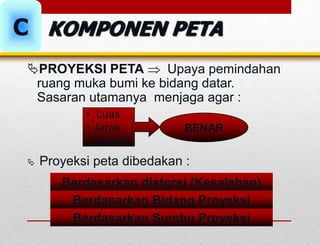

26. PROYEKSI PETA  Upaya pemindahan
ruang muka bumi ke bidang datar.
Sasaran utamanya menjaga agar :
BENAR
• Luas
• Jarak
• Bentuk
 Proyeksi peta dibedakan :
Berdasarkan distorsi (Kesalahan)
Berdasarkan Bidang Proyeksi
Berdasarkan Sumbu Proyeksi
C KOMPONEN PETA

27.  Menurut Distrosinya
 Equidistant ( Jarak )
 Equivalent ( Luas )
 Conform ( Bentuk )
 Menurut Bidang Proyeksinya
 Bidang Datar ( Azimuthal )
 Bdang Kerucut ( Conical )
 Bidang Silinder ( Cylindrical )
 Menurut Posisi Sumbu
Simetrisnya
 Normal
 Miring
 Transversal
Klasifikasi
PROYEKSI PETA

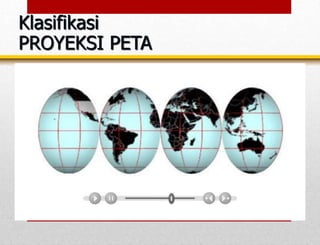

28. Klasifikasi
PROYEKSI PETA

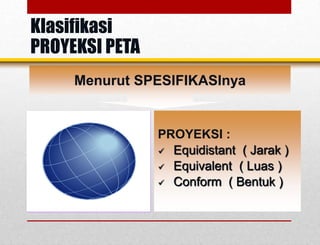

29. Menurut SPESIFIKASInya
PROYEKSI :
 Equidistant ( Jarak )
 Equivalent ( Luas )
 Conform ( Bentuk )
Klasifikasi
PROYEKSI PETA

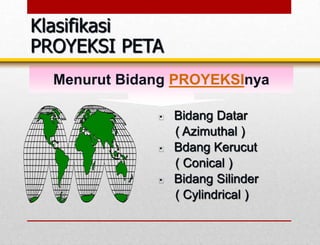

30. Menurut Bidang PROYEKSInya
• Bidang Datar
( Azimuthal )
• Bdang Kerucut
( Conical )
• Bidang Silinder
( Cylindrical )
Klasifikasi
PROYEKSI PETA

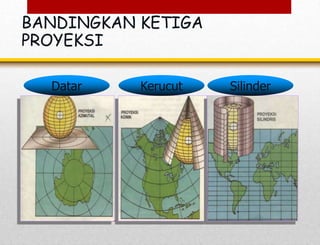

31. BANDINGKAN KETIGA
PROYEKSI
Kerucut Silinder
Datar

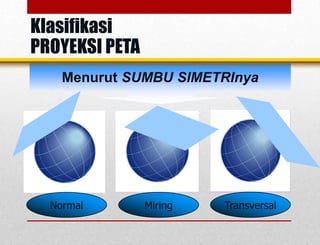

32. Menurut SUMBU SIMETRInya
Klasifikasi
PROYEKSI PETA
Normal Transversal
Miring

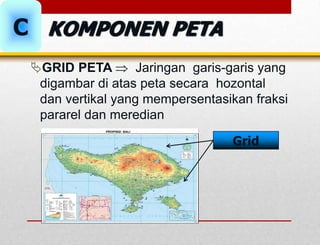

33. GRID PETA  Jaringan garis-garis yang
digambar di atas peta secara hozontal
dan vertikal yang mempersentasikan fraksi
pararel dan meredian
Grid
C KOMPONEN PETA

34. ORIENTASI = PETUNJUK ARAH,  untuk Menentukan
Utara, Timur, Selatan dan Barat
Orinetasi
C KOMPONEN PETA

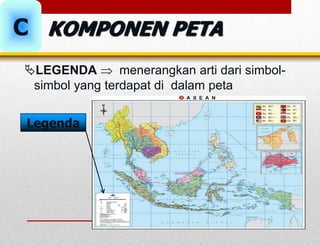

35. LEGENDA  menerangkan arti dari simbol-
simbol yang terdapat di dalam peta
Legenda
C KOMPONEN PETA

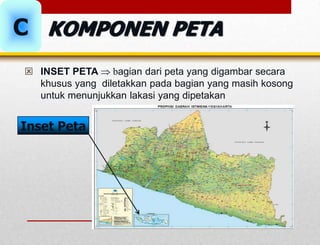

36.  INSET PETA  bagian dari peta yang digambar secara
khusus yang diletakkan pada bagian yang masih kosong
untuk menunjukkan lakasi yang dipetakan
Inset Peta
C KOMPONEN PETA

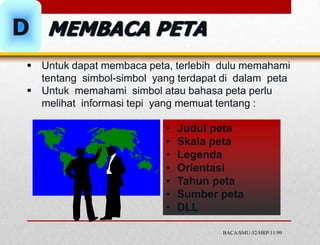

37.  Untuk dapat membaca peta, terlebih dulu memahami
tentang simbol-simbol yang terdapat di dalam peta
 Untuk memahami simbol atau bahasa peta perlu
melihat informasi tepi yang memuat tentang :
• Judul peta
• Skala peta
• Legenda
• Orientasi
• Tahun peta
• Sumber peta
• DLL
BACA/SMU-52/HRP/11/99
D MEMBACA PETA

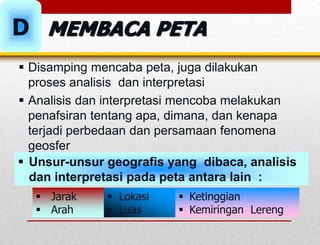

38.  Disamping mencaba peta, juga dilakukan
proses analisis dan interpretasi
 Analisis dan interpretasi mencoba melakukan
penafsiran tentang apa, dimana, dan kenapa
terjadi perbedaan dan persamaan fenomena
geosfer
 Unsur-unsur geografis yang dibaca, analisis
dan interpretasi pada peta antara lain :
 Jarak
 Arah
 Ketinggian
 Kemiringan Lereng
 Lokasi
 Luas
D MEMBACA PETA

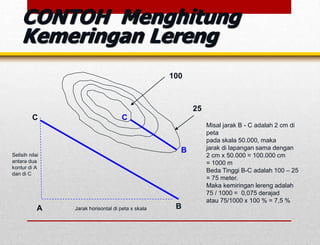

39. A B
C
Jarak horisontal di peta x skala
Selisih nilai
antara dua
kontur di A
dan di C
100
25
C
B
Misal jarak B - C adalah 2 cm di
peta
pada skala 50.000, maka
jarak di lapangan sama dengan
2 cm x 50.000 = 100.000 cm
= 1000 m
Beda Tinggi B-C adalah 100 – 25
= 75 meter.
Maka kemiringan lereng adalah
75 / 1000 = 0,075 derajad
atau 75/1000 x 100 % = 7,5 %
CONTOH Menghitung
Kemeringan Lereng

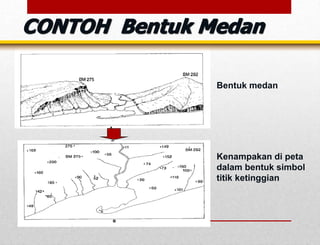

40. Bentuk medan
Kenampakan di peta
dalam bentuk simbol
titik ketinggian
CONTOH Bentuk Medan

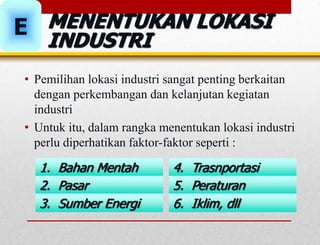

41. MENENTUKAN LOKASI
INDUSTRI
E
• Pemilihan lokasi industri sangat penting berkaitan
dengan perkembangan dan kelanjutan kegiatan
industri
• Untuk itu, dalam rangka menentukan lokasi industri
perlu diperhatikan faktor-faktor seperti :
1. Bahan Mentah
2. Pasar
3. Sumber Energi
4. Trasnportasi
5. Peraturan
6. Iklim, dll

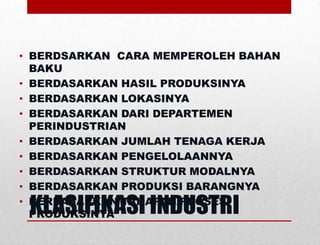

42. KLASIFIKASI INDUSTRI
• BERDSARKAN CARA MEMPEROLEH BAHAN
BAKU
• BERDASARKAN HASIL PRODUKSINYA
• BERDASARKAN LOKASINYA
• BERDASARKAN DARI DEPARTEMEN
PERINDUSTRIAN
• BERDASARKAN JUMLAH TENAGA KERJA
• BERDASARKAN PENGELOLAANNYA
• BERDASARKAN STRUKTUR MODALNYA
• BERDASARKAN PRODUKSI BARANGNYA
• BERDASARKAN TAHAPAN/PROSES
PRODUKSINYA

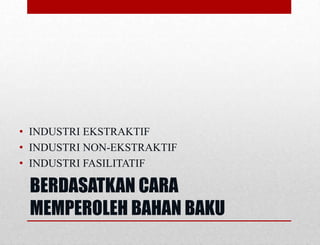

43. BERDASATKAN CARA
MEMPEROLEH BAHAN BAKU
• INDUSTRI EKSTRAKTIF
• INDUSTRI NON-EKSTRAKTIF
• INDUSTRI FASILITATIF

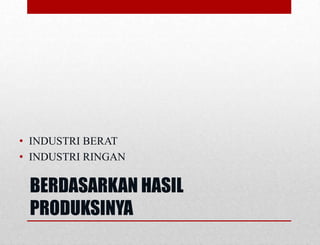

44. BERDASARKAN HASIL
PRODUKSINYA
• INDUSTRI BERAT
• INDUSTRI RINGAN

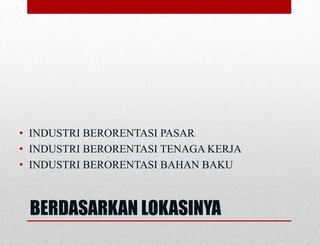

45. BERDASARKAN LOKASINYA
• INDUSTRI BERORENTASI PASAR
• INDUSTRI BERORENTASI TENAGA KERJA
• INDUSTRI BERORENTASI BAHAN BAKU

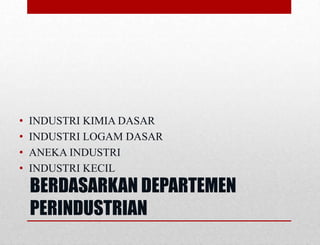

46. BERDASARKAN DEPARTEMEN
PERINDUSTRIAN
• INDUSTRI KIMIA DASAR
• INDUSTRI LOGAM DASAR
• ANEKA INDUSTRI
• INDUSTRI KECIL

47. BERDASARKAN JUMLAH TENAGA
KERJA
• INDUSTRI RUMAH TANGGA
• INDUSTRI KECIL
• INDUSTRI SEDANG
• INDUSTRI BESAR

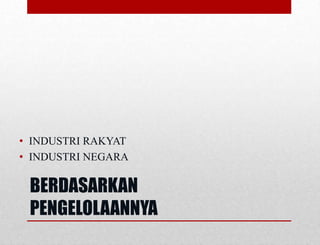

48. BERDASARKAN
PENGELOLAANNYA
• INDUSTRI RAKYAT
• INDUSTRI NEGARA

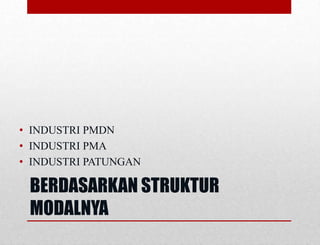

49. BERDASARKAN STRUKTUR
MODALNYA
• INDUSTRI PMDN
• INDUSTRI PMA
• INDUSTRI PATUNGAN

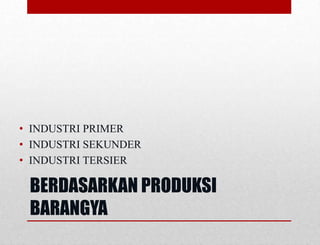

50. BERDASARKAN PRODUKSI
BARANGYA
• INDUSTRI PRIMER
• INDUSTRI SEKUNDER
• INDUSTRI TERSIER

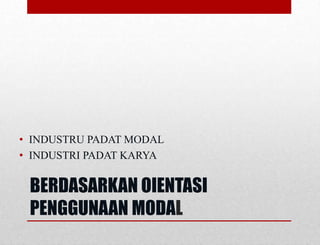

51. BERDASARKAN OIENTASI
PENGGUNAAN MODAL
• INDUSTRU PADAT MODAL
• INDUSTRI PADAT KARYA

52. BERDASARKAN TAHAPAN/PROSES
PRODUKSINYA
• INDUSTRI HULU
• INDUSTRI HILIR

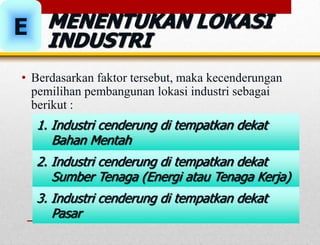

53. MENENTUKAN LOKASI
INDUSTRI
E
• Berdasarkan faktor tersebut, maka kecenderungan
pemilihan pembangunan lokasi industri sebagai
berikut :
2. Industri cenderung di tempatkan dekat
Sumber Tenaga (Energi atau Tenaga Kerja)
1. Industri cenderung di tempatkan dekat
Bahan Mentah
3. Industri cenderung di tempatkan dekat
Pasar
