1. Pertemuan 3
(Lanjutan)
2 Jenis Chipset
a. Northbridge
Northbridge disebut juga dengan nama memory
controller hub (MCH). Perusahaan pembuat chipset yang
menggunakan nama sebutan MCH ini adalah Intel.
Sedangkan AMD, VIA, dan perusahaan lainnya lebih banyak
menggunakan nama sebutan northbridge
Northbridge memiliki peran khusus yang sangat
penting dalam suatu sistem motherboard. Northbridge adalah
bagian yang menghubungkan prosesor (CPU) ke sistem
memori dan graphics controller (AGP dan PCI Express)
melalui bus berkecepatan tinggi, dan ke southbridge.

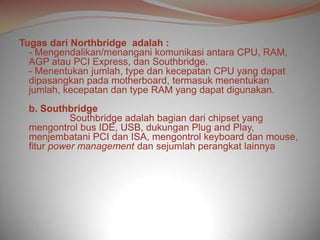

2. Tugas dari Northbridge adalah :
- Mengendalikan/menangani komunikasi antara CPU, RAM,
AGP atau PCI Express, dan Southbridge.
- Menentukan jumlah, type dan kecepatan CPU yang dapat
dipasangkan pada motherboard, termasuk menentukan
jumlah, kecepatan dan type RAM yang dapat digunakan.
b. Southbridge
Southbridge adalah bagian dari chipset yang
mengontrol bus IDE, USB, dukungan Plug and Play,
menjembatani PCI dan ISA, mengontrol keyboard dan mouse,
fitur power management dan sejumlah perangkat lainnya

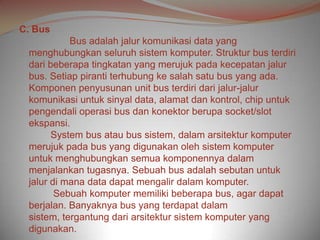

3. C. Bus
Bus adalah jalur komunikasi data yang
menghubungkan seluruh sistem komputer. Struktur bus terdiri
dari beberapa tingkatan yang merujuk pada kecepatan jalur
bus. Setiap piranti terhubung ke salah satu bus yang ada.
Komponen penyusunan unit bus terdiri dari jalur-jalur
komunikasi untuk sinyal data, alamat dan kontrol, chip untuk
pengendali operasi bus dan konektor berupa socket/slot
ekspansi.
System bus atau bus sistem, dalam arsitektur komputer
merujuk pada bus yang digunakan oleh sistem komputer
untuk menghubungkan semua komponennya dalam
menjalankan tugasnya. Sebuah bus adalah sebutan untuk
jalur di mana data dapat mengalir dalam komputer.
Sebuah komputer memiliki beberapa bus, agar dapat
berjalan. Banyaknya bus yang terdapat dalam
sistem, tergantung dari arsitektur sistem komputer yang
digunakan.

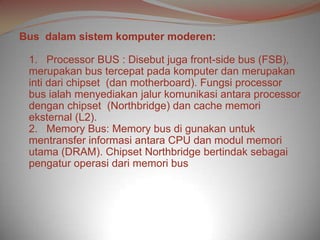

4. Bus dalam sistem komputer moderen:
1. Processor BUS : Disebut juga front-side bus (FSB),
merupakan bus tercepat pada komputer dan merupakan
inti dari chipset (dan motherboard). Fungsi processor
bus ialah menyediakan jalur komunikasi antara processor
dengan chipset (Northbridge) dan cache memori
eksternal (L2).
2. Memory Bus: Memory bus di gunakan untuk
mentransfer informasi antara CPU dan modul memori
utama (DRAM). Chipset Northbridge bertindak sebagai
pengatur operasi dari memori bus

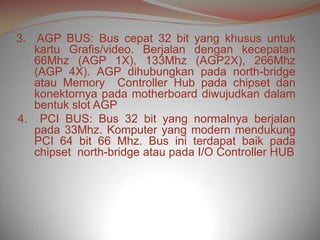

5. 3. AGP BUS: Bus cepat 32 bit yang khusus untuk
kartu Grafis/video. Berjalan dengan kecepatan
66Mhz (AGP 1X), 133Mhz (AGP2X), 266Mhz
(AGP 4X). AGP dihubungkan pada north-bridge
atau Memory Controller Hub pada chipset dan
konektornya pada motherboard diwujudkan dalam
bentuk slot AGP
4. PCI BUS: Bus 32 bit yang normalnya berjalan
pada 33Mhz. Komputer yang modern mendukung
PCI 64 bit 66 Mhz. Bus ini terdapat baik pada
chipset north-bridge atau pada I/O Controller HUB

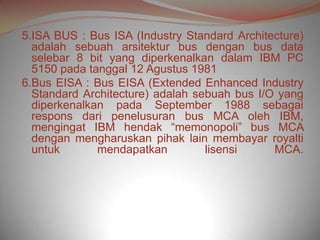

6. 5.ISA BUS : Bus ISA (Industry Standard Architecture)
adalah sebuah arsitektur bus dengan bus data
selebar 8 bit yang diperkenalkan dalam IBM PC
5150 pada tanggal 12 Agustus 1981
6.Bus EISA : Bus EISA (Extended Enhanced Industry
Standard Architecture) adalah sebuah bus I/O yang
diperkenalkan pada September 1988 sebagai
respons dari penelusuran bus MCA oleh IBM,
mengingat IBM hendak “memonopoli” bus MCA
dengan mengharuskan pihak lain membayar royalti
untuk mendapatkan lisensi MCA.

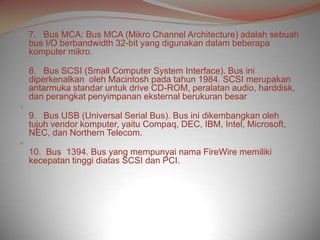

7.  7. Bus MCA: Bus MCA (Mikro Channel Architecture) adalah sebuah
bus I/O berbandwidth 32-bit yang digunakan dalam beberapa
komputer mikro.

8. Bus SCSI (Small Computer System Interface). Bus ini
diperkenalkan oleh Macintosh pada tahun 1984. SCSI merupakan
antarmuka standar untuk drive CD-ROM, peralatan audio, harddisk,
dan perangkat penyimpanan eksternal berukuran besar

9. Bus USB (Universal Serial Bus). Bus ini dikembangkan oleh
tujuh vendor komputer, yaitu Compaq, DEC, IBM, Intel, Microsoft,
NEC, dan Northern Telecom.

10. Bus 1394. Bus yang mempunyai nama FireWire memiliki
kecepatan tinggi diatas SCSI dan PCI.

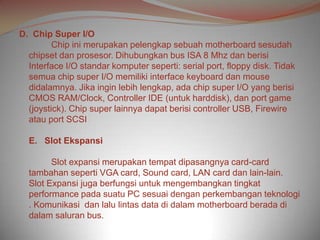

8. D. Chip Super I/O
Chip ini merupakan pelengkap sebuah motherboard sesudah
chipset dan prosesor. Dihubungkan bus ISA 8 Mhz dan berisi
Interface I/O standar komputer seperti: serial port, floppy disk. Tidak
semua chip super I/O memiliki interface keyboard dan mouse
didalamnya. Jika ingin lebih lengkap, ada chip super I/O yang berisi
CMOS RAM/Clock, Controller IDE (untuk harddisk), dan port game
(joystick). Chip super lainnya dapat berisi controller USB, Firewire
atau port SCSI
E. Slot Ekspansi
Slot expansi merupakan tempat dipasangnya card-card
tambahan seperti VGA card, Sound card, LAN card dan lain-lain.
Slot Expansi juga berfungsi untuk mengembangkan tingkat
performance pada suatu PC sesuai dengan perkembangan teknologi
. Komunikasi dan lalu lintas data di dalam motherboard berada di
dalam saluran bus.

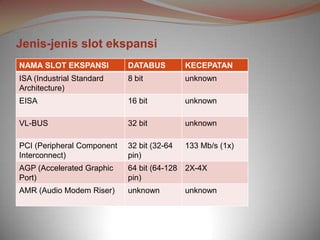

9. Jenis-jenis slot ekspansi
NAMA SLOT EKSPANSI DATABUS KECEPATAN
ISA (Industrial Standard 8 bit unknown
Architecture)
EISA 16 bit unknown
VL-BUS 32 bit unknown
PCI (Peripheral Component 32 bit (32-64 133 Mb/s (1x)
Interconnect) pin)
AGP (Accelerated Graphic 64 bit (64-128 2X-4X
Port) pin)
AMR (Audio Modem Riser) unknown unknown

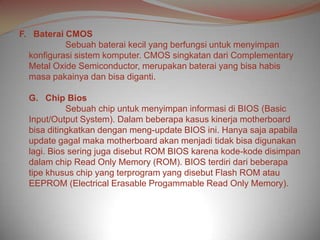

10. F. Baterai CMOS
Sebuah baterai kecil yang berfungsi untuk menyimpan
konfigurasi sistem komputer. CMOS singkatan dari Complementary
Metal Oxide Semiconductor, merupakan baterai yang bisa habis
masa pakainya dan bisa diganti.
G. Chip Bios
Sebuah chip untuk menyimpan informasi di BIOS (Basic
Input/Output System). Dalam beberapa kasus kinerja motherboard
bisa ditingkatkan dengan meng-update BIOS ini. Hanya saja apabila
update gagal maka motherboard akan menjadi tidak bisa digunakan
lagi. Bios sering juga disebut ROM BIOS karena kode-kode disimpan
dalam chip Read Only Memory (ROM). BIOS terdiri dari beberapa
tipe khusus chip yang terprogram yang disebut Flash ROM atau
EEPROM (Electrical Erasable Progammable Read Only Memory).

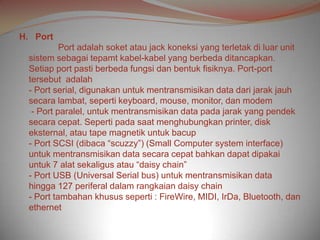

11. H. Port
Port adalah soket atau jack koneksi yang terletak di luar unit
sistem sebagai tepamt kabel-kabel yang berbeda ditancapkan.
Setiap port pasti berbeda fungsi dan bentuk fisiknya. Port-port
tersebut adalah
- Port serial, digunakan untuk mentransmisikan data dari jarak jauh
secara lambat, seperti keyboard, mouse, monitor, dan modem
- Port paralel, untuk mentransmisikan data pada jarak yang pendek
secara cepat. Seperti pada saat menghubungkan printer, disk
eksternal, atau tape magnetik untuk bacup
- Port SCSI (dibaca “scuzzy”) (Small Computer system interface)
untuk mentransmisikan data secara cepat bahkan dapat dipakai
untuk 7 alat sekaligus atau “daisy chain”
- Port USB (Universal Serial bus) untuk mentransmisikan data
hingga 127 periferal dalam rangkaian daisy chain
- Port tambahan khusus seperti : FireWire, MIDI, IrDa, Bluetooth, dan
ethernet

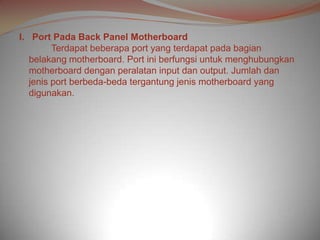

12. I. Port Pada Back Panel Motherboard
Terdapat beberapa port yang terdapat pada bagian
belakang motherboard. Port ini berfungsi untuk menghubungkan
motherboard dengan peralatan input dan output. Jumlah dan
jenis port berbeda-beda tergantung jenis motherboard yang
digunakan.

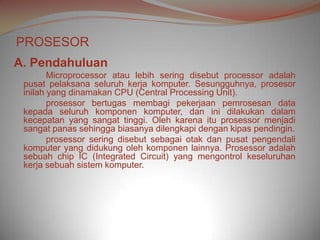

13. PROSESOR
A. Pendahuluan
Microprocessor atau lebih sering disebut processor adalah
pusat pelaksana seluruh kerja komputer. Sesungguhnya, prosesor
inilah yang dinamakan CPU (Central Processing Unit).
prosessor bertugas membagi pekerjaan pemrosesan data
kepada seluruh komponen komputer, dan ini dilakukan dalam
kecepatan yang sangat tinggi. Oleh karena itu prosessor menjadi
sangat panas sehingga biasanya dilengkapi dengan kipas pendingin.
prosessor sering disebut sebagai otak dan pusat pengendali
komputer yang didukung oleh komponen lainnya. Prosessor adalah
sebuah chip IC (Integrated Circuit) yang mengontrol keseluruhan
kerja sebuah sistem komputer.

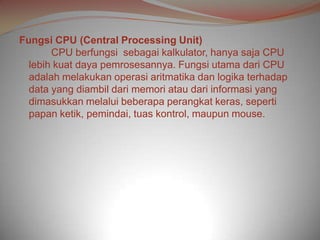

14. Fungsi CPU (Central Processing Unit)
CPU berfungsi sebagai kalkulator, hanya saja CPU
lebih kuat daya pemrosesannya. Fungsi utama dari CPU
adalah melakukan operasi aritmatika dan logika terhadap
data yang diambil dari memori atau dari informasi yang
dimasukkan melalui beberapa perangkat keras, seperti
papan ketik, pemindai, tuas kontrol, maupun mouse.

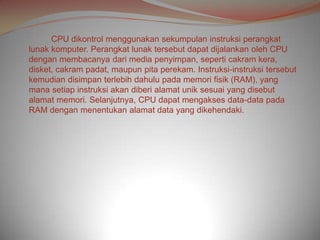

15. CPU dikontrol menggunakan sekumpulan instruksi perangkat
lunak komputer. Perangkat lunak tersebut dapat dijalankan oleh CPU
dengan membacanya dari media penyimpan, seperti cakram kera,
disket, cakram padat, maupun pita perekam. Instruksi-instruksi tersebut
kemudian disimpan terlebih dahulu pada memori fisik (RAM), yang
mana setiap instruksi akan diberi alamat unik sesuai yang disebut
alamat memori. Selanjutnya, CPU dapat mengakses data-data pada
RAM dengan menentukan alamat data yang dikehendaki.

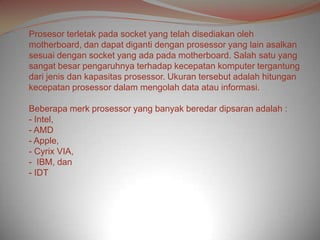

16. Prosesor terletak pada socket yang telah disediakan oleh
motherboard, dan dapat diganti dengan prosessor yang lain asalkan
sesuai dengan socket yang ada pada motherboard. Salah satu yang
sangat besar pengaruhnya terhadap kecepatan komputer tergantung
dari jenis dan kapasitas prosessor. Ukuran tersebut adalah hitungan
kecepatan prosessor dalam mengolah data atau informasi.
Beberapa merk prosessor yang banyak beredar dipsaran adalah :
- Intel,
- AMD
- Apple,
- Cyrix VIA,
- IBM, dan
- IDT

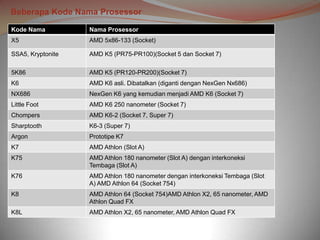

17. Beberapa Kode Nama Prosessor
Kode Nama Nama Prosessor
X5 AMD 5x86-133 (Socket)
SSA5, Kryptonite AMD K5 (PR75-PR100)(Socket 5 dan Socket 7)
5K86 AMD K5 (PR120-PR200)(Socket 7)
K6 AMD K6 asli. Dibatalkan (diganti dengan NexGen Nx686)
NX686 NexGen K6 yang kemudian menjadi AMD K6 (Socket 7)
Little Foot AMD K6 250 nanometer (Socket 7)
Chompers AMD K6-2 (Socket 7, Super 7)
Sharptooth K6-3 (Super 7)
Argon Prototipe K7
K7 AMD Athlon (Slot A)
K75 AMD Athlon 180 nanometer (Slot A) dengan interkoneksi
Tembaga (Slot A)
K76 AMD Athlon 180 nanometer dengan interkoneksi Tembaga (Slot
A) AMD Athlon 64 (Socket 754)
K8 AMD Athlon 64 (Socket 754)AMD Athlon X2, 65 nanometer, AMD
Athlon Quad FX
K8L AMD Athlon X2, 65 nanometer, AMD Athlon Quad FX

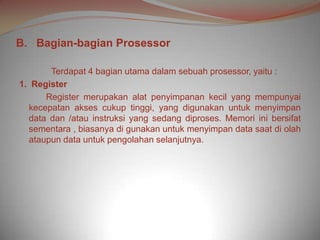

18. B. Bagian-bagian Prosessor
Terdapat 4 bagian utama dalam sebuah prosessor, yaitu :
1. Register
Register merupakan alat penyimpanan kecil yang mempunyai
kecepatan akses cukup tinggi, yang digunakan untuk menyimpan
data dan /atau instruksi yang sedang diproses. Memori ini bersifat
sementara , biasanya di gunakan untuk menyimpan data saat di olah
ataupun data untuk pengolahan selanjutnya.

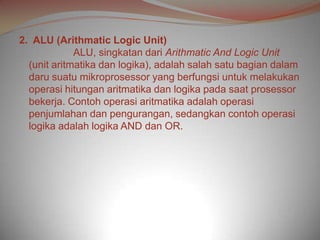

19. 2. ALU (Arithmatic Logic Unit)
ALU, singkatan dari Arithmatic And Logic Unit
(unit aritmatika dan logika), adalah salah satu bagian dalam
daru suatu mikroprosessor yang berfungsi untuk melakukan
operasi hitungan aritmatika dan logika pada saat prosessor
bekerja. Contoh operasi aritmatika adalah operasi
penjumlahan dan pengurangan, sedangkan contoh operasi
logika adalah logika AND dan OR.

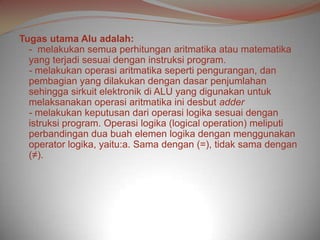

20. Tugas utama Alu adalah:
- melakukan semua perhitungan aritmatika atau matematika
yang terjadi sesuai dengan instruksi program.
- melakukan operasi aritmatika seperti pengurangan, dan
pembagian yang dilakukan dengan dasar penjumlahan
sehingga sirkuit elektronik di ALU yang digunakan untuk
melaksanakan operasi aritmatika ini desbut adder
- melakukan keputusan dari operasi logika sesuai dengan
istruksi program. Operasi logika (logical operation) meliputi
perbandingan dua buah elemen logika dengan menggunakan
operator logika, yaitu:a. Sama dengan (=), tidak sama dengan
(≠).

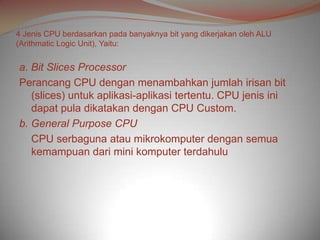

21. 4 Jenis CPU berdasarkan pada banyaknya bit yang dikerjakan oleh ALU
(Arithmatic Logic Unit), Yaitu:
a. Bit Slices Processor
Perancang CPU dengan menambahkan jumlah irisan bit
(slices) untuk aplikasi-aplikasi tertentu. CPU jenis ini
dapat pula dikatakan dengan CPU Custom.
b. General Purpose CPU
CPU serbaguna atau mikrokomputer dengan semua
kemampuan dari mini komputer terdahulu

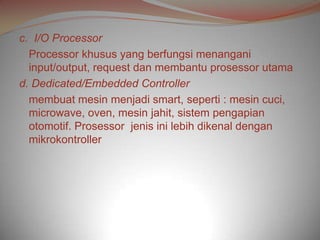

22. c. I/O Processor
Processor khusus yang berfungsi menangani
input/output, request dan membantu prosessor utama
d. Dedicated/Embedded Controller
membuat mesin menjadi smart, seperti : mesin cuci,
microwave, oven, mesin jahit, sistem pengapian
otomotif. Prosessor jenis ini lebih dikenal dengan
mikrokontroller

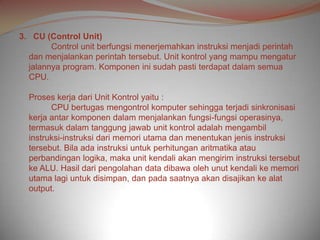

23. 3. CU (Control Unit)
Control unit berfungsi menerjemahkan instruksi menjadi perintah
dan menjalankan perintah tersebut. Unit kontrol yang mampu mengatur
jalannya program. Komponen ini sudah pasti terdapat dalam semua
CPU.
Proses kerja dari Unit Kontrol yaitu :
CPU bertugas mengontrol komputer sehingga terjadi sinkronisasi
kerja antar komponen dalam menjalankan fungsi-fungsi operasinya,
termasuk dalam tanggung jawab unit kontrol adalah mengambil
instruksi-instruksi dari memori utama dan menentukan jenis instruksi
tersebut. Bila ada instruksi untuk perhitungan aritmatika atau
perbandingan logika, maka unit kendali akan mengirim instruksi tersebut
ke ALU. Hasil dari pengolahan data dibawa oleh unut kendali ke memori
utama lagi untuk disimpan, dan pada saatnya akan disajikan ke alat
output.

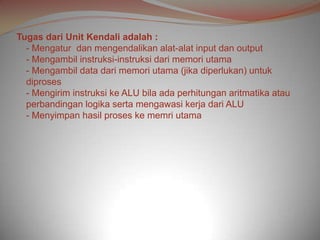

24. Tugas dari Unit Kendali adalah :
- Mengatur dan mengendalikan alat-alat input dan output
- Mengambil instruksi-instruksi dari memori utama
- Mengambil data dari memori utama (jika diperlukan) untuk
diproses
- Mengirim instruksi ke ALU bila ada perhitungan aritmatika atau
perbandingan logika serta mengawasi kerja dari ALU
- Menyimpan hasil proses ke memri utama

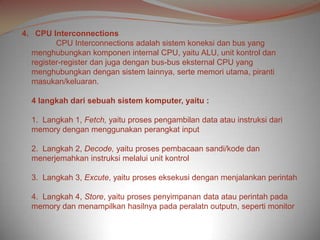

25. 4. CPU Interconnections
CPU Interconnections adalah sistem koneksi dan bus yang
menghubungkan komponen internal CPU, yaitu ALU, unit kontrol dan
register-register dan juga dengan bus-bus eksternal CPU yang
menghubungkan dengan sistem lainnya, serte memori utama, piranti
masukan/keluaran.
4 langkah dari sebuah sistem komputer, yaitu :
1. Langkah 1, Fetch, yaitu proses pengambilan data atau instruksi dari
memory dengan menggunakan perangkat input
2. Langkah 2, Decode, yaitu proses pembacaan sandi/kode dan
menerjemahkan instruksi melalui unit kontrol
3. Langkah 3, Excute, yaitu proses eksekusi dengan menjalankan perintah
4. Langkah 4, Store, yaitu proses penyimpanan data atau perintah pada
memory dan menampilkan hasilnya pada peralatn outputn, seperti monitor

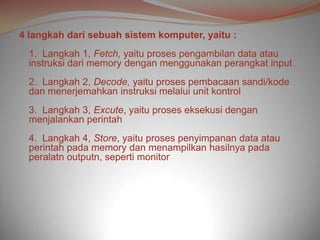

26. 4 langkah dari sebuah sistem komputer, yaitu :
1. Langkah 1, Fetch, yaitu proses pengambilan data atau
instruksi dari memory dengan menggunakan perangkat input
2. Langkah 2, Decode, yaitu proses pembacaan sandi/kode
dan menerjemahkan instruksi melalui unit kontrol
3. Langkah 3, Excute, yaitu proses eksekusi dengan
menjalankan perintah
4. Langkah 4, Store, yaitu proses penyimpanan data atau
perintah pada memory dan menampilkan hasilnya pada
peralatn outputn, seperti monitor
