1. KOMPONEN-KOMPONEN
CPU
Oleh :
Alda Imanisa
Amira Hasanah
Dini Andriani
Dini Destriana
Maulina
Tallida Enggar

2. CPU (CENTRAL PROCESSING
UNIT)
Adalah perangkat keras(hardware) komputer yang
berfungsi untuk menerima dan melaksanakan
perintah dan data dari perangkat lunak(software)

3. Komponen-komponen Pada
CPU
Motherboard
Processor
 Hard Disk
 RAM
VGA
 Sound Card
 CD-ROM
 LAN Card
 Fan
Power Supply
Casing

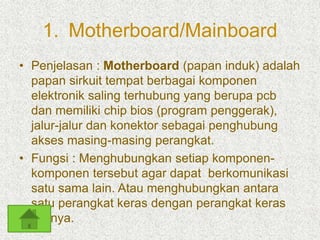

4. 1. Motherboard/Mainboard
• Penjelasan : Motherboard (papan induk) adalah
papan sirkuit tempat berbagai komponen
elektronik saling terhubung yang berupa pcb
dan memiliki chip bios (program penggerak),
jalur-jalur dan konektor sebagai penghubung
akses masing-masing perangkat.
• Fungsi : Menghubungkan setiap komponen-komponen
tersebut agar dapat berkomunikasi
satu sama lain. Atau menghubungkan antara
satu perangkat keras dengan perangkat keras
lainnya.

5. Bagian-bagian pada motherboard

6. Socket Processor adalah
tempat Komponen Motherboard
prosesor dipasang. Setiap papan
sirkuit utama komputer memiliki
jenis soket tersendiri, yang
menyebabkan hanya jenis processor
tertentu yang bisa diletakkan
didalamnya.

7. Northbridge
merupakan sebutan bagi komponen
utama yang mengatur lalu lintas
data antara prosesor dengan sistem
memori dan saluran utama
motherboard.

8. Southbridgeadalah komponen
pembantu northbridge yang menghubungkan
northbridge dengan komponen atau periferal
lainnya.

9. Slot Memori digunakan untuk
memasang memori utama komputer.
Jenis slot memori juga berbeda-beda,
tergantung sistem yang
digunakannya.

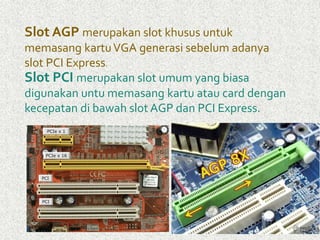

10. Slot AGP merupakan slot khusus untuk
memasang kartu VGA generasi sebelum adanya
slot PCI Express.
Slot PCI merupakan slot umum yang biasa
digunakan untu memasang kartu atau card dengan
kecepatan di bawah slot AGP dan PCI Express.

11. Slot PCI Express x16 merupakan slot khusus
yang bisa dipasangi kartu VGA generasi terbaru.
Slot PCI Express x1merupakan slot untuk
memasang periferal (kartu atau card) lainnya selain kartu
VGA

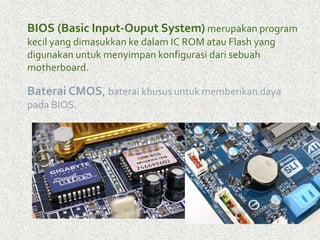

12. BIOS (Basic Input-Ouput System)merupakan program
kecil yang dimasukkan ke dalam IC ROM atau Flash yang
digunakan untuk menyimpan konfigurasi dari sebuah
motherboard.
Baterai CMOS, baterai khusus untuk memberikan daya
pada BIOS.

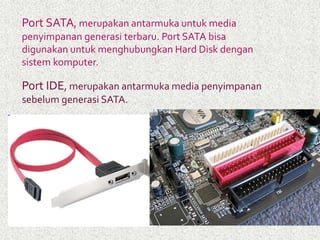

13. Port SATA, merupakan antarmuka untuk media
penyimpanan generasi terbaru. Port SATA bisa
digunakan untuk menghubungkan Hard Disk dengan
sistem komputer.
Port IDE, merupakan antarmuka media penyimpanan
sebelum generasi SATA.

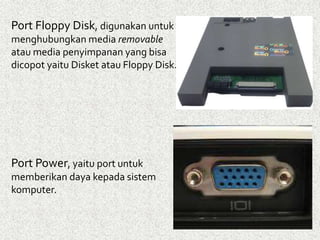

14. Port Floppy Disk, digunakan untuk
menghubungkan media removable
atau media penyimpanan yang bisa
dicopot yaitu Disket atau Floppy Disk.
Port Power, yaitu port untuk
memberikan daya kepada sistem
komputer.

15. Back Panel, merupakan kumpulan
port yang biasanya diletakkan di
belakang casing atau wadah komputer
PC.

16. Port PS/2 Mouse, untuk
menghubungkan mouse dengan
komputer.
Port PS/2 Keyboard, untuk
memasang keyboard.

17. Port Paralel, untuk memasang periferal
kecepatan rendah dengan lebar data
delapan bit. Biasanya digunakan untuk
memasang printer sebelum generasi
USB.
Port Serial, digunakan untuk memasang
periferal kecepatan rendah dengan mode
transfer data serial. Namun saat ini jarang
digunakan.
Port SPDIF, digunakan untuk
menghubungkan komputer
dengan periferal audio seperti
home theatre.

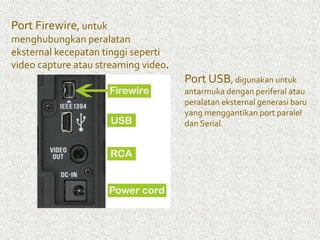

18. Port Firewire, untuk
menghubungkan peralatan
eksternal kecepatan tinggi seperti
video capture atau streaming video.
Port USB, digunakan untuk
antarmuka dengan periferal atau
peralatan eksternal generasi baru
yang menggantikan port paralel
dan Serial.

19. Port RJ45, digunakan untuk
menghubungkan komputer
dengan jaringan LAN.
Port Audio, digunakan untuk
menghubungkan komputer dengan
sistem audio seperti speaker, mikrofon,
line-in dan line-out.

20. 2. PROCESSOR
Processor merupakan otak dari komputer. Sebuah komputer harus
mempunyai processor, karena processor merupakan komponen pokok dari sistem
komputer. Fungsi dari processor itu sendiri adalah untuk memproses instruksi-instruksi
program yang harus dilakukan oleh komputer. Pada processor terdapat
heat-sink dan fan processor yang berfungsi sebagai alat yang dipakai untuk
menjaga agar processor tidak terlalu panas suhunya.
Apabila regulator soket processor tidak rusak, maka anda harus mengganti
processor anda dengan yang baru.

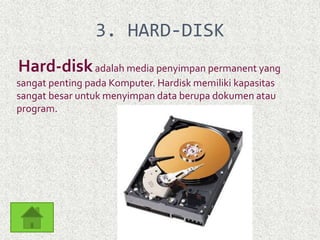

21. 3. HARD-DISK
Hard-disk adalah media penyimpan permanent yang
sangat penting pada Komputer. Hardisk memiliki kapasitas
sangat besar untuk menyimpan data berupa dokumen atau
program.

22. 4. Random Access Memory
(RAM)
Fungsi : menyimpan berbagai data dan instruksi program.
Berbeda dengan tape magnetik atau disk yang mengakses data
secara berurutan, isi dari RAM dapat diakses secara random atau
tidak mengacu pada pengaturan letak data. Data di dalam RAM
bersifat sementara, dengan kata lain data yang tersimpan akan
hilang jika komputer dimatikan atau catu daya yang terhubung
kepadanya dicabut.

23. 5. VGA
VGA kepanjangan dari Video Graphic Accelerator yang
berfungsi mengolah data graphis untuk ditampilkan pada layar
monitor, VGA juga memiliki prossesor yang di sebut GPU (Graphics
Processing Unit) dan membutuhkan memory.

24. 6. Sound Card
Sound card adalah alat yang
berfungsi untuk mengeluarkan suara pada
speaker dengan menggunakan kabel dan
jack connectornya (penerjemah output
komputer ke speaker).

25. 7. CD-ROM
CD-ROMadalah sebuah cakram
padat dari jenis cakram
optik (optical disc) yang dapat
menyimpan data. Ukuran data yang
dapat disimpan saat ini bisa
mencapai 700MB atau 700 juta bita.
CD-ROM bersifat "baca-saja"
(hanya dapat dibaca, dan tidak
dapat ditulisi). Untuk dapat
membaca isi CD-ROM, alat utama
yang diperlukan adalah kandar Cd
Perkembangan CD-ROM terkini
memungkinkan CD dapat ditulisi
berulang kali (Re-Write/RW) yang
lebih dikenal dengan namaCD-RW

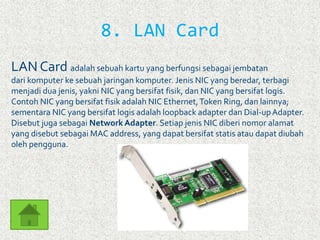

26. 8. LAN Card
LAN Card adalah sebuah kartu yang berfungsi sebagai jembatan
dari komputer ke sebuah jaringan komputer. Jenis NIC yang beredar, terbagi
menjadi dua jenis, yakni NIC yang bersifat fisik, dan NIC yang bersifat logis.
Contoh NIC yang bersifat fisik adalah NIC Ethernet,Token Ring, dan lainnya;
sementara NIC yang bersifat logis adalah loopback adapter dan Dial-up Adapter.
Disebut juga sebagai Network Adapter. Setiap jenis NIC diberi nomor alamat
yang disebut sebagai MAC address, yang dapat bersifat statis atau dapat diubah
oleh pengguna.

27. 9. Fan
Sebuah kipas komputer kipas yang diadakan di dalam, atau
melekat, kasus komputer yang digunakan untuk pendinginan aktif,
dan bisa merujuk ke penggemar yang menarik udara dingin ke
dalam kasus dari luar, mengusir udara hangat dari dalam, atau
memindahkan udara di heat sink untuk mendinginkan komponen
tertentu.

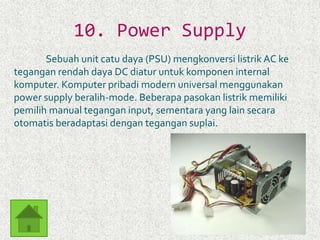

28. 10. Power Supply
Sebuah unit catu daya (PSU) mengkonversi listrik AC ke
tegangan rendah daya DC diatur untuk komponen internal
komputer. Komputer pribadi modern universal menggunakan
power supply beralih-mode. Beberapa pasokan listrik memiliki
pemilih manual tegangan input, sementara yang lain secara
otomatis beradaptasi dengan tegangan suplai.

29. 11. Casing
Casing adalah kotak atau rumah yang berisi komponen-komponen
mainboard dan peripheral lainnya. Wadah ini
digunakan sebagai tempat melindungi mainboard dan
perangkat keras lainnya dari benturan-benturan yang bisa
mengakibatkan kerusakan langsung.

30. Tutorial merakit CPU

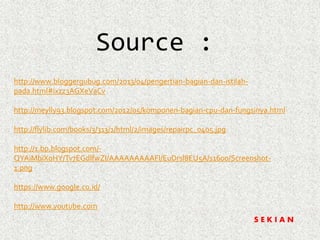

31. Source :
