1. MEMBUAT PETA TATA LETAK
KOMPONEN KOMPUTER

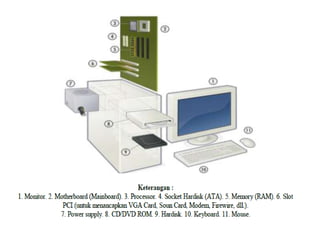

4. Komponen Motherboard
Motherboard merupakan papan rangkaian
dimana processor dan komponen-komponen
lainnya terpasang diatasnya.
Selain processor, komponen yang terpasang pada
motherboard antara lain : chip memory ( RAM
dan ROM bios ), VGA card, sound card, dan LAN
card. VGA card, sound card, dan LAN card
terpasang pada slot ekspansi (expansion slot)
pada motherboard.
Berikut ini komponen-komponen yang umumnya
ada dalam sebuah motherboard :

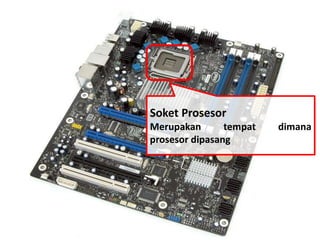

5. Soket Prosesor
Merupakan tempat dimana
prosesor dipasang

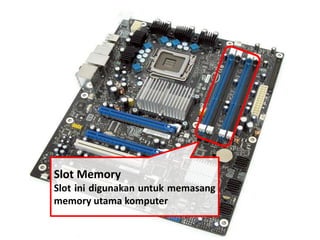

6. Slot Memory
Slot ini digunakan untuk memasang
memory utama komputer

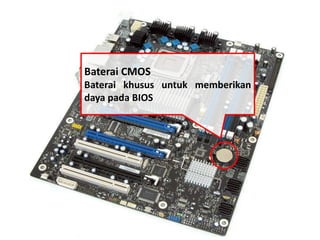

7. Baterai CMOS
Baterai khusus untuk memberikan
daya pada BIOS

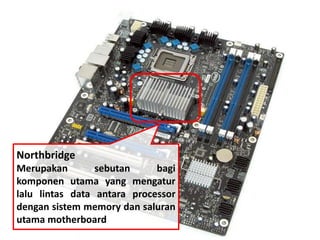

8. Northbridge
Merupakan sebutan bagi
komponen utama yang mengatur
lalu lintas data antara processor
dengan sistem memory dan saluran
utama motherboard

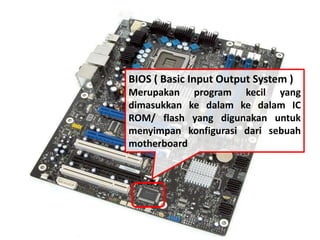

9. BIOS ( Basic Input Output System )
Merupakan program kecil yang
dimasukkan ke dalam ke dalam IC
ROM/ flash yang digunakan untuk
menyimpan konfigurasi dari sebuah
motherboard

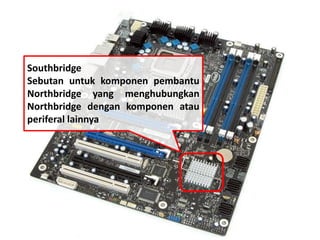

10. Southbridge
Sebutan untuk komponen pembantu
Northbridge yang menghubungkan
Northbridge dengan komponen atau
periferal lainnya

11. Slot PCI
Merupakan slot umum yang digunakan
memasang kartu atau card dengan
kecepatan di bawah slot AGP dan PCI
Express

12. Port Power
Port untuk memberikan daya kepada
sistem komputer

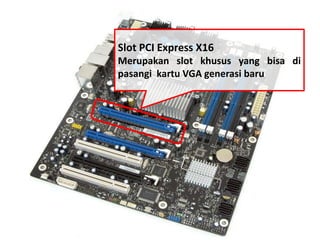

13. Slot PCI Express X16
Merupakan slot khusus yang bisa di
pasangi kartu VGA generasi baru

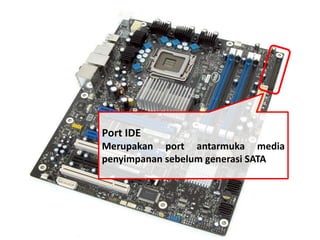

14. Port IDE
Merupakan port antarmuka media
penyimpanan sebelum generasi SATA

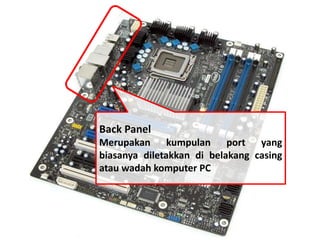

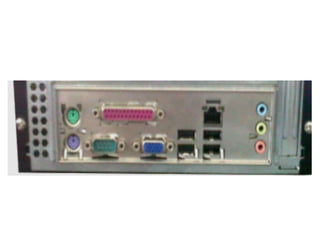

15. Back Panel
Merupakan kumpulan port yang
biasanya diletakkan di belakang casing
atau wadah komputer PC

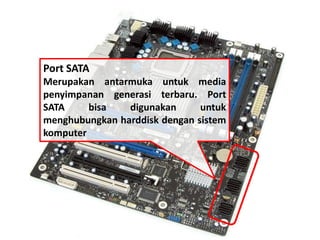

16. Port SATA
Merupakan antarmuka untuk media
penyimpanan generasi terbaru. Port
SATA bisa digunakan untuk
menghubungkan harddisk dengan sistem
komputer

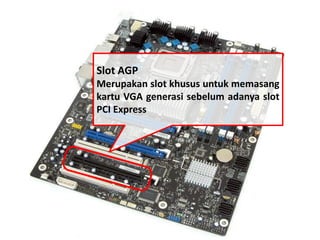

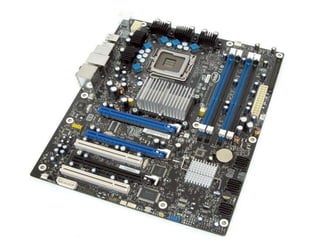

17. Slot AGP
Merupakan slot khusus untuk memasang
kartu VGA generasi sebelum adanya slot
PCI Express

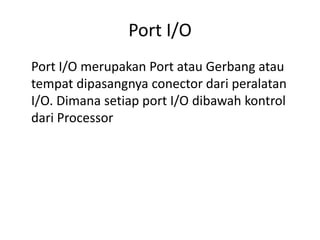

19. Port I/O
Port I/O merupakan Port atau Gerbang atau
tempat dipasangnya conector dari peralatan
I/O. Dimana setiap port I/O dibawah kontrol
dari Processor

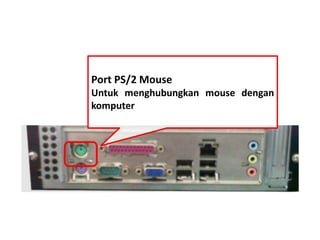

20. Port PS/2 Mouse
Untuk menghubungkan mouse dengan
komputer

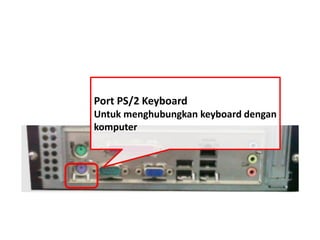

21. Port PS/2 Keyboard
Untuk menghubungkan keyboard dengan
komputer

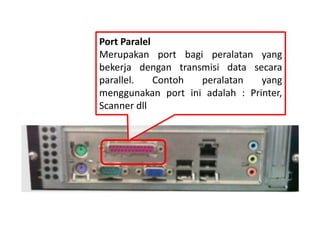

22. Port Paralel
Merupakan port bagi peralatan yang
bekerja dengan transmisi data secara
parallel. Contoh peralatan yang
menggunakan port ini adalah : Printer,
Scanner dll

23. Port Serial
Merupakan port bagi peralatan yang bekerja
dengan transmisi data secara serial. Contoh
peralatan yang menggunakan port ini adalah:
Mouse, Modem , dll

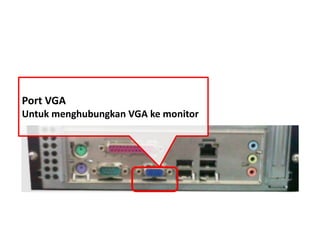

24. Port VGA
Untuk menghubungkan VGA ke monitor

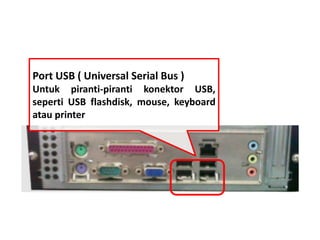

25. Port USB ( Universal Serial Bus )
Untuk piranti-piranti konektor USB,
seperti USB flashdisk, mouse, keyboard
atau printer

26. Port RJ45/ Network
Digunakan untuk menghubungkan
komputer dengan jaringan LAN

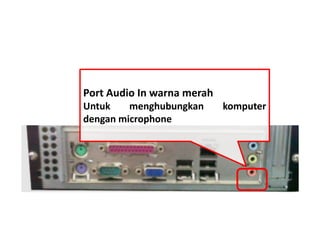

27. Port Audio In warna merah
Untuk menghubungkan komputer
dengan microphone

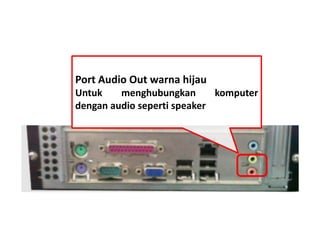

28. Port Audio Out warna hijau
Untuk menghubungkan komputer
dengan audio seperti speaker

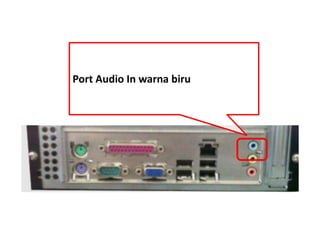

29. Port Audio In warna biru
