1. TUGAS 3
Soal
Cari gambar Motherboard/Mainboard, jelaskan setiap komponen speksifikasi yang
terdapat pada Motherboard/ Mainboard
Jawaban :
Gambar motherboard / Mainboard adalah sebagai berikut :
Penjelasan komponen spesifikasi yang terdapat pada gambar Motherboard/ Mainboard
diatas yaitu :
1. BIOS

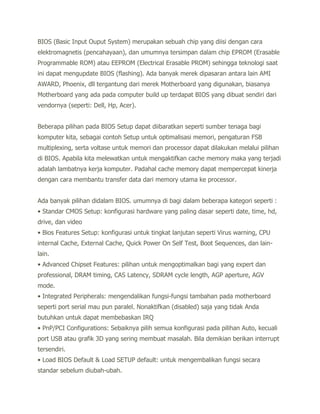

2. BIOS (Basic Input Ouput System) merupakan sebuah chip yang diisi dengan cara
elektromagnetis (pencahayaan), dan umumnya tersimpan dalam chip EPROM (Erasable
Programmable ROM) atau EEPROM (Electrical Erasable PROM) sehingga teknologi saat
ini dapat mengupdate BIOS (flashing). Ada banyak merek dipasaran antara lain AMI
AWARD, Phoenix, dll tergantung dari merek Motherboard yang digunakan, biasanya
Motherboard yang ada pada computer build up terdapat BIOS yang dibuat sendiri dari
vendornya (seperti: Dell, Hp, Acer).
Beberapa pilihan pada BIOS Setup dapat diibaratkan seperti sumber tenaga bagi
komputer kita, sebagai contoh Setup untuk optimalisasi memori, pengaturan FSB
multiplexing, serta voltase untuk memori dan processor dapat dilakukan melalui pilihan
di BIOS. Apabila kita melewatkan untuk mengaktifkan cache memory maka yang terjadi
adalah lambatnya kerja komputer. Padahal cache memory dapat mempercepat kinerja
dengan cara membantu transfer data dari memory utama ke processor.
Ada banyak pilihan didalam BIOS. umumnya di bagi dalam beberapa kategori seperti :
• Standar CMOS Setup: konfigurasi hardware yang paling dasar seperti date, time, hd,
drive, dan video
• Bios Features Setup: konfigurasi untuk tingkat lanjutan seperti Virus warning, CPU
internal Cache, External Cache, Quick Power On Self Test, Boot Sequences, dan lain-
lain.
• Advanced Chipset Features: pilihan untuk mengoptimalkan bagi yang expert dan
professional, DRAM timing, CAS Latency, SDRAM cycle length, AGP aperture, AGV
mode.
• Integrated Peripherals: mengendalikan fungsi-fungsi tambahan pada motherboard
seperti port serial mau pun paralel. Nonaktifkan (disabled) saja yang tidak Anda
butuhkan untuk dapat membebaskan IRQ
• PnP/PCI Configurations: Sebaiknya pilih semua konfigurasi pada pilihan Auto, kecuali
port USB atau grafik 3D yang sering membuat masalah. Bila demikian berikan interrupt
tersendiri.
• Load BIOS Default & Load SETUP default: untuk mengembalikan fungsi secara
standar sebelum diubah-ubah.

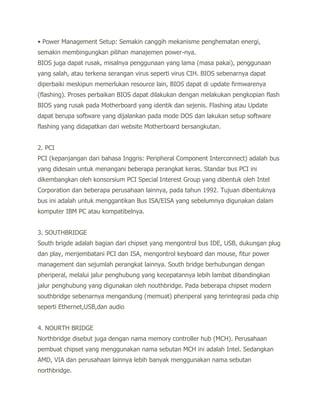

3. • Power Management Setup: Semakin canggih mekanisme penghematan energi,
semakin membingungkan pilihan manajemen power-nya.
BIOS juga dapat rusak, misalnya penggunaan yang lama (masa pakai), penggunaan
yang salah, atau terkena serangan virus seperti virus CIH. BIOS sebenarnya dapat
diperbaiki meskipun memerlukan resource lain, BIOS dapat di update firmwarenya
(flashing). Proses perbaikan BIOS dapat dilakukan dengan melakukan pengkopian flash
BIOS yang rusak pada Motherboard yang identik dan sejenis. Flashing atau Update
dapat berupa software yang dijalankan pada mode DOS dan lakukan setup software
flashing yang didapatkan dari website Motherboard bersangkutan.
2. PCI
PCI (kepanjangan dari bahasa Inggris: Peripheral Component Interconnect) adalah bus
yang didesain untuk menangani beberapa perangkat keras. Standar bus PCI ini
dikembangkan oleh konsorsium PCI Special Interest Group yang dibentuk oleh Intel
Corporation dan beberapa perusahaan lainnya, pada tahun 1992. Tujuan dibentuknya
bus ini adalah untuk menggantikan Bus ISA/EISA yang sebelumnya digunakan dalam
komputer IBM PC atau kompatibelnya.
3. SOUTHBRIDGE
South brigde adalah bagian dari chipset yang mengontrol bus IDE, USB, dukungan plug
dan play, menjembatani PCI dan ISA, mengontrol keyboard dan mouse, fitur power
management dan sejumlah perangkat lainnya. South bridge berhubungan dengan
pheriperal, melalui jalur penghubung yang kecepatannya lebih lambat dibandingkan
jalur penghubung yang digunakan oleh nouthbridge. Pada beberapa chipset modern
southbridge sebenarnya mengandung (memuat) pheriperal yang terintegrasi pada chip
seperti Ethernet,USB,dan audio
4. NOURTH BRIDGE
Northbridge disebut juga dengan nama memory controller hub (MCH). Perusahaan
pembuat chipset yang menggunakan nama sebutan MCH ini adalah Intel. Sedangkan
AMD, VIA dan perusahaan lainnya lebih banyak menggunakan nama sebutan
northbridge.

4. Northbridge memiliki peran khusus yang sangat penting dalam suatu sistem
motherboard. Northbridge adalah bagian yang menghubungkan prosesor (CPU) ke
sistem memori dan graphics controller (AGP dan PCI Express) melalui bus berkecepatan
tinggi, dan ke southbridge. Dengan demikian, Northbridge bertugas mengendalikan/
menangani komunikasi antara CPU, RAM, AGP atau PCI Express, dan southbridge.
Bahkan pada sebagian chipset, di dalam northbridge juga berisi integrated video
controller (pengendali video terintegrasi). Pada sistem Intel istilah integrated video
controller ini disebut dengan nama Graphics and Memory Controller Hub (GMCH).
Perbedaan southbridge dan northbridge
Chipset utama pada mainboard ada dua yaitu Northbridge dan Southbridge. Fungsi
Northbridge adalah menjembatani arus data di sekitar main Memory, Prosesor, Front
Side Busdan AGP Bus juga mengatur kerja power management. Sementara fungsi
Southbridge adalah mengatur kerja peripheral-peripheral semacam IDE Controller, PCI
Bus, ROM Bios, Keyboard & Mouse, USB, Eth. LAN, Modem dan fungsi I/O lainnya
5. MEMORY
Memori merupakan bagian dari komputer yang berfungsi sebagai tempat penyimpanan
informasi yang harus diatur dan dijaga sebaik-baiknya. Memori biasanya disebut juga
dengan istilah : computer storage, computer memory atau memory, merupakan piranti
komputer yang digunakan sebagai media penyimpan data dan informasi saat
menggunakan komputer. Memory merupakan bagian yang penting dalam komputer
modern dan letaknya di dalam CPU (Central Processing Unit).
6. IDE (Integrated Drive Electronics)
IDE (Integrated Drive Electronics) merupakan standar interface antara bus data
motherboard komputer dengan disk storage. IDE interface di buat berdasarkan IBM PC
Industry Standard Architecture (ISA) 16-bit bus. Interface dari IDE adalah interface
untuk storage devices yang dapat teringrasi untuk disk atau CD-ROM drive. Walaupun
IDE merupakan teknologi yang umum, kebanyakan orang menggunakan istilah IDE
untuk merujuk pada spesifikasi ATA. Sedangkan AHCI (Advance Host Controller
Interface) merupakan mekanisme hardware yang membolehkan software untuk

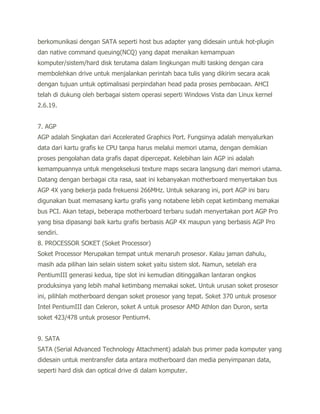

5. berkomunikasi dengan SATA seperti host bus adapter yang didesain untuk hot-plugin
dan native command queuing(NCQ) yang dapat menaikan kemampuan
komputer/sistem/hard disk terutama dalam lingkungan multi tasking dengan cara
membolehkan drive untuk menjalankan perintah baca tulis yang dikirim secara acak
dengan tujuan untuk optimalisasi perpindahan head pada proses pembacaan. AHCI
telah di dukung oleh berbagai sistem operasi seperti Windows Vista dan Linux kernel
2.6.19.
7. AGP
AGP adalah Singkatan dari Accelerated Graphics Port. Fungsinya adalah menyalurkan
data dari kartu grafis ke CPU tanpa harus melalui memori utama, dengan demikian
proses pengolahan data grafis dapat dipercepat. Kelebihan lain AGP ini adalah
kemampuannya untuk mengeksekusi texture maps secara langsung dari memori utama.
Datang dengan berbagai cita rasa, saat ini kebanyakan motherboard menyertakan bus
AGP 4X yang bekerja pada frekuensi 266MHz. Untuk sekarang ini, port AGP ini baru
digunakan buat memasang kartu grafis yang notabene lebih cepat ketimbang memakai
bus PCI. Akan tetapi, beberapa motherboard terbaru sudah menyertakan port AGP Pro
yang bisa dipasangi baik kartu grafis berbasis AGP 4X maupun yang berbasis AGP Pro
sendiri.
8. PROCESSOR SOKET (Soket Processor)
Soket Processor Merupakan tempat untuk menaruh prosesor. Kalau jaman dahulu,
masih ada pilihan lain selain sistem soket yaitu sistem slot. Namun, setelah era
PentiumIII generasi kedua, tipe slot ini kemudian ditinggalkan lantaran ongkos
produksinya yang lebih mahal ketimbang memakai soket. Untuk urusan soket prosesor
ini, pilihlah motherboard dengan soket prosesor yang tepat. Soket 370 untuk prosesor
Intel PentiumIII dan Celeron, soket A untuk prosesor AMD Athlon dan Duron, serta
soket 423/478 untuk prosesor Pentium4.
9. SATA
SATA (Serial Advanced Technology Attachment) adalah bus primer pada komputer yang
didesain untuk mentransfer data antara motherboard dan media penyimpanan data,
seperti hard disk dan optical drive di dalam komputer.

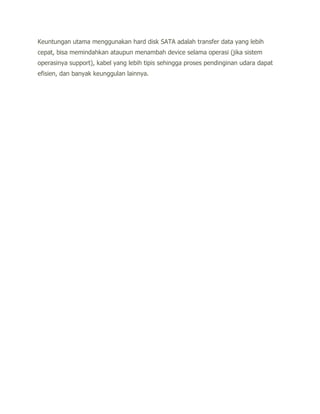

6. Keuntungan utama menggunakan hard disk SATA adalah transfer data yang lebih
cepat, bisa memindahkan ataupun menambah device selama operasi (jika sistem
operasinya support), kabel yang lebih tipis sehingga proses pendinginan udara dapat
efisien, dan banyak keunggulan lainnya.
