Perancangan tabel database dengan menggunakan entity relationship diagram
Dokumen ini membahas perancangan tabel database menggunakan Entity Relationship Diagram, termasuk konsep dasar database, pengelolaan data, dan berbagai jenis kunci dalam database. Terdapat juga contoh kasus mengenai struktur tabel dan hubungan antar entity dalam sistem basis data. Selain itu, dokumen ini mencakup metode dekomposisi tabel dan partisipasi hubungan dalam representasi tabel.
![Matematika Teknik [k.a.stroud 1st ed]](https://cdn.slidesharecdn.com/ss_thumbnails/matematikateknikk-150418093255-conversion-gate02-thumbnail.jpg?width=640&height=640&fit=bounds)
Perancangan tabel database dengan menggunakan entity relationship diagram
- 1. Perancangan Tabel Database dengan menggunakanEntity Relationship Diagram Oleh : P. Hendradi, M.Kom @ 2004
- 2. Introduction Perkembangan IT,CBIS dan Programming Pemrograman Terstruktur VS Object Oriented Programmning Database dalam Programming

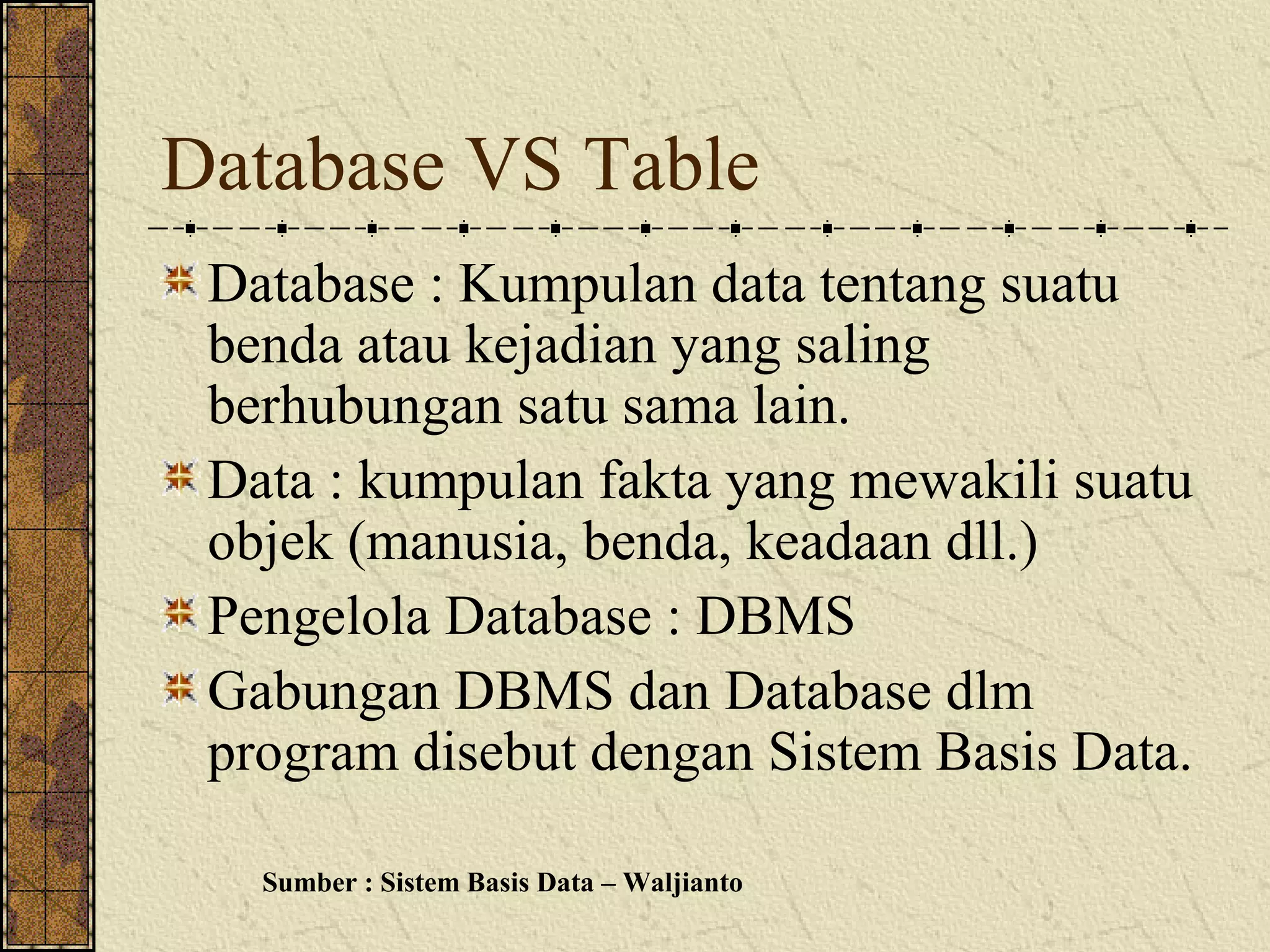

- 3. Database VS Table Database : Kumpulan data tentang suatu benda atau kejadian yang saling berhubungan satu sama lain. Data : kumpulan fakta yang mewakili suatu objek (manusia, benda, keadaan dll.) Pengelola Database : DBMS Gabungan DBMS dan Database dlm program disebut dengan Sistem Basis Data. Sumber : Sistem Basis Data – Waljianto

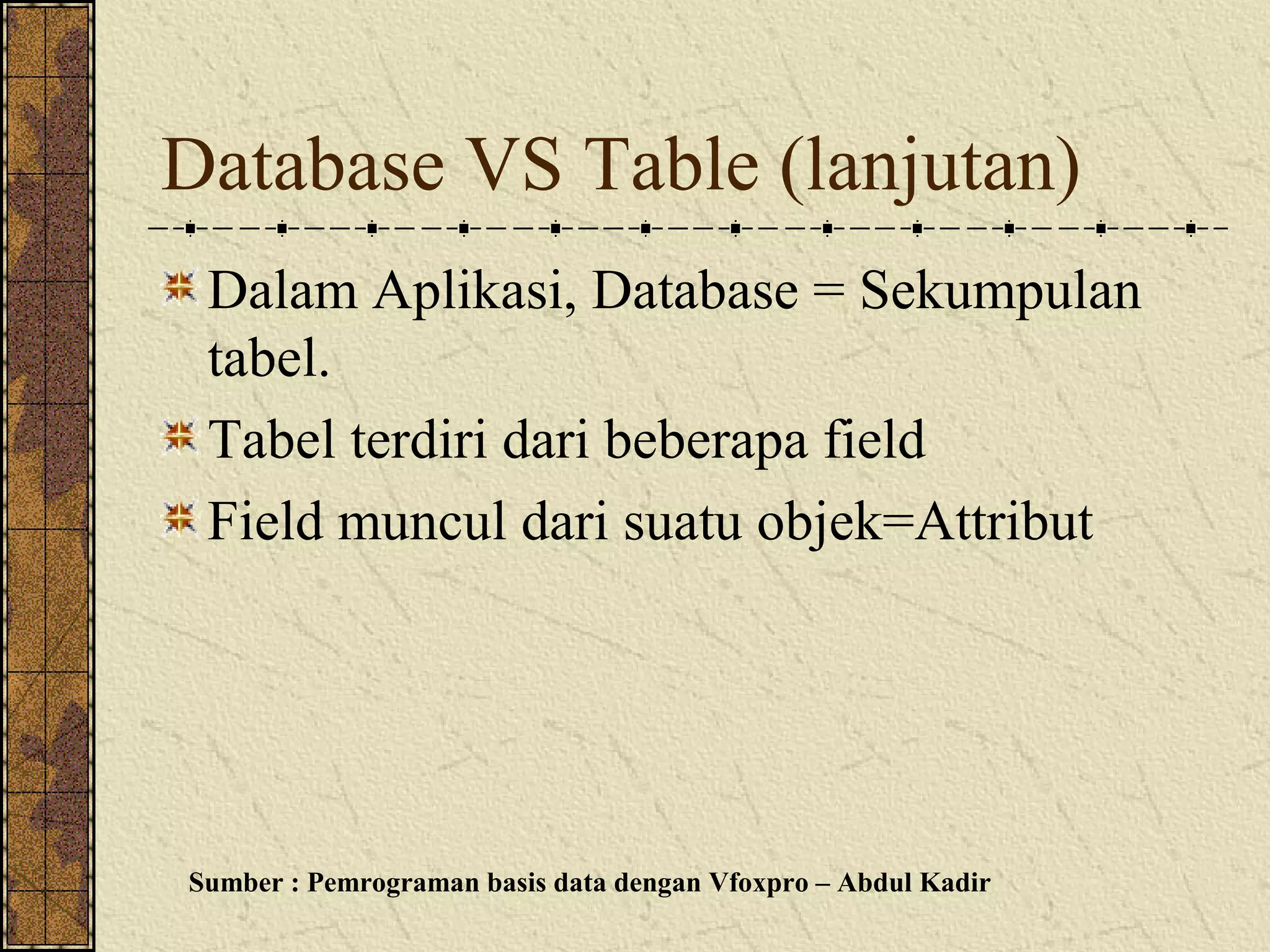

- 4. Database VS Table(lanjutan) Dalam Aplikasi, Database = Sekumpulan tabel. Tabel terdiri dari beberapa field Field muncul dari suatu objek=Attribut Sumber : Pemrograman basis data dengan Vfoxpro – Abdul Kadir

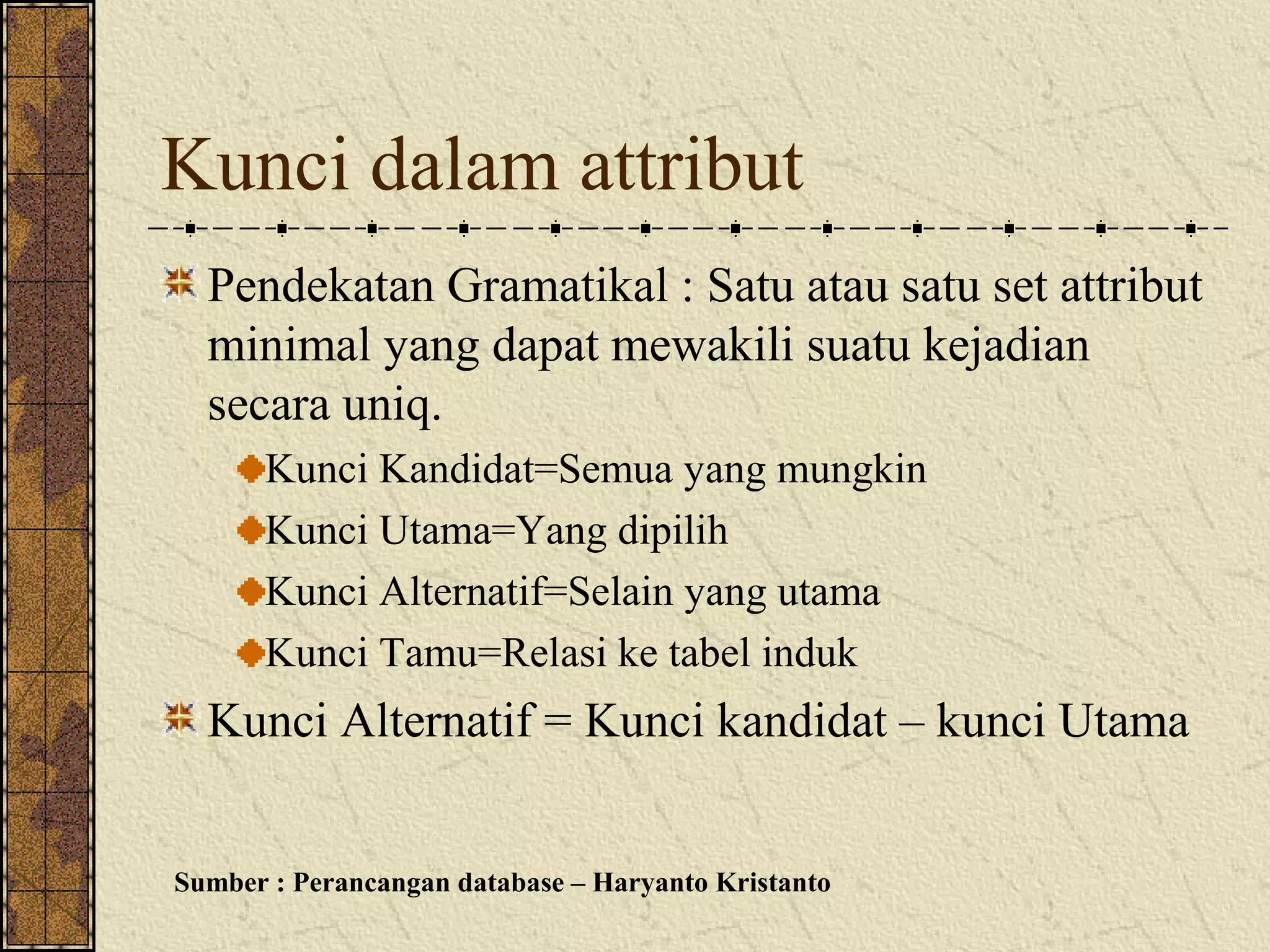

- 5. Kunci dalam attribut Pendekatan Gramatikal : Satu atau satu set attribut minimal yang dapat mewakili suatu kejadian secara uniq. Kunci Kandidat=Semua yang mungkin Kunci Utama=Yang dipilih Kunci Alternatif=Selain yang utama Kunci Tamu=Relasi ke tabel induk Kunci Alternatif = Kunci kandidat – kunci Utama Sumber : Perancangan database – Haryanto Kristanto
- 6. Contoh kasus datapegawai data Kunci kandidat Kunci utama Kunci alternatif No ktp No ktp No Peg No ktp No SIM No SIM No SIM No Peg No Peg Nama Nama+Alamat Nama+Alamat Alamat Nama + Tempat tgl Nama + Tempat tgl lahir lahir Tempat tgl lahir Jkelamin Pendidikan

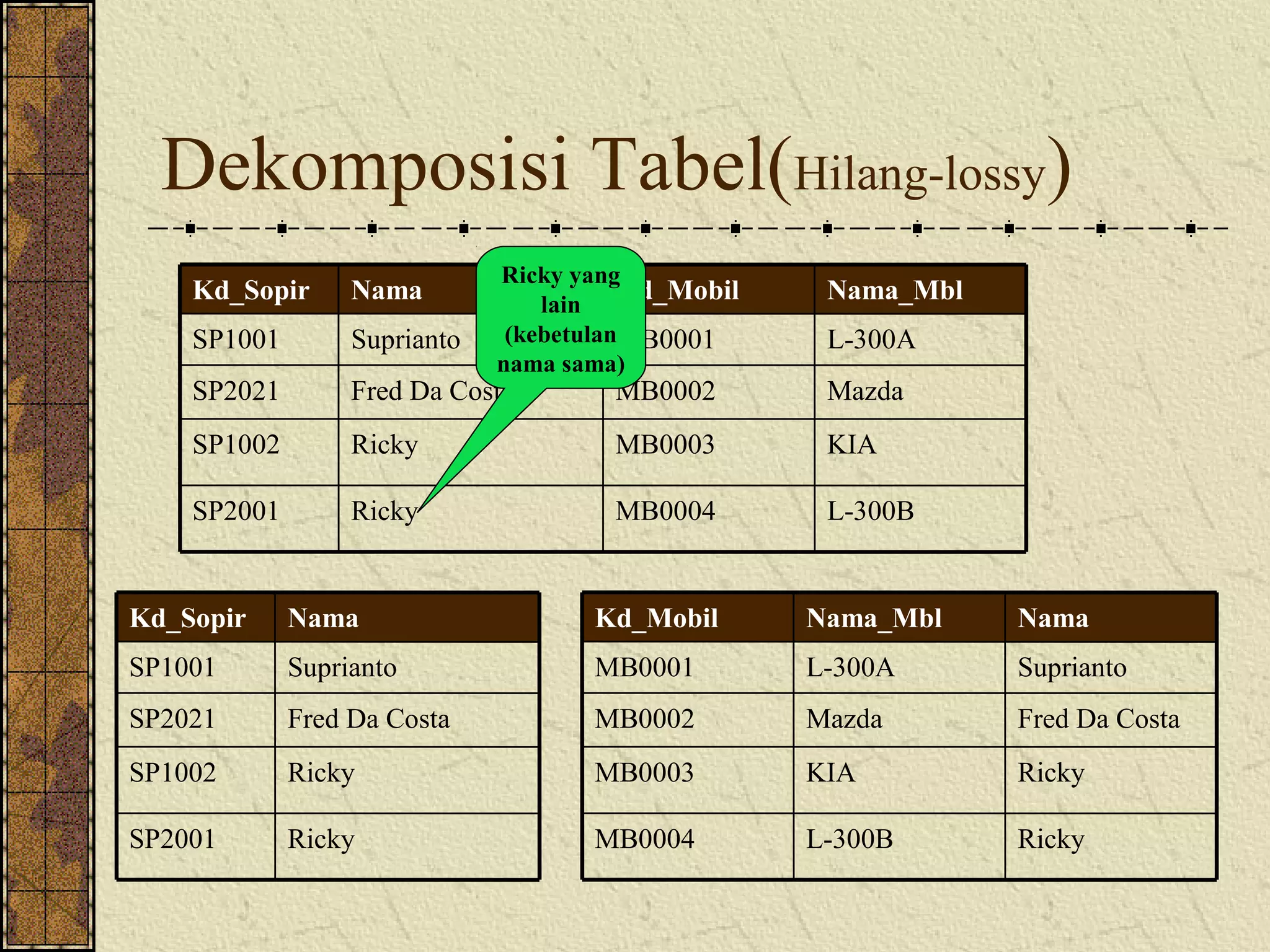

- 7. Dekomposisi Tabel(Hilang-lossy) Ricky yang Kd_Sopir Nama lain Kd_Mobil Nama_Mbl SP1001 Suprianto (kebetulanMB0001 L-300A nama sama) SP2021 Fred Da Costa MB0002 Mazda SP1002 Ricky MB0003 KIA SP2001 Ricky MB0004 L-300B Kd_Sopir Nama Kd_Mobil Nama_Mbl Nama SP1001 Suprianto MB0001 L-300A Suprianto SP2021 Fred Da Costa MB0002 Mazda Fred Da Costa SP1002 Ricky MB0003 KIA Ricky SP2001 Ricky MB0004 L-300B Ricky

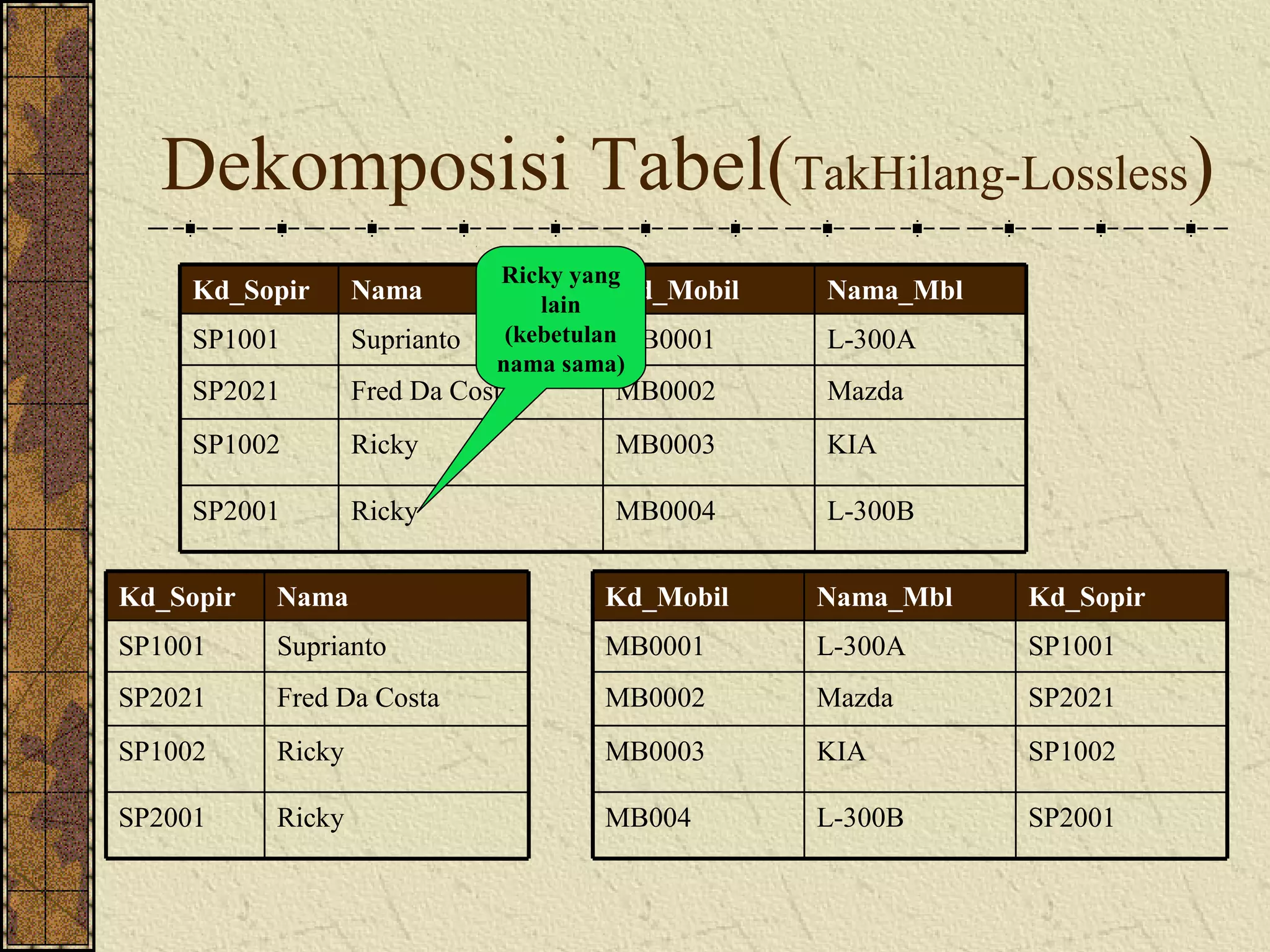

- 8. Dekomposisi Tabel(TakHilang-Lossless) Ricky yang Kd_Sopir Nama lain Kd_Mobil Nama_Mbl SP1001 Suprianto (kebetulanMB0001 L-300A nama sama) SP2021 Fred Da Costa MB0002 Mazda SP1002 Ricky MB0003 KIA SP2001 Ricky MB0004 L-300B Kd_Sopir Nama Kd_Mobil Nama_Mbl Kd_Sopir SP1001 Suprianto MB0001 L-300A SP1001 SP2021 Fred Da Costa MB0002 Mazda SP2021 SP1002 Ricky MB0003 KIA SP1002 SP2001 Ricky MB004 L-300B SP2001

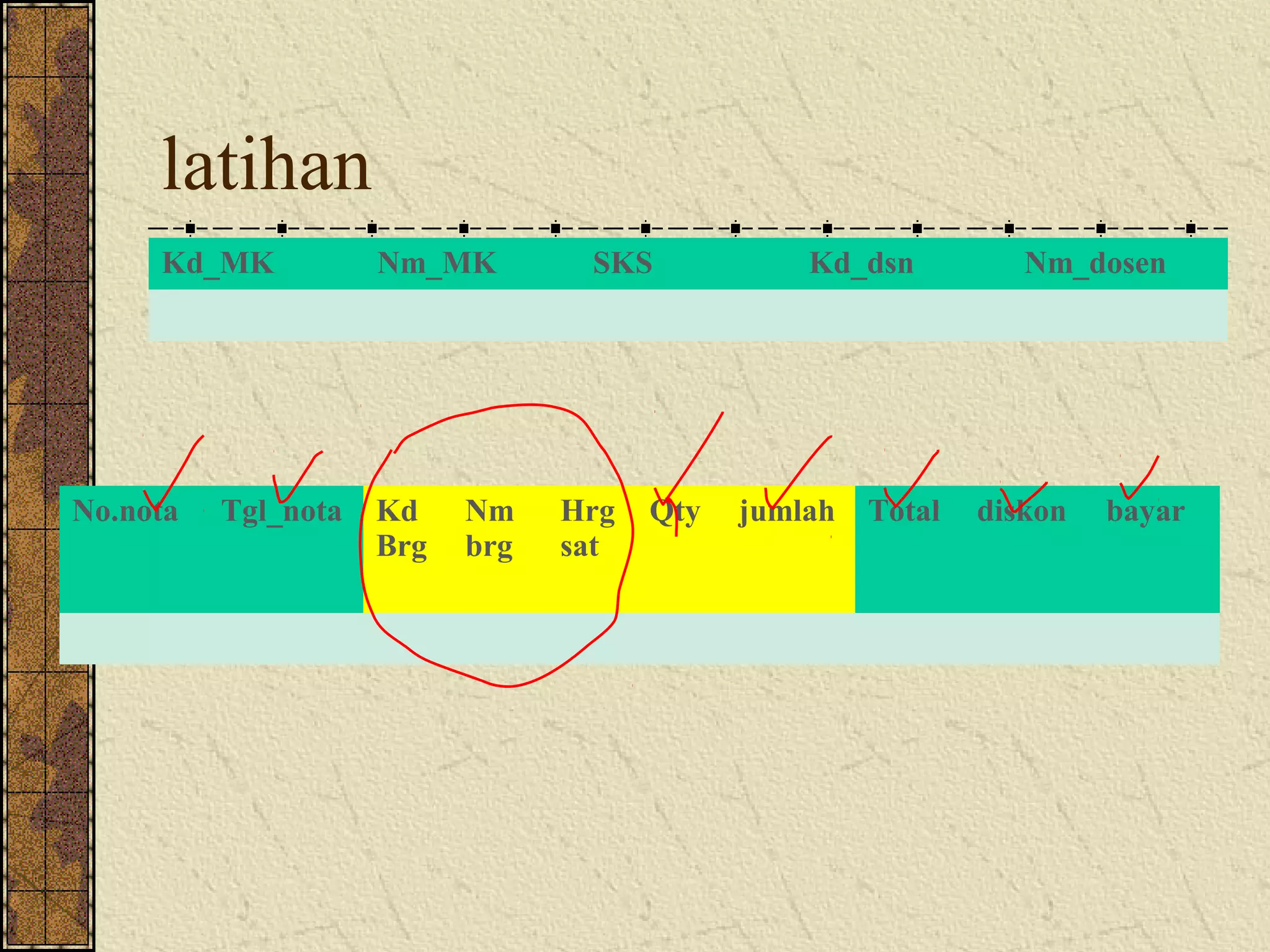

- 9. latihan Kd_MK Nm_MK SKS Kd_dsn Nm_dosen No.nota Tgl_nota Kd Nm Hrg Qty jumlah Total diskon bayar Brg brg sat

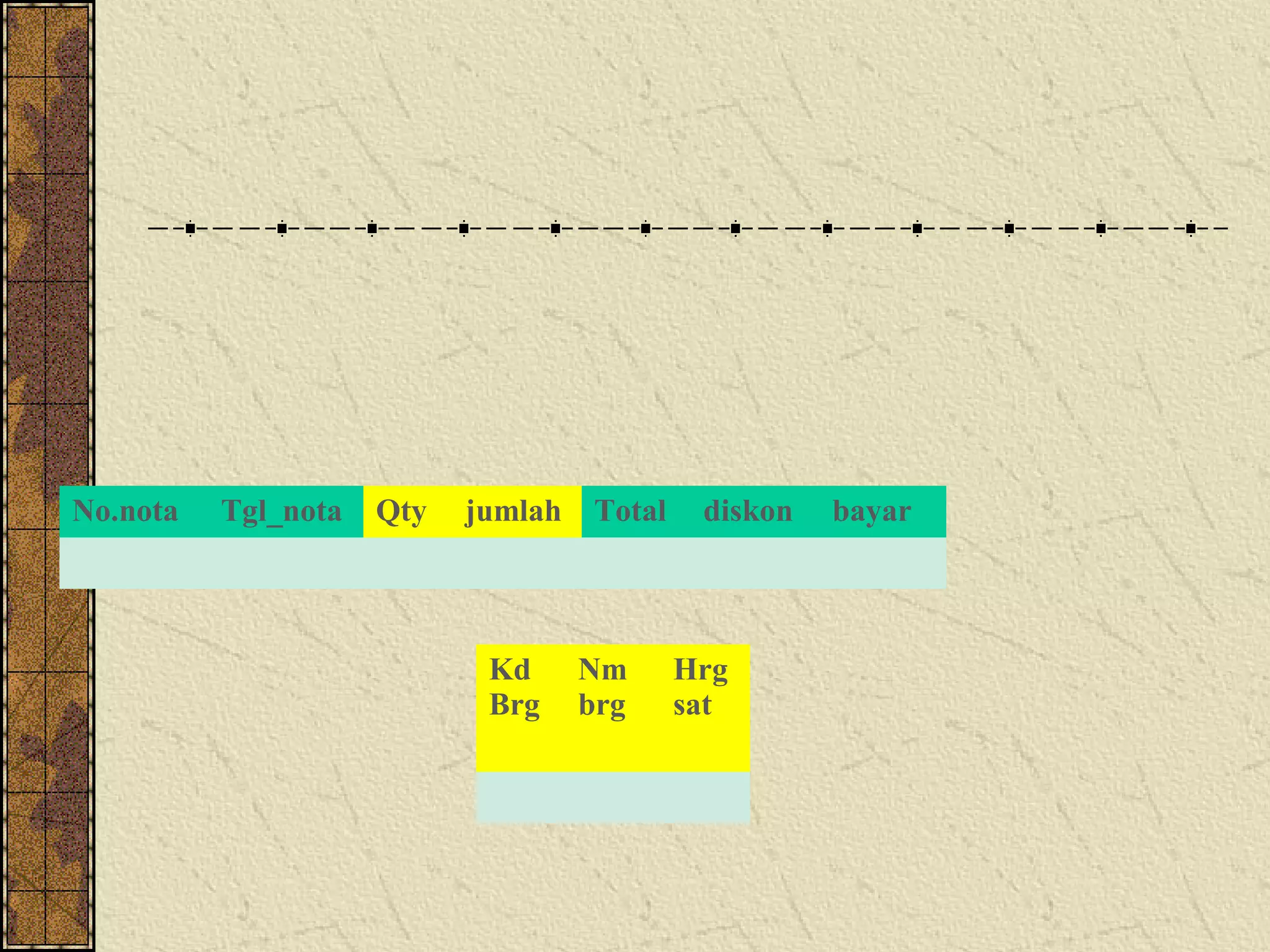

- 10. No.nota Tgl_nota Qty jumlah Total diskon bayar Kd Nm Hrg Brg brg sat
- 11. Entity Relationship Diagram Symbol : Membuat : dengan real word Susunan : Subjek – Predikat – Objek Derajat Hubungan : 1-1, 1-M, N-M Partisipasi Hubungan :Wajib dan Tidak Wajib

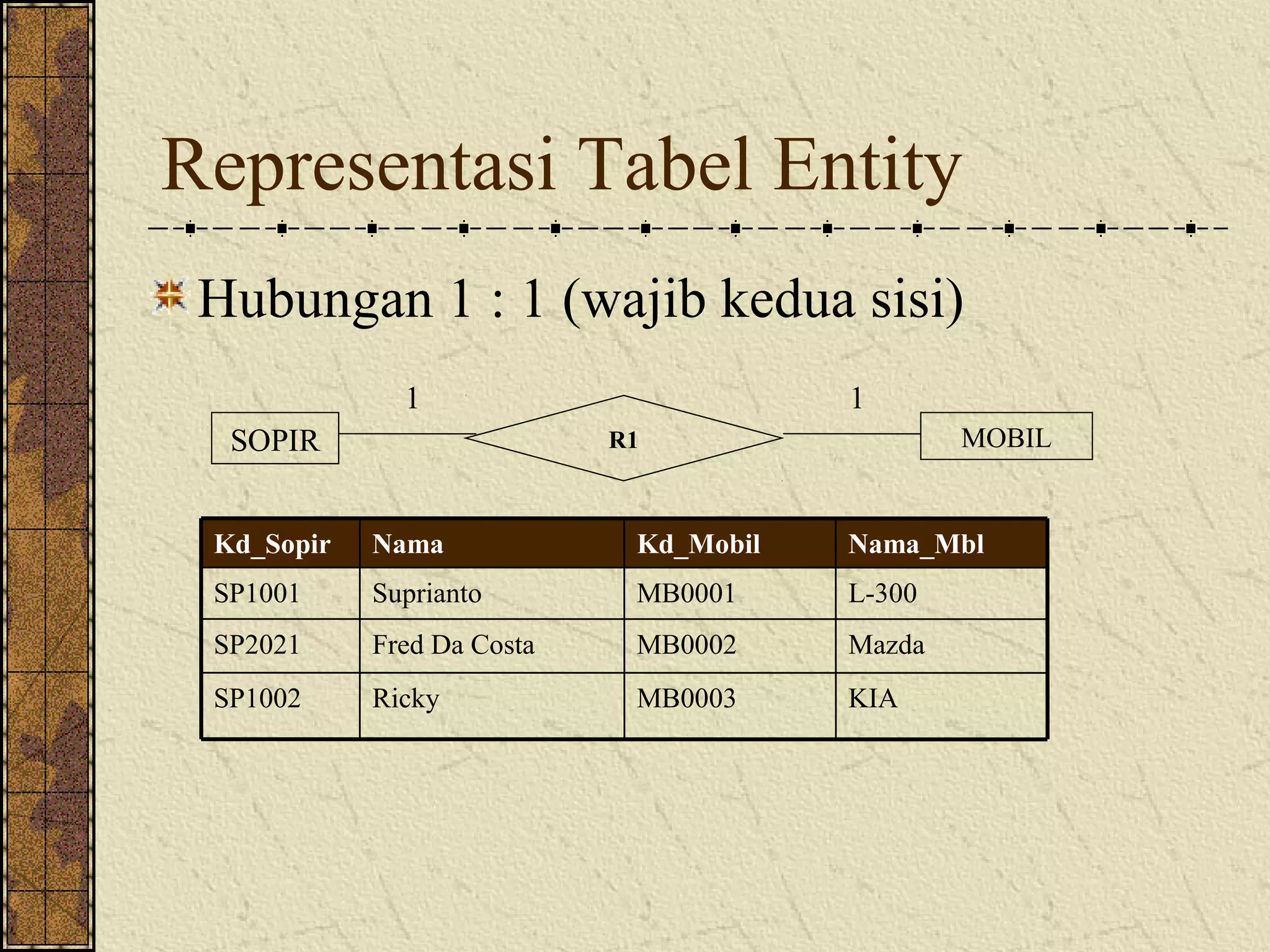

- 12. Representasi Tabel Entity Hubungan 1 : 1 (wajib kedua sisi) 1 1 SOPIR R1 MOBIL Kd_Sopir Nama Kd_Mobil Nama_Mbl SP1001 Suprianto MB0001 L-300 SP2021 Fred Da Costa MB0002 Mazda SP1002 Ricky MB0003 KIA

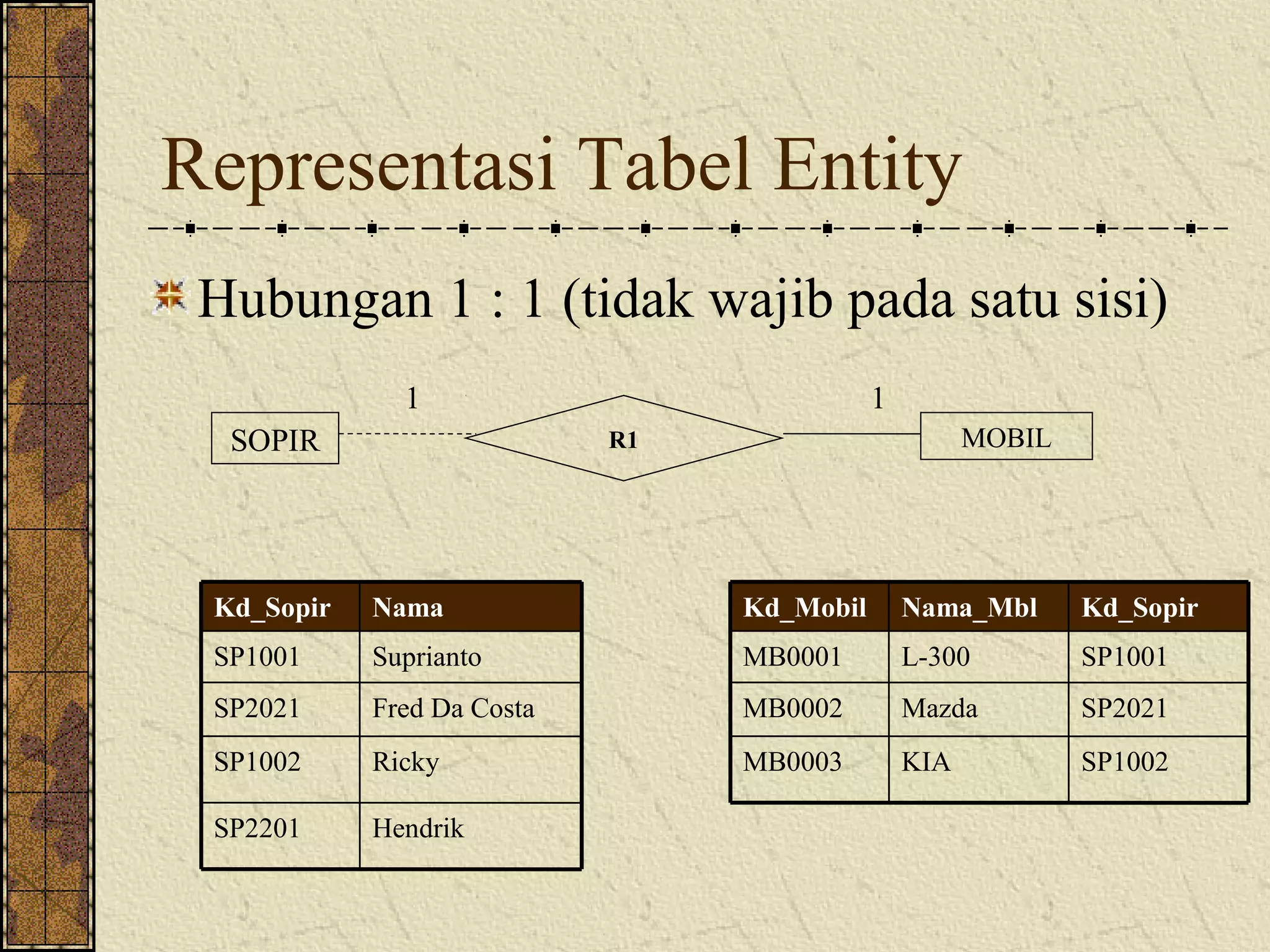

- 13. Representasi Tabel Entity Hubungan 1 : 1 (tidak wajib pada satu sisi) 1 1 SOPIR R1 MOBIL Kd_Sopir Nama Kd_Mobil Nama_Mbl Kd_Sopir SP1001 Suprianto MB0001 L-300 SP1001 SP2021 Fred Da Costa MB0002 Mazda SP2021 SP1002 Ricky MB0003 KIA SP1002 SP2201 Hendrik

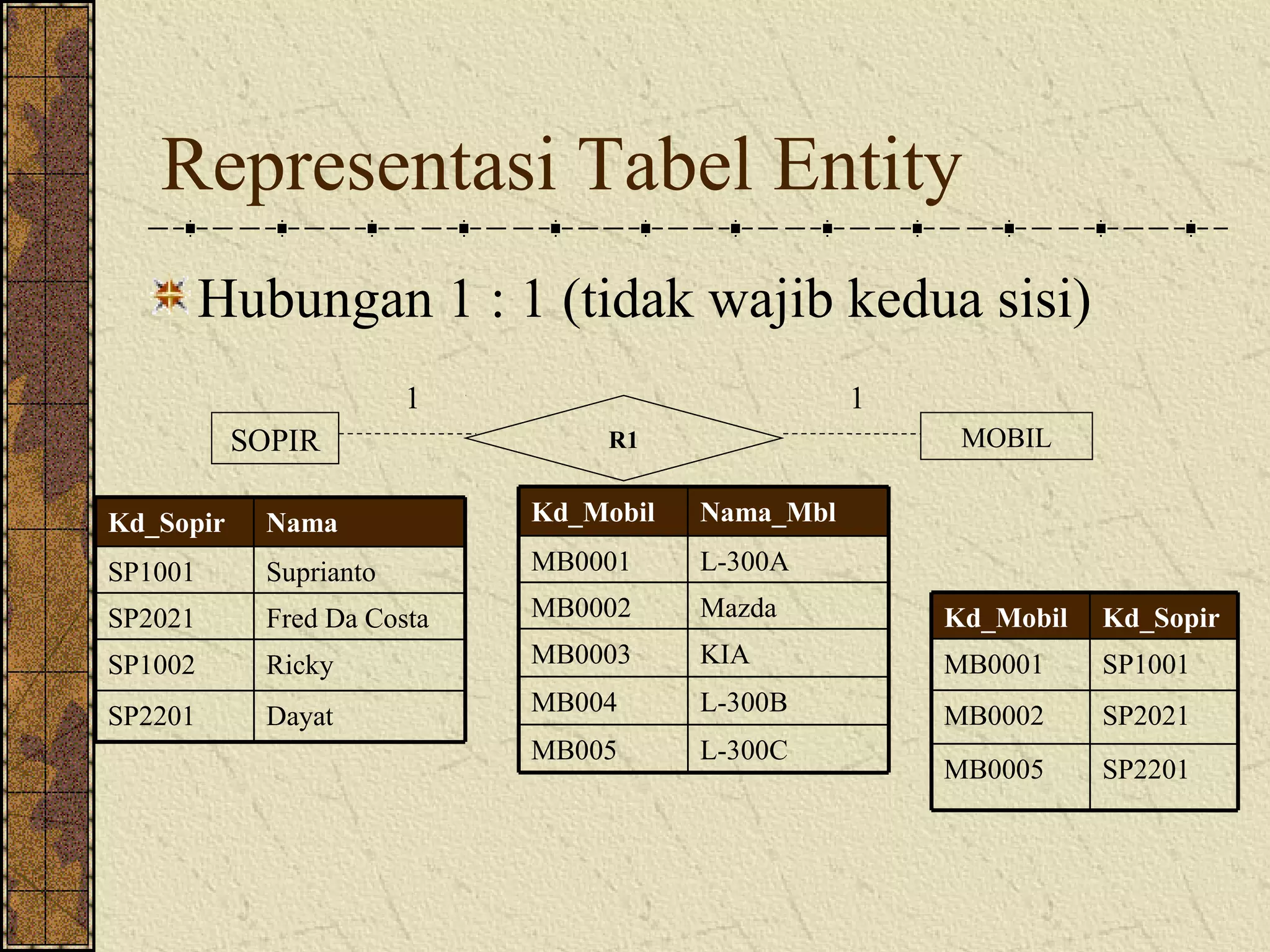

- 14. Representasi Tabel Entity Hubungan 1 : 1 (tidak wajib kedua sisi) 1 1 SOPIR R1 MOBIL Kd_Sopir Nama Kd_Mobil Nama_Mbl SP1001 Suprianto MB0001 L-300A SP2021 Fred Da Costa MB0002 Mazda Kd_Mobil Kd_Sopir SP1002 Ricky MB0003 KIA MB0001 SP1001 SP2201 Dayat MB004 L-300B MB0002 SP2021 MB005 L-300C MB0005 SP2201
- 15. Representasi Tabel Entity Hubungan 1 : M (wajib kedua sisi) Kunci tamu (hrs dari derajat 1) 1 M SOPIR R1 MOBIL Kd_Sopir Nama Kd_Mobil Nama_Mbl Kd_Sopir SP1001 Suprianto MB0001 L-300A SP1001 SP2021 Fred Da Costa MB0002 Mazda SP2021 SP1002 Ricky MB0003 KIA SP1002 MB0004 L-300B SP1001 Lebih dari satu

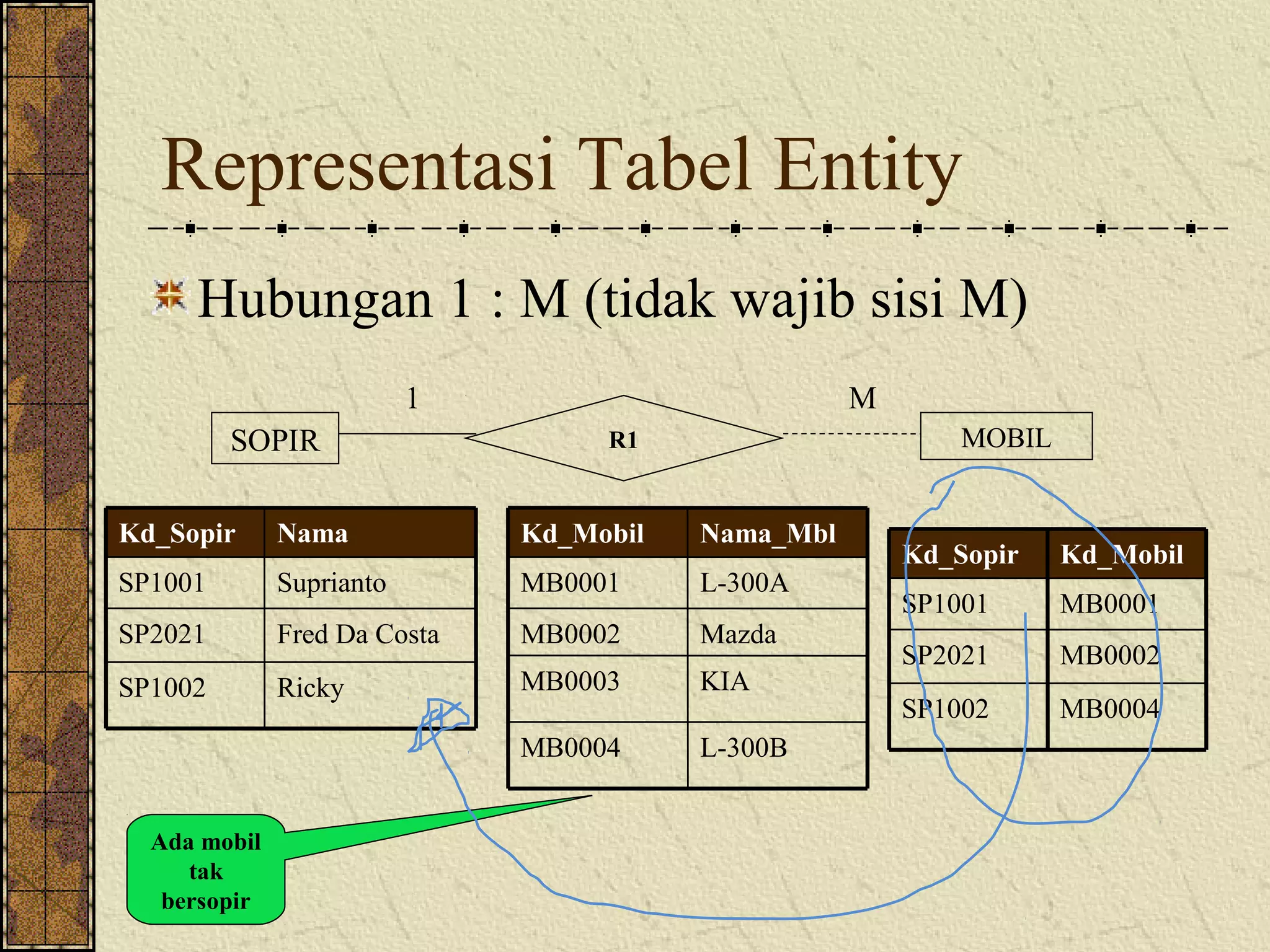

- 16. Representasi Tabel Entity Hubungan 1 : M (tidak wajib sisi M) 1 M SOPIR R1 MOBIL Kd_Sopir Nama Kd_Mobil Nama_Mbl Kd_Sopir Kd_Mobil SP1001 Suprianto MB0001 L-300A SP1001 MB0001 SP2021 Fred Da Costa MB0002 Mazda SP2021 MB0002 SP1002 Ricky MB0003 KIA SP1002 MB0004 MB0004 L-300B Ada mobil tak bersopir

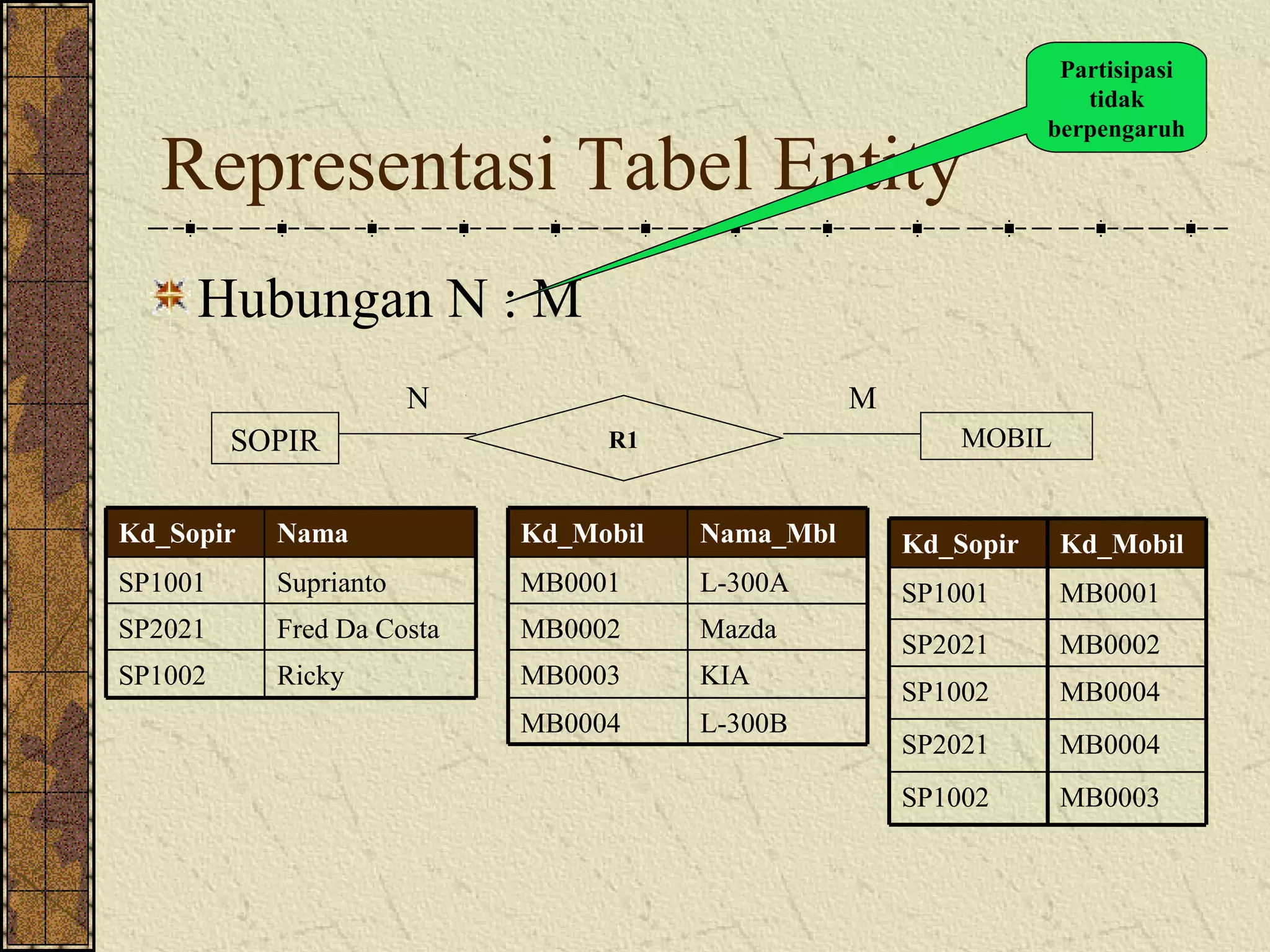

- 17. Partisipasi tidak berpengaruh Representasi Tabel Entity Hubungan N : M N M SOPIR R1 MOBIL Kd_Sopir Nama Kd_Mobil Nama_Mbl Kd_Sopir Kd_Mobil SP1001 Suprianto MB0001 L-300A SP1001 MB0001 SP2021 Fred Da Costa MB0002 Mazda SP2021 MB0002 SP1002 Ricky MB0003 KIA SP1002 MB0004 MB0004 L-300B SP2021 MB0004 SP1002 MB0003

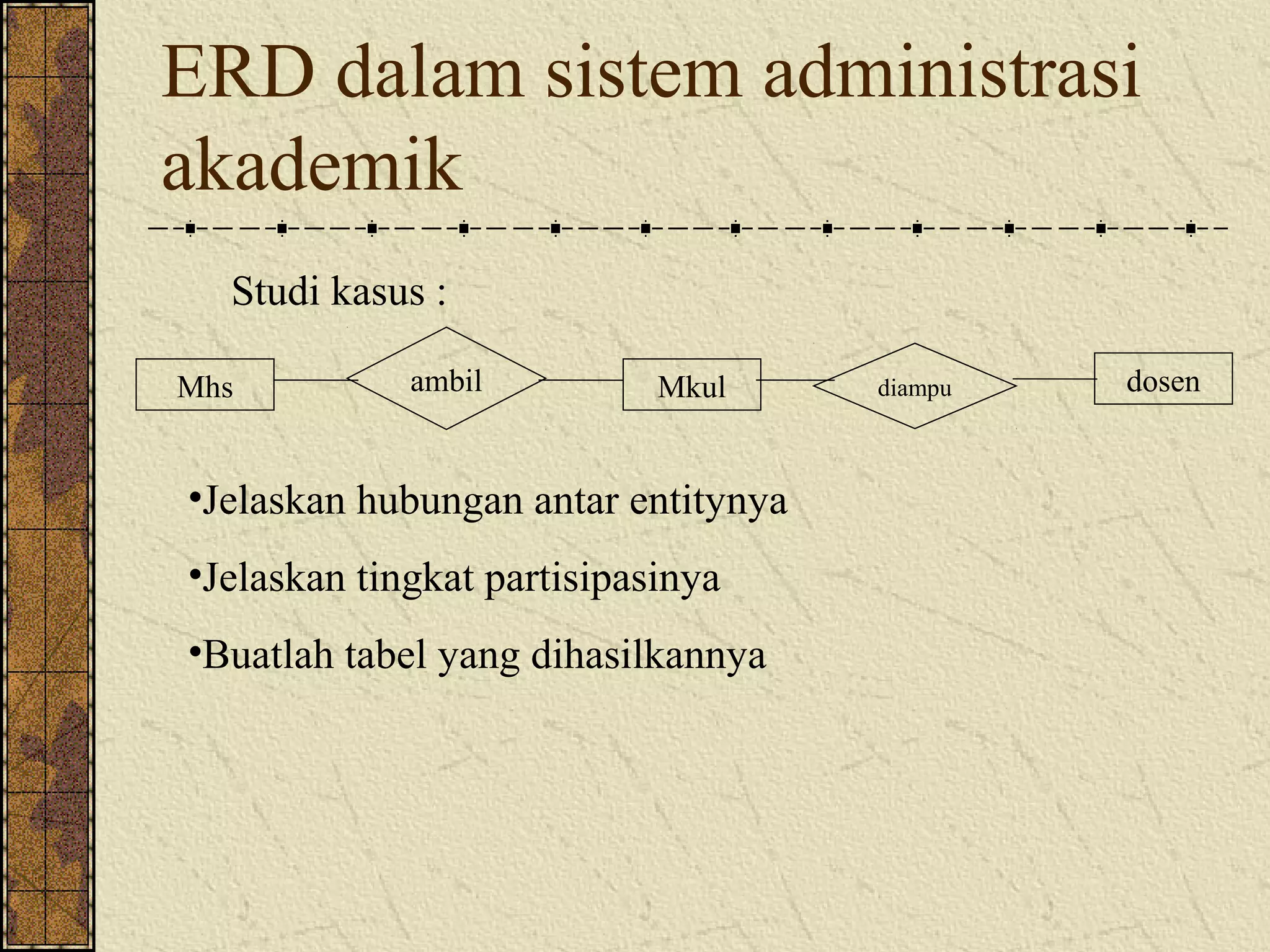

- 18. ERD dalam sistemadministrasi akademik Studi kasus : Mhs ambil Mkul diampu dosen •Jelaskan hubungan antar entitynya •Jelaskan tingkat partisipasinya •Buatlah tabel yang dihasilkannya
- 19. RESUME Representasi hubungan Entity mempengaruhiproduksi tabel Partisipasi hubungan tidak berlaku untuk tipe hubungan N:M (many to many)

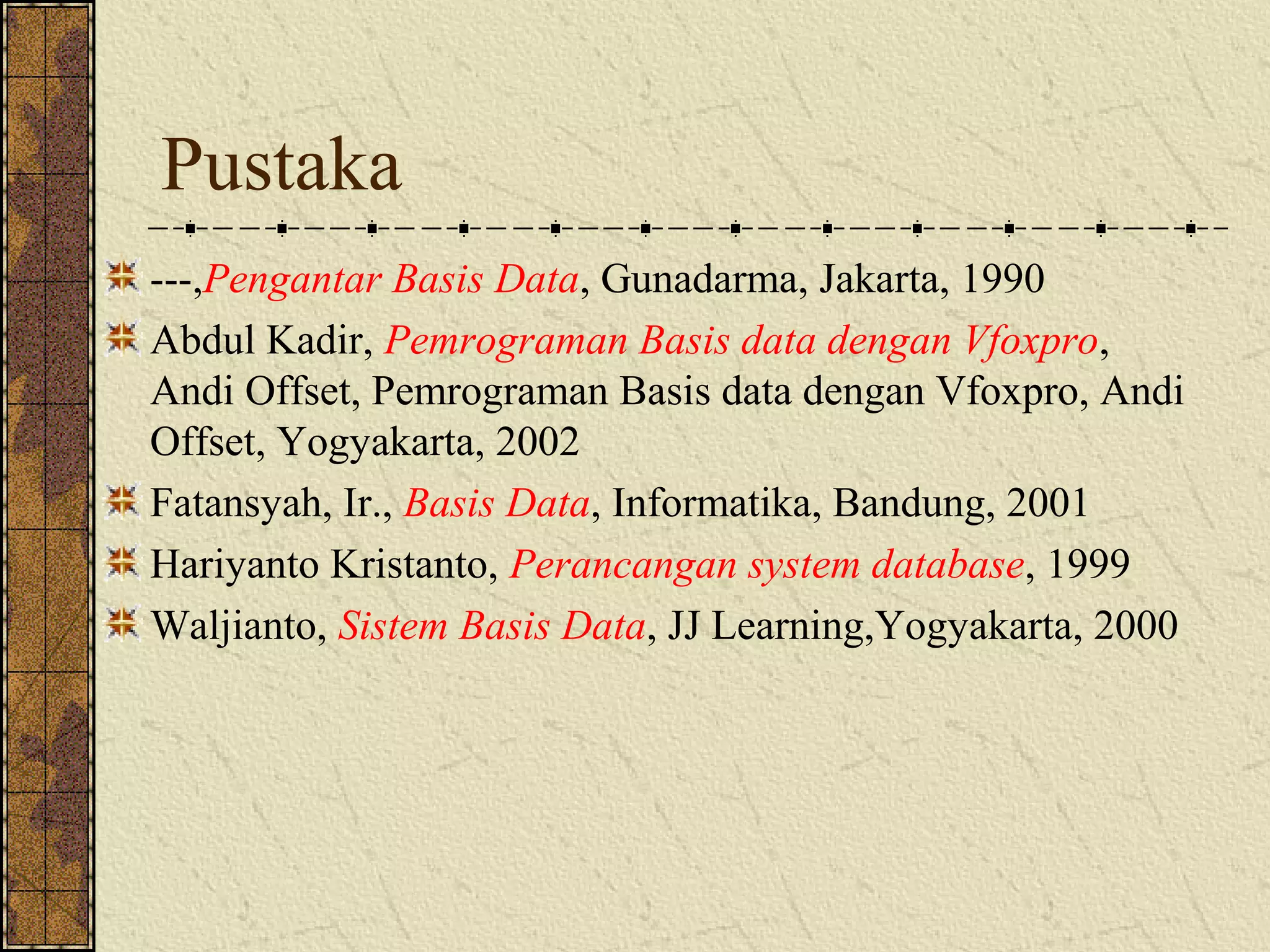

- 20. Pustaka ---,Pengantar Basis Data,Gunadarma, Jakarta, 1990 Abdul Kadir, Pemrograman Basis data dengan Vfoxpro, Andi Offset, Pemrograman Basis data dengan Vfoxpro, Andi Offset, Yogyakarta, 2002 Fatansyah, Ir., Basis Data, Informatika, Bandung, 2001 Hariyanto Kristanto, Perancangan system database, 1999 Waljianto, Sistem Basis Data, JJ Learning,Yogyakarta, 2000
