Perancangan basisdata2
- 1.

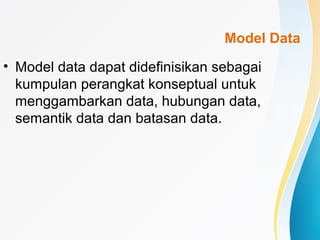

- 2. Model Data •Model data dapat didefinisikan sebagai kumpulan perangkat konseptual untuk menggambarkan data, hubungan data, semantik data dan batasan data.
- 3. Model data terbagimenjadi 2 • Model Data Berbasis Objek • Model Data Berbasis Record
- 4. Model Data BerbasisObjek • Merupakan himpunan data dan prosedur/relasi yang menjelaskan hubungan logik antar data dalam suatu basis data berdasarkan pada objek datanya. Ada tiga macam jenis model data berbasis objek, yaitu : • 1. Entity Relation Model • 2. Semantik Model • 3. Binary Model
- 5. Model Data BerbasisObjek Entity Relational Model merupakan suatu model untuk menjelaskan hubungan antar data dalam basis data berdasarkan suatu persepsi bahwa real word terdiri dari objek–objek dasar yang mempunyai hubungan/kerelasian antar objek–objek dasar tersebut yang dilukiskan dengan menggunakan simbol–simbol grafis tertentu.
- 6. Entity Relational Model Mengapa diperlukan model E-R Model: Dapat menggambarkan hubungan antar entity dengan jelas. Dapat menggambarkan batasan jumlah entity dan partisipasi antar entity Mudah dimengerti oleh pemakai Mudah disajikan oleh perancang database.
- 7. Entity Relational Model Komponen–komponen yang terdapat di dalam Entity Relationship Model : Entity, adalah sesuatu yang dapat dibedakan dalam dunia nyata di mana informasi yang berkaitan dengannya dikumpulkan. 1
- 8. Entity Relational Model Komponen–komponen yang terdapat di dalam Entity Relationship Model : Relationship, adalah hubungan yang terjadi antara satu atau lebih entity. Relationship tidak mempunyai keberadaan fisik, kecuali yang mewarisi hubungan antara entity tersebut. 2
- 9.
- 10. Entity Relational Model Komponen–komponen yang terdapat di dalam Entity Relationship Model : Atribut, adalah karakteristik dari entity atau relationship yang menyediakan penjelasan detail tentang suatu relationship tersebut. 3
- 11. Mahasiswa NIM Nama Jurusan

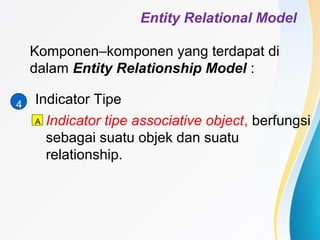

- 12. Entity Relational Model Komponen–komponen yang terdapat di dalam Entity Relationship Model : 4 Indicator Tipe Indicator tipe associative object, berfungsi sebagai suatu objek dan suatu relationship. A
- 13. Indicator tipe associativeobject, pelanggan beli barang pelanggan barang beli menjadi
- 14. Entity Relational Model Komponen–komponen yang terdapat di dalam Entity Relationship Model : 4 Indicator Tipe Indicator tipe supertipe, terdiri dari suatu object dan satu subkategori atau lebih yang dihubungkan dengan satu relationship yang tidak bernama. B
- 15. pegawai harian pegawai bulanan pegawai Keterangan : Pegawai dikategorikan menjadi 2, yaitu : pegawai harian pegawai bulanan
- 16. Entity Relational Model Komponen–komponen yang terdapat di dalam Entity Relationship Model : Cardinality Ratio atau Mapping Cardinality, adalah menjelaskan hubungan batasan jumlah keterhubungan satu entity dengan entity lainnya atau banyaknya entity yang bersesuaian dengan entity yang lain melalui relationship 5
- 17. Jenis Cardinality Ratioatau Mapping Cardinality One to One (1:1), adalah hubungan satu entity dengan satu entity Yang berarti setiap entitas pada himpunan X berhubungan dengan paling banyak dengan satu entitas pada himpunan entitas Y dan begitu juga sebaliknya setiap entitas pada himpunan entitas Y berhubungan dengan paling banyak dengan satu entitas pada himpunan entitas X
- 18. X1 X2 X3 X4 Y1 Y2 Y3 Y4 One to One (1:1),
- 19. One to One(1:1), nm_dos alamat_dos 1 1 dosen mengepalai jurusan kode_dos kode_jur kode_jur nm_jur kode_dos
- 20. Jenis Cardinality Ratioatau Mapping Cardinality One to Many (1:N) adalah hubungan satu entity dengan banyak entity. Yang berarti setiap entitas pada himpunan entitas X berhubungan dengan banyak entitas pada himpunan entitas Y, tetapi tidak sebaliknya, dimana setiap entitas pada himpunan entitas Y berhubungan dengan paling banyak dengan satu entitas pada himpunan entitas X.
- 21. One to Many(1:N) X1 X2 X3 Y1 Y2 Y3 Y4 Y5

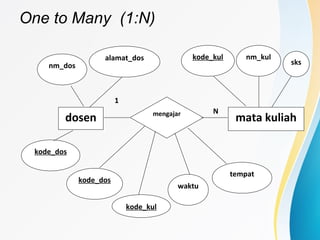

- 22. One to Many(1:N) alamat_dos 1 kode_kul nm_kul N nm_dos dosen mengajar mata kuliah kode_dos kode_kul waktu tempat sks kode_dos
- 23. Many to One(N:1), adalah hubungan banyak entity dengan satu entity. Yang berarti setiap entitas pada himpunan entitas X berhubungan dengan paling banyak dengan satu entitas pada himpunan entitas Y, tetapi tidak sebaliknya dimana setiap entitas pada himpunan Y berhubungan dengan banyak entitas pada himpunan entitas X
- 24. X1 X2 X3 Y1 Y2 Y3 Y4 Y5
- 25. alamat_mhs kode_dos N1 nm_mhs mahasiswa mempunyai Dosen wali nim kode_dose nm_dose alamat_dos nim
- 26. •Many to Many(N:N), adalah hubungan banyak entity dengan banyak entity. Yang berarti setiap entitas pada himpunan entitas X dapat berhubungan dengan banyak entitas pada himpunan entitas Y dan begitu juga sebaliknya setiap entitas pada himpunan entitas Y dapat berhubungan dengan banyak entitas pada himpunan entitas X.
- 27. Y1 Y2 Y3 Y4 X1 X2 X3 X4
- 28. Many to Many(N:N) kode_kul nm_kul N N mahasiswa mempelajari mata kuliah nim nama_mhs nim kode_kul indeks_nil sks
- 29. Model Data BerbasisObjek Semantik Model Hampir sama dengan entity relationship model. Relasi antar objek dasar tidak dinyatakan dengan simbol tetapi menggunakan kata–kata (semantic). Sebagai contoh, dengan menggunakan relasi di bank X sebagaimana contoh sebelumnya, dalam semantic model adalah seperti terlihat pada gambar berikut :
- 30. No Tabungan BankA Mempunyai adalah nasabah adalah Saldo No Tabungan Alamat Melayani Tabungan Customer Andika Tanda – tanda yang digunakan dalam semantic model adalah sebagai berikut : Menunjukkan adanya relasi Menunjukkan atribut
- 31. Model Data BerbasisObjek Binary Model merupakan model data yang memperluas definisi dari entity, bukan hanya atribut– atributnya tetapi juga tindakan– tindakannya.
- 32. Buatlah Entity RelationshipModel dan tentukan Cardinality Ratio dari enterprise perpustakaan yang teman-teman buat. dikumpulkan
