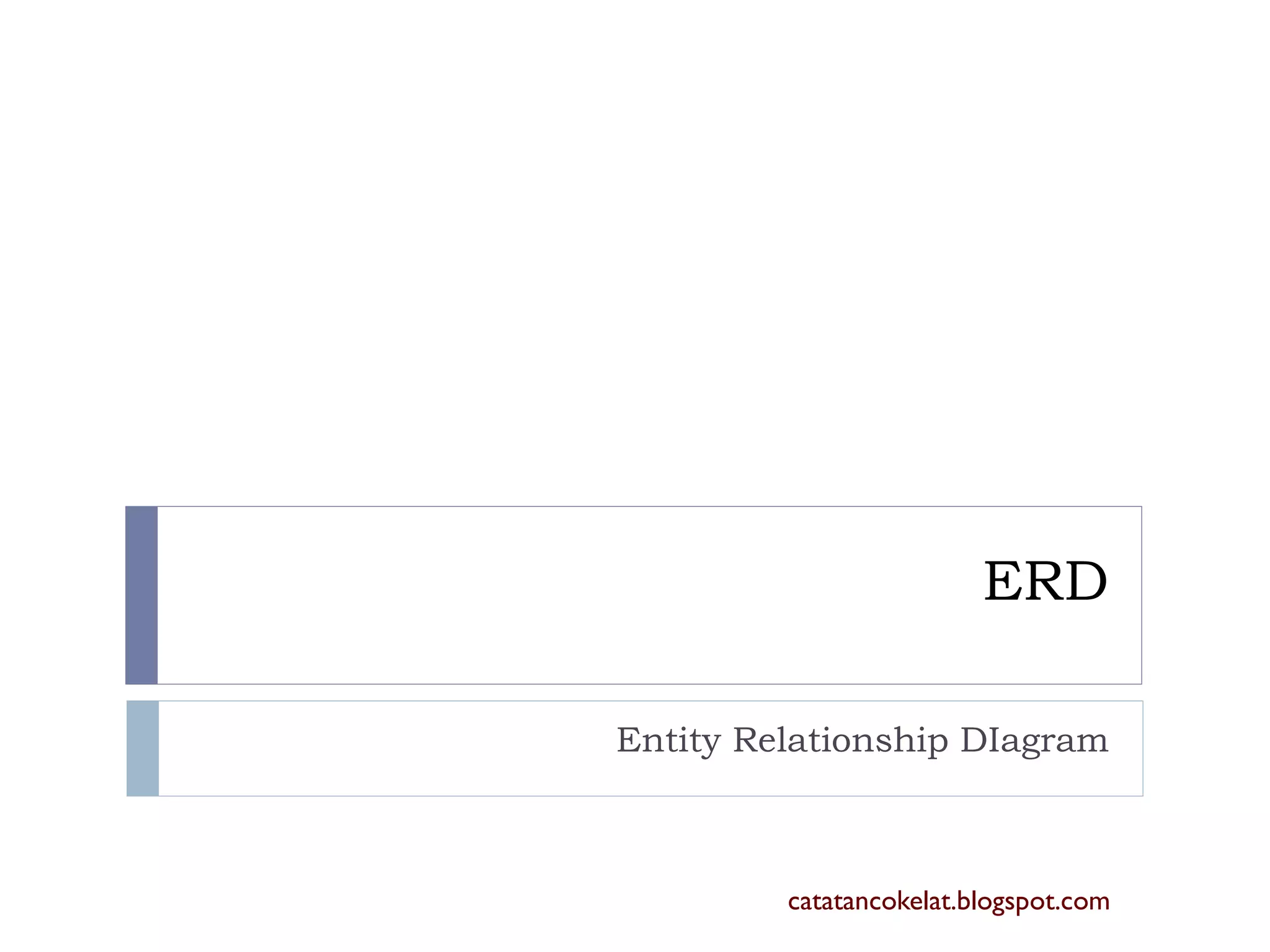

1. ERD
Entity Relationship DIagram
catatancokelat.blogspot.com

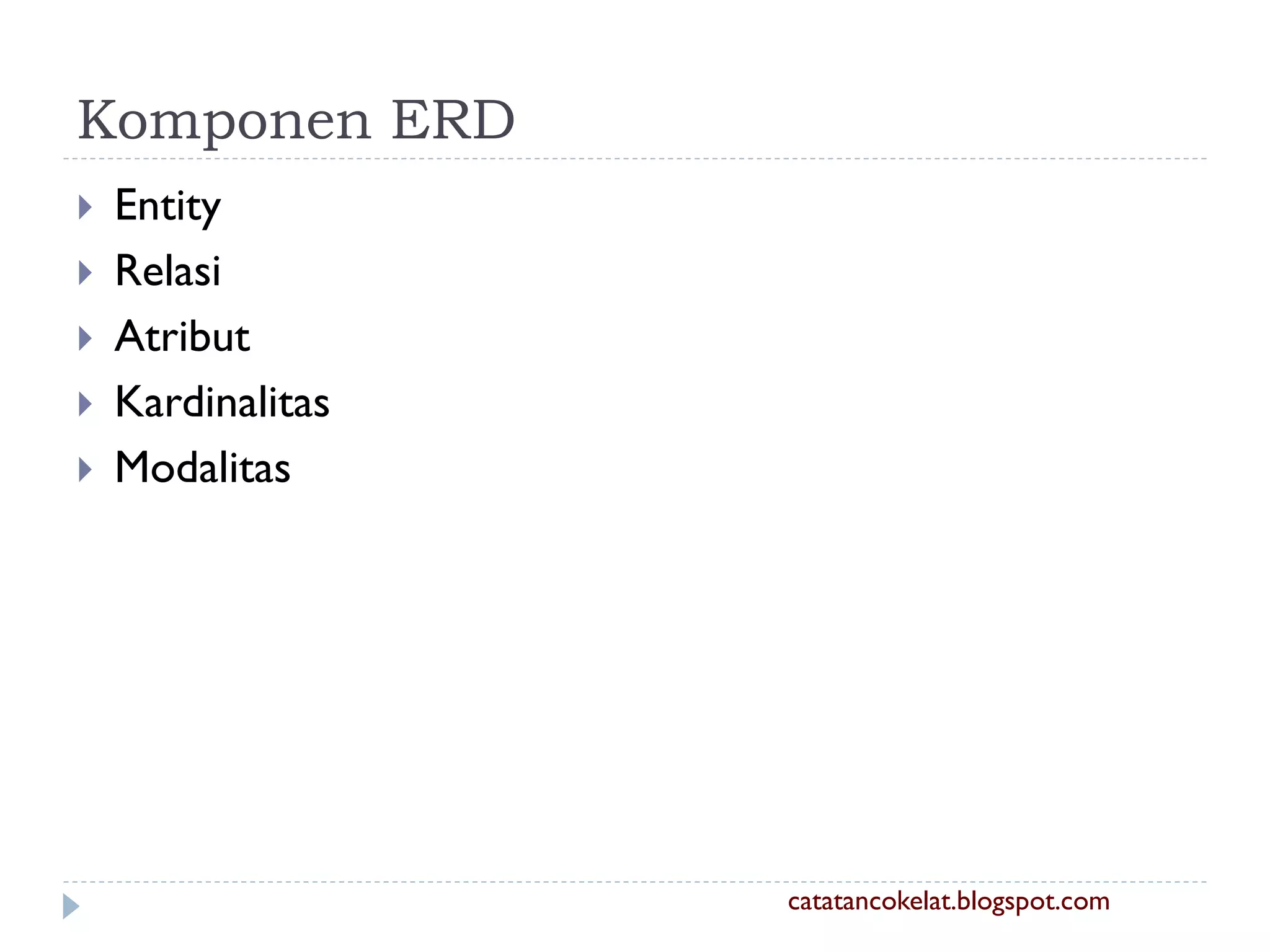

2. Komponen ERD





Entity
Relasi
Atribut
Kardinalitas
Modalitas
catatancokelat.blogspot.com

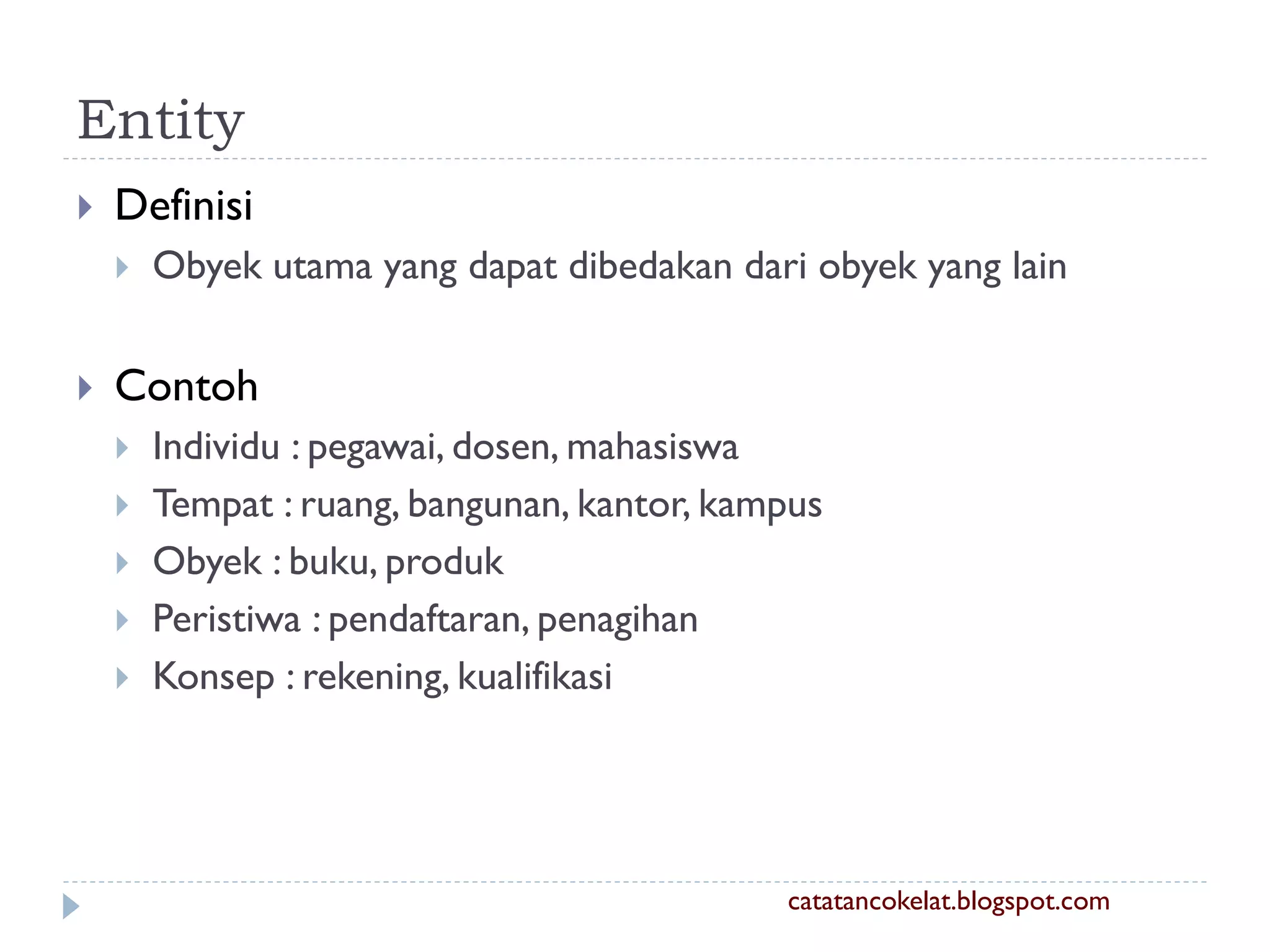

3. Entity

Definisi


Obyek utama yang dapat dibedakan dari obyek yang lain
Contoh





Individu : pegawai, dosen, mahasiswa
Tempat : ruang, bangunan, kantor, kampus
Obyek : buku, produk
Peristiwa : pendaftaran, penagihan
Konsep : rekening, kualifikasi
catatancokelat.blogspot.com

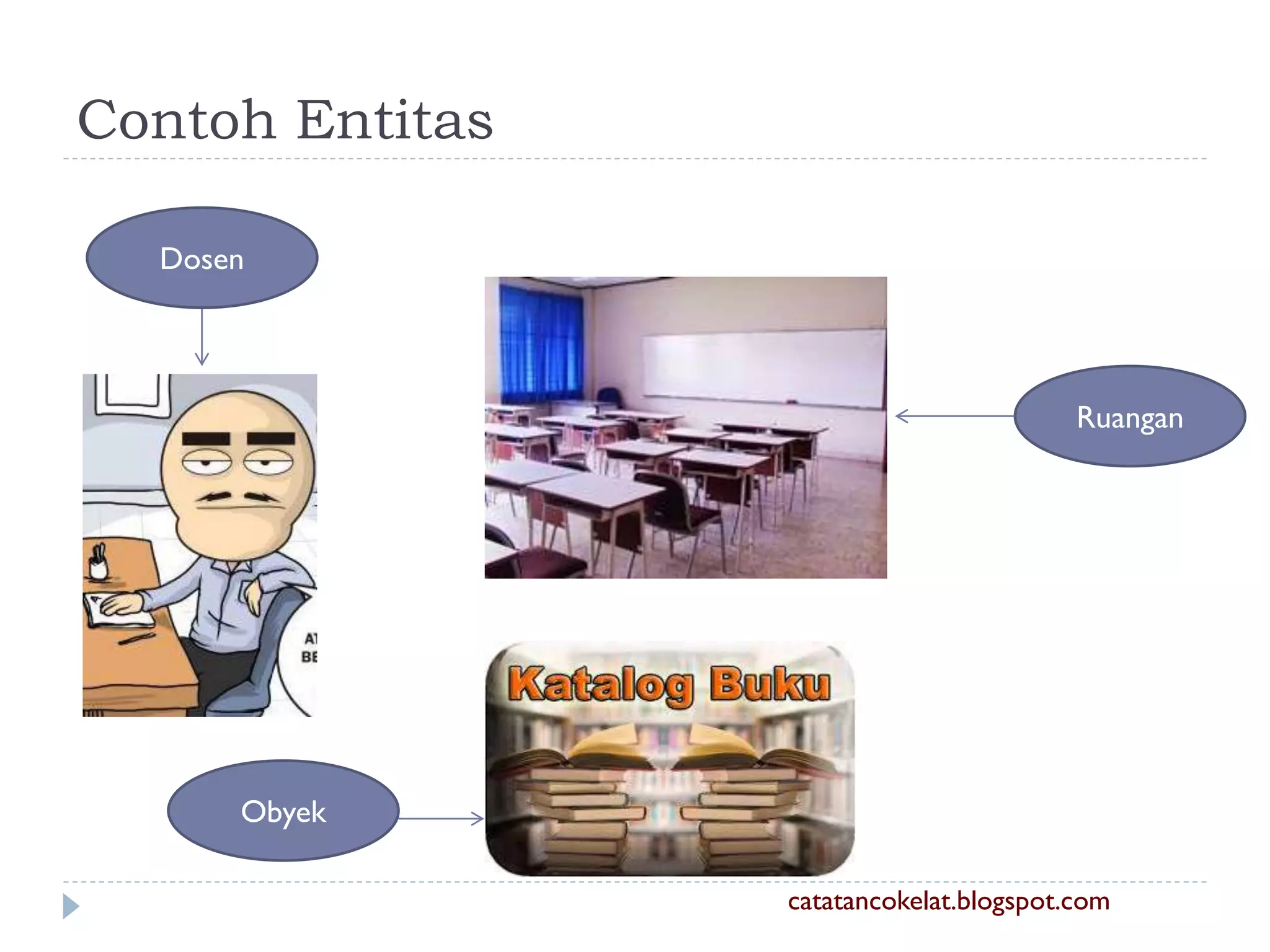

4. Contoh Entitas
Dosen
Ruangan
Obyek
catatancokelat.blogspot.com

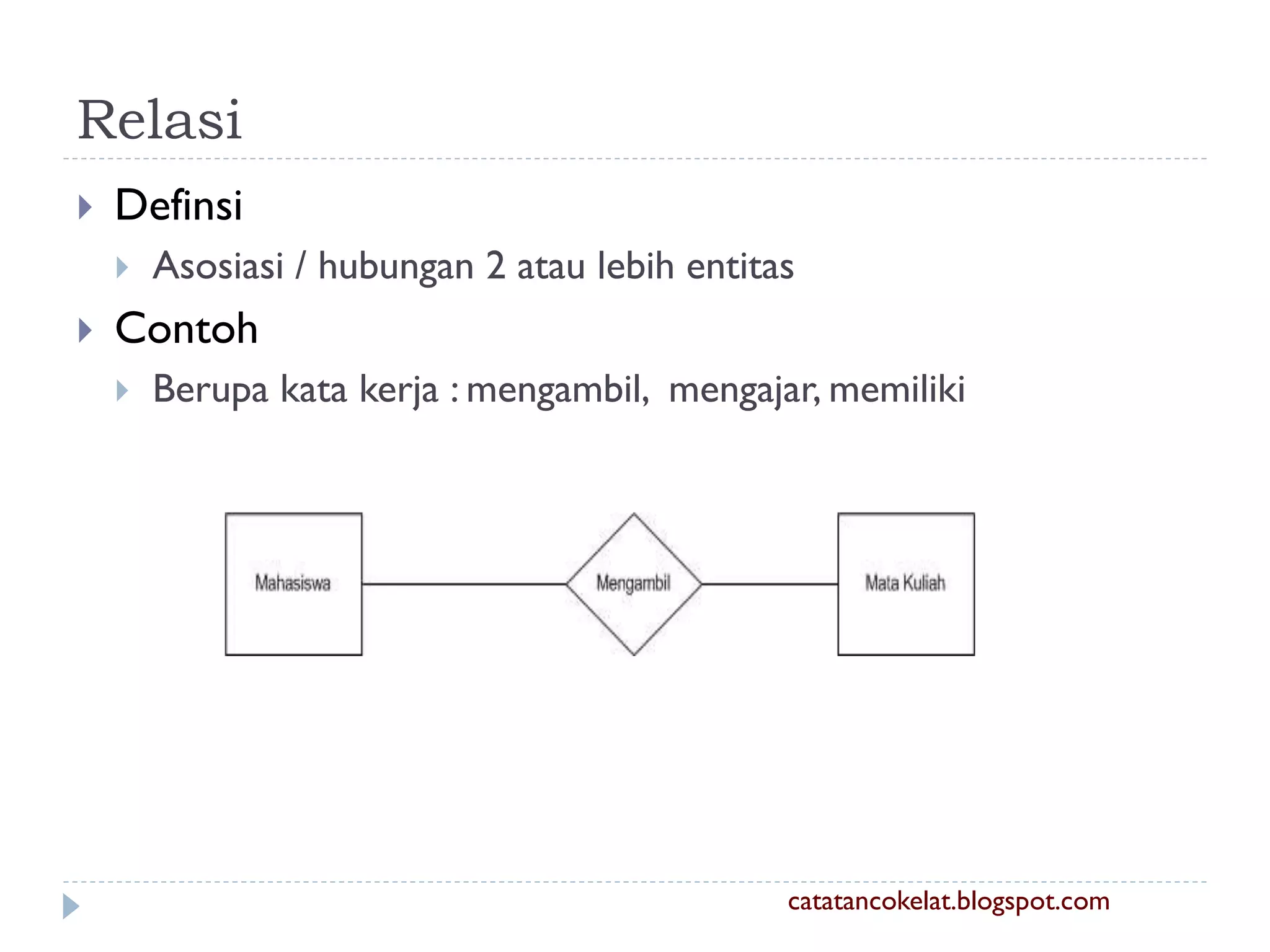

5. Relasi

Definsi


Asosiasi / hubungan 2 atau lebih entitas
Contoh

Berupa kata kerja : mengambil, mengajar, memiliki
catatancokelat.blogspot.com

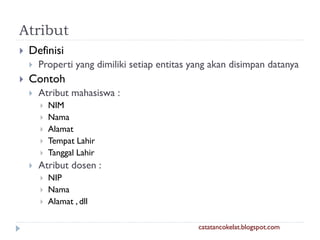

6. Atribut

Definisi


Properti yang dimiliki setiap entitas yang akan disimpan datanya
Contoh

Atribut mahasiswa :






NIM
Nama
Alamat
Tempat Lahir
Tanggal Lahir
Atribut dosen :



NIP
Nama
Alamat , dll
catatancokelat.blogspot.com

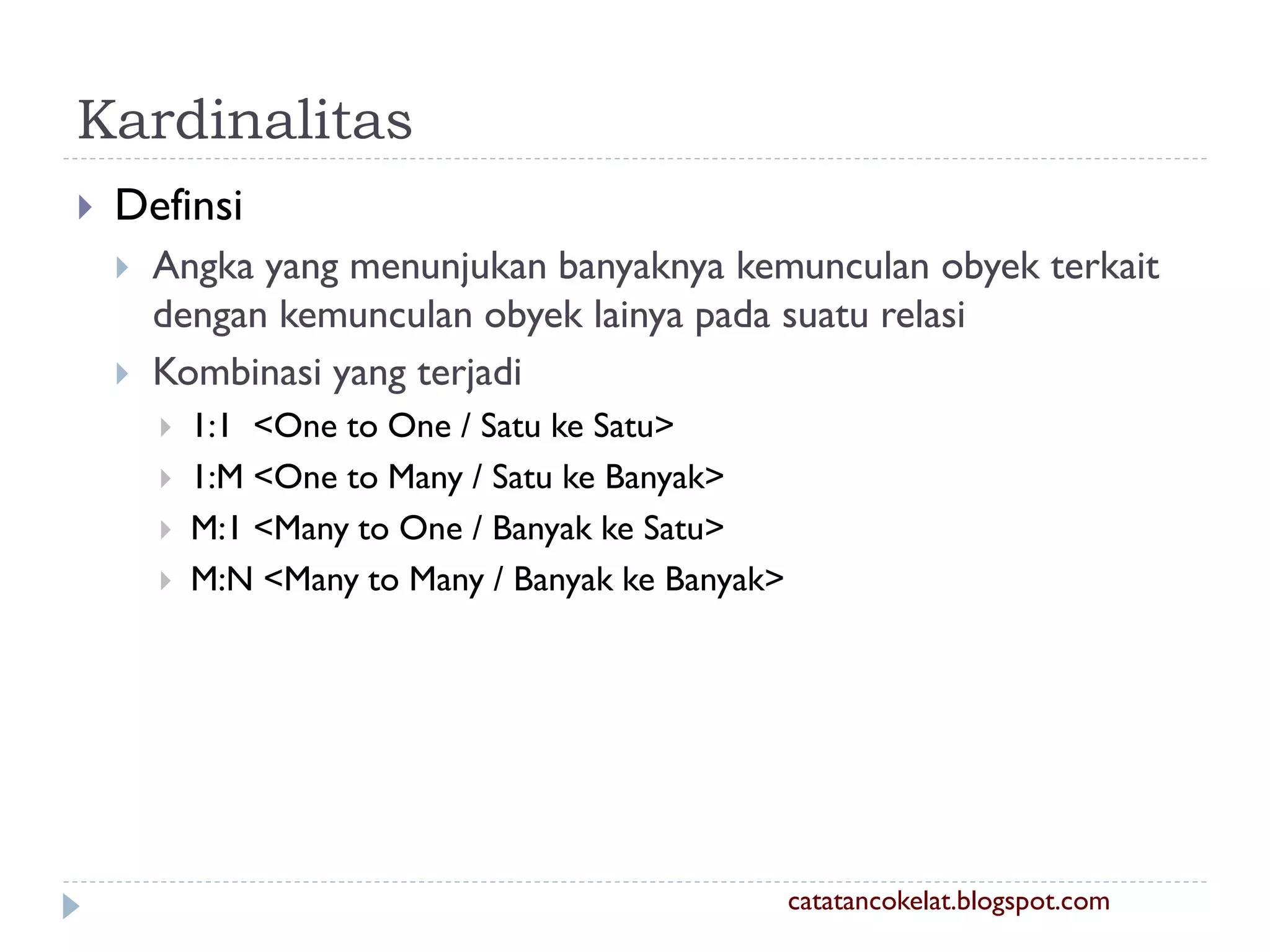

7. Kardinalitas

Definsi


Angka yang menunjukan banyaknya kemunculan obyek terkait
dengan kemunculan obyek lainya pada suatu relasi
Kombinasi yang terjadi




1:1 <One to One / Satu ke Satu>
1:M <One to Many / Satu ke Banyak>
M:1 <Many to One / Banyak ke Satu>
M:N <Many to Many / Banyak ke Banyak>
catatancokelat.blogspot.com

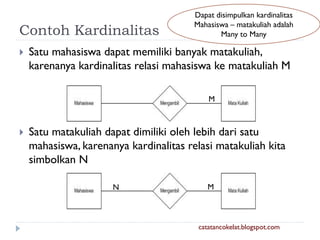

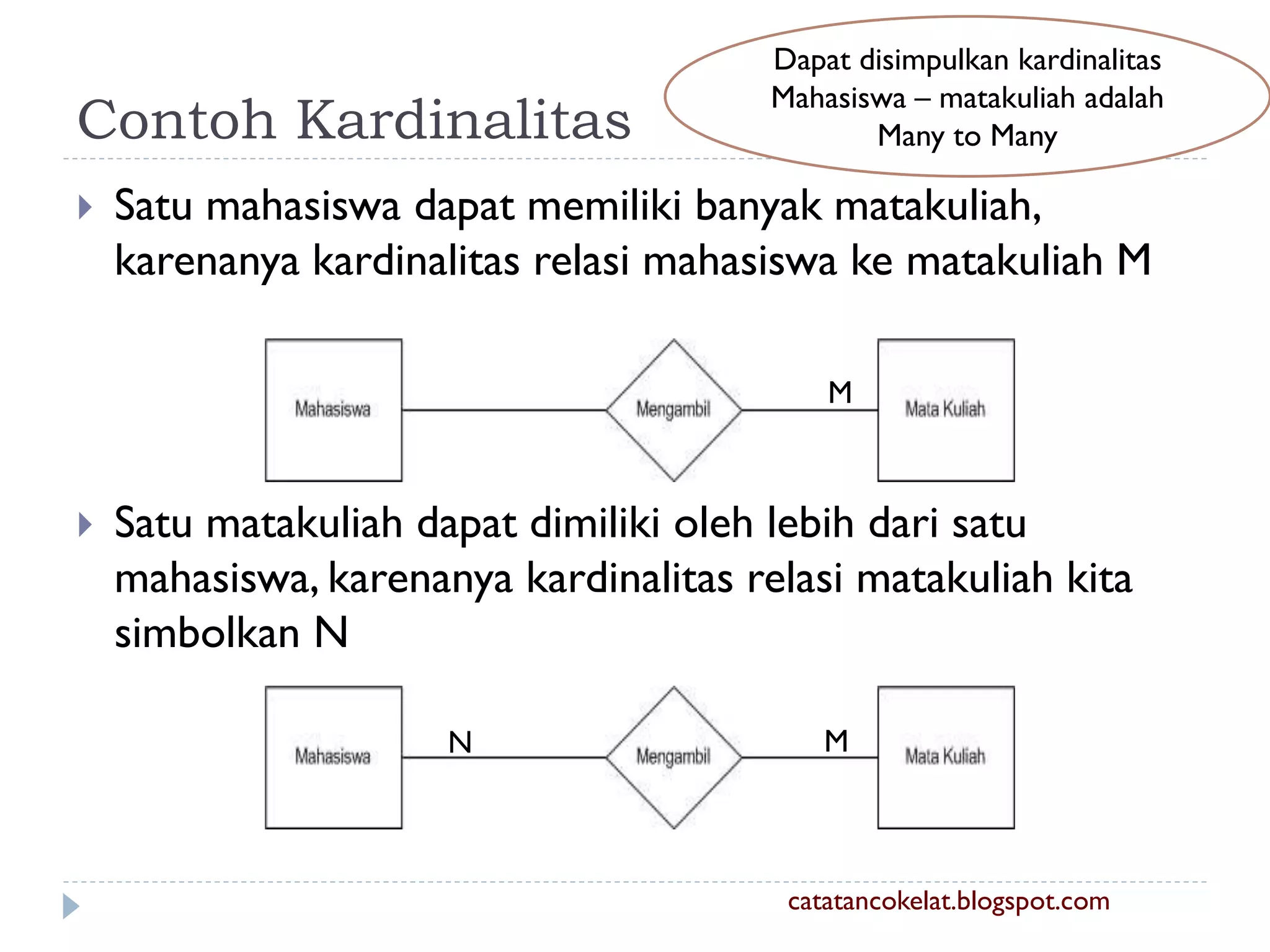

8. Contoh Kardinalitas

Dapat disimpulkan kardinalitas
Mahasiswa – matakuliah adalah
Many to Many
Satu mahasiswa dapat memiliki banyak matakuliah,
karenanya kardinalitas relasi mahasiswa ke matakuliah M
M

Satu matakuliah dapat dimiliki oleh lebih dari satu
mahasiswa, karenanya kardinalitas relasi matakuliah kita
simbolkan N
N
M
catatancokelat.blogspot.com

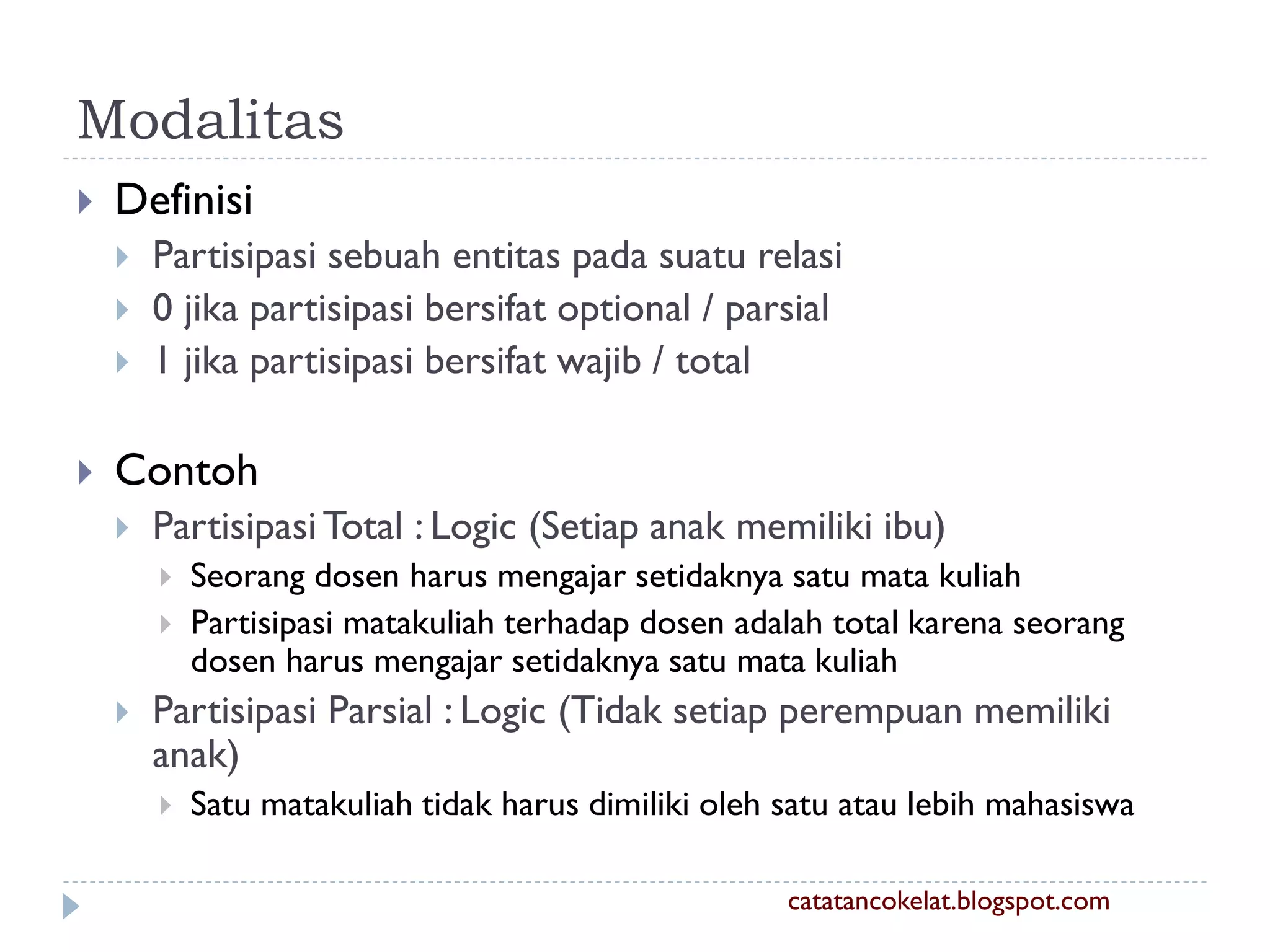

9. Modalitas

Definisi




Partisipasi sebuah entitas pada suatu relasi
0 jika partisipasi bersifat optional / parsial
1 jika partisipasi bersifat wajib / total
Contoh

Partisipasi Total : Logic (Setiap anak memiliki ibu)



Seorang dosen harus mengajar setidaknya satu mata kuliah
Partisipasi matakuliah terhadap dosen adalah total karena seorang
dosen harus mengajar setidaknya satu mata kuliah
Partisipasi Parsial : Logic (Tidak setiap perempuan memiliki
anak)

Satu matakuliah tidak harus dimiliki oleh satu atau lebih mahasiswa
catatancokelat.blogspot.com

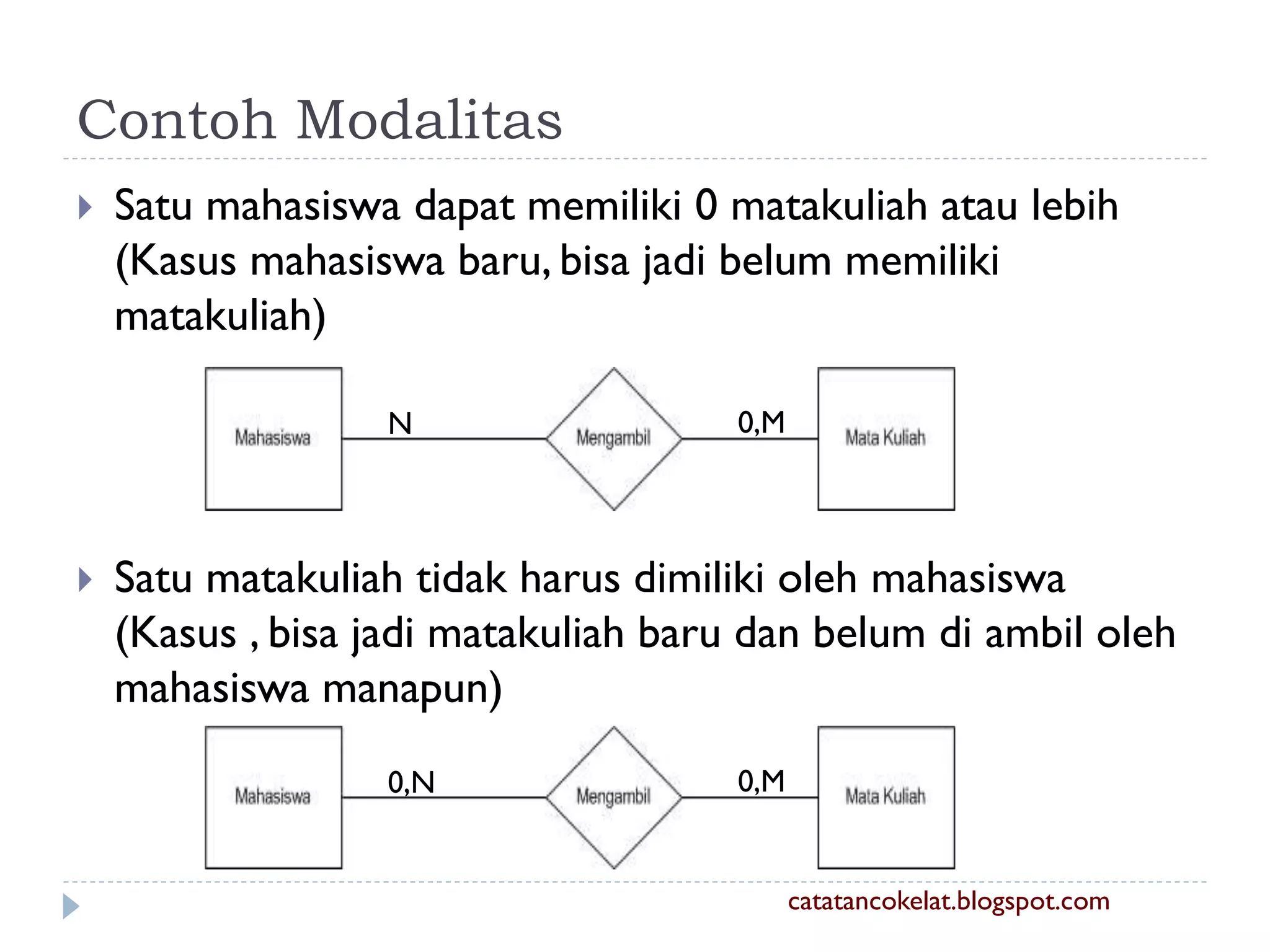

10. Contoh Modalitas

Satu mahasiswa dapat memiliki 0 matakuliah atau lebih
(Kasus mahasiswa baru, bisa jadi belum memiliki
matakuliah)
N

0,M
Satu matakuliah tidak harus dimiliki oleh mahasiswa
(Kasus , bisa jadi matakuliah baru dan belum di ambil oleh
mahasiswa manapun)
0,N
0,M
catatancokelat.blogspot.com

11. Simbol Kardinalitas – Modalitas ERD
catatancokelat.blogspot.com
