Pengendalian banjir-sungai
Dokumen tersebut membahas pengendalian banjir sungai dengan menjelaskan berbagai penyebab terjadinya banjir dan upaya yang dapat dilakukan untuk mengurangi risiko bencana banjir, baik secara struktural maupun non-struktural. Beberapa upaya struktural yang disebutkan antara lain pembangunan tanggul, normalisasi aliran, saluran bypass, waduk penampung, dan sistem drainase.
More Related Content
![Live with floods [compatibility mode]](https://cdn.slidesharecdn.com/ss_thumbnails/livewithfloodscompatibilitymode-131224015051-phpapp02-thumbnail.jpg?width=640&height=640&fit=bounds)
Pengendalian banjir-sungai
- 1. Pengendalian Banjir Sungai Bahan KuliahHidraulika (Teknik Sungai) Dr. Ir. Istiarto, M.Eng. Jurusan Teknik Sipil dan Lingkungan FT UGM

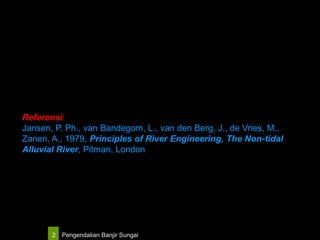

- 2. Pengendalian Banjir Sungai2 Referensi: Jansen,P. Ph., van Bandegom, L., van den Berg, J., de Vries, M., Zanen, A., 1979, Principles of River Engineering, The Non-tidal Alluvial River, Pitman, London

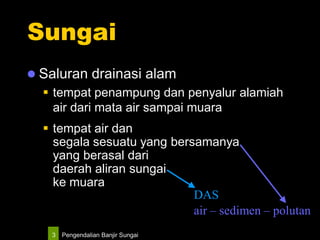

- 3. Pengendalian Banjir Sungai3 Sungai Saluran drainasi alam tempat penampung dan penyalur alamiah air dari mata air sampai muara tempat air dan segala sesuatu yang bersamanya yang berasal dari daerah aliran sungai ke muara air – sedimen – polutan DAS

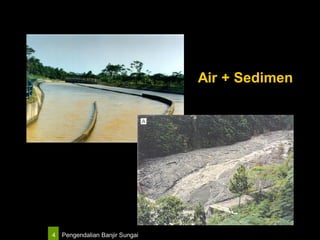

- 4. Pengendalian Banjir Sungai4 Air+ Sedimen

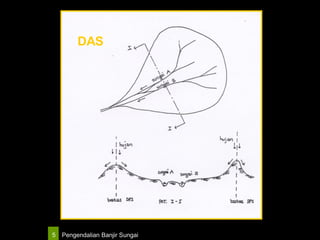

- 5.

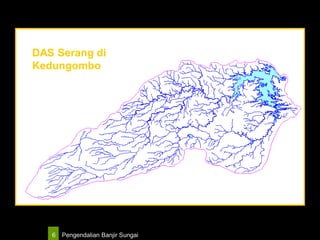

- 6. Pengendalian Banjir Sungai6 DASSerang di Kedungombo

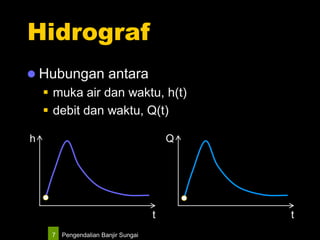

- 7. Pengendalian Banjir Sungai7 Hidrograf Hubungan antara muka air dan waktu, h(t) debit dan waktu, Q(t) h t Q t

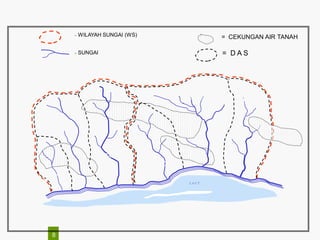

- 8. Pengendalian Banjir Sungai8 =WILAYAH SUNGAI (WS) = CEKUNGAN AIR TANAH = D A S= SUNGAI L A U T DAS A DAS B DAS C DAS D DAS E DAS F

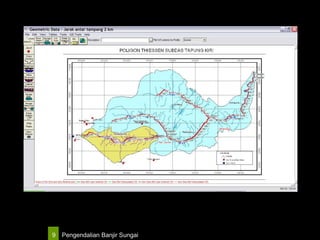

- 9.

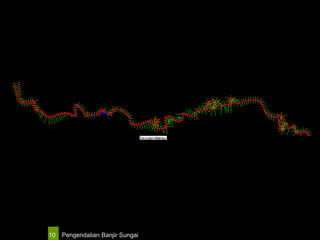

- 10. Pengendalian Banjir Sungai10 Terunjam-Makmur Ai r Be ng ku lu

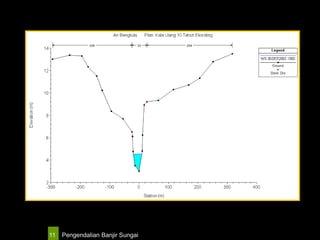

- 11.

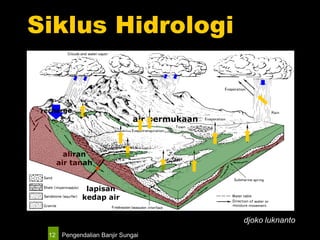

- 12. Pengendalian Banjir Sungai12 SiklusHidrologi aliran air tanah air permukaan lapisan kedap air recharge djoko luknanto

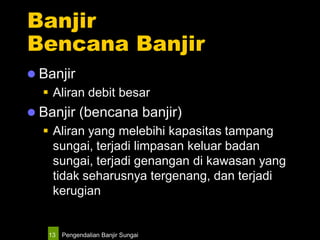

- 13. Pengendalian Banjir Sungai13 Banjir BencanaBanjir Banjir Aliran debit besar Banjir (bencana banjir) Aliran yang melebihi kapasitas tampang sungai, terjadi limpasan keluar badan sungai, terjadi genangan di kawasan yang tidak seharusnya tergenang, dan terjadi kerugian
- 14.

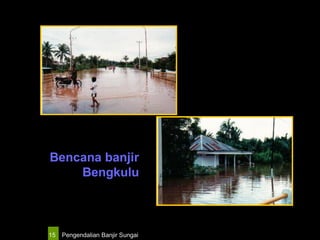

- 15. Pengendalian Banjir Sungai15 Bencanabanjir Bengkulu

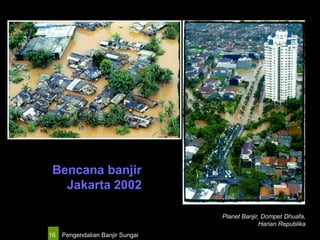

- 16. Pengendalian Banjir Sungai16 PlanetBanjir, Dompet Dhuafa, Harian Republika Bencana banjir Jakarta 2002

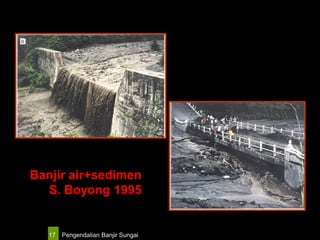

- 17. Pengendalian Banjir Sungai17 Banjirair+sedimen S. Boyong 1995
- 18.

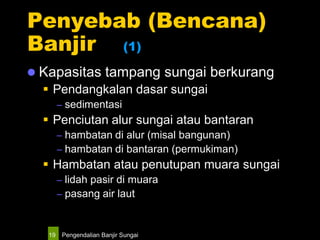

- 19. Pengendalian Banjir Sungai19 Penyebab(Bencana) Banjir (1) Kapasitas tampang sungai berkurang Pendangkalan dasar sungai – sedimentasi Penciutan alur sungai atau bantaran – hambatan di alur (misal bangunan) – hambatan di bantaran (permukiman) Hambatan atau penutupan muara sungai – lidah pasir di muara – pasang air laut

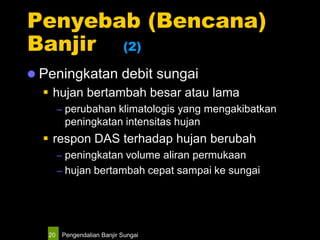

- 20. Pengendalian Banjir Sungai20 Penyebab(Bencana) Banjir (2) Peningkatan debit sungai hujan bertambah besar atau lama – perubahan klimatologis yang mengakibatkan peningkatan intensitas hujan respon DAS terhadap hujan berubah – peningkatan volume aliran permukaan – hujan bertambah cepat sampai ke sungai

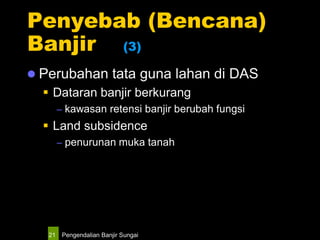

- 21. Pengendalian Banjir Sungai21 Penyebab(Bencana) Banjir (3) Perubahan tata guna lahan di DAS Dataran banjir berkurang – kawasan retensi banjir berubah fungsi Land subsidence – penurunan muka tanah

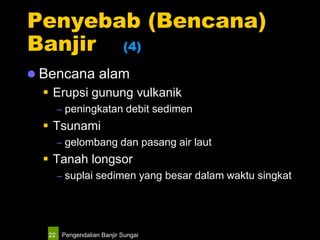

- 22. Pengendalian Banjir Sungai22 Penyebab(Bencana) Banjir (4) Bencana alam Erupsi gunung vulkanik – peningkatan debit sedimen Tsunami – gelombang dan pasang air laut Tanah longsor – suplai sedimen yang besar dalam waktu singkat

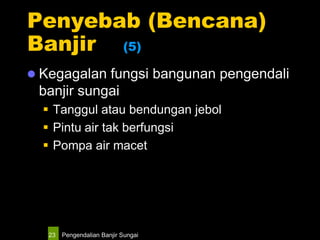

- 23. Pengendalian Banjir Sungai23 Penyebab(Bencana) Banjir (5) Kegagalan fungsi bangunan pengendali banjir sungai Tanggul atau bendungan jebol Pintu air tak berfungsi Pompa air macet
- 24. Pengendalian Banjir Sungai24 PengendalianBanjir Tujuan Penurunan tingkat risiko ancaman terhadap jiwa manusia dan harta benda akibat banjir sampai ke tingkat toleransi Meminimumkan dampak bencana banjir (mitigasi bencana banjir)

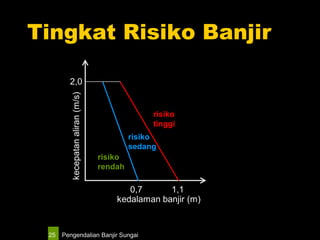

- 25. Pengendalian Banjir Sungai25 TingkatRisiko Banjir 0,7 1,1 2,0 kedalaman banjir (m) kecepatanaliran(m/s) risiko tinggi risiko sedang risiko rendah

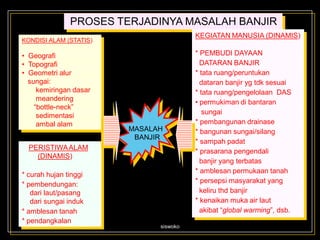

- 26. PROSES TERJADINYA MASALAHBANJIR KONDISI ALAM (STATIS) • Geografi • Topografi • Geometri alur sungai: kemiringan dasar meandering “bottle-neck” sedimentasi ambal alam PERISTIWAALAM (DINAMIS) * curah hujan tinggi * pembendungan: dari laut/pasang dari sungai induk * amblesan tanah * pendangkalan KEGIATAN MANUSIA (DINAMIS) * PEMBUDI DAYAAN DATARAN BANJIR * tata ruang/peruntukan dataran banjir yg tdk sesuai * tata ruang/pengelolaan DAS • permukiman di bantaran sungai * pembangunan drainase * bangunan sungai/silang * sampah padat * prasarana pengendali banjir yang terbatas * amblesan permukaan tanah * persepsi masyarakat yang keliru thd banjir * kenaikan muka air laut akibat “global warming”, dsb. MASALAH BANJIR siswoko

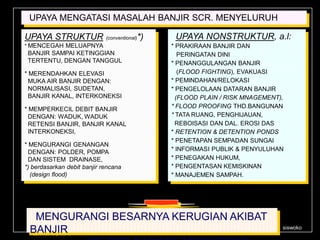

- 27. UPAYA MENGATASI MASALAHBANJIR SCR. MENYELURUH UPAYA STRUKTUR (conventional)*) * MENCEGAH MELUAPNYA BANJIR SAMPAI KETINGGIAN TERTENTU, DENGAN TANGGUL * MERENDAHKAN ELEVASI MUKA AIR BANJIR DENGAN: NORMALISASI, SUDETAN, BANJIR KANAL, INTERKONEKSI * MEMPERKECIL DEBIT BANJIR DENGAN: WADUK, WADUK RETENSI BANJIR, BANJIR KANAL INTERKONEKSI, * MENGURANGI GENANGAN DENGAN: POLDER, POMPA DAN SISTEM DRAINASE, *) berdasarkan debit banjir rencana (design flood) UPAYA NONSTRUKTUR, a.l: * PRAKIRAAN BANJIR DAN PERINGATAN DINI * PENANGGULANGAN BANJIR (FLOOD FIGHTING), EVAKUASI * PEMINDAHAN/RELOKASI * PENGELOLAAN DATARAN BANJIR (FLOOD PLAIN / RISK MNAGEMENT), * FLOOD PROOFING THD.BANGUNAN * TATA RUANG, PENGHIJAUAN, REBOISASI DAN DAL. EROSI DAS * RETENTION & DETENTION PONDS * PENETAPAN SEMPADAN SUNGAI * INFORMASI PUBLIK & PENYULUHAN * PENEGAKAN HUKUM, * PENGENTASAN KEMISKINAN * MANAJEMEN SAMPAH. MENGURANGI BESARNYA KERUGIAN AKIBAT BANJIR siswoko

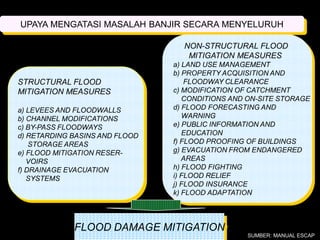

- 28. UPAYA MENGATASI MASALAHBANJIR SECARA MENYELURUH STRUCTURAL FLOOD MITIGATION MEASURES a) LEVEES AND FLOODWALLS b) CHANNEL MODIFICATIONS c) BY-PASS FLOODWAYS d) RETARDING BASINS AND FLOOD STORAGE AREAS e) FLOOD MITIGATION RESER- VOIRS f) DRAINAGE EVACUATION SYSTEMS NON-STRUCTURAL FLOOD MITIGATION MEASURES a) LAND USE MANAGEMENT b) PROPERTY ACQUISITION AND FLOODWAY CLEARANCE c) MODIFICATION OF CATCHMENT CONDITIONS AND ON-SITE STORAGE d) FLOOD FORECASTING AND WARNING e) PUBLIC INFORMATION AND EDUCATION f) FLOOD PROOFING OF BUILDINGS g) EVACUATION FROM ENDANGERED AREAS h) FLOOD FIGHTING i) FLOOD RELIEF j) FLOOD INSURANCE k) FLOOD ADAPTATION FLOOD DAMAGE MITIGATION SUMBER: MANUAL ESCAP

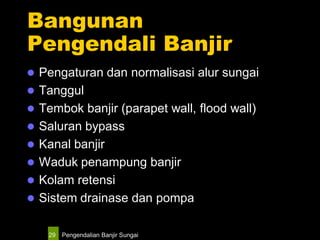

- 29. Pengendalian Banjir Sungai29 Bangunan PengendaliBanjir Pengaturan dan normalisasi alur sungai Tanggul Tembok banjir (parapet wall, flood wall) Saluran bypass Kanal banjir Waduk penampung banjir Kolam retensi Sistem drainase dan pompa

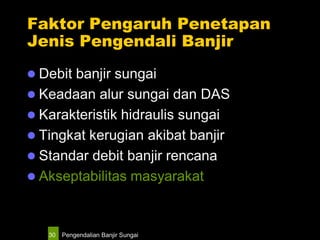

- 30. Pengendalian Banjir Sungai30 FaktorPengaruh Penetapan Jenis Pengendali Banjir Debit banjir sungai Keadaan alur sungai dan DAS Karakteristik hidraulis sungai Tingkat kerugian akibat banjir Standar debit banjir rencana Akseptabilitas masyarakat

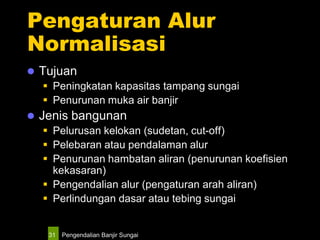

- 31. Pengendalian Banjir Sungai31 PengaturanAlur Normalisasi Tujuan Peningkatan kapasitas tampang sungai Penurunan muka air banjir Jenis bangunan Pelurusan kelokan (sudetan, cut-off) Pelebaran atau pendalaman alur Penurunan hambatan aliran (penurunan koefisien kekasaran) Pengendalian alur (pengaturan arah aliran) Perlindungan dasar atau tebing sungai

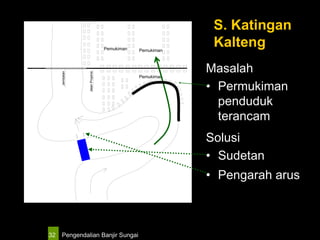

- 32. Pengendalian Banjir Sungai32 Pemukiman JalanPropinsi Jembatan Pemukiman Pemukiman Solusi •Sudetan Masalah • Permukiman penduduk terancam • Pengarah arus S. Katingan Kalteng

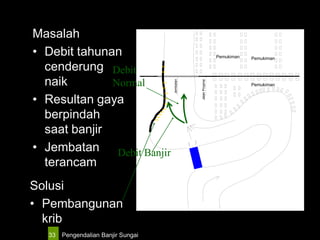

- 33. Pengendalian Banjir Sungai33 Pemukiman JalanPropinsi Jembatan Pemukiman Pemukiman Masalah •Debit tahunan cenderung naik • Resultan gaya berpindah saat banjir • Jembatan terancam Debit Normal Debit Banjir Solusi • Pembangunan krib

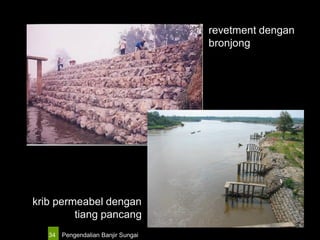

- 34. Pengendalian Banjir Sungai34 revetmentdengan bronjong krib permeabel dengan tiang pancang

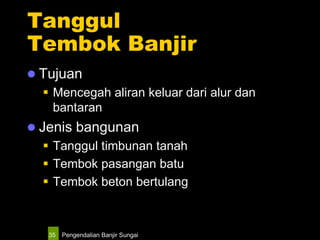

- 35. Pengendalian Banjir Sungai35 Tanggul TembokBanjir Tujuan Mencegah aliran keluar dari alur dan bantaran Jenis bangunan Tanggul timbunan tanah Tembok pasangan batu Tembok beton bertulang

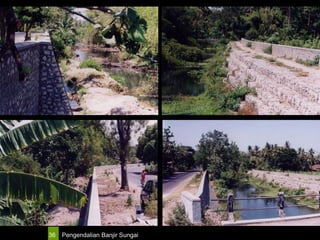

- 36.
- 37. Pengendalian Banjir Sungai37 perbaikanalur + tanggul perbaikan alur + tembok banjir

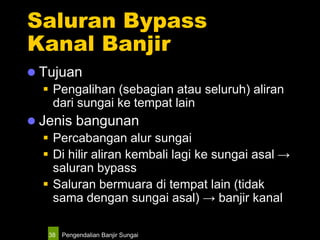

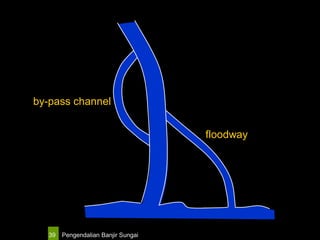

- 38. Pengendalian Banjir Sungai38 SaluranBypass Kanal Banjir Tujuan Pengalihan (sebagian atau seluruh) aliran dari sungai ke tempat lain Jenis bangunan Percabangan alur sungai Di hilir aliran kembali lagi ke sungai asal → saluran bypass Saluran bermuara di tempat lain (tidak sama dengan sungai asal) → banjir kanal
- 39.

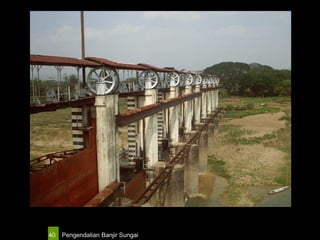

- 40.

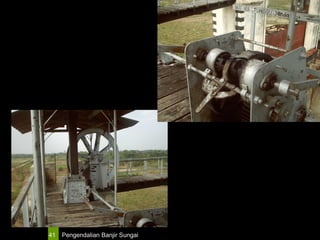

- 41.

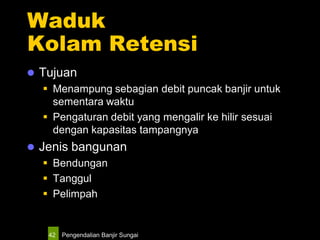

- 42. Pengendalian Banjir Sungai42 Waduk KolamRetensi Tujuan Menampung sebagian debit puncak banjir untuk sementara waktu Pengaturan debit yang mengalir ke hilir sesuai dengan kapasitas tampangnya Jenis bangunan Bendungan Tanggul Pelimpah

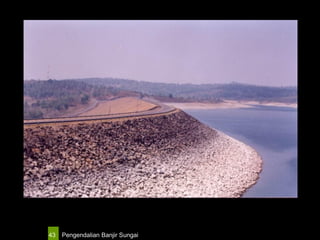

- 43.

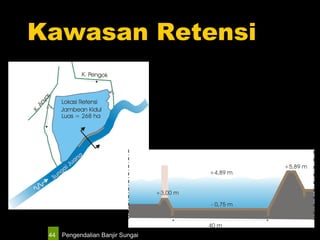

- 44.

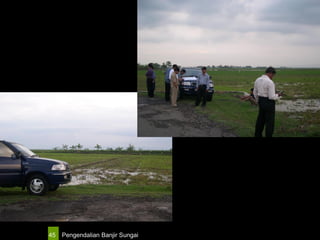

- 45.

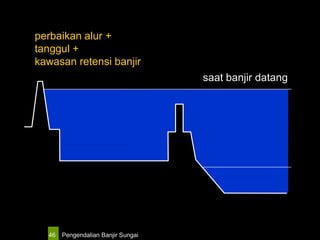

- 46. Pengendalian Banjir Sungai46 perbaikanalur + tanggul + kawasan retensi banjir saat banjir datang

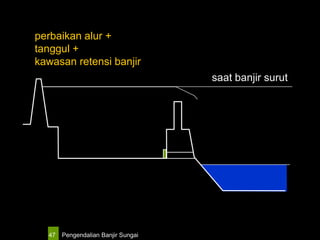

- 47. Pengendalian Banjir Sungai47 perbaikanalur + tanggul + kawasan retensi banjir saat banjir surut

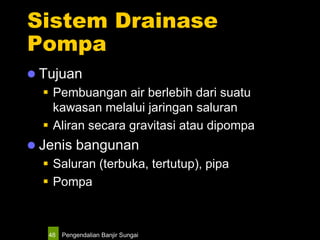

- 48. Pengendalian Banjir Sungai48 SistemDrainase Pompa Tujuan Pembuangan air berlebih dari suatu kawasan melalui jaringan saluran Aliran secara gravitasi atau dipompa Jenis bangunan Saluran (terbuka, tertutup), pipa Pompa
- 49.
- 50.
- 51.
