MERANCANG DATABASE PARKIR KENDARAAN
Sebagai tempat studi kasus dari aplikasi yang akan dibuat adalah parkir kendaraan. Dengan
adanya aplikasi ini, diharapkan ketika kendaraan masuk maka petugas parkir dapat mencatat
data kendaraan secara elektronis menggunakan computer, sehingga dapat memperkecil tingat
pencurian dan dapat melakukan pengecekan data sewaktu-waktu data kendaraan dibutuhkan.
Dari gambaran di atas, yang perlu anda buat adalah sebuah aplikasi yang dapat membantu
untuk pencatatan setiap transaksi yang dilakukan, mulai dari data petugas, data kendaraan,
data parkir kendaraan masuk dan parkir kendaraan keluar secara cepat.
Mendeklarasikan Kasus dalam Bentuk Bahasa Model UML
Pekerjaan membuat table akan selalu anda lakukan setelah proses analisis system selesai. Pada
buku ini dibahas analisis awalnya dari pendeklarasian UML(Unifed Modeling Language), yaitu
menggunakan Use Case Karena ini paling sering digunakan dan cocok untuk kasus tersebut.
Selanjutnya akan dilakukan mapping ke tabel secara fisik.

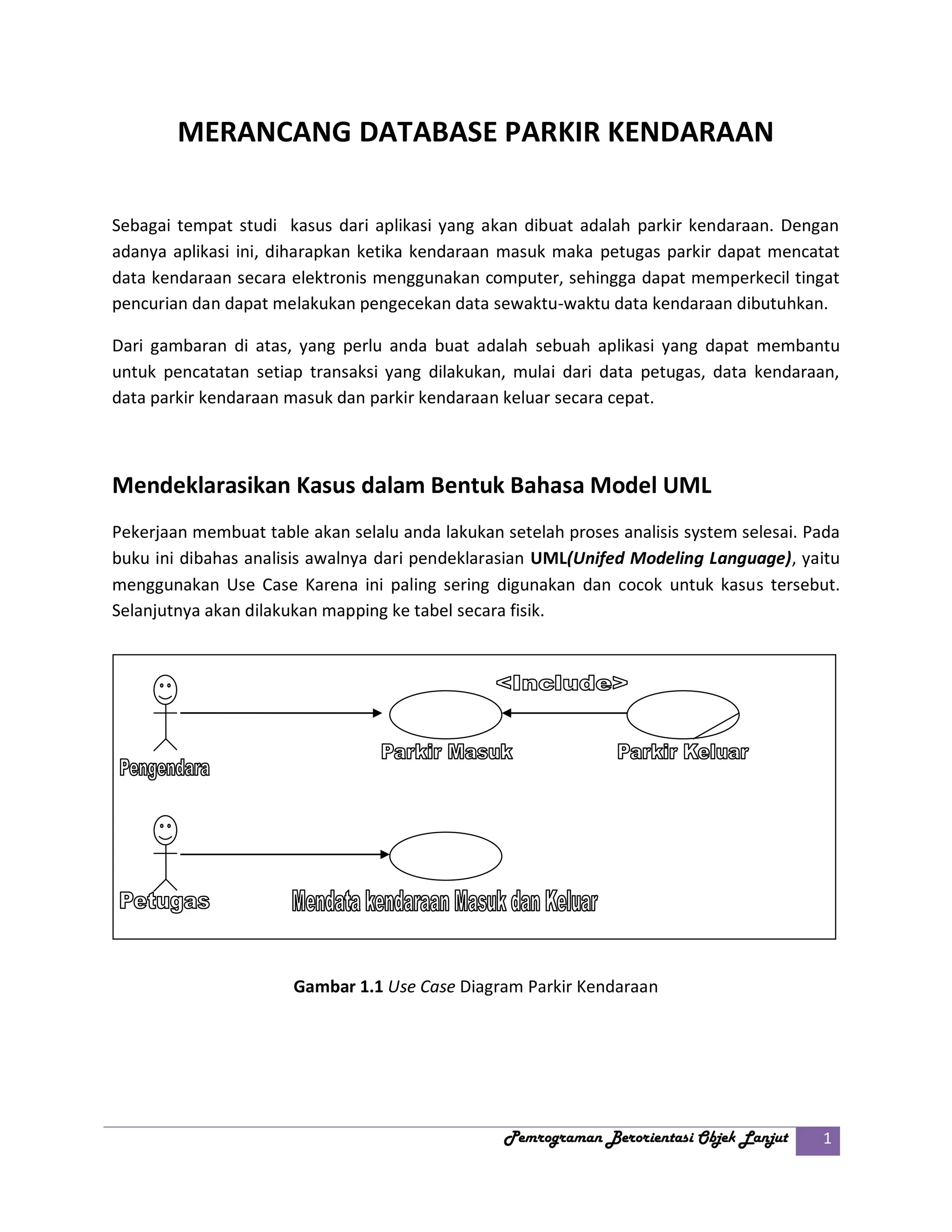

Gambar 1.1 Use Case Diagram Parkir Kendaraan

Pengendara sebagai pelaku pemarkir kendaraan akan melakukan registrasi data kendaraan
masuk dan registrasi kendaraan keluar. Sedangkan petugas sebagai orang yang
mengoperasikan aplikasi parkir kendaraan.
Membuat Database dan Tabel
Pada gambaran sebelumnya, sekarang anda perlu memikirkan seberapa besar database yang
akan diperlukan. Dari hasil pemikiran tersebut anda akan mengira-ira berapa dan apa tabel
yang akan digunaka sebagai media penyimpanan datanya.
Membuat Database
Dari analisis kami, untuk membuat aplikasi ini kita membutuhkan 3 tabel. Terdiri atas 2 tabel
master dan 1 tabel transaksi. Ketiga tabe tersebut berada di dalam nama database dbparkir.
C:Documents and Setting>mysql –uroot -p
Enter Password:Masukkan Password anda
Mysql> CREATE DATABASE dbparkir;
Query OK, 1 row affected (0.00 sec)
Selanjutnya, aktifkanlah database yang terbuat dengan perintah berikut:
Mysql> USE dbparir;
Database changed
Pernyataan “Database changed” di atas menandakan anda sekarang telah aktif di dalam
database dbparkir.
Membuat Tabel tbljnskendaraan
Tabel Jenis Kendaraan digunakan untuk merekam data semua jenis kendaraan. Dengan cara ini,
kita dapat mengelompokkan jenis kendaraan.Berikut desain tabelnya.
Tabel 1.1 Struktur Tabel tbljnskendaraan
Kolom Tipe Data Panjang
kodejenis * Char 2
jenis Varchar 40
tarif Char 10

Dari desain tabel di atas, anda dapat membuat dalam MySQL menggunakan perintah berikut:
mysql> create table tbljnsjendaraan(
kodejenis char(2) not null primary key,
jenis varchar(40),
tarif char(10)
);
Setelah perintah membuat tabel di atas dijalankan, sekarang anda telah memiliki tabel baru
bernama tbljnskendaraan.
Membuat Tabel tblpetugas
Tabel Jenis Kendaraan digunakan untuk merekam data semua petugas. Dengan cara ini, kita
dapat mengetahui petugas jaga parkir.Berikut desain tabelnya.
Tabel 1.2 Struktur Tabel tblpetugas
idpetugas * Char 4
nmpetugas Varchar 60
alamat Varchar 100
telp Varchar 15
mysql> create table tblpetugas(
idpetugas char(4) not null primary key,
nmpetugas varchar(60),
alamat varchar(100),
telp varchar(10)
);
bernama tblpetugas.
Membuat Tabel tblparkir
Tabel Jenis Kendaraan digunakan untuk merekam data semua kendaraan yang parkir. Dengan
cara ini, kita dapat mengetahui semua data kendaraan yang sedang parkir atau yang sudah
keluar.Berikut desain tabelnya.

Tabel 1.3 Struktur Tabel tblparkir
notiket * Char 10
tglparkir Varchar 40
Idpetugas ** Char 4
Noplat Varchar 10
kodejenis ** Char 2
jammasuk Varchar 20
jamkeluar Varchar 20
Bayar Char 10
Sisa Char 10
mysql> create table tblparkir(
notiket char(10) not null primary key,
tglparkir varchar(40),
idpetugas char(4),
noplat varchar(10),
kodejenis char(2),
jammasuk varchar(20),
jamkeluar varchar(20),
bayar char(10),
sisa char(10)
);
bernama tblparkir.
Relasi Antar Tabel
TblJnsKendaraan
kodejenis<PK>
jenis
tarif
TblPetugas
idpetugas<PK>
nmpetugas
alamat
telp
TblParkir
notiket<PK>
tglparkir
idpetugas<FK>
noplat
kodejenis<FK>
jammasuk
jamkeluar
bayar
sisa

Gambar 1.2 Hubungan Antar Tabel pada dbparkir
Tanda (PK) menunjukkan kunci utama, sedangkan (FK) adalah kunci tamu dengan diwujudkan
arah panahnya. Berikut bebarapa penjelasan relasi tabel tersebut.
 Relasi antar tabel jenis kendaraan pada tabel parkir kendaraan
Relasi dua tabel di atas memiliki hubungan one to many, artinya jenis kendaraan bisa
digunakan lebih dari sekali.
 Relasi antar tabel petugas pada tabel parkir kendaraan
Relasi dua tabel di atas memiliki hubungan one to many, artinya petugas bisa digunakan
lebih dari sekali.
MEMBUAT APLIKASI PARKIR KENDARAAN
Mulai dari bab ini kami akan membimbing anda untuk membuat proyek lengkap, yaitu dengan
objek kasus pada parkir kendaraan. Pada aplikasi yang dibuat, akan terjadi proses transaksi
parkir kendaraan masuk dan kendaraan keluar. Tentunya ada proses perhitungan pembayaran
jasa parkir. Dalam bonus CD buku ini, juga telah disertakan hasil studi kasus dan komponen
pendukung untuk pembuatan aplikasi yang dibahas pada bab ini. Anda bisa membaca bab ini
sebagai penjelasan lengkap dan langkah pembuatannya.
Dependency
Dependency ata ketergantungan adalah sebuah syarat ketersediaan sebuah tool berupa
modul terpisah maupun aplikasi lain agar bisa menjalankan aplikasi yang dimaksud. Dalam hal
ini setidaknya anda harus memasang Netbeans 6.0.1. Tentunya untuk bisa memasangnya juga
harus anda penuhi system requirement dari aplikasi tersebut. Untuk system operasi tentunya
anda bisa menggunakan Windows/Linux. Dalam hal ini kami menggunakan Windows 7 untuk uji
coba. Adapun tool yang lain, yang mesti anda pasang adalah sebagai berikut.
Ketergantungan Mesin
 Sistem Opersai Windows/Linux
 Netbeans 6.0.1
 Jasper Report 2.0.4
 MySQL(AppServ2.10.3 boleh menggunakan versi lain)

Ketergantungan Module/com objek maupun resource lain
 mysql-connector-java-5.1.6-bin untuk objek database yang siap dipakai
 Birosoft look and feel dan looks.jar sebagai tambahan untuk sekadar menambahkan
style atau tampilan saja(ini tidak wajib, sehingga tidak dibahas terlalu jauh agar tidak
mengurangi focus buku ini).
Persiapan Instalasi dan Folder Program
Kami sarankan pembaca mengikuti langkah-langkah yang ada dalam buku ini agar tidak
mengalami kesulitan/salah jalan. Kalau tidak mengikuti petunjuk ini, dikhawatirkan anda bisa
tersesat sejauh-jauhnya. Catatan: Anda tidak harus mengikuti langkah-langkah instalasi jika
sudah memiliki versi yang sama. Dalam buku tidak terlalu banyak memberikan hal-hal yang
dasar, bukan keharusan tetapi sangat dianjurkan bagi anda membaca buku edisi sebelumnya.
1. Instal netbeans 6 nama file installer-nya netbeans-6.0.1-ml-javase-windows.exe. klik
ganda kemudian lanjutkan dialognya sampai selesai.
2. Instal MySQL dan tool admin lewat Browser Client. Nama filenya appserv-win32-
2.5.10.exe. ikuti petunjuk dan jangan lupa untuk menyimpan nama password atau user-
nya agar Anda bisa mengakses halaman admin. Jika sampai lupa, anda selamanya tidak
bisa membuka database anda sendiri.
3. Siapkan folder khusus untuk membuat kode. Misalnya kami membuat folder
D:Aplikasi Parkir Kendaraan.
Membuat Koneksi Database.ini
database.ini digunakan untuk menghubungkan database MySQL dengan JAVA, database.ini
dibuat menggunakan Notepade.
Berikut langkah membuat koneksi database.ini:
1. Buatlah folder dengan nama folder lib pada direktori D:Aplikasi Parkir
KendaraanAplikasi Parkir Kendaraanlib.
2. Buatlah koneksi database.ini menggunakan notepade kemudian simapan dengan nama
database.ini.

Gambar 1.3 Koneksi database.ini
Membuat Project
Berikut langkah membuat projek baru :
1. Bukalah editor Netbeans, lalu buat project beru melalui menu File –> New Project,
sehingga muncul sebuah jendela New Project.
2. Pada kolom Categories pilih Java. Selanjutnya pada kolom projects pilih Java Desktop
Application, kemudian tekan tombol Next untuk melanjutkan.
Gambar 1.4 Jendela New Project
3. Isilah Project Name (sebagai nama proyek), Project Location (folder atau lokasi
program), Application Class (nama file atau kelas), dan nama kelas utama seperti
berikut ini.

Gambar 1.5 Penambahan File Project
Dari gambar di atas, perhatikan isian Application Class yang terisi otomatis ketika anda
memberikan nilai pada nama Project name: “Aplikasi Parkir Kendaraan”. Netbeans secara
default menyiapkan paket bernama aplikasi parkir kendaraan dan kelas utama aplikasi parkir
kendaraan.App. Berarti kita membuat kelas aplikasi parkir kendaraanApp berada dalam paket
aplikasi parkir kendaraan.
4. Pada kolom Choose Application Shell pilih Basic Application, anda bisa menyesuaikan
foldernya dengan computer anda.
5. Jiksa sudah, klik tombol Finish.
Gambar 1.6 Tampilan Pertama Project Baru
Secara default terdapat tiga kelas dalam paket aplikasi parkir kendaraan ini. Anda bisa melihat
dalam jendela inspector, antara lain:

 AplikasiParkirKendaraanApp.java sebagai kelas utama yang pertama kali dijalankan.
 AplikasiParkirKendaraanAboutBox.java form info program atau tentang program.
 AplikasiParkirKendaraanView.java menampilkan menu.
6. Langkah selanjutnya kita akan membuat Database.java dengan cara klik kanan New ->
Java Class , kemudian masukkan kode program seperti dibawah ini.
Gambar 1.7 Membuat Java Class File
package aplikasiparkirkendaraan;
import java.io.FileInputStream;
import java.util.Properties;
import javax.swing.JOptionPane;
/**
*
* @author REVOLPER
*/
public class Database {
public Properties mypanel, myLanguage;
private String strNamePanel;
public Database(){
}
public String SettingPanel(String nmPanel){
try {
mypanel = new Properties();
mypanel.load(new FileInputStream("lib/database.ini"));
strNamePanel = mypanel.getProperty(nmPanel);
} catch (Exception e) {
JOptionPane.showMessageDialog(null,"Tidak ada koneksi","Error",
JOptionPane.INFORMATION_MESSAGE);
System.err.println(e.getMessage());
System.exit(0);
}
return strNamePanel;
}
}

Membuat Menu Utama
Selanjutnya kita akan memperbaiki kelas AplikasiParkirKendaraanView agar menjadi sebuah
menu utama yang bisa dipakai untuk aplikasi parkir kendaraan. Langkah pertama adalah
menambahkan menu, yaitu:
1. Pilih menu File pada desain form kelas AplikasiParkirKendaraanView, klik kanan pilih
Add Form Palette –> Menu item.
Gambar 1.8 Penambahan Menu Baru
2. Sehingga muncul menu baru seperti pada gambar berikut.
Gambar 1.9 Tampilan Menu Baru
3. Sekarang kita bisa memindahkan posisi menu baru itu dengan melakukan drag ke atas
ataupun kebawah. Untuk melakukan perubahan teks menu, klik kanan pada menu dan
pilih Edit Text. Selanjutnya masukkan judul menu yang anda inginkan, misalnya Data
Jenis Kendaraan.

Gambar 1.10 Mengganti Text Menu
Gambar 1.11 Tampilan Menu yang Sudah Di edit
4. Untuk mengubah nama variable objeknya, klik kanan menu item. Pilih Change Variabel
Name…, kemudian ketikkan nama variabelnya.
5. Sekarang, tambahkan semua kebutuhan menu, sehingga menjadi gambar berikut.

Gambar 1.12 Submenu File
Gambar 1.13 Submenu Transaksi
Gambar 1.14 Submenu Report
Gambar 1.15 Submenu Help

Gambar 1.16 Hierarki Semua Menu Utama
Memasang File Jar(Setting Class Path)
Memasang file jar ke dalam aplikasi adalah pekerjaan yang sangat penting, karena dengan
begitu integritas dan fleksibilitas untuk pengembangan program sangat mudah. Mungkin anda
pernah memahami bagaimana file dll dalam windows bekerja. Dengan adanya sebuah dll
tertentu, bisa dipakai secara bersama-sama oleh aplikasi lain. Dalam aplikasi ini, kita akan
memasang distribusi file sebagai komponen penghubung database. Buatlah susunan folder
program dan setingan file jar yang sudah disiapkan:
1. Buatlah folder com pada folder D:Aplikasi Parkir KendaraanAplikasi Parkir
Kendaraankemudian kopi file mysql-connector-java-5.1.6-bin.
2. Buatlah folder com pada direktori folder D:Aplikasi Parkir KendaraanAplikasi Parkir
Kendaraansrc kemudian kopi folder BIROSOFT yang berguna sebagai skin/style
program
Gambar 1.17 Folder Program

Memasang Skin yang Terdapat Pada Folder BIROSOFT
1. Untuk memasang skin silahkan anda buka AplikasiParkirKendaraanApp.java
2. Masukkan Kode program seperti berikut:
public static void main(String[] args) {
try {
launch(AplikasiParkirKendaraanApp.class,args);
UIManager.setLookAndFeel("com.birosoft.liquid.LiquidLookAndFeel");
} catch (ClassNotFoundException ex) {
System.out.println(ex);
} catch (InstantiationException ex) {
} catch (IllegalAccessException ex) {
} catch (UnsupportedLookAndFeelException ex) {
}
}
Catatan:pada saat anda mengetikkan perintah UIManager.setLookAndFeel(“….”)
Akan tampil lambang lampu boklam silahkan anda klik kanan lampu boklam tersebut kemudian
pilih Surround with try-catch.
Memasang Driver MySQL
Untuk bisa melakukan hubungan atau koneksi dengan database MySQL, Anda harus memasang
driver-nya. Caranya adalah:
1. Dari jendela Project pilih Libraries kemudian klik kanan pilih Add JAR/Folder… kemudian
klik Open.
Gambar 1.18 Penentuan File Driver MySQL sendiri

Membuat Desain Form Data Jenis Kendaraan
Sekarang saatnya membuat form data jenis kendaraan agar petugas dapat mengetahu dan
menginput jenis kendaraan. Lakukan beberapa langkah berikut ini:
1. Buatlah file baru dalam paket AplikasiParkirKendaraan, dengan cara klik kanan paket
AplikasiParkirKendaraan, Pilih New -> Other…, sehingga muncul jendela New File.
Gambar 1.19 Membuat Objek Baru
2. Pada kolom Categories, pilih Swing GUI Forms, pada kolom File Type pilih saja
JInternalFrame Form. Kemudian klik tombol Next sehingga muncul jendela New
JInternalFrame Form.
Gambar 1.20 Membuat Form JInternalFrame Form

3. Pada jendela New JInternalFrame Form, isikan Frmjnskendaraan pada kotak isian Class
Name, dan Package pilih aplikasiparkirkendaraan, lalu tekan tombol Finish untuk
mengakhiri.
Gambar 1.21 Menentukan Nama Form JInternalFrame Form
Gambar 1.22 Desain Form Baru
4. Desainlah form yang baru anda ciptakan seperti gambar dibawah ini:

Gambar 1.23 Desain Form Data Jenis Kendaraan
Syntax Program
1. Pada bagian import tambahkan dibawah baris package aplikasiparkirkendaraan sepeti kode berikut:
import javax.swing.*;
import java.awt.*;
import java.awt.event.*;
import java.sql.*;
2. Pada bagian public class Frmjeniskendaraan extends javax.swing.JInternalFrame tambahkan kode
berikut:
public class Frmjeniskendaraan extends javax.swing.JInternalFrame {
Database dbsetting;
String driver,database,user,pass,userLogin;
private Object tabel;
/** Creates new form Frmjeniskendaraan */
public Frmjeniskendaraan() {
initComponents();
//setting form agar pada saat di tampilkan berada pada posisi senter/tengah
Dimension screenSize=Toolkit.getDefaultToolkit().getScreenSize();
Dimension frameSize=this.getSize();
jTextEdit
JButton
JTable
JLabel

if(frameSize.height > screenSize.height){
frameSize.height=screenSize.height;
}
if(frameSize.width > screenSize.width){
frameSize.width=screenSize.width;
}
this.setLocation((screenSize.width - frameSize.width) / 2,
(screenSize.height = screenSize.height) / 6);
//setting untuk memanggil koneksi Database.ini
dbsetting = new Database();
driver = dbsetting.SettingPanel("DBDriver");
database = dbsetting.SettingPanel("DBDatabase");
user = dbsetting.SettingPanel("DBUsername");
pass = dbsetting.SettingPanel("DBPassword");
table.setModel(tableModel);
Tabel(table, new int[]{90,400,90,});
setDefaultTable();
SetEditOff();
}
3. Buatlah kode program diatas // Variables declaration - do not modify untuk menampilkan data pada
tabel seperti berikut:
private javax.swing.table.DefaultTableModel tableModel=getDefaultTabelModel();
private void Tabel(javax.swing.JTable tb, int lebar[] ) {
tb.setAutoResizeMode(JTable.AUTO_RESIZE_OFF);
int kolom=tb.getColumnCount();
for(int i=0;i < kolom;i++) {
javax.swing.table.TableColumn tbc=tb.getColumnModel().getColumn(i);
tbc.setPreferredWidth(lebar[i]);
tb.setRowHeight(17);
}
}
private javax.swing.table.DefaultTableModel getDefaultTabelModel() {
return new javax.swing.table.DefaultTableModel(
new Object[][] {},
new String [] {"Kode Jenis","Jenis Kendaraan","Tarif"}
){
boolean[] canEdit = new boolean[]{
false, false, false, false
};
public boolean isCellEditable(int rowIndex, int columnIndex){
return canEdit[columnIndex];

}
};
}
String data[]=new String[3];
private void setDefaultTable() {
String stat ="";
try {
Class.forName(driver);
Connection kon = DriverManager.getConnection(database,user,pass);
Statement stt = kon.createStatement();
String SQL = "SELECT * FROM tbljnskendaraan";
ResultSet res = stt.executeQuery(SQL);
while(res.next()){
data[0] = res.getString(1);
tableModel.addRow(data);
}
res.close();
stt.close();
kon.close();
} catch (Exception ex) {
System.err.println(ex.getMessage());
}
}
4. Buatlah kode program untuk menampilkan data yang sudah tersimpan di database, letakkan
disembarang tempat yang memiliki space kosong seperti berikut ini:
int row = 0;
public void Tampil(){
row = table.getSelectedRow();
KodeJenis.setText(tableModel.getValueAt(row, 0).toString());
Jenis.setText(tableModel.getValueAt(row, 1).toString());
Tarif.setText(tableModel.getValueAt(row, 2).toString());
Save.setEnabled(false);
Update.setEnabled(true);
Delete.setEnabled(true);
SetEditOn();
}

5. Buatlah perintah BersihData,SetEditOff, dan SetEditON disembarang tempat yang memiliki space kosong
seperti berikut ini:
public void BersihData(){
KodeJenis.setText("");
Jenis.setText("");
Tarif.setText("");
}
public void SetEditOff(){
KodeJenis.setEnabled(false);
Jenis.setEnabled(false);
Tarif.setEnabled(false);
}
public void SetEditOn(){
KodeJenis.setEnabled(true);
Jenis.setEnabled(true);
Tarif.setEnabled(true);
}
6. Buatlah kode program AddNew dengan mengklik kanan button AddNew ->evens -> action ->
ActionPerformed.
private void AddNewActionPerformed(java.awt.event.ActionEvent evt) {
// TODO add your handling code here:
BersihData();
KodeJenis.requestFocus();
Save.setEnabled(true);
Update.setEnabled(false);
Delete.setEnabled(false);
SetEditOn();
}
7. Buatlah kode program save dengan mengklik kanan button save ->evens -> action -> ActionPerformed.
private void SaveActionPerformed(java.awt.event.ActionEvent evt) {
String KJ=KodeJenis.getText();
String J=Jenis.getText();
String T=Tarif.getText();
if ((KJ.isEmpty()) | (J.isEmpty()) |(T.isEmpty()))
{JOptionPane.showMessageDialog(null,"data tidak boleh kosong, silahkan dilengkapi");
}else {

try {
String SQL = "insert into tbljnskendaraan values('"+KodeJenis.getText()+"',"+
"'"+Jenis.getText()+"',"+
"'"+Tarif.getText()+"')";
stt.executeUpdate(SQL);
data[0] = KodeJenis.getText();
data[1] = Jenis.getText();
data[2] = Tarif.getText();
tableModel.insertRow(0, data);
stt.close();
kon.close();
BersihData();
SetEditOff();
}
}
}
8. Buatlah kode program even Click dengan mengklik kanan table(grid) ->evens -> Mouse ->
MouseClicked.
private void tableMouseClicked(java.awt.event.MouseEvent evt) {
if (evt.getClickCount()==1) {
Tampil();
}
}
9. Buatlah kode program Update dengan mengklik kanan button Update ->evens -> action ->
ActionPerformed.
private void UpdateActionPerformed(java.awt.event.ActionEvent evt) {
String KJ=KodeJenis.getText();
String J=Jenis.getText();
String T=Tarif.getText();
if ((KJ.isEmpty()) | (J.isEmpty()) |(T.isEmpty()))

}else {
try {
String SQL = "Update tbljnskendaraan set jenis='"+Jenis.getText()+"',"+
"tarif='"+Tarif.getText()+"'"+
"Where kodejenis='"+KodeJenis.getText()+"'";
tableModel.removeRow(row);
tableModel.insertRow(row,data);
stt.close();
kon.close();
BersihData();
SetEditOff();
}
}
}
10. Buatlah kode program Delete dengan mengklik kanan button Delete ->evens -> action ->
ActionPerformed.
private void DeleteActionPerformed(java.awt.event.ActionEvent evt) {
try {
String SQL = "delete from tbljnskendaraan where kodejenis='"+KodeJenis.getText()+"'";
stt.close();
kon.close();
BersihData();

SetEditOff();
}
}
11. Buatlah kode program validasi untuk kodejenis dengan cara klik kanan pada KodeJenis[jTextField] pilih
evens -> Key -> KeyTyped.
private void KodeJenisKeyTyped(java.awt.event.KeyEvent evt) {
// Hanya bisa diinput 2 digit
if(KodeJenis.getText().length()>1)
evt.consume();
//hanya bisa diinput dengan angka saja
char c =evt.getKeyChar();
if(!Character.isDigit(c))
evt.consume();
}
12. Buatlah kode program validasi angka pada tarif dengan cara klik kanan pada Tarif[jTextField] pilih evens
-> Key -> KeyTyped.
private void TarifKeyTyped(java.awt.event.KeyEvent evt) {
evt.consume();
}
13. Buatlah kode program Close dengan mengklik kanan button Close ->evens -> action -> ActionPerformed.
private void CloseActionPerformed(java.awt.event.ActionEvent evt) {
JOptionPane.showMessageDialog(null,"Yakiin Keluar..?","Informasi",
this.dispose();
}
14. Untuk menjalankan program yang sudah anda buat anda harus memanggil program di menu utama yaitu
aplikasiparkirkendaraanView.java, silahkan anda ketikkan kode program dengan cara klik kanan sub
menu Data Jenis Kendaraan pilih Evens -> Actiom -> ActionPerformed kemudian ketikkan kode program
seperti berikut:

Gambar 1.24 Perintah Evens sub Menu Data Jenis Kendaraan
private void MenuKendaraanActionPerformed(java.awt.event.ActionEvent evt) {
Frmjeniskendaraan frmjeniskendaraan=new Frmjeniskendaraan();
jDesktopPane1.add(frmjeniskendaraan, javax.swing.JLayeredPane.DEFAULT_LAYER);
frmjeniskendaraan.show();
}
15. Jalankan Program kemudian klik menu Data Jenis Kendaraan maka akan tampil seperti berikut:
Gambar 1.25 Tampilan Program Data Jenis Kendaraan

Membuat Desain Form Data Petugas
Sekarang saatnya membuat form data petugas untuk mengetahui siapa petugas yang sedang
bertugas. Lakukan beberapa langkah berikut ini:
7. Pada jendela New JInternalFrame Form, isikan Frmpetugas pada kotak isian Class Name,
dan Package pilih aplikasiparkirkendaraan, lalu tekan tombol Finish untuk mengakhiri.

Gambar 1.30 Desain Form Data Petugas
Syntax Program
1. Pada bagian import tambahkan dibawah baris package aplikasiparkirkendaraan sepeti kode
berikut:
import java.awt.*;
import java.sql.*;
2. Pada bagian public class Frmpetugas extends javax.swing.JInternalFrame tambahkan kode
berikut:
public class Frmpetugas extends javax.swing.JInternalFrame {
Database dbsetting;
/** Creates new form Frmpetugas */
public Frmpetugas() {
initComponents();
//setting form agar pada saat di tampilkan berada pada posisi senter/tengah
jTextEdit
JButton
JTable
JLabel

}
}
Tabel(table, new int[]{70,250,300,70});
setDefaultTable();
SetEditOff();
}
3. Buatlah kode program diatas // Variables declaration - do not modify untuk menampilkan
data pada tabel seperti berikut:
}
}
new Object[][] {},
new String [] {"ID Petugas","Nama Petugas","Alamat Petugas","Telpon"}
){
};

}
};
}
String stat ="";
try {
String SQL = "SELECT * FROM tblpetugas";
while(res.next()){
}
res.close();
stt.close();
kon.close();
}
}
int row = 0;
IDPetugas.setText(tableModel.getValueAt(row, 0).toString());
NMPetugas.setText(tableModel.getValueAt(row, 1).toString());
Alamat.setText(tableModel.getValueAt(row, 2).toString());
Telp.setText(tableModel.getValueAt(row, 3).toString());
SetEditOn();
}
5. Buatlah perintah BersihData,SetEditOff, dan SetEditON disembarang tempat yang memiliki space kosong
seperti berikut ini:

IDPetugas.setText("");
NMPetugas.setText("");
Alamat.setText("");
Telp.setText("");
}
public void SetEditOff(){
IDPetugas.setEnabled(false);
NMPetugas.setEnabled(false);
Alamat.setEnabled(false);
Telp.setEnabled(false);
}
public void SetEditOn(){
IDPetugas.setEnabled(true);
NMPetugas.setEnabled(true);
Alamat.setEnabled(true);
Telp.setEnabled(true);
}
ActionPerformed.
BersihData();
IDPetugas.requestFocus();
SetEditOn();
}
String IP=IDPetugas.getText();
String NP=NMPetugas.getText();
String A=Alamat.getText();
String T=Telp.getText();
if ((IP.isEmpty()) | (NP.isEmpty()) |(A.isEmpty() | (T.isEmpty()))) {
JOptionPane.showMessageDialog(null,"data tidak boleh kosong, silahkan dilengkapi");

}else {
try {
String SQL = "insert into tblpetugas values('"+IDPetugas.getText()+"',"+
"'"+NMPetugas.getText()+"',"+
"'"+Alamat.getText()+"',"+
"'"+Telp.getText()+"')";
data[0] = IDPetugas.getText();
data[1] = NMPetugas.getText();
data[2] = Alamat.getText();
data[3] = Telp.getText();
stt.close();
kon.close();
BersihData();
SetEditOff();
}
}
}
MouseClicked.
Tampil();
}
}
ActionPerformed.
String IP=IDPetugas.getText();
String NP=NMPetugas.getText();
String A=Alamat.getText();

String T=Telp.getText();
if ((IP.isEmpty()) | (NP.isEmpty()) |(A.isEmpty() | (T.isEmpty()))) {
}else {
try {
String SQL = "Update tblpetugas set nmpetugas='"+NMPetugas.getText()+"',"+
"alamat='"+Alamat.getText()+"',"+
"telp='"+Telp.getText()+"'"+
"Where idpetugas='"+IDPetugas.getText()+"'";
stt.close();
kon.close();
BersihData();
SetEditOff();
}
}
}
ActionPerformed.
try {
String SQL = "delete from tblpetugas where idpetugas='"+IDPetugas.getText()+"'";

stt.close();
kon.close();
BersihData();
SetEditOff();
}
}
11. Buatlah kode program validasi untuk idpetugas dengan cara klik kanan pada IDPetugas[jTextField] pilih
private void IDPetugasKeyTyped(java.awt.event.KeyEvent evt) {
if(IDPetugas.getText().length()>3)
evt.consume();
evt.consume();
}
12. Buatlah kode program validasi angka pada telpon dengan cara klik kanan pada Telp[jTextField] pilih
private void TelpKeyTyped(java.awt.event.KeyEvent evt) {
if(Telp.getText().length()>14)
evt.consume();
evt.consume();
}

this.dispose();
}
menu Data Petugas pilih Evens -> Actiom -> ActionPerformed kemudian ketikkan kode program seperti
berikut:
Gambar 1.31 Perintah Evens sub Menu Data Petugas
private void MenuPetugasActionPerformed(java.awt.event.ActionEvent evt) {
Frmpetugas frmpetugas=new Frmpetugas();
jDesktopPane1.add(frmpetugas, javax.swing.JLayeredPane.DEFAULT_LAYER);
frmpetugas.show();
}
15. Jalankan Program kemudian klik menu Data Petugas maka akan tampil seperti berikut:
Gambar 1.32 Tampilan Program Data Petugas

Membuat Desain Form Data Parkir Kendaraan Masuk

11. Pada jendela New JInternalFrame Form, isikan Frmparkirmasuk pada kotak isian Class
mengakhiri.

Gambar 1.37 Desain Form Data Parkir Kendaraan Masuk
Syntax Program
berikut:
import java.awt.*;
import java.sql.*;
import java.util.Date;
2. Pada bagian public class Frmpetugas extends javax.swing.JInternalFrame tambahkan kode
berikut:
public class Frmparkirmasuk extends javax.swing.JInternalFrame {
Database dbsetting;
/** Creates new form Frmparkirmasuk */
jTextEdit
JButton
JTable
JLabel
jTextEdit

public Frmparkirmasuk() {
initComponents();
// Setting untuk mengatur posisi form
Dimension screenSize = Toolkit.getDefaultToolkit().getScreenSize();
Dimension frameSize = this.getSize();
if (frameSize.height > screenSize.height) {
frameSize.height = screenSize.height;
}
if (frameSize.width > screenSize.width) {
frameSize.width = screenSize.width;
}
Tabel(table, new int[]{70, 90, 70, 70, 70, 70, 70, 70, 70, 70, 70});
setDefaultTable();
TampilComboPetugas();
TampilComboKendaraan();
}
3. Buatlah kode program diatas // Variables declaration - do not modify untuk menampilkan
data pada tabel seperti berikut:
}
}
new Object[][] {},

new String [] {"No.Tiket","Tanggal","ID Petugas","Nomor Plat","Kode Jenis","Jam Masuk","Jam
Keluar","Bayar","Sisa"}
){
};
}
};
}
String stat ="";
try {
String SQL = "SELECT * FROM tblparkir";
while(res.next()){
}
res.close();
stt.close();
kon.close();
}
}
4. Buatlah kode program TampilComboKendaraan, letakkan disembarang tempat yang memiliki
space kosong, seperti berikut ini :
public void TampilComboKendaraan(){

try {
Statement stt = kon.createStatement(ResultSet.TYPE_SCROLL_INSENSITIVE,
ResultSet.CONCUR_UPDATABLE);
String SQL = "SELECT * FROM tbljnskendaraan";
while(res.next()){
KodeJenis.addItem(res.getString("kodejenis"));
}
} catch (SQLException ex) {
}
}
5. Buatlah kode program untuk menampilkan data kombo kendaraan dengan cara klik Evens -> Item ->
ItemStateCanged.
private void KodeJenisItemStateChanged(java.awt.event.ItemEvent evt) {
try {
String SQL = "SELECT * FROM tbljnskendaraan where kodejenis='"+
KodeJenis.getSelectedItem().toString()+"'";
res.absolute(1);
Jenis.setText(res.getString("jenis"));
Tarif.setText(res.getString("tarif"));
}
}
6. Buatlah kode program TampilComboPetugas, letakkan disembarang tempat yang memiliki
space kosong, seperti berikut ini :
public void TampilComboPetugas(){
try {
String SQL = "SELECT * FROM tblpetugas";
while(res.next()){
IDPetugas.addItem(res.getString("idpetugas"));
}

}
}
7. Buatlah kode program untuk menampilkan data kombo kendaraan dengan cara klik Evens -> Item ->
ItemStateCanged.
private void IDPetugasItemStateChanged(java.awt.event.ItemEvent evt) {
try {
String SQL = "SELECT * FROM tblpetugas where idpetugas='"+
IDPetugas.getSelectedItem().toString()+"'";
res.absolute(1);
NMPetugas.setText(res.getString("nmpetugas"));
}
}
int row = 0;
NoTiket.setText(tableModel.getValueAt(row, 0).toString());
TglParkir.setText(tableModel.getValueAt(row, 1).toString());
IDPetugas.setSelectedItem(tableModel.getValueAt(row, 2).toString());
NoPlat.setText(tableModel.getValueAt(row, 3).toString());
KodeJenis.setSelectedItem(tableModel.getValueAt(row, 4).toString());
JamMasuk.setText(tableModel.getValueAt(row, 5).toString());
JamKeluar.setText(tableModel.getValueAt(row, 6).toString());
Bayar.setText(tableModel.getValueAt(row, 7).toString());
Sisa.setText(tableModel.getValueAt(row, 8).toString());
}
9. Buatlah perintah BersihData disembarang tempat yang memiliki space kosong seperti berikut ini:
TglParkir.setText("");

NoTiket.setText("");
NoPlat.setText("");
KodeJenis.setSelectedIndex(0);
Jenis.setText("");
Tarif.setText("");
JamMasuk.setText("");
JamKeluar.setText("");
Bayar.setText("");
Sisa.setText("");
}
ActionPerformed.
BersihData();
TanggalOtomatis();
}
String NT=NoTiket.getText();
String TGP=TglParkir.getText();
String IDP=IDPetugas.getSelectedItem().toString();
String NP=NoPlat.getText();
String KJ=KodeJenis.getSelectedItem().toString();
String JM=JamMasuk.getText();
if ((NT.isEmpty()) | (TGP.isEmpty()) |(IDP.isEmpty())|(NP.isEmpty()|(KJ.isEmpty()|(JM.isEmpty()))))
}else {
try {
String SQL = "insert into tblparkir values('"+NoTiket.getText()+"',"+
"'"+TglParkir.getText()+"',"+

"'"+IDPetugas.getSelectedItem()+"',"+
"'"+NoPlat.getText()+"',"+
"'"+KodeJenis.getSelectedItem()+"',"+
"'"+JamMasuk.getText()+"',"+
"'"+JamKeluar.getText()+"',"+
"'"+Bayar.getText()+"',"+
"'"+Sisa.getText()+"')";
data[0] = NoTiket.getText();
data[1] = TglParkir.getText();
data[2] = IDPetugas.getSelectedItem().toString();
data[3] = NoPlat.getText();
data[4] = KodeJenis.getSelectedItem().toString();
data[5] = JamMasuk.getText();
data[6] = JamKeluar.getText();
data[7] = Bayar.getText();
data[8] = Sisa.getText();
stt.close();
kon.close();
BersihData();
}
}
}
MouseClicked.
Tampil();
}
}
ActionPerformed.
String TGP=TglParkir.getText();
String IDP=IDPetugas.getSelectedItem().toString();

String KJ=KodeJenis.getSelectedItem().toString();
String JM=JamMasuk.getText();
if ((NT.isEmpty()) | (TGP.isEmpty())|(IDP.isEmpty()) | (NP.isEmpty()|(KJ.isEmpty()|(JM.isEmpty()))))
}else {
try {
String SQL = "Update tblparkir Set tglparkir='"+TglParkir.getText()+"',"+
"idpetugas='"+IDPetugas.getSelectedItem()+"',"+
"noplat='"+NoPlat.getText()+"',"+
"kodejenis='"+KodeJenis.getSelectedItem()+"',"+
"jammasuk='"+JamMasuk.getText()+"',"+
"jamkeluar='"+JamKeluar.getText()+"',"+
"bayar='"+Bayar.getText()+"',"+
"sisa='"+Sisa.getText()+"'"+
"Where notiket='"+NoTiket.getText()+"'";
stt.close();
kon.close();
BersihData();
}
}
}

ActionPerformed.
try {
String SQL = "delete from tblparkir where notiket='"+NoTiket.getText()+"'";
stt.close();
kon.close();
BersihData();
}
}
15. Buatlah kode program validasi untuk notiket dengan cara klik kanan pada NoTiket[jTextField] pilih evens
-> Key -> KeyTyped.
private void NoTiketKeyTyped(java.awt.event.KeyEvent evt) {
if(NoTiket.getText().length()>9)
evt.consume();
evt.consume();
}
16. Buatlah kode program validasi angka pada nopol dengan cara klik kanan pada NoPol[jTextField] pilih

private void NoPlatKeyTyped(java.awt.event.KeyEvent evt) {
if(NoPlat.getText().length()>9)
evt.consume();
}
this.dispose();
}
18. Buatlah kode program untuk menampilkan tanggal secara otomatis disembarang tempat yang memiliki
space kosong seperti berikut :
public void TanggalOtomatis(){
Date tanggal = new Date();
JamMasuk.setText(""+ (String.format("%1$tH:%1$tM:%1$tS",tanggal)));
TglParkir.setText(""+ (String.format("%1$td:%1$tb:%1$tY",tanggal)));
}
menu Data Parkir Kendaraan Masuk pilih Evens -> Actiom -> ActionPerformed kemudian ketikkan kode
program seperti berikut:
Gambar 1.38 Perintah Evens sub Menu Data Parkir Kendaraan Masuk

private void MenuParkirINActionPerformed(java.awt.event.ActionEvent evt) {
Frmparkirmasuk frmparkirmasuk=new Frmparkirmasuk();
jDesktopPane1.add(frmparkirmasuk, javax.swing.JLayeredPane.DEFAULT_LAYER);
frmparkirmasuk.show();
}
20. Jalankan Program kemudian klik menu Data Parkir Kendaraan Masuk maka akan tampil seperti berikut:
Gambar 1.39 Tampilan Program Data Parkir Kendaraan Masuk
Membuat Desain Form Data Parkir Kendaraan Keluar

3. Pada jendela New JInternalFrame Form, isikan Frmparkirkeluar pada kotak isian Class
mengakhiri.

Gambar 1.44 Desain Form Data Parkir Kendaraan Keluar
Syntax Program
berikut:
import java.awt.*;
import java.sql.*;
import java.util.Date;
2. Pada bagian public class Frmparkirkeluar extends javax.swing.JInternalFrame tambahkan kode
berikut:
public class Frmparkirkeluar extends javax.swing.JInternalFrame {
Database dbsetting;
/** Creates new form Frmparkirkeluar */
public Frmparkirkeluar() {
initComponents();
jTextEdit
JButton
jTextEdit
JLabel
jButton

}
}
NoPlat.setEnabled(false);
NoTiket.setEnabled(false);
}
3. Buatlah perintah BersihData disembarang tempat yang memiliki space kosong seperti berikut ini:
TglParkir.setText("");
NoTiket.setText("");
IDPetugas.setText("");
NMPetugas.setText("");
NoPlat.setText("");
KodeJenis.setText("");
Jenis.setText("");
Tarif.setText("");
JamMasuk.setText("");
JamKeluar.setText("");
Bayar.setText("");
Sisa.setText("");
}
ActionPerformed.
BersihData();
NoTiket.requestFocus();
NoPlat.setEnabled(true);
NoTiket.setEnabled(true);
}

ActionPerformed.
String JK=JamKeluar.getText();
String BYR=Bayar.getText();
if ((NT.isEmpty())|(NP.isEmpty()|(JK.isEmpty()|(BYR.isEmpty())))) {
}else {
try {
String SQL = "Update tblparkir Set tglparkir='"+TglParkir.getText()+"',"+
"idpetugas='"+IDPetugas.getText()+"',"+
"noplat='"+NoPlat.getText()+"',"+
"kodejenis='"+KodeJenis.getText()+"',"+
"jammasuk='"+JamMasuk.getText()+"',"+
"jamkeluar='"+JamKeluar.getText()+"',"+
"bayar='"+Bayar.getText()+"',"+
"sisa='"+Sisa.getText()+"'"+
"Where notiket='"+NoTiket.getText()+"'";
stt.close();
kon.close();
BersihData();
}
}
}
6. Buatlah kode program padat jtextfield NoPolat klik kanan pilih events -> charet -> charetUpdate
private void NoPlatCaretUpdate(javax.swing.event.CaretEvent evt) {
try {

String SQL = "SELECT * FROM tblparkir where noplat='"+ NoPlat.getText().toString()+"'"+
"and notiket='"+NoTiket.getText().toString()+"'";
res.absolute(1);
TglParkir.setText(res.getString("tglparkir"));
IDPetugas.setText(res.getString("idpetugas"));
KodeJenis.setText(res.getString("kodejenis"));
JamMasuk.setText(res.getString("jammasuk"));
JamKeluar.setText(res.getString("jamkeluar"));
Bayar.setText(res.getString("bayar"));
Sisa.setText(res.getString("sisa"));
}
}
7. Buatlah kode program validasi untuk notiket dengan cara klik kanan pada NoTiket[jTextField] pilih evens
-> Key -> KeyTyped.
private void NoTiketKeyTyped(java.awt.event.KeyEvent evt) {
if(NoTiket.getText().length()>9)
evt.consume();
evt.consume();
}
8. Buatlah kode program validasi angka pada nopol dengan cara klik kanan pada NoPol[jTextField] pilih
private void NoPlatKeyTyped(java.awt.event.KeyEvent evt) {
if(NoPlat.getText().length()>9)
evt.consume();
}

this.dispose();
}
10. Buatlah kode program untuk menampilkan tanggal secara otomatis disembarang tempat yang memiliki
space kosong seperti berikut :
public void TanggalOtomatis(){
Date tanggal = new Date();
JamKeluar.setText(""+ (String.format("%1$tH:%1$tM:%1$tS",tanggal)));
}
11. Buatlah kode program AddNew1 dengan mengklik kanan button AddNew ->evens -> action ->
ActionPerformed
private void AddNew1ActionPerformed(java.awt.event.ActionEvent evt) {
TanggalOtomatis();
}
menu Data Parkir Kendaraan Keluar pilih Evens -> Actiom -> ActionPerformed kemudian ketikkan kode
program seperti berikut:
Gambar 1.45 Perintah Evens sub Menu Data Parkir Kendaraan Keluar
private void MenuParkirOUTActionPerformed(java.awt.event.ActionEvent evt) {
Frmparkirkeluar frmparkirkeluar=new Frmparkirkeluar();
jDesktopPane1.add(frmparkirkeluar, javax.swing.JLayeredPane.DEFAULT_LAYER);
frmparkirkeluar.show();
}

13. Jalankan Program kemudian klik menu Data Parkir Kendaraan Keluar maka akan tampil seperti berikut:
Gambar 1.46 Tampilan Program Data Parkir Kendaraan Keluar
Membuat ToolBar Pada Menu Utama
ToolBar adalah tombol berbentuk ikon atau yang dikenal dengan speed button atau Short Cut
yang biasanya terletak di bawah menu utama. Tombol ini bisa langsung membawa pengguna ke
jendela tertentu hanya dengan sekali klik saja. Sehingga tombol ini hampir pasti ada di setiap
aplikasi. Untuk membuta, masuk dalam form aplikasiparkirkendaraanView dan lakukan
langkah-langkah berikut :
1. Tambahkan JToolBar pada container mainPanel, perhatikan petunjuk berikut.

Gambar 1.47 Menambah ToolBar
Gambar 1.48 Menambah Tombo pada ToolBar
2. Selanjutnya tambahkan JBUtton pada ToolBar (lihat gambar dibawah). Untuk
menampilkan ikon, ubah propertis ikon (klik pada tombol ).
Gambar 1.49 Memilih Icon
Anda bisa mengambil ikon dealm paket/folder yang sudah anda siapkan sebelumnya. Sebagai
contoh, sebelumnya telah memasukkan file-file gambar dalam folder icon, file-file icon tersebut
bisa dipakai. Tentunya bisa membuat sendiri gambar-gambar ikon yang lebih menarik dan
cocok.
Pilih define as a Resource (menjadikan sebagai file dalam resource) tidak perlu dipih. Tekan
tombol OK pada jendela icon.

Hapus properti Text pada JButton tersebut, berikan variable namanya
SubMenuJenisKendaraan.
3. Berikan event klik pada jenis kendaraan dengan cara klik kanan, lalu pilih
SubMenuJenisKendaraan -> Events -> Action -> actionPerformed.
Selanjutnya masukkan perintah berikut:
private void SubMenuJenisKendaraanActionPerformed(java.awt.event.ActionEvent evt) {
Frmjeniskendaraan frmjeniskendaraan=new Frmjeniskendaraan();
jDesktopPane1.add(frmjeniskendaraan, javax.swing.JLayeredPane.DEFAULT_LAYER);
frmjeniskendaraan.show();
}
Gambar 1.50 Tombol pada ToolBar
4. Lakukan hal yang sama untuk membuat tombol Petugas,Kendaraan Parkir Masuk,
Kendaraan Parkir Keluar, dan Report. Sehingga toolbar menjadi seperti gambar di atas.
5. Berikut event pada tombol Petugas:
private void SubMenuPetugasActionPerformed(java.awt.event.ActionEvent evt) {
Frmpetugas frmpetugas=new Frmpetugas();
jDesktopPane1.add(frmpetugas, javax.swing.JLayeredPane.DEFAULT_LAYER);
frmpetugas.show();
}
6. Berikut event pada tombol Parkir Kendaraan Masuk:
private void SubMenuParkirKendaraanINActionPerformed(java.awt.event.ActionEvent evt) {
Frmparkirmasuk frmparkirmasuk=new Frmparkirmasuk();
jDesktopPane1.add(frmparkirmasuk, javax.swing.JLayeredPane.DEFAULT_LAYER);
frmparkirmasuk.show();
}
7. Berkut event pada tombol Parkir Kendaraan Keluar:

private void SubMenuParkirKendaraanOUTActionPerformed(java.awt.event.ActionEvent evt) {
Frmparkirkeluar frmparkirkeluar=new Frmparkirkeluar();
jDesktopPane1.add(frmparkirkeluar, javax.swing.JLayeredPane.DEFAULT_LAYER);
frmparkirkeluar.show();
}
8. Berikut event pada tombol Report:
private void SubMenuReportActionPerformed(java.awt.event.ActionEvent evt) {
FrmReport frmReport=new FrmReport();
jDesktopPane1.add(frmReport, javax.swing.JLayeredPane.DEFAULT_LAYER);
frmReport.show();
}
Sampai saat ini pembuatan aplikasi bisa dikatakan selesai.
MEMBUAT LAPORAN
Jika program aplikasi sudah selesai dibuat, kini giliran kita membuat halaman laporan dari
semua data yang ada. Berikut selengkapnya.
Mengenal JasperReport
JasperReport adalah sebuah tool yang sangat powerfull untuk membuat laporan dalam bentuk
PDF,HTML,XLS,RTF,ODT,CSV,TXT dan XML. Dengan kemampuan dan fleksibilitasnya yang sangat
tinggi, anda bisa membuat berbagai laporan berbentuk Chart, Crosstabs, Subreport, dan
kemampuan lain yang anda butuhkan.
Komponen yang Digunakan Untuk Membuat Report :
Silahkan klik kanan Libraries pilih Add JAR/Folder maka akan tampil seperti berikut:

Gambar 1.51 direktory Add JAR/Folder
Adapun file-file Jasper Report Engine yang harus dipilih adalah sebagai berikut:
Jasperreport-2.0.5.jar pada direktori d:Aplikasi Parkir
Kendaraanaplikasiparkirkendaraanlib
Commons-beanutils-1.7.jar pada direktori d:Aplikasi Parkir
Commons-collections-2.1.jar pada direktori d:Aplikasi Parkir
Commons-digester-1.7.jar pada direktori d:Aplikasi Parkir
Commons-logging-1.0.2.jar pada direktori d:Aplikasi Parkir
Commons-logging-api-1.0.2.jar pada direktori d:Aplikasi Parkir
Commons-javaflow-20060411.jar pada direktori d:Aplikasi Parkir
Jdt-compiler-3.1.1.jar pada direktori d:Aplikasi Parkir
Setelah anda mengambil semua file yang dibutuhkan seperti diatas maka langkah selanjutnya
anda harus melakukan pengidentifikasian berkas jrxml pada NetBeans dengan cara berikut:
 Buka menu tools -> Options, sehingga muncul jendela Options. Pada jendela tersebut
klik Advanced Option, sehingga muncul jendela Advanced Options.

 Dalam jendela Advanced Options, perhatikan sebelah kiri, pilih pada node IDE
Configuration -> System -> Object Types -> XML Objects.
 Masih pada jendela Advanced Options, lihat jendela bagian kanan. Ada properti
Extensions anda MIME Types, tekan pada tombol… yang ada di sampingnya, sehingga
muncul jendela XML Object – Extensions and MIME Types. Pada kotak isian item,
masukkan jrxml, kemudian tean Add, sehingga jrxml tersebut masuk dalam daftar item
List, lalu klik tombol OK. Dan tutup jendela-jendela Options tersebut.
Gambar 1.52 Berkas yang Dikenali Editor NetBeans
Mengenal IReports
IReport adalah sebuah tool yang digunakan untuk membuat desain laporan pada
JasperReports. Artinya, dengan fasilitas ini anda bisa membuat report dengan drag and drop,
bahkan secara otomatis (wizard). Sama dengan JasperReports, program ini lagi-lagi open
source. Pembuat program ini adalah Giulio Toffoli pada tahun 2005. Anda bisa mendapatkan
informasi dan distribusi filenya pada alamat http://ireport.sourceforget.net.
Instalasi IReport dan Konfigurasi Databasenya
Untuk menginstal IReport sebelumnya anda harus mempunya file install JasperReport, jika
sudah ada silahkan klik ganda file IReport-nb-0.9.1-windows-installer.exe. ini adalah distribusi
yang mendukung NetBeans. Jadi, sangat memudahkan pengguna NetBeans.

Gambar 1.53 Jendela Permulaan Pemasangan IReport
Gambar 1.54 Jendela Lisensi IReport

Gambar 1.55 Jendela Pemilihan Feature IReport
Gambar 1.56 Jendela Lokasi Program File IReport
Silahkan anda lanjutkan dengan mengklik tombol Next dan ikuti semua dialognya sampai
selesai.
Jalankan program iReport dengan cara masuk ke dalam Start menu Windows. Pilih JasperSoft -
> iReport-nb-0.9.1 -> iReport-nb-0.9.1, sehingga muncul jendela pembuka seperti pada gambar
berkut diikuti dengan halaman utama

Gambar 1.57 Jendela Splash Screen IReport
Gambar 1.58 Tampilan IReport
Setelah tampil jendela menu iReport anda harus memanggil koneksi mysql-connector-java-
5.1.6-bin dengan cara klik Tools -> Options -> classpath klik tombol Add JAR silahkan anda
ambil komponen mysql-connector-java-5.1.6-bin seperti gambar berikut:

Gambar 1.59 Tampilan Add JAR/Path to the classpath
Gambar 1.60 Tampilan Komponen yang sudah dipanggil
Gambar di atas adalah jendela iReport pertama kali. Sebelum membuat laporan, buatlah dulu
sebuah koneksi agar bisa membuka database anda. Dengan cara: pilih menu Tool -> Report
Datasource, sehingga muncul jendela seperti gambar berkut.

Gambar 1.61 Jendela Daftar Konfigurasi Koneksi
Selanjutnya tekan tombol New pada sebelah kanan, sehingga muncul jendela seperti gambar
berikut.
Gambar 1.62 Pemilihan JDBC
Selanjutnya, pilih Database JDBC dan klik tombol Next, Sehingga muncul jendela seperti pada
gambar berikut.

Gambar 1.63 Pengisian Konfigurasi Database
Untuk memastikan hasil dari koneksi database yang sudah dibuat klik tombol Test jika benar
maka akan tampil seperti gambar dibawah:
Gambar 1.64 Testing Koneksi Database

Membuat Laporan
Setelah anda selesai membuat koneksi database langkah selanjutnya silahkan anda membuat
laporan seperti berikut
1. Klik File -> Report Wizard maka akan tampil seperti gambar dibawah :
Gambar 1.65 Tampilan New Report
2. Ubahlah Report Name dan Location untuk menentukan dimana anda akan meletakkan
laporan.
3. Kemudian Klik tombol Next untuk melanjutkan perintah seperti gambar dibawah:
Gambar 1.66 Tampilan New Report steps 2

4. Ubahlah Connection / Data Source sesuai dengan koneksi yang anda buat , kemudian
silahkan anda is Query seperti gambar dibawah ini:
Gambar 1.67 Tampilan Query
5. Klik tombol Next maka akan tampil seperti gambar dibawah ini:
Gambar 1.68 Tampilan Hasil Query

6. Klik tombol Next seperti Gambar dibawah :
Gambar 1.69 Tampilan Hasil Query
7. Klik tombo Next dan silahkan anda isi Group1 dengan notiket dan Group2 dengan
noplat seperti gambar dibawah :
Gambar 1.70 Tampilan Group Report
8. Klik tombol Next maka akan tampil pilihan Layout/jenis report yang anda inginkan
seperti gambar dibawah ini:

Gambar 1.71 Tampilan Layout Report
Gambar 1.72 Tampilan Report
9. Untuk melihat hasil tekan Preview maka akan tampil seperti gambar dibawah ini:

Gambar 1.73 Tampilan Report Preview
10. Setelah selesai membuat report yang pertama silahkan anda membuat report kedua,
untuk report yang kedua kita tidak menggunakan report wizard tetapi kita akan coba
membuat report secara manual.
11. Klik File -> New Empty Report maka akan tampil seperti gambar dibawah ini:
Gambar 1.74 Tampilan New Report
12. Isilah Report Name dan Location sama seperti anda membuat report yang pertama
kemudian klik tombol Next maka akan tampil seperti gambar dibawah ini:

Gambar 1.75 Tampilan New Report Kosong
13. Kemudian setelah tampil report kosong tekan icon sebelah Preview kemudian isikan
Query seperti gambar dibawah ini:
Gambar 1.76 Tampilan Query

14. Setelah selesal silahkan anda masuk ke Report Inspector kemudian anda pilih
Parameter klik kanan pilih Add Parameter setelah terbentuk Parameter1 silahkan anda
ubah dengan cara meRename kemudian anda ubah menjadi NoTiket setelah selesai
anda mengubah nama parameter silahkan anda anda pilih Propertis pilih Default Value
Expression kemudian anda isikan angka sesua dengan notiket yang sudah anda simpan
kedatabase. Kemudian silahkan anda disain seperti gambar dibawah ini:
Gambar 1.77 Tampilan Report
15. Klik File -> New Empty Report maka akan tampil seperti gambar dibawah ini:
Gambar 1.78 Tampilan Report Preview

Membuat Desain Form Report
Sekarang saatnya membuat form report untuk mengetahui siapa petugas yang sedang
3. Pada jendela New JInternalFrame Form, isikan Frmreport pada kotak isian Class Name,
dan Package pilih aplikasiparkirkendaraan, lalu tekan tombol Finish untuk mengakhiri.

Gambar 1.78 Desain Form Data Report
Syntax Program
berikut:
import java.util.HashMap;
import net.sf.jasperreports.engine.JasperFillManager;
import net.sf.jasperreports.engine.JasperPrint;
import net.sf.jasperreports.engine.JasperReport;
import net.sf.jasperreports.engine.util.JRLoader;
import net.sf.jasperreports.view.JasperViewer;
import java.io.File;
import java.sql.Connection;
import java.sql.DriverManager;
import java.awt.*;
import java.sql.*;
import javax.swing.JOptionPane;
jButton
jButtonJLabel
jButton

2. Pada bagian public class FrmReport extends javax.swing.JInternalFrame tambahkan kode
berikut:
public class FrmReport extends javax.swing.JInternalFrame {
Database dbsetting;
/** Creates new form FrmReport */
public FrmReport() {
initComponents();
}
}
}
3. Buatlah kode program CetakALL dengan mengklik kanan button AddNew ->evens -> action ->
ActionPerformed.
private void CetakALLActionPerformed(java.awt.event.ActionEvent evt) {
try{
String NamaFile="src/report/RptParkirAll.jasper";
HashMap parameter = new HashMap();
Connection con = DriverManager.getConnection(database,user,pass);
File reportfile = new File(NamaFile);
JasperReport jasperReport =(JasperReport)JRLoader.loadObject(reportfile.getPath());
JasperPrint jasperPrint =JasperFillManager.fillReport(jasperReport, parameter, con);
JasperViewer.viewReport(jasperPrint,false);

JasperViewer.setDefaultLookAndFeelDecorated(true);
JOptionPane.showMessageDialog(null, "Data tidak dapat dicetak !",
"Cetak Data",JOptionPane.ERROR_MESSAGE);
}
}
4. Buatlah kode program CetakKode dengan mengklik kanan button AddNew ->evens -> action ->
ActionPerformed.
private void CetakKodeActionPerformed(java.awt.event.ActionEvent evt) {
try{
String NamaFile="src/report/RptParkirPerkode.jasper";
HashMap parameter = new HashMap();
parameter.put("NoTiket",NoTiket.getText());
Connection con = DriverManager.getConnection(database,user,pass);
File reportfile = new File(NamaFile);
JasperReport jasperReport =(JasperReport)JRLoader.loadObject(reportfile.getPath());
JasperPrint jasperPrint =JasperFillManager.fillReport(jasperReport, parameter, con);
JasperViewer.viewReport(jasperPrint,false);
JasperViewer.setDefaultLookAndFeelDecorated(true);
JOptionPane.showMessageDialog(null, "Data tidak dapat dicetak !",
"Cetak Data",JOptionPane.ERROR_MESSAGE);
}
}
5. Buatlah kode program Close dengan mengklik kanan button AddNew ->evens -> action ->
ActionPerformed.
this.dispose();
}

Pemrograman berorientasi-objek

Recommended

Recommended

More Related Content

What's hot

What's hot (20)

Viewers also liked

Viewers also liked (19)

Similar to Pemrograman berorientasi-objek

Similar to Pemrograman berorientasi-objek (20)

Recently uploaded

Recently uploaded (20)

Pemrograman berorientasi-objek
