Packetbeatの基礎から、IoTデバイス異常検知への応用まで

Packetbeatの基礎から、
IoTデバイス異常検知への応用まで
2017-07-31
Acroquest Technology
束野仁政(つかのさとゆき)
第20回Elasticsearch勉強会

自己紹介
• 束野仁政(Acroquest Technology株式会社)
• 活動
1. ネットワーク監視システム
2. 分散処理・ビッグデータ関連システム
(Hadoop, Storm, Spark, Flink, etc.)
3. Elasticsearch関連システム
• @snuffkin
Copyright © Acroquest Technology Co., Ltd. All rights reserved.
2
http://qiita.com/snuffkin/items/19b33797b8b5f828b1b6
Elasticsearch勉強会の
発表資料まとめページ

Acroquest Technology
• Elasticsearch社のパートナー
http://www.acroquest.co.jp/elastic/
• Elasticテクニカルワークショップ
https://info.elastic.co/japan-technical-workshop.html
• 会社を元気にする51の「仕組み」
日本実業出版社
 社員が長く気持ちよく働ける会社のユニークな「仕組み」
• Java本格入門
～モダンスタイルによる基礎から
オブジェクト指向・実用ライブラリまで
技術評論社
 現場で使える実践的な内容が詰まっています
3

目次
1. Packetbeatとは？
2. Packetbeatの主な機能
① Network device
② Transaction protocols
③ Processors
④ Outputs
⑤ Logging
3. ユースケース・実践例
① パケットが流れて1秒で検索したい
② 送信元IPアドレスによる独自パラメータ付与
③ IoTデバイスの異常検知
4

1. Packetとは？
5
Packetbeatとは？
参考:Packetbeat公式ページ(https://www.elastic.co/products/beats/packetbeat)

6
Packetbeat is
Lightweight Shipper for
Network Data
Beats Platformのひとつ
ネットワークパケット解析し、Elasticsearch等に送信
Go言語で記述されており、軽量に動作する

7
Packetbeatを使ったシステム構成の例
送信元機器
モニタ
送信先機器
①解析した情報の送信
②蓄積、可視化
httpなど
httpなど

8
Packetbeatの機能構成イメージ
Network
device
OutputsProcessors
Transaction
protocols
Logging
Elasticsearch
Packetbeat
④
①
② ③
堅牢にするなら
Kafka等を挟む
ネットワークインタフェースから情報を取得するため、
ループバックアドレスの通信状況は取得できない

9
取得できる主な内容
1. 送信元IPアドレス/ポート
2. 送信先IPアドレス/ポート
3. 送信/受信バイト数
4. プロトコル名
5. 応答時間(HTTPなど)
取得可能な項目:
https://www.elastic.co/guide/en/beats/packetbeat/mast
er/exported-fields.html

10
Packetbeatの主な機能
設定ファイルをベースに
Packetbeatの主な機能を紹介します

11
Packetbeatの機能を知るには、
1. 全体像は「packetbeat.full.yml」を見ると良い
これを「packetbeat.yml」にリネームし、
それを元に設定変更するのがオススメ
https://github.com/elastic/beats/blob/v5.5.0/packetbeat/packetbeat.full.yml
2. 詳細はPacketbeat Referenceで分かる
https://www.elastic.co/guide/en/beats/packetbeat/index.html

2-1. Network device
12
【必須】インタフェース指定
インタフェースのdevice id(Packetbeatの概念)を確認
packetbeat -devices
packetbeat.interfaces.device: eth0
packetbeat.yml
コマンドライン
packetbeat.full.ymlにdevice idを設定(例:id=eth0)
「any」を指定すれば全deviceを監視可能
インタフェースを通過しない通信は取得できない
ESPacketbeat

2-1. Network device
13
snifferモジュール指定
snifferに利用するモジュールを指定
packetbeat.interfaces.type: pcap
packetbeat.yml
packetbeat.full.ymlにIDを設定(例:device id=0)
1. pcap デフォルト。多くのOSで動作する。
2. af_packet pcapより高速。Linux固有。
3. pf_ring 最高速。Kernel moduleが必要。
ESPacketbeat

2-1. Network device
14
memory bufferのサイズ指定
shared memory bufferに利用するサイズを指定
単位はMB
packetbeat.interfaces.buffer_size_mb: 30
packetbeat.yml
1. デフォルト値は30MB
2. 多いほど、メモリに蓄積できる
3. メモリを利用するケースでチューニング
(HTTPのように応答を待つケースなど)
ESPacketbeat

2-1. Network device
15
BPF指定
Berkeley Packet Filter (BPF)を指定
packetbeat.interfaces.bpf_filter:
packetbeat.yml
1. デフォルトはフィルタなし
2. IPアドレスやポート番号を絞ることができる
3. 後で説明するProcessorsより、
ここでフィルタする方が負荷が軽いと思われる
詳細:
https://www.elastic.co/guide/en/beats/packetbeat/current/configuration-
interfaces.html#_bpf_filter
ESPacketbeat

2-2. Transaction protocols
16
対応プロトコル・アプリケーション
1. ICMP
2. AMQP
3. Cassandra
4. DNS
5. HTTP →次ページで説明
6. Memcache
7. Mysql
8. PostgreSQL
9. Redis
10. Thrift-RPC
11. MongoDB
12. NFS
デフォルトはenable
設定をコメントアウトしても無効にならないため、
不要なら明示的に disable にする
例: ICMP情報の取得を無効にする場合
packetbeat.protocols.icmp:
enabled: false
packetbeat.yml
ESPacketbeat

17
HTTP指定
次のブロックに設定
packetbeat.protocols.http:
packetbeat.yml
HTTPの要求/応答単位で情報を取得し、
Elasticsearchの1ドキュメントとして蓄積
詳細:
protocols.html#_http_configuration_options
ESPacketbeat

18
HTTP設定
詳細な設定項目(抜粋)
No. 設定項目デフォルト値内容
1 ports [80, 8080,
8000, 5000,
8002]
HTTPを監視するポート
2 real_ip_header なし送信元IPがIPヘッダでなく、HTTP
ヘッダに含まれるときに設定する。
“X-Forwarded-For”など。
3 send_request false 要求の生情報を取得するか
4 send_response false 応答の生情報を取得するか
5 transaction_timeout 10s 要求と応答を紐づける処理のタイ
ムアウト時間
ESPacketbeat

2-3. Processors
19
Processors指定
Packetbeat内でフィルタしたり、パラメータ追加できる
processors:
packetbeat.yml
詳細:
processors.html
ESPacketbeat

2-3. Processors
20
Processors指定
例: “http.code”が200のときにイベントを破棄する
processors:
- drop_event:
when:
equals:
http.code: 200
packetbeat.yml
ESPacketbeat

2-3. Processors
21
Processors設定
詳細な設定項目
No. プロセッサ内容
1 add_cloud_metadata クラウドサービスを利用している場合に、
instance_idなどを付与する。
2 decode_json_fields JSON文字列を、フィールドにパースする。
3 drop_event イベントを破棄する。
4 drop_fields 指定したフィールドを削除する。
(ブラックリスト)
5 include_fields 指定したフィールドを残し、他は削除する。
(ホワイトリスト)
ESPacketbeat

2-4. Outputs
22
標準で対応しているアウトプット先
1. Elasticsearch →次ページで説明
2. Logstash
3. Kafka
4. Redis
5. File
6. Console
ESPacketbeat

2-4. Outputs
23
Outputs - Elasticsearch設定
詳細:
https://www.elastic.co/guide/en/beats/packetbeat/current/elasticsearch-
output.html
output.elasticsearch:
packetbeat.yml
ESPacketbeat

2-4. Outputs
24
Outputs - Elasticsearch設定
詳細な設定項目(抜粋)
No. 設定項目デフォルト値内容
1 hosts ["localhost:9200"] 送信先のElasticsearchを指定。
2 index "packetbeat-
%{+yyyy.MM.dd}"
インデックスを指定する。日付インデッ
クスも利用可能。
3 pipeline なし Elasticsearchのパイプライン(Ingest
Nodeで実行される)を指定。
4 bulk_max_size 50 バルク送信の最大数を指定。
5 flush_interval 1s Elasticsearchに情報を送信する間隔
を指定する。単位はmsも利用可能。
ESPacketbeat

2-5. Logging
25
Logging指定
設定例
logging.level: info # critical, error, warning, info, debug
logging.to_files: true
logging.to_syslog: false
logging.files:
path: /var/log/packetbeat
name: packetbeat
rotateeverybytes: 10485760 # = 10MB
keepfiles: 7
packetbeat.yml
詳細:
logging.html
ESPacketbeat

3. ユースケース・実践例
26
ユースケース・実践例

3-1. パケットが流れて1秒で検索したい
27
ユースケース例:
Packetbeatにパケットが流れて
1秒以内にElasticsearchで
検索できるようにしたい

28

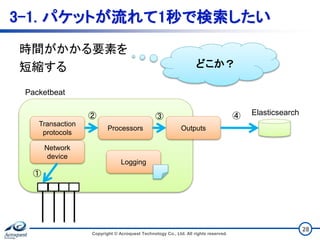

時間がかかる要素を
短縮する
Network
device
OutputsProcessors
Transaction
protocols
Logging
Elasticsearch
Packetbeat
④
①
② ③
どこか？

29
時間がかかる要素を
短縮する
Network
device
OutputsProcessors
Transaction
protocols
Logging
Elasticsearch
Packetbeat
④
①
② ③
Elasticsearchが受信しても
インデクシングされなければ
検索できない
index.refresh_interval
5000ms→100ms
Packetbeatが受信しても
Elasticsearchに送信しなければ
検索できない
flush_interval 1s→100msに変更
intervalを短くするとCPU負荷が
上がる点はトレードオフ

3-2. IPアドレスによる独自パラメータ付与
30
送信元IPアドレスを見て、
独自パラメータを付与したい

独自パラメータを付与・変換したいが、
Packetbeatでは複雑な加工はできない
加工する場所は選択の余地がある
1. Elasticsearchより前段で加工したい
ノードにより加工内容が異なる、ES負荷軽減
 Logstashで加工する
2. Elasticsearch側で一括して加工したい
 Ingest Nodeで加工する
31

32
独自設定を読み、パラメータを付与するケース
 Elasticsearch側のIngest Node Pluginで付与
Ingest NodePacketbeat
Elasticsearch
設定ファイル
④
①
②
③
Pluginを実装

1. まず、標準機能での実現を検討する
https://www.elastic.co/guide/en/elasticsearch/reference/current/ing
est-processors.html
標準機能の例:
① 値が固定のフィールドの追加
② フィールド名の変更
③ フィールドの削除
④ 簡易なパース処理
2. 1ドキュメント内に完結した処理
フィールドの追加・変更・削除など
 他のドキュメントにはアクセスできません
33

34
Ingest Node Pluginの実装イメージ(初期化などは略)
a_field(文字列)の末尾に「add」を付与したものをb_fieldに設定する例
public class MyProcessor extends AbstractProcessor {
@Override
public void execute(IngestDocument document) throws Exception {
if ((document.hasField("a_field") == true)) {
String value
= document.getFieldValue("a_field", String.class);
document.setFieldValue("b_field", value + "add");
}
}
}
MyProcessor.java
1. 引数に渡ってくるドキュメントを編集することができる
2. ドキュメント毎にexecute が1度呼び出される
3. getFieldValueの引数に存在しないフィールドを指定する例外が発生する

3-3. IoTデバイスの異常検知
35
IoTデバイスのセキュリティが
世の中で問題となっている
自社のデバイスに問題ないか
異常検知したい

36
SORACOM Junction と連携し、セキュアな環境でパケット解析が可能になります。
これにより、IoTデバイスの動作不良や不正通信などの異常をリアルタイムで
検知することができます。
Torrentio Flow for Packet Analytics
デバイス
基地局
お客様のサーバ
セキュアな
パケット転送
• パケット解析
• 機械学習
キャリア
不正通信検知
デバイスの
異常検知
通知
Junction
http://www.site.torrentio.tech/torrentio/torrentio-flow/
Torrentio Flow(弊社提供のサービス)
Packetbeat
X-Pack ML
GRE対応

37

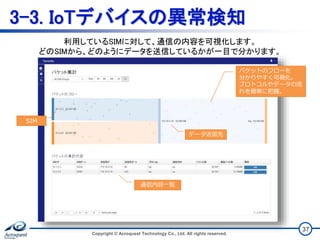

パケットのフローを
分かりやすく可視化。
プロトコルやデータの流
れを簡単に把握。
SIM
データ送信先
通信内容一覧
利用しているSIMに対して、通信の内容を可視化します。
どのSIMから、どのようにデータを送信しているかが一目で分かります。

38
SORAOM SIMグループ毎で、ジョブを設定・実行します。
自動的にパターンを分析して、異常が検知されると、通知を行います。
異常検知の結果を可視化。
異常があったところが、
カラーで表示される。
簡単な設定だけで、
異常検知のジョブを
設定。
SIM
分析データ値
