![クラウドオーケストレーション「OpenStack Heat」に迫る！

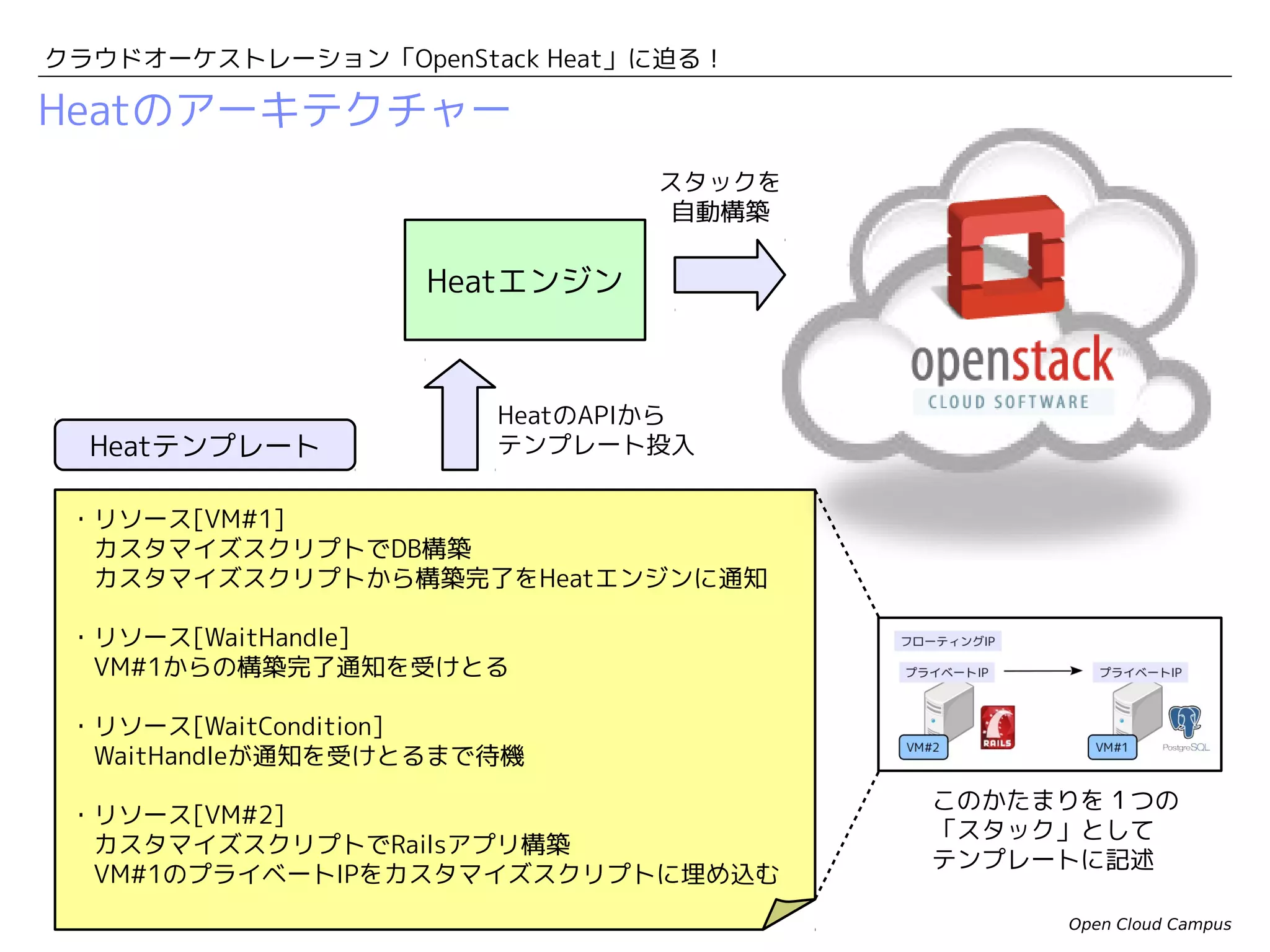

Heatのアーキテクチャー
スタックを
自動構築
Heatエンジン
Heatテンプレート
HeatのAPIから
テンプレート投入
・リソース[VM#1]
カスタマイズスクリプトでDB構築
カスタマイズスクリプトから構築完了をHeatエンジンに通知
・リソース[WaitHandle]
VM#1からの構築完了通知を受けとる
・リソース[WaitCondition]
WaitHandleが通知を受けとるまで待機
・リソース[VM#2]
カスタマイズスクリプトでRailsアプリ構築
VM#1のプライベートIPをカスタマイズスクリプトに埋め込む
このかたまりを１つの
「スタック」として
テンプレートに記述
Open Cloud Campus](https://image.slidesharecdn.com/openstackheat20140207-140206215910-phpapp02/75/OpenStack-Heat-12-2048.jpg)
![クラウドオーケストレーション「OpenStack Heat」に迫る！
テンプレートの概要 (1/2)
{
"AWSTemplateFormatVersion" : "2010-09-09",
"Description" : "A Database instance running a local PostgreSQL server",
・・・
"Resources" : {
"PgSQLDatabaseServer": {
"Type": "AWS::EC2::Instance",
"Properties": {
"SubnetId"
: "013cd465-7e75-4edc-ae83-6476fcf9178b",
"ImageId"
: { "Ref" : "ImageName" },
"InstanceType"
: { "Ref" : "InstanceType" },
"KeyName"
: { "Ref" : "KeyName" },
"UserData"
: { "Fn::Base64" : { "Fn::Join" : ["", [
"#!/bin/bash -xn",
・・・
VM#1のカスタマイズスクリプト
"# All is well so signal successn",
"/opt/aws/bin/cfn-signal -e 0 -r "PostgreSQL Database setup complete" '",
{ "Ref" : "PgSQLWaitHandle" }, "'n"
]]}}
カスタマイズスクリプトの中から、
}
「WaitHandle」への完了通知コマンドを実行
},
"PgSQLWaitHandle" : {
"Type" : "AWS::CloudFormation::WaitConditionHandle"
},
"PgSQLWaitCondition" : {
"Type" : "AWS::CloudFormation::WaitCondition",
"DependsOn" : "PgSQLDatabaseServer", "Properties" : {
"Handle" : {"Ref" : "PgSQLWaitHandle"},
"Timeout" : "6000"
}
},
WaitHandleが通知を受けるまで
待機するダミーリソース
Open Cloud Campus](https://image.slidesharecdn.com/openstackheat20140207-140206215910-phpapp02/75/OpenStack-Heat-14-2048.jpg)
![クラウドオーケストレーション「OpenStack Heat」に迫る！
テンプレートの概要 (1/2)
"WebServer": {
"Type": "AWS::EC2::Instance",
"DependsOn": "PgSQLWaitCondition",
WaitConditionが完了してから構築開始
"Properties": {
"SubnetId"
: "013cd465-7e75-4edc-ae83-6476fcf9178b",
VM#1のプライベートIPに置換される
"ImageId"
: { "Ref" : "ImageName" },
"InstanceType"
: { "Ref" : "InstanceType" },
"KeyName"
: { "Ref" : "KeyName" },
VM#2のカスタマイズスクリプト
"UserData"
: { "Fn::Base64" : { "Fn::Join" : ["", [
"#!/bin/bash -xn",
"export DB_IP=", { "Fn::GetAtt" : [ "PgSQLDatabaseServer", "PublicIp" ] }, "n",
・・・
"sed -i "s/ username:.*/ username: rails/" /root/rails/dengonban/config/database.ymln",
"sed -i "s/ password:.*/ password: pas4railsn host: $DB_IP/" /root/rails/dengonban/config/database.ymln",
・・・
]]}}
}
},
}
}
"WebServerIPAssoc" : {
"Type" : "AWS::EC2::EIPAssociation",
"Properties" : {
"InstanceId" : { "Ref" : "WebServer" },
"EIP" : "192.168.199.105"
}
}
Open Cloud Campus](https://image.slidesharecdn.com/openstackheat20140207-140206215910-phpapp02/75/OpenStack-Heat-15-2048.jpg)
More Related Content
Similar to クラウドオーケストレーション「OpenStack Heat」に迫る!
クラウドオーケストレーション「OpenStack Heat」に迫る!
- 1.
- 2. クラウドオーケストレーション「OpenStack Heat」に迫る！ 自己紹介 中井悦司（なかいえつじ） –Twitter @enakai00 日々の仕事 – Senior Solution Architect and 「Linux独習書の新定番」 書きました！ Cloud Evangelist at Red Hat K.K. 企業システムでオープンソースの活用を希望される お客様を全力でご支援させていただきます。 昔とった杵柄 – 素粒子論の研究（超弦理論とか） – 予備校講師（物理担当） – インフラエンジニア（Unix/Linux専門） 読者の声より ―― 「今はインターネット上に情報が溢れているけど、質の高い入門書が少なく なっているのは不幸なことだと思う。そんな中、この本はすごくいい」 「平易な言葉でありながら、決して足りなくはない。慎重に選ばれています。 脳みそに染みこんで来ます」 Open Cloud Campus
- 3.

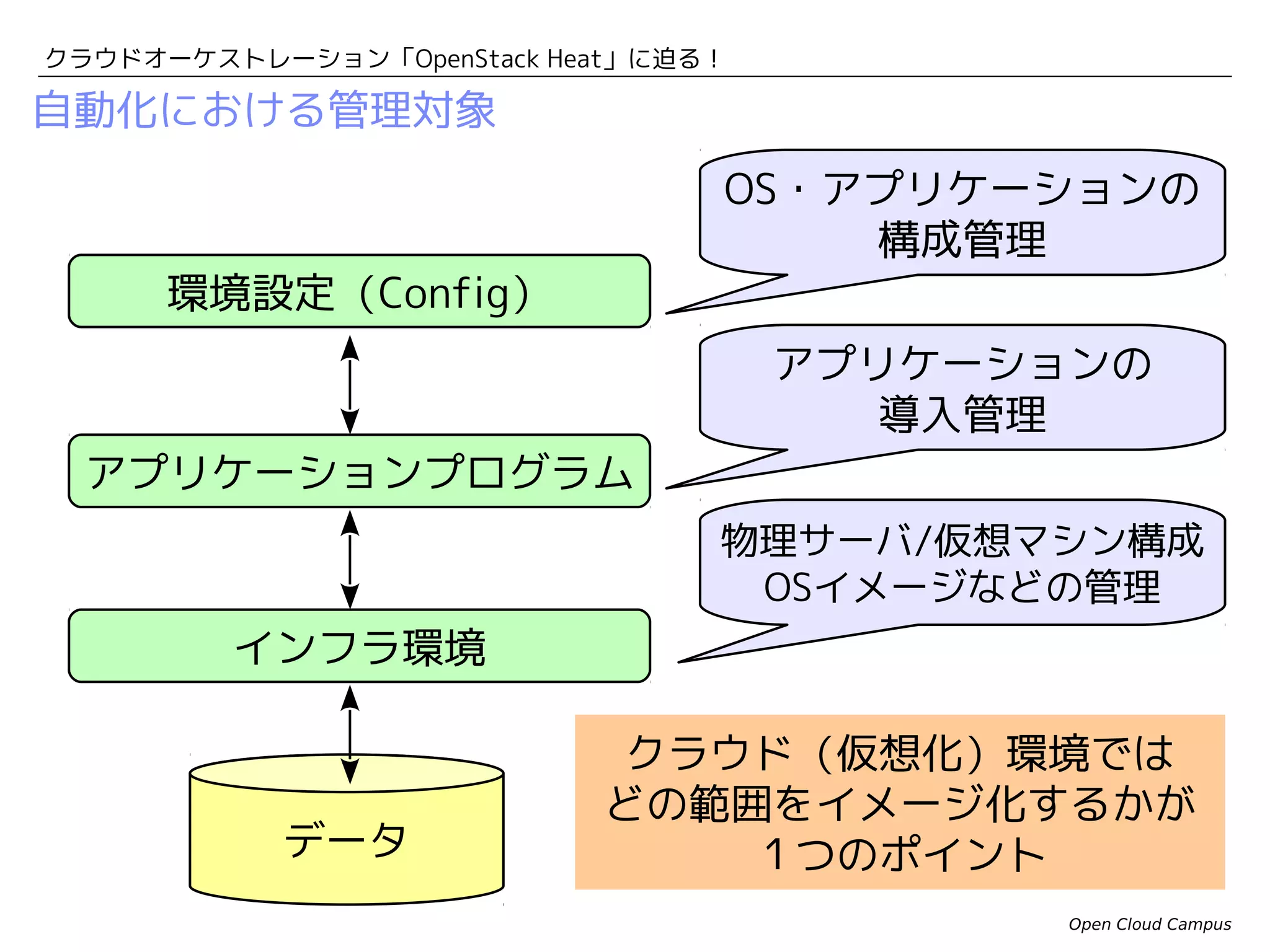

- 4.

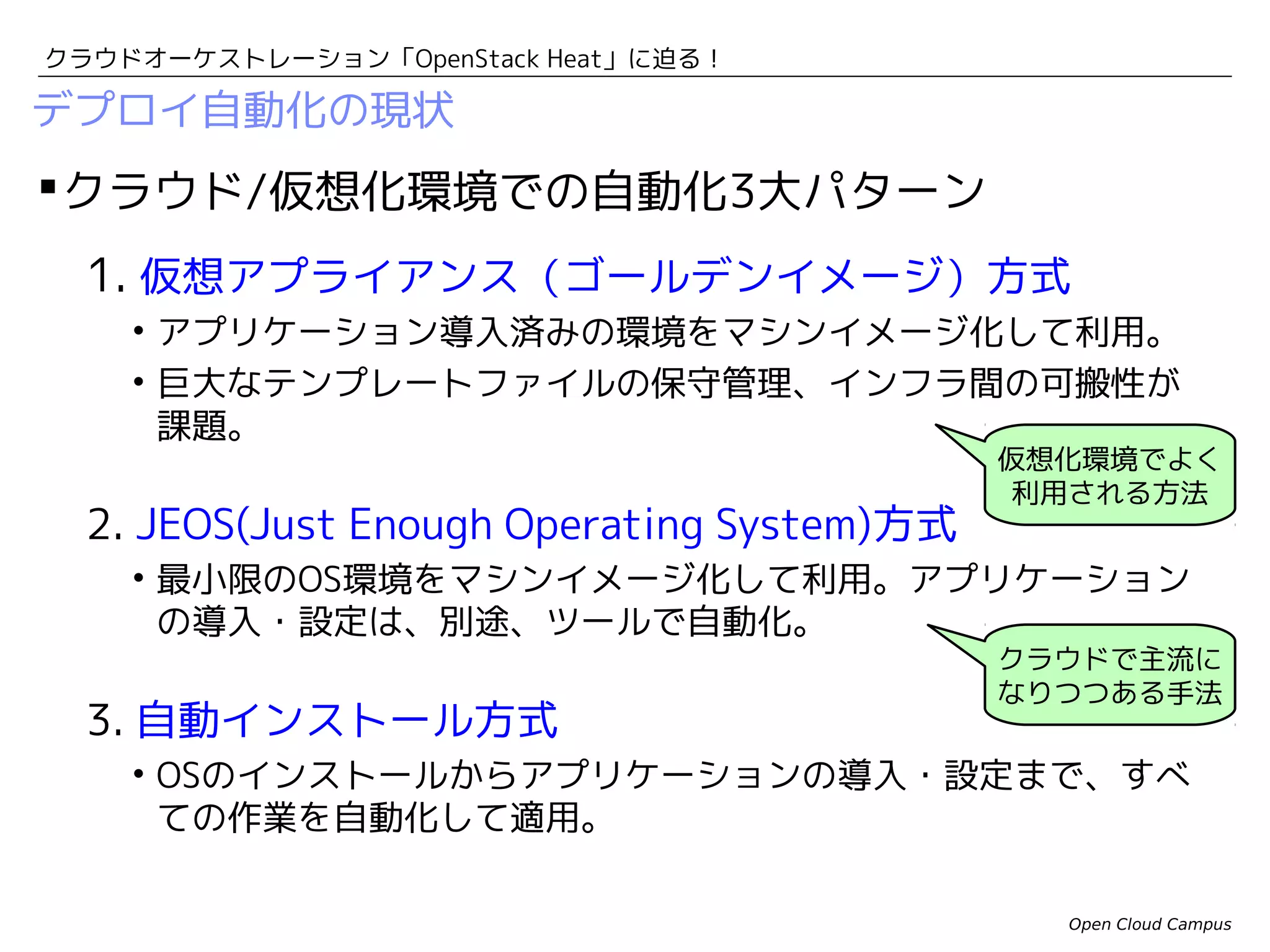

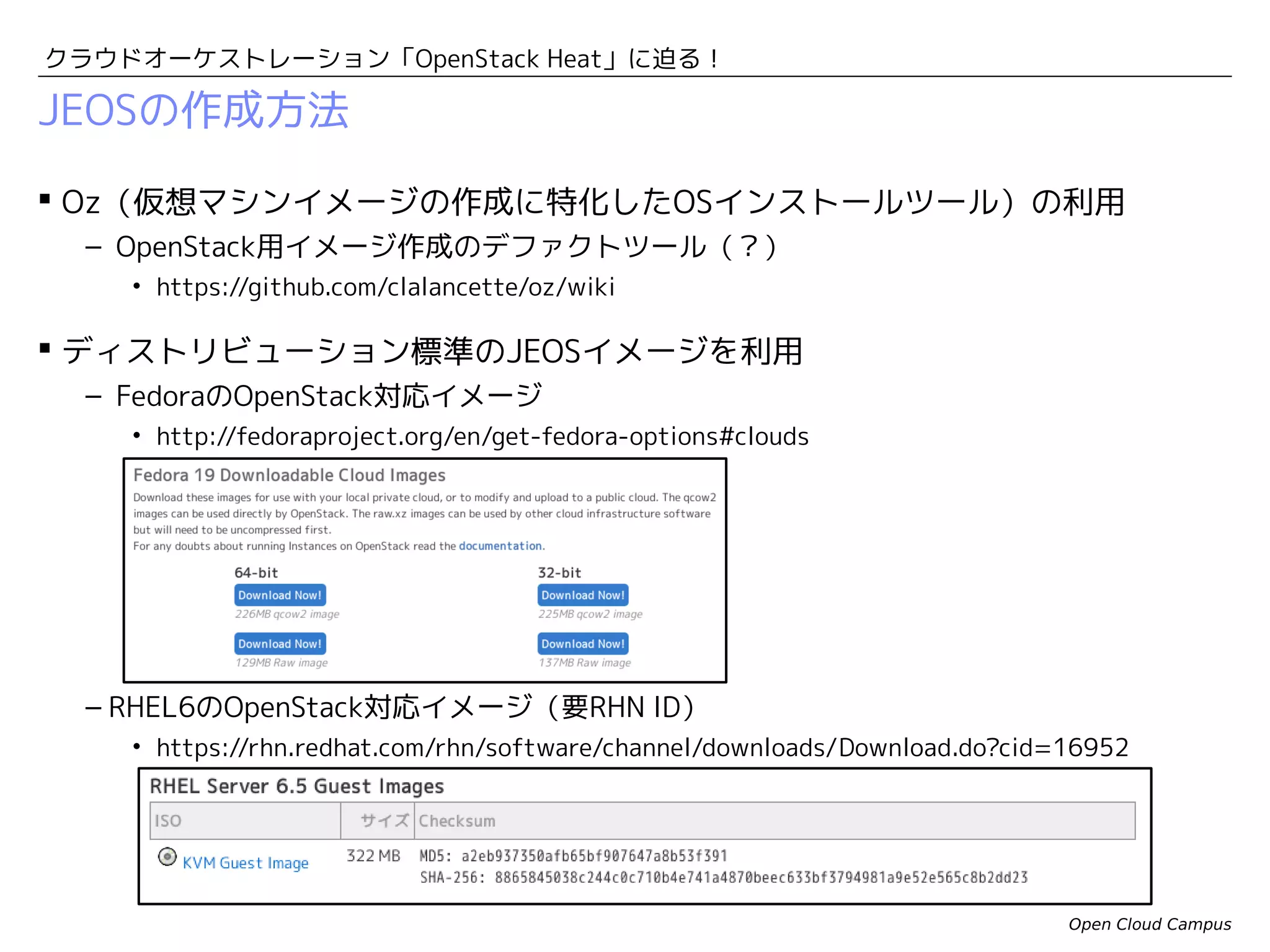

- 5. クラウドオーケストレーション「OpenStack Heat」に迫る！ デプロイ自動化の現状 クラウド/仮想化環境での自動化3大パターン 1.仮想アプライアンス（ゴールデンイメージ）方式 • アプリケーション導入済みの環境をマシンイメージ化して利用。 • 巨大なテンプレートファイルの保守管理、インフラ間の可搬性が 課題。 2. JEOS(Just Enough Operating System)方式 仮想化環境でよく 利用される方法 • 最小限のOS環境をマシンイメージ化して利用。アプリケーション の導入・設定は、別途、ツールで自動化。 3. 自動インストール方式 クラウドで主流に なりつつある手法 • OSのインストールからアプリケーションの導入・設定まで、すべ ての作業を自動化して適用。 Open Cloud Campus

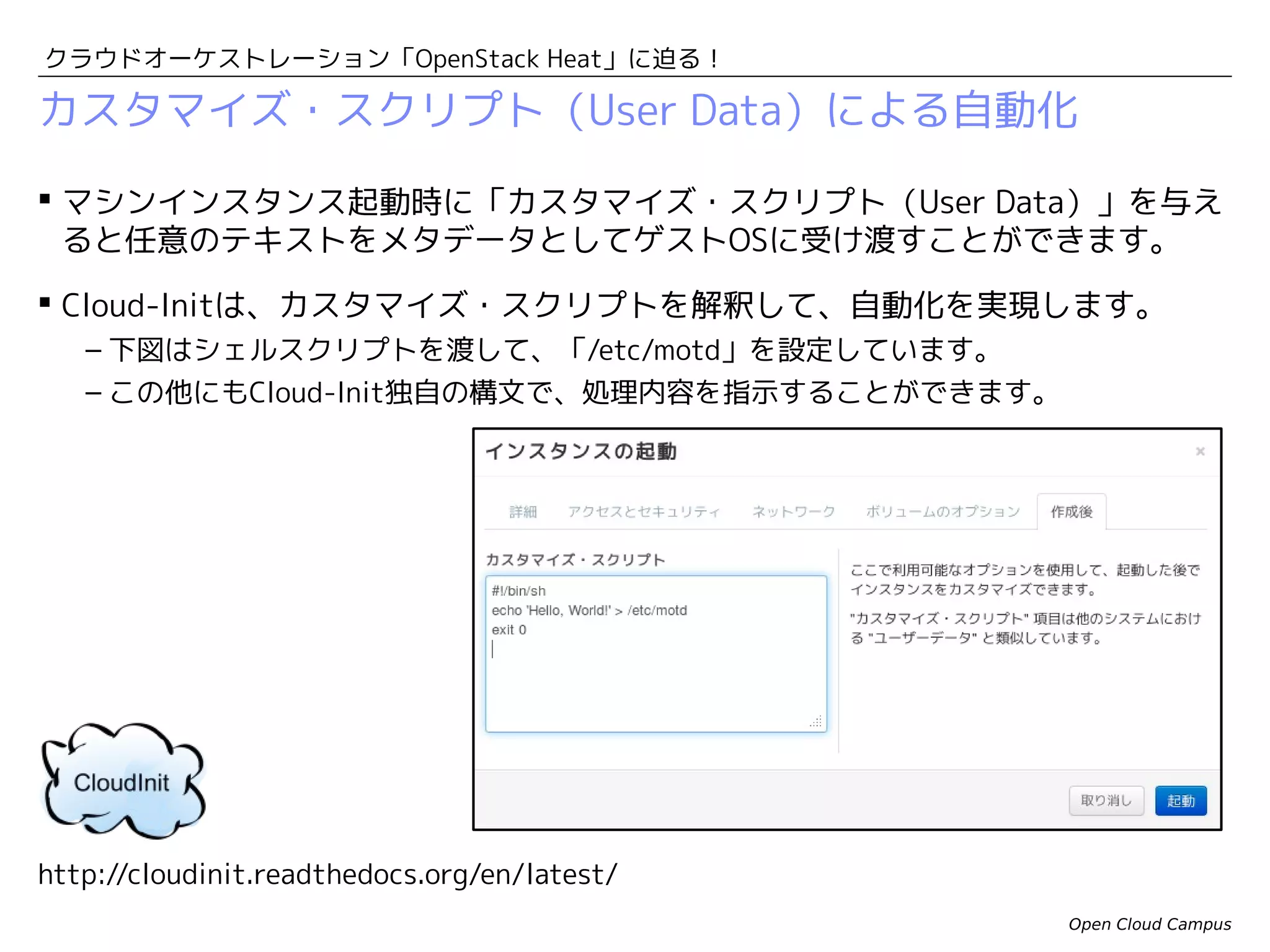

- 6. クラウドオーケストレーション「OpenStack Heat」に迫る！ カスタマイズ・スクリプト（User Data）による自動化 マシンインスタンス起動時に「カスタマイズ・スクリプト（User Data）」を与え ると任意のテキストをメタデータとしてゲストOSに受け渡すことができます。 Cloud-Initは、カスタマイズ・スクリプトを解釈して、自動化を実現します。 – 下図はシェルスクリプトを渡して、「/etc/motd」を設定しています。 – この他にもCloud-Init独自の構文で、処理内容を指示することができます。 http://cloudinit.readthedocs.org/en/latest/ Open Cloud Campus

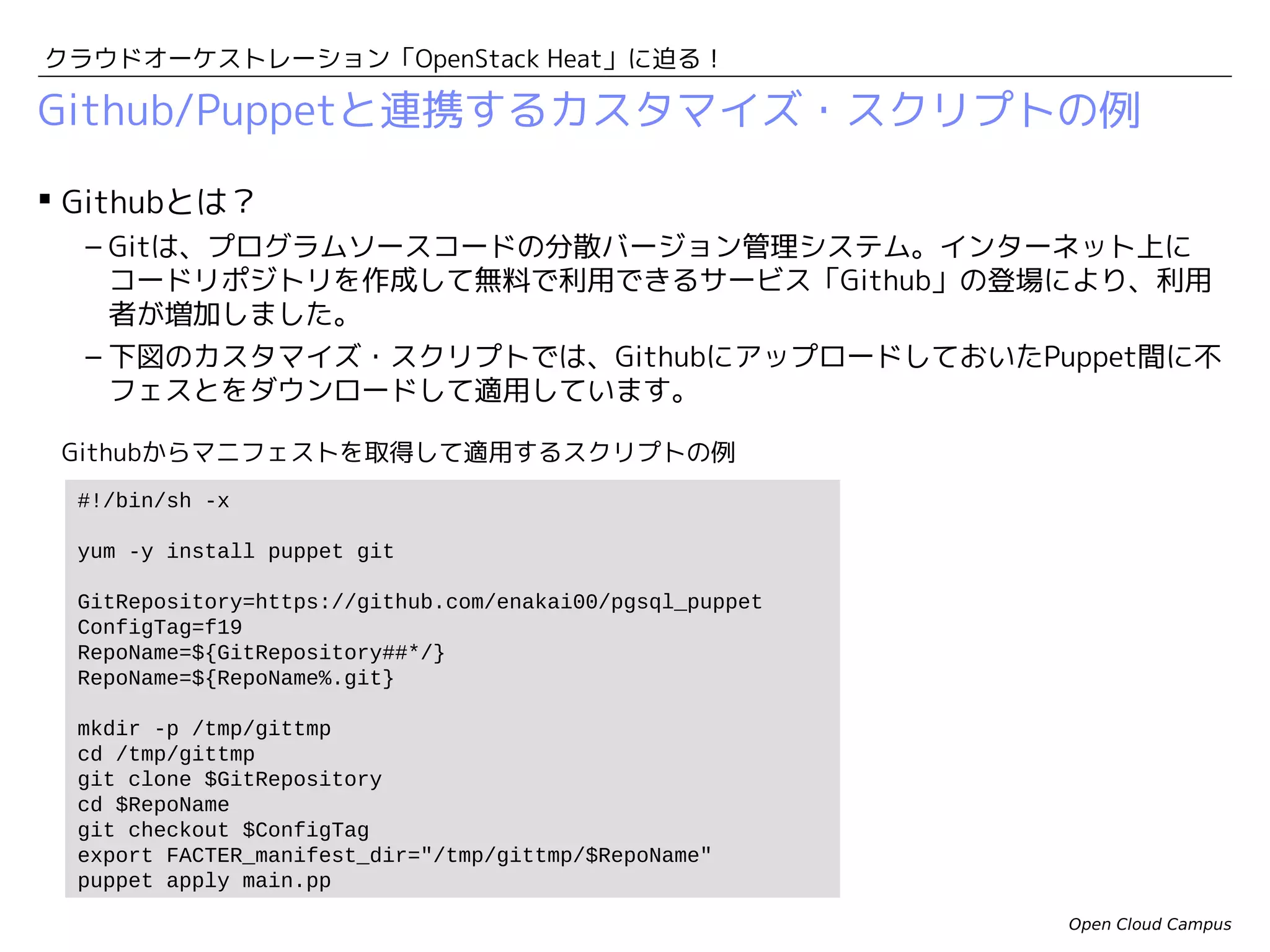

- 7. クラウドオーケストレーション「OpenStack Heat」に迫る！ Github/Puppetと連携するカスタマイズ・スクリプトの例 Githubとは？ –Gitは、プログラムソースコードの分散バージョン管理システム。インターネット上に コードリポジトリを作成して無料で利用できるサービス「Github」の登場により、利用 者が増加しました。 – 下図のカスタマイズ・スクリプトでは、GithubにアップロードしておいたPuppet間に不 フェスとをダウンロードして適用しています。 Githubからマニフェストを取得して適用するスクリプトの例 #!/bin/sh -x yum -y install puppet git GitRepository=https://github.com/enakai00/pgsql_puppet ConfigTag=f19 RepoName=${GitRepository##*/} RepoName=${RepoName%.git} mkdir -p /tmp/gittmp cd /tmp/gittmp git clone $GitRepository cd $RepoName git checkout $ConfigTag export FACTER_manifest_dir="/tmp/gittmp/$RepoName" puppet apply main.pp Open Cloud Campus

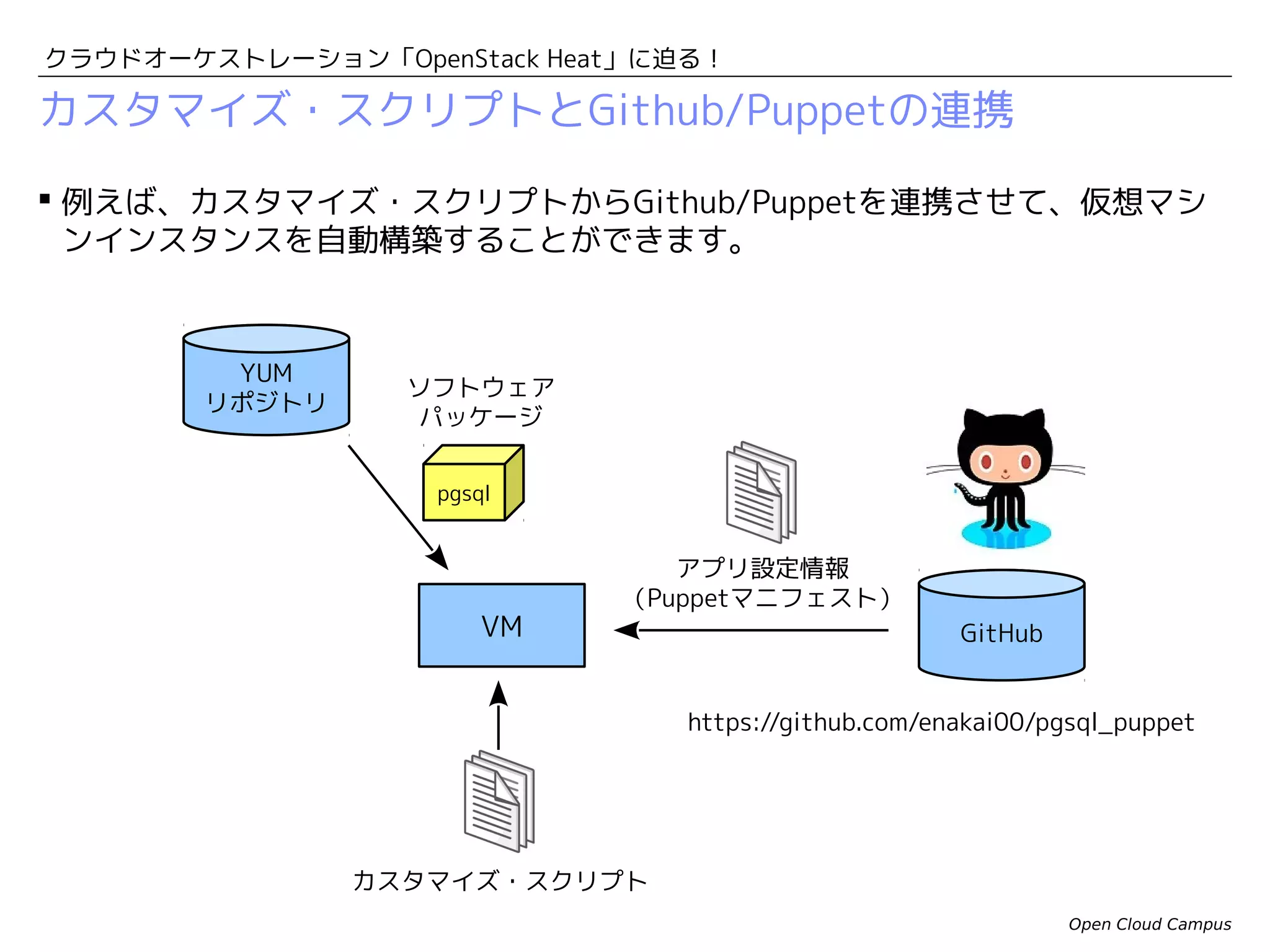

- 8.
- 9.

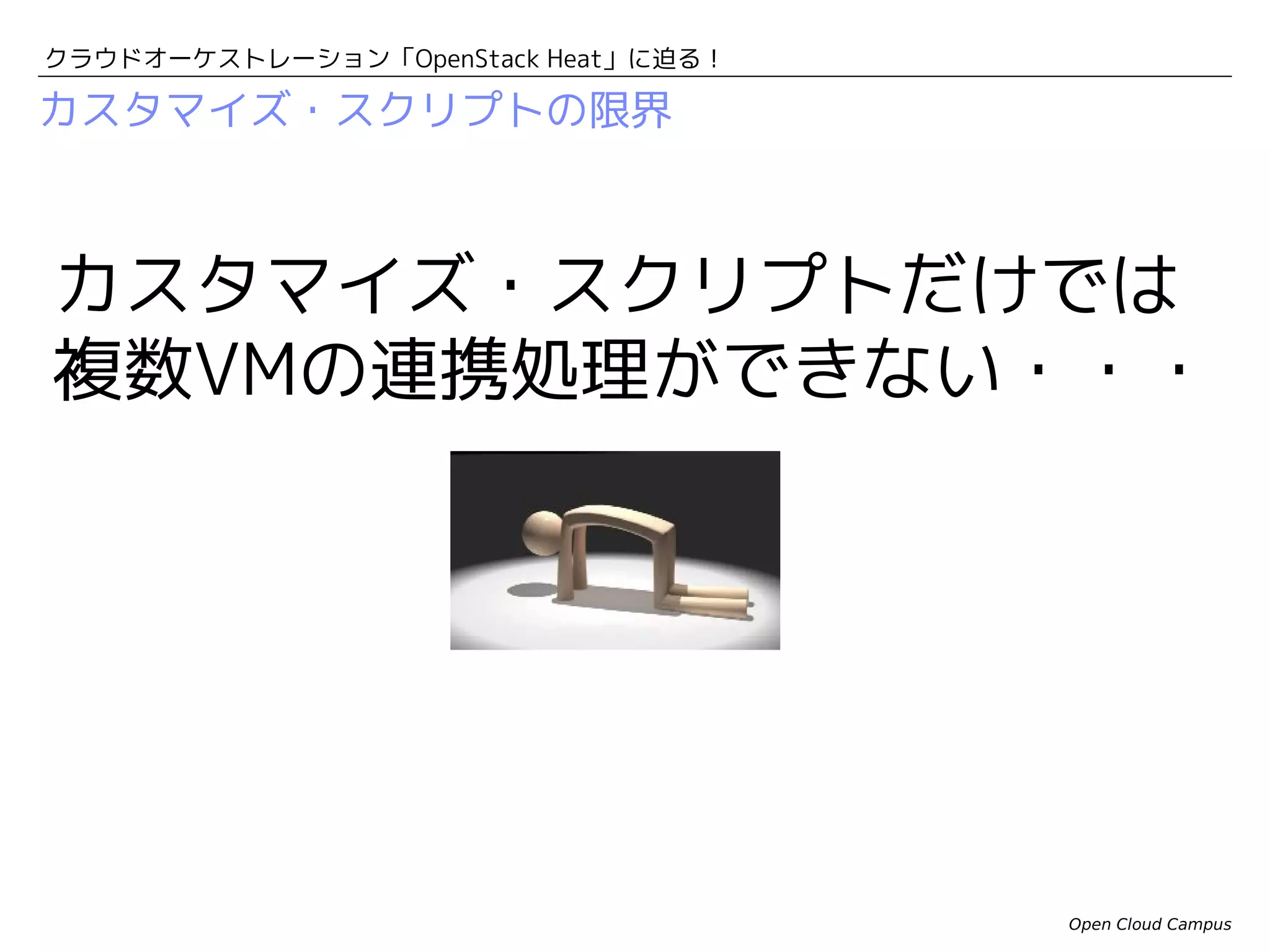

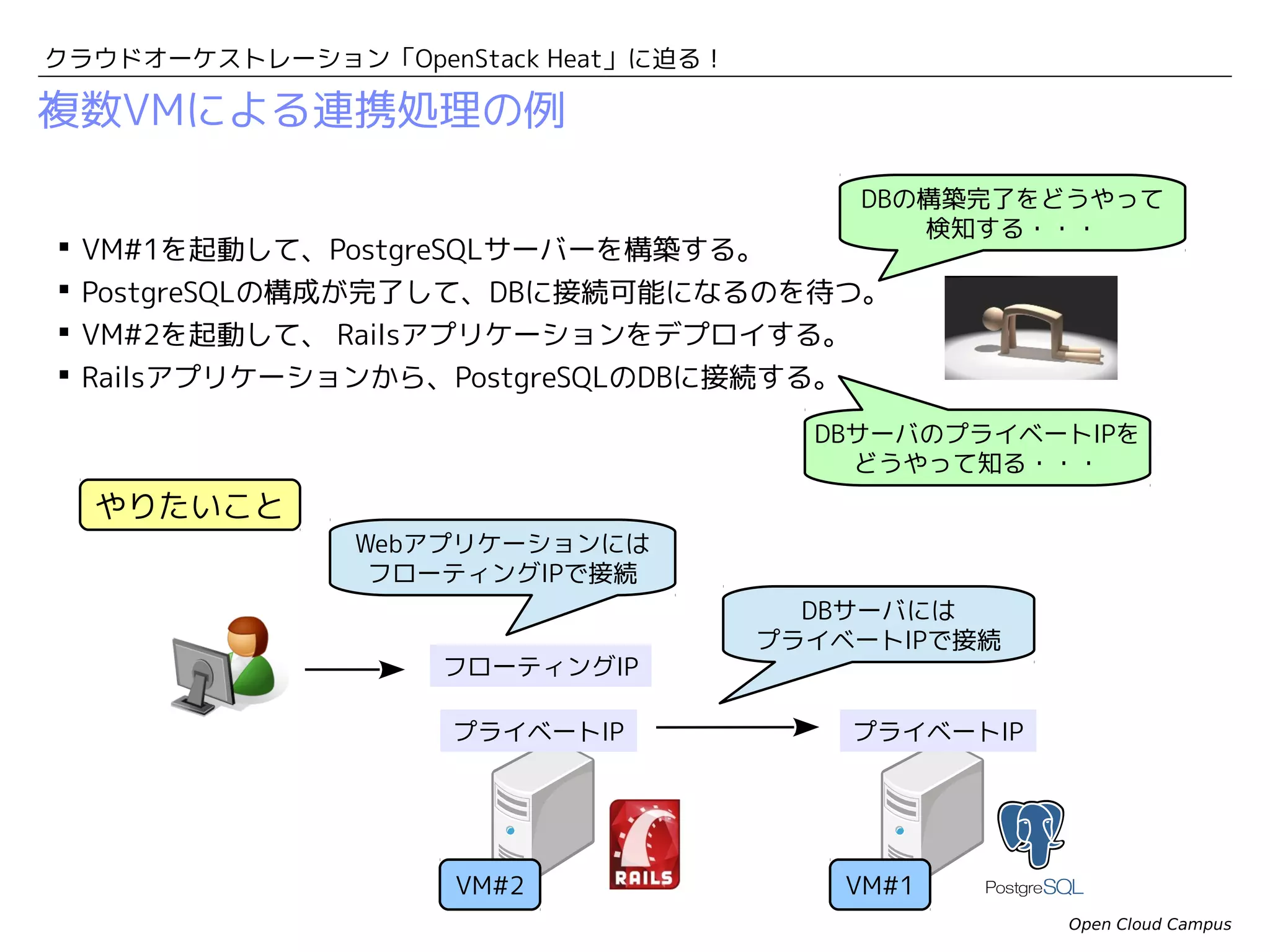

- 10. クラウドオーケストレーション「OpenStack Heat」に迫る！ 複数VMによる連携処理の例 DBの構築完了をどうやって 検知する・・・ VM#1を起動して、PostgreSQLサーバーを構築する。 PostgreSQLの構成が完了して、DBに接続可能になるのを待つ。 VM#2を起動して、 Railsアプリケーションをデプロイする。 Railsアプリケーションから、PostgreSQLのDBに接続する。 DBサーバのプライベートIPを どうやって知る・・・ やりたいこと Webアプリケーションには フローティングIPで接続 フローティングIP DBサーバには プライベートIPで接続 プライベートIP プライベートIP VM#2 VM#1 Open Cloud Campus
- 11.
- 12.

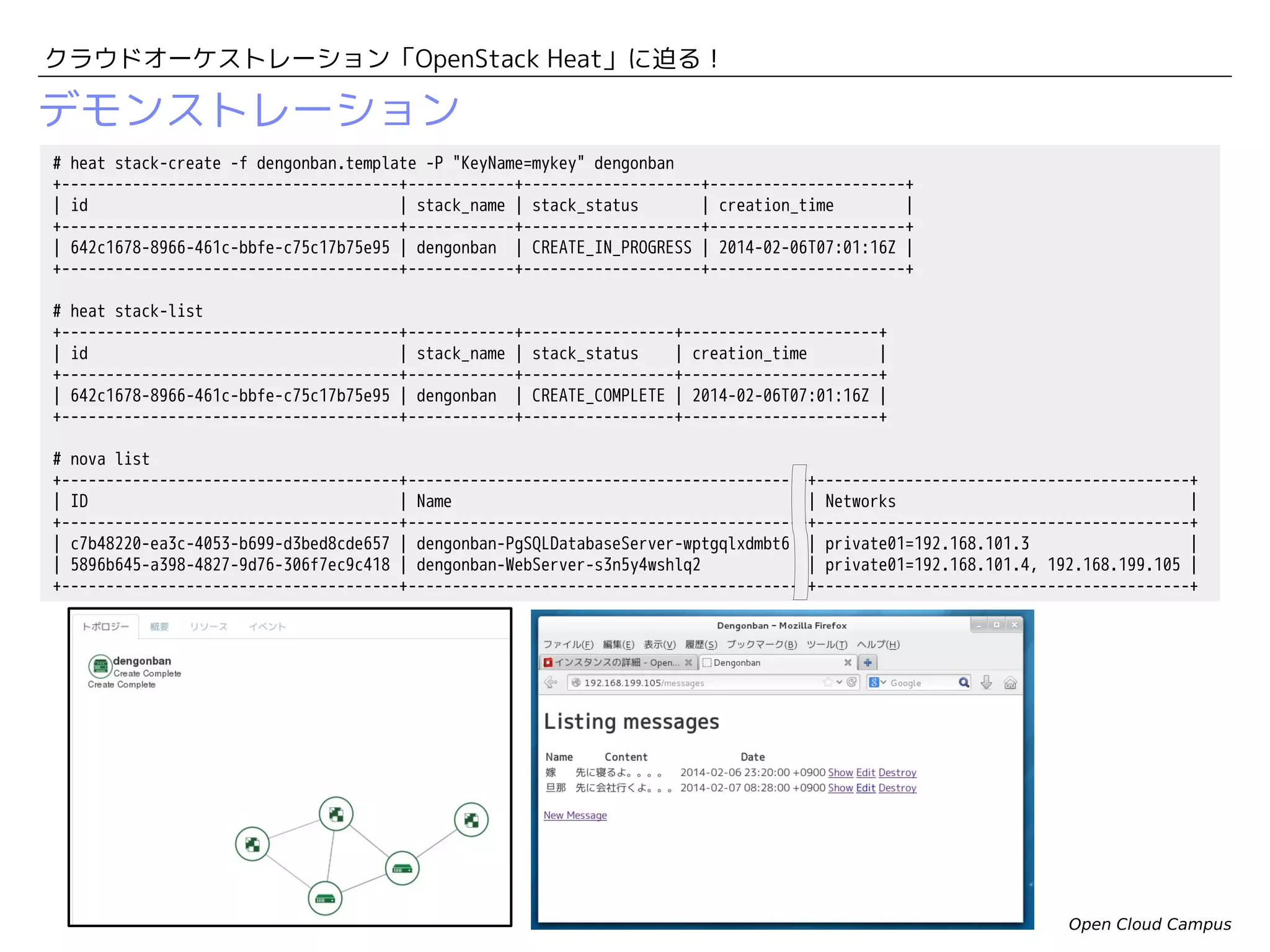

- 13. クラウドオーケストレーション「OpenStack Heat」に迫る！ デモンストレーション # heatstack-create -f dengonban.template -P "KeyName=mykey" dengonban +--------------------------------------+------------+--------------------+----------------------+ | id | stack_name | stack_status | creation_time | +--------------------------------------+------------+--------------------+----------------------+ | 642c1678-8966-461c-bbfe-c75c17b75e95 | dengonban | CREATE_IN_PROGRESS | 2014-02-06T07:01:16Z | +--------------------------------------+------------+--------------------+----------------------+ # heat stack-list +--------------------------------------+------------+-----------------+----------------------+ | id | stack_name | stack_status | creation_time | +--------------------------------------+------------+-----------------+----------------------+ | 642c1678-8966-461c-bbfe-c75c17b75e95 | dengonban | CREATE_COMPLETE | 2014-02-06T07:01:16Z | +--------------------------------------+------------+-----------------+----------------------+ # nova list +--------------------------------------+--------------------------------------------++------------------------------------------+ | ID | Name || Networks | +--------------------------------------+--------------------------------------------++------------------------------------------+ | c7b48220-ea3c-4053-b699-d3bed8cde657 | dengonban-PgSQLDatabaseServer-wptgqlxdmbt6 || private01=192.168.101.3 | | 5896b645-a398-4827-9d76-306f7ec9c418 | dengonban-WebServer-s3n5y4wshlq2 || private01=192.168.101.4, 192.168.199.105 | +--------------------------------------+--------------------------------------------++------------------------------------------+ Open Cloud Campus
- 14. クラウドオーケストレーション「OpenStack Heat」に迫る！ テンプレートの概要 (1/2) { "AWSTemplateFormatVersion": "2010-09-09", "Description" : "A Database instance running a local PostgreSQL server", ・・・ "Resources" : { "PgSQLDatabaseServer": { "Type": "AWS::EC2::Instance", "Properties": { "SubnetId" : "013cd465-7e75-4edc-ae83-6476fcf9178b", "ImageId" : { "Ref" : "ImageName" }, "InstanceType" : { "Ref" : "InstanceType" }, "KeyName" : { "Ref" : "KeyName" }, "UserData" : { "Fn::Base64" : { "Fn::Join" : ["", [ "#!/bin/bash -xn", ・・・ VM#1のカスタマイズスクリプト "# All is well so signal successn", "/opt/aws/bin/cfn-signal -e 0 -r "PostgreSQL Database setup complete" '", { "Ref" : "PgSQLWaitHandle" }, "'n" ]]}} カスタマイズスクリプトの中から、 } 「WaitHandle」への完了通知コマンドを実行 }, "PgSQLWaitHandle" : { "Type" : "AWS::CloudFormation::WaitConditionHandle" }, "PgSQLWaitCondition" : { "Type" : "AWS::CloudFormation::WaitCondition", "DependsOn" : "PgSQLDatabaseServer", "Properties" : { "Handle" : {"Ref" : "PgSQLWaitHandle"}, "Timeout" : "6000" } }, WaitHandleが通知を受けるまで 待機するダミーリソース Open Cloud Campus

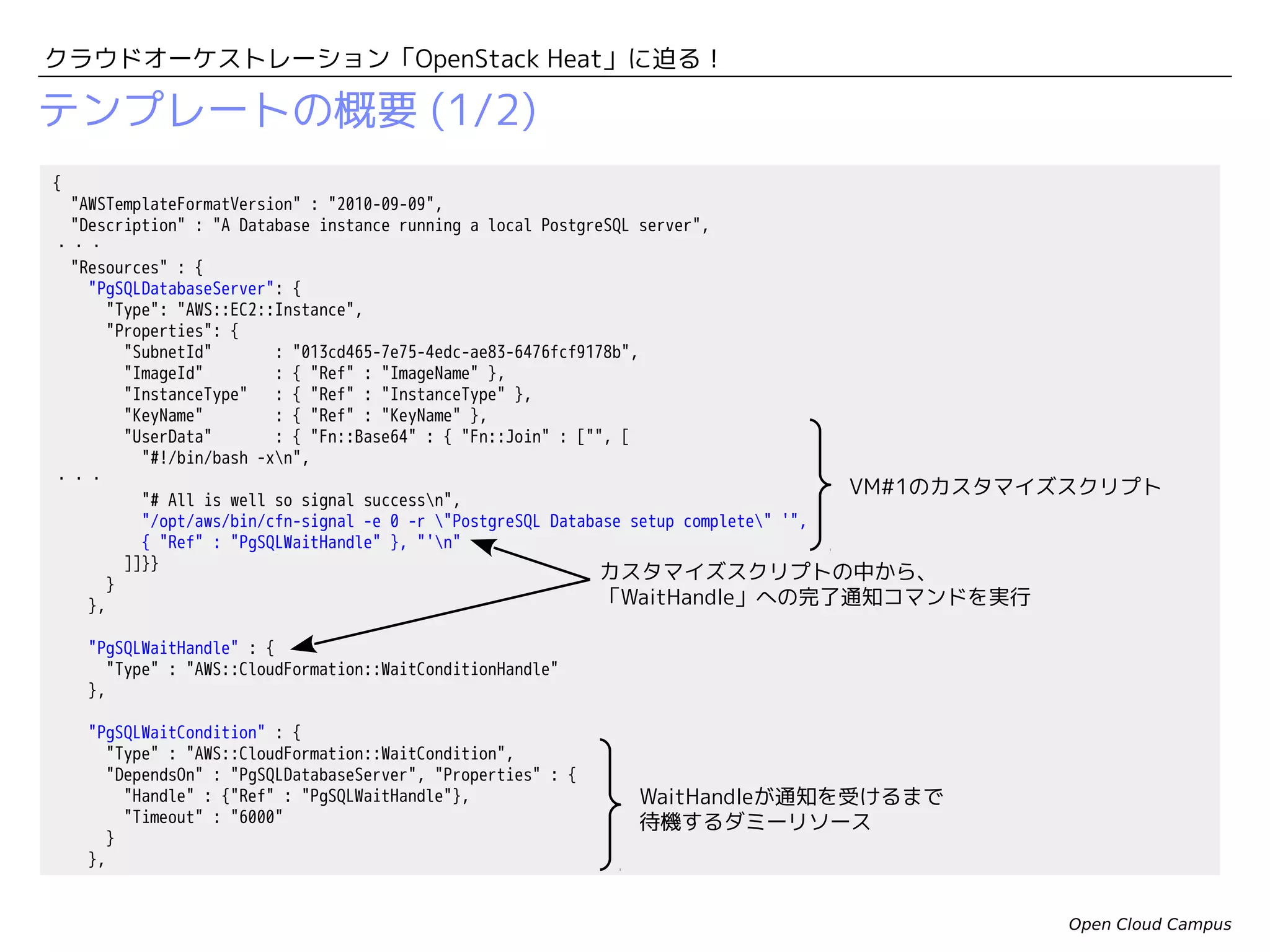

- 15. クラウドオーケストレーション「OpenStack Heat」に迫る！ テンプレートの概要 (1/2) "WebServer":{ "Type": "AWS::EC2::Instance", "DependsOn": "PgSQLWaitCondition", WaitConditionが完了してから構築開始 "Properties": { "SubnetId" : "013cd465-7e75-4edc-ae83-6476fcf9178b", VM#1のプライベートIPに置換される "ImageId" : { "Ref" : "ImageName" }, "InstanceType" : { "Ref" : "InstanceType" }, "KeyName" : { "Ref" : "KeyName" }, VM#2のカスタマイズスクリプト "UserData" : { "Fn::Base64" : { "Fn::Join" : ["", [ "#!/bin/bash -xn", "export DB_IP=", { "Fn::GetAtt" : [ "PgSQLDatabaseServer", "PublicIp" ] }, "n", ・・・ "sed -i "s/ username:.*/ username: rails/" /root/rails/dengonban/config/database.ymln", "sed -i "s/ password:.*/ password: pas4railsn host: $DB_IP/" /root/rails/dengonban/config/database.ymln", ・・・ ]]}} } }, } } "WebServerIPAssoc" : { "Type" : "AWS::EC2::EIPAssociation", "Properties" : { "InstanceId" : { "Ref" : "WebServer" }, "EIP" : "192.168.199.105" } } Open Cloud Campus

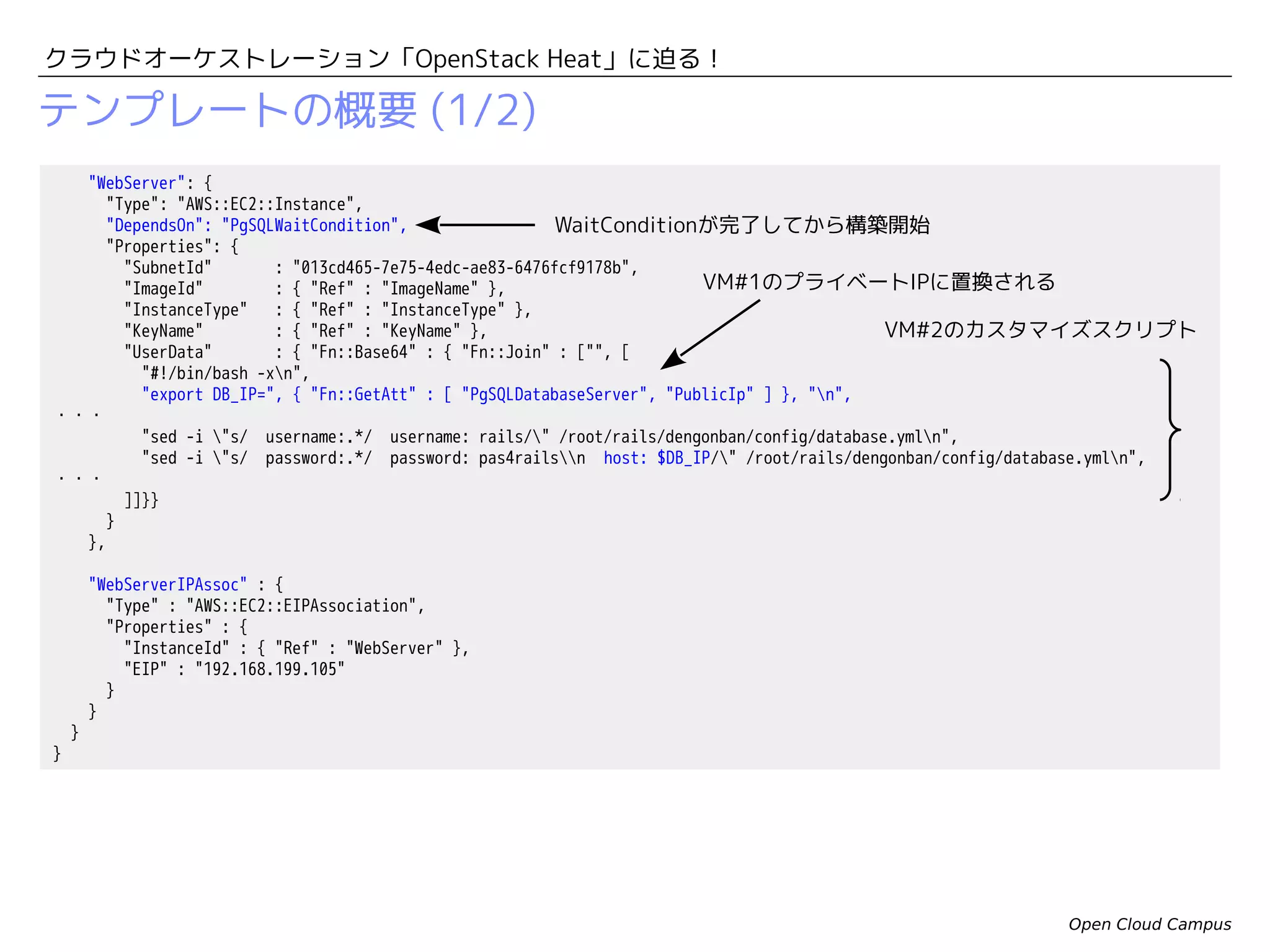

- 16. クラウドオーケストレーション「OpenStack Heat」に迫る！ Heatのアーキテクチャー（詳細版） テンプレート 仮想マシンインスタンス起動 Cinder REST APIを提供 Neutron Nova カスタマイズ スクリプト カスタマイズ スクリプト HeatAPI Heat Engine 仮想マシン インスタンス 仮想マシン インスタンス cfntools cfntools シグナル送信 Open Cloud Campus

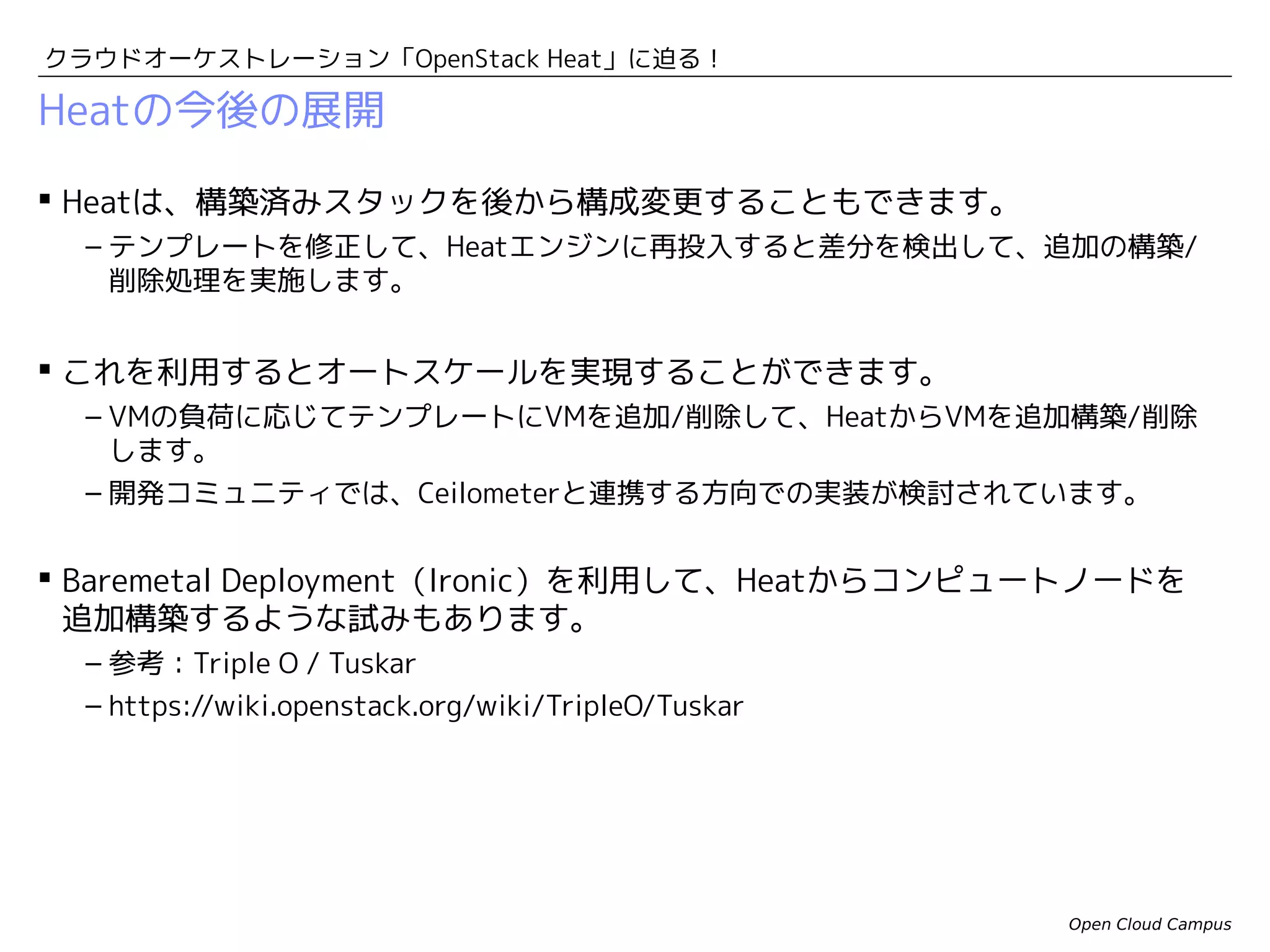

- 17. クラウドオーケストレーション「OpenStack Heat」に迫る！ Heatの今後の展開 Heatは、構築済みスタックを後から構成変更することもできます。 –テンプレートを修正して、Heatエンジンに再投入すると差分を検出して、追加の構築/ 削除処理を実施します。 これを利用するとオートスケールを実現することができます。 – VMの負荷に応じてテンプレートにVMを追加/削除して、HeatからVMを追加構築/削除 します。 – 開発コミュニティでは、Ceilometerと連携する方向での実装が検討されています。 Baremetal Deployment（Ironic）を利用して、Heatからコンピュートノードを 追加構築するような試みもあります。 – 参考：Triple O / Tuskar – https://wiki.openstack.org/wiki/TripleO/Tuskar Open Cloud Campus
- 18. クラウドオーケストレーション「OpenStack Heat」に迫る！ （参考）Tuskarのアーキテクチャー コンピュートノード コントローラーノード 物理サーバー ・・・ オーバークラウド アンダークラウド REST APIを提供 TuskarAPI Tuskar Manager コントローラーノードや コンピュートノードを構築 Heat Nova Ironic Open Cloud Campus

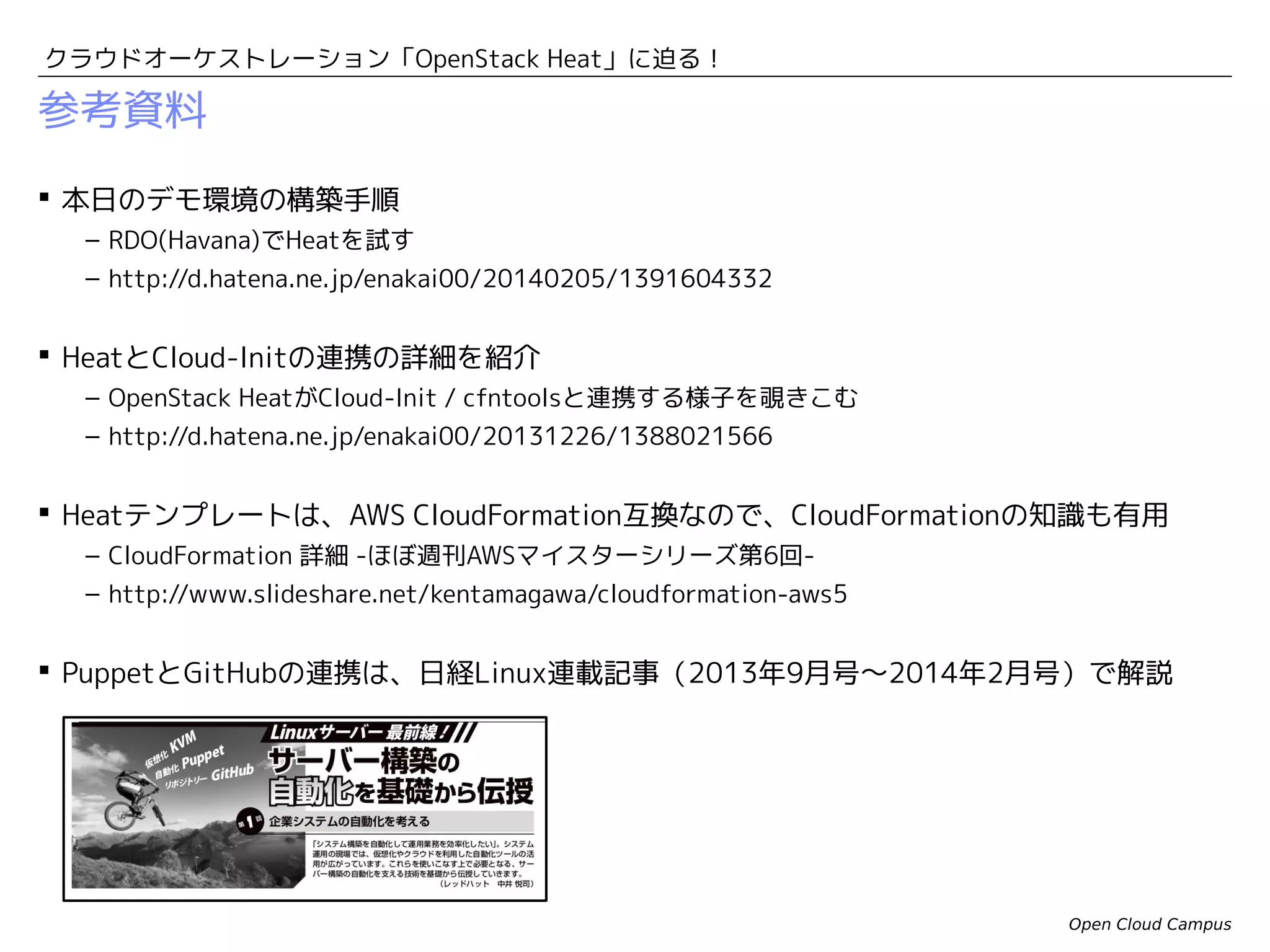

- 19. クラウドオーケストレーション「OpenStack Heat」に迫る！ 参考資料 本日のデモ環境の構築手順 –RDO(Havana)でHeatを試す – http://d.hatena.ne.jp/enakai00/20140205/1391604332 HeatとCloud-Initの連携の詳細を紹介 – OpenStack HeatがCloud-Init / cfntoolsと連携する様子を覗きこむ – http://d.hatena.ne.jp/enakai00/20131226/1388021566 Heatテンプレートは、AWS CloudFormation互換なので、CloudFormationの知識も有用 – CloudFormation 詳細 -ほぼ週刊AWSマイスターシリーズ第6回– http://www.slideshare.net/kentamagawa/cloudformation-aws5 PuppetとGitHubの連携は、日経Linux連載記事（2013年9月号〜2014年2月号）で解説 Open Cloud Campus
- 20.
