オープンソースのクラウド基盤ソフトウェアとして、群を抜く関心度の高さを誇るOpenStack。しかしながら、その関心度の高さに比べ、エンタープライズ規模での本格的な導入はまだまだ進んでいないのが現状ではないでしょうか。 本セッションでは、OpenStackディストリビューション初のHA機能を搭載したSUSE Cloudのデモを中心に、エンタープライズクラスのOpenStackには何が求められるか解説します。

1. エンタープライズクラスの
OpenStackとは
- HA機能を搭載したSUSE Cloudソリューションデモ –
Ryo Murakawa
Technical Sales Manager

2. 2

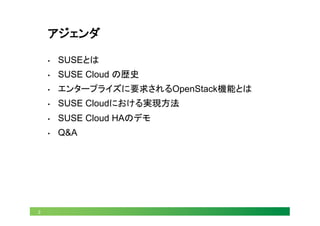

アジェンダ
• SUSEとは
• SUSE Cloud の歴史
• エンタープライズに要求されるOpenStack機能とは
• SUSE Cloudにおける実現方法
• SUSE Cloud HAのデモ
• Q&A

3. SUSEとは

4. 4

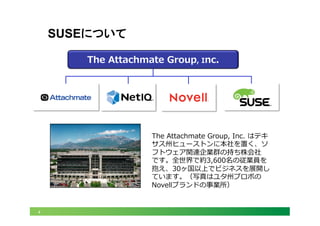

SUSEについて
The Attachmate Group, Inc.
The Attachmate Group, Inc. はテキ
サス州ヒューストンに本社を置く、ソ
フトウェア関連企業群の持ち株会社
です。全世界で約3,600名の従業員を
抱え、30ヶ国以上でビジネスを展開し
ています。（写真はユタ州プロボの
Novellブランドの事業所）

5. 5

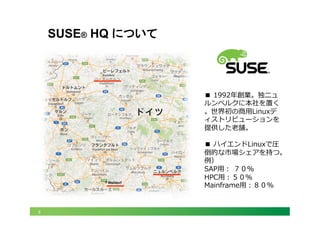

SUSE® HQ について
■ 1992年年創業。独ニュ
ルンベルクに本社を置く
。世界初の商⽤用Linuxデ
ィストリビューションを
提供した⽼老老舗。
■ ハイエンドLinuxで圧
倒的な市場シェアを持つ。
例例）
SAP⽤用： ７０％
HPC⽤用：５０％
Mainframe⽤用：８０％
Walldorf

6. 6
SUSE® ビジネス概要

7. SUSE Cloudの歴史

8. 8
クラウドコンピューティングモデル: The Cloud Stack

9. 9

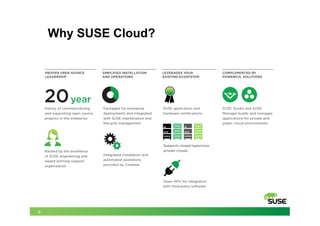

Why SUSE Cloud?

10. 10
The SUSE Cloud Stack

11. 11

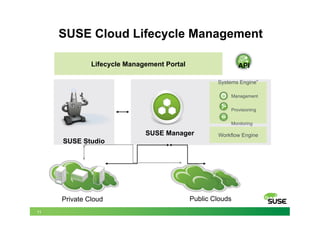

λ Datacenter
SUSE Studio
SUSE Cloud Lifecycle Management
λ Web Interface
SUSE Manager
API
Workflow Engine
Public CloudsPrivate Cloud
Lifecycle Management Portal
Systems Engine”
Management
Provisioning
Monitoring

12. 12

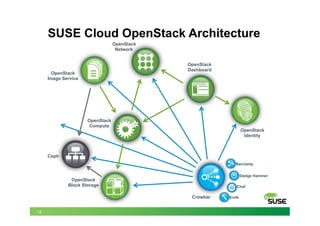

SUSE Cloud OpenStack Architecture
Crowbar
Chef
Knife
Sledge Hammer
Barclamp
OpenStack
Dashboard
OpenStack
Image Service
OpenStack
Block Storage
OpenStack
Network
OpenStack
Identity
OpenStack
Compute
Ceph

13. 13

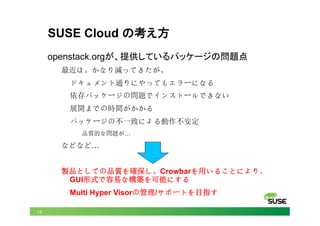

SUSE Cloud の考え方
openstack.orgが、提供しているパッケージの問題点
最近は、かなり減ってきたが、
ドキュメント通りにやってもエラーになる
依存パッケージの問題でインストールできない
展開までの時間がかかる
パッケージの不一致による動作不安定
品質的な問題が…
などなど…
製品としての品質を確保し、Crowbarを用いることにより、
GUI形式で容易な構築を可能にする
Multi Hyper Visorの管理/サポートを目指す

14. 14

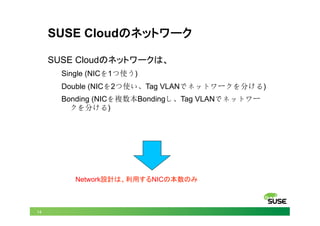

SUSE Cloudのネットワーク
SUSE Cloudのネットワークは、
Single (NICを1つ使う)
Double (NICを2つ使い、Tag VLANでネットワークを分ける)
Bonding (NICを複数本Bondingし、Tag VLANでネットワー
クを分ける)
Network設計は、利用するNICの本数のみ

15. 15

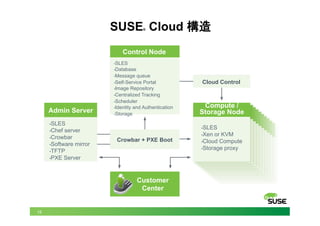

SUSE® Cloud 構造
Admin Server
Control Node
Compute /
Storage Node
Customer
Center
Cloud Control
• SLES
• Database
• Message queue
• Self-Service Portal
• Image Repository
• Centralized Tracking
• Scheduler
• Identity and Authentication
• Storage
• SLES
• Xen or KVM
• Cloud Compute
• Storage proxy
Crowbar + PXE Boot
• SLES
• Chef server
• Crowbar
• Software mirror
• TFTP
• PXE Server

16. 16
SUSE Cloud 論理構成図

17. 17

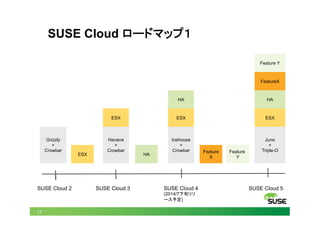

SUSE Cloud ロードマップ１
Havana
+
Crowbar
ESX
Icehouse
+
Crowbar
Juno
+
Triple-O
Grizzly
+
Crowbar
HA
Feature
Y
Feature
X
ESX ESXESX
HAHA
FeatureX
Feature Y
SUSE Cloud 2 SUSE Cloud 3 SUSE Cloud 4
(2014/7下旬リリ
ース予定)
SUSE Cloud 5

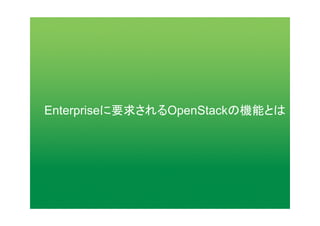

18. Enterpriseに要求されるOpenStackの機能とは

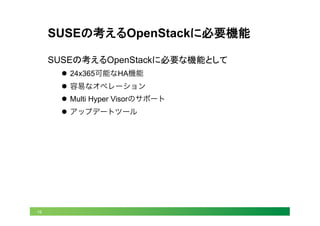

19. 19
SUSEの考えるOpenStackに必要機能
SUSEの考えるOpenStackに必要な機能として
l 24x365可能なHA機能
l 容易なオペレーション
l Multi Hyper Visorのサポート
l アップデートツール

20. SUSE Cloudにおける実現方法

21. 21

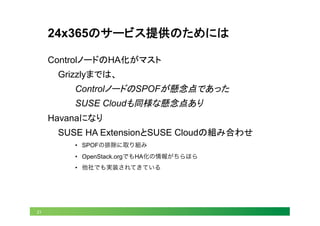

24x365のサービス提供のためには
ControlノードのHA化がマスト
Grizzlyまでは、
ControlノードのSPOFが懸念点であった
SUSE Cloudも同様な懸念点あり
Havanaになり
SUSE HA ExtensionとSUSE Cloudの組み合わせ
• SPOFの排除に取り組み
• OpenStack.orgでもHA化の情報がちらほら
• 他社でも実装されてきている

22. 22

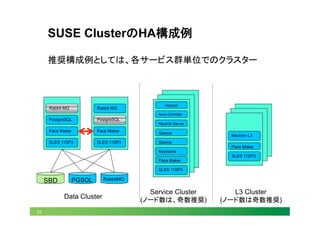

SUSE ClusterのHA構成例
推奨構成例としては、各サービス群単位でのクラスター
SBD
RabbitMQ
PGSQL
SLES 11SP3
SLES 11SP3
Pace Maker
Pace Maker
PostgreSQL
PostgreSQL
Rabbit MQ
Rabbit MQ
SLES 11SP3
Pace Maker
Keystone
Glance
Glance
Neutron Server
Nova Controller
Horizon
SLES 11SP3
Neutron L3
Data Cluster
Service Cluster
(ノード数は、奇数推奨)
L3 Cluster
(ノード数は奇数推奨)
Pace Maker

23. 23

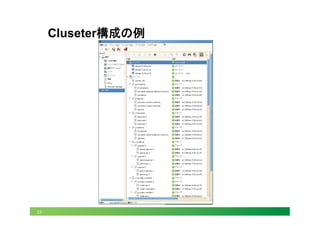

Cluseter構成の例

24. 24
DatabaseのHA
Active-Standby構成
- File System
- VIP
- Postgresqlサービス

25. 25

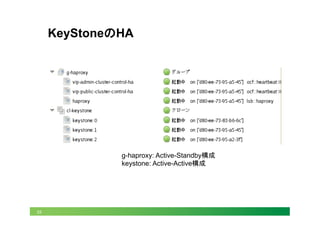

KeyStoneのHA
g-haproxy: Active-Standby構成
keystone: Active-Active構成

26. 26

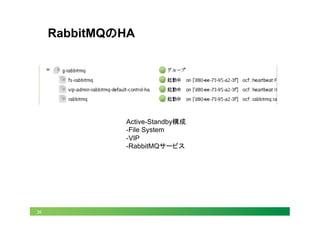

RabbitMQのHA
Active-Standby構成
- File System
- VIP
- RabbitMQサービス

27. 27

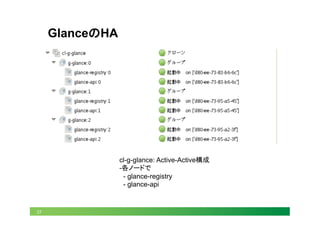

GlanceのHA
cl-g-glance: Active-Active構成
-各ノードで
- glance-registry
- glance-api

28. 28

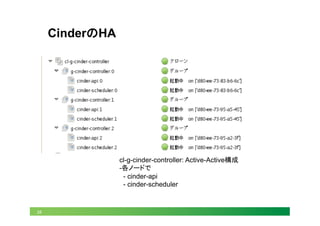

CinderのHA
cl-g-cinder-controller: Active-Active構成
-各ノードで
- cinder-api
- cinder-scheduler

29. 29

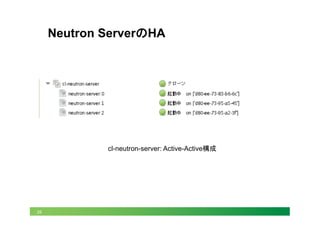

Neutron ServerのHA
cl-neutron-server: Active-Active構成

30. 30

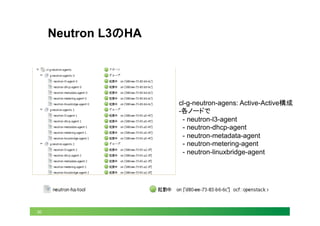

Neutron L3のHA
cl-g-neutron-agens: Active-Active構成
-各ノードで
- neutron-l3-agent
- neutron-dhcp-agent
- neutron-metadata-agent
- neutron-metering-agent
- neutron-linuxbridge-agent

31. 31

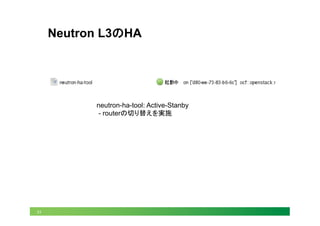

Neutron L3のHA
neutron-ha-tool: Active-Stanby
- routerの切り替えを実施

32. 32

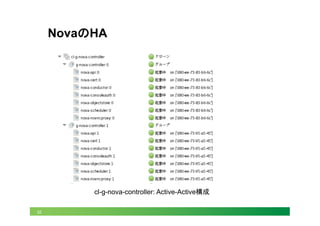

NovaのHA
cl-g-nova-controller: Active-Active構成

33. 33

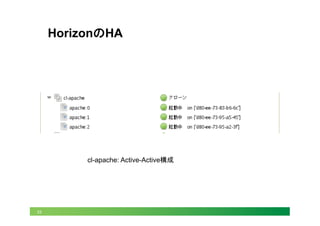

HorizonのHA
cl-apache: Active-Active構成

34. 34

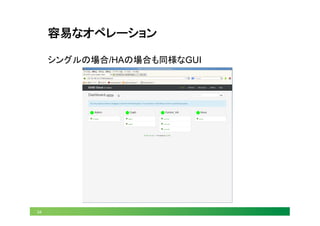

容易なオペレーション
シングルの場合/HAの場合も同様なGUI

35. 35
容易なオペレーション
デモ

36. 36

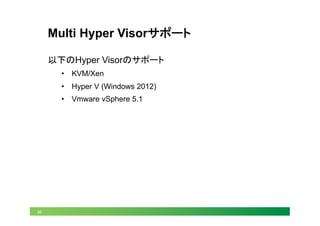

Multi Hyper Visorサポート
以下のHyper Visorのサポート
• KVM/Xen
• Hyper V (Windows 2012)
• Vmware vSphere 5.1

37. 37

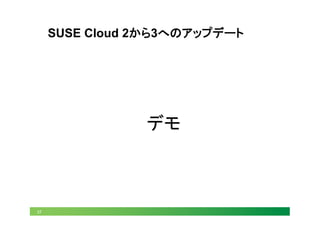

SUSE Cloud 2から3へのアップデート
デモ

38. SUSE Cloud HAのデモ

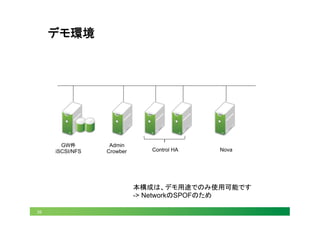

39. 39
デモ環境
GW件
iSCSI/NFS
Admin
Crowber Control HA Nova
本構成は、デモ用途でのみ使用可能です
-> NetworkのSPOFのため

40. Your Questions
