Open stack overview_20130301

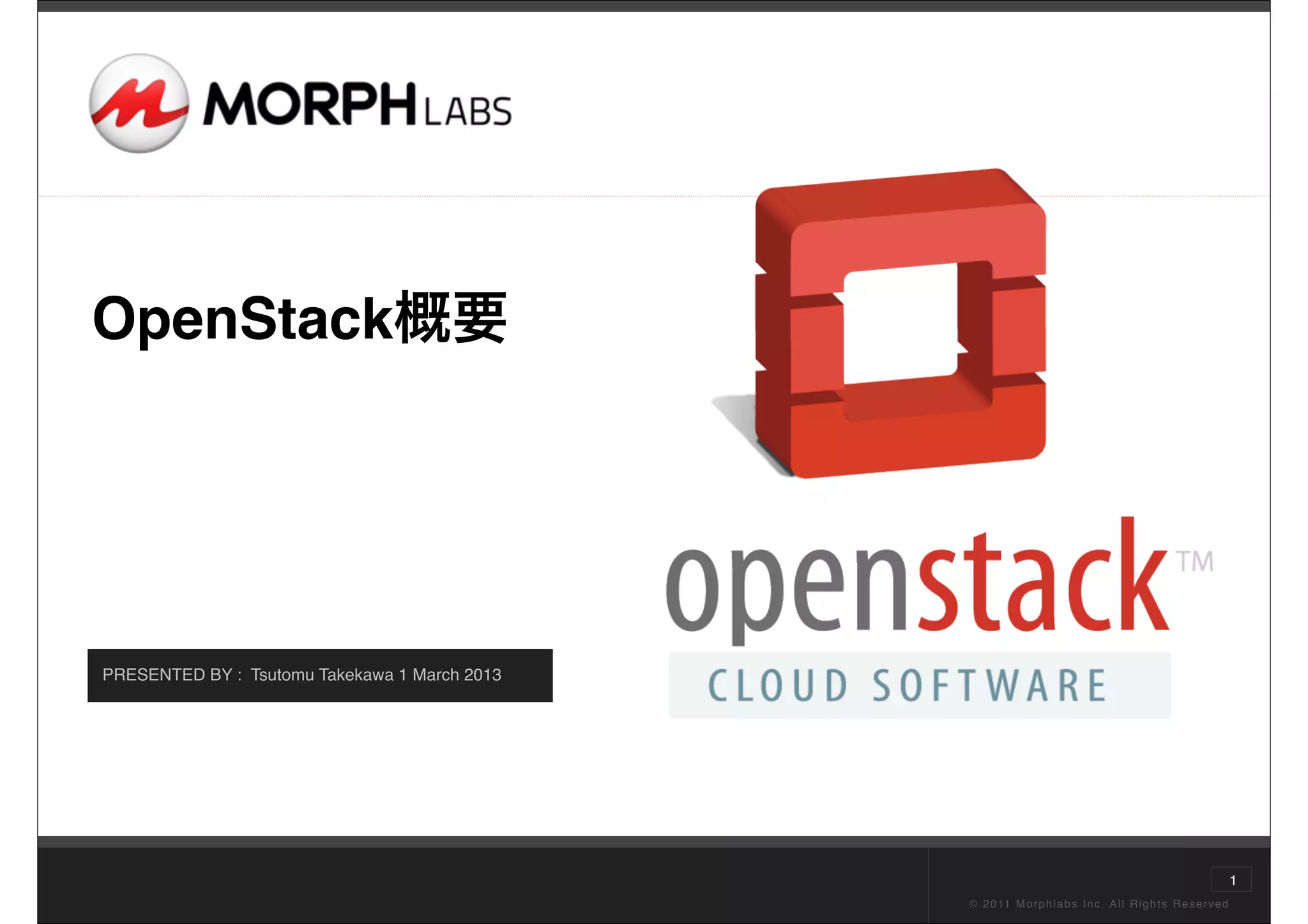

OpenStack概要

PRESENTED BY : Tsutomu Takekawa 1 March 2013

1
© 2 0 11 M o r p h l a b s I n c . A l l R i g h t s R e s e r v e d

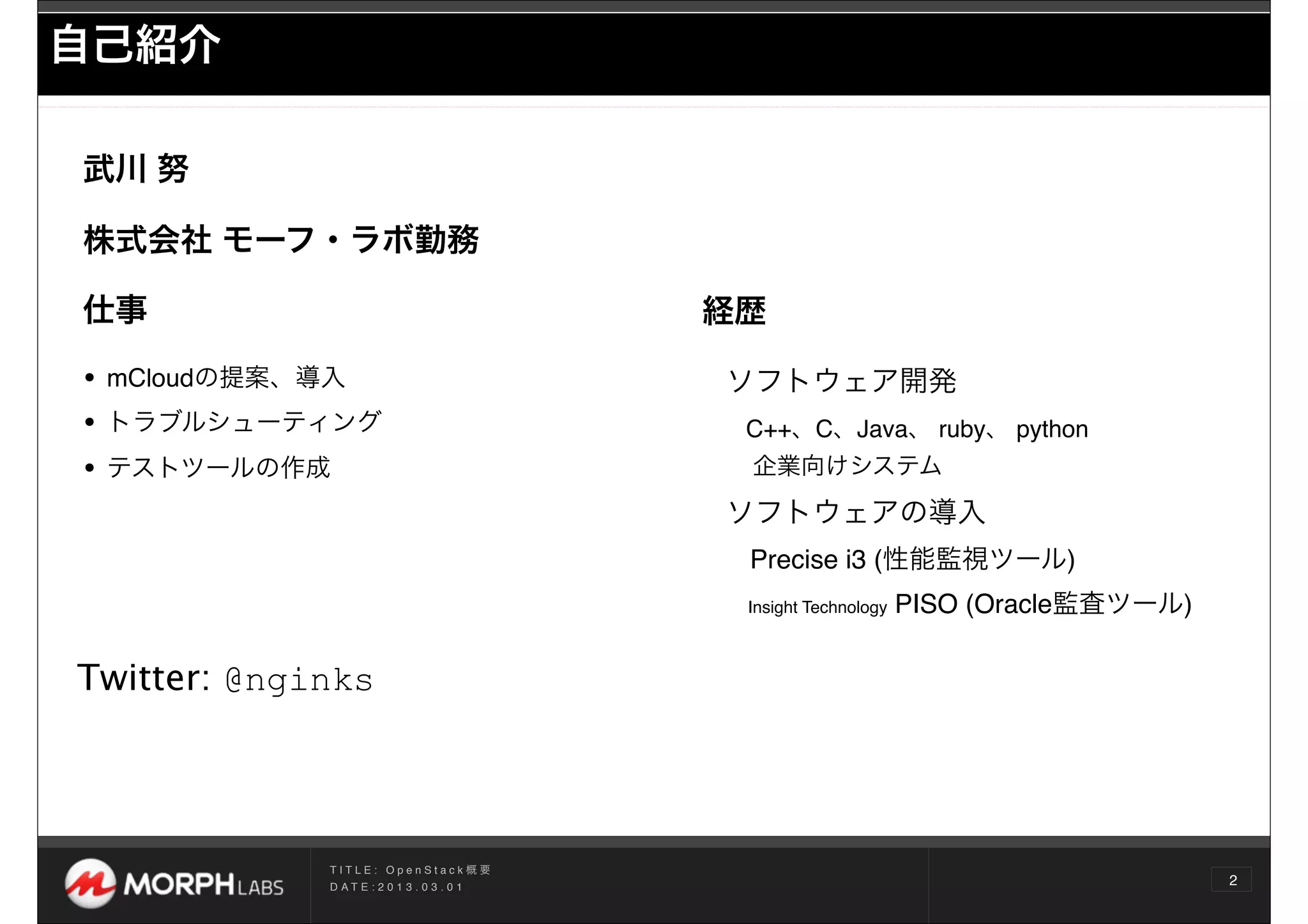

自己紹介

武川努

株式会社モーフ・ラボ勤務

仕事経歴

• mCloudの提案、導入ソフトウェア開発
• トラブルシューティング C++、C、Java、 ruby、 python
• テストツールの作成企業向けシステム

ソフトウェアの導入
Precise i3 (性能監視ツール)
Insight Technology PISO (Oracle監査ツール)

Twitter: @nginks

TITLE: OpenStack概要
D AT E : 2 0 1 3 . 0 3 . 0 1
2

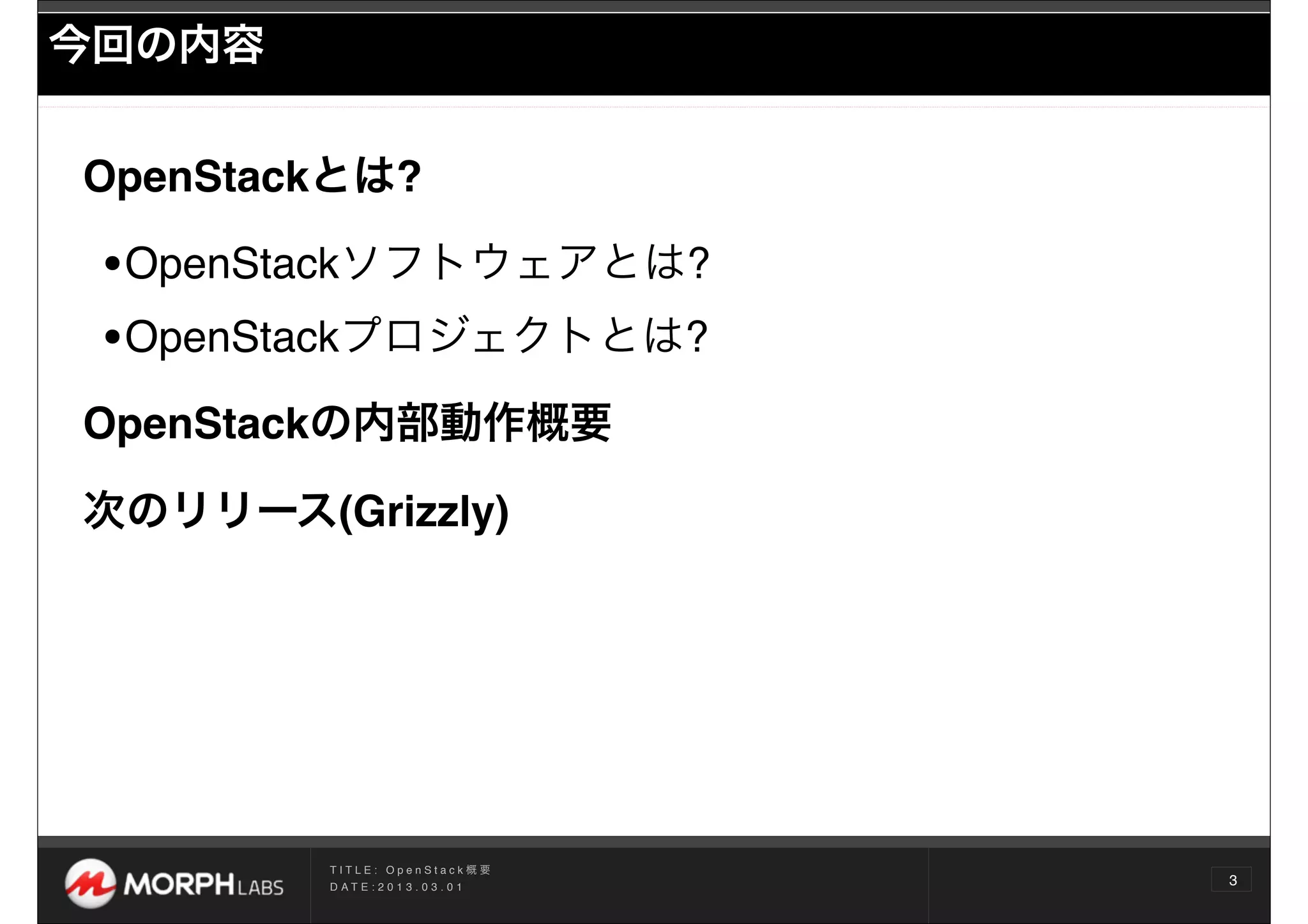

今回の内容

OpenStackとは?

•OpenStackソフトウェアとは?
•OpenStackプロジェクトとは?
OpenStackの内部動作概要

次のリリース(Grizzly)

D AT E : 2 0 1 3 . 0 3 . 0 1
3

OpenStackとは?

オープンソースのクラウドソフトウェア
オープンな組織 OpenStack Project

D AT E : 2 0 1 3 . 0 3 . 0 1
4

OpenStack Software

D AT E : 2 0 1 3 . 0 3 . 0 1
5

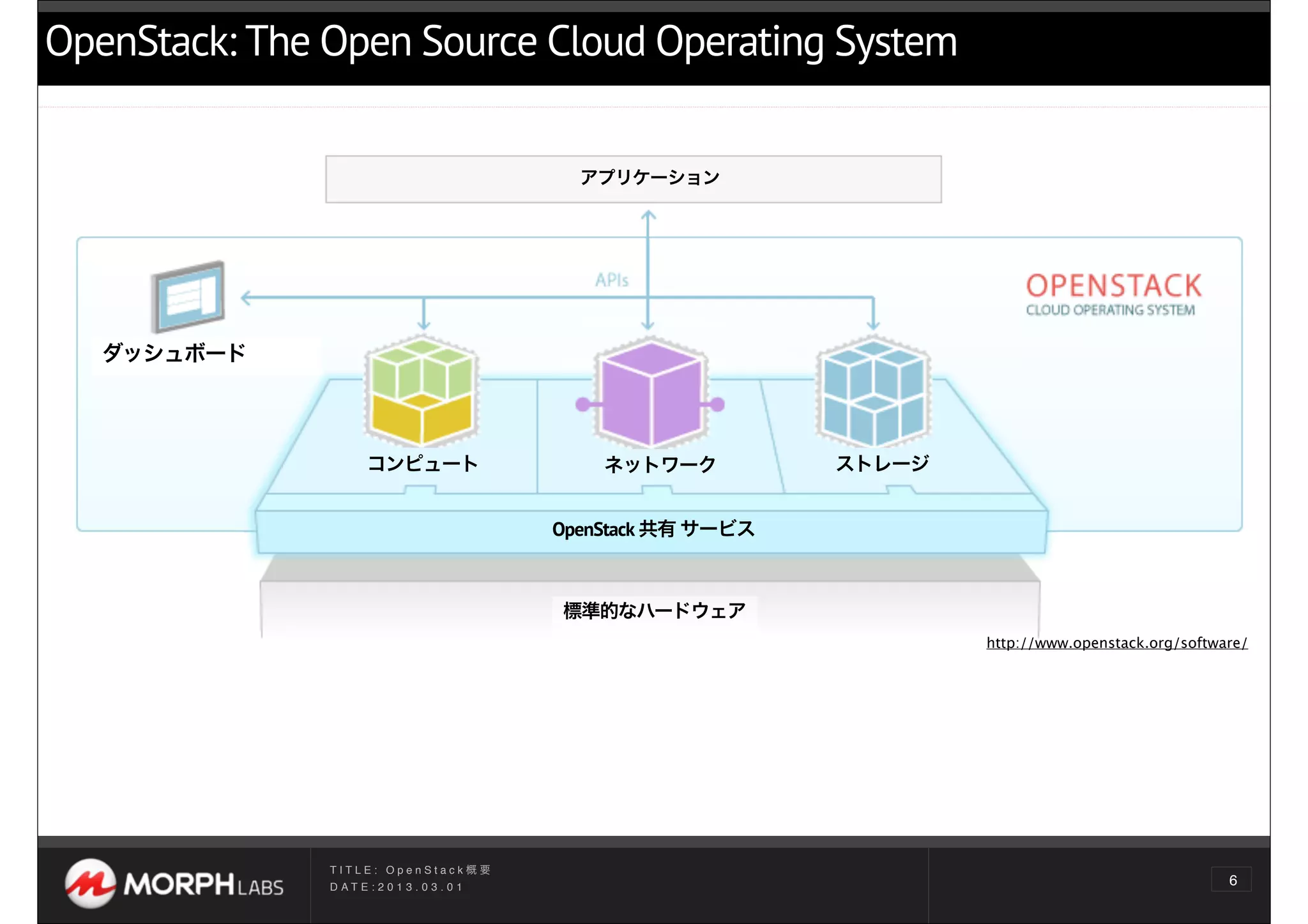

OpenStack: The Open Source Cloud Operating System

アプリケーション

ダッシュボード

コンピュートネットワークストレージ

OpenStack 共有サービス

標準的なハードウェア
http://www.openstack.org/software/

D AT E : 2 0 1 3 . 0 3 . 0 1
6

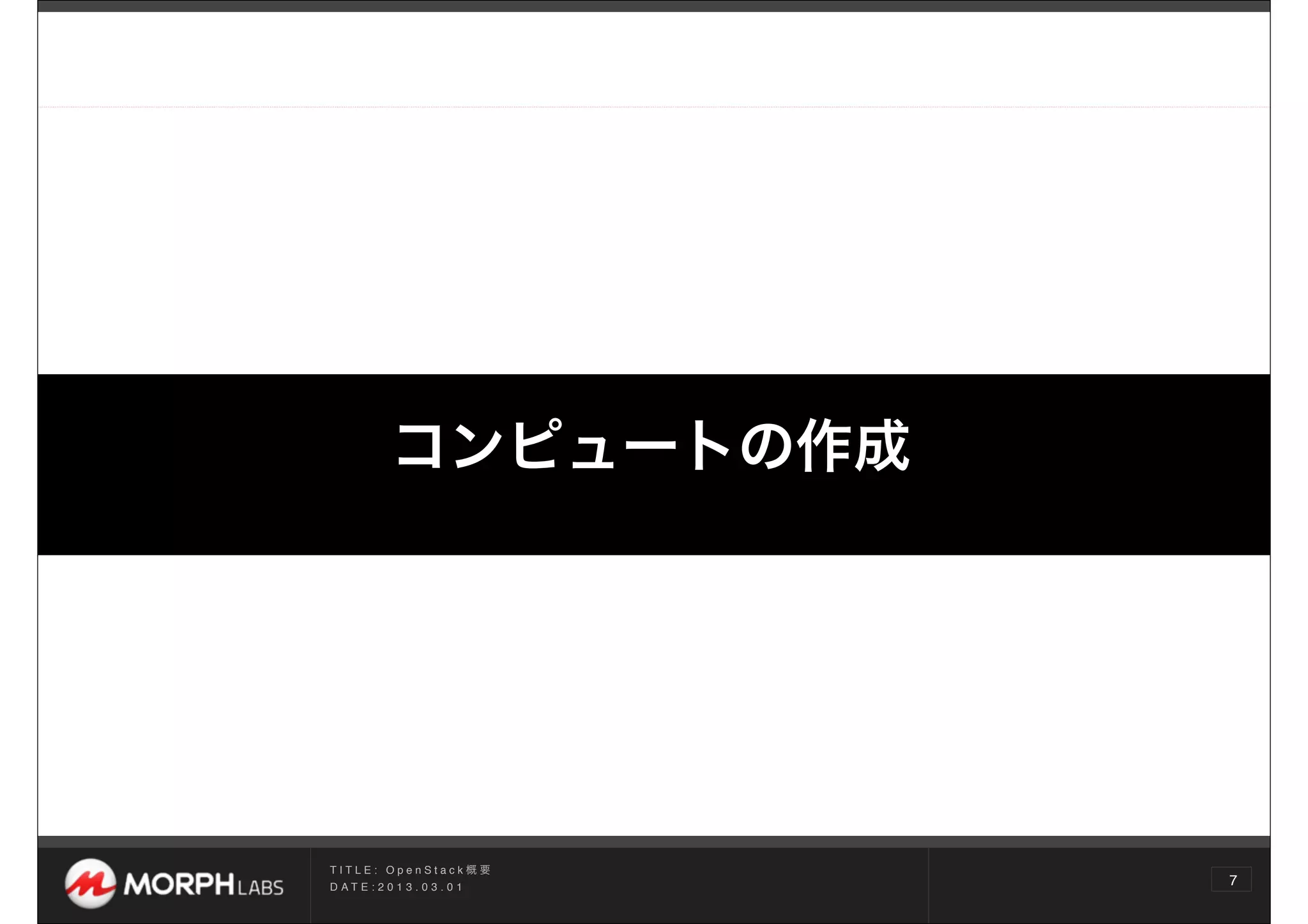

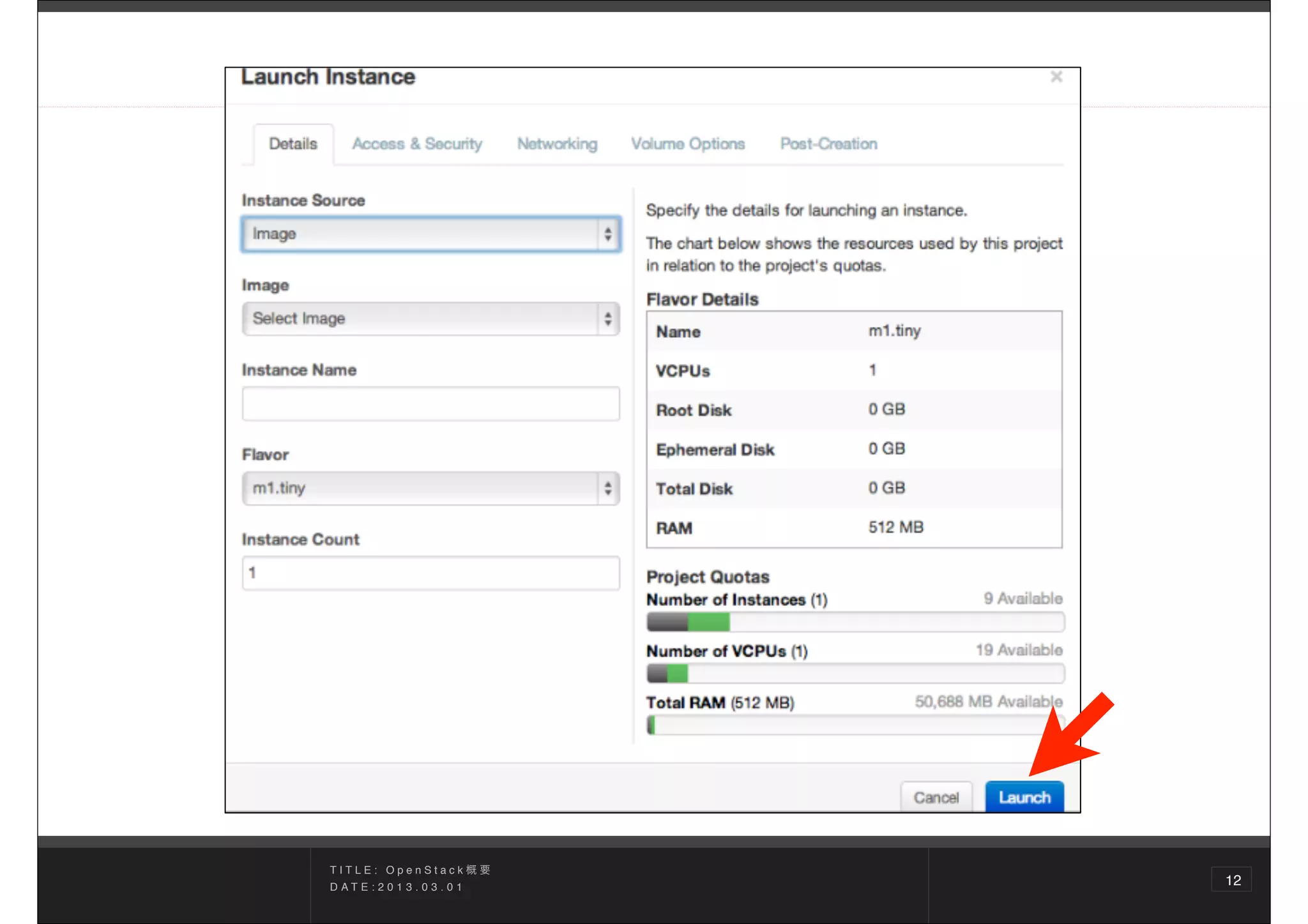

コンピュートの作成

D AT E : 2 0 1 3 . 0 3 . 0 1
7

D AT E : 2 0 1 3 . 0 3 . 0 1
8

D AT E : 2 0 1 3 . 0 3 . 0 1
9

D AT E : 2 0 1 3 . 0 3 . 0 1
10

D AT E : 2 0 1 3 . 0 3 . 0 1
11

D AT E : 2 0 1 3 . 0 3 . 0 1
12

D AT E : 2 0 1 3 . 0 3 . 0 1
13

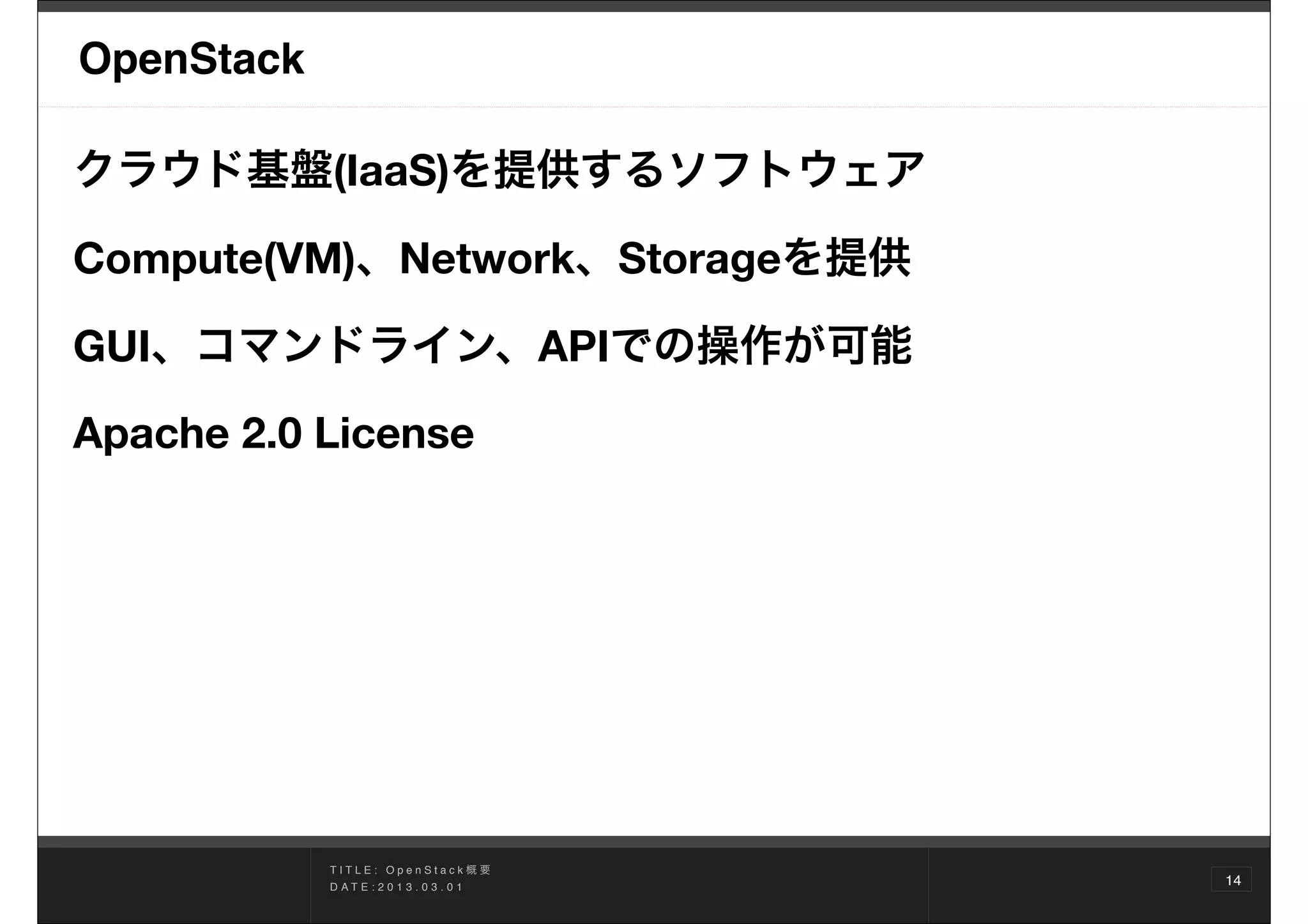

OpenStack

クラウド基盤(IaaS)を提供するソフトウェア

Compute(VM)、Network、Storageを提供

GUI、コマンドライン、APIでの操作が可能
Apache 2.0 License

D AT E : 2 0 1 3 . 0 3 . 0 1
14

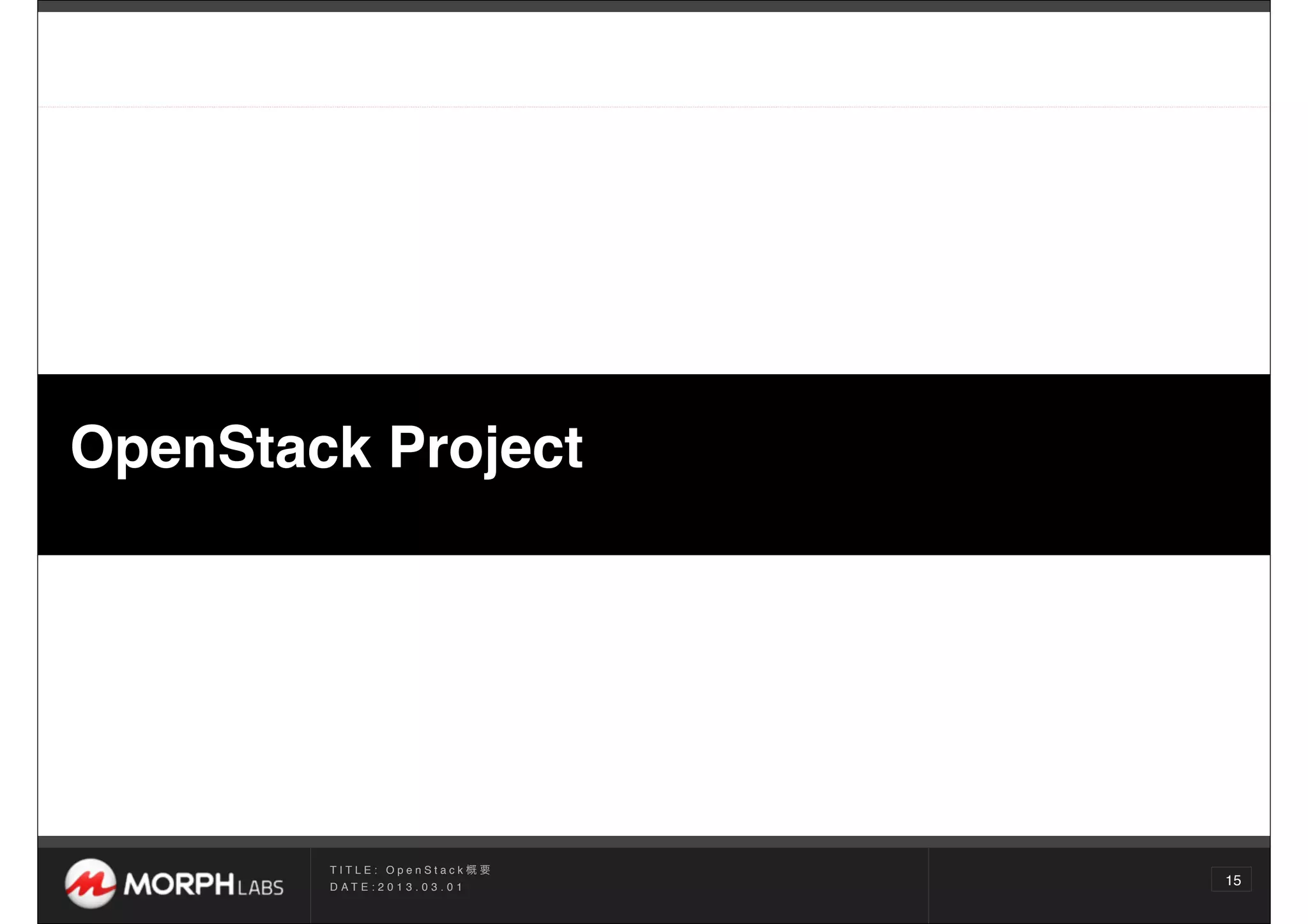

OpenStack Project

D AT E : 2 0 1 3 . 0 3 . 0 1
15

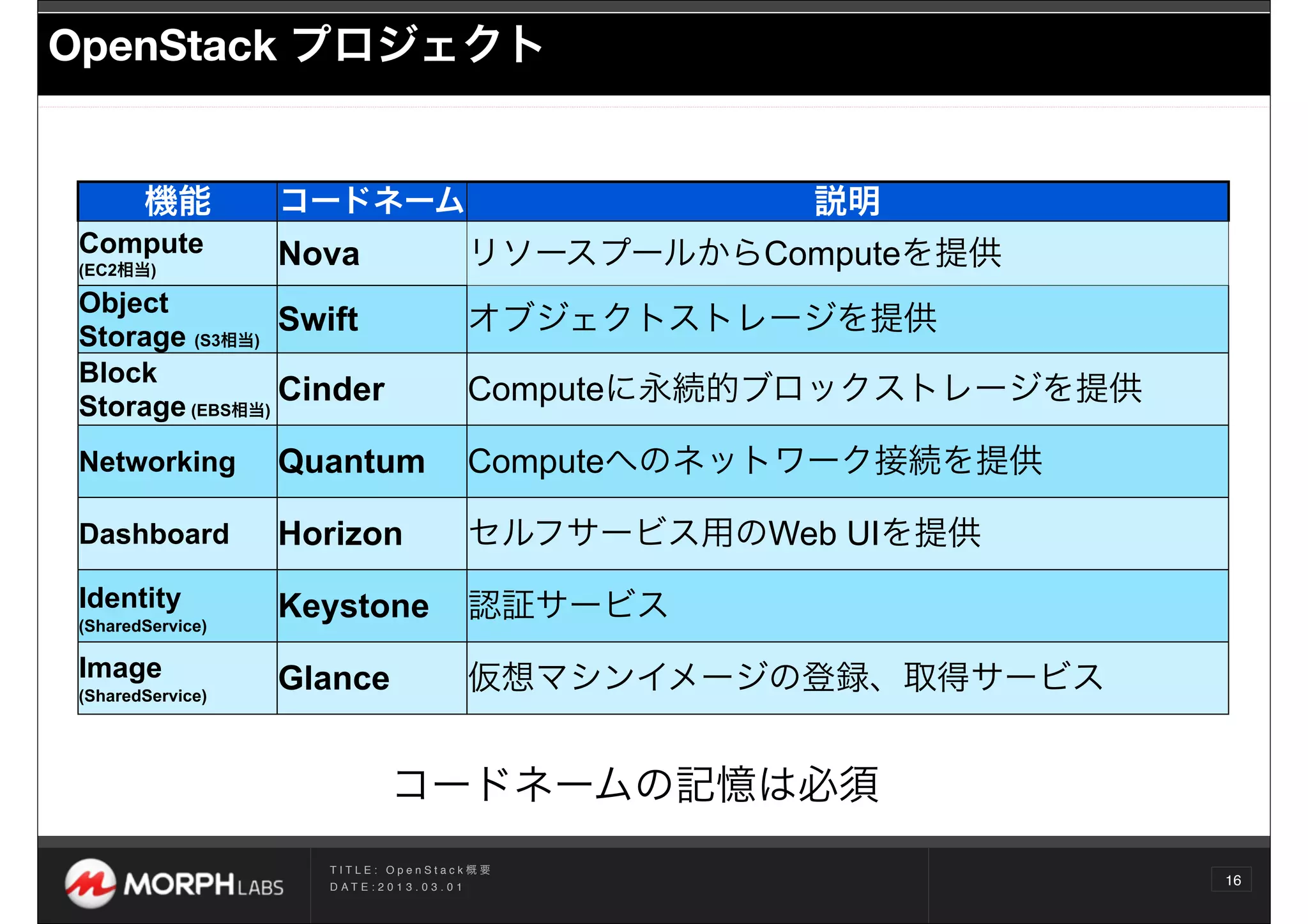

OpenStack プロジェクト

機能コードネーム説明
Compute Nova リソースプールからComputeを提供
(EC2相当)

Object
Storage (S3相当)
Swift オブジェクトストレージを提供
Block
Storage (EBS相当)
Cinder Computeに永続的ブロックストレージを提供

Networking Quantum Computeへのネットワーク接続を提供

Dashboard Horizon セルフサービス用のWeb UIを提供
Identity Keystone 認証サービス
(SharedService)

Image Glance 仮想マシンイメージの登録、取得サービス
(SharedService)

コードネームの記憶は必須
D AT E : 2 0 1 3 . 0 3 . 0 1
16



ダッシュボード

コンピュートネットワークストレージ

OpenStack 共有サービス

標準的なハードウェア
http://www.openstack.org/software/

D AT E : 2 0 1 3 . 0 3 . 0 1
17

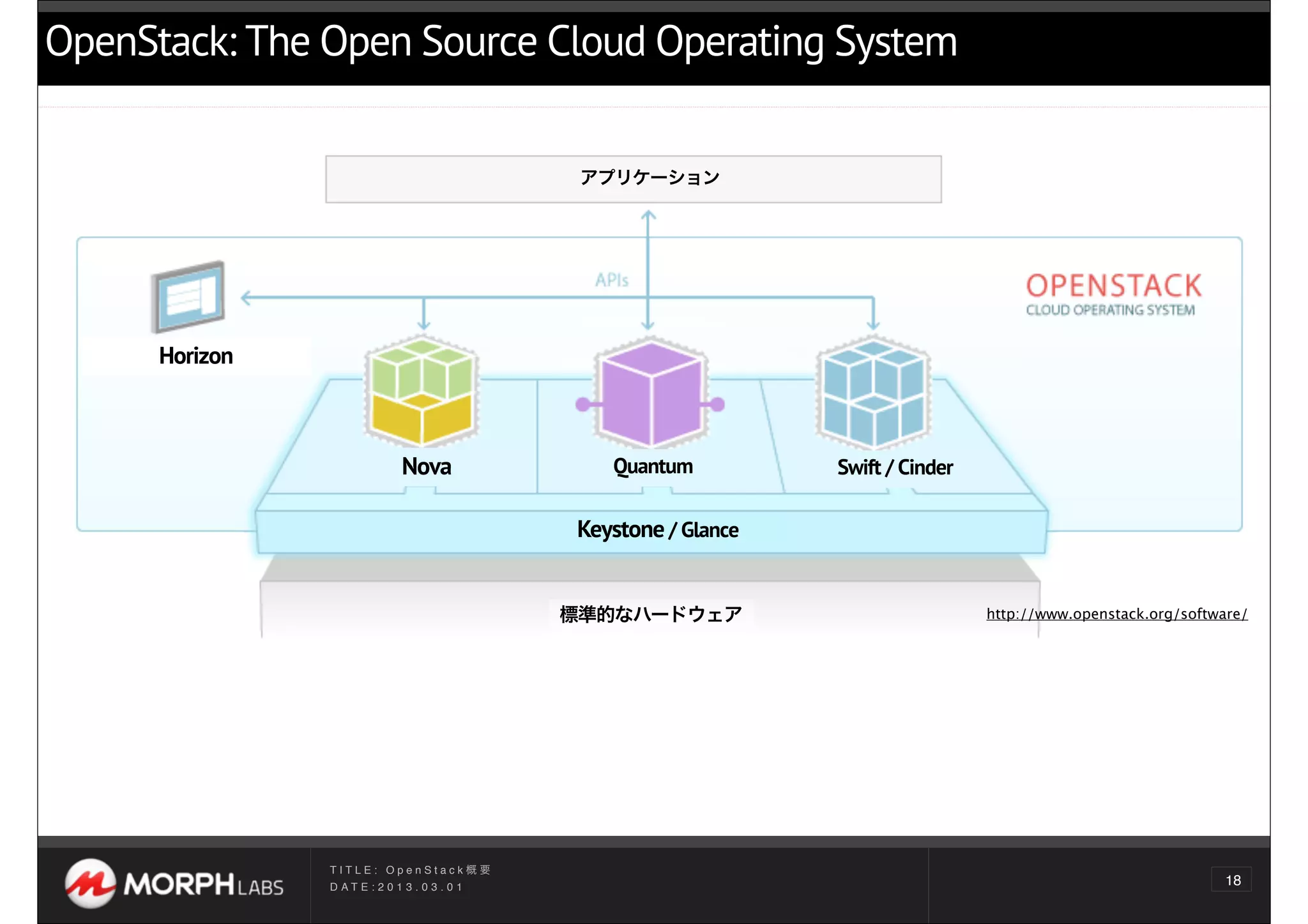

Horizon

Nova Quantum Swift / Cinder

Keystone / Glance

標準的なハードウェア http://www.openstack.org/software/

D AT E : 2 0 1 3 . 0 3 . 0 1
18

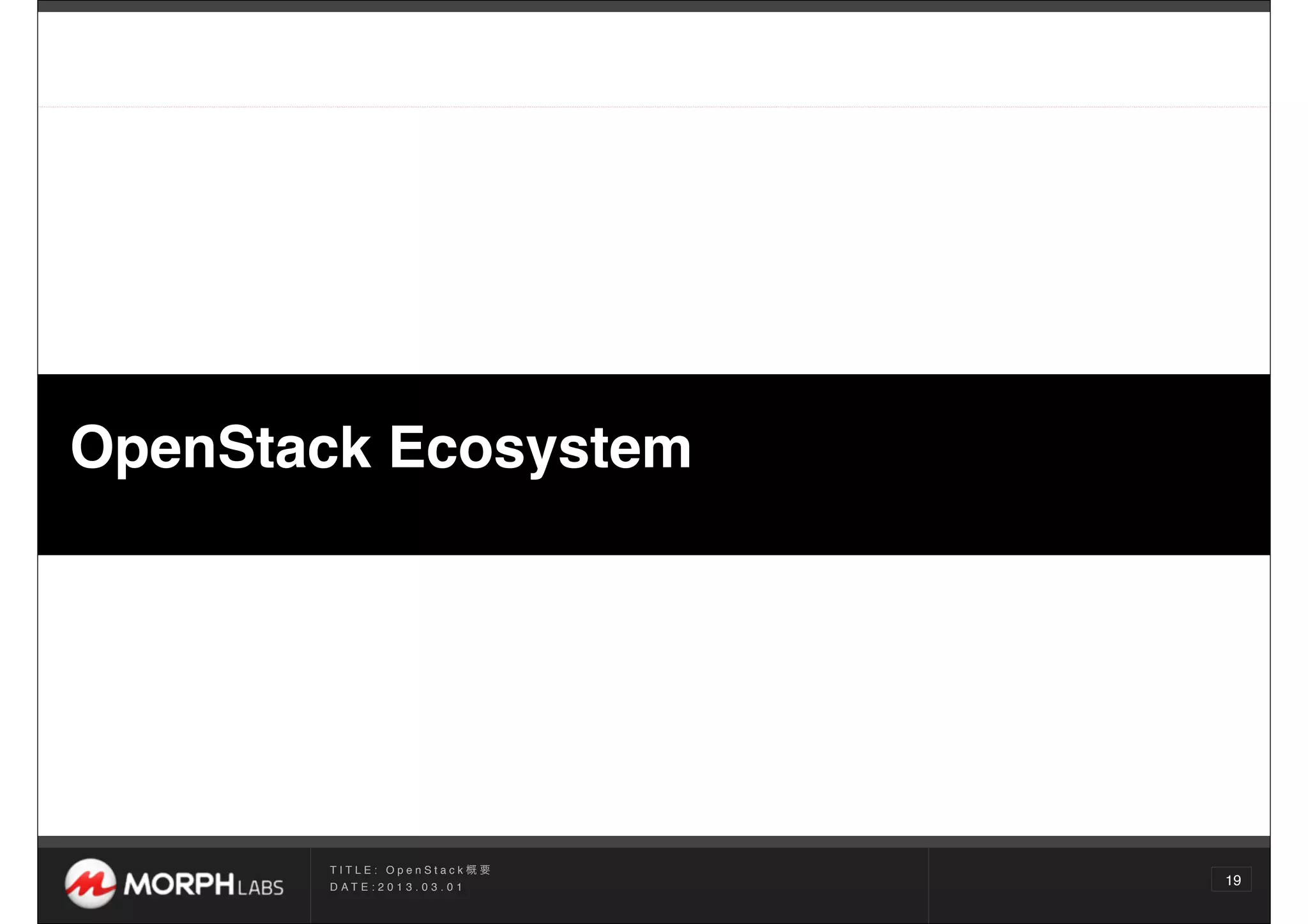

OpenStack Ecosystem

D AT E : 2 0 1 3 . 0 3 . 0 1
19

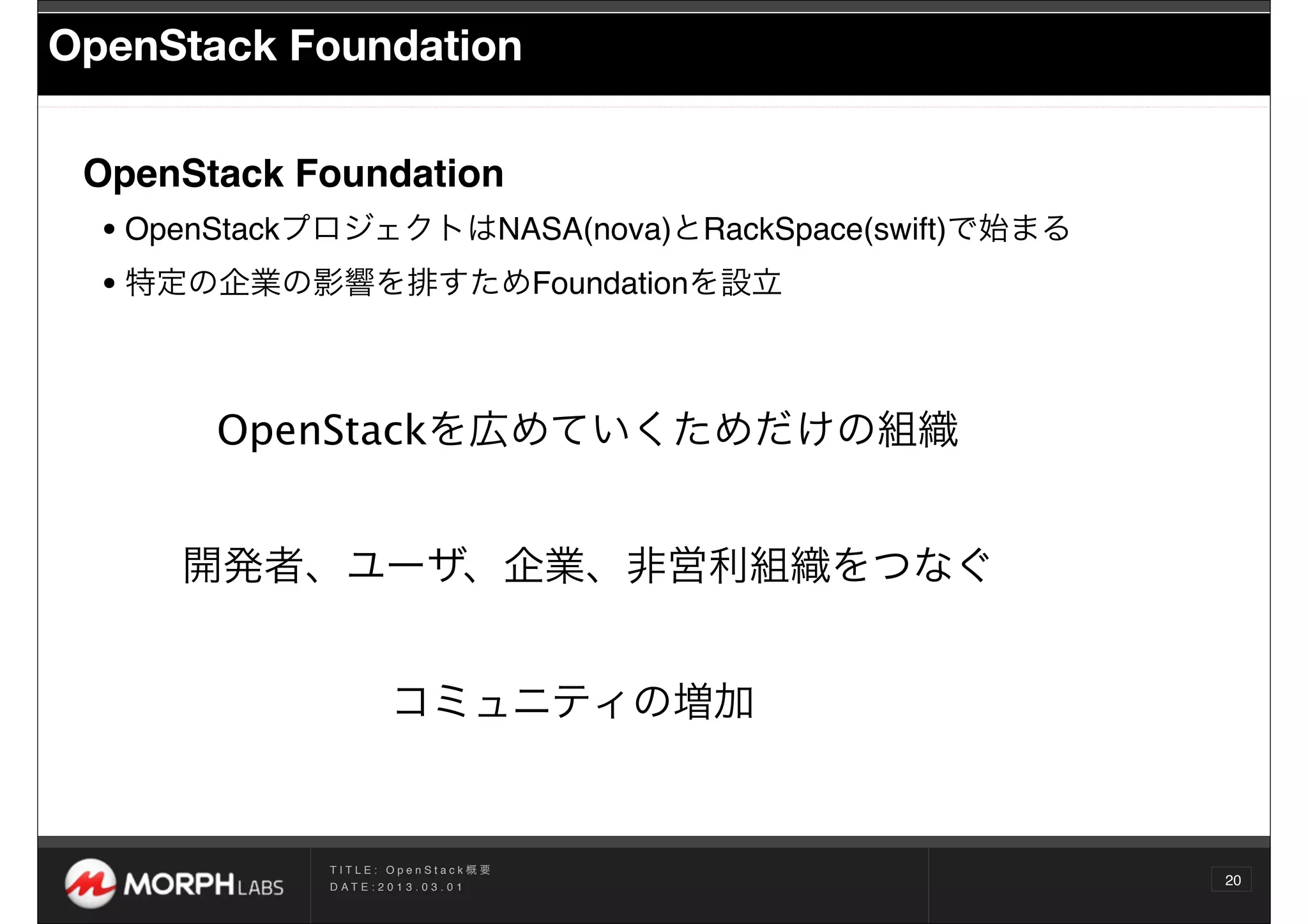

OpenStack Foundation

OpenStack Foundation
• OpenStackプロジェクトはNASA(nova)とRackSpace(swift)で始まる
• 特定の企業の影響を排すためFoundationを設立

OpenStackを広めていくためだけの組織

開発者、ユーザ、企業、非営利組織をつなぐ

コミュニティの増加

D AT E : 2 0 1 3 . 0 3 . 0 1
20

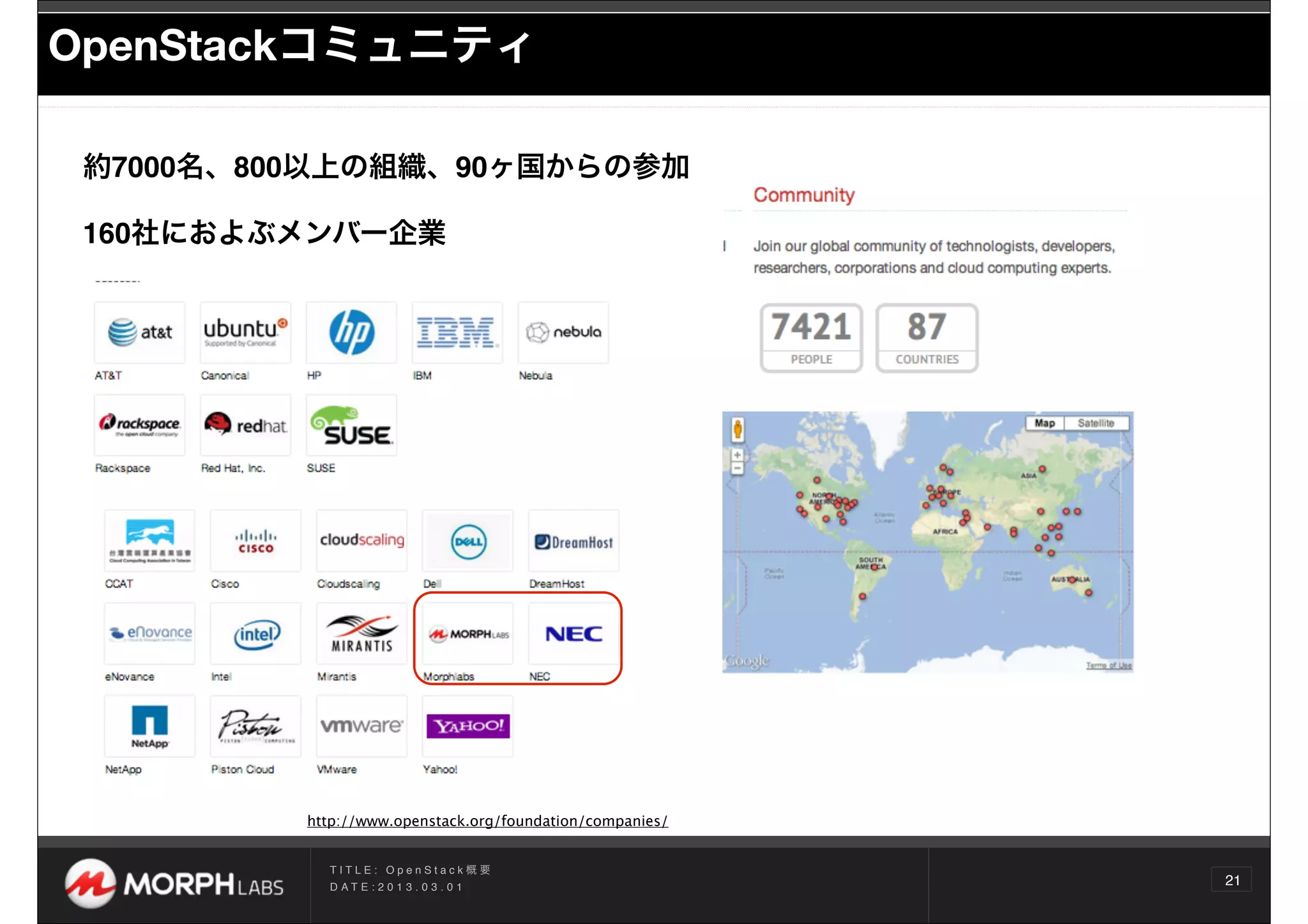

OpenStackコミュニティ

約7000名、800以上の組織、90ヶ国からの参加

160社におよぶメンバー企業

http://www.openstack.org/foundation/companies/

D AT E : 2 0 1 3 . 0 3 . 0 1
21

開発の流れ1

春、秋、半年で一サイクル

次期リリース名決定
• 現行リリースの3ヶ月前
現行バージョンリリース

OpenStack Summit
• 前回は10/15-18 San Diego, California
• 次回は4/15-18 Portland, Oregon
• 要望、議論
• BluePrint (https://blueprints.launchpad.net/)

D AT E : 2 0 1 3 . 0 3 . 0 1
22

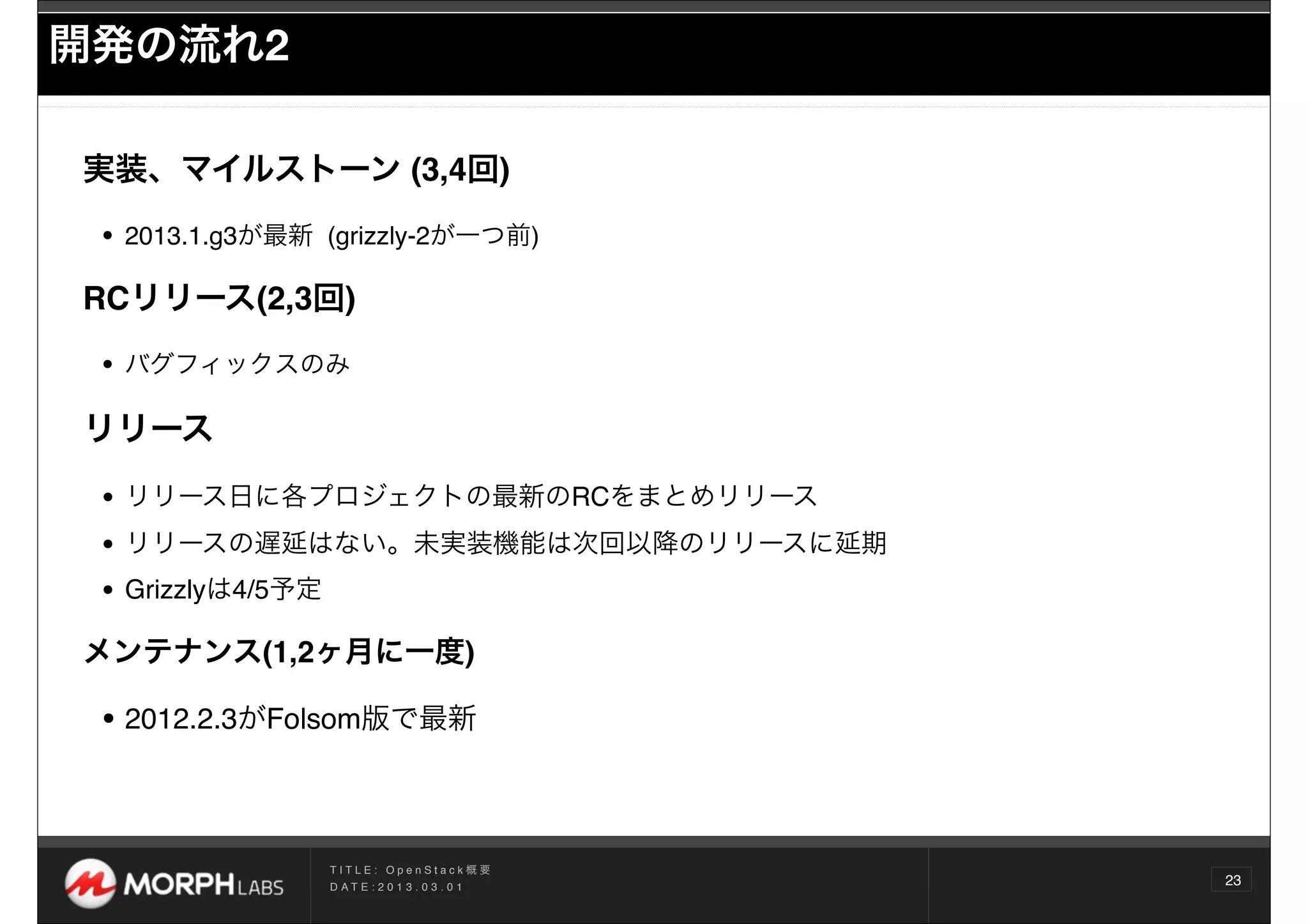

開発の流れ2

実装、マイルストーン (3,4回)

• 2013.1.g3が最新 (grizzly-2が一つ前)

RCリリース(2,3回)

• バグフィックスのみ
リリース

• リリース日に各プロジェクトの最新のRCをまとめリリース
• リリースの遅延はない。未実装機能は次回以降のリリースに延期
• Grizzlyは4/5予定
メンテナンス(1,2ヶ月に一度)

• 2012.2.3がFolsom版で最新

D AT E : 2 0 1 3 . 0 3 . 0 1
23

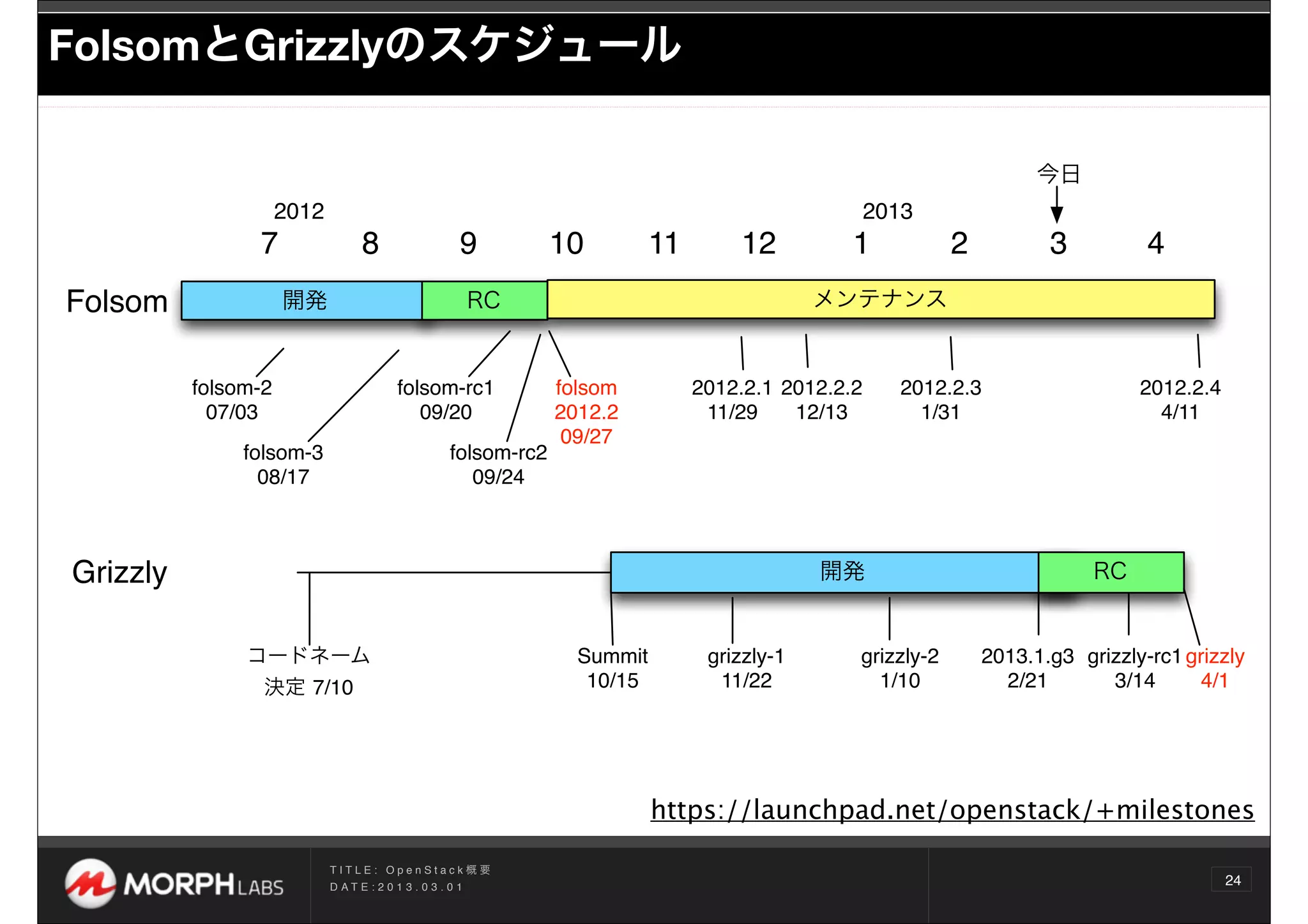

FolsomとGrizzlyのスケジュール

今日
2012 2013
7 8 9 10 11 12 1 2 3 4
Folsom 開発 RC メンテナンス

folsom-2 folsom-rc1 folsom 2012.2.1 2012.2.2 2012.2.3 2012.2.4
07/03 09/20 2012.2 11/29 12/13 1/31 4/11
09/27
folsom-3 folsom-rc2
08/17 09/24

Grizzly 開発 RC

コードネーム Summit grizzly-1 grizzly-2 2013.1.g3 grizzly-rc1 grizzly
決定 7/10 10/15 11/22 1/10 2/21 3/14 4/1

https://launchpad.net/openstack/+milestones

D AT E : 2 0 1 3 . 0 3 . 0 1
24

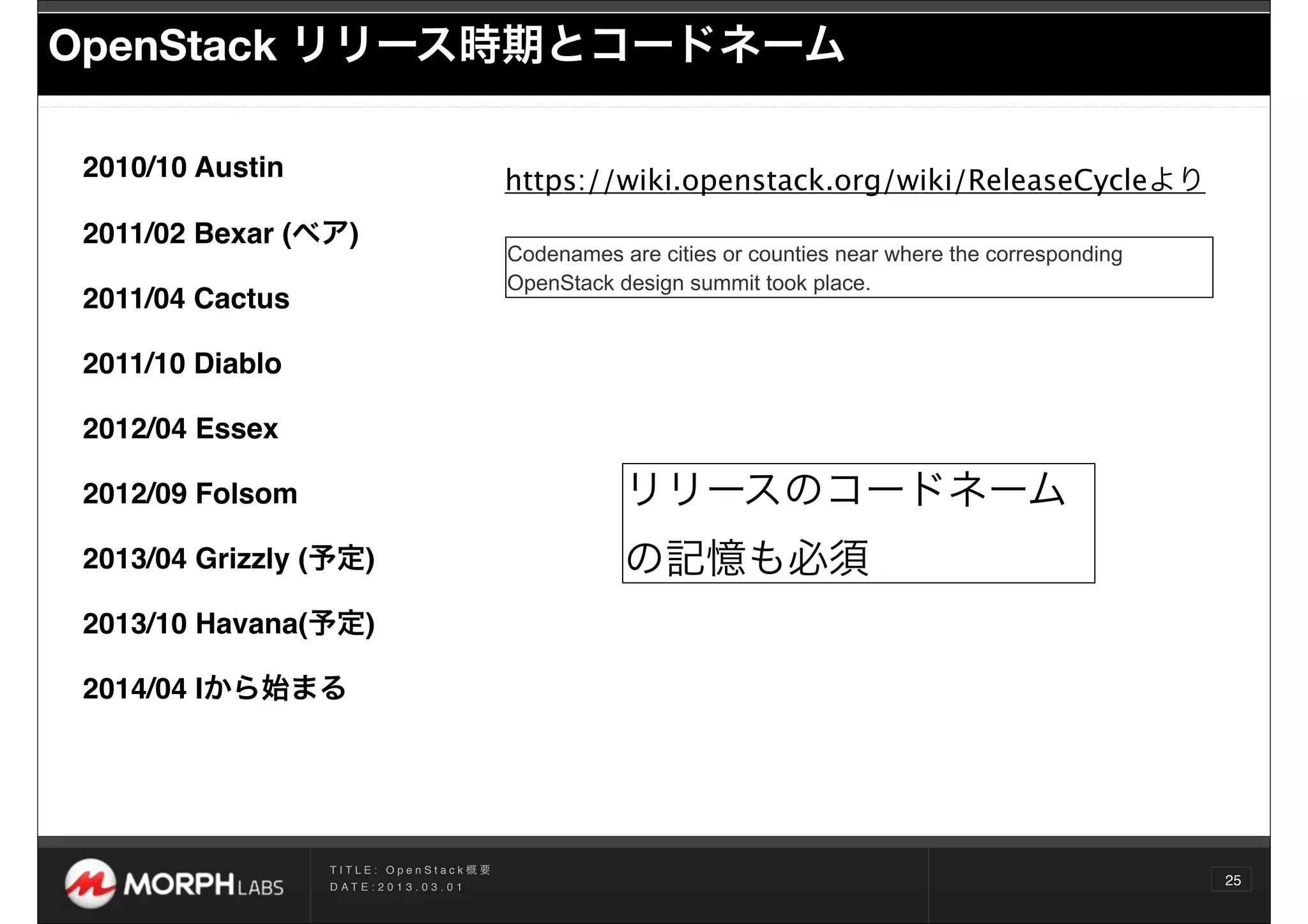

OpenStack リリース時期とコードネーム

2010/10 Austin https://wiki.openstack.org/wiki/ReleaseCycleより
2011/02 Bexar (ベア)
Codenames are cities or counties near where the corresponding
OpenStack design summit took place.
2011/04 Cactus

2011/10 Diablo

2012/04 Essex

2012/09 Folsom リリースのコードネーム
2013/04 Grizzly (予定) の記憶も必須
2013/10 Havana(予定)

2014/04 Iから始まる

D AT E : 2 0 1 3 . 0 3 . 0 1
25

リリースとプロジェクトの関係

Austin Bexar Cactus Diablo Essex Folsom Grizzly
2011 2012 2013

Compute
Nova
Novaと
Swiftの認証シ
ステムが統合
Glance Glance
Keystone Keystone
NovaとSwift

Horizon
がImageで連携
Horizon
Web オーケストレー

Quantum
画面からの
操作
Quantum ション

Cinder
Heat
仮想Network
Novaから分離
Ceilometer
Object
BlockStorage
Swift Storage
Novaから分離
リソース使用
状況確認

D AT E : 2 0 1 3 . 0 3 . 0 1
26

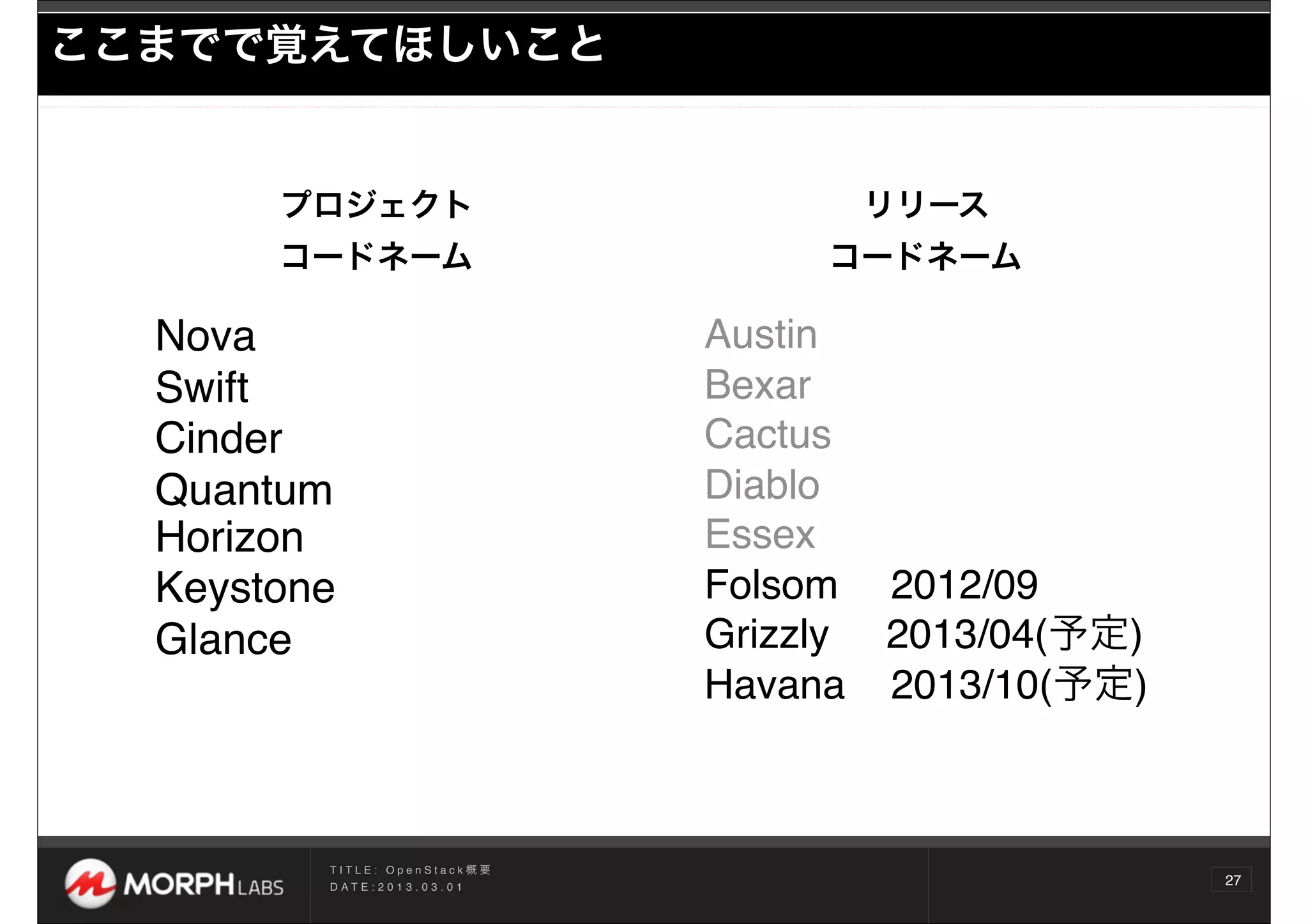

ここまでで覚えてほしいこと

プロジェクトリリース
コードネームコードネーム

Nova Austin
Swift Bexar
Cinder Cactus
Quantum Diablo
Horizon Essex
Keystone Folsom 2012/09
Glance Grizzly 2013/04(予定)
Havana 2013/10(予定)

D AT E : 2 0 1 3 . 0 3 . 0 1
27

Inside OpenStack

D AT E : 2 0 1 3 . 0 3 . 0 1
28

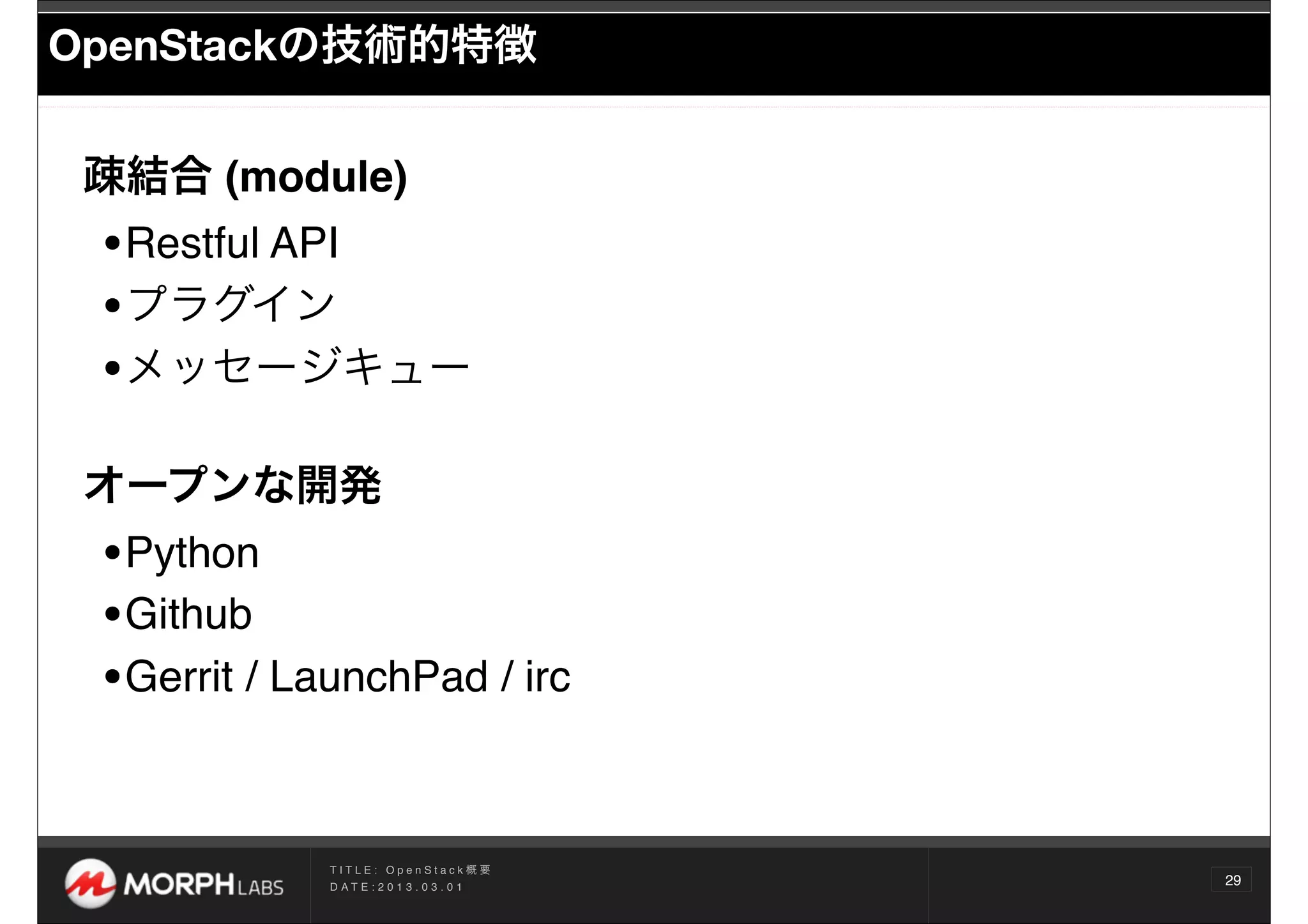

OpenStackの技術的特徴

疎結合 (module)
•Restful API
•プラグイン
•メッセージキュー
オープンな開発
•Python
•Github
•Gerrit / LaunchPad / irc

D AT E : 2 0 1 3 . 0 3 . 0 1
29

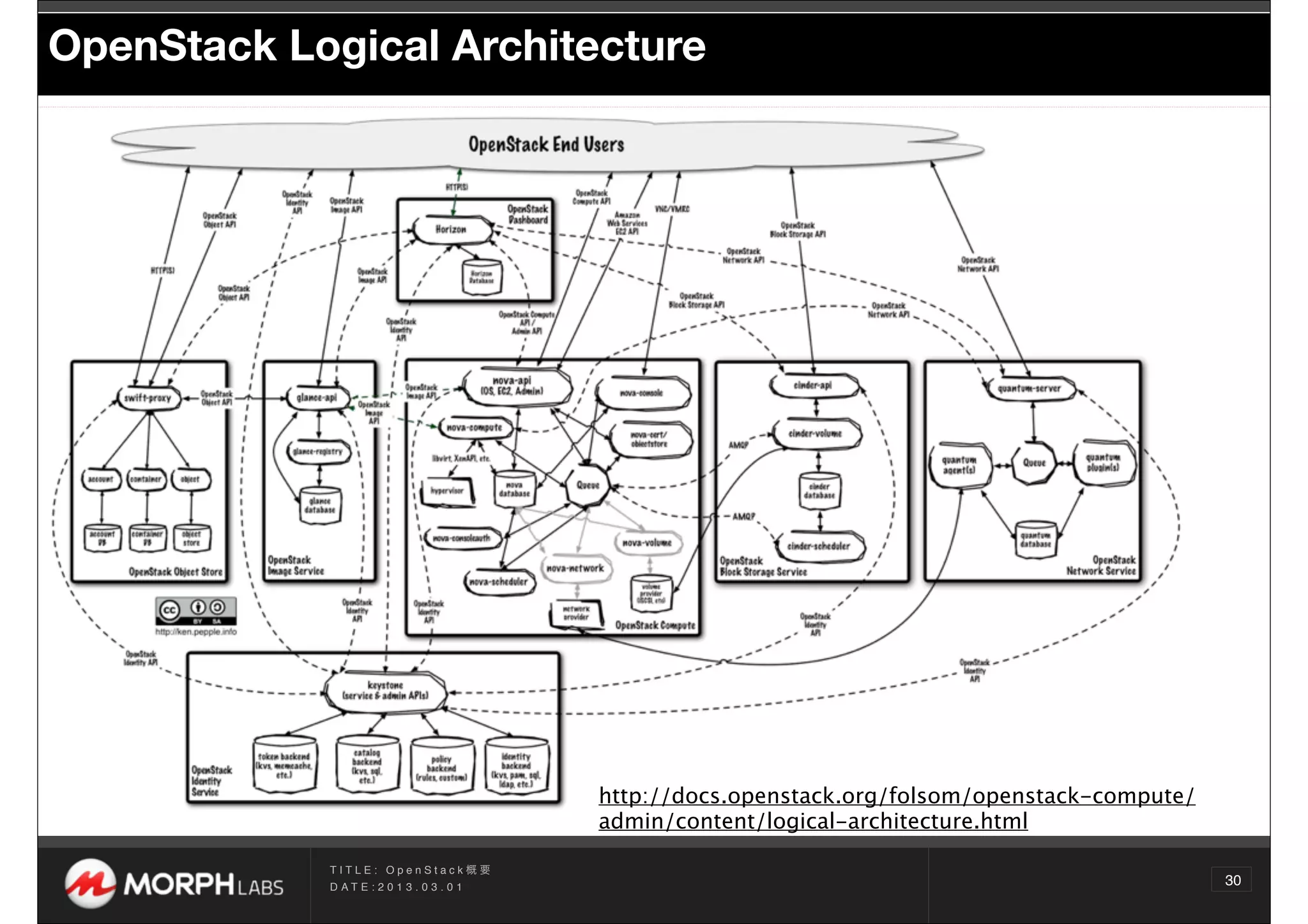

OpenStack Logical Architecture

http://docs.openstack.org/folsom/openstack-compute/
admin/content/logical-architecture.html

D AT E : 2 0 1 3 . 0 3 . 0 1
30

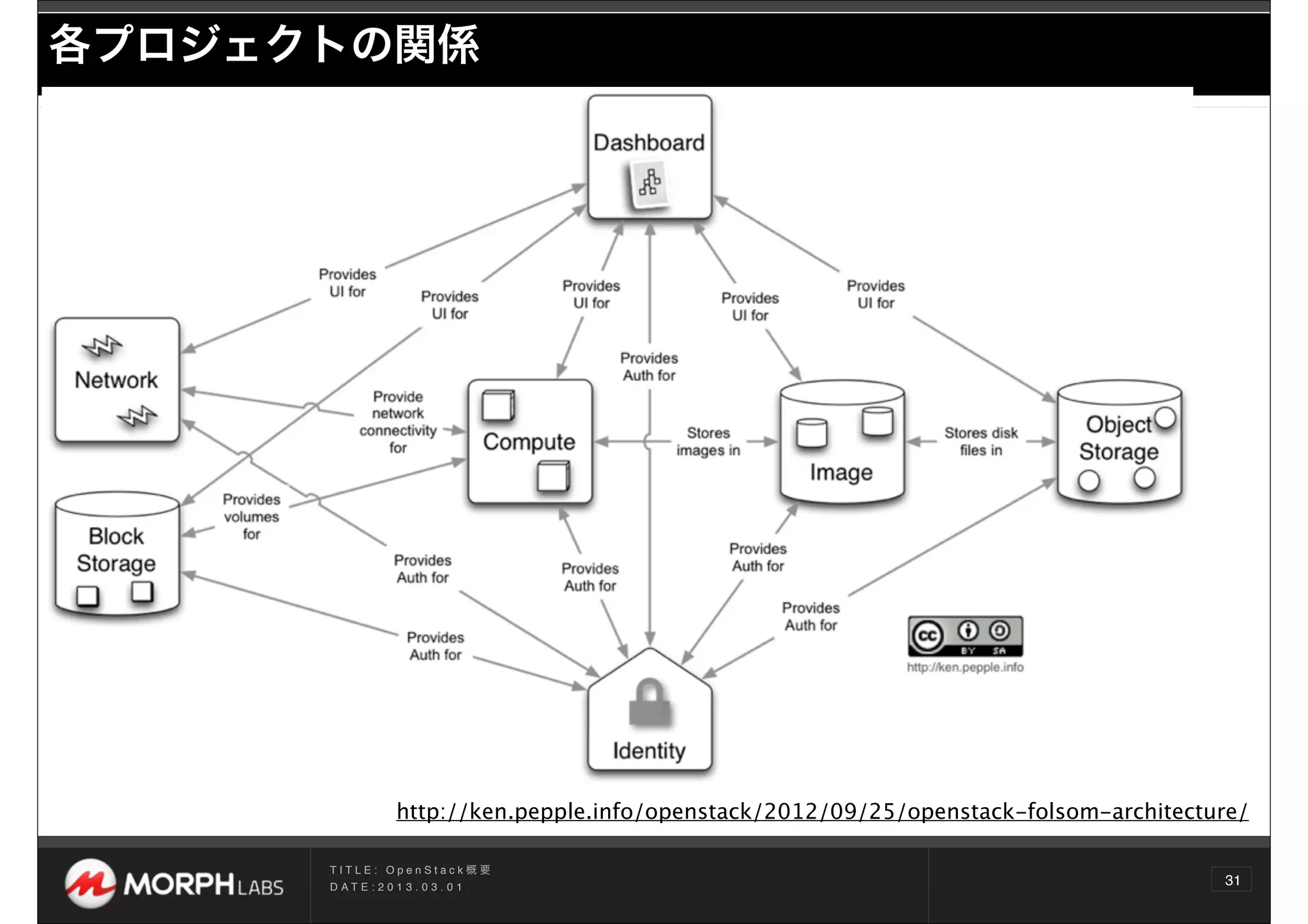

各プロジェクトの関係

VMの起動と

http://ken.pepple.info/openstack/2012/09/25/openstack-folsom-architecture/

D AT E : 2 0 1 3 . 0 3 . 0 1
31

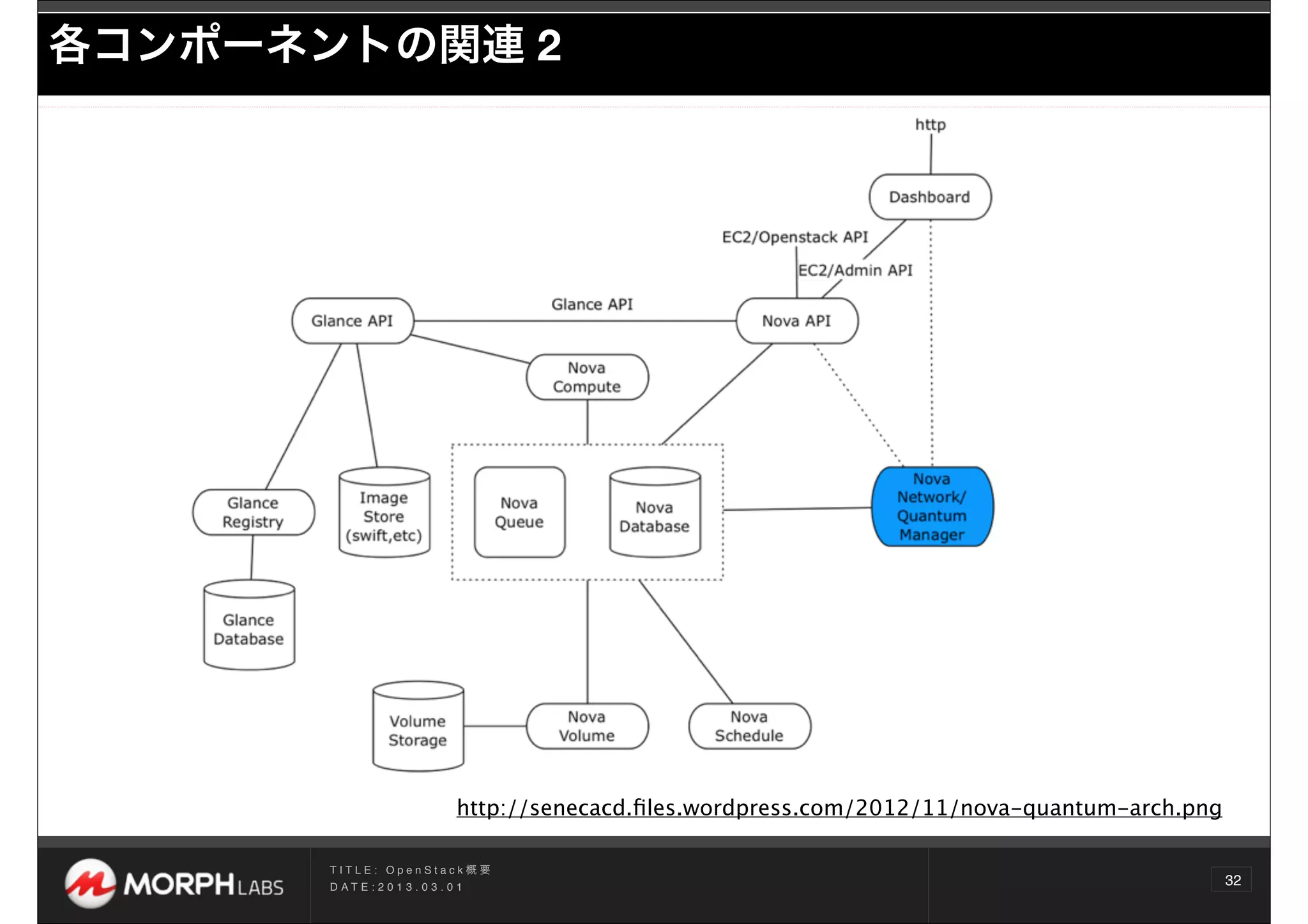

各コンポーネントの関連 2

http://senecacd.ﬁles.wordpress.com/2012/11/nova-quantum-arch.png

D AT E : 2 0 1 3 . 0 3 . 0 1
32

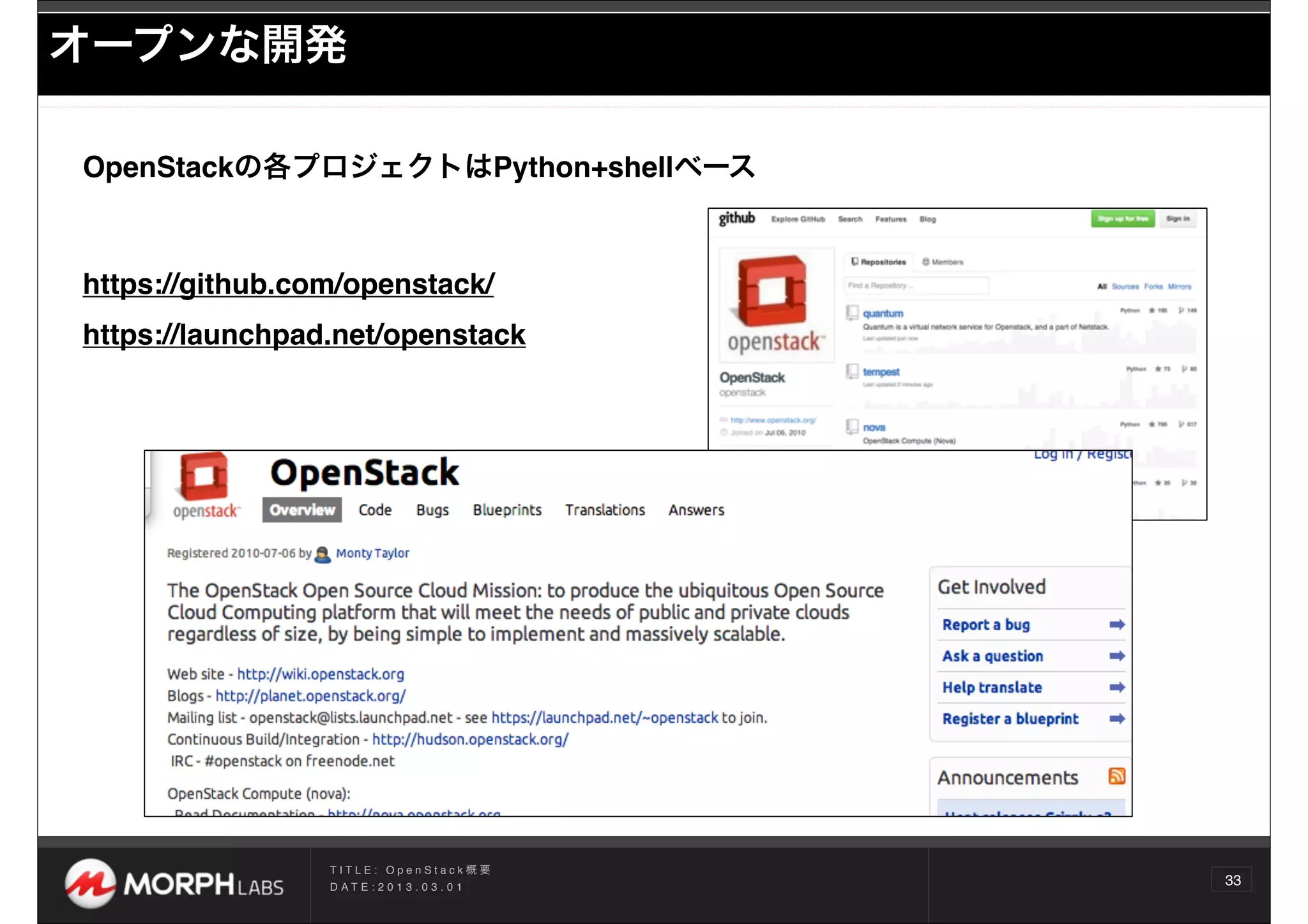

オープンな開発

OpenStackの各プロジェクトはPython+shellベース

https://github.com/openstack/
https://launchpad.net/openstack

D AT E : 2 0 1 3 . 0 3 . 0 1
33

Next release Grizzly

D AT E : 2 0 1 3 . 0 3 . 0 1
34

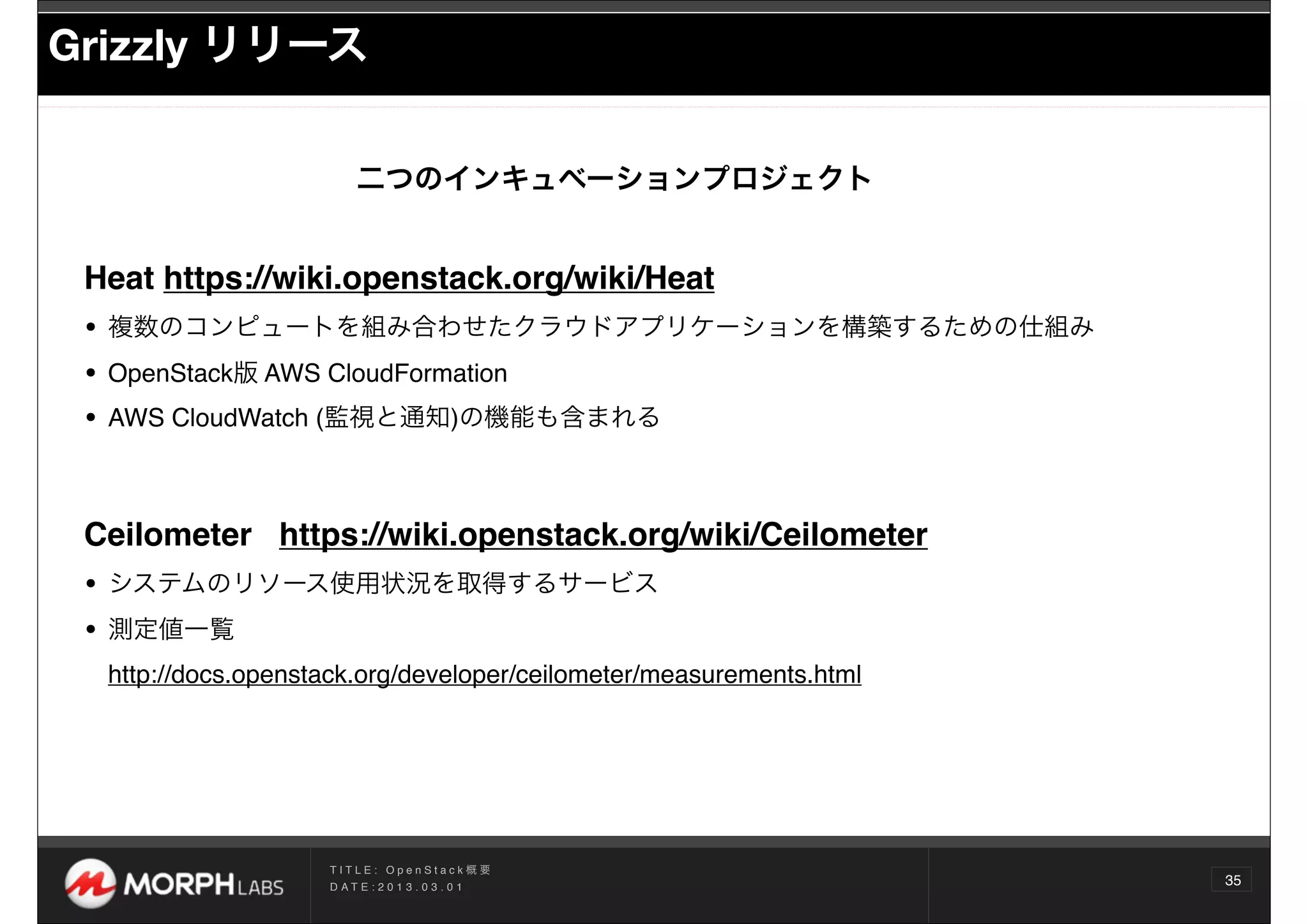

Grizzly リリース

二つのインキュベーションプロジェクト

Heat https://wiki.openstack.org/wiki/Heat
• 複数のコンピュートを組み合わせたクラウドアプリケーションを構築するための仕組み
• OpenStack版 AWS CloudFormation
• AWS CloudWatch (監視と通知)の機能も含まれる

Ceilometer https://wiki.openstack.org/wiki/Ceilometer
• システムのリソース使用状況を取得するサービス
• 測定値一覧
http://docs.openstack.org/developer/ceilometer/measurements.html

D AT E : 2 0 1 3 . 0 3 . 0 1
35

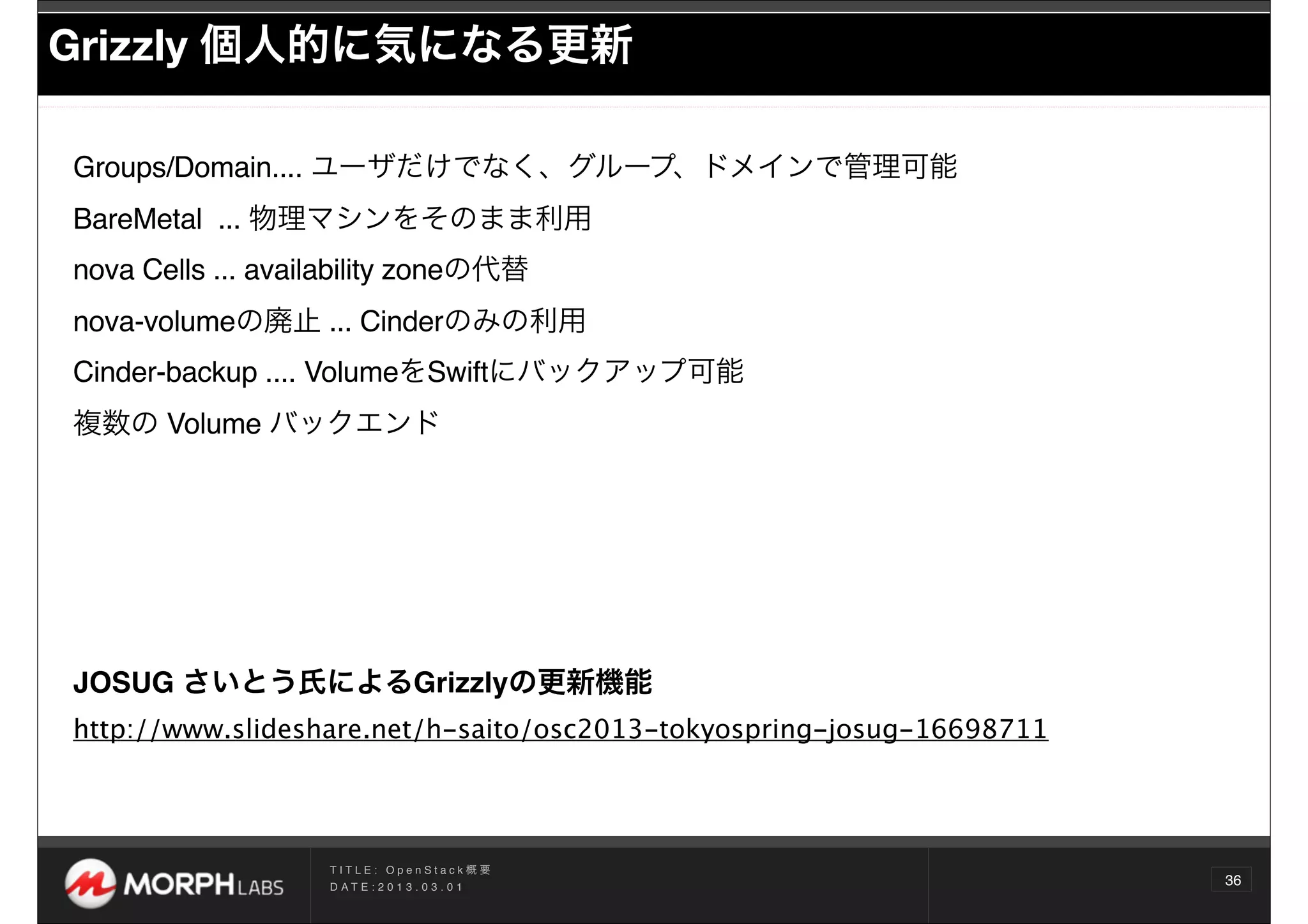

Grizzly 個人的に気になる更新

Groups/Domain.... ユーザだけでなく、グループ、ドメインで管理可能
BareMetal ... 物理マシンをそのまま利用
nova Cells ... availability zoneの代替
nova-volumeの廃止 ... Cinderのみの利用
Cinder-backup .... VolumeをSwiftにバックアップ可能
複数の Volume バックエンド

JOSUG さいとう氏によるGrizzlyの更新機能
http://www.slideshare.net/h-saito/osc2013-tokyospring-josug-16698711

D AT E : 2 0 1 3 . 0 3 . 0 1
36

さいごに

D AT E : 2 0 1 3 . 0 3 . 0 1
37

OpenStackについての個人的感想

複雑な分散システム

• 一台のマシンで動かすのは簡単
• 多数のマシンで安定的に動かすのは非常に難しい

発展途上

• 半年毎のリリースを追っていくのは結構大変

プラグイン

• プラグイン毎の差
• 組み合わせ問題

OpenStackはIaaSの最大公約数

D AT E : 2 0 1 3 . 0 3 . 0 1
38

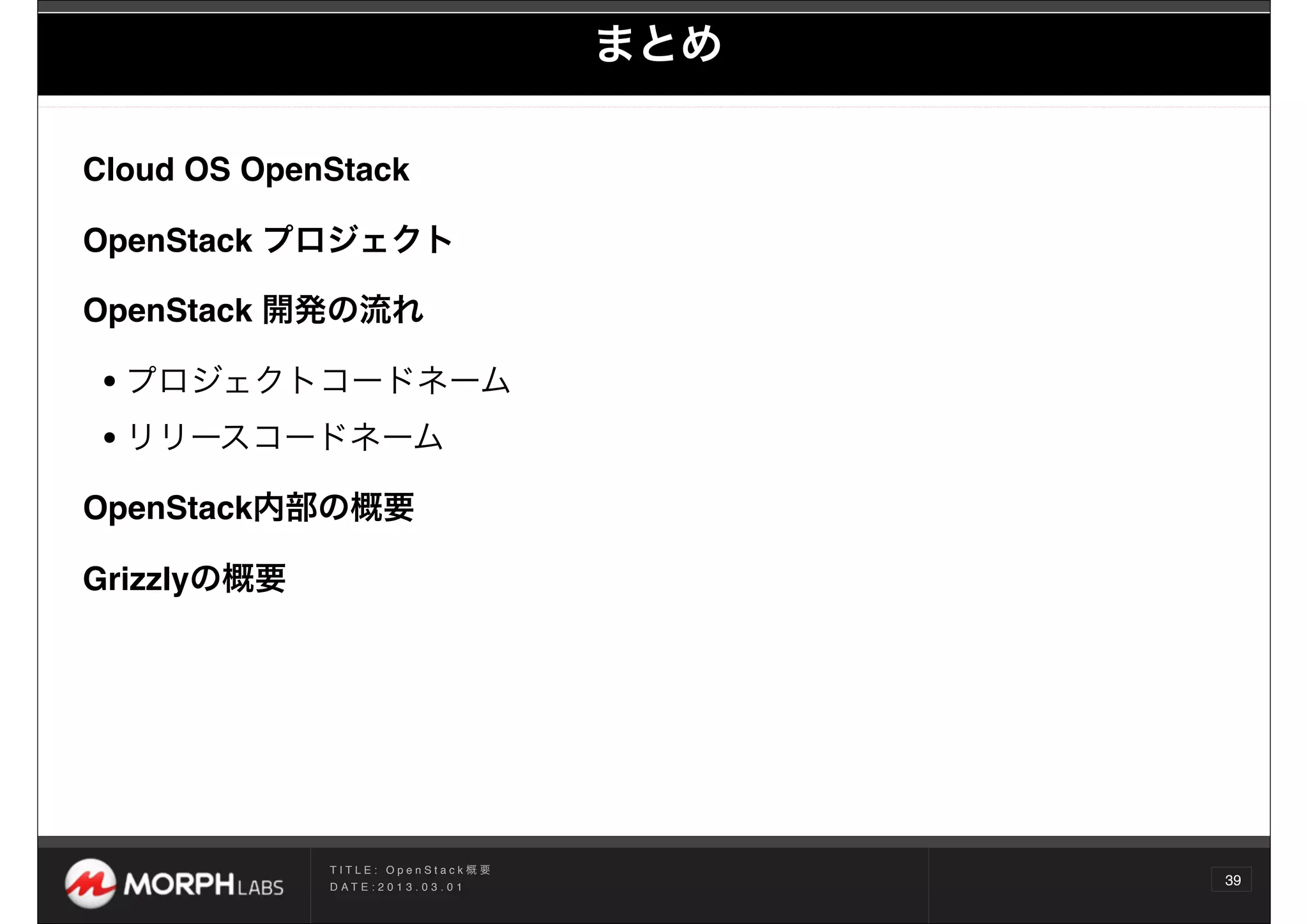

まとめ

Cloud OS OpenStack

OpenStack プロジェクト

OpenStack 開発の流れ

• プロジェクトコードネーム
• リリースコードネーム
OpenStack内部の概要

Grizzlyの概要

D AT E : 2 0 1 3 . 0 3 . 0 1
39

日本語参考資料

• 日本 OpenStack ユーザ会吉山氏 OpenStack概要
http://openstack.jp/assets/ﬁles/20120512/OSC2012-Nagoya-yosshy.pdf
http://www.slideshare.net/yosshy/openstack-14884004

• 日本 OpenStack ユーザ会齊藤氏 Grizzly is coming soon :)
http://www.slideshare.net/h-saito/osc2013-tokyospring-josug-16698711

• TIS株式会社小原様 OpenStack勉強会 ∼その時何が起こっているのか?∼
http://www.slideshare.net/obara13/open-stack-16166193

• ソフトウェアデザイン 2012年 3月号特集1 Part1. OpenStack

D AT E : 2 0 1 3 . 0 3 . 0 1
40

以上、ありがとうございました

D AT E : 2 0 1 3 . 0 3 . 0 1
41
