- 1. OFC2019報告会 第二章 佐伯編 2019年4月8日株式会社ブロードバンドタワー 佐伯尊子

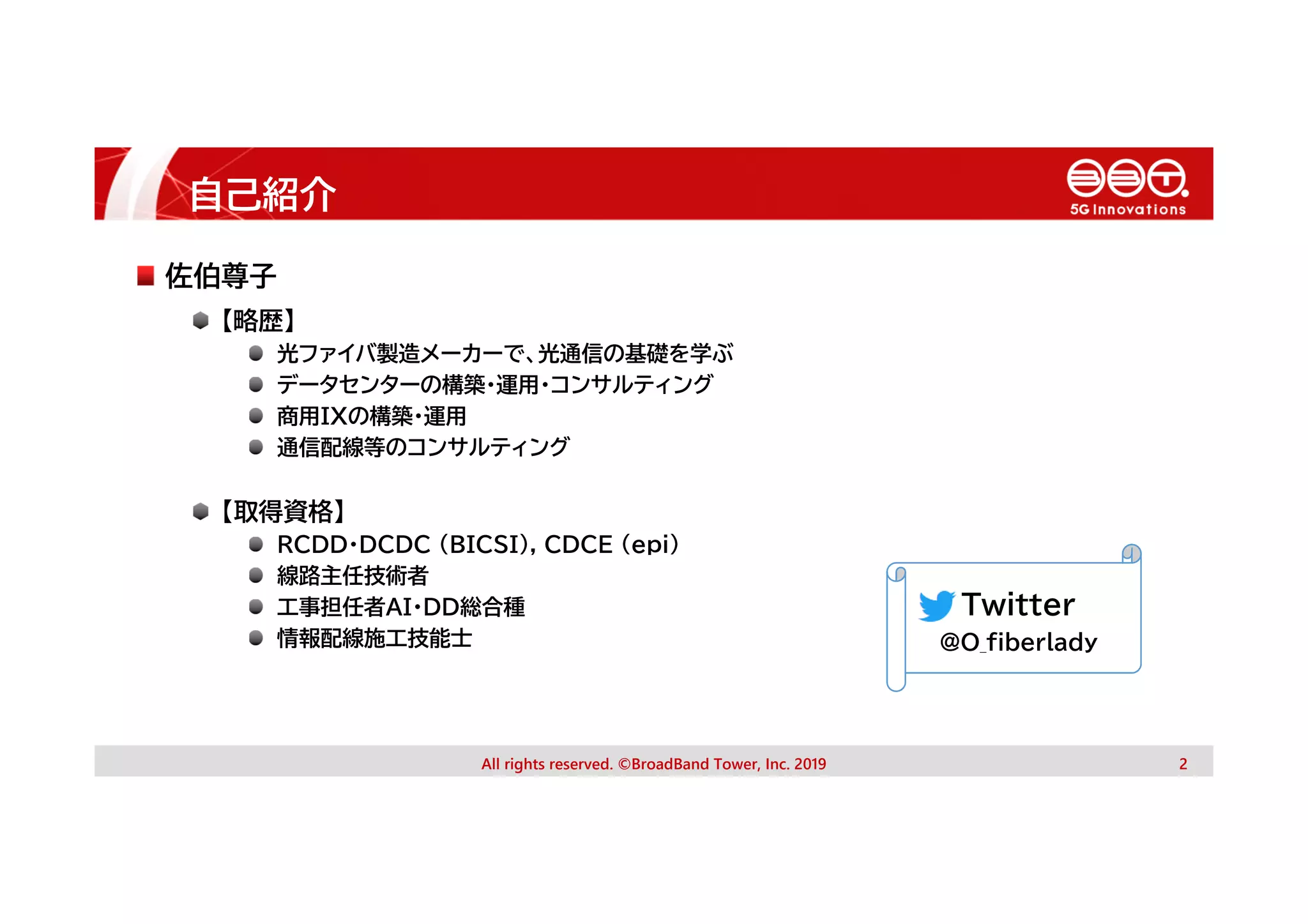

- 2. 自己紹介 All rights reserved.©BroadBand Tower, Inc. 2019 2 佐伯尊子 【略歴】 光ファイバ製造メーカーで、光通信の基礎を学ぶ データセンターの構築・運用・コンサルティング 商用IXの構築・運用 通信配線等のコンサルティング 【取得資格】 RCDD・DCDC (BICSI), CDCE (epi) 線路主任技術者 工事担任者AI・DD総合種 情報配線施工技能士 Twitter @O_fiberlady
- 3. はじめに ～ゆるーく～ All rightsreserved. ©BroadBand Tower, Inc. 2019 3 OFCとFOE (Fiber Optics Expo) の違い OFC FOE (光通信技術展) 主催者 OSA (Optical Society of America) リード エグジビション ジャパン 来場者数 約15,500名 (75ヶ国) FOEだけは？ 約25,000名 出展社数 700社超 140社位 参加費用 980 US$ ほぼ無料 無料*セミナー 有意義なものが多い 企業PR 有料セミナー 有意義 有意義(?) 展示 動態/静態共に物量大作戦 静態が殆ど *参加費用で聴講できるセミナー
- 4. OFCでイメージしている光通信の利用範囲 All rights reserved.©BroadBand Tower, Inc. 2019 4 データセンタ データセンタ内 データセンタ間 構内配線 PoL アクセス網 FTTH 携帯電話ネットワーク フロントホール バックホール 大陸横断海底ケーブル
- 5. OFC 2019 概要 Allrights reserved. ©BroadBand Tower, Inc. 2019 5 Closes Strong with Focus on I. 800G II. 400ZR III.Real-World 5G IV. Next Steps in Network Speed and Efficiency Ethernet Alliance や MSAの協調 OIFやITU-Tの協調 Mobile back Hall の取り組み 利用されるシチュエーション (DCや基地局) の配慮
- 6.

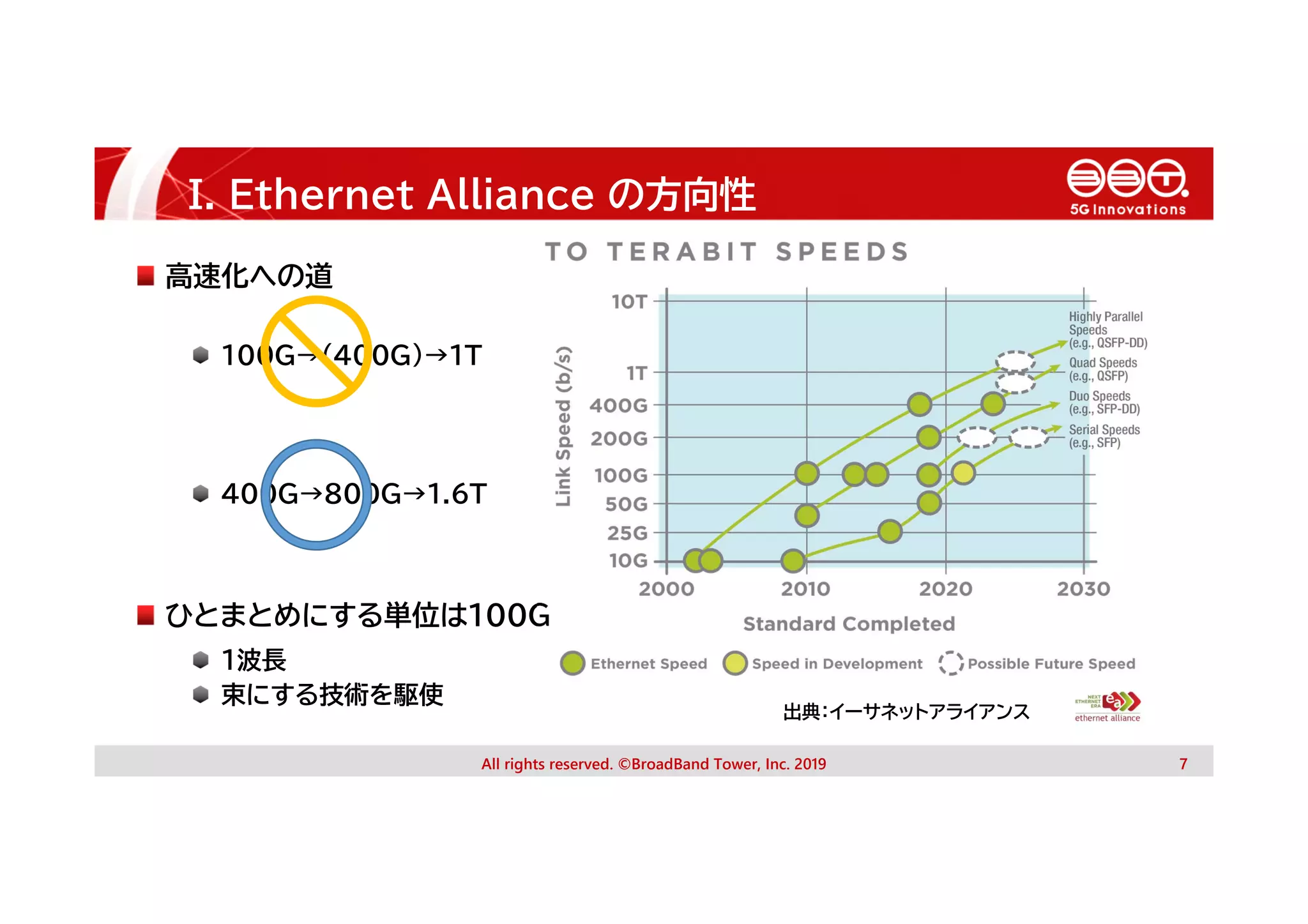

- 7. I. Ethernet Allianceの方向性 All rights reserved. ©BroadBand Tower, Inc. 2019 7 高速化への道 100G→(400G)→1T 400G→800G→1.6T ひとまとめにする単位は100G 1波長 束にする技術を駆使 出典：イーサネットアライアンス
- 8.
- 9. II. 各団体の棲み分け All rightsreserved. ©BroadBand Tower, Inc. 2019 9 OIF The Optical Internetworking Forum 光NW製品の実装協定 SerDesデバイスの実装協定 IEEE 802.3 (Ethernet Alliance含) とOIF、そしてITU-T クライアント(LAN)側は IEEE ライン(伝送)側は ITU-T デバイスの中身は OIF SNIA：モジュール形状 CFP, OSFP, QSFP-DD 相互運用可能なNW製品 /サービスを提供 出典：OIF資料より

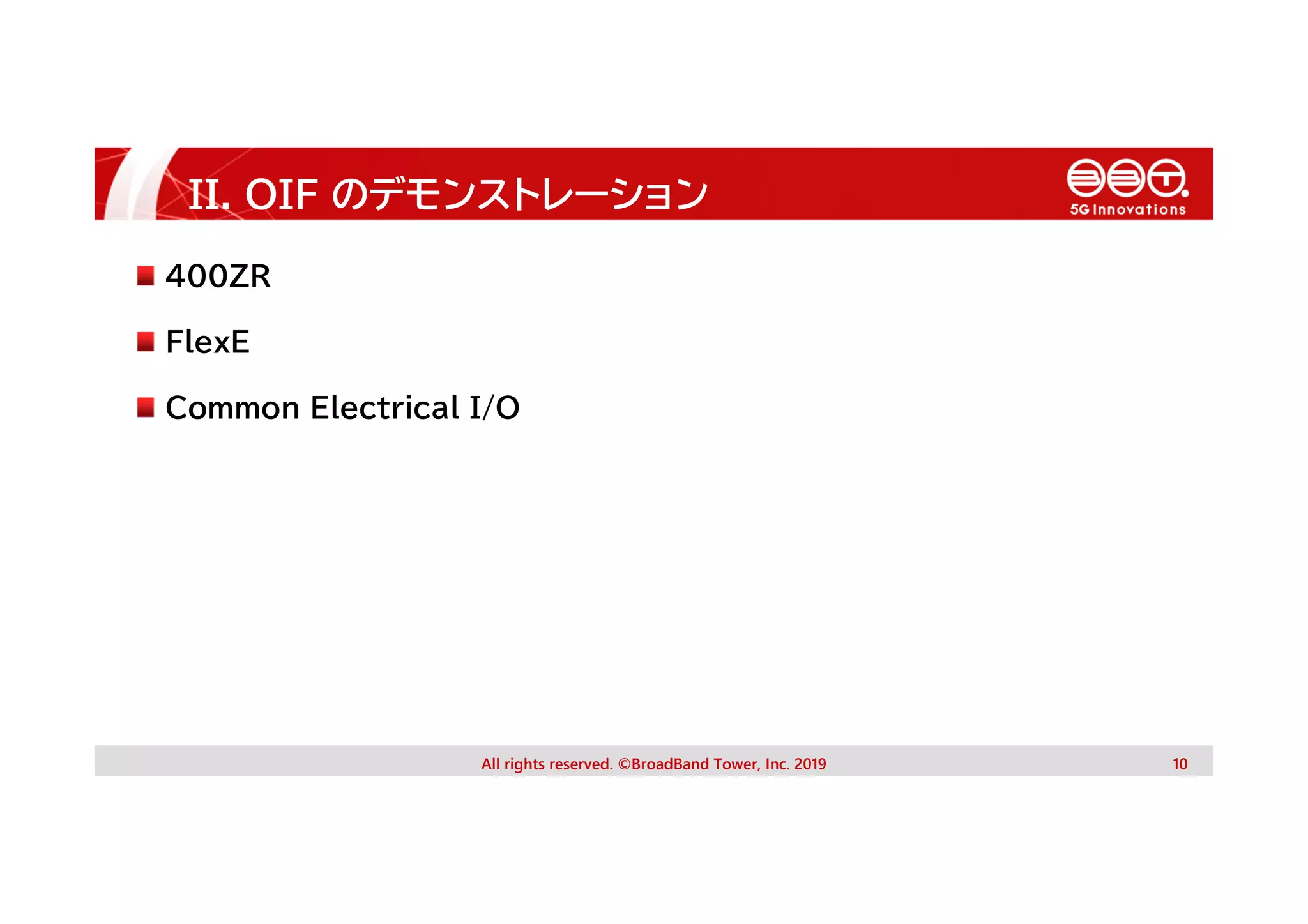

- 10. II. OIF のデモンストレーション Allrights reserved. ©BroadBand Tower, Inc. 2019 10 400ZR FlexE Common Electrical I/O
- 11. II. 400ZR All rightsreserved. ©BroadBand Tower, Inc. 2019 11 OIF 400ZR Project 2017年7月に発足 マルチベンダでDWDM C-band帯 (1530nm～1565nm) 80km QSFP-DDやOSFPの利用 コスパ/長期利用に耐えうる コヒーレント, DSP, FECの検討 15W/モジュール以下の消費電力 400G-ZR+ コヒーレント/チューナブル/プラガブル 1000km 100G, 200G, 400G, 600G, 800G, 1.2T, 1.6T 20W/モジュール 以下の消費電力
- 12. II. FlexE All rightsreserved. ©BroadBand Tower, Inc. 2019 12 FlexE 2.0 IEEE802.3bs で制定されている400GbEと、OIFの FlexE 2.0 の実装協定 (IA : Implementation Agreement) を紹介
- 13. II. Common ElectricalI/O (CEI)-112G All rights reserved. ©BroadBand Tower, Inc. 2019 13 1波100Gをサポートする電気/光変換部分の仕様策定 Common Electrical I/O – 112G-XSR…0.1mm die-to-die (D2D) die-to-OE (D2OE) Common Electrical I/O – 112G-Very Short Reach…1mm chip-to-module (c2m) interface Common Electrical I/O – 112G in MCM…10mm low power, ultra short reach (<= 10mm) electrical die-to-die interface @ 75-116 Gbps per pair of wires across a Multi-Chip Module (MCM) substrate, targeting wide-bus high bandwidth applications. Common Electrical I/O – 112G-MR…(100mm) Mediium Reach electrical interface operating @ 75-116Gbps signaling over up to 500 mm of PCB with one connectors. Common Electrical I/O – 112G-LR…1000mm Long Reach electrical backplane interface operating @ 75-116Gbps signaling over up to 1000 mm of twinax cable with two connectors, or over a shorter length of PCB backplane trace.
- 14. III. OpenROADM All rightsreserved. ©BroadBand Tower, Inc. 2019 14 初期メンバー AT&T Ciena Fujitsu Orange 課題 スペクトル効率 システムの統合・運用保守 管理ツール 標準化
- 15. III. 5G MobileBack haul
- 16. III. 5Gと中国 All rightsreserved. ©BroadBand Tower, Inc. 2019 16 5Gネットワーク概要 50G/100G 出典：アンリツ資料より https://www.anritsu.com/ja-JP/test-measurement/solutions/mt1000a-05/index
- 17. III. 中国勢の勢い All rightsreserved. ©BroadBand Tower, Inc. 2019 17 Huaweiの占める割合 出典： ITCandor www.itcandor.com/network-2018/
- 18. III. 当のHuaweiは… All rightsreserved. ©BroadBand Tower, Inc. 2019 18 トランプさんのいじめ？
- 19. III. 50GbEトランシーバ All rightsreserved. ©BroadBand Tower, Inc. 2019 19 中国ニーズを鑑みたラインナップ例
- 20. III. 中国制造2025と光技術 All rightsreserved. ©BroadBand Tower, Inc. 2019 20 中国国家を上げて光産業に挑んでいる。 (19/63)辺り 2022年国内企业占据全球光通信器件市场份额的 30%以上，有1家企业进入全球前3名。 →2022年には、国内企業が世界の光通信機器市場 シェアの30％以上を占め、 1社が世界のトップ3に入る。 出典：电子信息司 中国光电子器件产业技术发展路线图（2018-2022年） 发布 http://www.miit.gov.cn/n1146290/n1146402/n11464 40/c6001146/part/6005856.pdf
- 21. III. AIM photonics Allrights reserved. ©BroadBand Tower, Inc. 2019 21 中国の国家プロジェクトとは別に 強い米国製造業を復活させる→国防総省主導 国内のファウンドリアクセス、統合設計ツール、自動パッ ケージング、組み立てとテスト、そして労働力開発を含む、 エンドツーエンドの統合フォトニクスエコシステムの開発 インターネットおよび電気通信用の超高速信号伝送 新しい高性能情報処理システムとコンピューティング 診断と治療における劇的な医学的進歩を可能にするコンパ クトなセンサーアプリケーション 都市ナビゲーション、自由空間光通信および量子情報科学を 含むマルチセンサーアプリケーション 電磁波・アナログ無線センシング・通信・化学/生物学的検出 など、多様な軍事用途を考慮 産官学連携。大学や中小企業が主体となって作業、そこに IBMも参入。 出典： DoD資料より
- 22. III. AIM主導プログラム All rightsreserved. ©BroadBand Tower, Inc. 2019 22 テスト、アセンブリ、およびパッケージング（TAP）機能 - 「 AIMフォトニクスオープ ン300mm PIC TAP機能プログラム」 PICの教育、労働力、およびロードマッププログラム AIM Photonics PICレーザーの進歩 AIMフォトニクス最新PICプロセス設計キット（PDK）＆マルチプロジェクトウェハ （MPW）ポートフォリオ
- 23. IV. Next Stepsin Network Speed and Efficiency 23

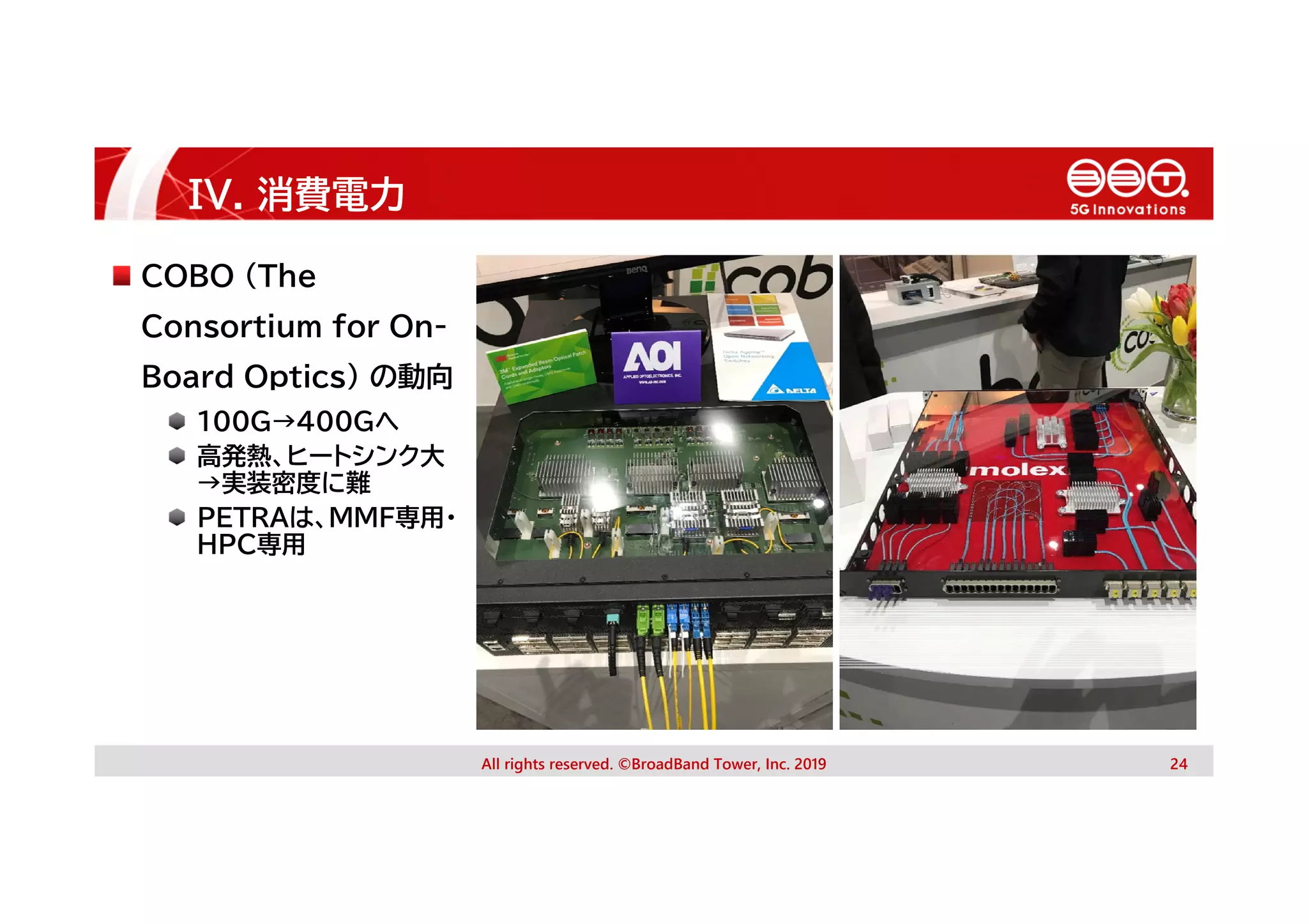

- 24. IV. 消費電力 All rightsreserved. ©BroadBand Tower, Inc. 2019 24 COBO (The Consortium for On- Board Optics) の動向 100G→400Gへ 高発熱、ヒートシンク大 →実装密度に難 PETRAは、MMF専用・ HPC専用
- 25. IV. 光モジュール一の自由度 All rightsreserved. ©BroadBand Tower, Inc. 2019 25 COBO or co-packaged 出典： ブロードコム資料より 出典： OCP2019 資料より

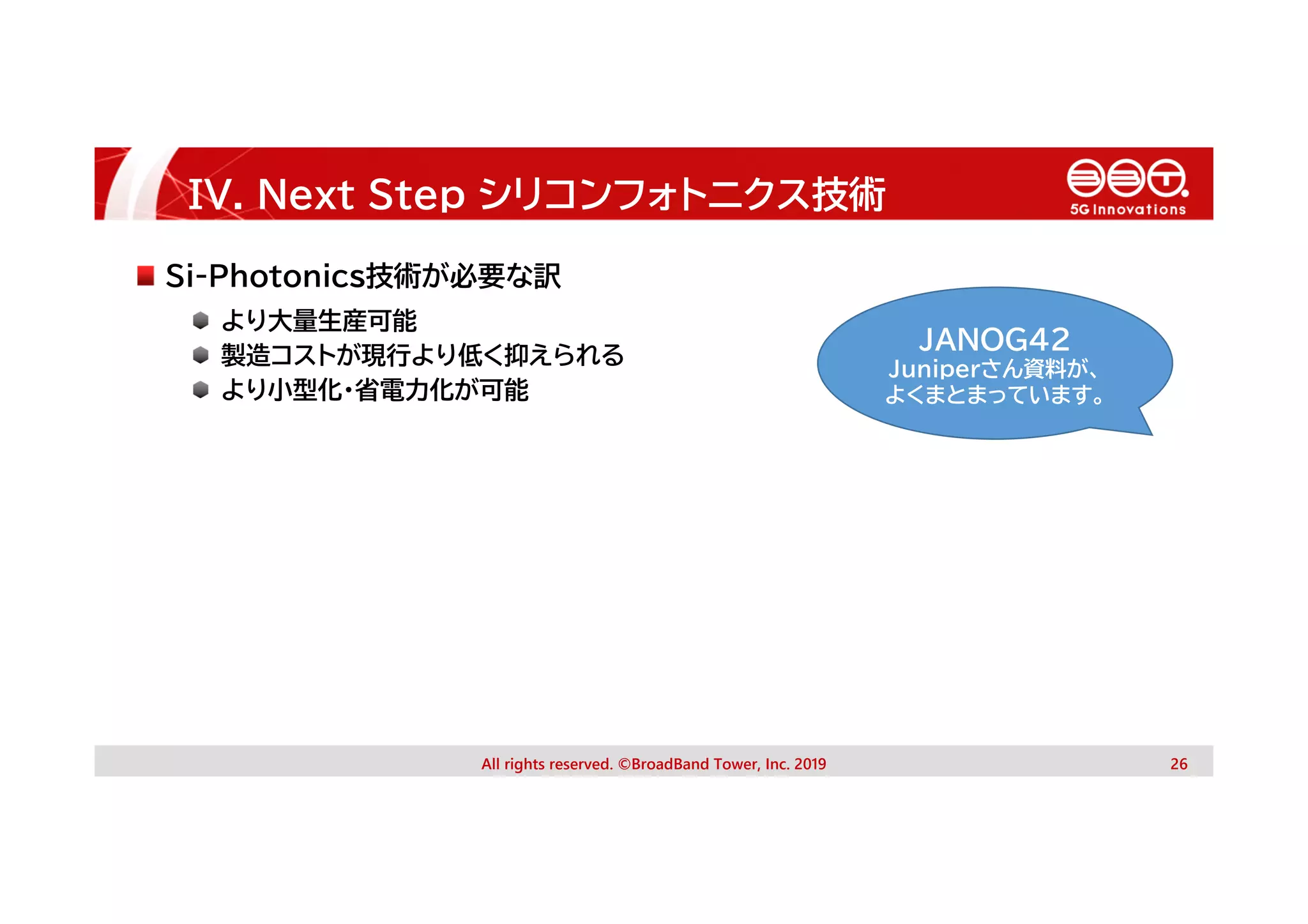

- 26. IV. Next Stepシリコンフォトニクス技術 All rights reserved. ©BroadBand Tower, Inc. 2019 26 Si-Photonics技術が必要な訳 より大量生産可能 製造コストが現行より低く抑えられる より小型化・省電力化が可能 JANOG42 Juniperさん資料が、 よくまとまっています。
- 27. IV. Next Stepシリコンフォトニクス技術 All rights reserved. ©BroadBand Tower, Inc. 2019 27 Juniper opto-ASIC CISCO SiP技術 Si-Photonics技術のLuxtera社 の買収
- 28.

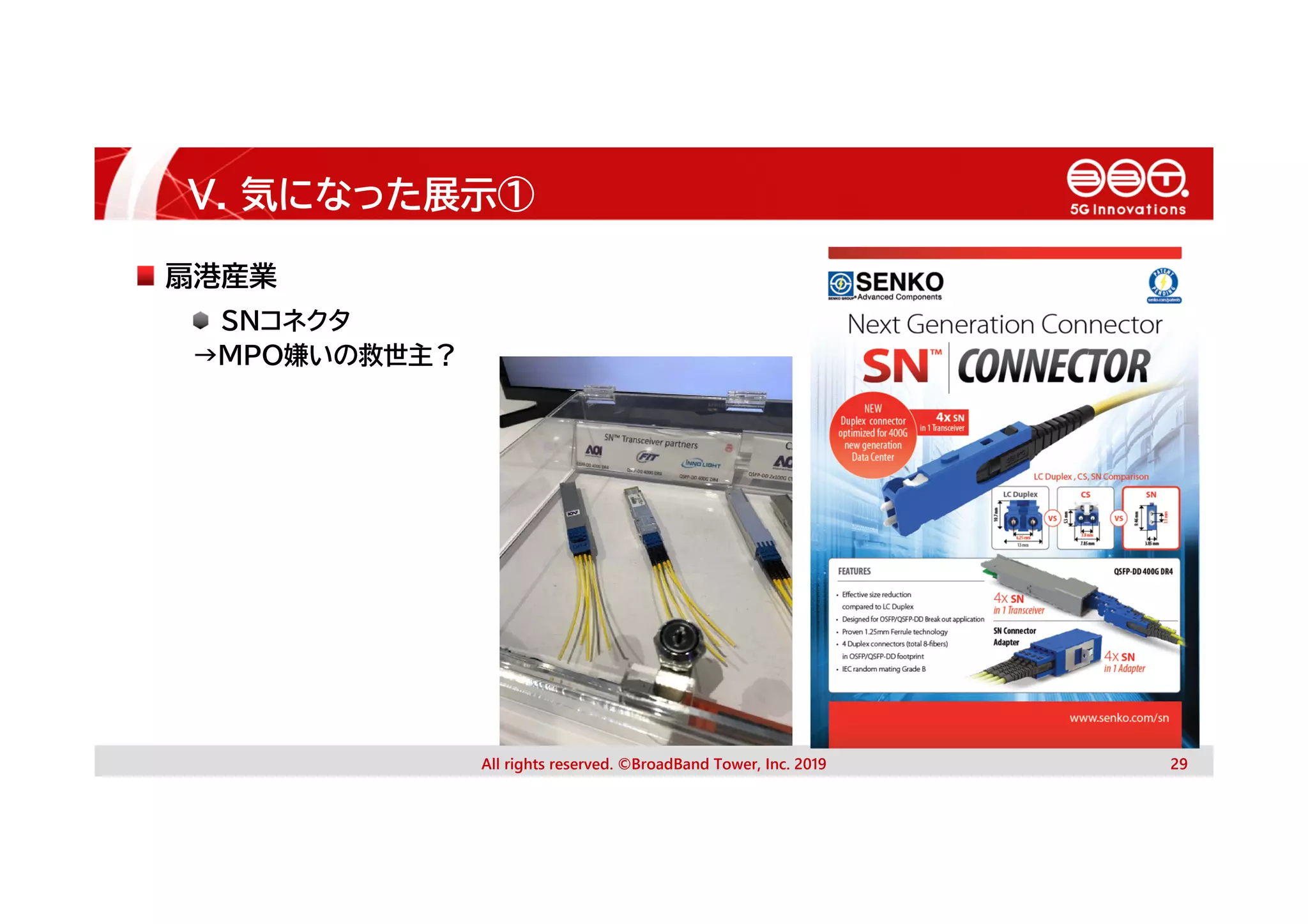

- 29. V. 気になった展示① All rightsreserved. ©BroadBand Tower, Inc. 2019 29 扇港産業 SNコネクタ →MPO嫌いの救世主？
- 30. V. 気になった展示② All rightsreserved. ©BroadBand Tower, Inc. 2019 30 IBM＋扇港産業/GoFoton COBO/ Co-Packaged向け高熱対応コネクタ 200℃オーバーでも特性劣化しないコネクタ

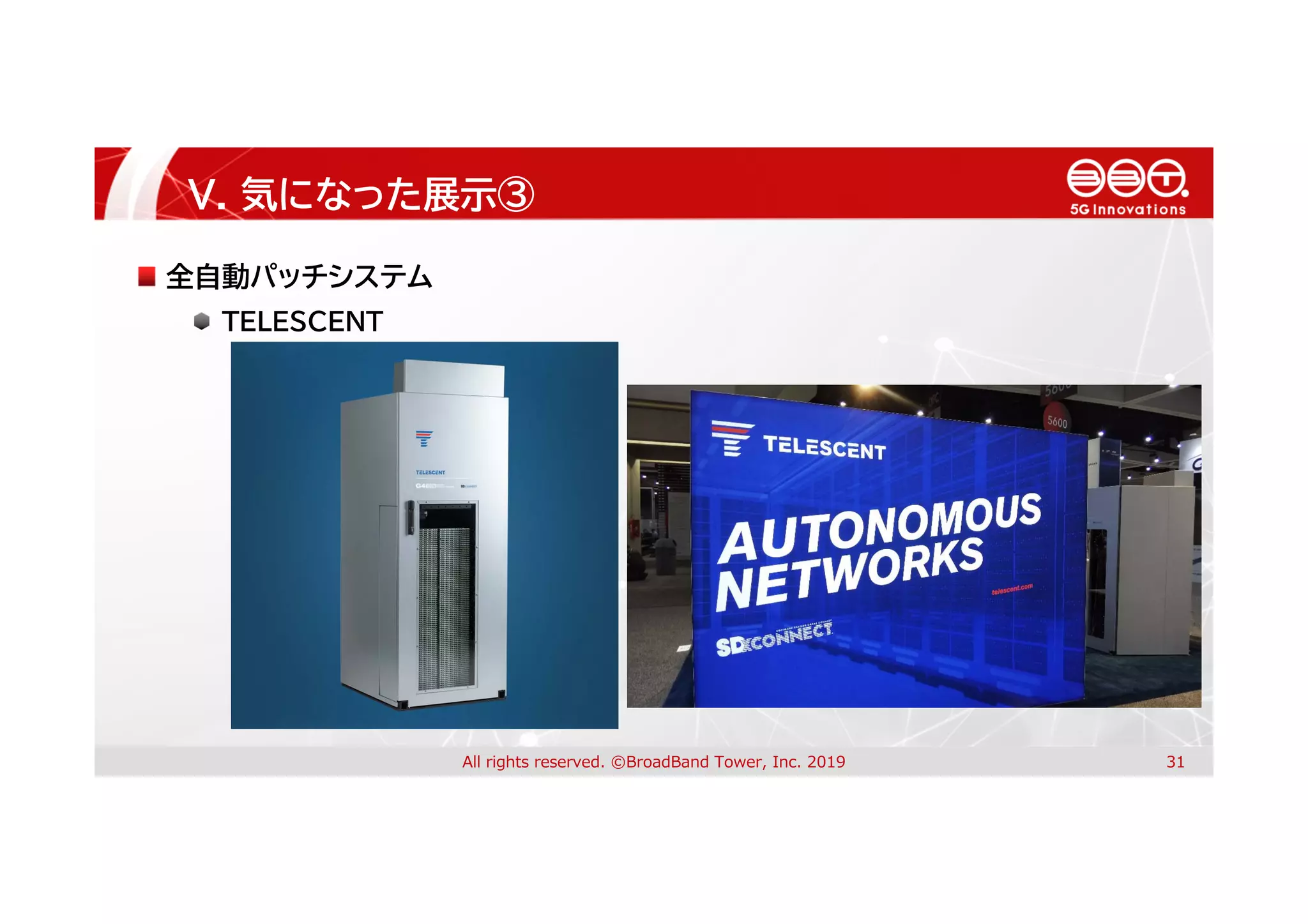

- 31. V. 気になった展示③ All rightsreserved. ©BroadBand Tower, Inc. 2019 31 全自動パッチシステム TELESCENT
- 32. V. 気になった展示④ All rightsreserved. ©BroadBand Tower, Inc. 2019 32 Finisar 薄いスペアナ 完成度はまだまだ 次世代機を望む
- 33.
- 34. VI. まとめ All rightsreserved. ©BroadBand Tower, Inc. 2019 34 超高速化 1TbEは、今のところ無い。 600G/1.2Tは伝送系のみか？ 800ZR マルチベンダでDWDMは、是非是非！ OpenROADMと相性が良い 中国勢との競争 Si-Photonics技術 COBOとopticsの両方に利用可能
- 35. 所感 All rights reserved.©BroadBand Tower, Inc. 2019 35 規模も内容もスケールが違っていました。 全世界の光通信技術が、この会議に的を絞って新製品/新規技術の発表をしてくる。 展示会場全部が光(通信技術)であふれていて、佐伯得。 光モジュールのオープン化は当たり前、その次の若葉を見た 日本は周回遅れ？ 光モジュールが挿せない機器(COBO/co-Packaged)によるより低消費電力化 日本産光技術の衰退 レーザー/DSPは今までは独壇場 DSPは衰退、レーザーも時間の問題 官はHPCとか、ニッチ市場に逃げている
