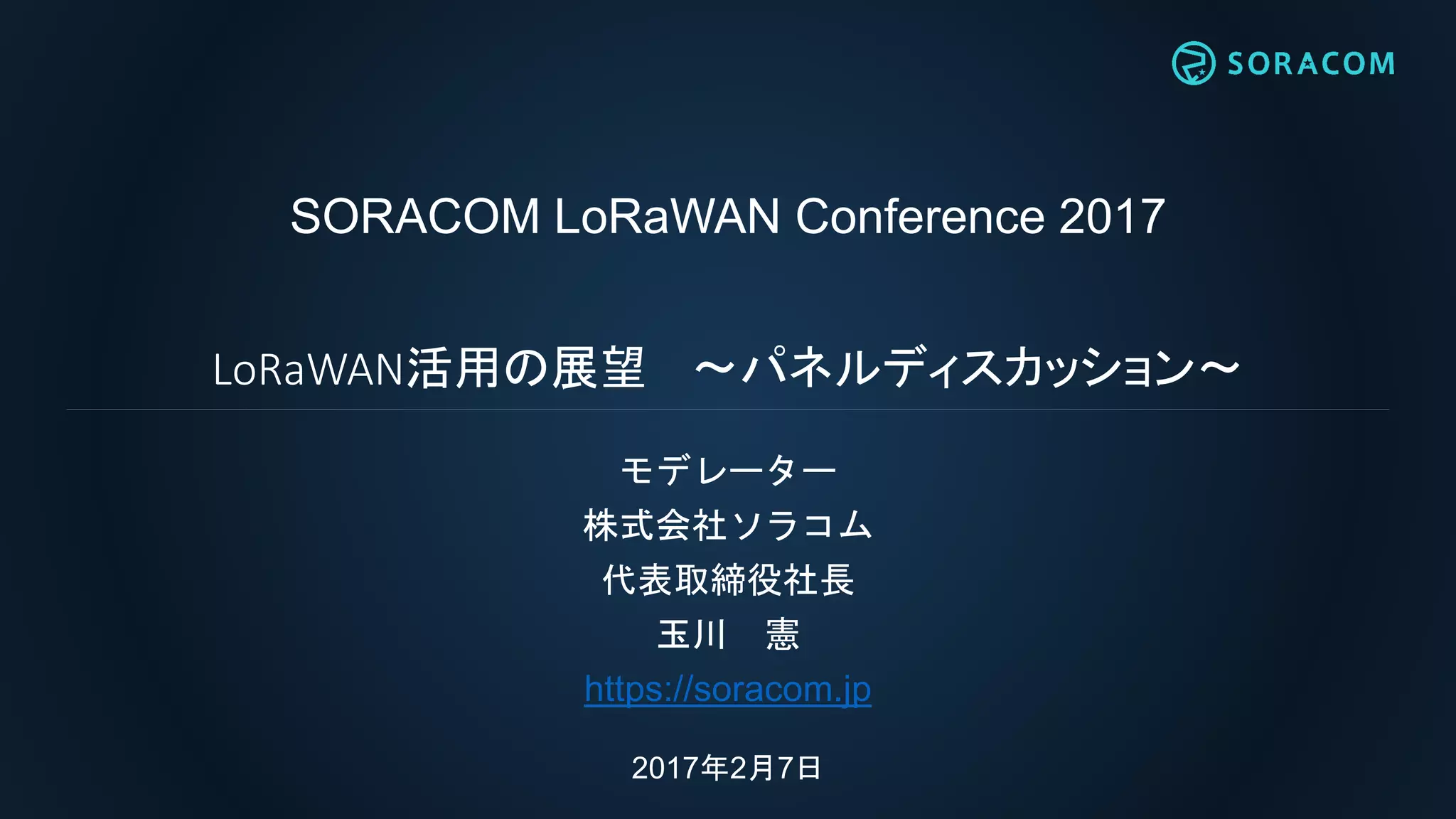

SORACOM LoRaWAN Conference 2017 | LoRaWAN活用の展望　〜パネルディスカッション〜

SORACOM LoRaWAN Conference 2017
LoRaWAN活用の展望～パネルディスカッション～
モデレーター
株式会社ソラコム
代表取締役社長
玉川憲
https://soracom.jp
2017年2月7日

#soracom
本日のイベントハッシュタグ

本日のパネリストの皆様
武市真拓氏
ウイングアーク１ｓｔ株式会社
営業本部クラウド営業統括部
アライアンスディレクター
松崎真典氏
九州通信ネットワーク株式会社
執行役員サービス開発部長
池田博樹氏
フューチャー株式会社
CEO室ディレクター

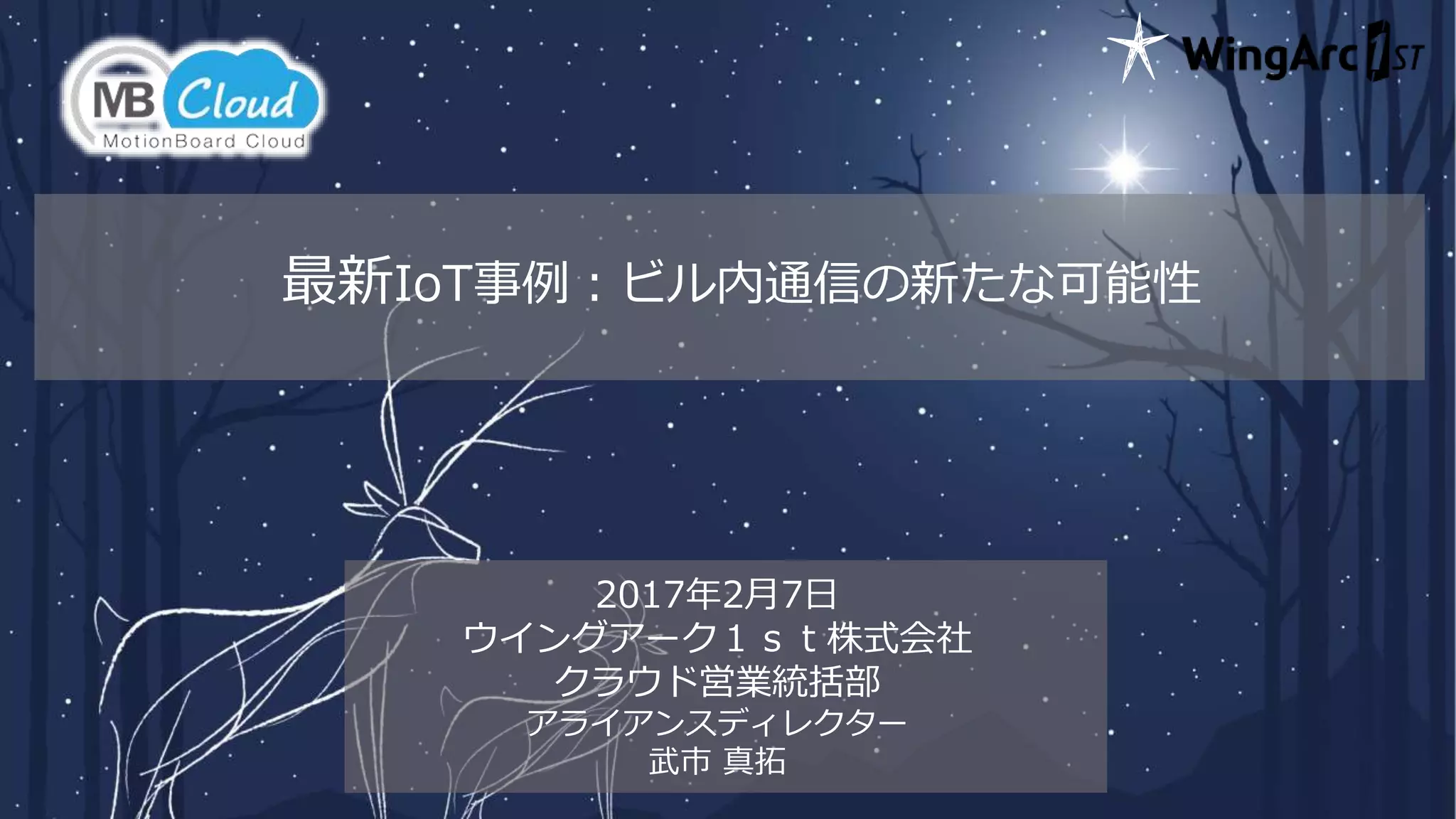

最新IoT事例：ビル内通信の新たな可能性
ウイングアーク１ｓｔ株式会社
クラウド営業統括部
アライアンスディレクター
武市真拓

Copyright ©2017 WingArc1st Inc. All Rights Reserved.
武市真拓 @shintaku81 fb.me/masahiro.takechi
ウイングアーク
• クラウドアライアンス
• IoT Edition エバ
• Pepperメンター
• その他幅広く活動中
集合写真家
• 集合写真専門

本日のキーワード
oTI

本日のキーワード
Internet of Thingso TI

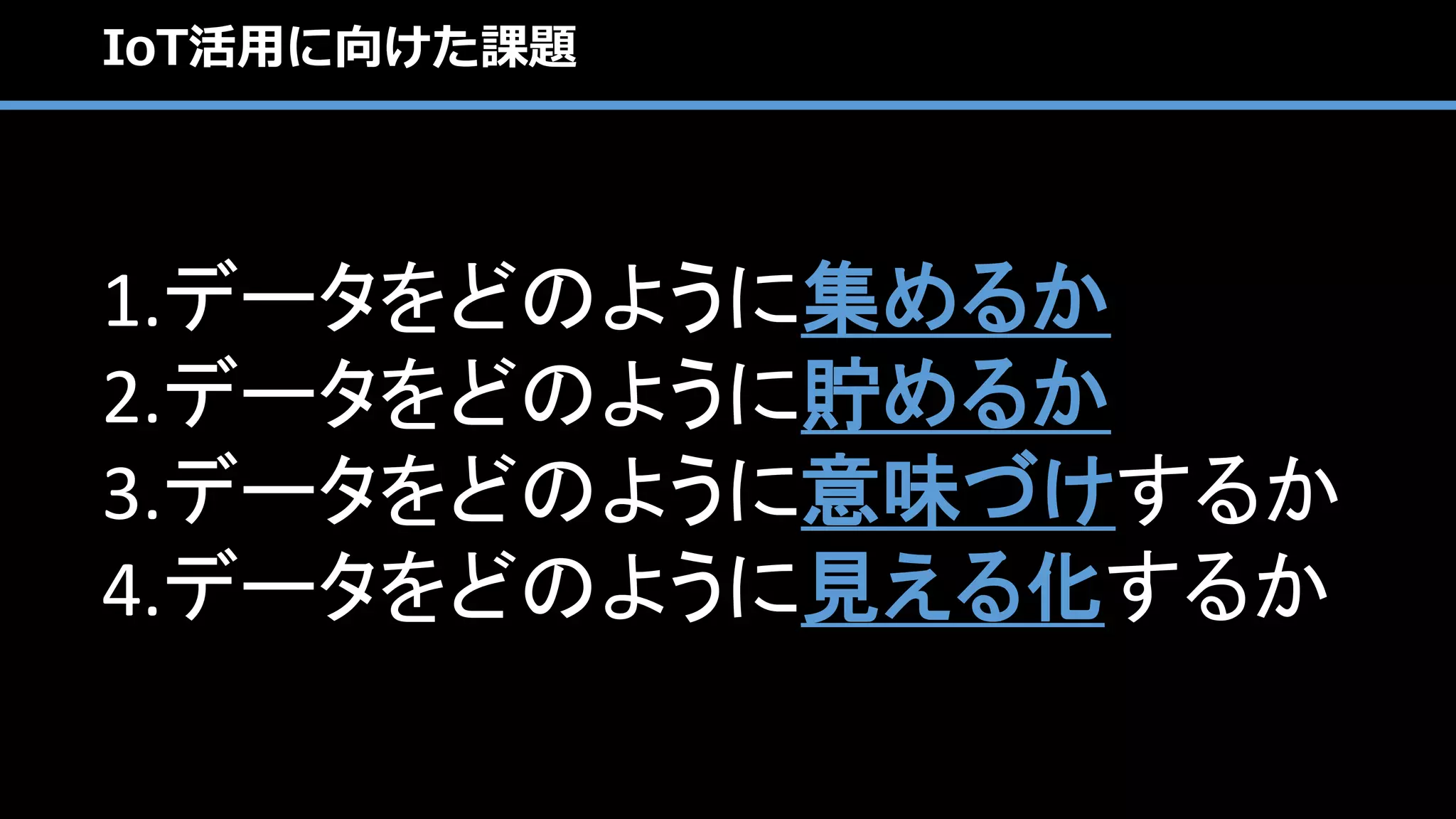

IoT活用に向けた課題
1.データをどのように集めるか
2.データをどのように貯めるか
3.データをどのように意味づけするか
4.データをどのように見える化するか

「IoTデータの見える化、準備できていますか？」

純国産サービスです → たたき上げられています
※英語、中国語UIあります

ひとつひとつの機能を丹精込めて開発しています
MotionBoard 開発責任者
島澤甲

Copyright © 2014 WingArc1st Inc. All Rights Reserved.

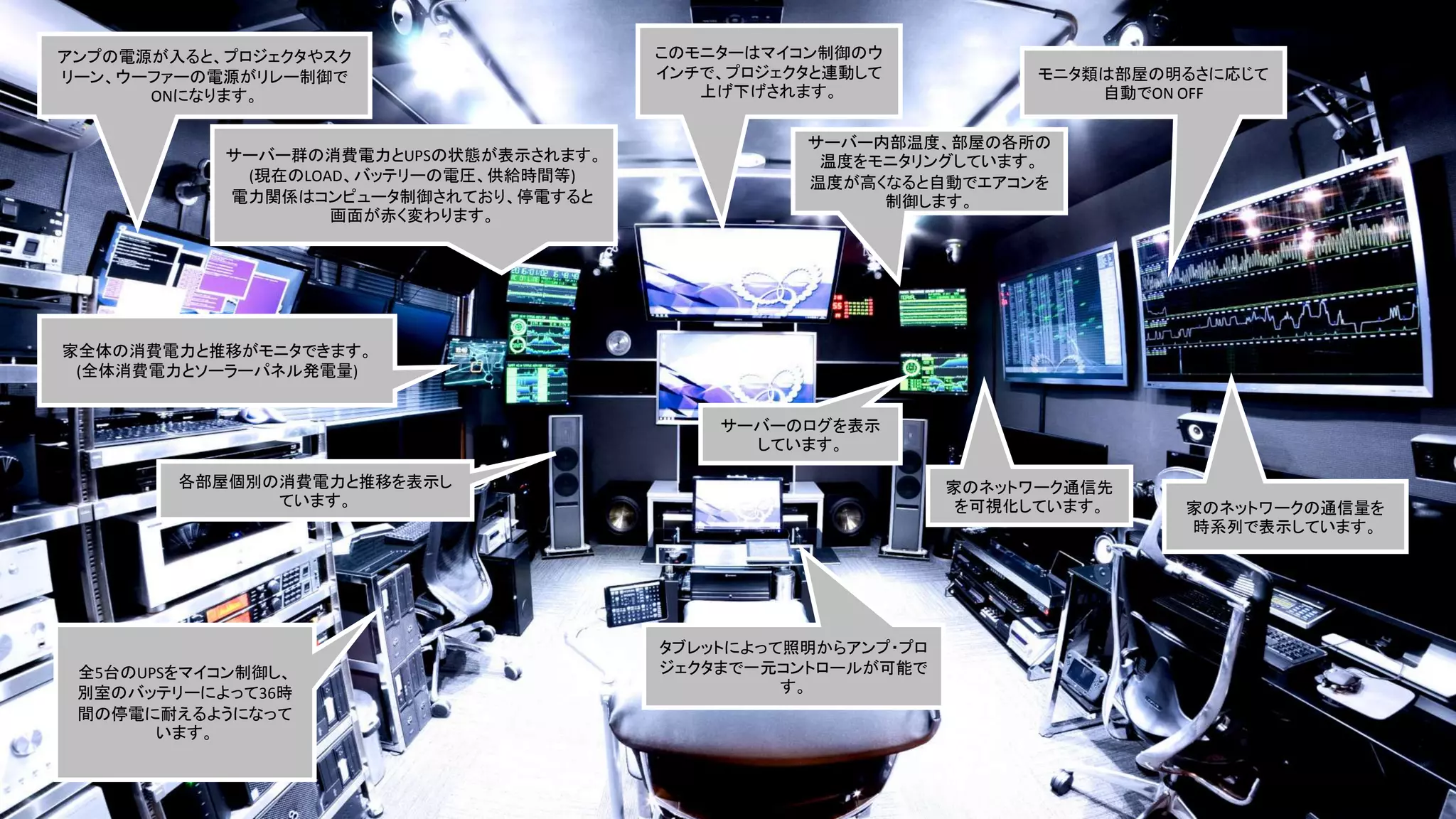

自宅はもちろんすべて”Connected”

Copyright © 2014 WingArc1st Inc. All Rights Reserved.
モニタ類は部屋の明るさに応じて自
動でON OFF
このモニターはマイコン制御のウイ
ンチで、プロジェクタと連動して上げ
下げされます。
サーバー群の消費電力とUPSの状態が表示されます。
(現在のLOAD、バッテリーの電圧、供給時間等)
電力関係はコンピュータ制御されており、停電すると画面
が赤く変わります。

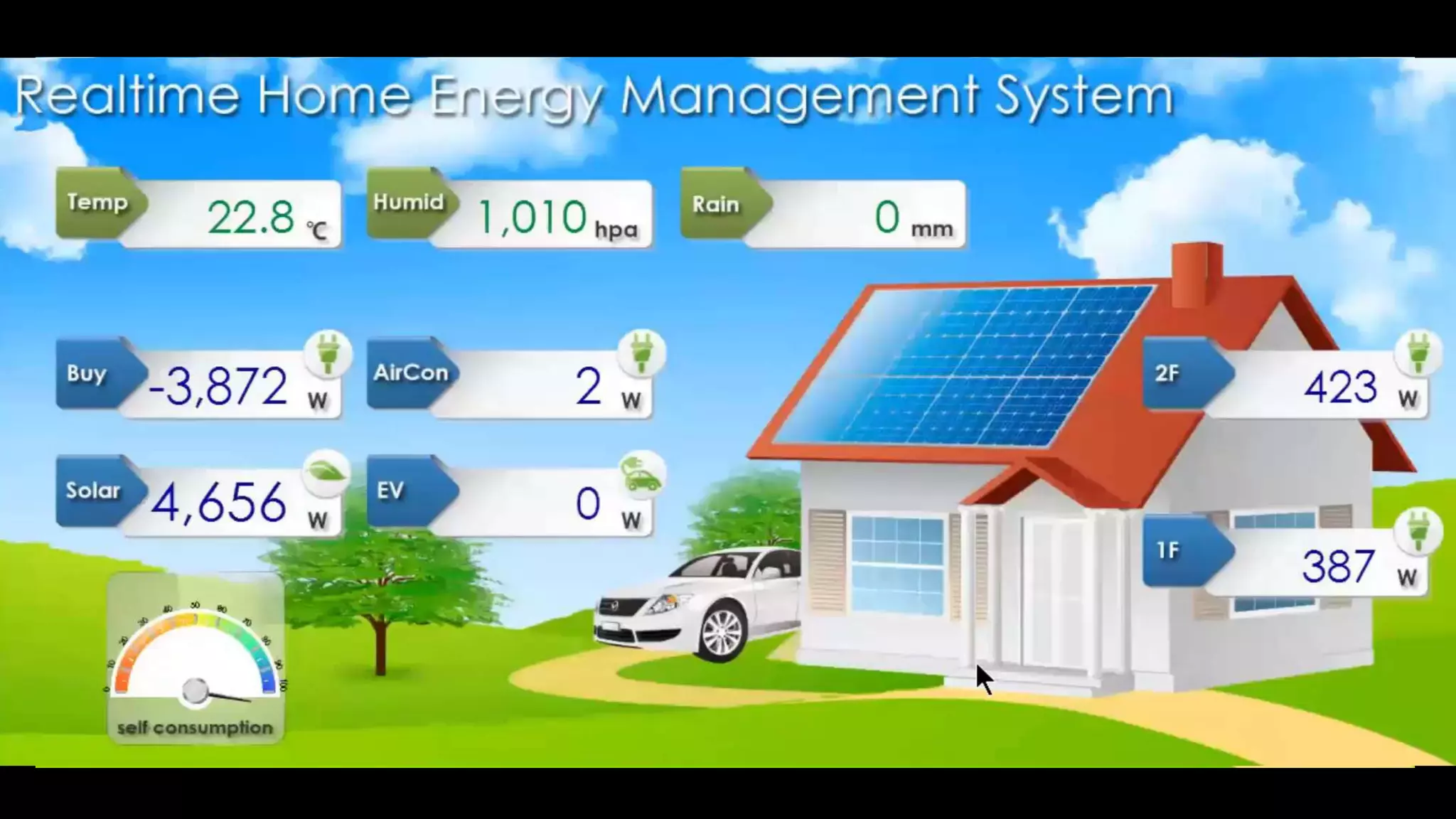

家全体の消費電力と推移がモニタできます。
(全体消費電力とソーラーパネル発電量)
各部屋個別の消費電力と推移を表示してい
ます。
サーバー内部温度、部屋の各所の温
度をモニタリングしています。
温度が高くなると自動でエアコンを制
御します。
サーバーのログを表示し
ています。
家のネットワーク通信先を
可視化しています。家のネットワークの通信量を時
系列で表示しています。
全5台のUPSをマイコン制御し、別室
のバッテリーによって36時間の停
電に耐えるようになっています。
タブレットによって照明からアンプ・プロ
ジェクタまで一元コントロールが可能です。
アンプの電源が入ると、プロジェクタやスクリー
ン、ウーファーの電源がリレー制御でONになり
ます。

純国産サービスです → “想い”が違います
※英語、中国語UIあります

貯めたIoTデータをどう見せる？

主に３種類の、
よく使われる方法があります。

１．世の中にはRealtime表示のチャートツールが色々。。
※とっても良いツールです

２．世の中にはBIツールがいっぱい。
※とっても良いツールです

３．世の中には高価な手作りがいっぱい。。
※とにかくお金がかかります

MotionBoard Cloud は Real-time & BI いいとこ取り

スマートエネルギー

遠隔医療・ヘルスケア

ロジスティクス・環境調査

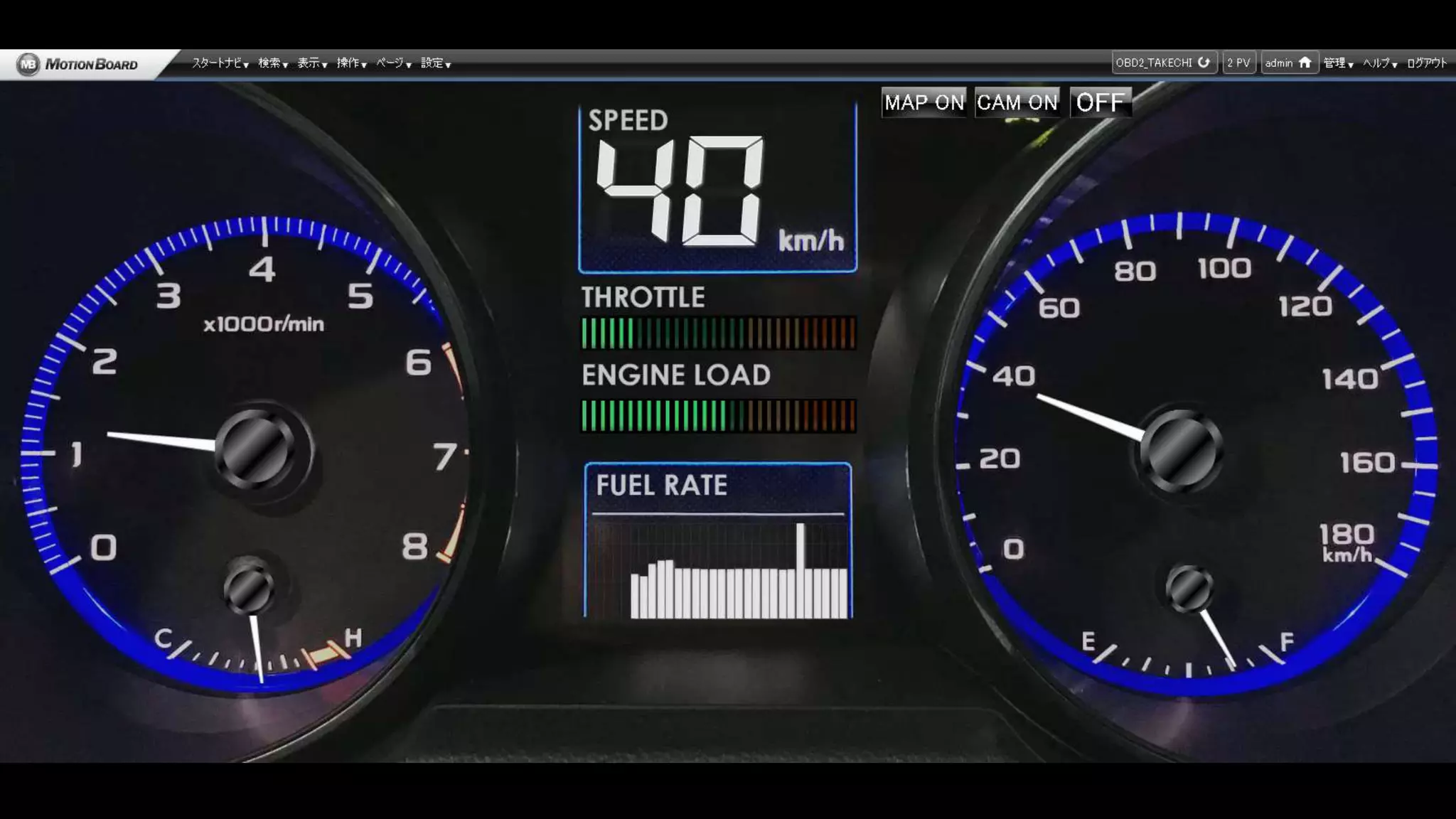

リアルタイム車両情報把握

本日のお題
LoRa x BLE = oTI

本日のお題
oTI

本日のお題

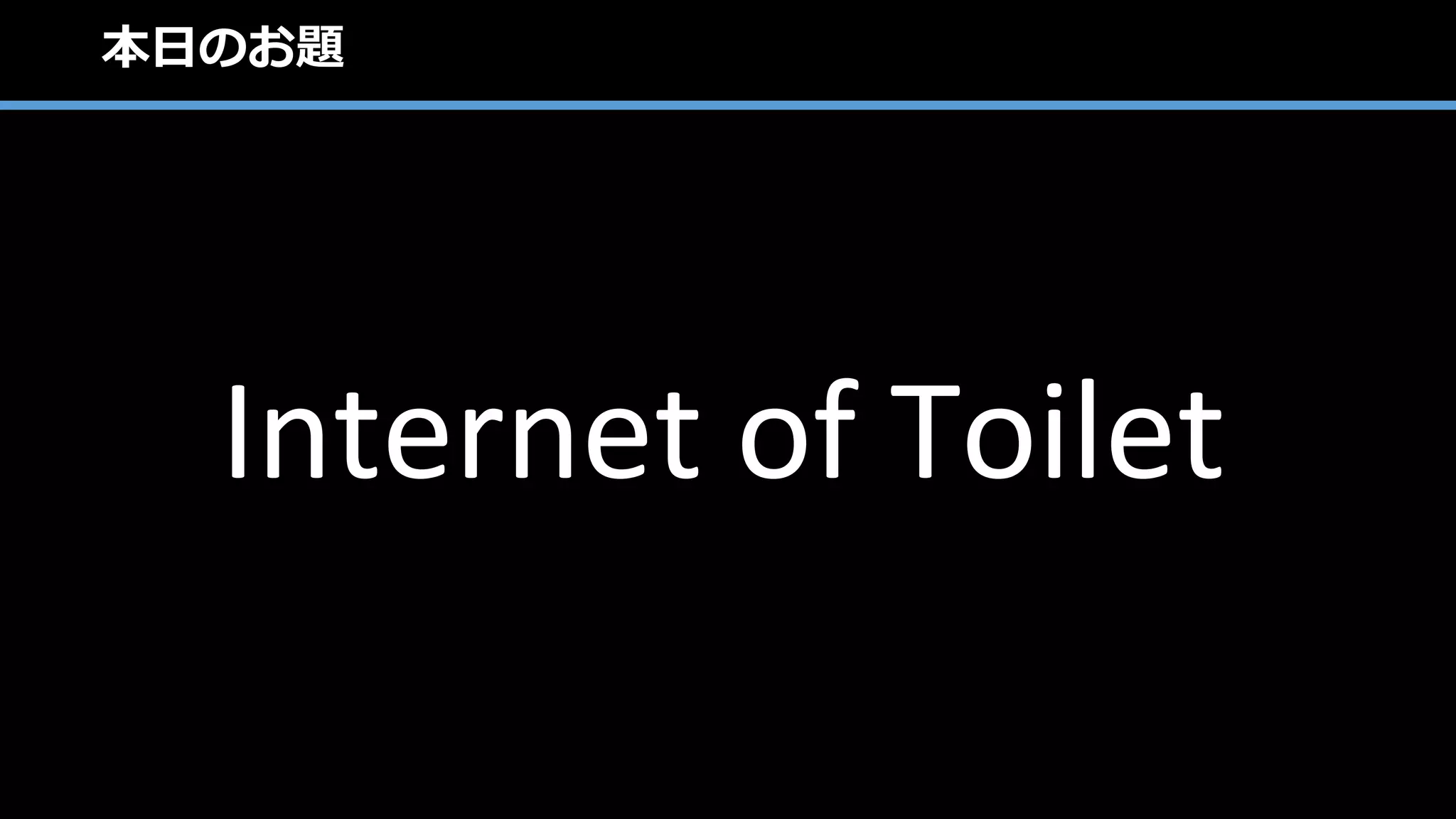

Internet of Toileto TI

では、今回の事例を紹介

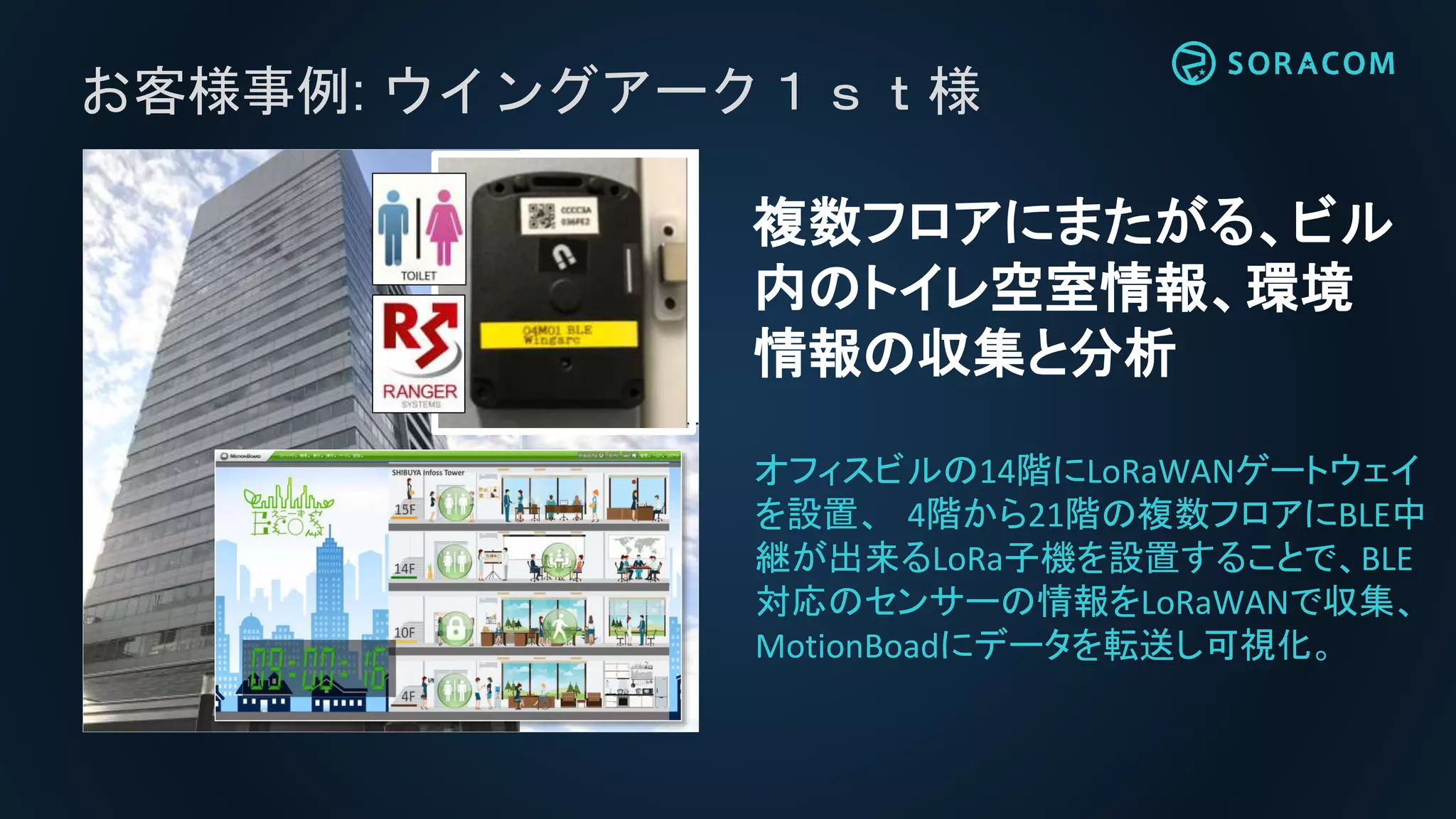

お客様事例: ウイングアーク１ｓｔ様
オフィスビルの14階にLoRaWANゲートウェイ
を設置、 4階から21階の複数フロアにBLE中
継が出来るLoRa子機を設置することで、BLE対
応のセンサーの情報をLoRaWANで収集、
MotionBoadにデータを転送し可視化。
複数フロアにまたがる、ビル
内のトイレ空室情報、環境情
報の収集と分析

今回の導入のポイント
• 一台のLoRa GWでビル内をどこまでカバーできるか
• 現在市場で、手に入りやすいセンサーを活用できるか
• SORACOMを使って、社内ネットワークから切り離せるか
• 複数のセンサーを効率よく、データ処理できるか
• MotionBoard でリアルタイム表示が可能か

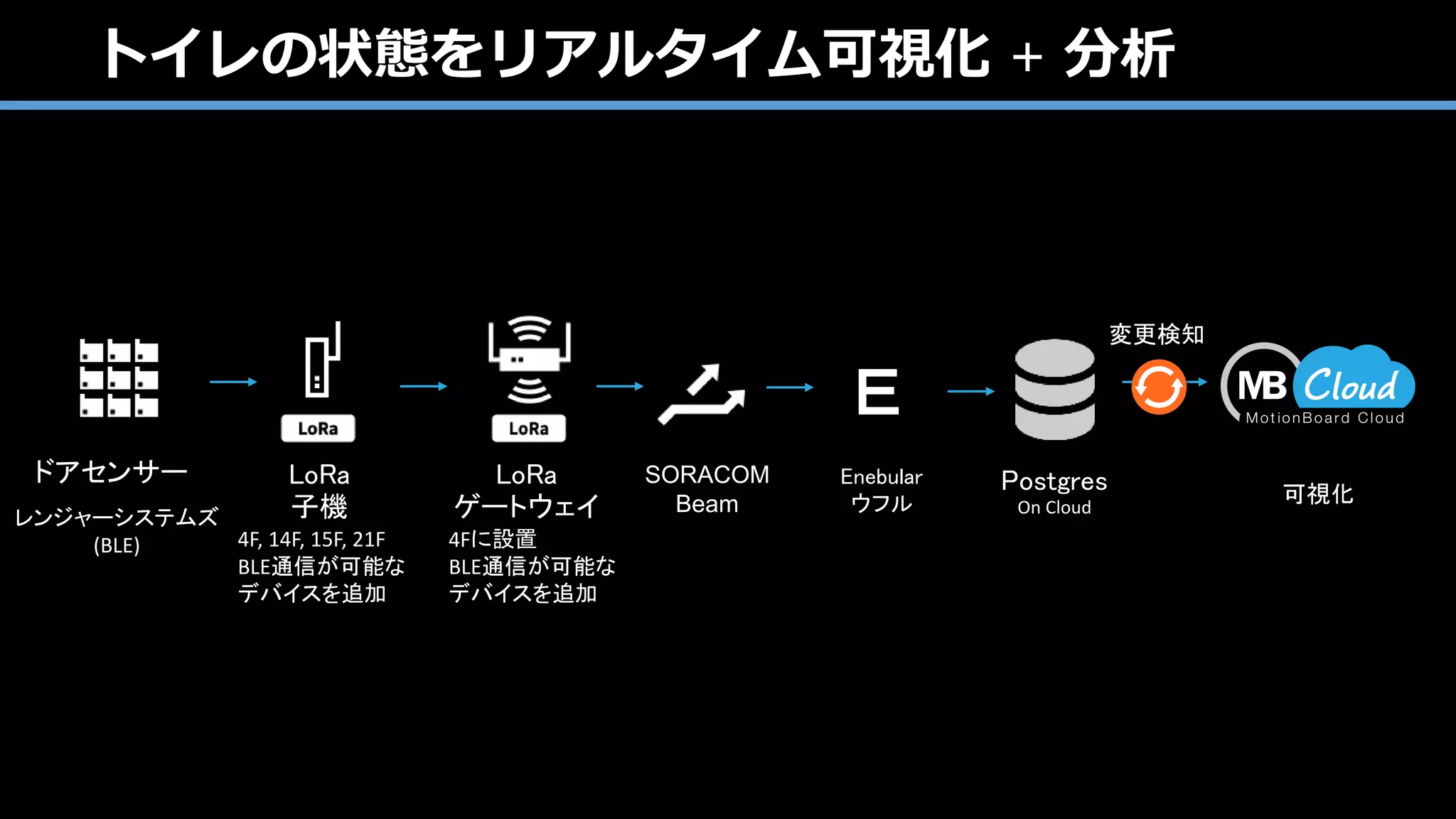

トイレの状態をリアルタイム可視化 + 分析
ドアセンサー LoRa
子機レンジャーシステムズ
Bluetooth
可視化
変更検知
RDB
On Cloud
Enebular
ウフル
Node-red ベース4F, 14F, 15F, 21F
BLE通信が可能な
デバイスを追加
LoRa
ゲートウェイ
4Fに設置
BLE通信が可能な
デバイスを追加
SORACOM
Beam

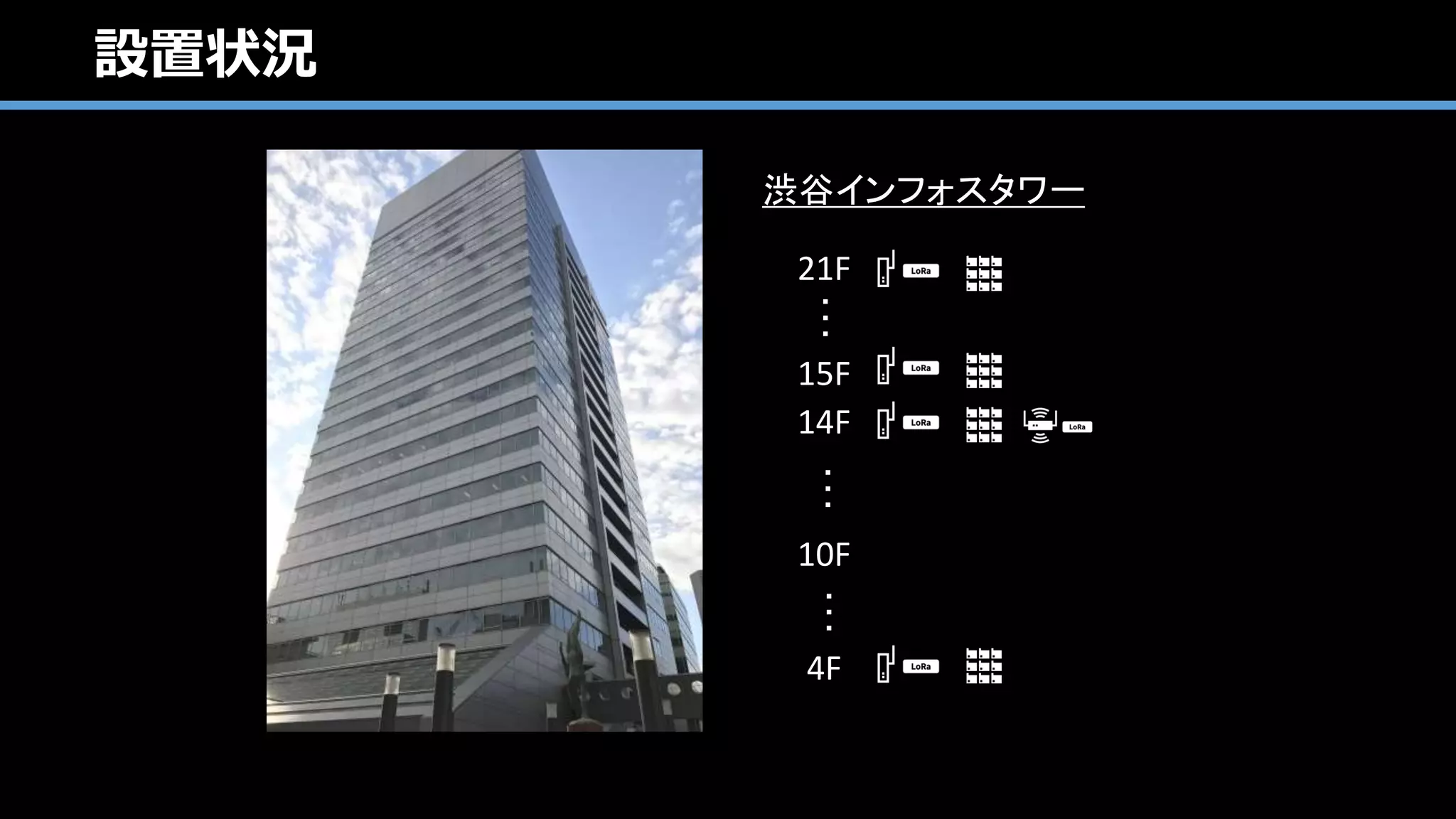

設置状況 : 17フロアをゲートウェイ一台でカバー
渋谷インフォスタワー (全21フロア)
4F
21F
15F
14F
10F
･････････
7フロア
10フロア
17フロアゲートウェイ

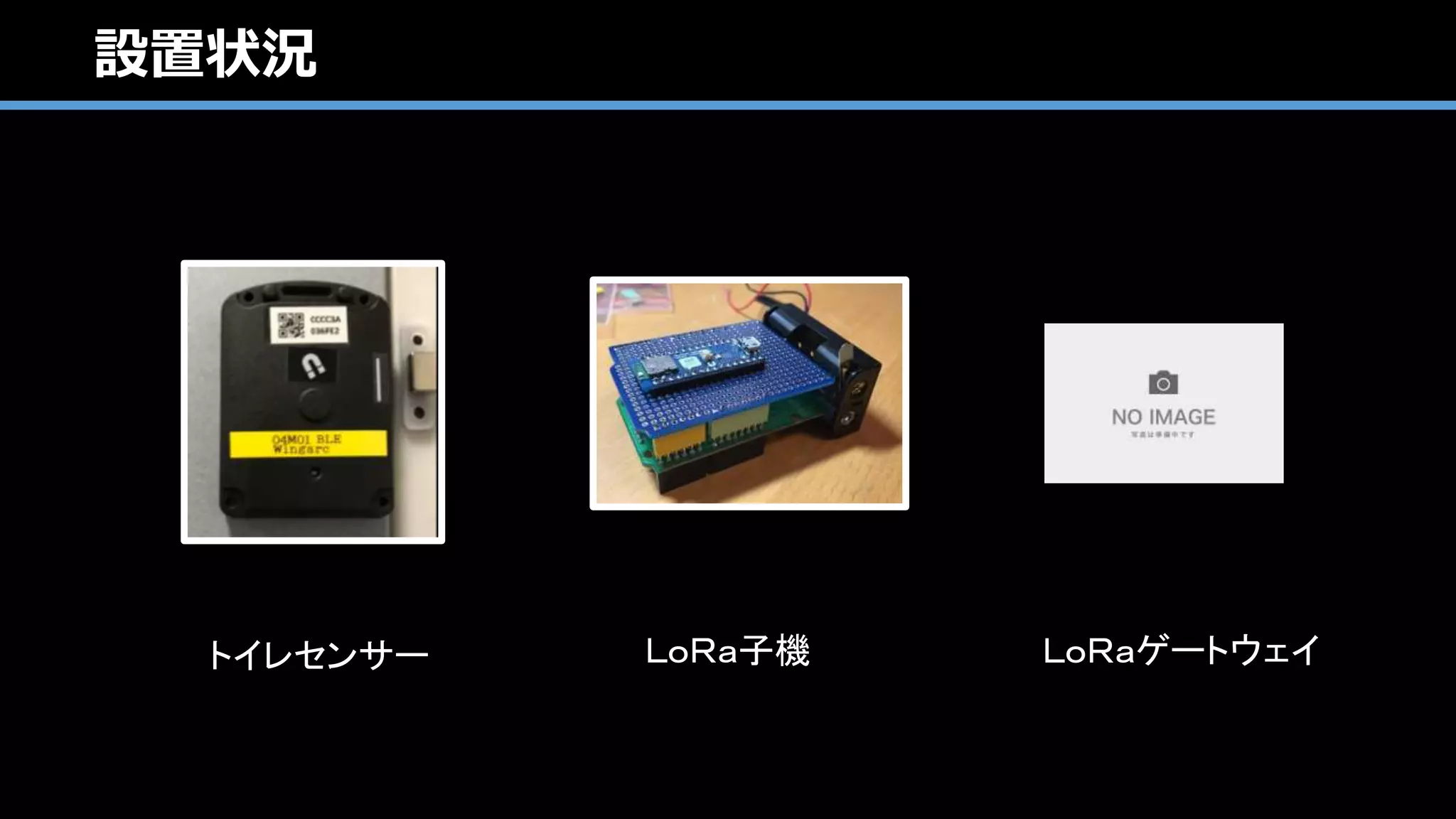

設置状況：ラスト３０メートルのセンシング
トイレセンサーＬｏＲａ子機ＬｏＲａゲートウェイ
※ウフル竹之下さん、原田さん
にご協力頂きました。
※レンジャーシステムズ
木村さんにご協力頂きました。
※ソラコム大槻さん、はじめ
多くの方にご協力いただきました。
BLE
30メートル
LoRa
17フロア

設置状況 (おまけ)
LoRa GWにはその他のIoT GWも配置し、全てSORACOMで通信
１５種類、４０個以上のセンサーの通信を一手に行っている。

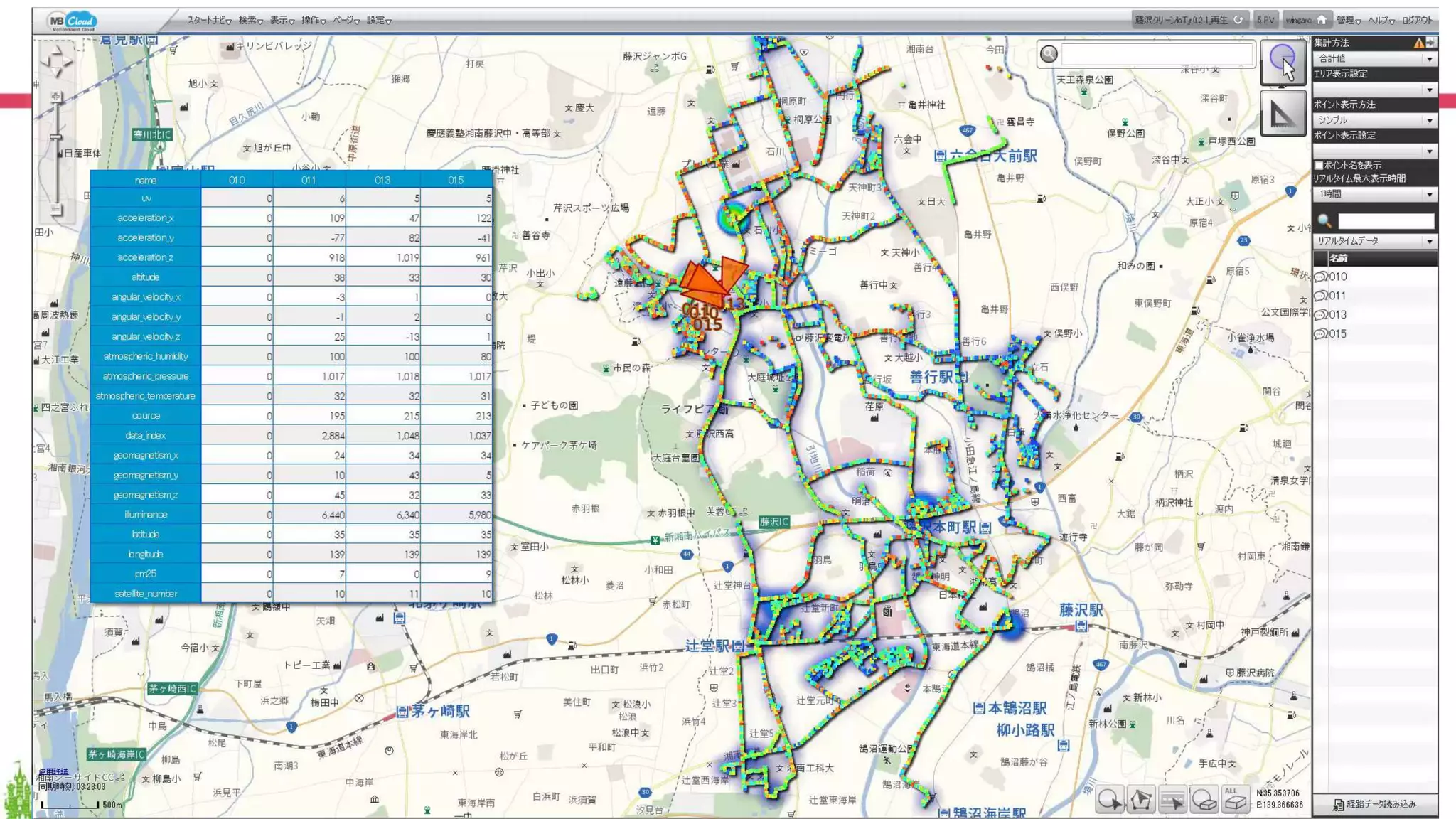

ＤＥＭＯ

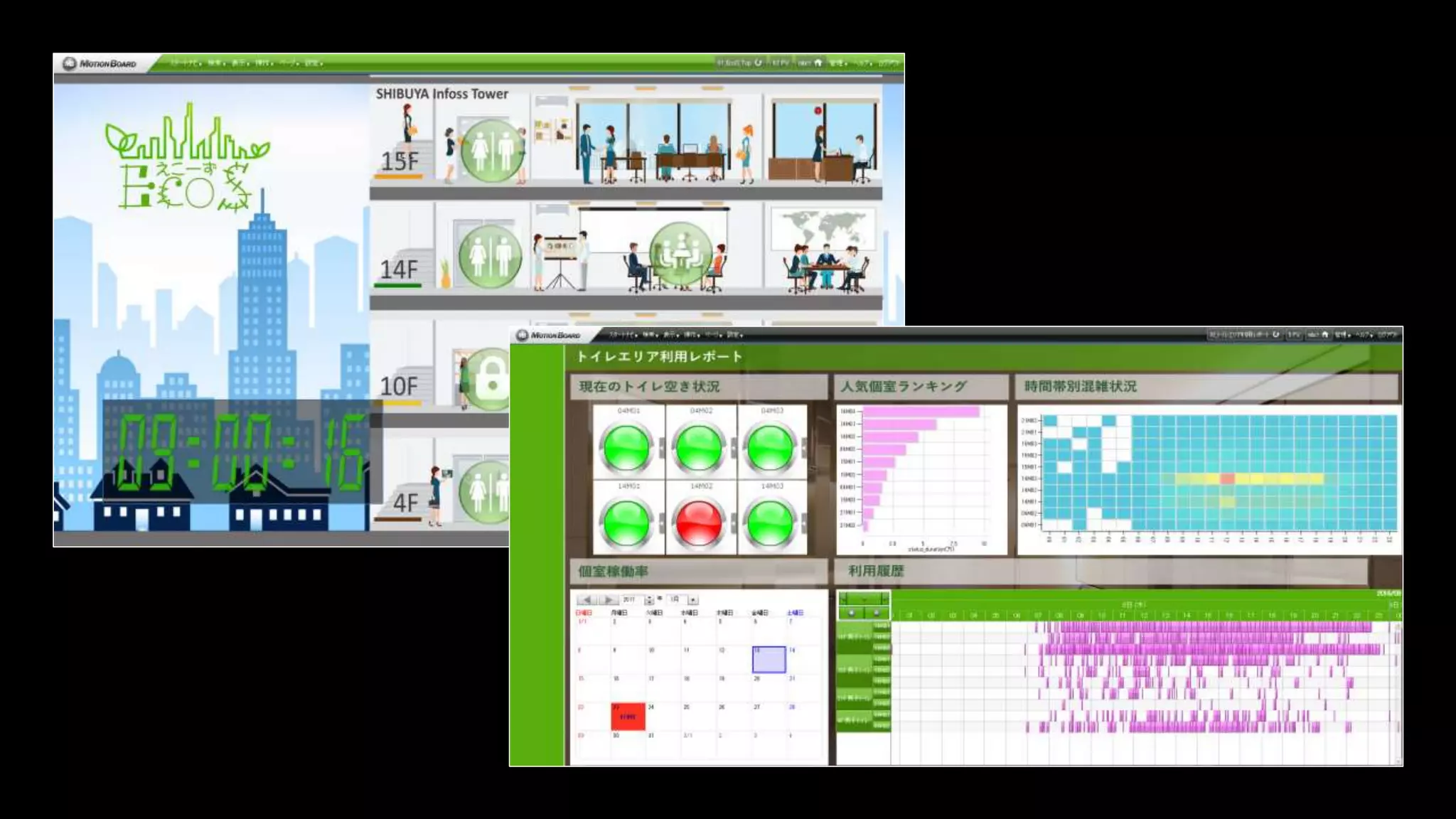

「IoTデータの見える化、
準備できていますか？」

短期間で美しく高機能なIoT用分析・表示画面を作成
プログラムレス / 短時間 / 低コスト

meets

Your Business meets

Copyright © 2017 by Future, Corporation. Japan 52

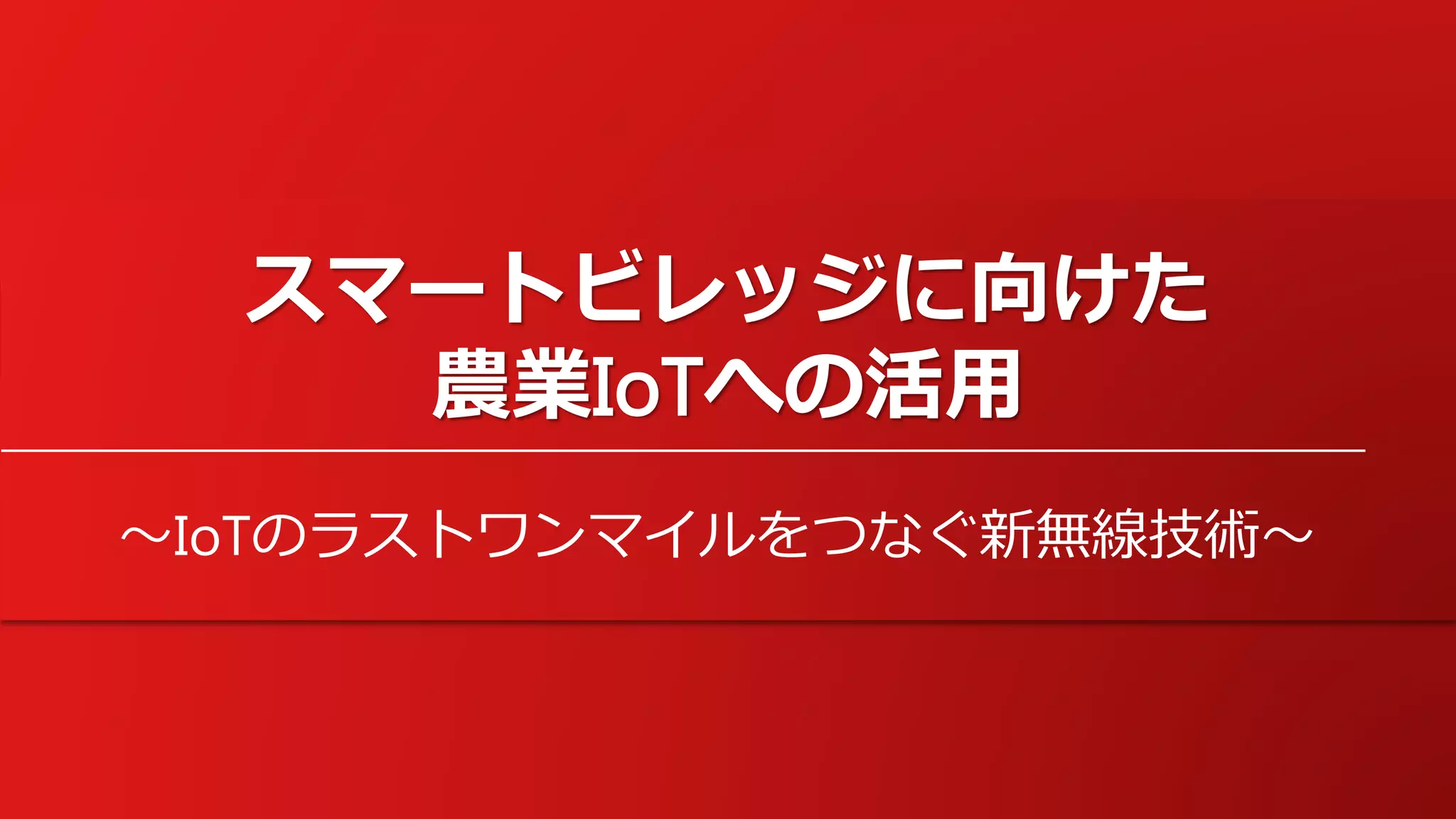

スマートビレッジに向けた
農業IoTの実現
～IoTのラストワンマイルをつなぐ新無線技術～
Future株式会社
CEO室ディレクター
池田博樹博士

Copyright © 2017 by Future, Corporation. Japan
スマートビレッジに向けた
農業IoTへの活用
～loTのラストワンマイルをつなぐ新無線技術～

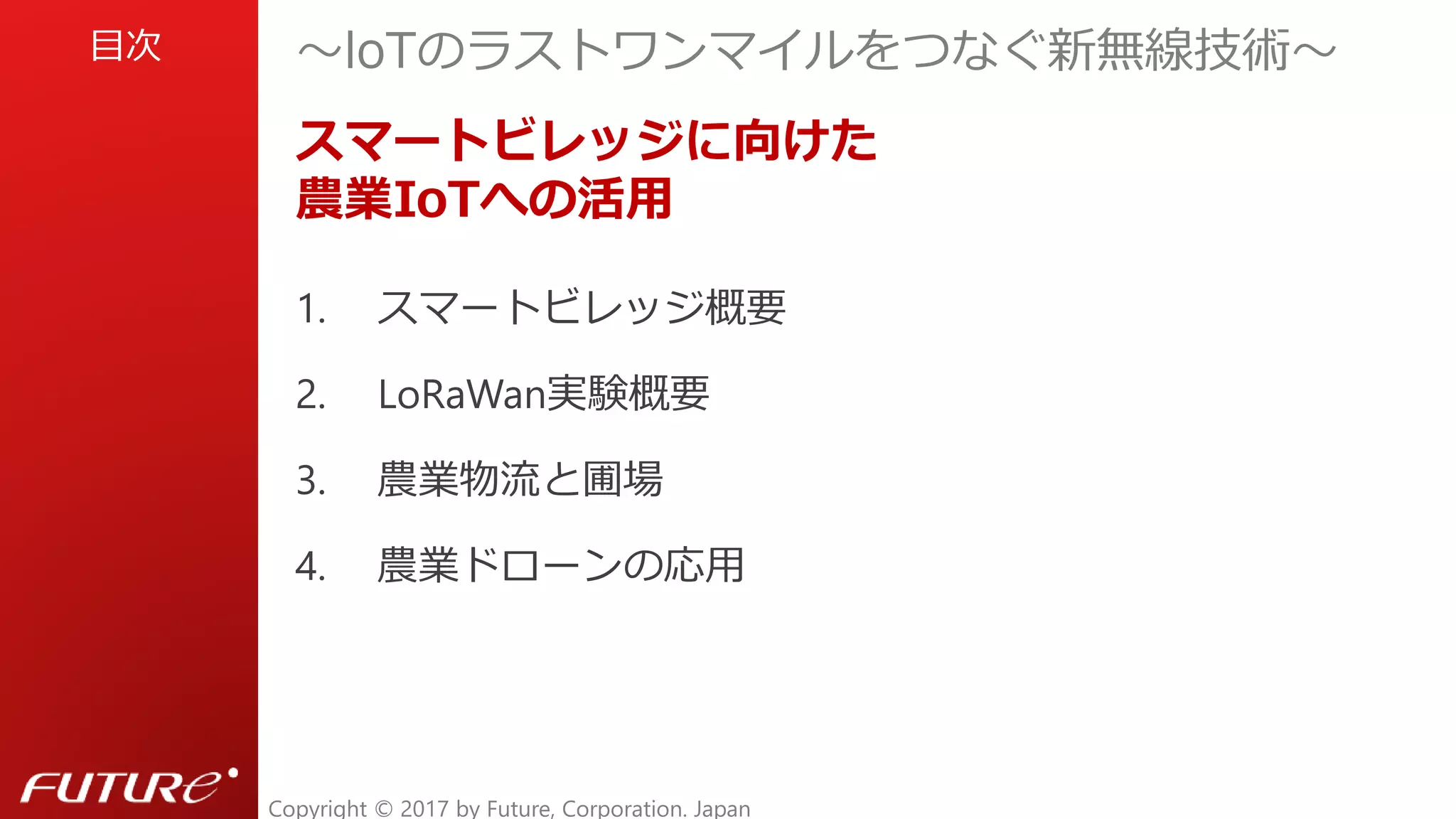

1. スマートビレッジ概要
2. LoRaWAN実験概要
3. 実例紹介
4. まとめ
目次

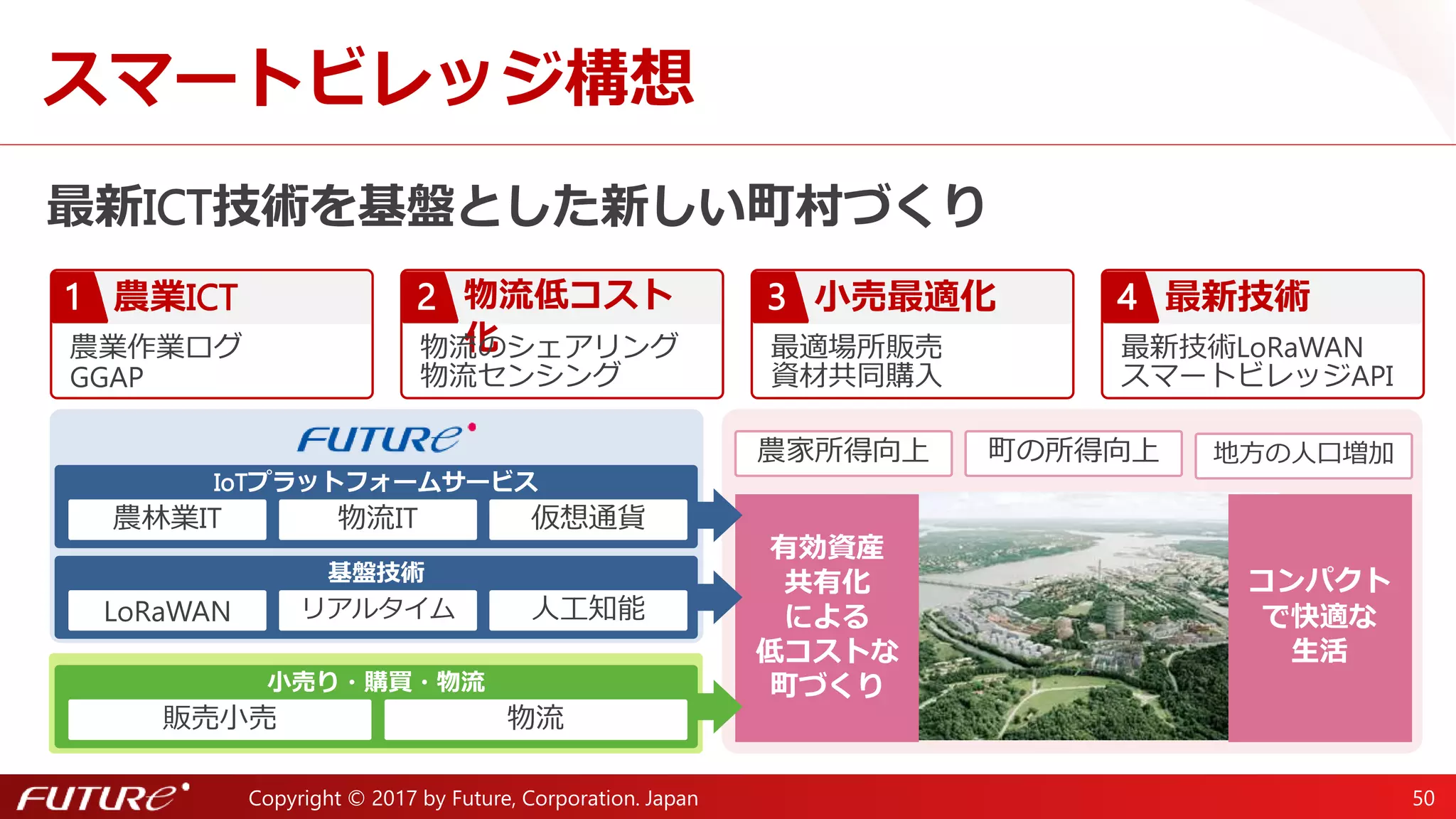

スマートビレッジ構想
最新ICT技術を基盤とした新しい町村づくり
農業ICT化
農業経営改善
国際規格GGAP
最新技術
LoRaWAN
スマートビレッジAPI
物流低コスト化
物流業務改善
物流のシェアリング
小売最適化
最適地販売
トレーサビリティ
農林業IT 物流IT 仮想通貨
IoTプラットフォームサービス
LoRaWAN リアルタイム人工知能
基盤技術
販売小売
小売り・購買・物流
物流
農家所得向上地方の人口増加町の所得向上
有効資産
共有化
による
低コストな
町づくり
コンパクト
で快適な
生活
1 42 3

最先端IT農業：EUの野菜生産基地
ITを活用した持続可能な新しい食のエコシステム

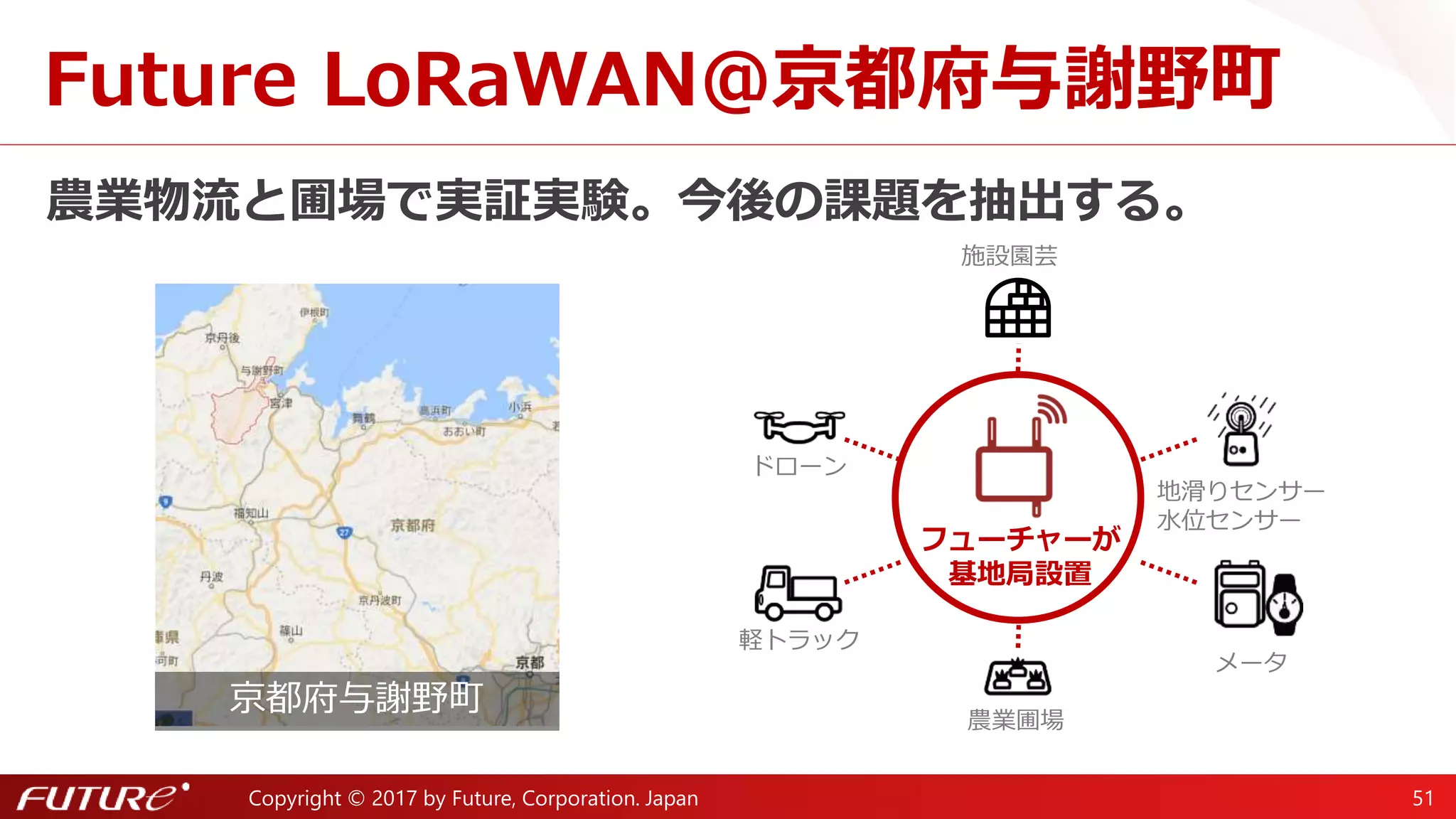

Future LoRaWAN@京都府与謝野町
現場で実証実験し今後の課題を抽出してノウハウを蓄積
施設園芸
地滑りセンサー
水位センサー
メータ
農業圃場
軽トラック
ドローン
フューチャーが
基地局設置
京都府与謝野町

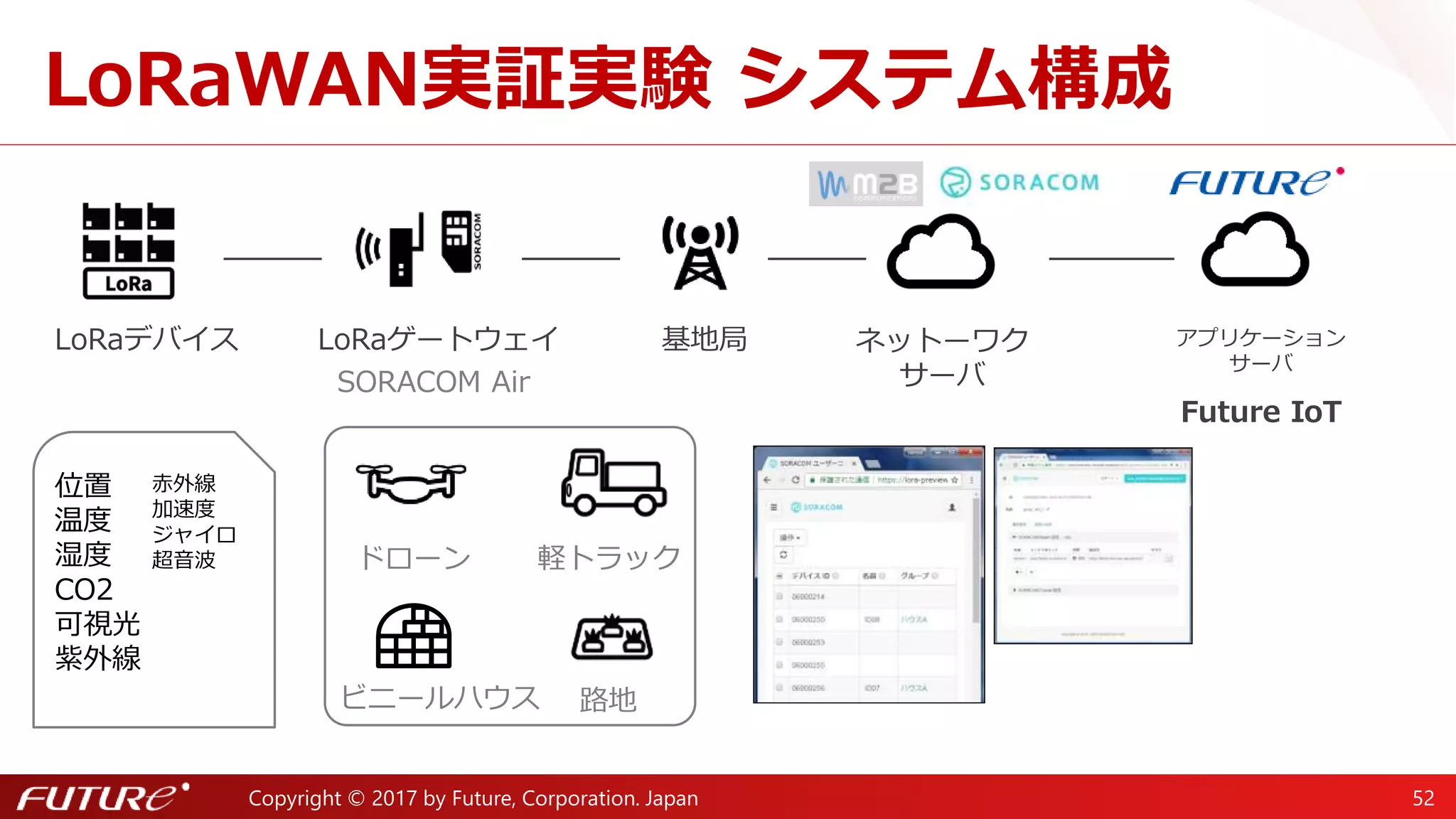

LoRaWAN実証実験:システム構成
LoRaデバイス基地局LoRaゲートウェイ
（Future IoT）
軽トラック
ビニールハウス
ドローン
露地
位置
温度
湿度
CO2
可視光
紫外線
赤外線
加速度
ジャイロ
超音波
ネットワーク
サーバ
アプリケーション
サーバ
SORACOM コントールパネル
センサー試作

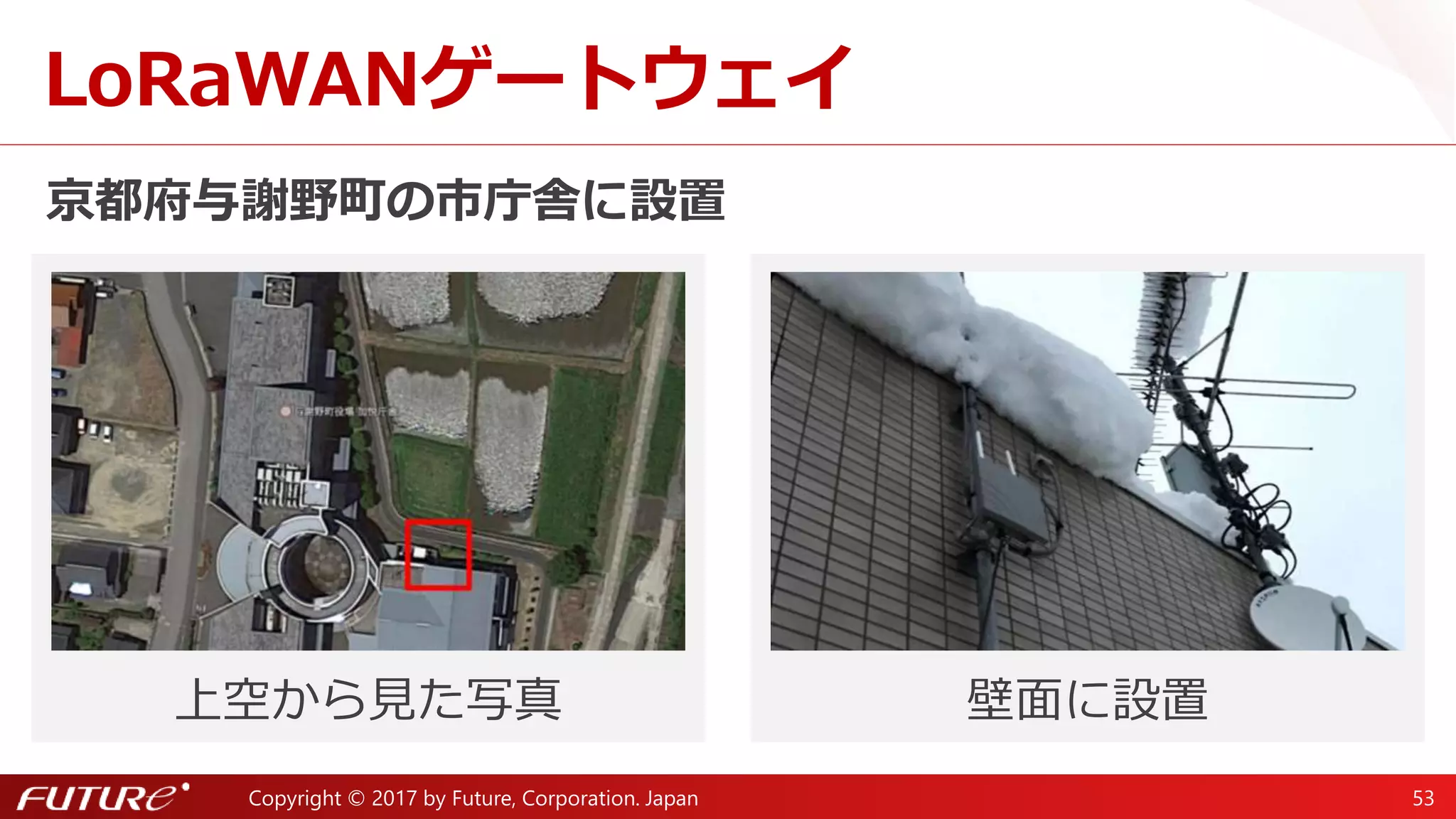

LoRaWANゲートウェイ
京都府与謝野町の町役場に設置。高さは約15m程度。
上空から見た写真壁面に設置

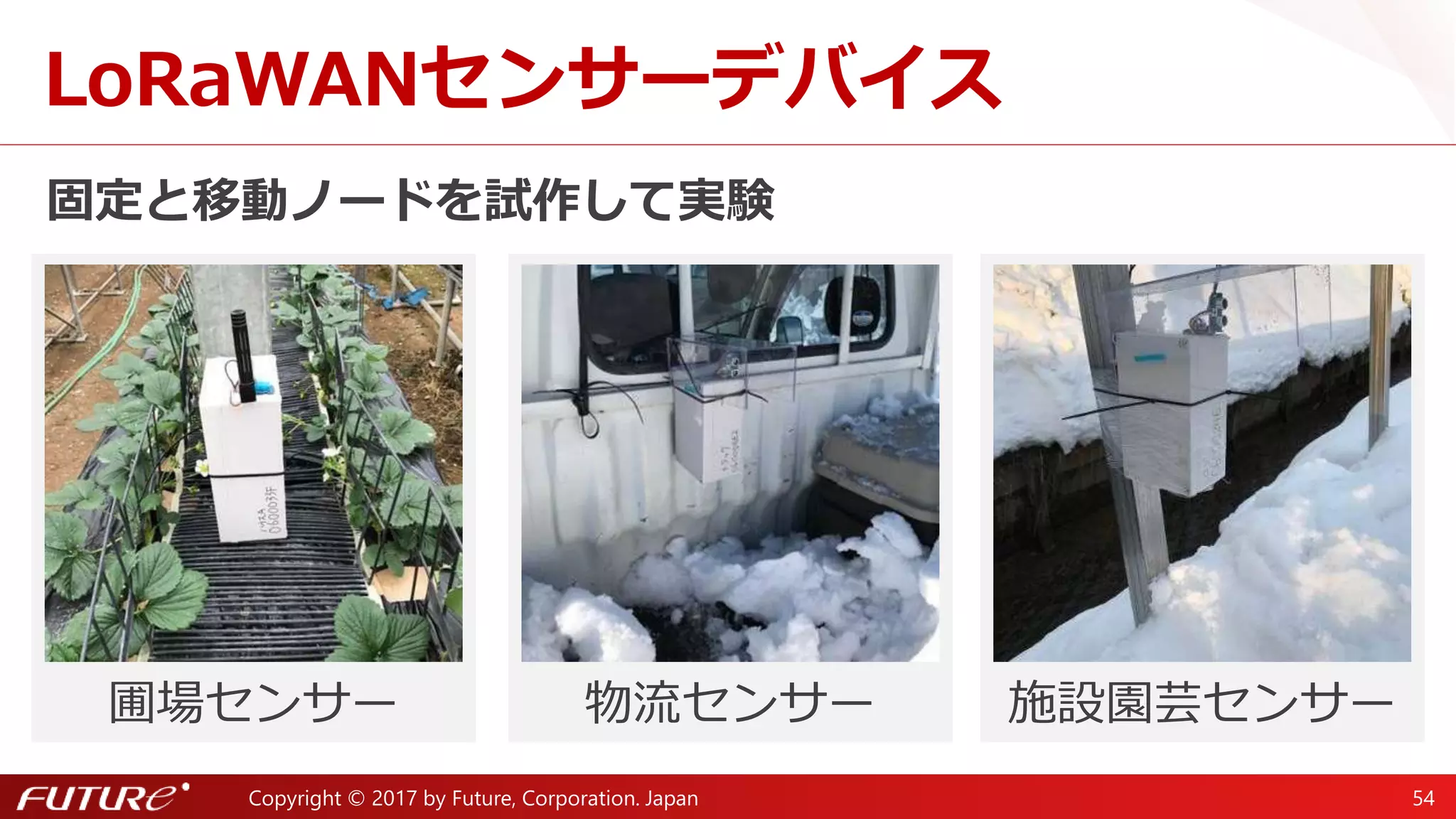

LoRaWANセンサー
固定センサーと移動センサーを試作して実証実験
施設園芸センサー露地センサー物流センサー

LoRaWANセンサーの検証条件
送信ビット数は88bit/回
設置場所送信速度搭載センサー設置個数
物流センサー軽トラック 3.7bps 距離、加速度、ジャイロ 5個
露地センサー露地 2.8bps 温湿度、日照計、距離 5個
園芸センサー
（高速）
施設園芸
2.8bps 温湿度、日照計、CO2 5個
園芸センサー
（低速）
1.9bps 温湿度、日照計 5個
センサーの条件を変えてデータ取得
- 移動の有無、設置位置、センサー移動速度、センサー種類等

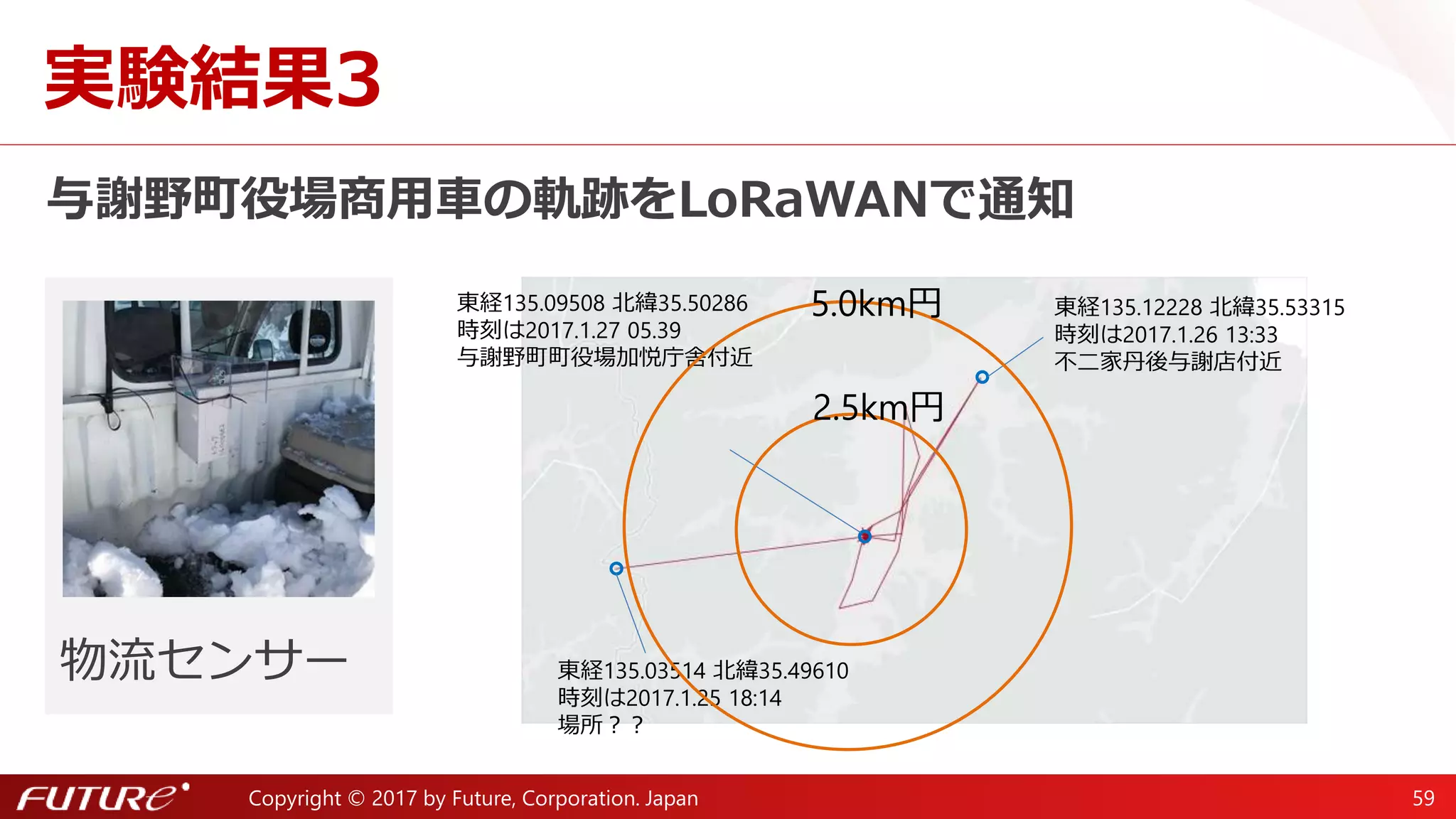

農業物流センサー
移動センサーからのデータ取得率は59.0%
圏外や高速移動時には取得できてない
2.5km
G
役場商用車農家の軽トラック
2.5km
G

物流荷台センサー
積載中
超音波センサーで積載有無を判定し、LoRaWANで通知
将来、物流のシェアリング可能性を示す
物流センサー
積載なし

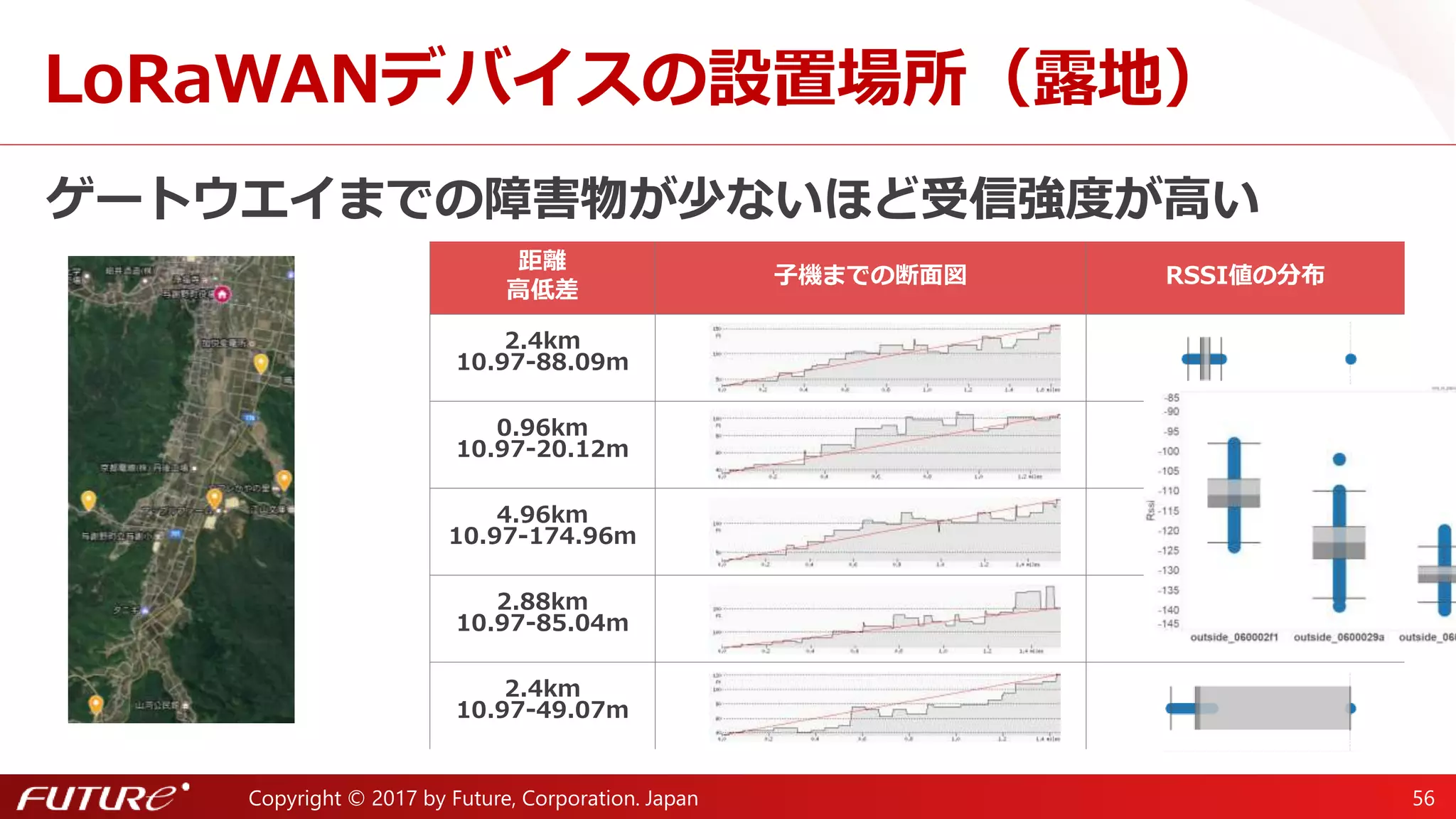

LoRaWANセンサーの設置場所（露地）
ゲートウェイまでの距離が短く、障害物が少ないほど受信強度が高い傾向
距離
高低差
子機までの断面図 RSSI値の分布
1 0.96km
20.1m
2 2.4km
88.1m
3 2.4km
49.1m
4
2.88km
85.0m
5 4.96km
175.0m
良悪
4
G
3
2
5
1
1
2
3
4
5
G
G
G
G
G

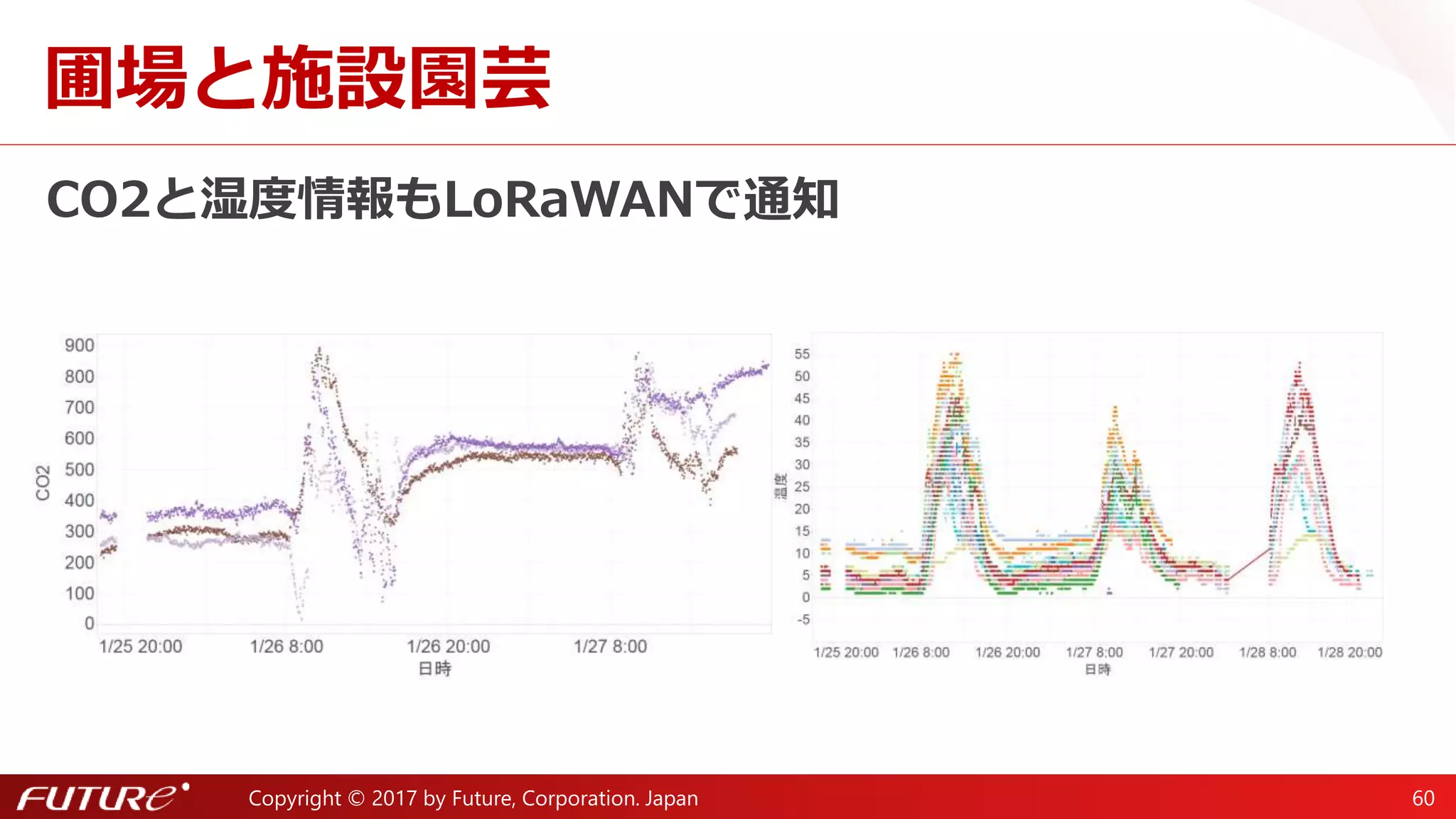

露地と施設園芸センサー
温度・可視光もLoRaWANで通知

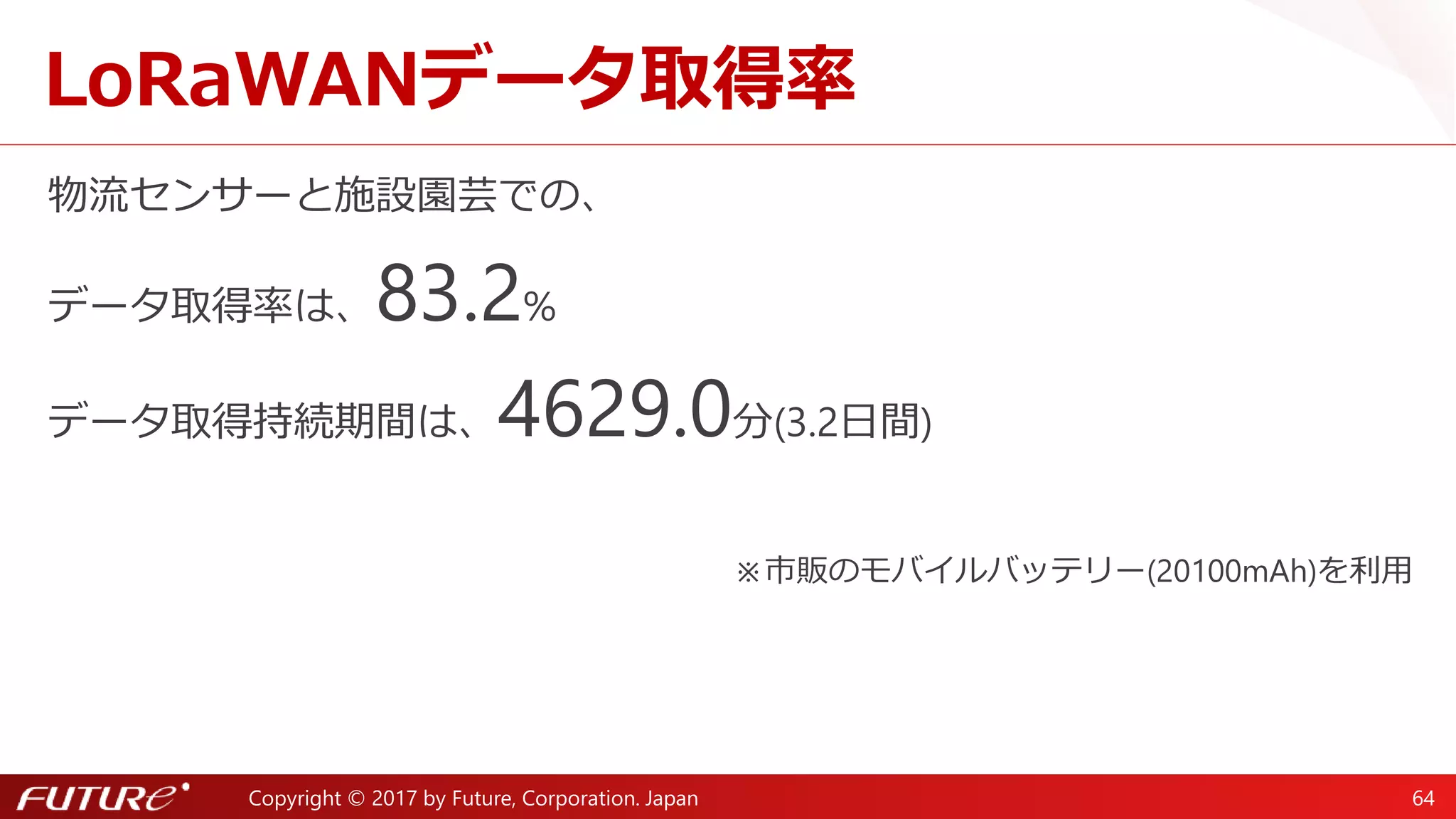

固定センサーからのデータ取得率は79.5%
データ取得持続期間は、約3.2日間（市販バッテリー）
温度センサー可視光情報センサー

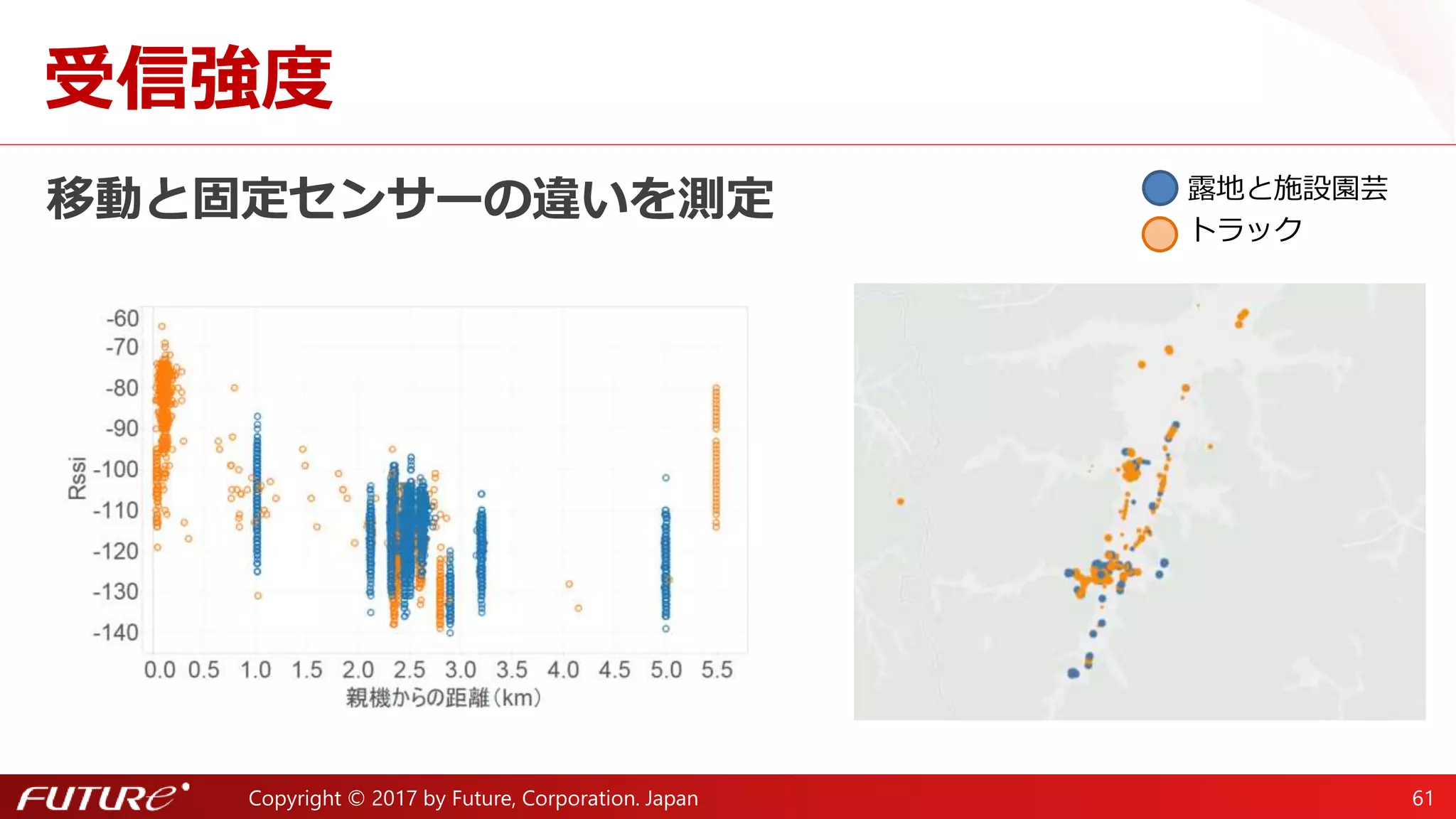

移動/固定センサーの受信強度比較
固定センサー：露地と施設園芸
移動センサー：トラック
高速移動と距離により受信強度
が変化している
同じセンサーでも、受信強度が変化して
いることが分かる
円の大きさが受信強度

LoRaWANセンサー搭載ドローン
自律飛行型
センサリングデバイス
LoRa子機+粉塵センサー
ドローン
リアルタイム監視
Future IoT Platform
AWS CloudWatchLogs
+
データ変換
LoRaデバイス基地局LoRaゲートウェイネットワーク
サーバ
アプリケーション
サーバ
壁面に設置

LoRaWAN x ドローントライアル結果
高度[m]
平均受信強
[dB]
ロス率[%]
0 -104 14.0
5 -100 6.0
10 -94.5 0.0
20 -92.5 0.0
LoRaWAN GWの周辺を飛行して評価。GWは高度約15mに設置
ドローンに搭載の可能性。GW配置設計も重要
-120
-115
-110
-105
-100
-95
-90
-85
-80
-75
-70
受信強度[dB]
20m5m
10m
0m

まとめ
スマートビレッジを提案
LoRaWANセンサーは、地形、距離、移動速度による
受信強度が変化
今後、GW配置のノウハウやセンサーの省電力設計が重要

http://www.future-lora.com/

社名 ■九州通信ネットワーク株式会社
所在地 ■福岡県福岡市
資本金 ■220億2000万円
株主 ■九州電力株式会社
主な事業 ■ 電気通信事業、一般放送事業、電力の購入・販売
http://www.qtnet.co.jp/

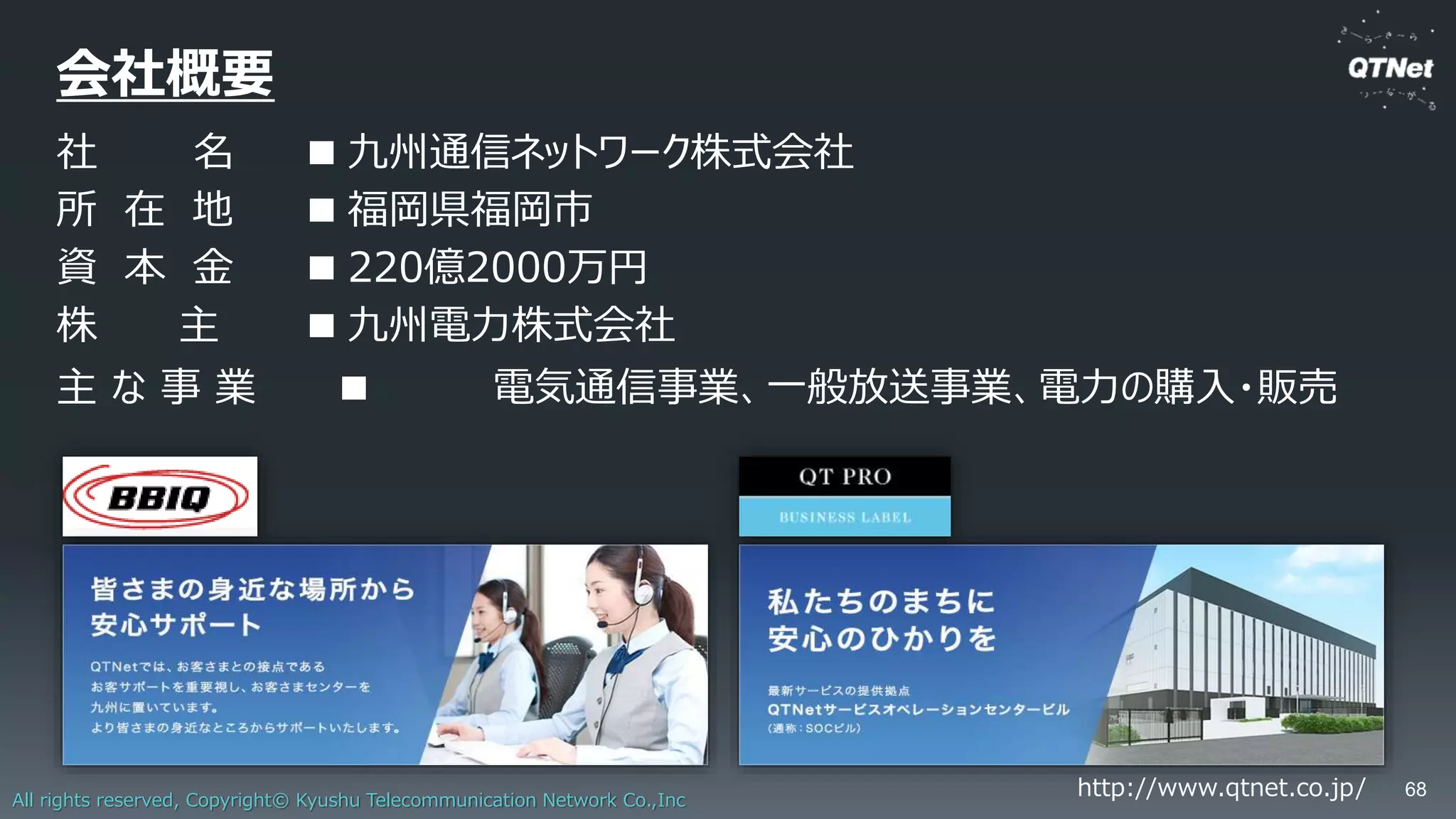

会社概要
72

p.74

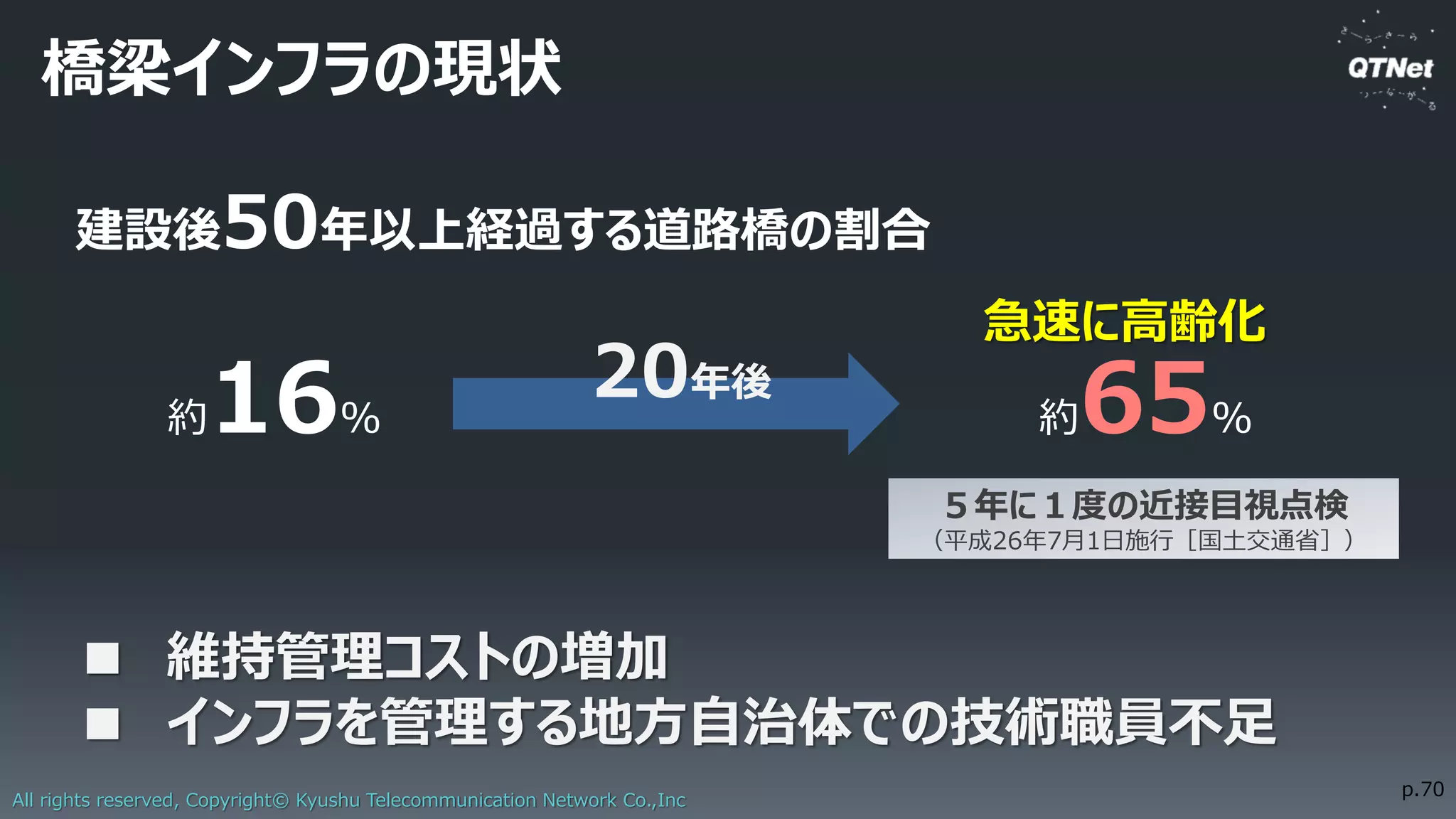

建設後50年以上経過する道路橋の割合
橋梁インフラの現状
約16% 約65%
■ 維持管理コストの増加
■ インフラを管理する地方自治体での技術職員不足
急速に高齢化
５年に１度の近接目視点検
（平成26年7月1日施行［国土交通省］）
20年後

橋梁のひび割れや傾きなどのセンサーで計測した情報を
SORACOM Airや光ファイバにより、
橋梁向けモニタリングシステムを介して見える化

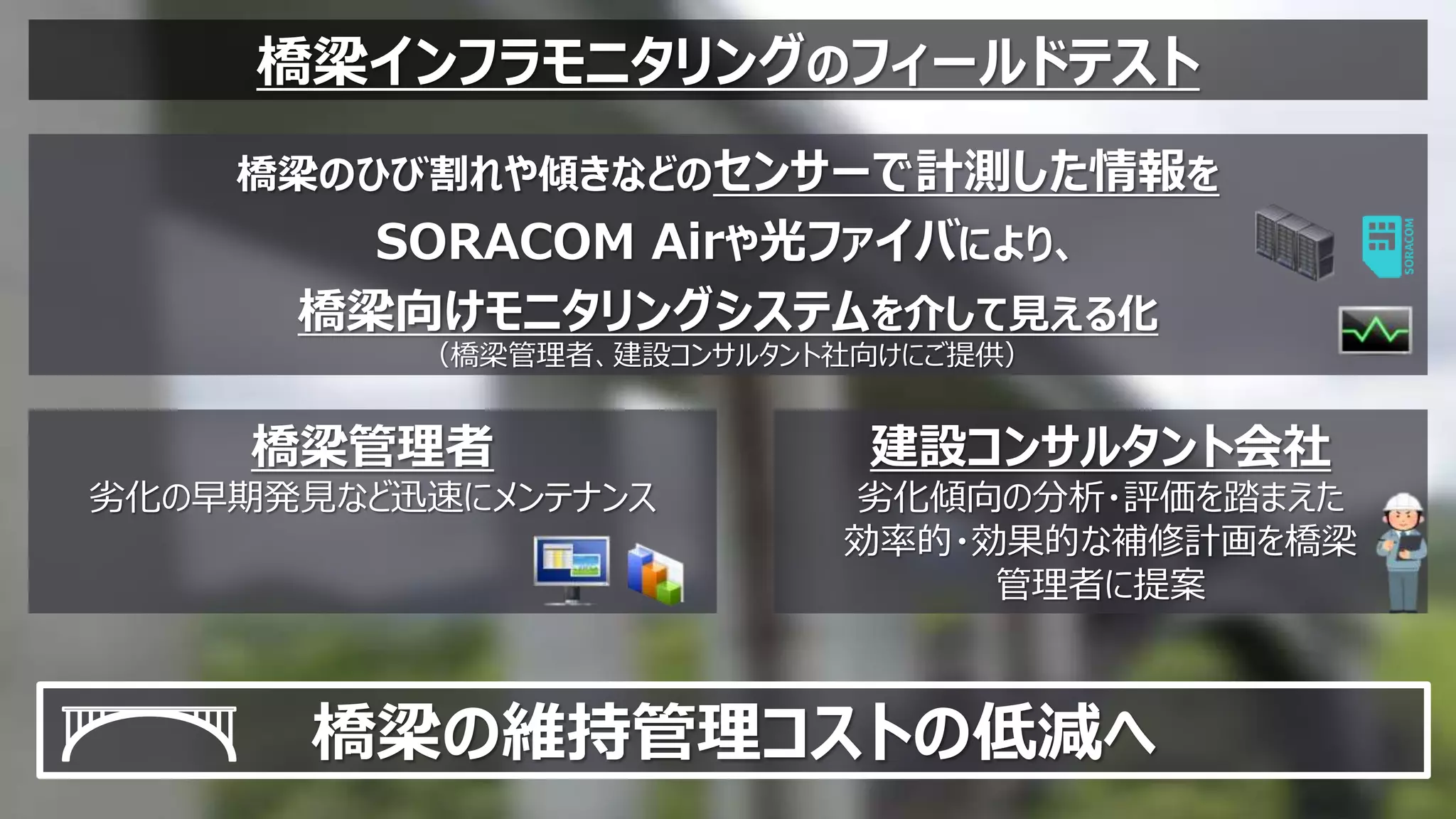

橋梁インフラモニタリングのフィールドテスト
橋梁の維持管理コストの低減へ
橋梁管理者
劣化の早期発見など迅速にメンテナンス
建設コンサルタント会社
劣化傾向の分析・評価を踏まえた
効率的・効果的な補修計画を橋梁
管理者に提案
（橋梁管理者、建設コンサルタント社向けにご提供）

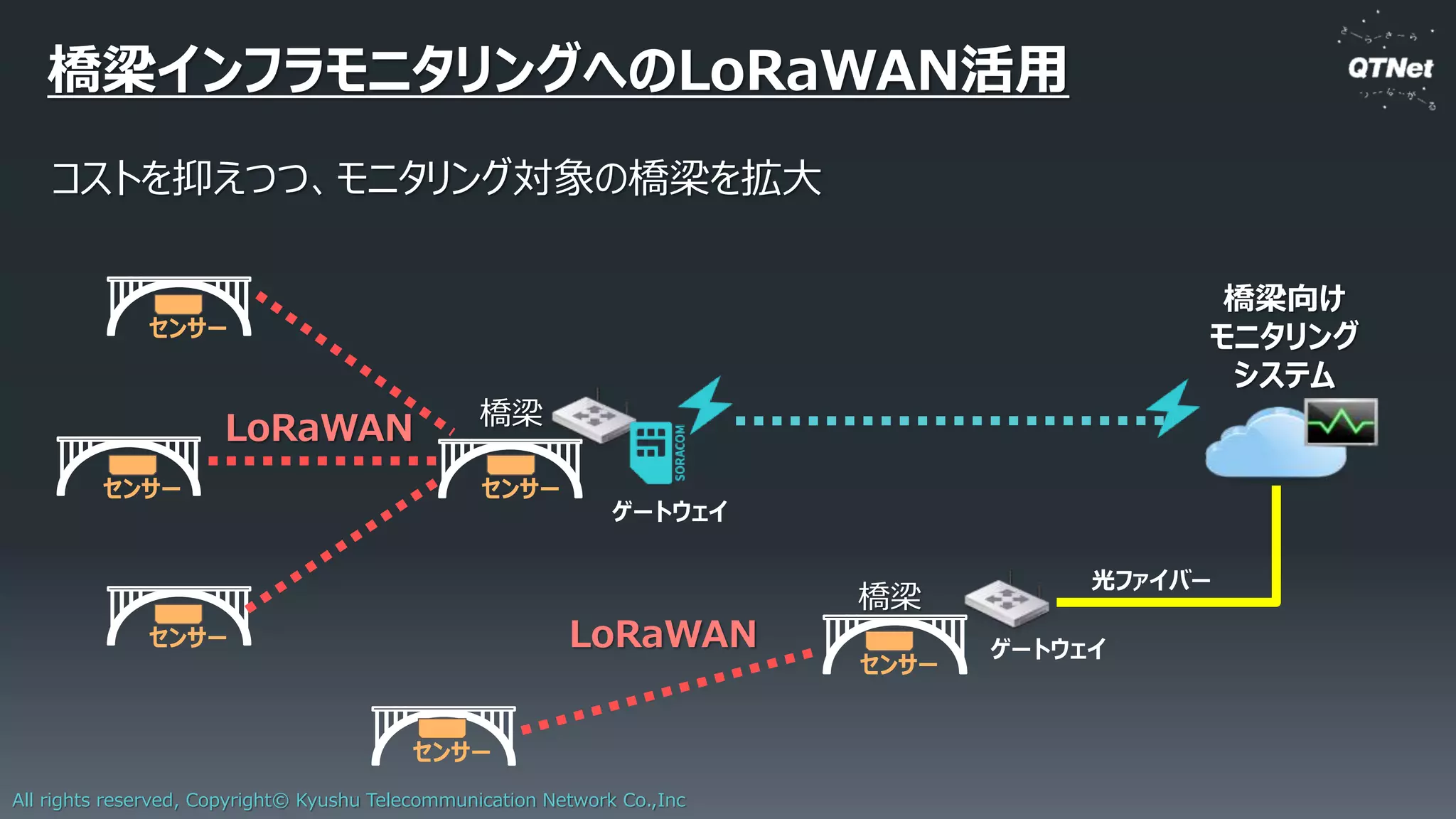

橋梁インフラモニタリングへのLoRaWAN活用
コストを抑えつつ、モニタリング対象の橋梁を拡大
ゲートウェイ
橋梁向け
モニタリング
システム
ゲートウェイ
LoRaWAN 橋梁
橋梁
光ファイバー
LoRaWAN
センサー
センサー
センサー
センサー
センサー
センサー

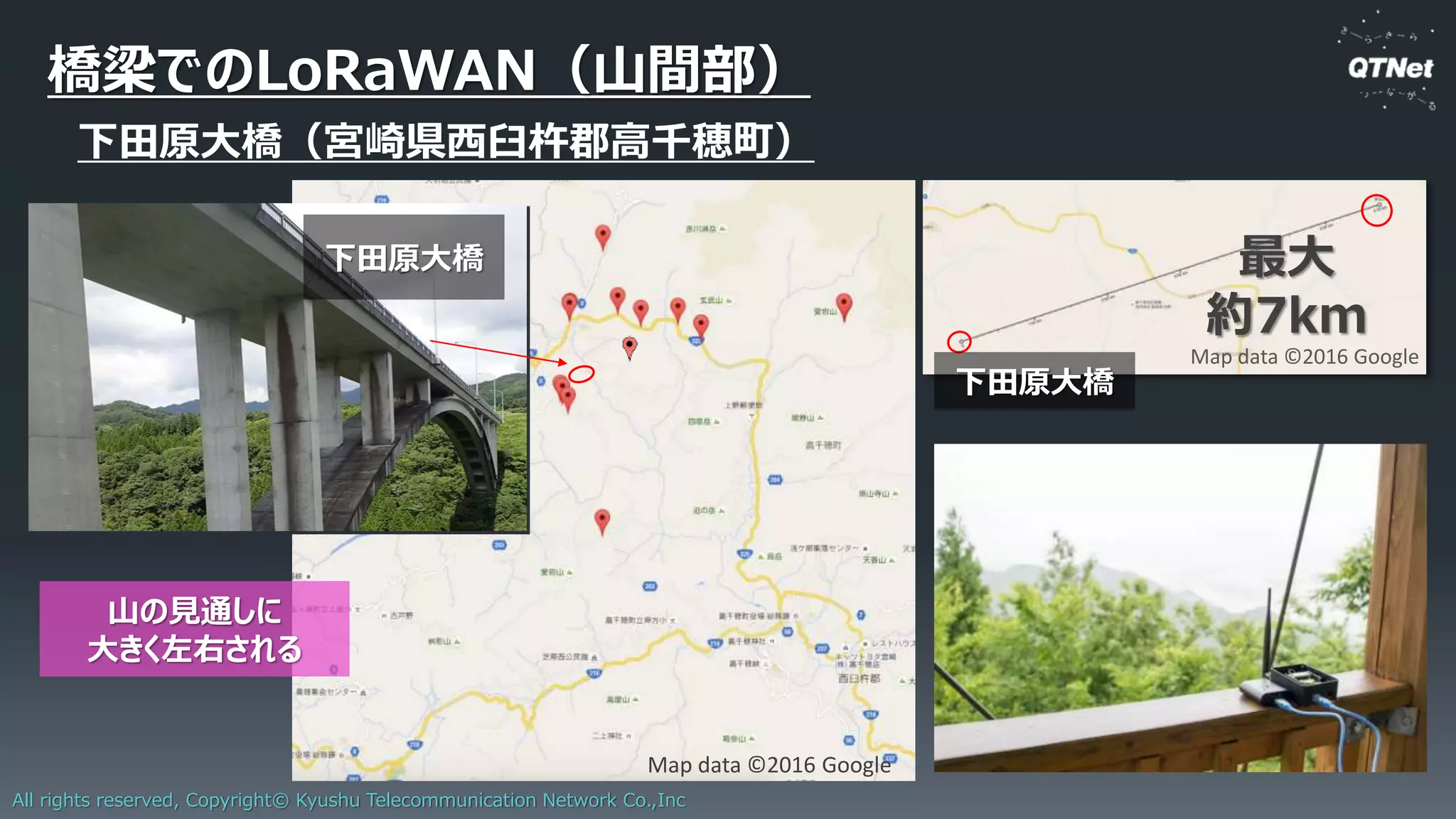

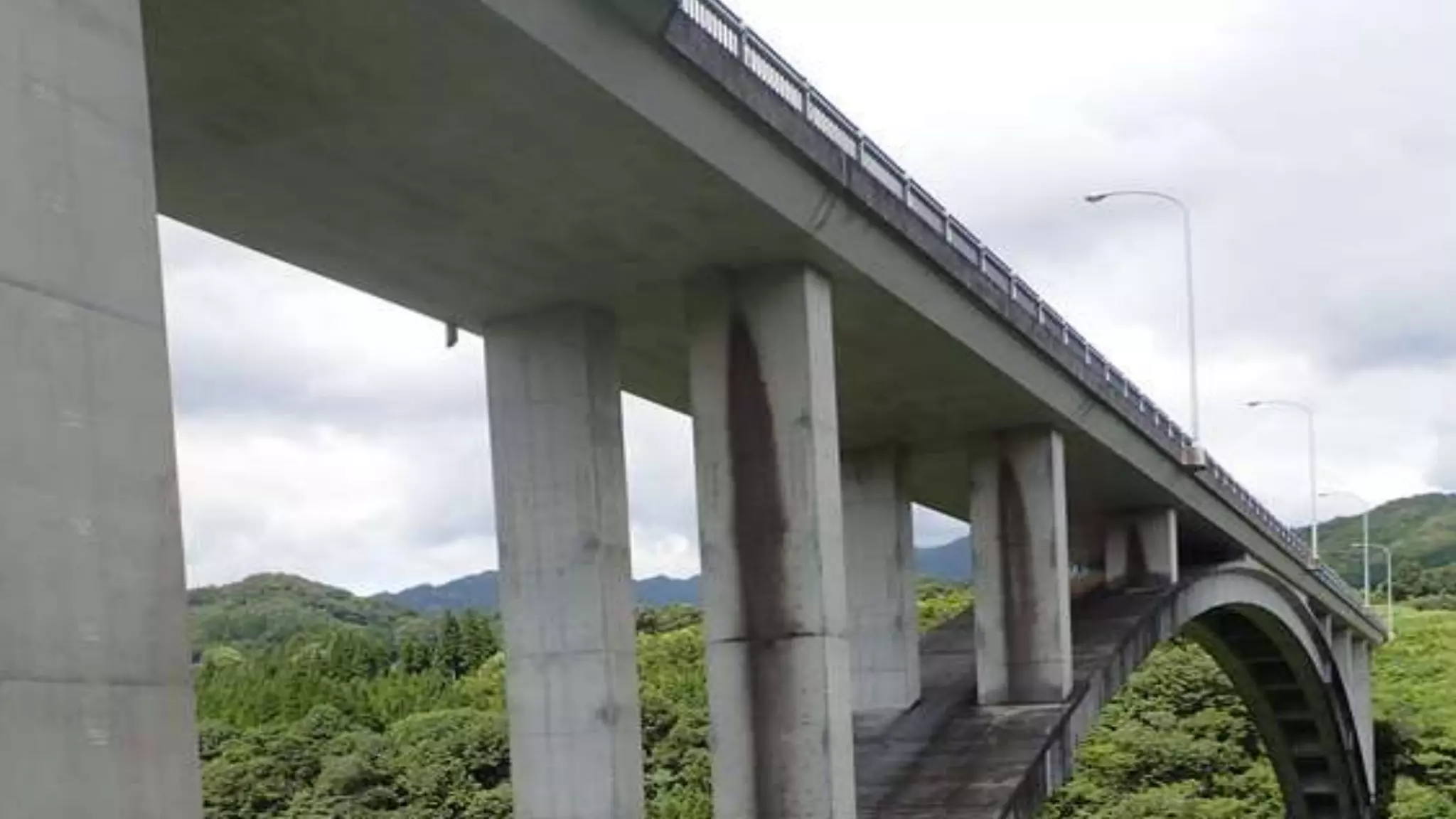

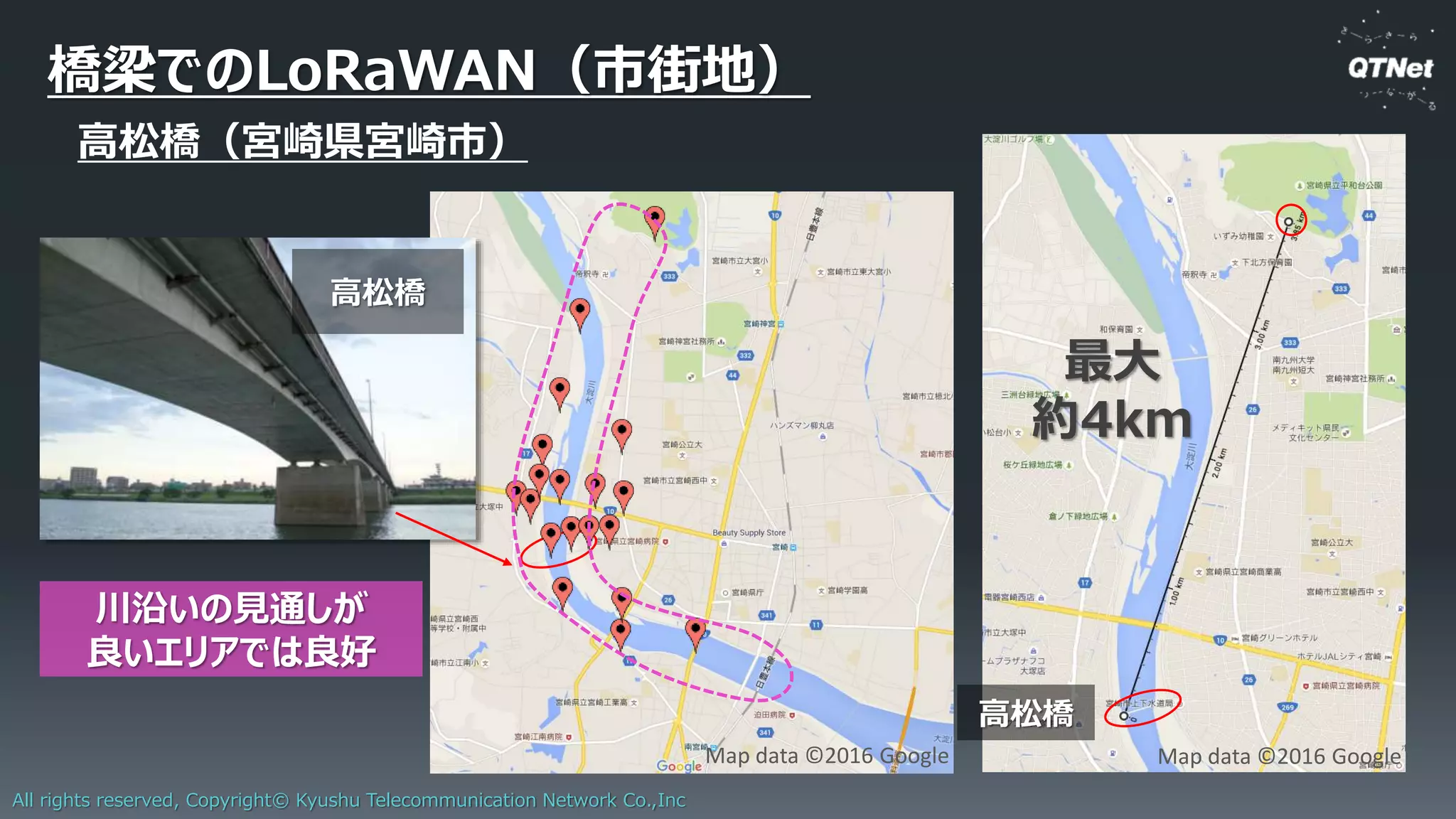

橋梁でのLoRaWAN（山間部）
下田原大橋（宮崎県西臼杵郡高千穂町）
下田原大橋
最大
約7km
下田原大橋
山の見通しに
大きく左右される

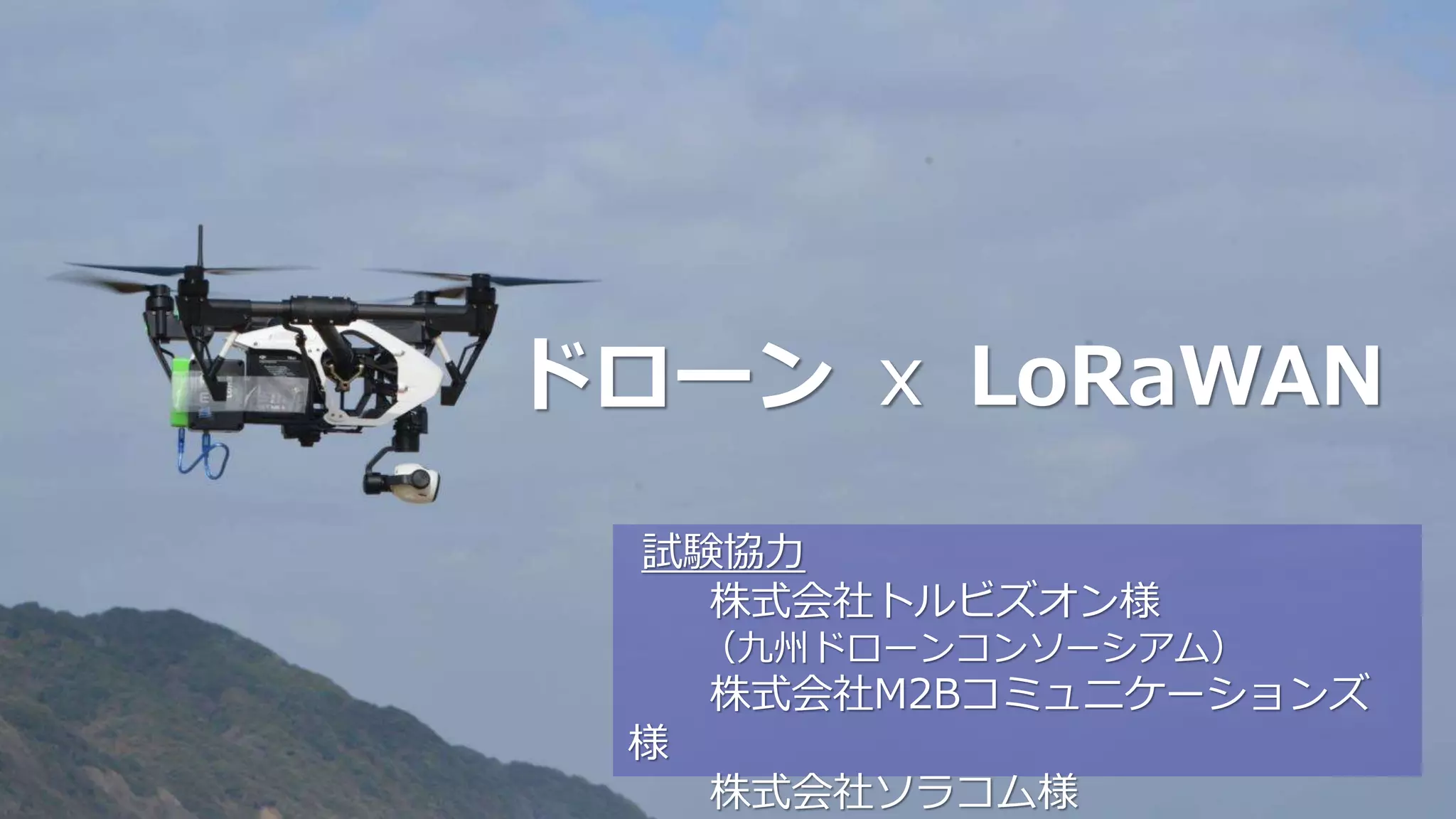

ドローンｘ LoRaWAN
試験協力
株式会社トルビズオン様
（九州ドローンコンソーシアム）
株式会社M2Bコミュニケーションズ
様
株式会社ソラコム様

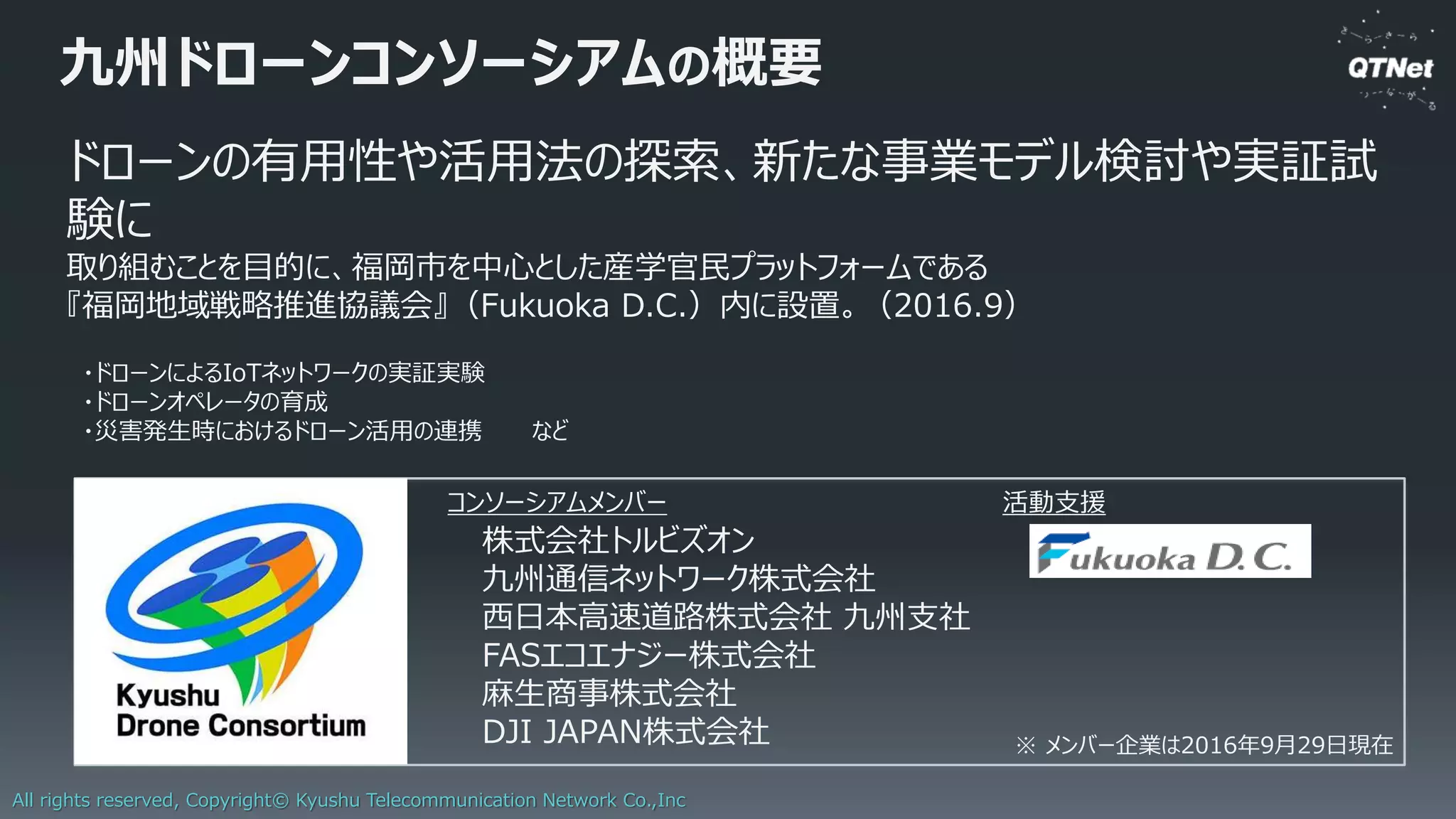

九州ドローンコンソーシアムの概要
※ メンバー企業は2016年9月29日現在
株式会社トルビズオン
九州通信ネットワーク株式会社
西日本高速道路株式会社九州支社
FASエコエナジー株式会社
麻生商事株式会社
DJI JAPAN株式会社
ドローンの有用性や活用法の探索、新たな事業モデル検討や実証試
験に
取り組むことを目的に、福岡市を中心とした産学官民プラットフォームである
『福岡地域戦略推進協議会』（Fukuoka D.C.）内に設置。（2016.9）
・ドローンによるIoTネットワークの実証実験
・ドローンオペレータの育成
・災害発生時におけるドローン活用の連携など
活動支援コンソーシアムメンバー

実証実験①「ドローンの飛行移動」
LoRaデバイスを搭載
移動
LoRaゲートウェイ
14km/h程度であれば安定したデータ取得が可能

実証実験②「上空でのホバリング」

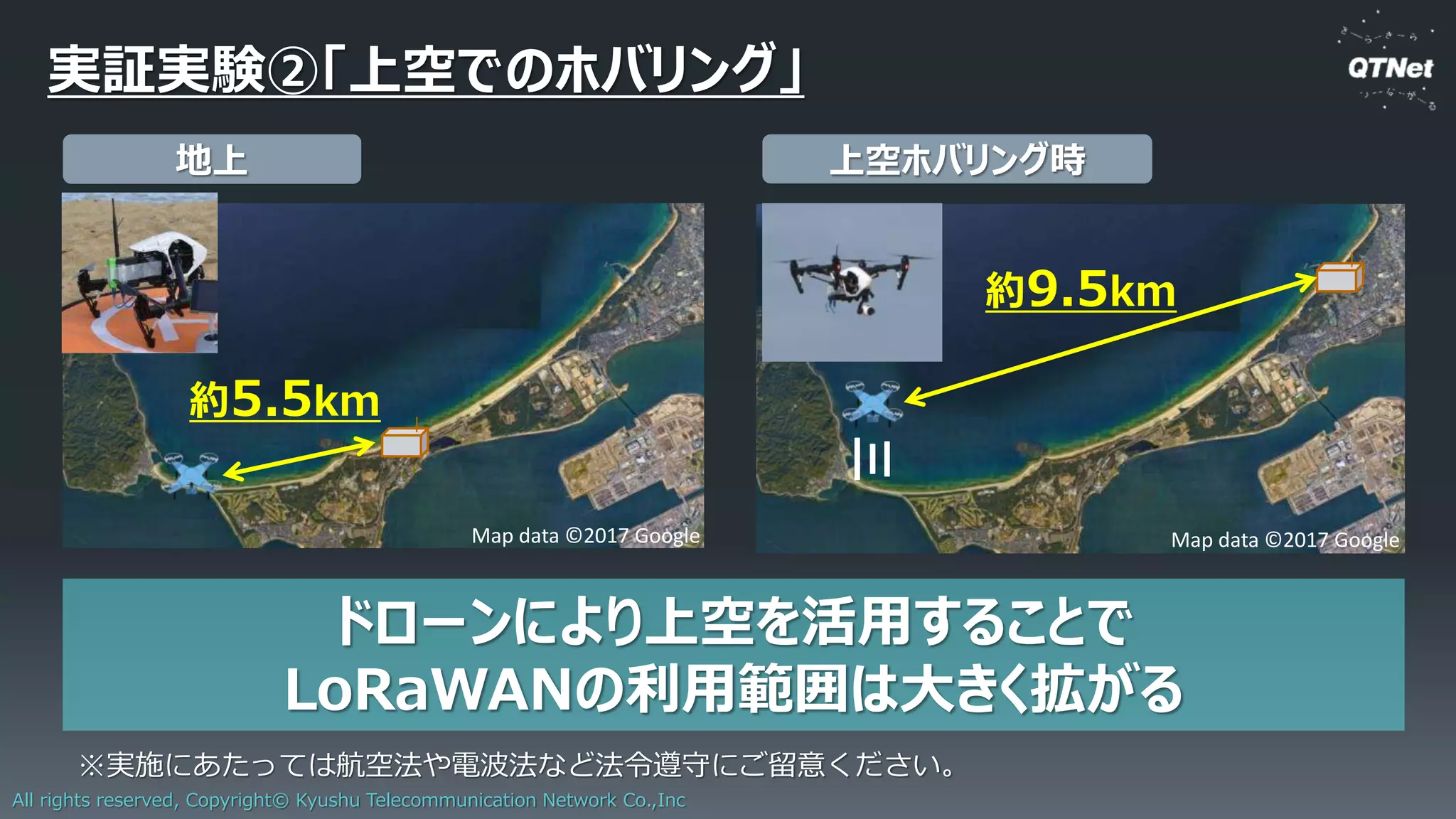

地上上空ホバリング時
約5.5km
約9.5km
ドローンにより上空を活用することで
LoRaWANの利用範囲は大きく拡がる
Map data ©2017 Google Map data ©2017 Google
三
※実施にあたっては航空法や電波法など法令遵守にご留意ください。

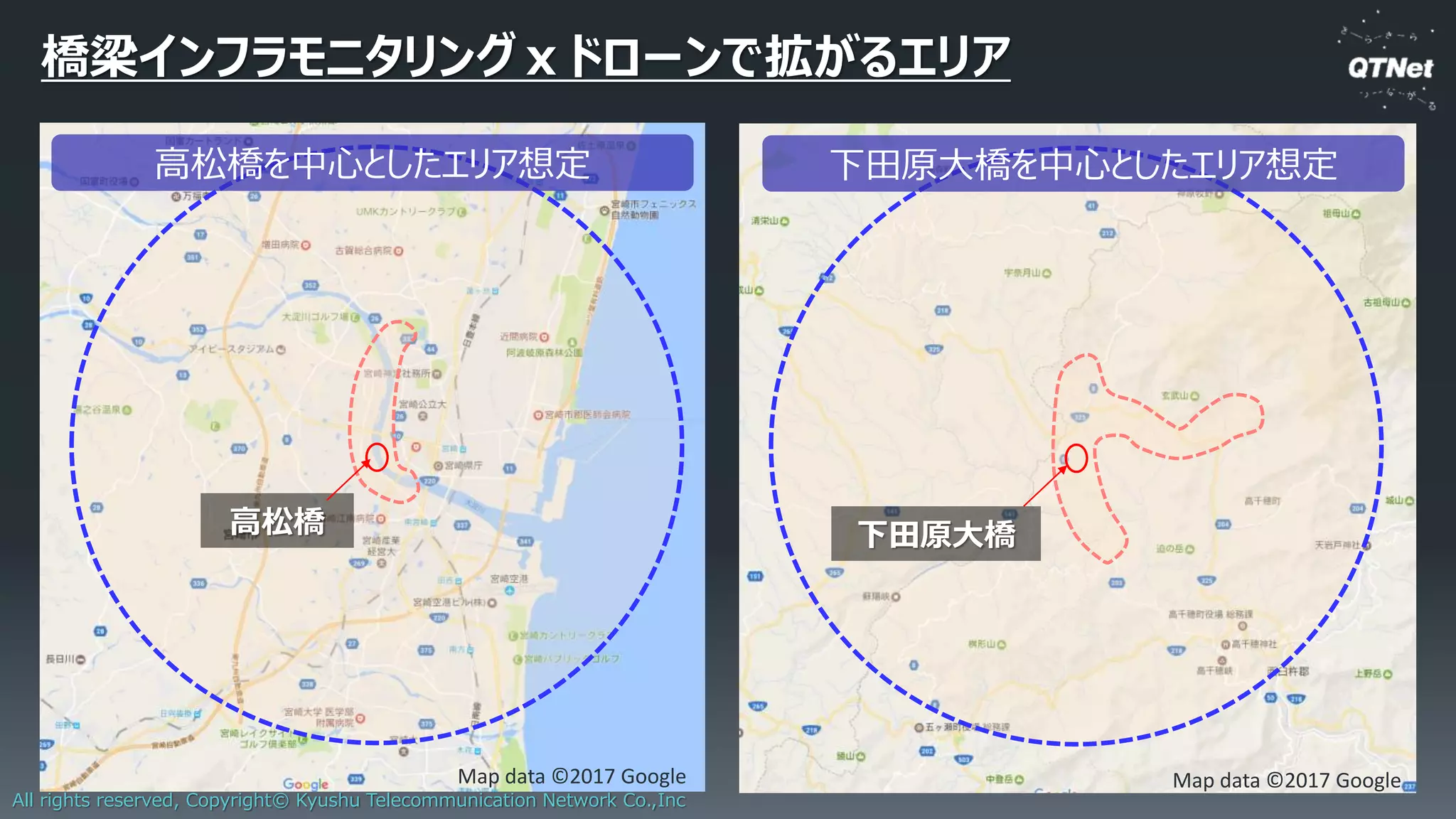

橋梁インフラモニタリングｘドローンで拡がるエリア
高松橋を中心としたエリア想定
高松橋
下田原大橋
下田原大橋を中心としたエリア想定

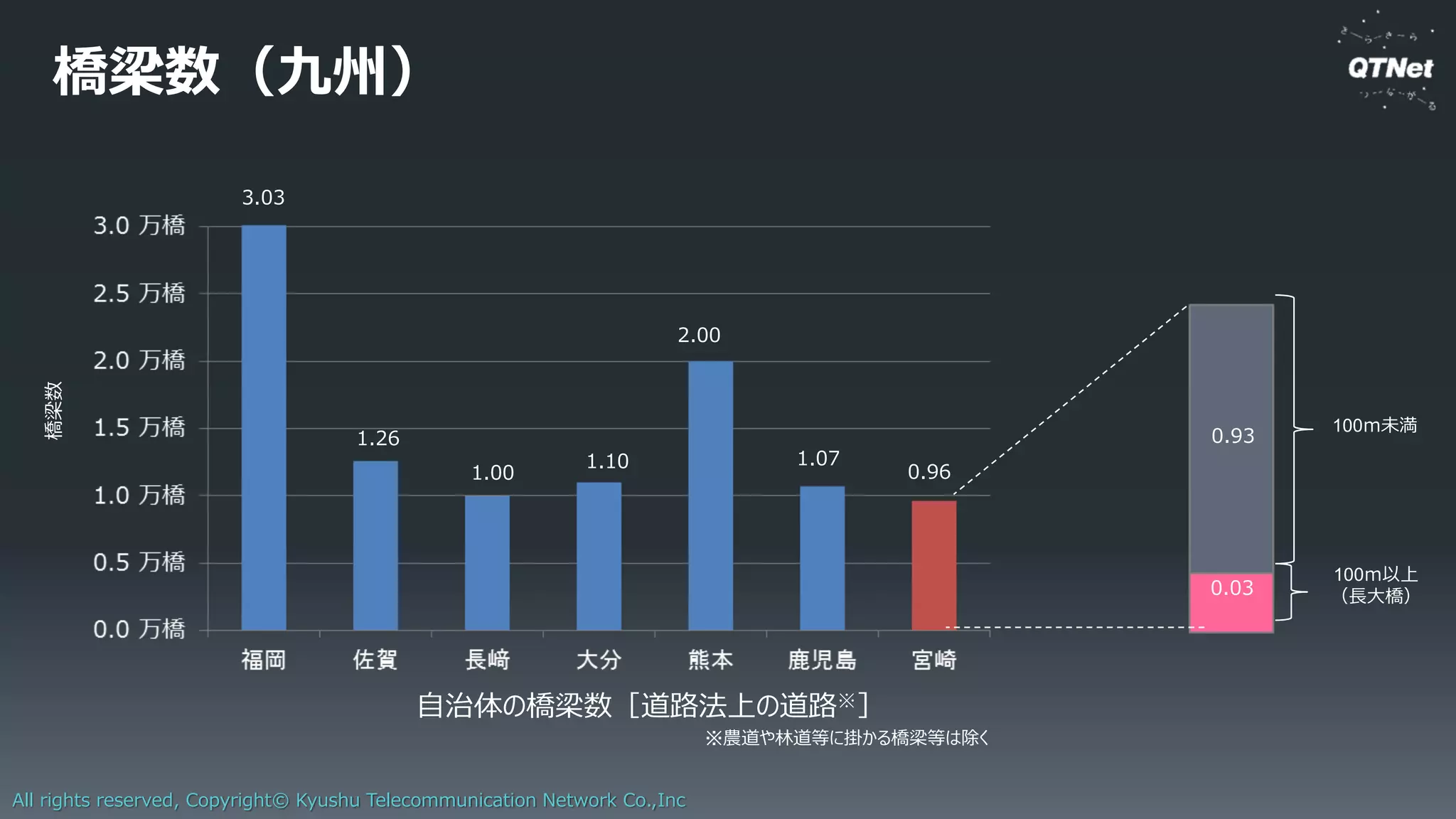

橋梁数（九州）
自治体の橋梁数［道路法上の道路※］
※農道や林道等に掛かる橋梁等は除く
3.03
橋梁数
1.26
1.00
1.10
2.00
1.07
0.96
0.93
0.03
100ｍ未満
100ｍ以上
（長大橋）

SORACOMプラットフォームの対応によって、利用しやすい
環境が整い、さまざまな拡がりに期待。
・LoRaWANの長距離通信かつ省電力という特徴により、
橋梁に取り付けるセンサーの電源や配線が不要となり
より効率的なモニタリングシステムが実現
・ドローンでの活用など、活用の幅が益々拡がることで
これまでになかった新しいサービス創出に期待

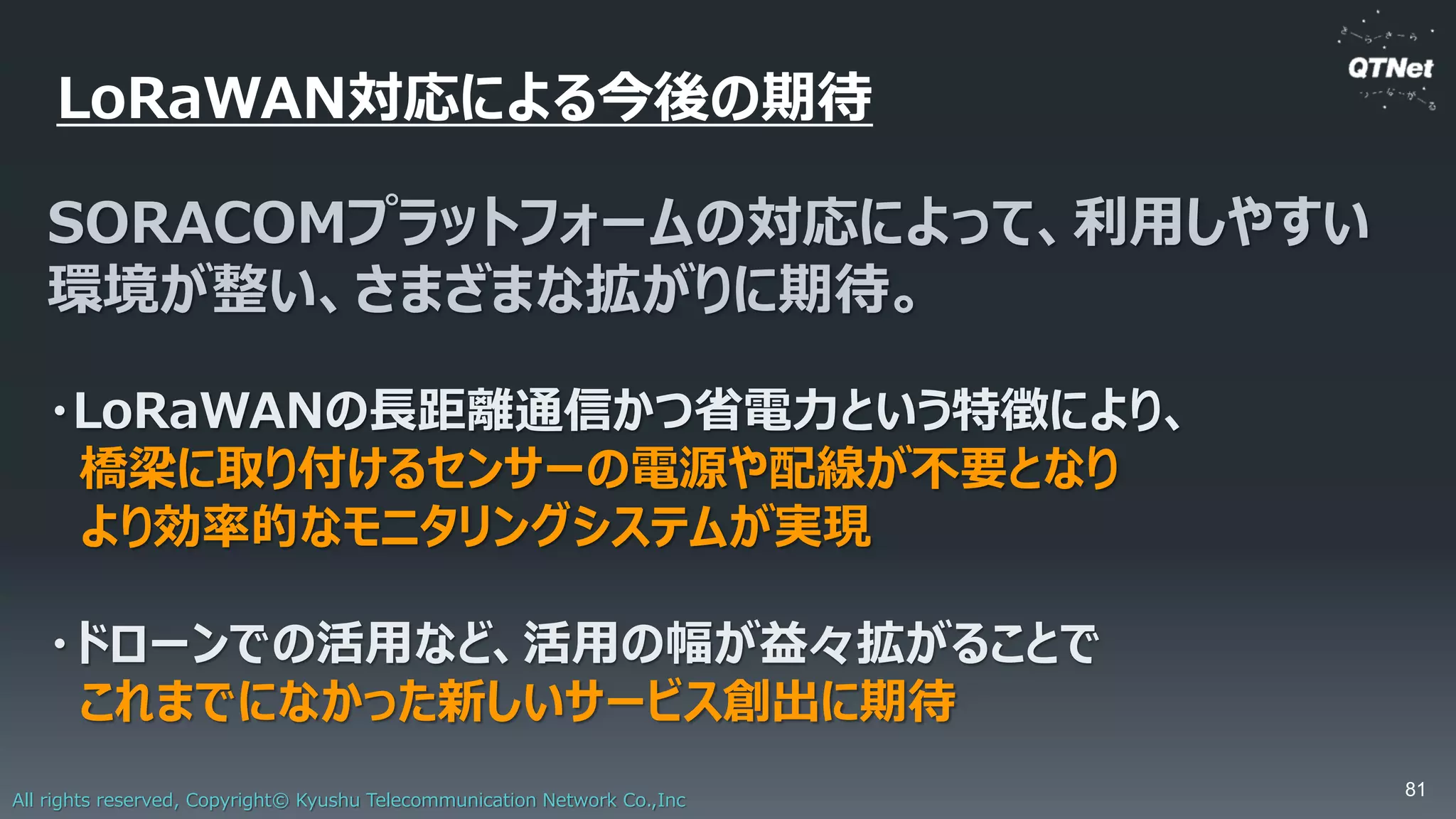

LoRaWAN対応による今後の期待
85

パネルディスカッション

実証実験をやってみてわかったメリット

LoRaWANのチャレンジ、
改善点、課題

プラットフォーム
SORACOMへの期待

今後やってみたいこと

所有モデル
共有サービスモデル
使い分け？

共有ゲートウェイへの期待

世界中のヒトとモノをつなげ
共鳴する社会へ
ソラコムのビジョン
