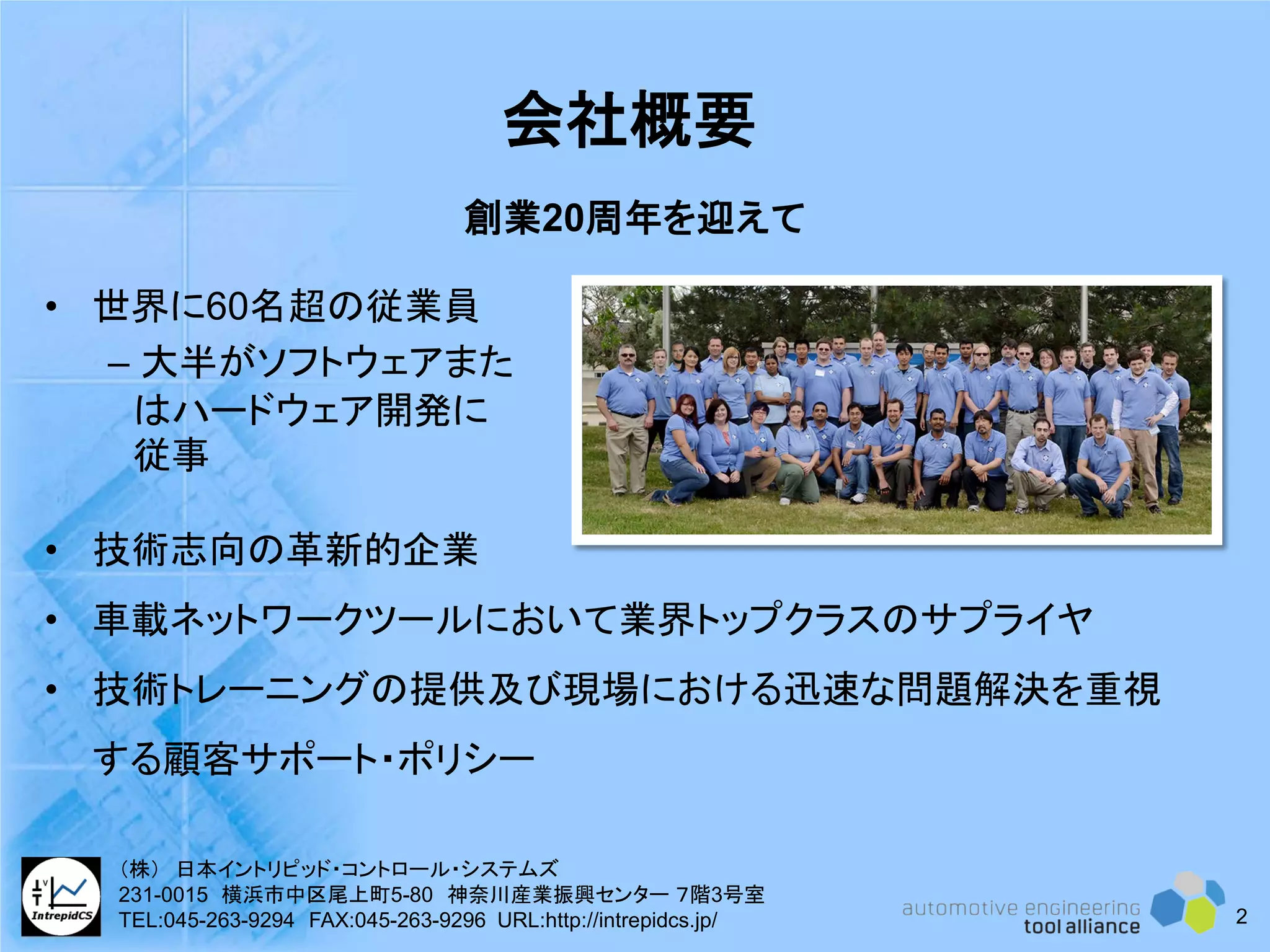

- 2. 会社概要 • 世界に60名超の従業員 – 大半がソフトウェアまた はハードウェア開発に 従事 創業20周年を迎えて •技術志向の革新的企業 • 車載ネットワークツールにおいて業界トップクラスのサプライヤ • 技術トレーニングの提供及び現場における迅速な問題解決を重視 する顧客サポート・ポリシー 2 （株） 日本イントリピッド・コントロール・システムズ 231-0015 横浜市中区尾上町5-80 神奈川産業振興センター ７階3号室 TEL:045-263-9294 FAX:045-263-9296 URL:http://intrepidcs.jp/
- 3. グローバルサポート体制 場所を問わず充実したサービスを提供 - 拡大を続ける海外オフィス及び代理店ネットワーク 3 （株） 日本イントリピッド・コントロール・システムズ 231-0015横浜市中区尾上町5-80 神奈川産業振興センター ７階3号室 TEL:045-263-9294 FAX:045-263-9296 URL:http://intrepidcs.jp/
- 4. 4 • AETA (www.aeta-rice.com)の創業メンバ •計140名超の人材によるシナジー • 世界各地に拠点 • VW、Ford、GMなどを含む１０００以上の顧客ネットワーク • 世界各地の現場で約30,000の車載ネットワークツールが利用中 （株） 日本イントリピッド・コントロール・システムズ 231-0015 横浜市中区尾上町5-80 神奈川産業振興センター ７階3号室 TEL:045-263-9294 FAX:045-263-9296 URL:http://intrepidcs.jp/

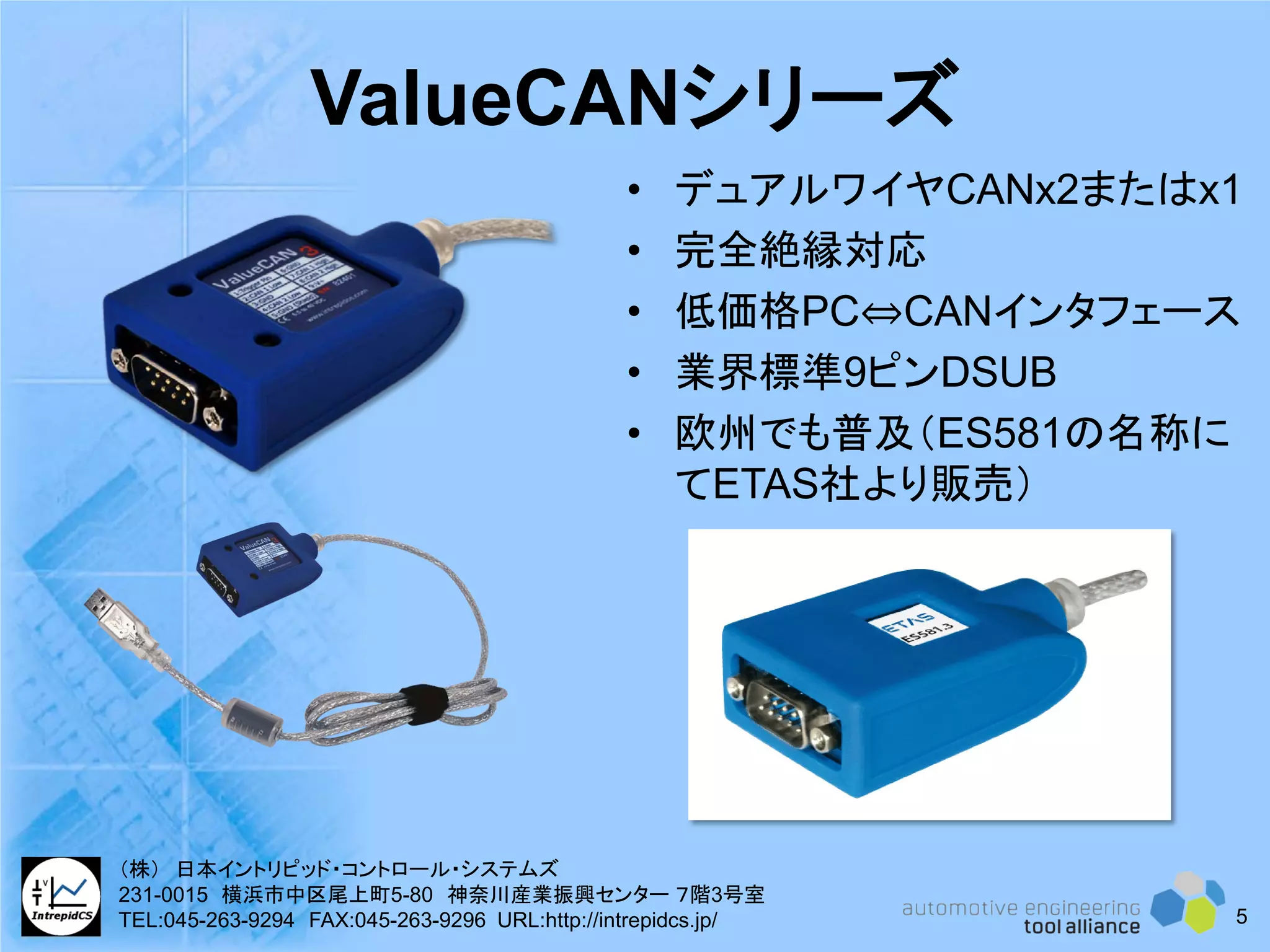

- 5. ValueCANシリーズ • デュアルワイヤCANx2またはx1 • 完全絶縁対応 •低価格PC⇔CANインタフェース • 業界標準9ピンDSUB • 欧州でも普及（ES581の名称に てETAS社より販売） 5 （株） 日本イントリピッド・コントロール・システムズ 231-0015 横浜市中区尾上町5-80 神奈川産業振興センター ７階3号室 TEL:045-263-9294 FAX:045-263-9296 URL:http://intrepidcs.jp/

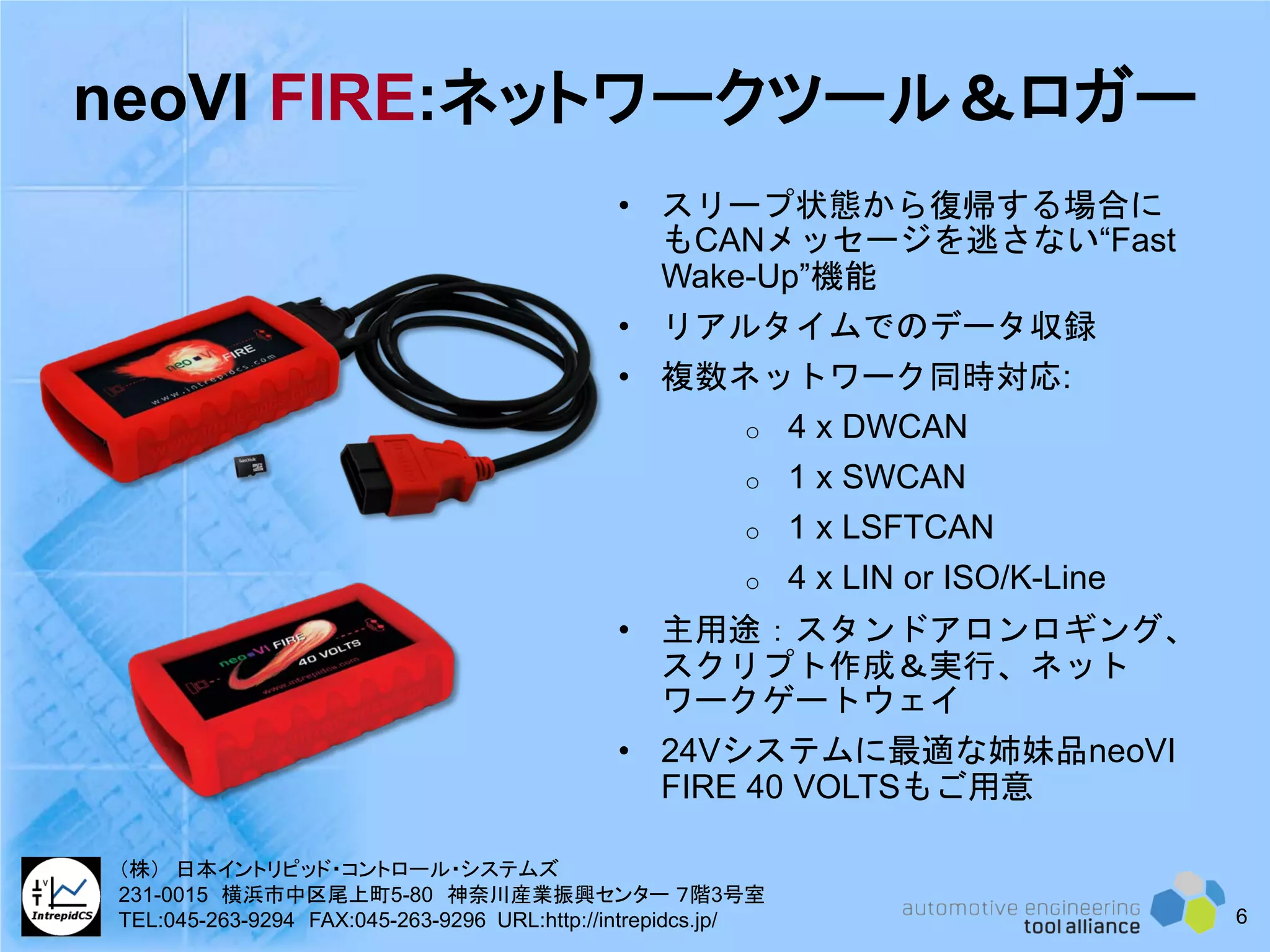

- 6. neoVI FIRE:ネットワークツール＆ロガー • スリープ状態から復帰する場合に もCANメッセージを逃さない“Fast Wake-Up”機能 •リアルタイムでのデータ収録 • 複数ネットワーク同時対応: o 4 x DWCAN o 1 x SWCAN o 1 x LSFTCAN o 4 x LIN or ISO/K-Line • 主用途：スタンドアロンロギング、 スクリプト作成＆実行、ネット ワークゲートウェイ • 24Vシステムに最適な姉妹品neoVI FIRE 40 VOLTSもご用意 6 （株） 日本イントリピッド・コントロール・システムズ 231-0015 横浜市中区尾上町5-80 神奈川産業振興センター ７階3号室 TEL:045-263-9294 FAX:045-263-9296 URL:http://intrepidcs.jp/

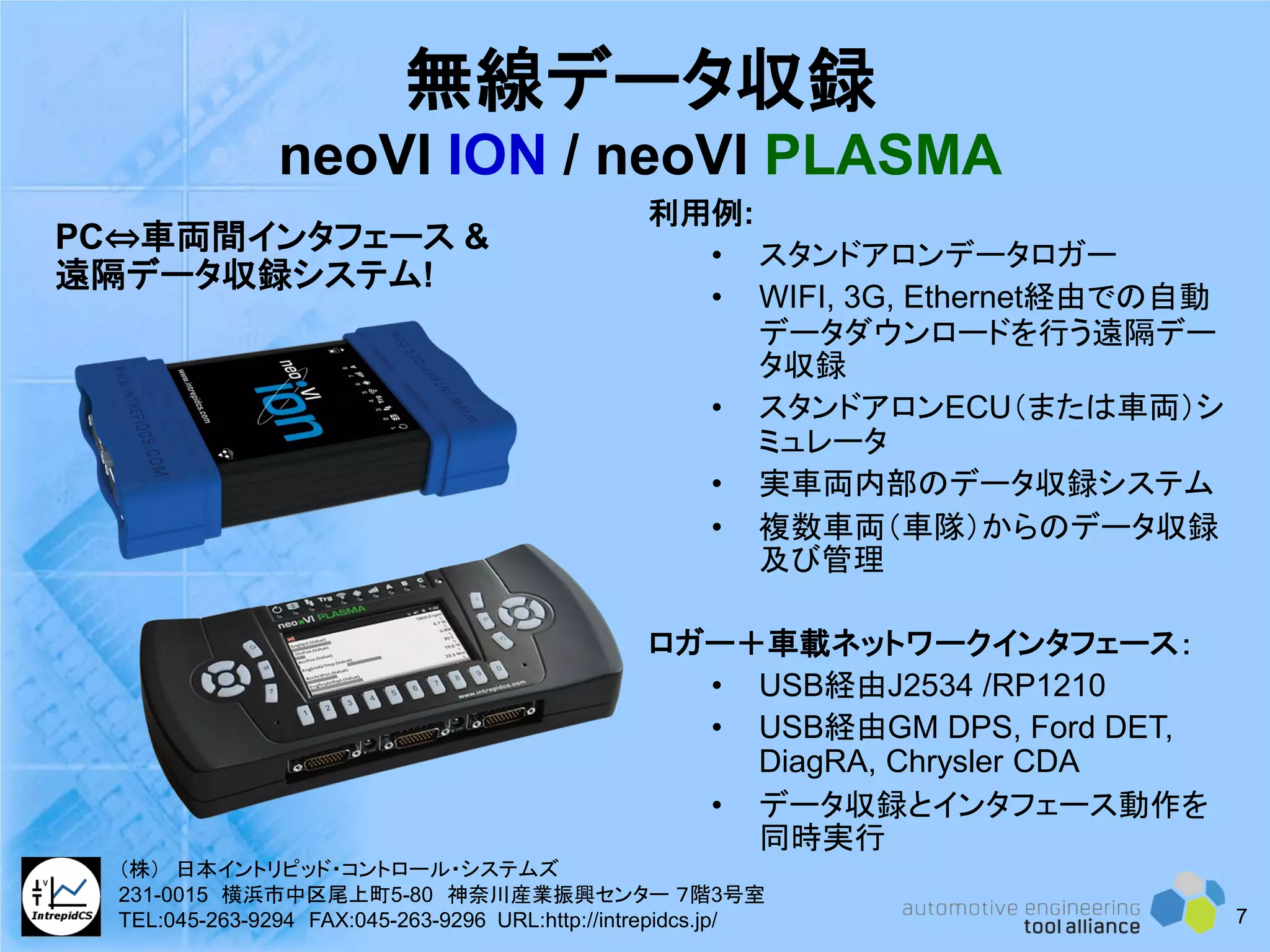

- 7. 無線データ収録 neoVI ION /neoVI PLASMA 利用例: • スタンドアロンデータロガー • WIFI, 3G, Ethernet経由での自動 データダウンロードを行う遠隔デー タ収録 • スタンドアロンECU（または車両）シ ミュレータ • 実車両内部のデータ収録システム • 複数車両（車隊）からのデータ収録 及び管理 ロガー＋車載ネットワークインタフェース： • USB経由J2534 /RP1210 • USB経由GM DPS, Ford DET, DiagRA, Chrysler CDA • データ収録とインタフェース動作を 同時実行 PC⇔車両間インタフェース & 遠隔データ収録システム! 7 （株） 日本イントリピッド・コントロール・システムズ 231-0015 横浜市中区尾上町5-80 神奈川産業振興センター ７階3号室 TEL:045-263-9294 FAX:045-263-9296 URL:http://intrepidcs.jp/

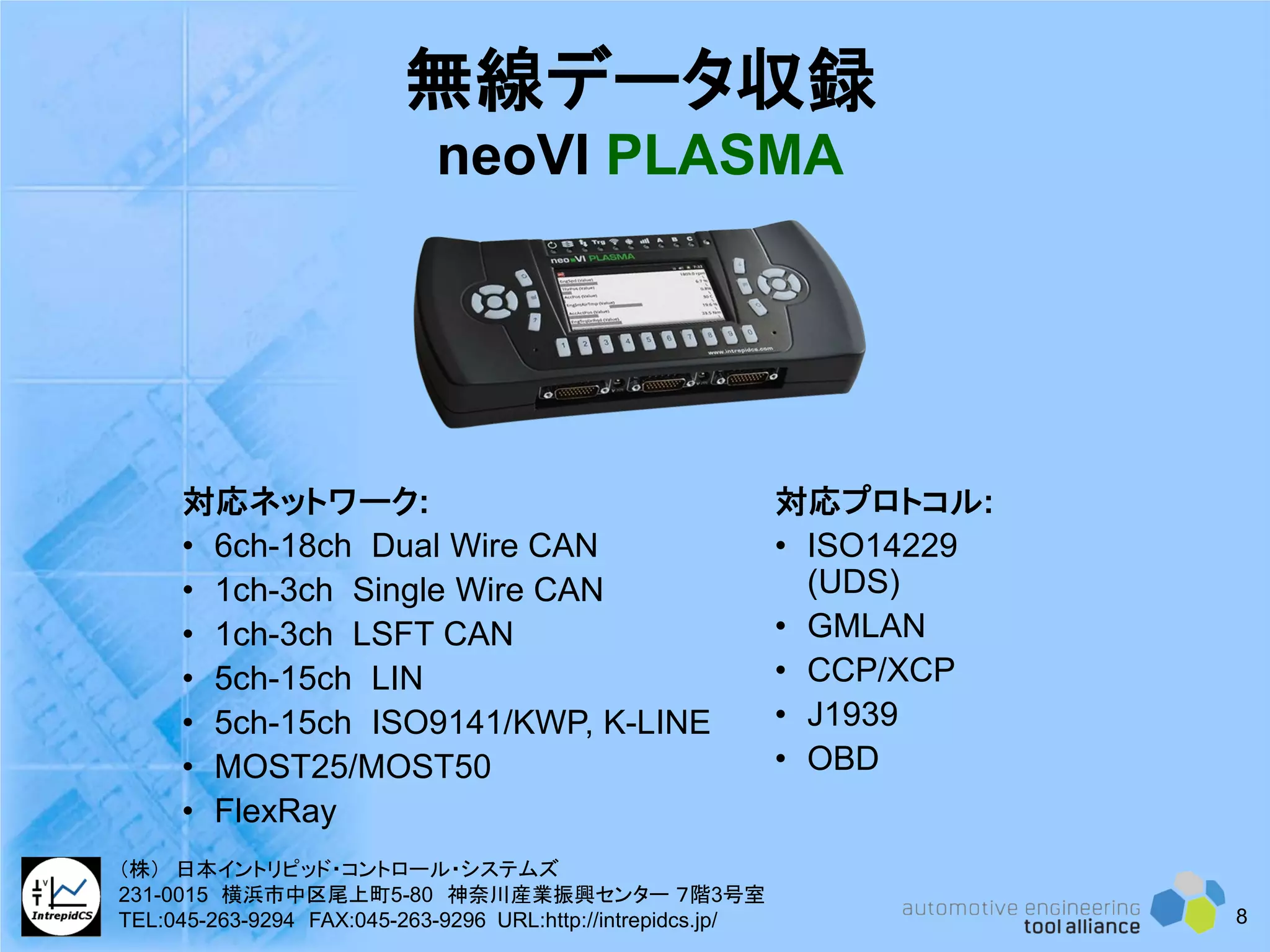

- 8. 無線データ収録 neoVI PLASMA 対応ネットワーク: • 6ch-18chDual Wire CAN • 1ch-3ch Single Wire CAN • 1ch-3ch LSFT CAN • 5ch-15ch LIN • 5ch-15ch ISO9141/KWP, K-LINE • MOST25/MOST50 • FlexRay 対応プロトコル: • ISO14229 (UDS) • GMLAN • CCP/XCP • J1939 • OBD 8 （株） 日本イントリピッド・コントロール・システムズ 231-0015 横浜市中区尾上町5-80 神奈川産業振興センター ７階3号室 TEL:045-263-9294 FAX:045-263-9296 URL:http://intrepidcs.jp/

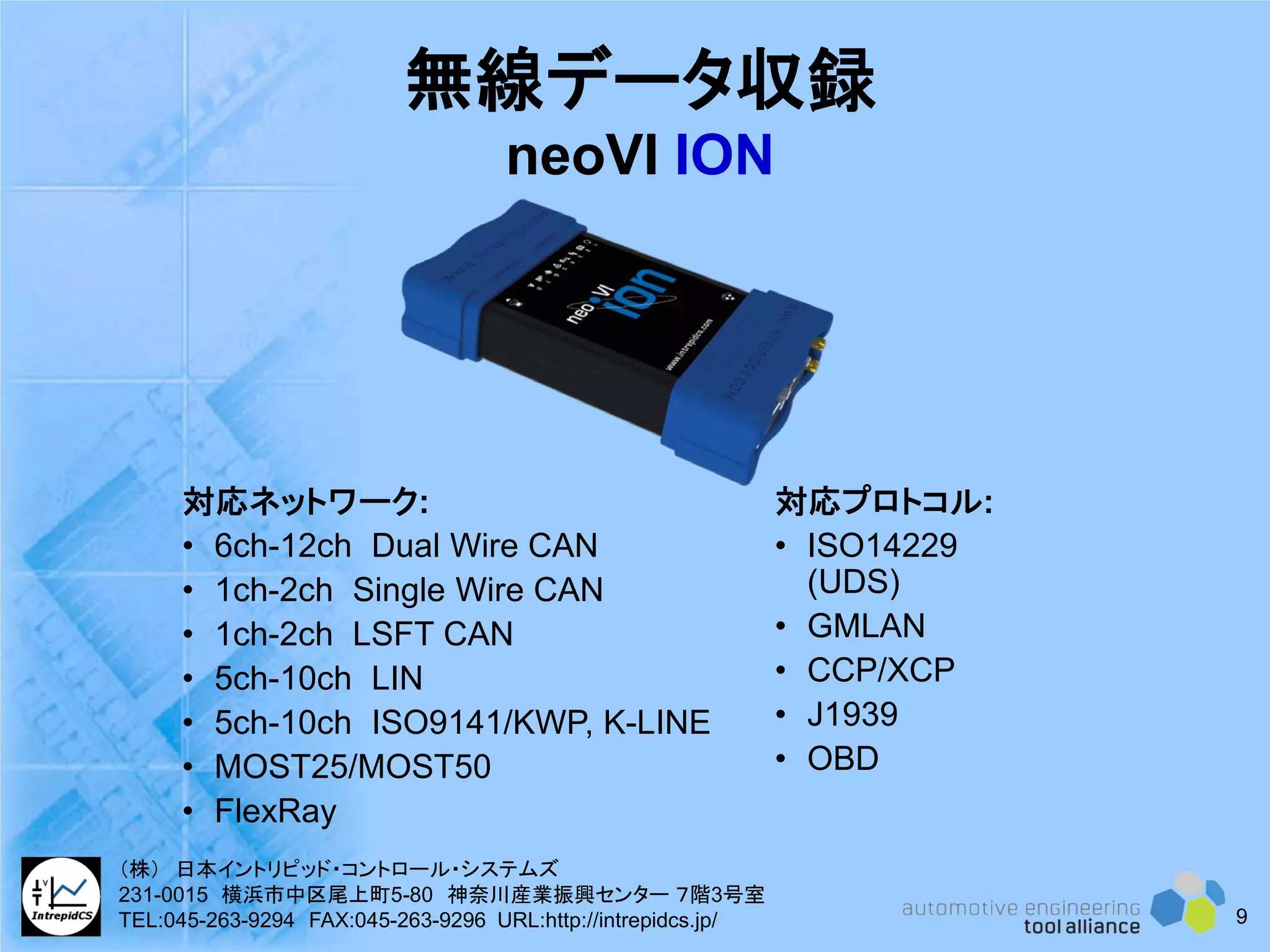

- 9. 無線データ収録 neoVI ION 対応ネットワーク: • 6ch-12chDual Wire CAN • 1ch-2ch Single Wire CAN • 1ch-2ch LSFT CAN • 5ch-10ch LIN • 5ch-10ch ISO9141/KWP, K-LINE • MOST25/MOST50 • FlexRay 対応プロトコル: • ISO14229 (UDS) • GMLAN • CCP/XCP • J1939 • OBD 9 （株） 日本イントリピッド・コントロール・システムズ 231-0015 横浜市中区尾上町5-80 神奈川産業振興センター ７階3号室 TEL:045-263-9294 FAX:045-263-9296 URL:http://intrepidcs.jp/

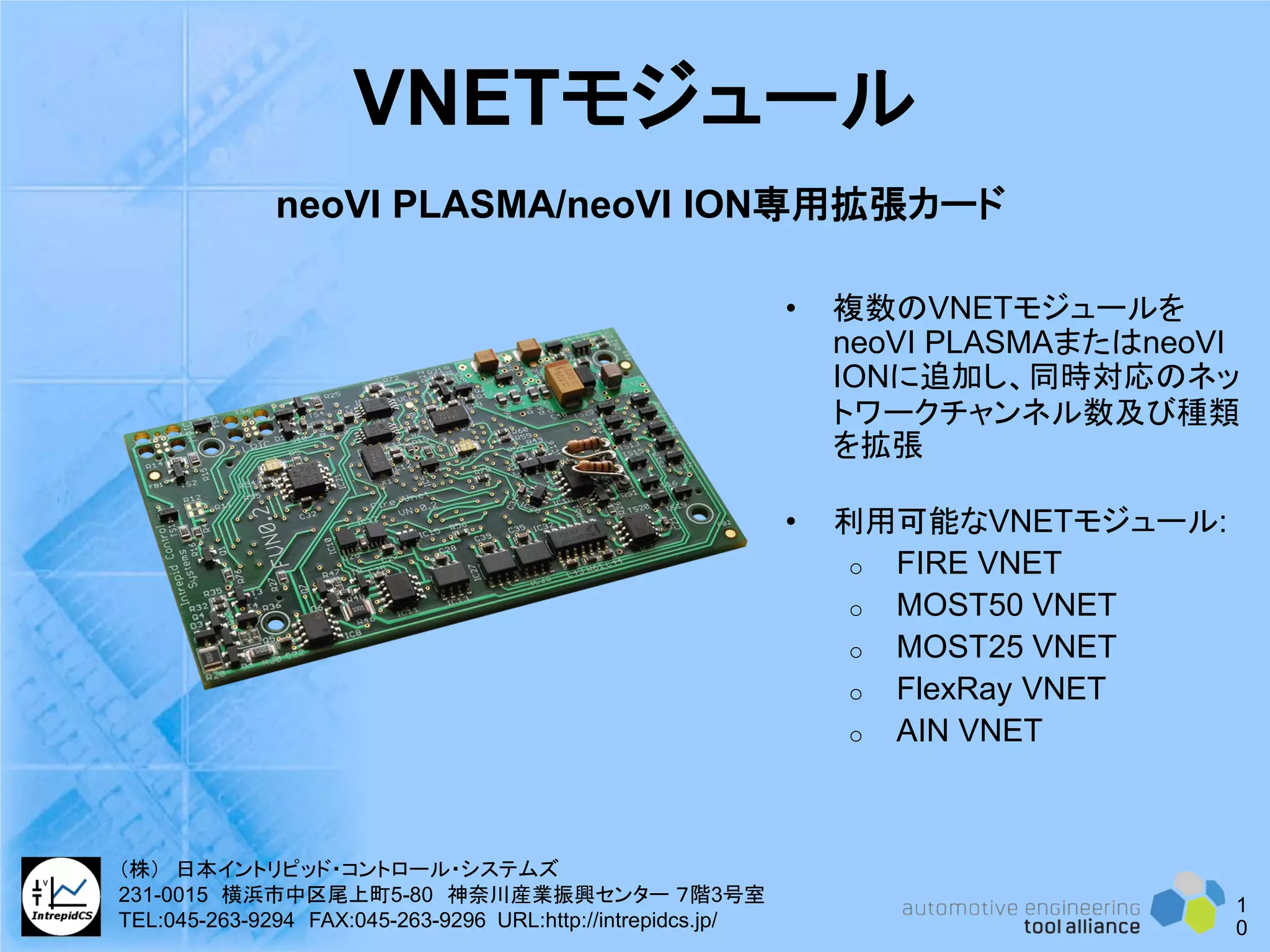

- 10. VNETモジュール • 複数のVNETモジュールを neoVI PLASMAまたはneoVI IONに追加し、同時対応のネッ トワークチャンネル数及び種類 を拡張 •利用可能なVNETモジュール: o FIRE VNET o MOST50 VNET o MOST25 VNET o FlexRay VNET o AIN VNET neoVI PLASMA/neoVI ION専用拡張カード 1 0 （株） 日本イントリピッド・コントロール・システムズ 231-0015 横浜市中区尾上町5-80 神奈川産業振興センター ７階3号室 TEL:045-263-9294 FAX:045-263-9296 URL:http://intrepidcs.jp/

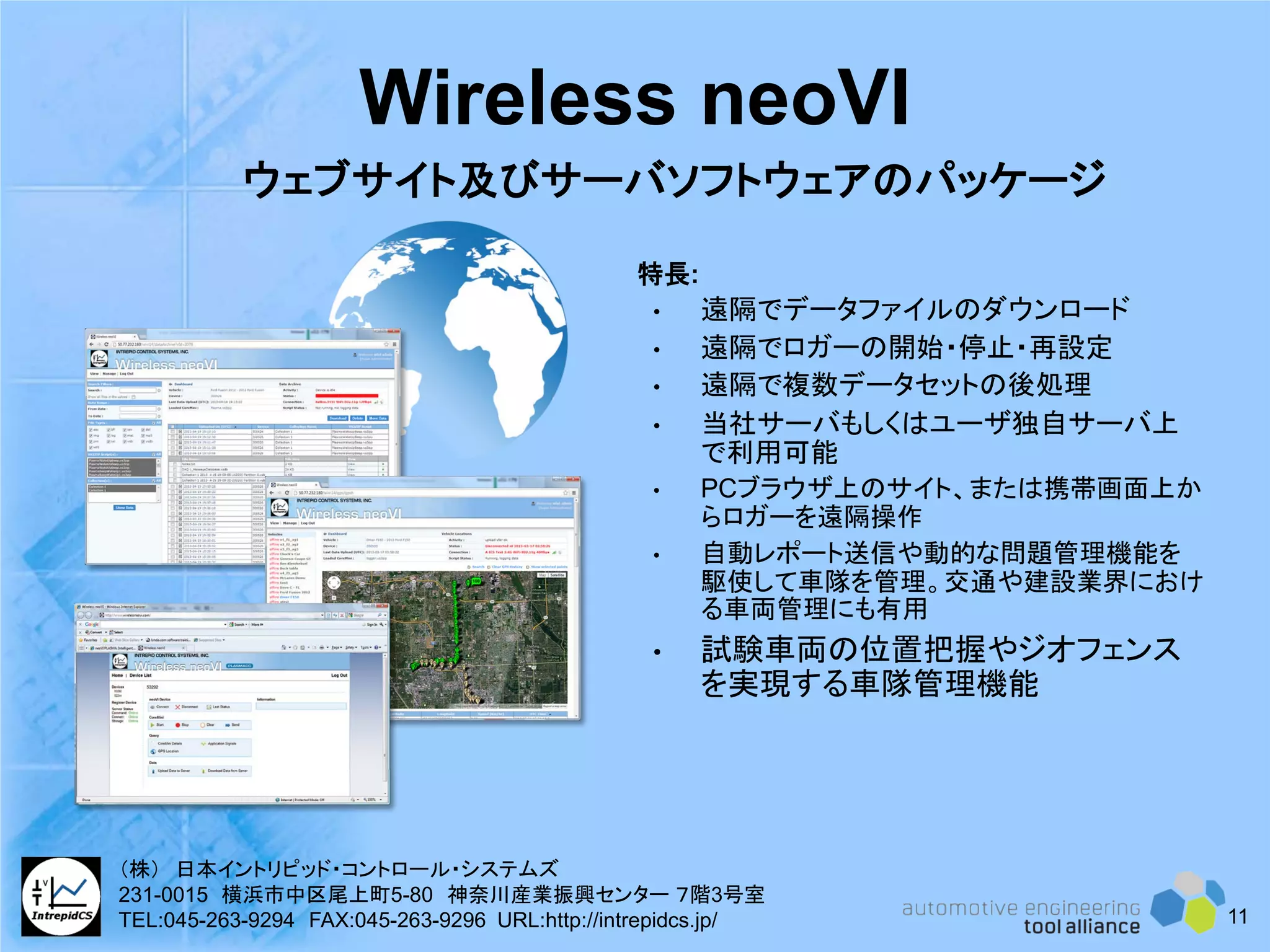

- 11. Wireless neoVI 特長: • 遠隔でデータファイルのダウンロード •遠隔でロガーの開始・停止・再設定 • 遠隔で複数データセットの後処理 • 当社サーバもしくはユーザ独自サーバ上 で利用可能 • PCブラウザ上のサイト、または携帯画面上か らロガーを遠隔操作 • 自動レポート送信や動的な問題管理機能を 駆使して車隊を管理。交通や建設業界におけ る車両管理にも有用 • 試験車両の位置把握やジオフェンス を実現する車隊管理機能 ウェブサイト及びサーバソフトウェアのパッケージ 11 （株） 日本イントリピッド・コントロール・システムズ 231-0015 横浜市中区尾上町5-80 神奈川産業振興センター ７階3号室 TEL:045-263-9294 FAX:045-263-9296 URL:http://intrepidcs.jp/

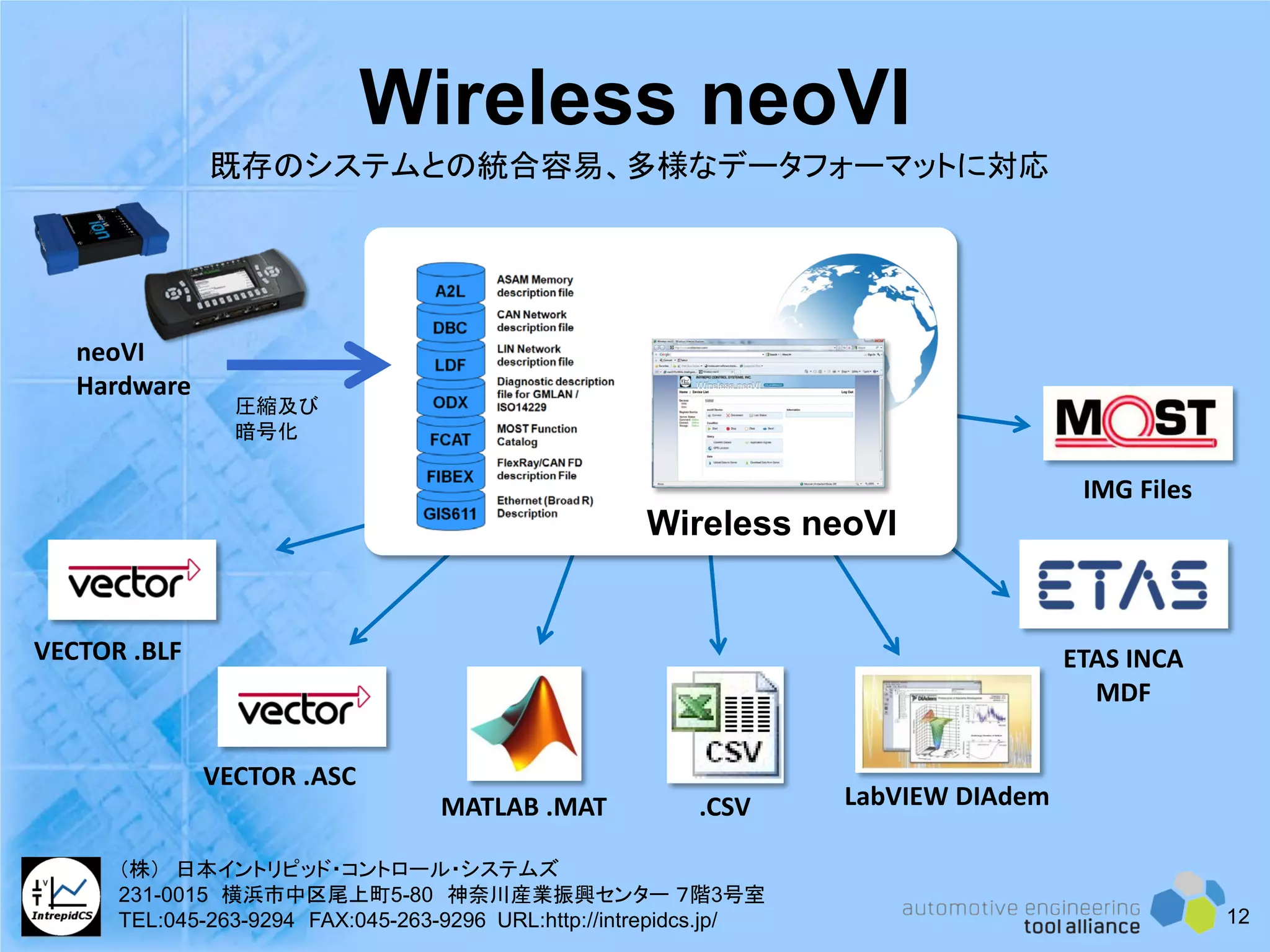

- 12. Wireless neoVI VECTOR .ASC MATLAB.MAT LabVIEW DIAdem.CSV ETAS INCA MDF neoVI Hardware IMG Files VECTOR .BLF Wireless neoVI 圧縮及び 暗号化 既存のシステムとの統合容易、多様なデータフォーマットに対応 12 （株） 日本イントリピッド・コントロール・システムズ 231-0015 横浜市中区尾上町5-80 神奈川産業振興センター ７階3号室 TEL:045-263-9294 FAX:045-263-9296 URL:http://intrepidcs.jp/

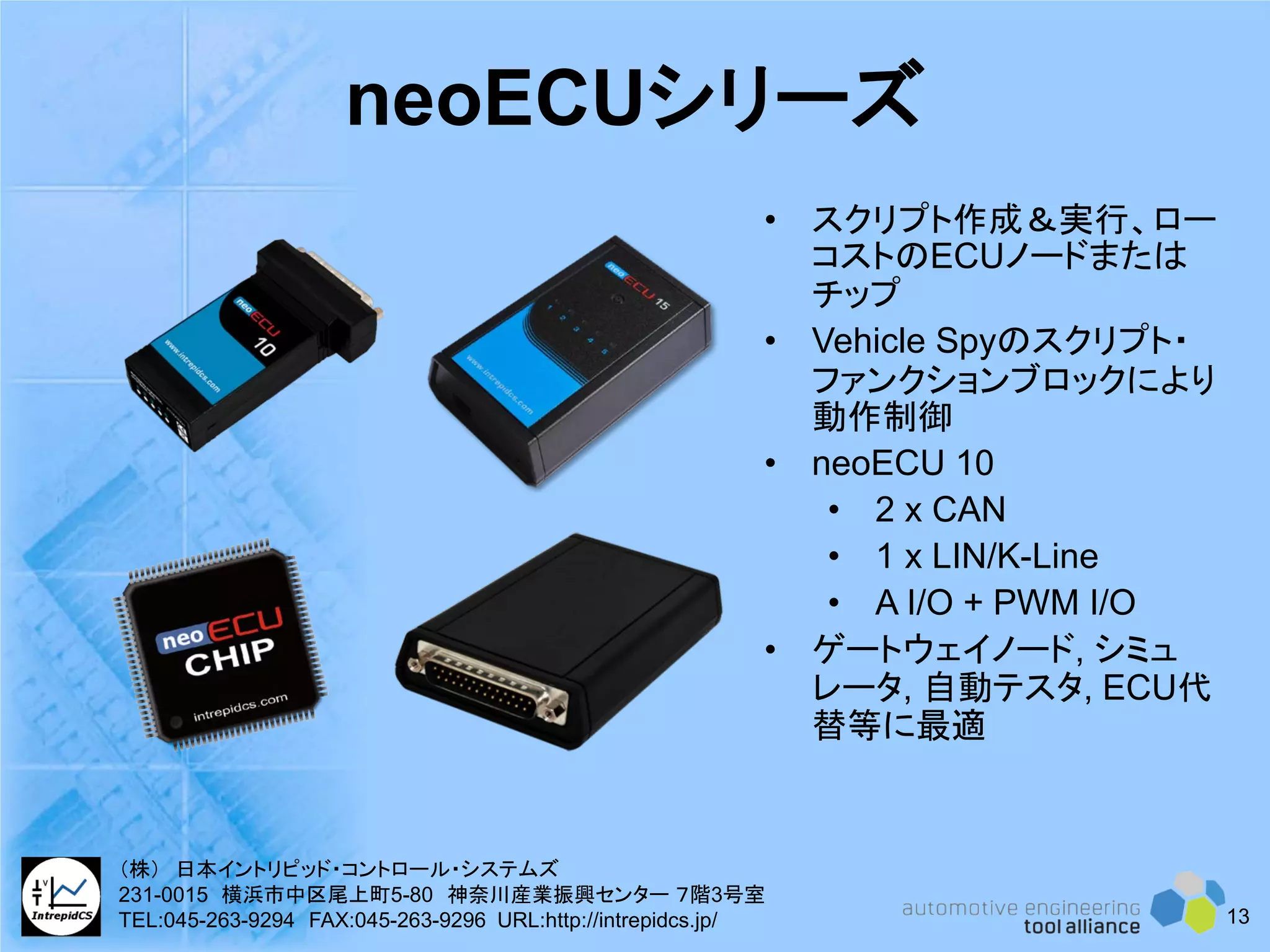

- 13. neoECUシリーズ • スクリプト作成＆実行、ロー コストのECUノードまたは チップ • VehicleSpyのスクリプト・ ファンクションブロックにより 動作制御 • neoECU 10 • 2 x CAN • 1 x LIN/K-Line • A I/O + PWM I/O • ゲートウェイノード, シミュ レータ, 自動テスタ, ECU代 替等に最適 13 （株） 日本イントリピッド・コントロール・システムズ 231-0015 横浜市中区尾上町5-80 神奈川産業振興センター ７階3号室 TEL:045-263-9294 FAX:045-263-9296 URL:http://intrepidcs.jp/

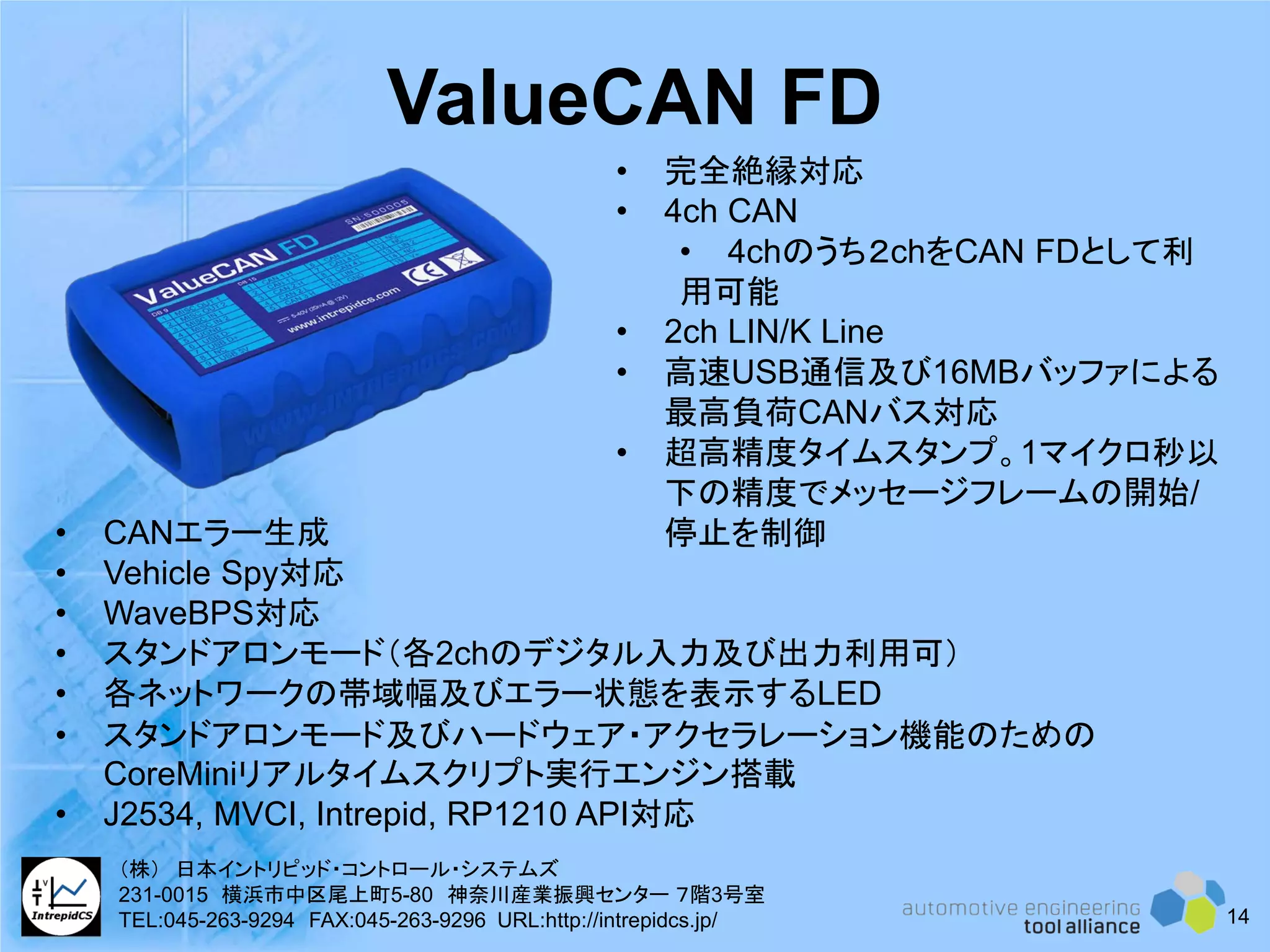

- 14. ValueCAN FD • 完全絶縁対応 •4ch CAN • 4chのうち２chをCAN FDとして利 用可能 • 2ch LIN/K Line • 高速USB通信及び16MBバッファによる 最高負荷CANバス対応 • 超高精度タイムスタンプ。1マイクロ秒以 下の精度でメッセージフレームの開始/ 停止を制御• CANエラー生成 • Vehicle Spy対応 • WaveBPS対応 • スタンドアロンモード（各2chのデジタル入力及び出力利用可） • 各ネットワークの帯域幅及びエラー状態を表示するLED • スタンドアロンモード及びハードウェア・アクセラレーション機能のための CoreMiniリアルタイムスクリプト実行エンジン搭載 • J2534, MVCI, Intrepid, RP1210 API対応 14 （株） 日本イントリピッド・コントロール・システムズ 231-0015 横浜市中区尾上町5-80 神奈川産業振興センター ７階3号室 TEL:045-263-9294 FAX:045-263-9296 URL:http://intrepidcs.jp/

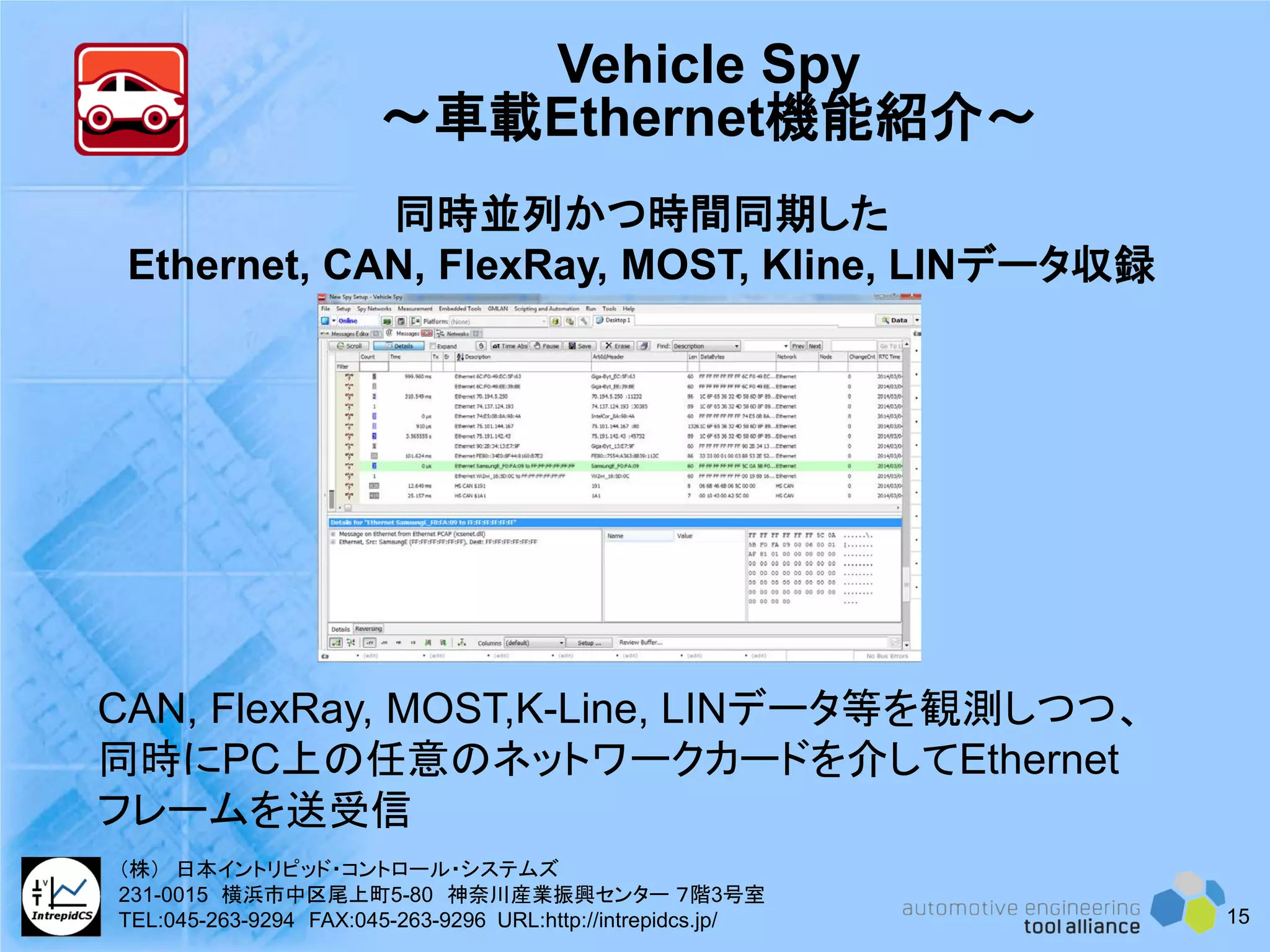

- 15. Vehicle Spy ～車載Ethernet機能紹介～ CAN, FlexRay,MOST,K-Line, LINデータ等を観測しつつ、 同時にPC上の任意のネットワークカードを介してEthernet フレームを送受信 同時並列かつ時間同期した Ethernet, CAN, FlexRay, MOST, Kline, LINデータ収録 15 （株） 日本イントリピッド・コントロール・システムズ 231-0015 横浜市中区尾上町5-80 神奈川産業振興センター ７階3号室 TEL:045-263-9294 FAX:045-263-9296 URL:http://intrepidcs.jp/

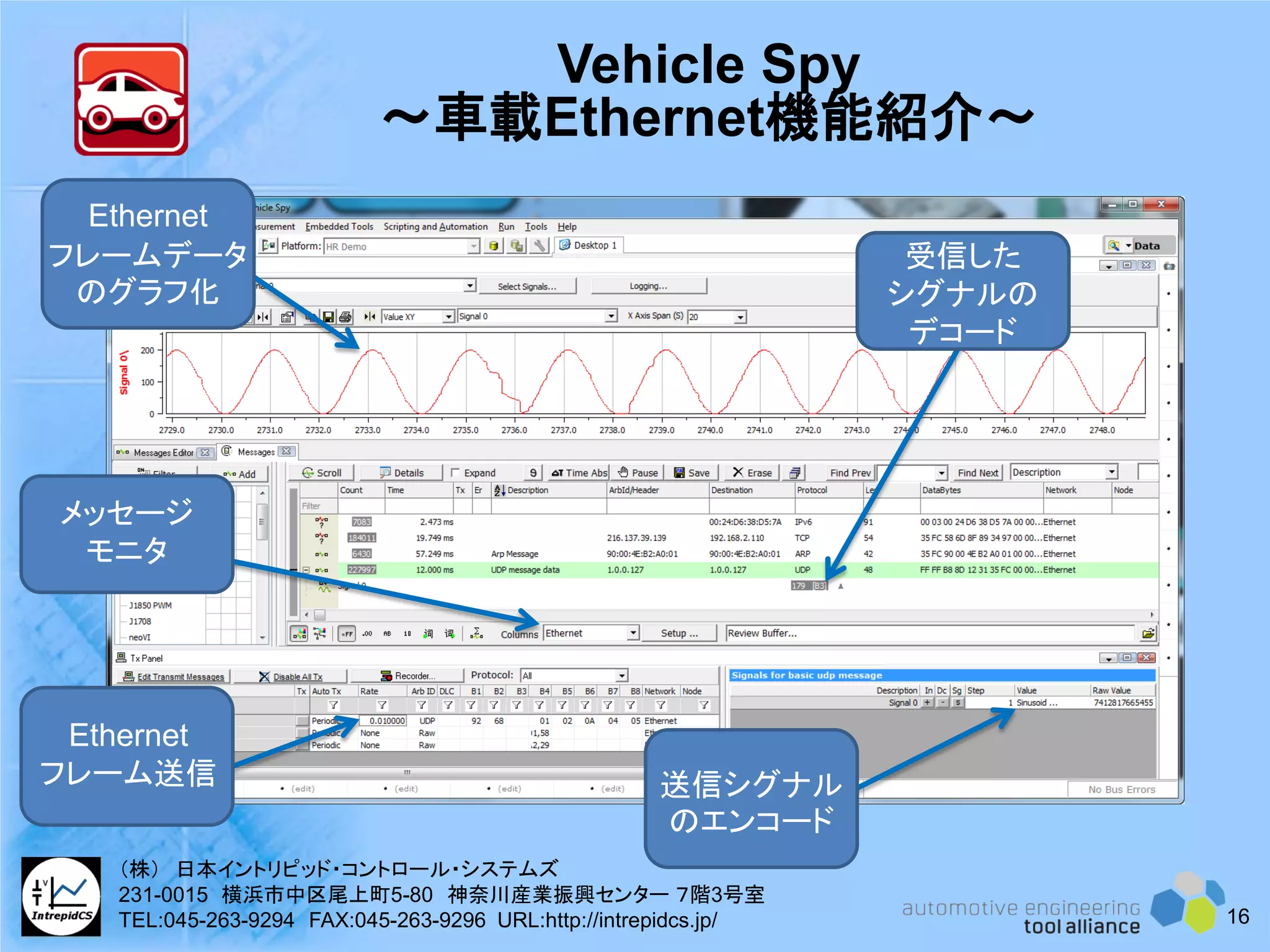

- 16. Vehicle Spy ～車載Ethernet機能紹介～ 送信シグナル のエンコード Ethernet フレーム送信 メッセージ モニタ 受信した シグナルの デコード Ethernet フレームデータ のグラフ化 16 （株） 日本イントリピッド・コントロール・システムズ 231-0015横浜市中区尾上町5-80 神奈川産業振興センター ７階3号室 TEL:045-263-9294 FAX:045-263-9296 URL:http://intrepidcs.jp/

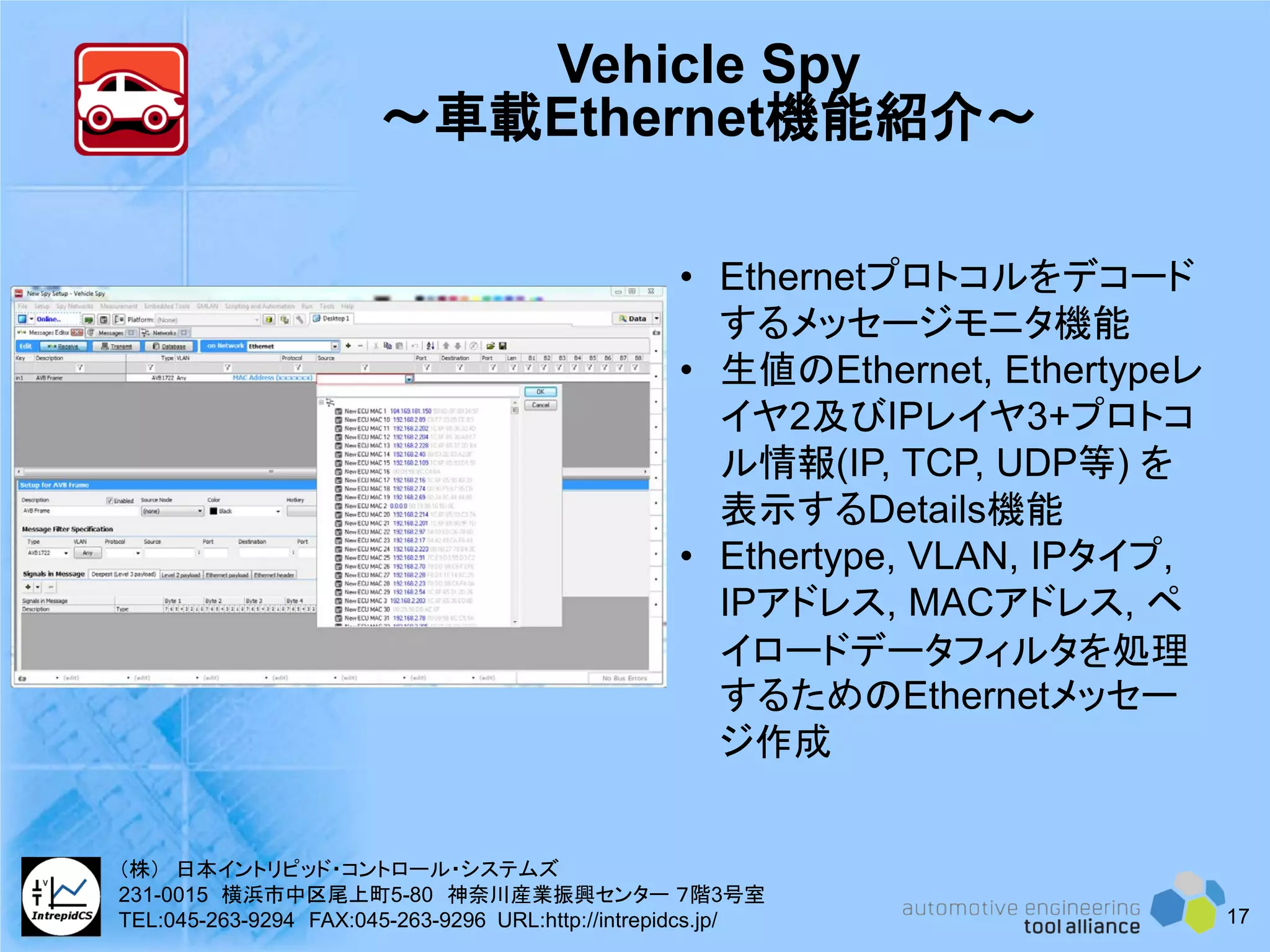

- 17. Vehicle Spy ～車載Ethernet機能紹介～ • Ethernetプロトコルをデコード するメッセージモニタ機能 •生値のEthernet, Ethertypeレ イヤ2及びIPレイヤ3+プロトコ ル情報(IP, TCP, UDP等) を 表示するDetails機能 • Ethertype, VLAN, IPタイプ, IPアドレス, MACアドレス, ペ イロードデータフィルタを処理 するためのEthernetメッセー ジ作成 17 （株） 日本イントリピッド・コントロール・システムズ 231-0015 横浜市中区尾上町5-80 神奈川産業振興センター ７階3号室 TEL:045-263-9294 FAX:045-263-9296 URL:http://intrepidcs.jp/

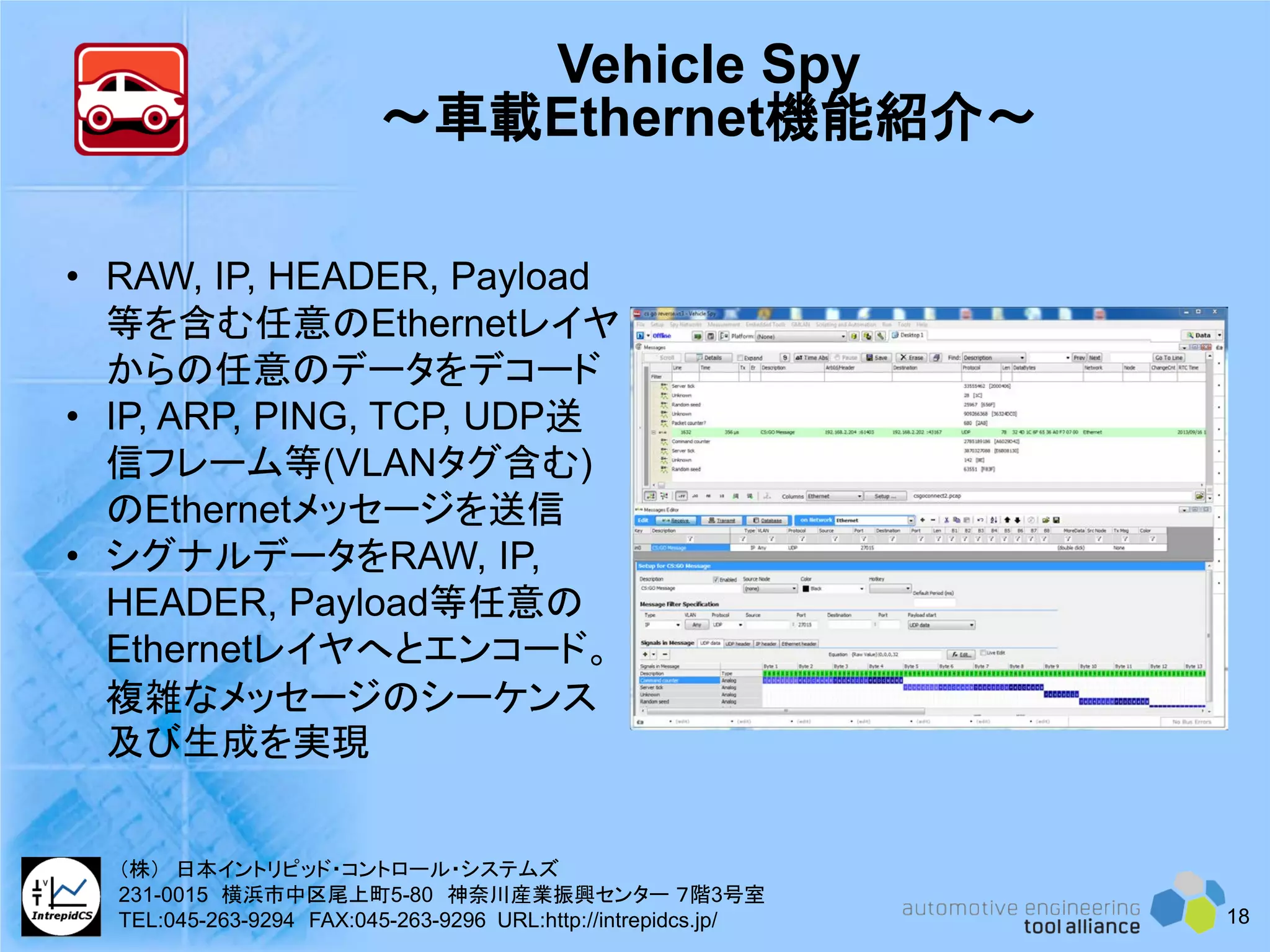

- 18. Vehicle Spy ～車載Ethernet機能紹介～ • RAW,IP, HEADER, Payload 等を含む任意のEthernetレイヤ からの任意のデータをデコード • IP, ARP, PING, TCP, UDP送 信フレーム等(VLANタグ含む) のEthernetメッセージを送信 • シグナルデータをRAW, IP, HEADER, Payload等任意の Ethernetレイヤへとエンコード。 複雑なメッセージのシーケンス 及び生成を実現 18 （株） 日本イントリピッド・コントロール・システムズ 231-0015 横浜市中区尾上町5-80 神奈川産業振興センター ７階3号室 TEL:045-263-9294 FAX:045-263-9296 URL:http://intrepidcs.jp/

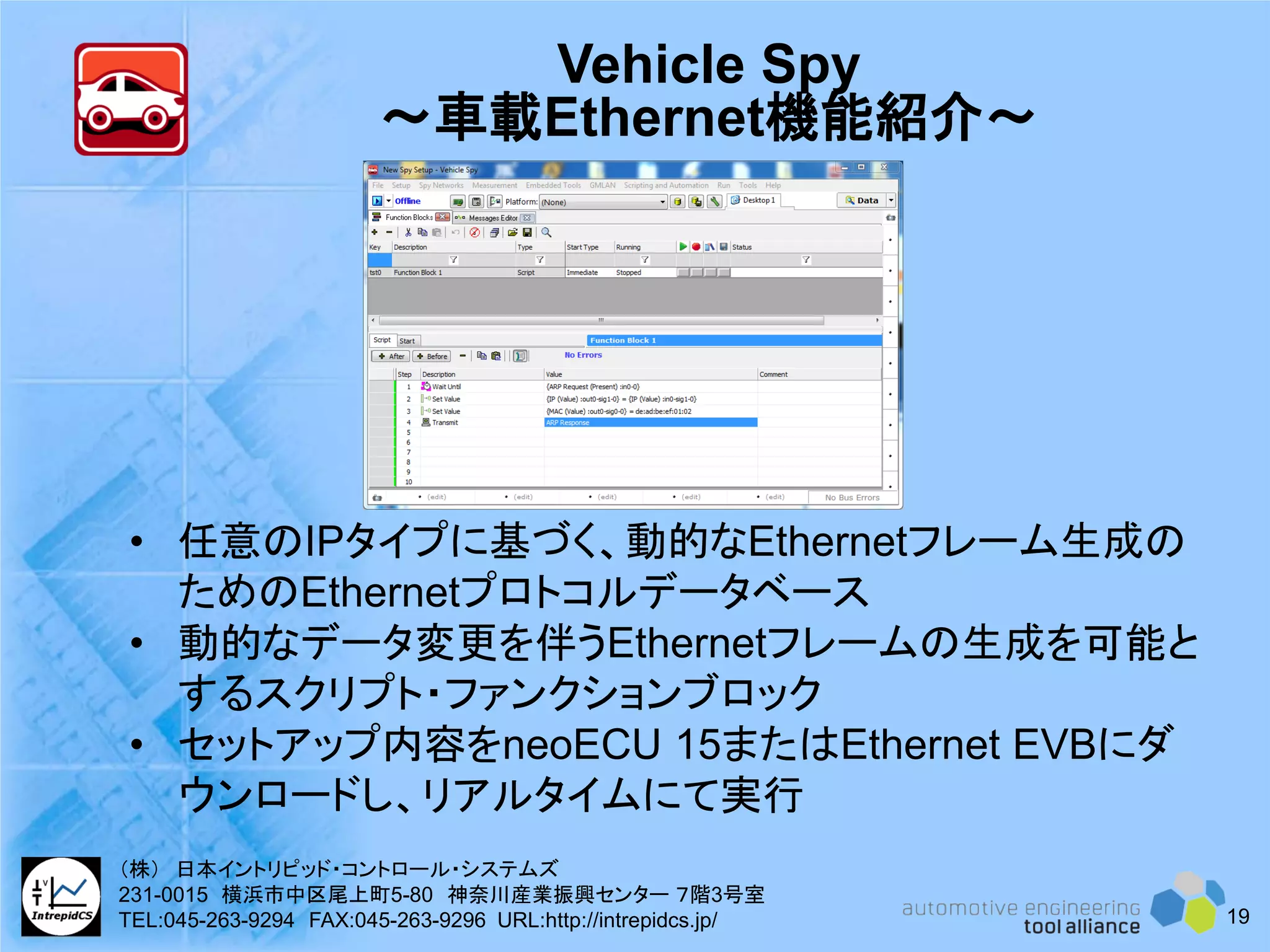

- 19. Vehicle Spy ～車載Ethernet機能紹介～ • 任意のIPタイプに基づく、動的なEthernetフレーム生成の ためのEthernetプロトコルデータベース •動的なデータ変更を伴うEthernetフレームの生成を可能と するスクリプト・ファンクションブロック • セットアップ内容をneoECU 15またはEthernet EVBにダ ウンロードし、リアルタイムにて実行 19 （株） 日本イントリピッド・コントロール・システムズ 231-0015 横浜市中区尾上町5-80 神奈川産業振興センター ７階3号室 TEL:045-263-9294 FAX:045-263-9296 URL:http://intrepidcs.jp/

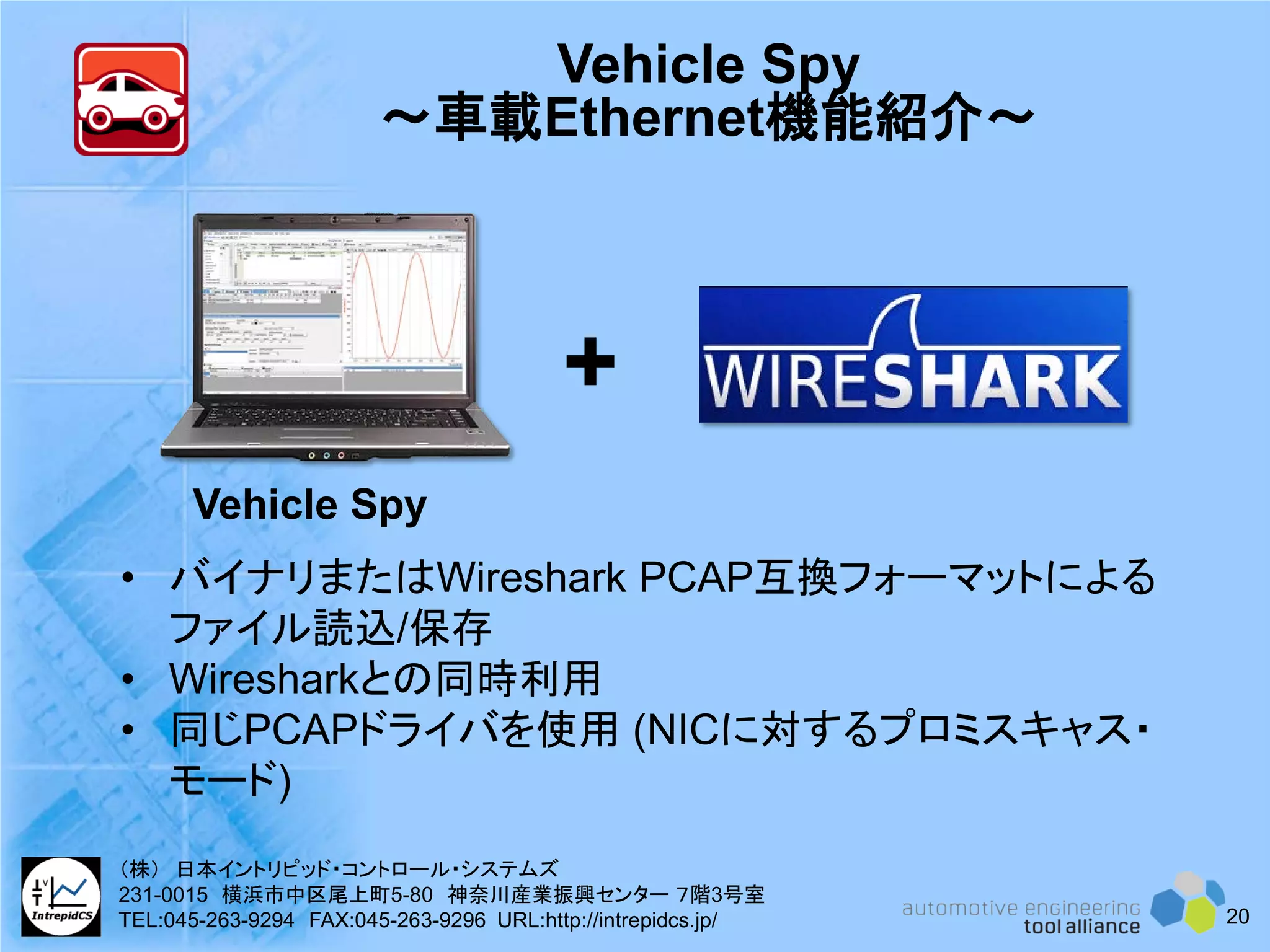

- 20. Vehicle Spy ～車載Ethernet機能紹介～ • バイナリまたはWiresharkPCAP互換フォーマットによる ファイル読込/保存 • Wiresharkとの同時利用 • 同じPCAPドライバを使用 (NICに対するプロミスキャス・ モード) + Vehicle Spy 20 （株） 日本イントリピッド・コントロール・システムズ 231-0015 横浜市中区尾上町5-80 神奈川産業振興センター ７階3号室 TEL:045-263-9294 FAX:045-263-9296 URL:http://intrepidcs.jp/
- 21. Vehicle Spy ～車載Ethernet機能紹介～ • ベンチテスト及びトレーニングに有用な収録データファイル の再生 •128GBを超える巨大なデータセットを処理する、強力な再 生＆解析機能 • AVBプロトコルのためのVehicle Spyデータベース • 各ネットワークノード/ホストに加えてIPアドレス、MACアド レス、Ping、ARP、各種統計等を表示するNetworkビュー • 顧客のVLAN設定及びVLAN統計を利用可能とする、 VLANビュー 21 （株） 日本イントリピッド・コントロール・システムズ 231-0015 横浜市中区尾上町5-80 神奈川産業振興センター ７階3号室 TEL:045-263-9294 FAX:045-263-9296 URL:http://intrepidcs.jp/

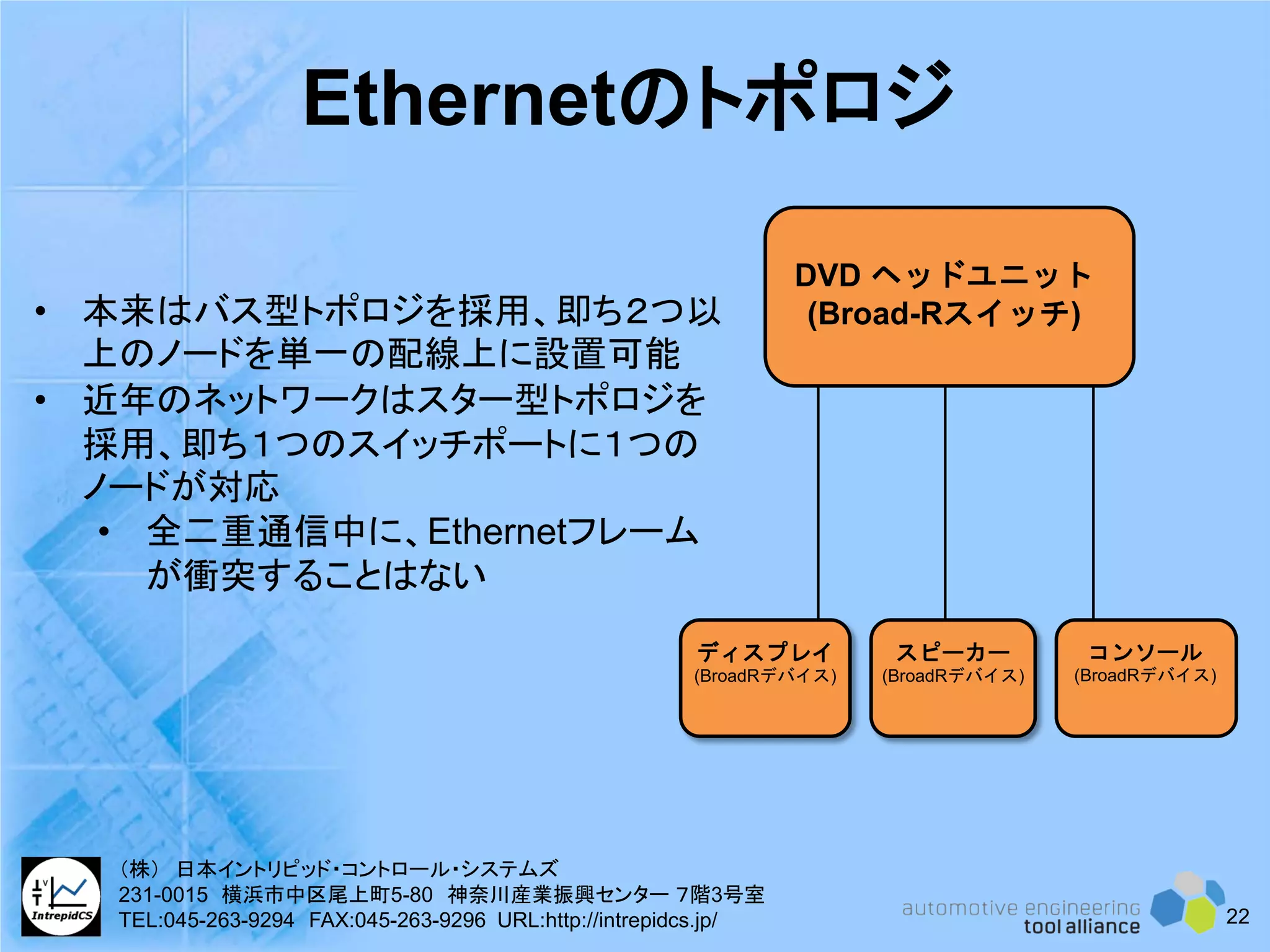

- 22. Ethernetのトポロジ コンソール (BroadRデバイス) ディスプレイ (BroadRデバイス) スピーカー (BroadRデバイス) DVD ヘッドユニット (Broad-Rスイッチ) 22 • 本来はバス型トポロジを採用、即ち２つ以 上のノードを単一の配線上に設置可能 •近年のネットワークはスター型トポロジを 採用、即ち１つのスイッチポートに１つの ノードが対応 • 全二重通信中に、Ethernetフレーム が衝突することはない （株） 日本イントリピッド・コントロール・システムズ 231-0015 横浜市中区尾上町5-80 神奈川産業振興センター ７階3号室 TEL:045-263-9294 FAX:045-263-9296 URL:http://intrepidcs.jp/

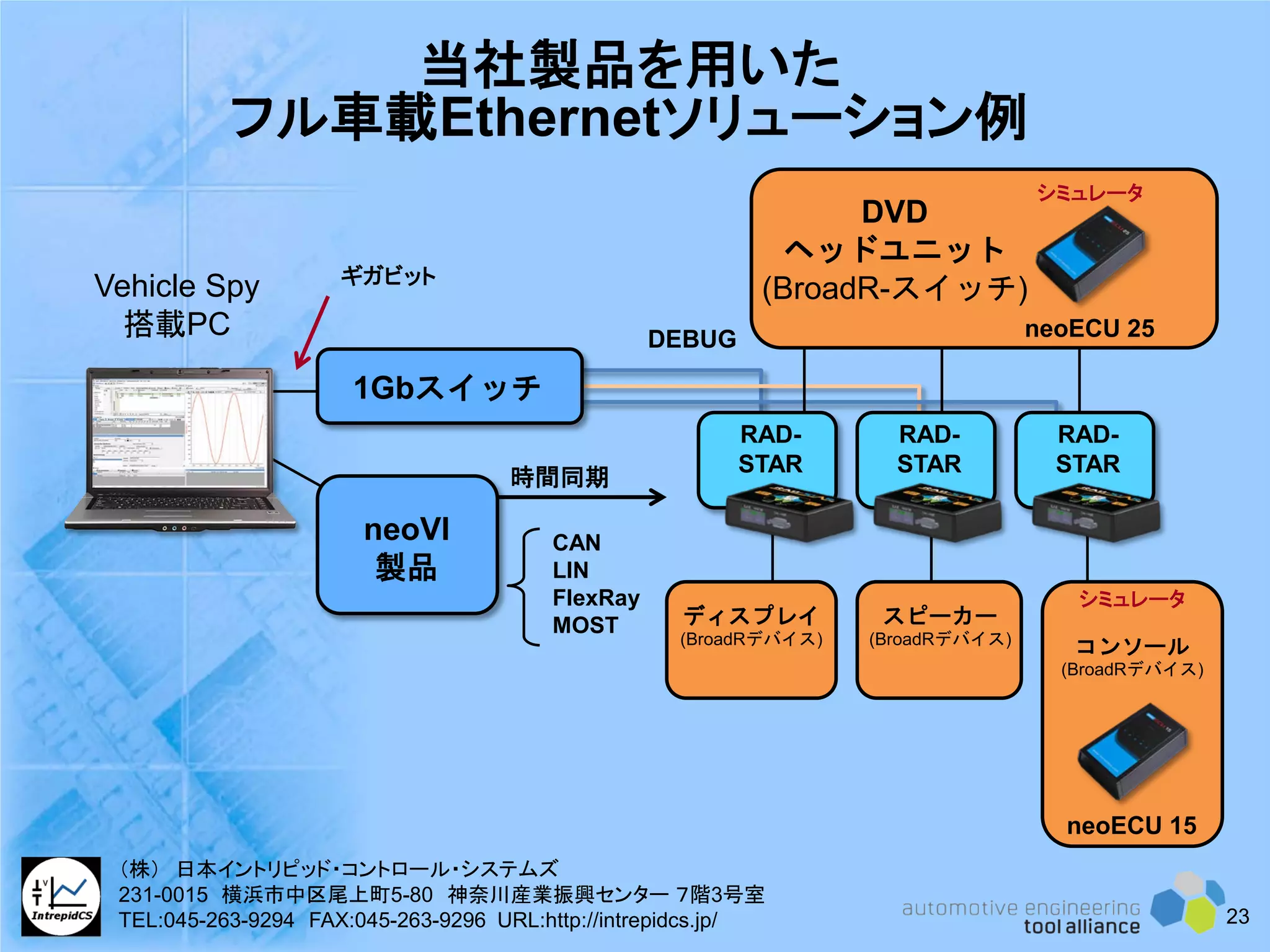

- 23. 当社製品を用いた フル車載Ethernetソリューション例 DEBUG RAD- STAR DVD ヘッドユニット (BroadR-スイッチ) 1Gbスイッチ Vehicle Spy 搭載PC RAD- STAR RAD- STAR 時間同期 CAN LIN FlexRay MOST neoECU 15 neoVI 製品 neoECU25 シミュレータ シミュレータ ギガビット 23 ディスプレイ (BroadRデバイス) スピーカー (BroadRデバイス) コンソール (BroadRデバイス) （株） 日本イントリピッド・コントロール・システムズ 231-0015 横浜市中区尾上町5-80 神奈川産業振興センター ７階3号室 TEL:045-263-9294 FAX:045-263-9296 URL:http://intrepidcs.jp/

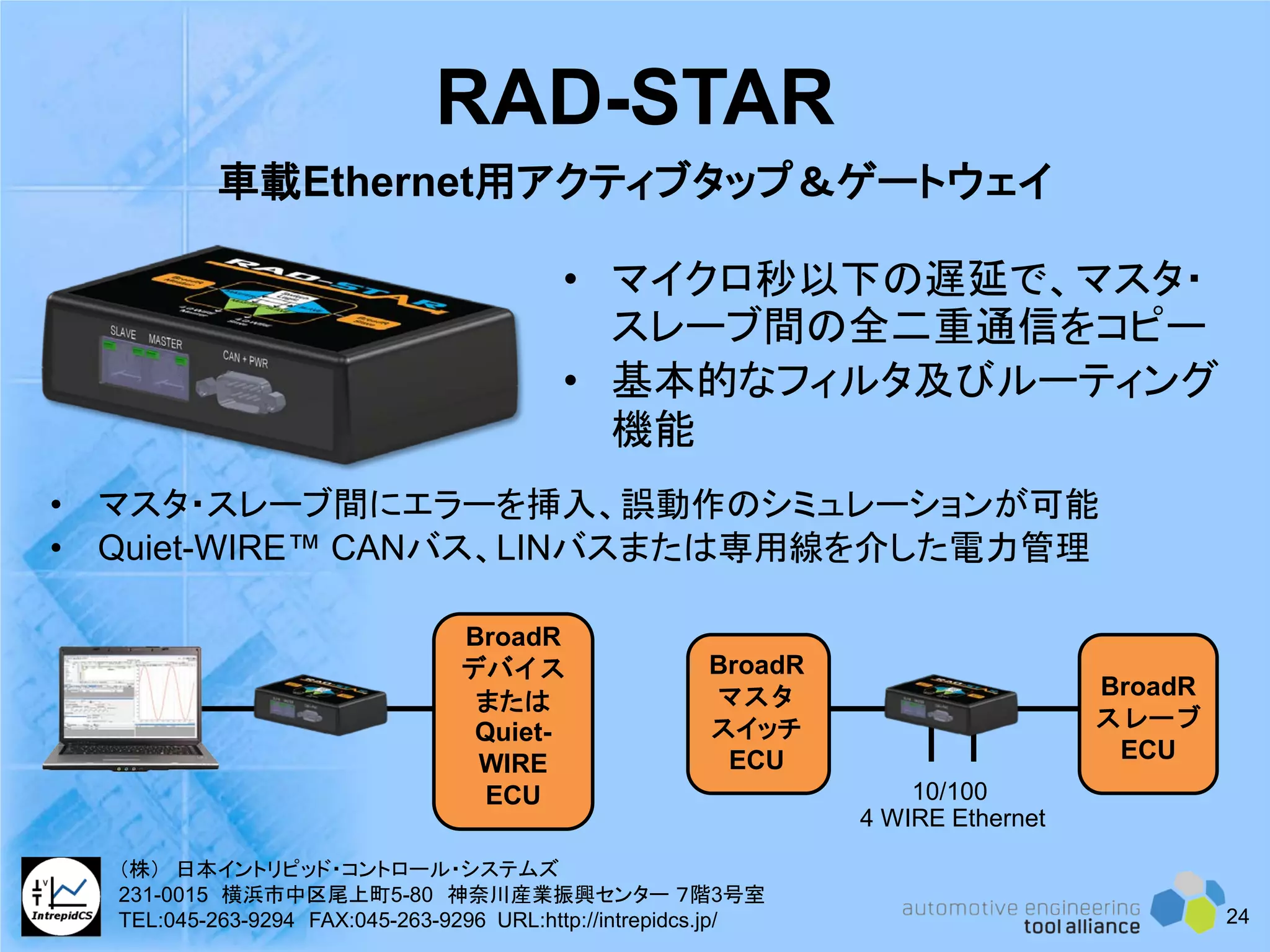

- 24. RAD-STAR • マイクロ秒以下の遅延で、マスタ・ スレーブ間の全二重通信をコピー • 基本的なフィルタ及びルーティング 機能 車載Ethernet用アクティブタップ＆ゲートウェイ BroadR デバイス または Quiet- WIRE ECU •マスタ・スレーブ間にエラーを挿入、誤動作のシミュレーションが可能 • Quiet-WIRE™ CANバス、LINバスまたは専用線を介した電力管理 BroadR マスタ スイッチ ECU BroadR スレーブ ECU 10/100 4 WIRE Ethernet 24 （株） 日本イントリピッド・コントロール・システムズ 231-0015 横浜市中区尾上町5-80 神奈川産業振興センター ７階3号室 TEL:045-263-9294 FAX:045-263-9296 URL:http://intrepidcs.jp/

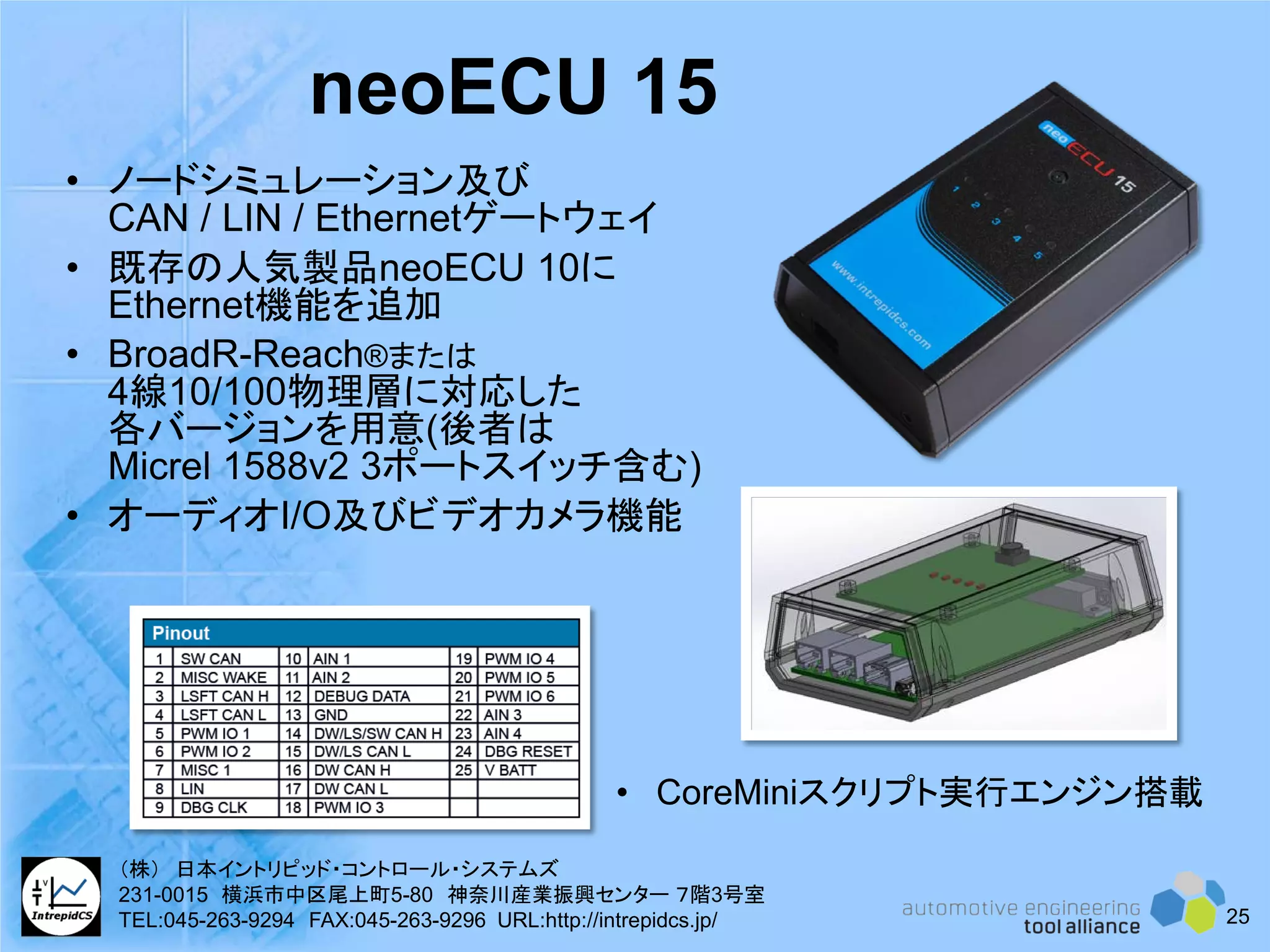

- 25. • ノードシミュレーション及び CAN /LIN / Ethernetゲートウェイ • 既存の人気製品neoECU 10に Ethernet機能を追加 • BroadR-Reach®または 4線10/100物理層に対応した 各バージョンを用意(後者は Micrel 1588v2 3ポートスイッチ含む) • オーディオI/O及びビデオカメラ機能 neoECU 15 • CoreMiniスクリプト実行エンジン搭載 25 （株） 日本イントリピッド・コントロール・システムズ 231-0015 横浜市中区尾上町5-80 神奈川産業振興センター ７階3号室 TEL:045-263-9294 FAX:045-263-9296 URL:http://intrepidcs.jp/

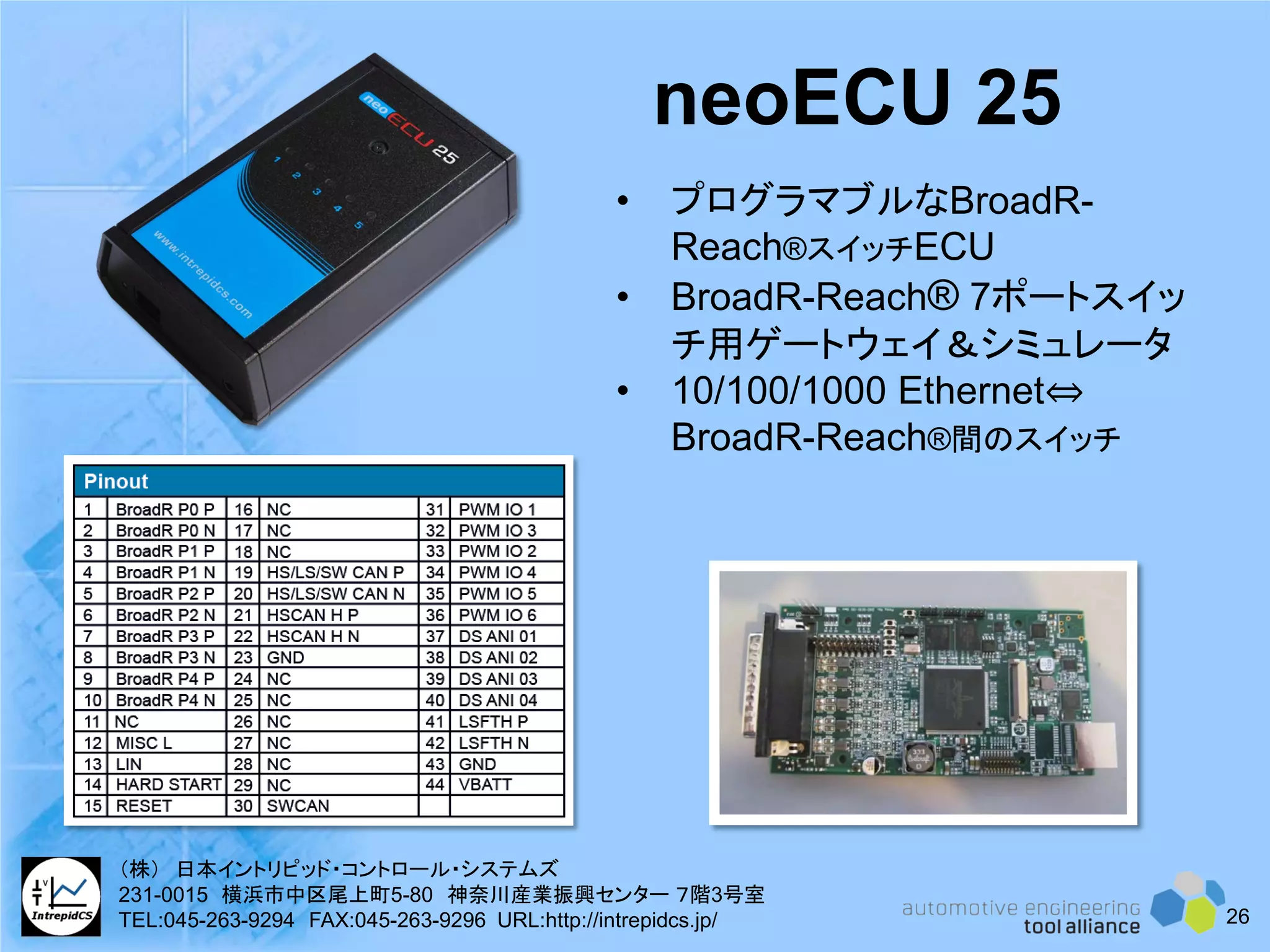

- 26. • プログラマブルなBroadR- Reach®スイッチECU • BroadR-Reach®7ポートスイッ チ用ゲートウェイ＆シミュレータ • 10/100/1000 Ethernet⇔ BroadR-Reach®間のスイッチ neoECU 25 26 （株） 日本イントリピッド・コントロール・システムズ 231-0015 横浜市中区尾上町5-80 神奈川産業振興センター ７階3号室 TEL:045-263-9294 FAX:045-263-9296 URL:http://intrepidcs.jp/

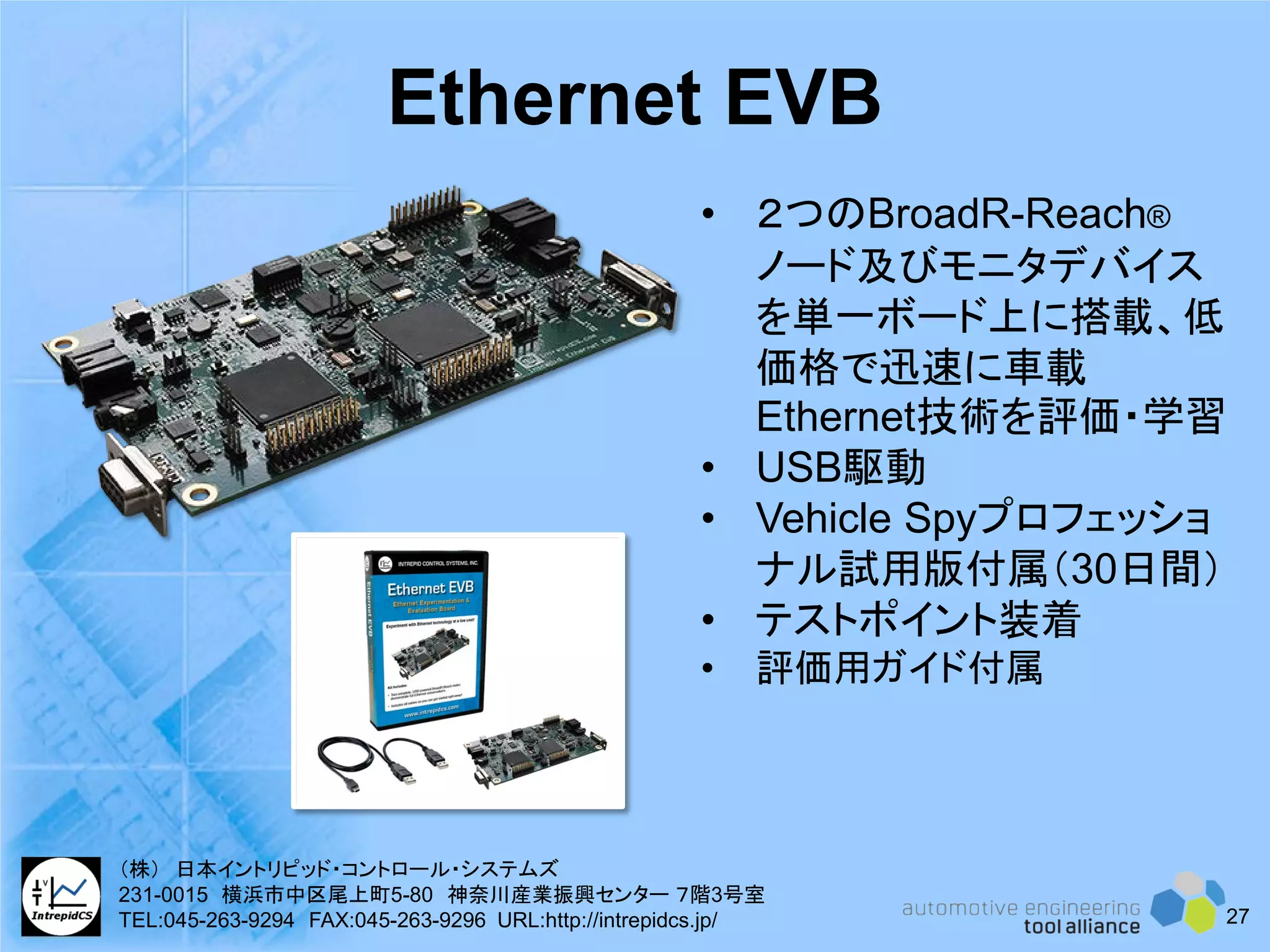

- 27. • ２つのBroadR-Reach® ノード及びモニタデバイス を単一ボード上に搭載、低 価格で迅速に車載 Ethernet技術を評価・学習 • USB駆動 •Vehicle Spyプロフェッショ ナル試用版付属（30日間） • テストポイント装着 • 評価用ガイド付属 Ethernet EVB 27 （株） 日本イントリピッド・コントロール・システムズ 231-0015 横浜市中区尾上町5-80 神奈川産業振興センター ７階3号室 TEL:045-263-9294 FAX:045-263-9296 URL:http://intrepidcs.jp/
