Extreme Summit シリーズの製品情報です。

1. ©2018 Extreme Networks, Inc. All rights reserved
ExtremeNetworks
製品コンフィグレーションガイド

2. ©2018 Extreme Networks, Inc. All rights reserved

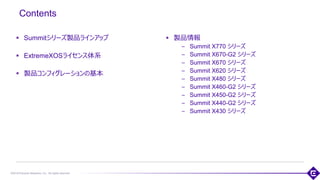

Contents
▪ Summitシリーズ製品ラインアップ
▪ ExtremeXOSライセンス体系
▪ 製品コンフィグレーションの基本
2
▪ 製品情報
– Summit X770 シリーズ
– Summit X670-G2 シリーズ
– Summit X670 シリーズ
– Summit X620 シリーズ
– Summit X480 シリーズ
– Summit X460-G2 シリーズ
– Summit X450-G2 シリーズ
– Summit X440-G2 シリーズ
– Summit X430 シリーズ

3. ©2018 Extreme Networks, Inc. All rights reserved
Summitシリーズ製品ラインアップ

4. ©2018 Extreme Networks, Inc. All rights reserved
16 & 10 x 10Gb Ports
X620

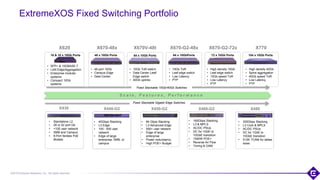

ExtremeXOS Fixed Switching Portfolio
4
• High density 40Gb
• Spine aggregation
• 40Gb speed ToR
• Low Latency
• PTP
• High density 10Gb
• Leaf edge switch
• 10Gb speed ToR
• Low Latency
• PTP
• 10Gb ToR switch
• Data Center Leaf/
Edge switch
• 40Gb uplinks
• 10Gb ToR
• Leaf edge switch
• Low Latency
• PTP
• 48 port 10Gb
• Campus Edge
• Data Center
• SFP+ & 10GBASE-T
• LAN Edge/Aggregation
• Enterprise modular
systems
• Compact 10Gb
systems
48 x 10Gb Ports 64 x 10Gb Ports 64 x 10GbPorts 72 x 10Gb Ports 104 x 10Gb Ports
X670-48x X670V-48t X670-G2-48x X670-G2-72x X770
S c a l e , F e a t u r e s , P e r f o r m a n c e
X430 X440-G2 X460-G2
• 160Gbps Stacking
• L3 & MPLS
• AC/DC PSUs
• DC for 1GbE to
10GbE transition
• 1500W POE+
• Reverse Air Flow
• Timing & OAM
• 40Gbps Stacking
• L3 Edge
• 100 - 500 user
network
• Edge of large
enterprise, SMB, or
campus
• Standalone L2
• 28 or 52 port Gb
• <100 user network
• SMB and Campus
• 8-Port fanless PoE
Models
X450-G2
• 84 Gbps Stacking
• L3 Advanced Edge
• 500+ user network
• Edge of large
enterprise
• Power redundancy
• High POE+ Budget
X480
• 320Gbps Stacking
• L3 Core & MPLS
• AC/DC PSUs
• DC for 1GbE to
10GbE transition
• 512K TCAM for tables
sizes
Fixed Stackable Gigabit Edge Switches
Fixed Stackable 10Gb/40Gb Switches

5. ©2018 Extreme Networks, Inc. All rights reserved
ExtremeXOSライセンス体系

6. ©2018 Extreme Networks, Inc. All rights reserved

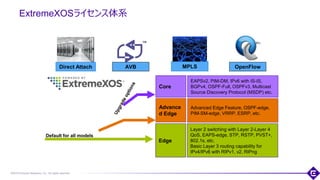

ExtremeXOSライセンス体系
6
Advance
d Edge
Edge
Layer 2 switching with Layer 2-Layer 4
QoS, EAPS-edge, STP, RSTP, PVST+,
802.1s, etc.
Basic Layer 3 routing capability for
IPv4/IPv6 with RIPv1, v2, RIPng
Advanced Edge Feature, OSPF-edge,
PIM-SM-edge, VRRP, ESRP, etc.
Core
EAPSv2, PIM-DM, IPv6 with IS-IS,
BGPv4, OSPF-Full, OSPFv3, Multicast
Source Discovery Protocol (MSDP) etc.
Default for all models
Direct Attach AVB MPLS OpenFlow

7. ©2018 Extreme Networks, Inc. All rights reserved
製品コンフィグレーションの基本

8. ©2018 Extreme Networks, Inc. All rights reserved

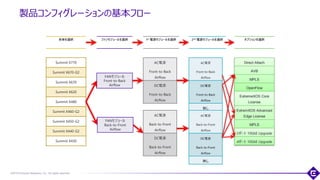

製品コンフィグレーションの基本フロー
8
Summit X770
Summit X670-G2
Summit X670
Summit X620
Summit X480
Summit X460-G2
Summit X450-G2
Summit X440-G2
Summit X430
本体を選択 ファンモジュールを選択
FANモジュール
Front-to-Back
Airflow
1st 電源モジュールを選択
AC電源
Front-to-Back
Airflow
DC電源
Front-to-Back
Airflow
2nd 電源モジュールを選択 オプションを選択
Direct Attach
AVB
MPLS
OpenFlow
FANモジュール
Back-to-Front
Airflow
AC電源
Back-to-Front
Airflow
DC電源
Back-to-Front
Airflow
AC電源
Front-to-Back
Airflow
DC電源
Front-to-Back
Airflow
無し
AC電源
Back-to-Front
Airflow
DC電源
Back-to-Front
Airflow
無し
ExtremeXOS Core
License
ExtremXOS Advanced
Edge License
MPLS
2ポート 10GbE Upgrade
4ポート 10GbE Upgrade

9. ©2018 Extreme Networks, Inc. All rights reserved

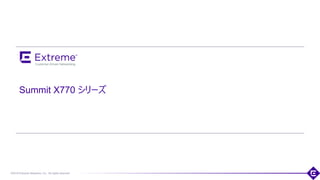

Summit X770 シリーズ

10. ©2018 Extreme Networks, Inc. All rights reserved

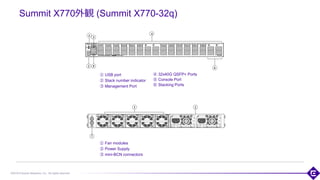

Summit X770外観 (Summit X770-32q)
① USB port
② Stack number indicator
③ Management Port
10
① Fan modules
② Power Supply
③ mini-BCN connectors
④ 32x40G QSFP+ Ports
⑤ Console Port
⑥ Stacking Ports

11. ©2018 Extreme Networks, Inc. All rights reserved
Summit X770シリーズ 製品情報
(本体)
11
種別 製品型番 製品名 製品概要 注意事項
X770シリーズ
本体 17701 Summit X770-32q-FB-AC 32 40GBASE-X QSFP+
ExtremeXOS Advanced Edge License
2 Front-to-Back 550W AC Power Supplies
5 Front-to-Back Airflow FAN modules
エアフローが前面→背面
FANモジュール搭載済
電源モジュール搭載済み
別途、SFPオプティクスを注文
17702 Summit X770-32q-BF-AC 32 40GBASE-X QSFP+
ExtremeXOS Advanced Edge License
2 Back-to-Front 550W AC Power Supplies
5 Back-to-Front Airflow FAN modules
エアフローが背面→前面
FANモジュール搭載済
電源モジュール搭載済
別途、SFPオプティクスを注文
17703 Summit X770-32q-FB-DC 32 40GBASE-X QSFP+
ExtremeXOS Advanced Edge License
2 Front-to-Back 550W DC Power Supplies
5 Front-to-Back Airflow FAN modules
エアフローが前面→背面
DC電源
別途、SFPオプティクスを注文
17704 Summit X770-32q-BF-DC 32 40GBASE-X QSFP+
ExtremeXOS Advanced Edge License
2 Back-to-Front 550W DC Power Supplies
5 Back-to-Front Airflow FAN modules
エアフローが背面→前面
DC電源
別途、SFPオプティクスを注文

12. ©2018 Extreme Networks, Inc. All rights reserved
Summit X770シリーズ 製品情報
(ライセンス)
12
種別 製品型番 製品名 製品概要 注意事項
X770シリーズ
ライセン
ス
17725 Summit X770 Series Core
License
ExtremeXOS Core License, Summit X770 Series OSPFv2-Full, OSPFv3-Full, BGPv4/v6
IS-ISv4/v6,
PIM-DM, PIM-SM-Full,
EAPS-Full
17726 Summit X770 MPLS Feature
Pack
ExtremeXOS MPLS Feature Pack for Summit
X770
MPLS利用時に必要
11011 Direct Attach Feature Pack Direct Attach Feature Pack for Summit
X450a/X460/X480/X650/X670/X770 and
BlackDiamond8800/X series
VEPAを実行しているVMサーバーにDirect
Attachする際に必要
17727 Summit X770 OpenFlow
Feature Pack
ExtremeXOS SDN – OpenFlow Feature Pack for
Summit X770 series
OpenFlow利用時に必要
17728 Summit X770 Multimedia(AVB)
Feature Pack
ExtremeXOS Audio Video Bridging Feature Pack
for Summit X770 series
AVB利用時に必要
17729 Summit X770 Timing 1588 PTP ExtremeXOS Network Timing Feature Pack for
Summit X770 – enable 1588v2 PTP(Precision Time
Protocol)
PTP利用時に必要

13. ©2018 Extreme Networks, Inc. All rights reserved
Summit X770シリーズ 製品情報

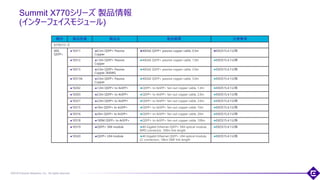

(インターフェイスモジュール)
13
種別 製品型番 製品名 製品概要 注意事項
X770シリーズ
40G
QSFP+
10311 0.5m QSFP+ Passive
Copper
40GbE QSFP+ passive copper cable, 0.5m EXOS15.4.1以降
10312 1.0m QSFP+ Passive
Copper
40GbE QSFP+ passive copper cable, 1.0m EXOS15.4.1以降
10313 3.0m QSFP+ Passive
Copper 26AWG
40GbE QSFP+ passive copper cable, 3.0m EXOS15.4.1以降
10313A 3.0m QSFP+ Passive
Copper
40GbE QSFP+ passive copper cable, 3.0m EXOS15.4.1以降
10202 1.0m QSFP+ to 4xSFP+ QSFP+ to 4xSFP+ fan-out copper cable, 1.0m EXOS15.4.1以降
10203 2.0m QSFP+ to 4xSFP+ QSFP+ to 4xSFP+ fan-out copper cable, 2.0m EXOS15.4.1以降
10321 3.0m QSFP+ to 4xSFP+ QSFP+ to 4xSFP+ fan-out copper cable, 3.0m EXOS15.4.1以降
10315 10m QSFP+ to 4xSFP+ QSFP+ to 4xSFP+ fan-out copper cable, 10m EXOS15.4.1以降
10316 20m QSFP+ to 4xSFP+ QSFP+ to 4xSFP+ fan-out copper cable, 20m EXOS15.4.1以降
10318 100M QSFP+ to 4xSFP+ QSFP+ to 4xSFP+ fan-out copper cable, 100m EXOS15.4.1以降
10319 QSFP+ SR4 module 40 Gigabit Ethernet QSFP+ SR4 optical module,
MPO connector, 100m link length
EXOS15.4.1以降
10320 QSFP+ LR4 module 40 Gigabit Ethernet QSFP+ LR4 optical module,
LC connectors, 10km SMF link length
EXOS15.4.1以降

14. ©2018 Extreme Networks, Inc. All rights reserved

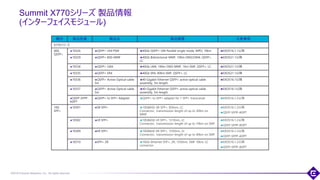

Summit X770シリーズ 製品情報
(インターフェイスモジュール)
14
種別 製品型番 製品名 製品概要 注意事項
X770シリーズ
40G
QSFP+
10326 QSFP+ LR4 PSM 40Gb QSFP+ LR4 Parallel single mode, MPO, 10km EXOS16.1.1以降
10329 QSFP+ BiDi MMF 40Gb Bidirectional MMF, 100m OM3/OM4, QSFP+,
LC
EXOS21.1以降
10334 QSFP+ LM4 40Gb LM4, 140m OM3 MMF, 1Km SMF, QSFP+, LC EXOS21.1以降
10335 QSFP+ ER4 40Gb ER4, 40Km SMF, QSFP+, LC EXOS21.1以降
10336 QSFP+ Active Optical cable
3m
40 Gigabit Ethernet QSFP+ active optical cable
assembly, 3m length.
EXOS16.1以降
10337 QSFP+ Active Optical cable
5m
40 Gigabit Ethernet QSFP+ active optical cable
assembly, 5m length.
EXOS16.1以降
QSFP-SFPP-
ADPT
QSFP+ to SFP+ Adapter QSFP+ to SFP+ adapter for 1 SFP+ transceiver EXOS16.1.2以降
10G
SFP+
10301 SR SFP+ 10GBASE-SR SFP+, 850nm, LC
Connector, transmission length of up to 300m on
MMF
EXOS16.1.2以降
QSFP-SFPP-ADPT
10302 LR SFP+ 10GBASE-LR SFP+, 1310nm, LC
Connector, transmission length of up to 10km on SMF
EXOS16.1.2以降
QSFP-SFPP-ADPT
10309 ER SFP+ 10GBASE-ER SFP+, 1550nm, LC
Connector, transmission length of up to 40km on SMF
EXOS16.1.2以降
QSFP-SFPP-ADPT
10310 SFP+ ZR 10Gb Ethernet SFP+, ZR, 1550nm, SMF 10km, LC
connector
EXOS16.1.2以降
QSFP-SFPP-ADPT

15. ©2018 Extreme Networks, Inc. All rights reserved
Summit X670-G2 シリーズ

16. ©2018 Extreme Networks, Inc. All rights reserved
Summit X670-G2外観 (Summit X670-G2-48x-4q)
① USB Port
② Stack number indicator
③ Management Port
16
① BNC Timing Ports
② Replaceable FAN modules
③ Power supply
④ 42x10G SFP+ Ports
⑤ Console Port
⑥ 4xQSFP+ Ports
④ Blank Power Supply cover

17. ©2018 Extreme Networks, Inc. All rights reserved
Summit X670-G2外観 (Summit X670-G2-72x)
① Stack number indicator
② Management Port / Console Ports
③ 72x10G SFP+ ports
17
① BNC Timing Ports
② Replaceable FAN modules
③ Power supply
④ USB Port

18. ©2018 Extreme Networks, Inc. All rights reserved

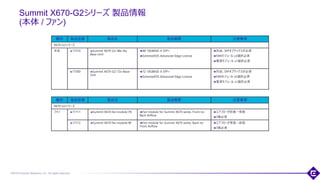

Summit X670-G2シリーズ 製品情報
(本体 / ファン)
18
種別 製品型番 製品名 製品概要 注意事項
X670-G2シリーズ
本体 17310 Summit X670-G2-48x-4q-
Base-Unit
48 10GBASE-X SFP+
ExtremeXOS Advanced Edge License
別途、SFPオプティクスが必須
FANモジュール x3選択必須
電源モジュール x1選択必須
17300 Summit X670-G2-72x-Base-
Unit
72 10GBASE-X SFP+
ExtremeXOS Advanced Edge License
別途、SFPオプティクスが必須
FANモジュール x5選択必須
電源モジュール x1選択必須
種別 製品型番 製品名 製品概要 注意事項
X670-G2シリーズ
ファン 17111 Summit X670 fan module FB Fan module for Summit X670 series, Front-to-
Back Airflow
エアフローが前面→背面
3個必須
17112 Summit X670 fan module BF Fan module for Summit X670 series, Back-to-
Front Airflow
エアフローが背面→前面
3個必須

19. ©2018 Extreme Networks, Inc. All rights reserved

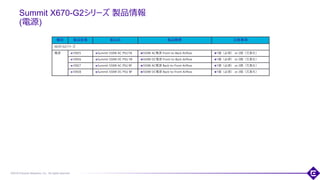

Summit X670-G2シリーズ 製品情報
(電源)
19
種別 製品型番 製品名 製品概要 注意事項
X670-G2シリーズ
電源 10925 Summit 550W AC PSU FB 550W AC電源 Front-to-Back Airflow 1個（必須） or 2個（冗長化）
10926 Summit 550W DC PSU FB 550W DC電源 Front-to-Back Airflow 1個（必須） or 2個（冗長化）
10927 Summit 550W AC PSU BF 550W AC電源 Back-to-Front Airflow 1個（必須） or 2個（冗長化）
10928 Summit 550W DC PSU BF 550W DC電源 Back-to-Front Airflow 1個（必須） or 2個（冗長化）

20. ©2018 Extreme Networks, Inc. All rights reserved

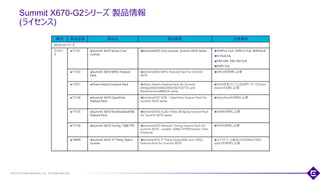

Summit X670-G2シリーズ 製品情報
(ライセンス)
20
種別 製品型番 製品名 製品概要 注意事項
X670-G2シリーズ
ライセン
ス
17131 Summit X670 Series Core
License
ExtremeXOS Core License, Summit X670 Series OSPFv2-Full, OSPFv3-Full, BGPv4/v6
IS-ISv4/v6,
PIM-DM, PIM-SM-Full,
EAPS-Full
17133 Summit X670 MPLS Feature
Pack
ExtremeXOS MPLS Feature Pack for Summit
X670
MPLS利用時に必要
11011 Direct Attach Feature Pack Direct Attach Feature Pack for Summit
X450a/X460/X480/X650/X670/X770 and
BlackDiamond8800/X series
VEPAを実行しているVMサーバーにDirect
Attachする際に必要
17134 Summit X670 OpenFlow
Feature Pack
ExtremeXOS SDN – OpenFlow Feature Pack for
Summit X670 series
OpenFlow利用時に必要
17135 Summit X670 Multimedia(AVB)
Feature Pack
ExtremeXOS Audio Video Bridging Feature Pack
for Summit X670 series
AVB利用時に必要
17136 Summit X670 Timing 1588 PTP ExtremeXOS Network Timing Feature Pack for
Summit X670 – enable 1588v2 PTP(Precision Time
Protocol)
PTP利用時に必要
16499 Summit X670-3rd Party Optics
License
ExtremeXOS 3rd Party Optics(40G and 100G)
Feature Pack for Summit X670
エクストリーム製品以外の40G/100G
optics利用時に必要

21. ©2018 Extreme Networks, Inc. All rights reserved

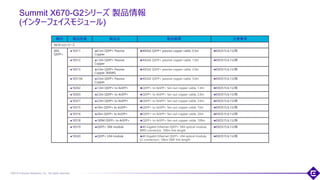

Summit X670-G2シリーズ 製品情報
(インターフェイスモジュール)
21
種別 製品型番 製品名 製品概要 注意事項
X670-G2シリーズ
40G
QSFP+
10311 0.5m QSFP+ Passive
Copper
40GbE QSFP+ passive copper cable, 0.5m EXOS15.6.1以降
10312 1.0m QSFP+ Passive
Copper
40GbE QSFP+ passive copper cable, 1.0m EXOS15.6.1以降
10313 3.0m QSFP+ Passive
Copper 26AWG
40GbE QSFP+ passive copper cable, 3.0m EXOS15.6.1以降
10313A 3.0m QSFP+ Passive
Copper
40GbE QSFP+ passive copper cable, 3.0m EXOS15.6.1以降
10202 1.0m QSFP+ to 4xSFP+ QSFP+ to 4xSFP+ fan-out copper cable, 1.0m EXOS15.6.1以降
10203 2.0m QSFP+ to 4xSFP+ QSFP+ to 4xSFP+ fan-out copper cable, 2.0m EXOS15.6.1以降
10321 3.0m QSFP+ to 4xSFP+ QSFP+ to 4xSFP+ fan-out copper cable, 3.0m EXOS15.6.1以降
10315 10m QSFP+ to 4xSFP+ QSFP+ to 4xSFP+ fan-out copper cable, 10m EXOS15.6.1以降
10316 20m QSFP+ to 4xSFP+ QSFP+ to 4xSFP+ fan-out copper cable, 20m EXOS15.6.1以降
10318 100M QSFP+ to 4xSFP+ QSFP+ to 4xSFP+ fan-out copper cable, 100m EXOS15.6.1以降
10319 QSFP+ SR4 module 40 Gigabit Ethernet QSFP+ SR4 optical module,
MPO connector, 100m link length
EXOS15.6.1以降
10320 QSFP+ LR4 module 40 Gigabit Ethernet QSFP+ LR4 optical module,
LC connectors, 10km SMF link length
EXOS15.6.1以降

22. ©2018 Extreme Networks, Inc. All rights reserved

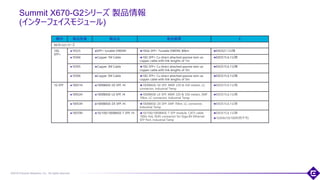

Summit X670-G2シリーズ 製品情報
(インターフェイスモジュール)
22
種別 製品型番 製品名 製品概要 E
X670-G2シリーズ
40G
QSFP+
10326 QSFP+ LR4 PSM 40Gb QSFP+ LR4 Parallel single mode, MPO,
10km
EXOS16.1.1以降
10329 QSFP+ BiDi MMF 40Gb Bidirectional MMF, 100m OM3/OM4,
QSFP+, LC
EXOS21.1以降
10334 QSFP+ LM4 40Gb LM4, 140m OM3 MMF, 1Km SMF, QSFP+,
LC
EXOS21.1以降
10335 QSFP+ ER4 40Gb ER4, 40Km SMF, QSFP+, LC EXOS21.1以降
10336 QSFP+ Active Optical cable
3m
40 Gigabit Ethernet QSFP+ active optical cable
assembly, 3m length.
EXOS16.1以降
10337 QSFP+ Active Optical cable
5m
40 Gigabit Ethernet QSFP+ active optical cable
assembly, 5m length.
EXOS16.1以降
QSFP-SFPP-
ADPT
QSFP+ to SFP+ Adapter QSFP+ to SFP+ adapter for 1 SFP+ transceiver EXOS16.1.2以降
10G
SFP+
10301 SR SFP+ 10GBASE-SR SFP+, 850nm, LC
Connector, transmission length of up to 300m on
MMF
EXOS15.6.1以降
10302 LR SFP+ 10GBASE-LR SFP+, 1310nm, LC
Connector, transmission length of up to 10km on
SMF
EXOS15.6.1以降
10309 ER SFP+ 10GBASE-ER SFP+, 1550nm, LC
Connector, transmission length of up to 40km on
SMF
EXOS15.6.1以降
10310 SFP+ ZR 10Gb Ethernet SFP+, ZR, 1550nm, SMF 10km, LC
connector
EXOS15.6.1以降

23. ©2018 Extreme Networks, Inc. All rights reserved
Summit X670-G2シリーズ 製品情報
(インターフェイスモジュール)
23
種別 製品型番 製品名 製品概要 E
X670-G2シリーズ
10G
SFP+
10325 SFP+ tunable DWDM 10Gb SFP+ Tunable DWDM, 80km EXOS21.1以降
10304 Copper 1M Cable 10G SFP+ Cu direct attached passive twin-ax
copper cable with link lengths of 1m
EXOS15.6.1以降
10305 Copper 3M Cable 10G SFP+ Cu direct attached passive twin-ax
copper cable with link lengths of 3m
EXOS15.6.1以降
10306 Copper 5M Cable 10G SFP+ Cu direct attached passive twin-ax
copper cable with link lengths of 5m
EXOS15.6.1以降
1G SFP 10051H 1000BASE-SX SFP, Hi 1000BASE-SX SFP, MMF 220 & 550 meters, LC
connector, Industrial Temp
EXOS15.6.1以降
10052H 1000BASE-LX SFP, Hi 1000BASE-LX SFP, MMF 220 & 550 meters, SMF
10km, LC connector, Industrial Temp
EXOS15.6.1以降
10053H 1000BASE-ZX SFP, Hi 1000BASE-ZX SFP, SMF 70km, LC connector,
Industrial Temp
EXOS15.6.1以降
10070H 10/100/1000BASE-T SFP, Hi 10/100/1000BASE-T SFP module, CAT5 cable
100m link, RJ45-connector for Giga Bit Ethernet
SFP Port, Industrial Temp
EXOS15.6.1以降
1Gのみ(10/100利用不可)

24. ©2018 Extreme Networks, Inc. All rights reserved
Summit X670 シリーズ

25. ©2018 Extreme Networks, Inc. All rights reserved
Summit X670外観 (Summit X670-48x)
25

26. ©2018 Extreme Networks, Inc. All rights reserved
Summit X670外観 (Summit X670V-48t)
① Stack number indicator
② Console Port
③ Management Port
26
④ 10GBASE-T Ports
⑤ SFP+ Ports
⑥ Combination Ports

27. ©2018 Extreme Networks, Inc. All rights reserved

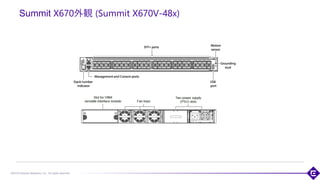

Summit X670外観 (Summit X670V-48x)
27

28. ©2018 Extreme Networks, Inc. All rights reserved

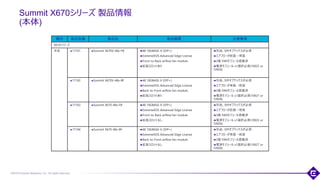

Summit X670シリーズ 製品情報
(本体)
28
種別 製品型番 製品名 製品概要 注意事項
X670シリーズ
本体 17101 Summit X670V-48x-FB 48 10GBASE-X (SFP+)
ExtremeXOS Advanced Edge License
Front-to-Back airflow fan module
拡張スロットあり
別途、SFPオプティクスが必須
エアフローが前面→背面
3個 FANモジュール搭載済
電源モジュール x1選択必須(10925 or
10926)
17102 Summit X670V-48x-BF 48 10GBASE-X (SFP+)
ExtremeXOS Advanced Edge License
Back-to-Front airflow fan module
拡張スロットあり
別途、SFPオプティクスが必須
エアフローが背面→前面
3個 FANモジュール搭載済
電源モジュール x1選択必須(10927 or
10928)
17103 Summit X670-48x-FB 48 10GBASE-X (SFP+)
ExtremeXOS Advanced Edge License
Front-to-Back airflow fan module
拡張スロットなし
別途、SFPオプティクスが必須
エアフローが前面→背面
3個 FANモジュール搭載済
電源モジュール x1選択必須(10925 or
10926)
17104 Summit X670-48x-BF 48 10GBASE-X (SFP+)
ExtremeXOS Advanced Edge License
Back-to-Front airflow fan module
拡張スロットなし
別途、SFPオプティクスが必須
エアフローが背面→前面
3個 FANモジュール搭載済
電源モジュール x1選択必須(10927 or
10928)

29. ©2018 Extreme Networks, Inc. All rights reserved
Summit X670シリーズ 製品情報
(本体)
29

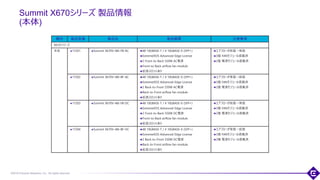

種別 製品型番 製品名 製品概要 注意事項
X670シリーズ
本体 17201 Summit X670V-48t-FB-AC 48 10GBASE-T / 4 10GBASE-X (SFP+)
ExtremeXOS Advanced Edge License
2 Front-to-Back 550W AC電源
Front-to-Back airflow fan module
拡張スロットあり
エアフローが前面→背面
3個 FANモジュール搭載済
2個 電源モジュール搭載済
17202 Summit X670V-48t-BF-AC 48 10GBASE-T / 4 10GBASE-X (SFP+)
ExtremeXOS Advanced Edge License
2 Back-to-Front 550W AC電源
Back-to-Front airflow fan module
拡張スロットあり
エアフローが背面→前面
3個 FANモジュール搭載済
2個 電源モジュール搭載済
17203 Summit X670V-48t-FB-DC 48 10GBASE-T / 4 10GBASE-X (SFP+)
ExtremeXOS Advanced Edge License
2 Front-to-Back 550W DC電源
Front-to-Back airflow fan module
拡張スロットあり
エアフローが前面→背面
3個 FANモジュール搭載済
2個 電源モジュール搭載済
17204 Summit X670V-48t-BF-DC 48 10GBASE-T / 4 10GBASE-X (SFP+)
ExtremeXOS Advanced Edge License
2 Back-to-Front 550W DC電源
Back-to-Front airflow fan module
拡張スロットあり
エアフローが背面→前面
3個 FANモジュール搭載済
2個 電源モジュール搭載済

30. ©2018 Extreme Networks, Inc. All rights reserved

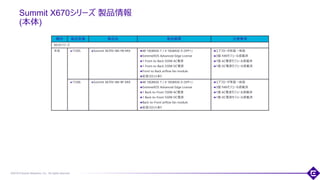

Summit X670シリーズ 製品情報
(本体)
30
種別 製品型番 製品名 製品概要 注意事項
X670シリーズ
本体 17205 Summit X670V-48t-FB-MIX 48 10GBASE-T / 4 10GBASE-X (SFP+)
ExtremeXOS Advanced Edge License
1 Front-to-Back 550W AC電源
1 Front-to-Back 550W DC電源
Front-to-Back airflow fan module
拡張スロットあり
エアフローが前面→背面
3個 FANモジュール搭載済
1個 AC電源モジュール搭載済
1個 DC電源モジュール搭載済
17206 Summit X670V-48t-BF-MIX 48 10GBASE-T / 4 10GBASE-X (SFP+)
ExtremeXOS Advanced Edge License
1 Back-to-Front 550W AC電源
1 Back-to-Front 550W DC電源
Back-to-Front airflow fan module
拡張スロットあり
エアフローが背面→前面
3個 FANモジュール搭載済
1個 AC電源モジュール搭載済
1個 DC電源モジュール搭載済

31. ©2018 Extreme Networks, Inc. All rights reserved
Summit X670シリーズ 製品情報
(電源 / ファン / 拡張モジュール)
31

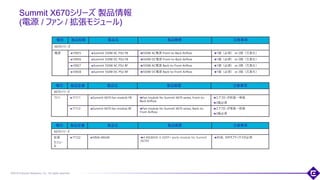

種別 製品型番 製品名 製品概要 注意事項
X670シリーズ
電源 10925 Summit 550W AC PSU FB 550W AC電源 Front-to-Back Airflow 1個（必須） or 2個（冗長化）
10926 Summit 550W DC PSU FB 550W DC電源 Front-to-Back Airflow 1個（必須） or 2個（冗長化）
10927 Summit 550W AC PSU BF 550W AC電源 Back-to-Front Airflow 1個（必須） or 2個（冗長化）
10928 Summit 550W DC PSU BF 550W DC電源 Back-to-Front Airflow 1個（必須） or 2個（冗長化）
種別 製品型番 製品名 製品概要 注意事項
X670シリーズ
ファン 17111 Summit X670 fan module FB Fan module for Summit X670 series, Front-to-
Back Airflow
エアフローが前面→背面
3個必須
17112 Summit X670 fan module BF Fan module for Summit X670 series, Back-to-
Front Airflow
エアフローが背面→前面
3個必須
種別 製品型番 製品名 製品概要 注意事項
X670シリーズ
拡張
モジュー
ル
17122 VIM4-40G4X 4 40GBASE-X QSFP+ ports module for Summit
X670V
別途、SFPオプティクスが必須

32. ©2018 Extreme Networks, Inc. All rights reserved

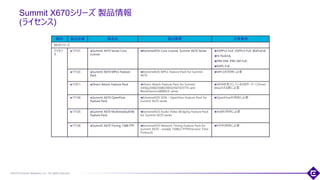

Summit X670シリーズ 製品情報
(ライセンス)
32
種別 製品型番 製品名 製品概要 注意事項
X670シリーズ
ライセン
ス
17131 Summit X670 Series Core
License
ExtremeXOS Core License, Summit X670 Series OSPFv2-Full, OSPFv3-Full, BGPv4/v6
IS-ISv4/v6,
PIM-DM, PIM-SM-Full,
EAPS-Full
17133 Summit X670 MPLS Feature
Pack
ExtremeXOS MPLS Feature Pack for Summit
X670
MPLS利用時に必要
11011 Direct Attach Feature Pack Direct Attach Feature Pack for Summit
X450a/X460/X480/X650/X670/X770 and
BlackDiamond8800/X series
VEPAを実行しているVMサーバーにDirect
Attachする際に必要
17134 Summit X670 OpenFlow
Feature Pack
ExtremeXOS SDN – OpenFlow Feature Pack for
Summit X670 series
OpenFlow利用時に必要
17135 Summit X670 Multimedia(AVB)
Feature Pack
ExtremeXOS Audio Video Bridging Feature Pack
for Summit X670 series
AVB利用時に必要
17136 Summit X670 Timing 1588 PTP ExtremeXOS Network Timing Feature Pack for
Summit X670 – enable 1588v2 PTP(Precision Time
Protocol)
PTP利用時に必要

33. ©2018 Extreme Networks, Inc. All rights reserved

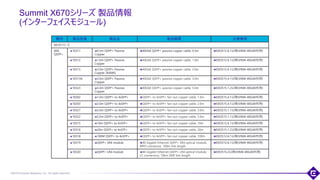

Summit X670シリーズ 製品情報
(インターフェイスモジュール)
33
種別 製品型番 製品名 製品概要 注意事項
X670シリーズ
40G
QSFP+
10311 0.5m QSFP+ Passive
Copper
40GbE QSFP+ passive copper cable, 0.5m EXOS12.6.1以降(VIM4-40G4X利用)
10312 1.0m QSFP+ Passive
Copper
40GbE QSFP+ passive copper cable, 1.0m EXOS12.6.1以降(VIM4-40G4X利用)
10313 3.0m QSFP+ Passive
Copper 26AWG
40GbE QSFP+ passive copper cable, 3.0m EXOS12.6.1以降(VIM4-40G4X利用)
10313A 3.0m QSFP+ Passive
Copper
40GbE QSFP+ passive copper cable, 3.0m EXOS15.4.1以降(VIM4-40G4X利用)
10323 5.0m QSFP+ Passive
Copper
40GbE QSFP+ passive copper cable, 5.0m EXOS15.1.2以降(VIM4-40G4X利用)
10202 1.0m QSFP+ to 4xSFP+ QSFP+ to 4xSFP+ fan-out copper cable, 1.0m EXOS15.4.1以降(VIM4-40G4X利用)
10203 2.0m QSFP+ to 4xSFP+ QSFP+ to 4xSFP+ fan-out copper cable, 2.0m EXOS15.4.1以降(VIM4-40G4X利用)
10321 3.0m QSFP+ to 4xSFP+ QSFP+ to 4xSFP+ fan-out copper cable, 3.0m EXOS15.1.1以降(VIM4-40G4X利用)
10322 5.0m QSFP+ to 4xSFP+ QSFP+ to 4xSFP+ fan-out copper cable, 5.0m EXOS15.1.1以降(VIM4-40G4X利用)
10315 10m QSFP+ to 4xSFP+ QSFP+ to 4xSFP+ fan-out copper cable, 10m EXOS12.6.1以降(VIM4-40G4X利用)
10316 20m QSFP+ to 4xSFP+ QSFP+ to 4xSFP+ fan-out copper cable, 20m EXOS15.1.2以降(VIM4-40G4X利用)
10318 100M QSFP+ to 4xSFP+ QSFP+ to 4xSFP+ fan-out copper cable, 100m EXOS12.6.1以降(VIM4-40G4X利用)
10319 QSFP+ SR4 module 40 Gigabit Ethernet QSFP+ SR4 optical module,
MPO connector, 100m link length
EXOS12.6.1以降(VIM4-40G4X利用)
10320 QSFP+ LR4 module 40 Gigabit Ethernet QSFP+ LR4 optical module,
LC connectors, 10km SMF link length
EXOS15.2以降(VIM4-40G4X利用)

34. ©2018 Extreme Networks, Inc. All rights reserved
Summit X670シリーズ 製品情報
(インターフェイスモジュール)
34

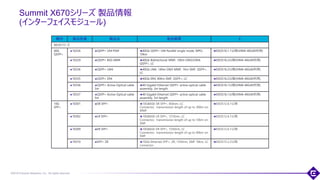

種別 製品型番 製品名 製品概要 E
X670シリーズ
40G
QSFP+
10326 QSFP+ LR4 PSM 40Gb QSFP+ LR4 Parallel single mode, MPO,
10km
EXOS16.1.1以降(VIM4-40G4X利用)
10329 QSFP+ BiDi MMF 40Gb Bidirectional MMF, 100m OM3/OM4,
QSFP+, LC
EXOS16.2以降(VIM4-40G4X利用)
10334 QSFP+ LM4 40Gb LM4, 140m OM3 MMF, 1Km SMF, QSFP+,
LC
EXOS16.2以降(VIM4-40G4X利用)
10335 QSFP+ ER4 40Gb ER4, 40Km SMF, QSFP+, LC EXOS16.2以降(VIM4-40G4X利用)
10336 QSFP+ Active Optical cable
3m
40 Gigabit Ethernet QSFP+ active optical cable
assembly, 3m length.
EXOS16.1以降(VIM4-40G4X利用)
10337 QSFP+ Active Optical cable
5m
40 Gigabit Ethernet QSFP+ active optical cable
assembly, 5m length.
EXOS16.1以降(VIM4-40G4X利用)
10G
SFP+
10301 SR SFP+ 10GBASE-SR SFP+, 850nm, LC
Connector, transmission length of up to 300m on
MMF
EXOS12.6.1以降
10302 LR SFP+ 10GBASE-LR SFP+, 1310nm, LC
Connector, transmission length of up to 10km on
SMF
EXOS12.6.1以降
10309 ER SFP+ 10GBASE-ER SFP+, 1550nm, LC
Connector, transmission length of up to 40km on
SMF
EXOS12.6.1以降
10310 SFP+ ZR 10Gb Ethernet SFP+, ZR, 1550nm, SMF 10km, LC
connector
EXOS15.2.2以降

35. ©2018 Extreme Networks, Inc. All rights reserved

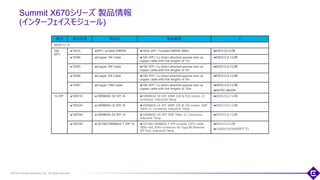

Summit X670シリーズ 製品情報
(インターフェイスモジュール)
35
種別 製品型番 製品名 製品概要 E
X670シリーズ
10G
SFP+
10325 SFP+ tunable DWDM 10Gb SFP+ Tunable DWDM, 80km EXOS16.2以降
10304 Copper 1M Cable 10G SFP+ Cu direct attached passive twin-ax
copper cable with link lengths of 1m
EXOS12.6.1以降
10305 Copper 3M Cable 10G SFP+ Cu direct attached passive twin-ax
copper cable with link lengths of 3m
EXOS12.6.1以降
10306 Copper 5M Cable 10G SFP+ Cu direct attached passive twin-ax
copper cable with link lengths of 5m
EXOS12.6.1以降
10307 Copper 10M Cable 10G SFP+ Cu direct attached passive twin-ax
copper cable with link lengths of 10m
EXOS12.6.1以降
X670V-48xのみ
1G SFP 10051H 1000BASE-SX SFP, Hi 1000BASE-SX SFP, MMF 220 & 550 meters, LC
connector, Industrial Temp
EXOS12.6.1以降
10052H 1000BASE-LX SFP, Hi 1000BASE-LX SFP, MMF 220 & 550 meters, SMF
10km, LC connector, Industrial Temp
EXOS12.6.1以降
10053H 1000BASE-ZX SFP, Hi 1000BASE-ZX SFP, SMF 70km, LC connector,
Industrial Temp
EXOS12.6.1以降
10070H 10/100/1000BASE-T SFP, Hi 10/100/1000BASE-T SFP module, CAT5 cable
100m link, RJ45-connector for Giga Bit Ethernet
SFP Port, Industrial Temp
EXOS15.2以降
1Gのみ(10/100利用不可)

36. ©2018 Extreme Networks, Inc. All rights reserved
Summit X620 シリーズ

37. ©2018 Extreme Networks, Inc. All rights reserved

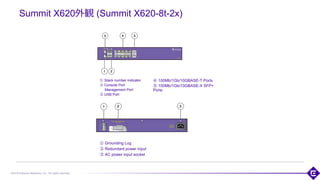

Summit X620外観 (Summit X620-8t-2x)
① Stack number indicator
② Console Port
Management Port
③ USB Port
① Grounding Lug
② Redundant power input
③ AC power input socket
④ 100Mb/1Gb/10GBASE-T Ports
⑤ 100Mb/1Gb/10GBASE-X SFP+
Ports

38. ©2018 Extreme Networks, Inc. All rights reserved

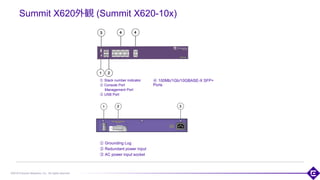

Summit X620外観 (Summit X620-10x)
① Stack number indicator
② Console Port
Management Port
③ USB Port
38
① Grounding Lug
② Redundant power input
③ AC power input socket
④ 100Mb/1Gb/10GBASE-X SFP+
Ports

39. ©2018 Extreme Networks, Inc. All rights reserved

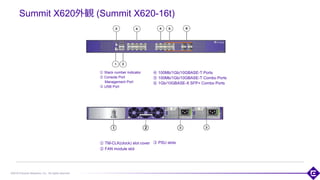

Summit X620外観 (Summit X620-16t)
① Stack number indicator
② Console Port
Management Port
③ USB Port
39
① TM-CLK(clock) slot cover
② FAN module slot
④ 100Mb/1Gb/10GBASE-T Ports
⑤ 100Mb/1Gb/10GBASE-T Combo Ports
⑥ 1Gb/10GBASE-X SFP+ Combo Ports
③ PSU slots

40. ©2018 Extreme Networks, Inc. All rights reserved
Summit X620外観 (Summit X620-16x)
① Stack number indicator
② Console Port
Management Port
③ USB Port
40
① TM-CLK(clock) slot cover
② FAN module slot
④ 100Mb/1Gb/10GBASE-X SFP+ Ports
③ PSU slots

41. ©2018 Extreme Networks, Inc. All rights reserved

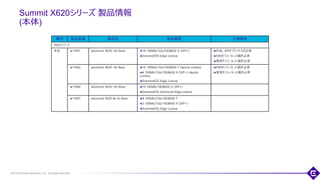

Summit X620シリーズ 製品情報
(本体)
41
種別 製品型番 製品名 製品概要 注意事項
X620シリーズ
本体 17401 Summit X620-16x-Base 16 100Mb/1Gb/10GBASE-X (SFP+)
ExtremeXOS Edge License
別途、SFPオプティクスが必須
FANモジュール x1選択必須
電源モジュール x1選択必須
17402 Summit X620-16t-Base 16 100Mb/1Gb/10GBASE-T (4ports combo)
4 100Mb/1Gb/10GBASE-X (SFP+) (4ports
combo)
ExtremeXOS Edge License
FANモジュール x1選択必須
電源モジュール x1選択必須
17404 Summit X620-10x-Base 10 100Mb/10GBASE-X (SFP+)
ExtremeXOS Advanced Edge License
17405 Summit X620-8t-2x-Base 8 100Mb/1Gb/10GBASE-T
2 100Mb/1Gb/10GBASE-X (SFP+)
ExtremeXOS Edge License

42. ©2018 Extreme Networks, Inc. All rights reserved

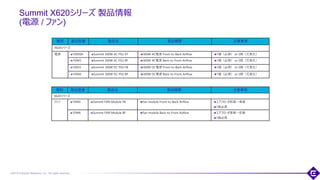

Summit X620シリーズ 製品情報
(電源 / ファン)
42
種別 製品型番 製品名 製品概要 注意事項
X620シリーズ
電源 10930A Summit 300W AC PSU XT 300W AC電源 Front-to-Back Airflow 1個（必須） or 2個（冗長化）
10943 Summit 300W AC PSU BF 300W AC電源 Back-to-Front Airflow 1個（必須） or 2個（冗長化）
10933 Summit 300W DC PSU FB 300W DC電源 Front-to-Back Airflow 1個（必須） or 2個（冗長化）
10944 Summit 300W DC PSU BF 300W DC電源 Back-to-Front Airflow 1個（必須） or 2個（冗長化）
種別 製品型番 製品名 製品概要 注意事項
X620シリーズ
ファン 10945 Summit FAN Module FB Fan module Front-to-Back Airflow エアフローが前面→背面
1個必須
10946 Summit FAN Module BF Fan module Back-to-Front Airflow エアフローが背面→前面
1個必須

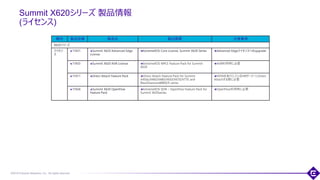

43. ©2018 Extreme Networks, Inc. All rights reserved
Summit X620シリーズ 製品情報
(ライセンス)
43
種別 製品型番 製品名 製品概要 注意事項
X620シリーズ
ライセン
ス
17431 Summit X620 Advanced Edge
License
ExtremeXOS Core License, Summit X630 Series Advanced Edgeライセンスへのupgrade
17433 Summit X620 AVB License ExtremeXOS MPLS Feature Pack for Summit
X630
AVB利用時に必要
11011 Direct Attach Feature Pack Direct Attach Feature Pack for Summit
X450a/X460/X480/X650/X670/X770 and
BlackDiamond8800/X series
VEPAを実行しているVMサーバーにDirect
Attachする際に必要
17434 Summit X620 OpenFlow
Feature Pack
ExtremeXOS SDN – OpenFlow Feature Pack for
Summit X620series
OpenFlow利用時に必要

44. ©2018 Extreme Networks, Inc. All rights reserved
Summit X620シリーズ 製品情報
(インターフェイスモジュール)
44
種別 製品型番 製品名 製品概要 注意事項
X620シリーズ
10G
SFP+
10301 SR SFP+ 10GBASE-SR SFP+, 850nm, LC
Connector, transmission length of up to 300m on
MMF
EXOS21.1以降
10302 LR SFP+ 10GBASE-LR SFP+, 1310nm, LC
Connector, transmission length of up to 10km on
SMF
EXOS21.1以降
10309 ER SFP+ 10GBASE-ER SFP+, 1550nm, LC
Connector, transmission length of up to 40km on
SMF
EXOS21.1以降
10303 SFP+ LRM Module 10 Gigabit Ethernet SFP+ module, 1310nm,
legacy MMF 220m link, LC connector
EXOS21.1以降
コンボポートのみ利用可能
10310 SFP+ ZR 10Gb Ethernet SFP+, ZR, 1550nm, SMF 10km, LC
connector
EXOS21.1以降
10325 SFP+ tunable DWDM 10Gb SFP+ Tunable DWDM, 80km EXOS21.1以降
10304 Copper 1M Cable 10G SFP+ Cu direct attached passive twin-ax
copper cable with link lengths of 1m
EXOS21.1以降
10305 Copper 3M Cable 10G SFP+ Cu direct attached passive twin-ax
copper cable with link lengths of 3m
EXOS21.1以降
10306 Copper 5M Cable 10G SFP+ Cu direct attached passive twin-ax
copper cable with link lengths of 5m
EXOS21.1以降
10307 Copper 10M Cable 10G SFP+ Cu direct attached passive twin-ax
copper cable with link lengths of 10m
EXOS21.1以降
X620-16tのコンボポートのみ利用可能

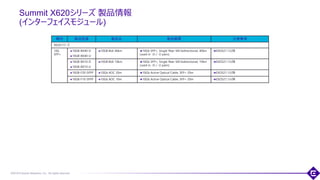

45. ©2018 Extreme Networks, Inc. All rights reserved
Summit X620シリーズ 製品情報
(インターフェイスモジュール)
45
種別 製品型番 製品名 製品概要 注意事項
X620シリーズ
10G
SFP+
10GB-BX40-D
10GB-BX40-U
10GB Bidi 40km 10Gb SFP+, Single fiber SM bidirectional, 40km
(used in -D / -U pairs)
EXOS21.1以降
10GB-BX10-D
10GB-BX10-U
10GB Bidi 10km 10Gb SFP+, Single fiber SM bidirectional, 10km
(used in -D / -U pairs)
EXOS21.1以降
10GB-F20-SFPP 10Gb AOC 20m 10Gb Active Optical Cable, SFP+ 20m EXOS21.1以降
10GB-F10-SFPP 10Gb AOC 10m 10Gb Active Optical Cable, SFP+ 20m EXOS21.1以降

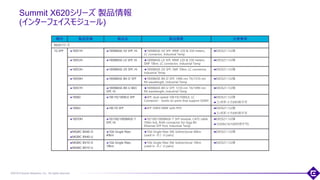

46. ©2018 Extreme Networks, Inc. All rights reserved
Summit X620シリーズ 製品情報
(インターフェイスモジュール)
46
種別 製品型番 製品名 製品概要 注意事項
X620シリーズ
1G SFP 10051H 1000BASE-SX SFP, Hi 1000BASE-SX SFP, MMF 220 & 550 meters,
LC connector, Industrial Temp
EXOS21.1以降
10052H 1000BASE-LX SFP, Hi 1000BASE-LX SFP, MMF 220 & 550 meters,
SMF 10km, LC connector, Industrial Temp
EXOS21.1以降
10053H 1000BASE-ZX SFP, Hi 1000BASE-ZX SFP, SMF 70km, LC connector,
Industrial Temp
EXOS21.1以降
10056H 1000BASE-BX-D SFP 1000BASE-BX-D SFP, 1490-nm TX/1310-nm
RX wavelength, Industrial Temp
EXOS21.1以降
10057H 1000BASE-BX-U BiDi
SFP, Hi
1000BASE-BX-U SFP, 1310-nm TX/1490-nm
RX wavelength, Industrial Temp
EXOS21.1以降
10060 100 FX/1000LX SFP SFP, dual-speed 100 FX/1000LX, LC
Connector - works on ports that support SGMII
EXOS21.1以降
コンボポートでの利用不可
10063 100 FX SFP SFP 100FX MMF with PHY EXOS21.1以降
コンボポートでの利用不可
10070H 10/100/1000BASE-T
SFP, Hi
10/100/1000BASE-T SFP module, CAT5 cable
100m link, RJ45-connector for Giga Bit
Ethernet SFP Port, Industrial Temp
EXOS21.1以降
1Gのみ(10/100利用不可)
MGBIC-BX40-D
MGBIC-BX40-U
1Gb Single fiber,
40km
1Gb Single fiber SM, bidirectional 40Km
(used in -D / -U pairs)
EXOS21.1以降
MGBIC-BX10-D
MGBIC-BX10-U
1Gb Single fiber,
10km
1Gb Single fiber SM, bidirectional 10Km
(used in -D / -U pairs)
EXOS21.1以降

47. ©2018 Extreme Networks, Inc. All rights reserved
Summit X480 シリーズ

48. ©2018 Extreme Networks, Inc. All rights reserved

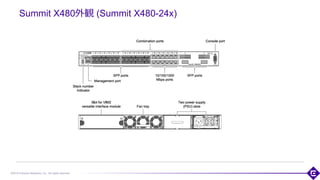

Summit X480外観 (Summit X480-24x)
48

49. ©2018 Extreme Networks, Inc. All rights reserved

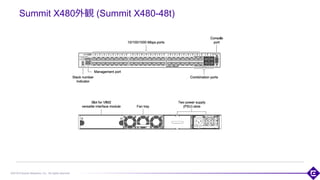

Summit X480外観 (Summit X480-48t)
49

50. ©2018 Extreme Networks, Inc. All rights reserved

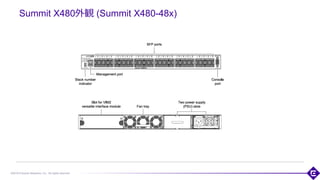

Summit X480外観 (Summit X480-48x)
50

51. ©2018 Extreme Networks, Inc. All rights reserved
Summit X480シリーズ 製品情報
(本体 / 電源 / ファン)
51
種別 製品型番 製品名 製品概要 注意事項
X480シリーズ
本体 16301 Summit X480-48t 48 10/100/1000BASE-T (4ports combo)
4 100/1000BASE-X (SFP) (4ports combo)
ExtremeXOS Advanced Edge License
FANモジュール x1選択必須
電源モジュール x1選択必須
16303 Summit X480-24x 24 100/1000BASE-X (SFP) (12ports combo)
12 10/100/1000BASE-T (12ports combo)
ExtremeXOS Advanced Edge License
別途、SFPオプティクスが必須
FANモジュール x1選択必須
電源モジュール x1選択必須
16304 Summit X480-48x 48 100/1000BASE-X (SFP)
ExtremeXOS Advanced Edge License
別途、SFPオプティクスが必須
FANモジュール x1選択必須
電源モジュール x1選択必須
種別 製品型番 製品名 製品概要 注意事項
X480シリーズ
電源 10917 Summit 450W AC PSU FB 450W AC電源 Front-to-Back Airflow 1個（必須） or 2個（冗長化）
10918 Summit 450W DC PSU BF 450W DC電源 Front-to-Back Airflow 1個（必須） or 2個（冗長化）
種別 製品型番 製品名 製品概要 注意事項
X480シリーズ
ファン 10916 Summit X650/X480 FAN
module
Fan module for Summit X650 / X480 series,
Back-to-Front Airflow
エアフローが背面→前面
1個必須

52. ©2018 Extreme Networks, Inc. All rights reserved
Summit X480シリーズ 製品情報
(拡張モジュール / スタッキングケーブル)
52
種別 製品型番 製品名 製品概要 注意事項
X480シリーズ
拡張
モジュー
ル
16311 VIM2-SummitStack 2 SummitStack stacking ports 別途、スタッキングケーブルが必須
16312 VIM2-10G4X 4 10GBASE-X XFP ports 別途、XFPオプティクスが必須
16313 VIM2-SummitStack128 2 64G Stacking ports 別途、スタッキングケーブルが必須
16315 VIM2-SummitStack-V80 2 40G Stacking ports 別途、スタッキングケーブルが必須
17121 VIM3-40G4x 4 40GBASE-X QSFP+ ports 別途、SFPオプティクスが必須
種別 製品型番 製品名 製品概要 注意事項
X480シリーズ
スタッキ
ングケー
ブル
16105 Stacking Cable 5.0M Summit Stacking Cable 5.0M 16311用
16106 Stacking Cable 0.5M Summit Stacking Cable 0.5M 16311用
16107 Stacking Cable 1.5M Summit Stacking Cable 1.5M 16311用
16108 Stacking Cable 3.0M Summit Stacking Cable 3.0M 16311用
17026 Stacking Cable 128G/64G,
1.0M
Conversion cable for SummitStack256 and
SummitStack128, 1.0M
16313/16315用
17030 Stacking Cable 64G, 1.0M SummitStack128 Stacking Cable, 1.0M 16313/16315用

53. ©2018 Extreme Networks, Inc. All rights reserved
Summit X480シリーズ 製品情報
(ライセンス)
53
種別 製品型番 製品名 製品概要 注意事項
X480シリーズ
ライセン
ス
16321 Summit X480 Core License ExtremeXOS Core License, Summit X480 Series OSPFv2-Full, OSPFv3-Full, BGPv4/v6
IS-ISv4/v6,
PIM-DM, PIM-SM-Full,
EAPS-Full
16322 Summit X480 MPLS Feature
Pack
ExtremeXOS MPLS Feature Pack for Summit
X480
MPLS利用時に必要
11011 Direct Attach Feature Pack Direct Attach Feature Pack for Summit
X450a/X460/X480/X650/X670/X770 and
BlackDiamond8800/X series
VEPAを実行しているVMサーバーにDirect
Attachする際に必要
16323 Summit X480 OpenFlow
Feature Pack
ExtremeXOS SDN – OpenFlow Feature Pack for
Summit X480 series
OpenFlow利用時に必要

54. ©2018 Extreme Networks, Inc. All rights reserved
Summit X480シリーズ 製品情報
(インターフェイスモジュール)
54
種別 製品型番 製品名 製品概要 注意事項
X480シリーズ
40G
QSFP+
10311 0.5m QSFP+ Passive
Copper
40GbE QSFP+ passive copper cable, 0.5m EXOS12.5.3以降(VIM3-40G4x利用)
10312 1.0m QSFP+ Passive
Copper
40GbE QSFP+ passive copper cable, 1.0m EXOS12.5.3以降(VIM3-40G4x利用)
10313 3.0m QSFP+ Passive
Copper 26AWG
40GbE QSFP+ passive copper cable, 3.0m EXOS12.5.3以降(VIM3-40G4x利用)
10323 5.0m QSFP+ Passive
Copper
40GbE QSFP+ passive copper cable, 5.0m EXOS15.1.1以降(VIM3-40G4x利用)
10321 3.0m QSFP+ to 4xSFP+ QSFP+ to 4xSFP+ fan-out copper cable, 3.0m EXOS15.1.1以降(VIM3-40G4x利用)
10322 5.0m QSFP+ to 4xSFP+ QSFP+ to 4xSFP+ fan-out copper cable, 5.0m EXOS15.1.1以降(VIM3-40G4x利用)
10315 10m QSFP+ to 4xSFP+ QSFP+ to 4xSFP+ fan-out copper cable, 10m EXOS12.5.3以降(VIM3-40G4x利用)
10316 20m QSFP+ to 4xSFP+ QSFP+ to 4xSFP+ fan-out copper cable, 20m EXOS15.1.1以降(VIM3-40G4x利用)
10318 100M QSFP+ to 4xSFP+ QSFP+ to 4xSFP+ fan-out copper cable, 100m EXOS12.5.3以降(VIM3-40G4x利用)
10319 QSFP+ SR4 module 40 Gigabit Ethernet QSFP+ SR4 optical module,
MPO connector, 100m link length
EXOS15.2.2以降(VIM3-40G4x利用)
10320 QSFP+ LR4 module 40 Gigabit Ethernet QSFP+ LR4 optical module,
LC connectors, 10km SMF link length
EXOS15.2.1以降(VIM3-40G4x利用)

55. ©2018 Extreme Networks, Inc. All rights reserved

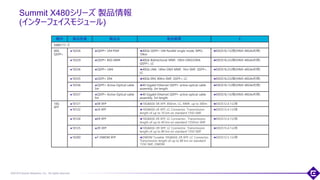

Summit X480シリーズ 製品情報
(インターフェイスモジュール)
55
種別 製品型番 製品名 製品概要 E
X480シリーズ
40G
QSFP+
10326 QSFP+ LR4 PSM 40Gb QSFP+ LR4 Parallel single mode, MPO,
10km
EXOS16.1以降(VIM3-40G4x利用)
10329 QSFP+ BiDi MMF 40Gb Bidirectional MMF, 100m OM3/OM4,
QSFP+, LC
EXOS16.2以降(VIM3-40G4x利用)
10334 QSFP+ LM4 40Gb LM4, 140m OM3 MMF, 1Km SMF, QSFP+,
LC
EXOS16.2以降(VIM3-40G4x利用)
10335 QSFP+ ER4 40Gb ER4, 40Km SMF, QSFP+, LC EXOS16.2以降(VIM3-40G4x利用)
10336 QSFP+ Active Optical cable
3m
40 Gigabit Ethernet QSFP+ active optical cable
assembly, 3m length.
EXOS16.1以降(VIM3-40G4x利用)
10337 QSFP+ Active Optical cable
5m
40 Gigabit Ethernet QSFP+ active optical cable
assembly, 5m length.
EXOS16.1以降(VIM3-40G4x利用)
10G
XFP
10121 SR XFP 10GBASE-SR XFP, 850nm, LC, MMF, up to 300m EXOS12.4.1以降
10122 LR XFP 10GBASE-LR XFP, LC Connector, Transmission
length of up to 10 km on standard 1550 SMF
EXOS12.4.1以降
10124 ER XFP 10GBASE-ER XFP, LC Connector, Transmission
length of up to 40 km on standard 1550nm SMF
EXOS12.4.1以降
10125 ZR XFP 10GBASE-ZR XFP, LC Connector, Transmission
length of up to 80 km on standard 1550 SMF
EXOS15.4.1以降
10200 T-DWDM XFP DWDM Tunable 10GBASE-ZR XFP, LC Connector,
Transmission length of up to 80 km on standard
1550 SMF, DWDM
EXOS12.5.1以降

56. ©2018 Extreme Networks, Inc. All rights reserved
Summit X480シリーズ 製品情報
(インターフェイスモジュール)
56

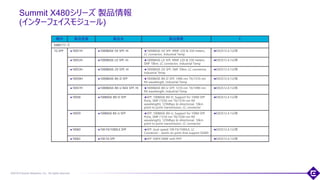

種別 製品型番 製品名 製品概要 E
X480シリーズ
1G SFP 10051H 1000BASE-SX SFP, Hi 1000BASE-SX SFP, MMF 220 & 550 meters,
LC connector, Industrial Temp
EXOS12.4.1以降
10052H 1000BASE-LX SFP, Hi 1000BASE-LX SFP, MMF 220 & 550 meters,
SMF 10km, LC connector, Industrial Temp
EXOS12.4.1以降
10053H 1000BASE-ZX SFP, Hi 1000BASE-ZX SFP, SMF 70km, LC connector,
Industrial Temp
EXOS12.4.1以降
10056H 1000BASE-BX-D SFP 1000BASE-BX-D SFP, 1490-nm TX/1310-nm
RX wavelength, Industrial Temp
EXOS12.4.1以降
10057H 1000BASE-BX-U BiDi SFP, Hi 1000BASE-BX-U SFP, 1310-nm TX/1490-nm
RX wavelength, Industrial Temp
EXOS12.4.1以降
10058 100BASE-BX-D SFP SFP, 100BASE-BX-D, Support for 100M SFP
Ports, SMF (1550-nm TX/1310-nm RX
wavelength), 125Mbps bi-directional, 10km
point to point transmission, LC connector
EXOS12.4.1以降
10059 100BASE BX-U SFP SFP, 100BASE-BX-U, Support for 100M SFP
Ports, SMF (1310-nm TX/1550-nm RX
wavelength), 125Mbps bi-directional, 10km
point to point transmission, LC connector
EXOS12.4.1以降
10060 100 FX/1000LX SFP SFP, dual-speed 100 FX/1000LX, LC
Connector - works on ports that support SGMII
EXOS12.4.1以降
10063 100 FX SFP SFP 100FX MMF with PHY EXOS12.4.1以降

57. ©2018 Extreme Networks, Inc. All rights reserved
Summit X480シリーズ 製品情報
(インターフェイスモジュール)
57
種別 製品型番 製品名 製品概要 E
X480シリーズ
1G SFP 10064 LX100 SFP SFP, 1000BASE LX100 Extra long distance
SMF 100 Km/30 dB budget, LC connector
EXOS12.4.1以降
10066 100BASE LX10 SFP SFP, 100BASE LX10 SFP, Support for 100M
SFP ports, 125Mbps with transmission distance
of 10km, SMF, LC connector
EXOS12.4.1以降
10067 100BASE FX SFP SFP, 100BASE FX MMF SFP, Support for
100M SFP ports, (1310-nm, 125Mbps, 2km
multimode transmission) LC connector
EXOS12.4.1以降
10070H 10/100/1000BASE-T SFP, Hi 10/100/1000BASE-T SFP module, CAT5 cable
100m link, RJ45-connector for Giga Bit
Ethernet SFP Port, Industrial Temp
EXOS15.2以降

58. ©2018 Extreme Networks, Inc. All rights reserved
Summit X460-G2 シリーズ

59. ©2018 Extreme Networks, Inc. All rights reserved

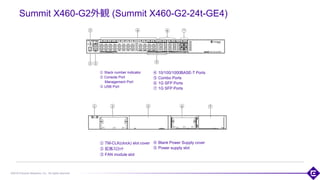

Summit X460-G2外観 (Summit X460-G2-24t-GE4)
① Stack number indicator
② Console Port
Management Port
③ USB Port
59
① TM-CLK(clock) slot cover
② 拡張スロット
③ FAN module slot
④ 10/100/1000BASE-T Ports
⑤ Combo Ports
⑥ 1G SFP Ports
⑦ 1G SFP Ports
④ Blank Power Supply cover
⑤ Power supply slot

60. ©2018 Extreme Networks, Inc. All rights reserved

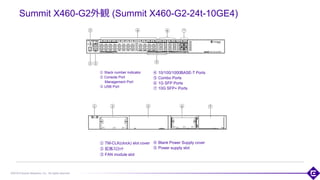

Summit X460-G2外観 (Summit X460-G2-24t-10GE4)
① Stack number indicator
② Console Port
Management Port
③ USB Port
60
① TM-CLK(clock) slot cover
② 拡張スロット
③ FAN module slot
④ 10/100/1000BASE-T Ports
⑤ Combo Ports
⑥ 1G SFP Ports
⑦ 10G SFP+ Ports
④ Blank Power Supply cover
⑤ Power supply slot

61. ©2018 Extreme Networks, Inc. All rights reserved
Summit X460-G2外観 (Summit X460-G2-24x-10GE4)
① Stack number indicator
② Console Port
Management Port
③ USB Port
61
① TM-CLK(clock) slot cover
② 拡張スロット
③ FAN module slot
④ 10/100/1000BASE-X Ports
⑤ Combo Ports
⑥ 10/100/1000BASE-T Ports
⑦ 10G SFP+ Ports
④ Blank Power Supply cover
⑤ Power supply slot

62. ©2018 Extreme Networks, Inc. All rights reserved

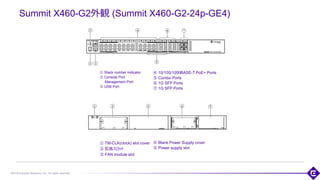

Summit X460-G2外観 (Summit X460-G2-24p-GE4)
① Stack number indicator
② Console Port
Management Port
③ USB Port
62
① TM-CLK(clock) slot cover
② 拡張スロット
③ FAN module slot
④ 10/100/1000BASE-T PoE+ Ports
⑤ Combo Ports
⑥ 1G SFP Ports
⑦ 1G SFP Ports
④ Blank Power Supply cover
⑤ Power supply slot

63. ©2018 Extreme Networks, Inc. All rights reserved
Summit X460-G2外観 (Summit X460-G2-24p-10GE4)
① Stack number indicator
② Console Port
Management Port
③ USB Port
63
④ 10/100/1000BASE-T PoE+ Ports
⑤ Combo Ports
⑥ 1G SFP Ports
⑦ 10G SFP+ Ports
① TM-CLK(clock) slot cover
② 拡張スロット
③ FAN module slot
④ Blank Power Supply cover
⑤ Power supply slot

64. ©2018 Extreme Networks, Inc. All rights reserved

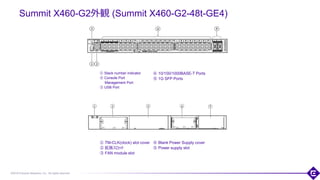

Summit X460-G2外観 (Summit X460-G2-48t-GE4)
① Stack number indicator
② Console Port
Management Port
③ USB Port
64
④ 10/100/1000BASE-T Ports
⑤ 1G SFP Ports
④ Blank Power Supply cover
⑤ Power supply slot
① TM-CLK(clock) slot cover
② 拡張スロット
③ FAN module slot

65. ©2018 Extreme Networks, Inc. All rights reserved

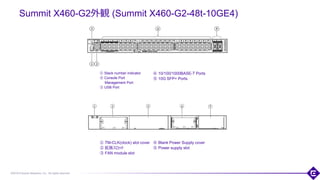

Summit X460-G2外観 (Summit X460-G2-48t-10GE4)
① Stack number indicator
② Console Port
Management Port
③ USB Port
65
④ 10/100/1000BASE-T Ports
⑤ 10G SFP+ Ports
④ Blank Power Supply cover
⑤ Power supply slot
① TM-CLK(clock) slot cover
② 拡張スロット
③ FAN module slot

66. ©2018 Extreme Networks, Inc. All rights reserved

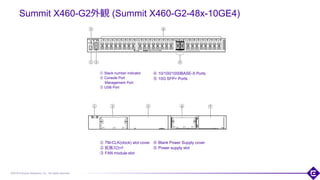

Summit X460-G2外観 (Summit X460-G2-48x-10GE4)
① Stack number indicator
② Console Port
Management Port
③ USB Port
66
④ 10/100/1000BASE-X Ports
⑤ 10G SFP+ Ports
④ Blank Power Supply cover
⑤ Power supply slot
① TM-CLK(clock) slot cover
② 拡張スロット
③ FAN module slot

67. ©2018 Extreme Networks, Inc. All rights reserved

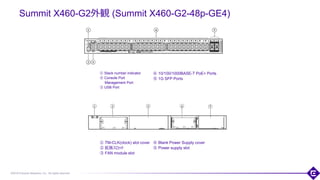

Summit X460-G2外観 (Summit X460-G2-48p-GE4)
① Stack number indicator
② Console Port
Management Port
③ USB Port
67
④ 10/100/1000BASE-T PoE+ Ports
⑤ 1G SFP Ports
④ Blank Power Supply cover
⑤ Power supply slot
① TM-CLK(clock) slot cover
② 拡張スロット
③ FAN module slot

68. ©2018 Extreme Networks, Inc. All rights reserved

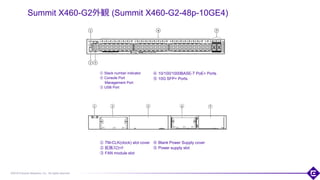

Summit X460-G2外観 (Summit X460-G2-48p-10GE4)
① Stack number indicator
② Console Port
Management Port
③ USB Port
68
④ 10/100/1000BASE-T PoE+ Ports
⑤ 10G SFP+ Ports
④ Blank Power Supply cover
⑤ Power supply slot
① TM-CLK(clock) slot cover
② 拡張スロット
③ FAN module slot

69. ©2018 Extreme Networks, Inc. All rights reserved

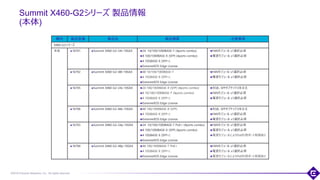

Summit X460-G2シリーズ 製品情報
(本体)
69

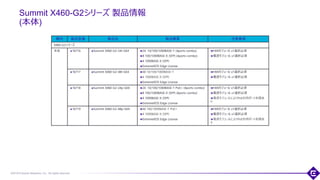

種別 製品型番 製品名 製品概要 注意事項
X460-G2シリーズ
本体 16701 Summit X460-G2-24t-10GE4 24 10/100/1000BASE-T (4ports combo)
8 100/1000BASE-X (SFP) (4ports combo)
4 10GBASE-X (SFP+)
ExtremeXOS Edge License
FANモジュール x1選択必須
電源モジュール x1選択必須
16702 Summit X460-G2-48t-10GE4 48 10/100/1000BASE-T
4 10GBASE-X (SFP+)
ExtremeXOS Edge License
FANモジュール x1選択必須
電源モジュール x1選択必須
16705 Summit X460-G2-24x-10GE4 24 100/1000BASE-X (SFP) (4ports combo)
8 10/100/1000BASE-T (4ports combo)
4 10GBASE-X (SFP+)
ExtremeXOS Edge License
別途、SFPオプティクスを注文
FANモジュール x1選択必須
電源モジュール x1選択必須
16706 Summit X460-G2-48x-10GE4 48 100/1000BASE-X (SFP)
4 10GBASE-X (SFP+)
ExtremeXOS Edge License
別途、SFPオプティクスを注文
FANモジュール x1選択必須
電源モジュール x1選択必須
16703 Summit X460-G2-24p-10GE4 24 10/100/1000BASE-T PoE+ (4ports combo)
8 100/1000BASE-X (SFP) (4ports combo)
4 10GBASE-X (SFP+)
ExtremeXOS Edge License
FANモジュール x1選択必須
電源モジュール x1選択必須
電源モジュールによりPoE利用ポート制限あり
16704 Summit X460-G2-48p-10GE4 48 100/1000BASE-T PoE+
4 10GBASE-X (SFP+)
ExtremeXOS Edge License
FANモジュール x1選択必須
電源モジュール x1選択必須
電源モジュールによりPoE利用ポート制限あり

70. ©2018 Extreme Networks, Inc. All rights reserved
Summit X460-G2シリーズ 製品情報
(本体)
70
種別 製品型番 製品名 製品概要 注意事項
X460-G2シリーズ
本体 16716 Summit X460-G2-24t-GE4 24 10/100/1000BASE-T (4ports combo)
8 100/1000BASE-X (SFP) (4ports combo)
4 1000BASE-X (SFP)
ExtremeXOS Edge License
FANモジュール x1選択必須
電源モジュール x1選択必須
16717 Summit X460-G2-48t-GE4 48 10/100/1000BASE-T
4 1000BASE-X (SFP)
ExtremeXOS Edge License
FANモジュール x1選択必須
電源モジュール x1選択必須
16718 Summit X460-G2-24p-GE4 24 10/100/1000BASE-T PoE+ (4ports combo)
8 100/1000BASE-X (SFP) (4ports combo)
4 1000BASE-X (SFP)
ExtremeXOS Edge License
FANモジュール x1選択必須
電源モジュール x1選択必須
電源モジュールによりPoE利用ポート制限あ
り
16719 Summit X460-G2-48p-GE4 48 100/1000BASE-T PoE+
4 1000BASE-X (SFP)
ExtremeXOS Edge License
FANモジュール x1選択必須
電源モジュール x1選択必須
電源モジュールによりPoE利用ポート制限あ
り

71. ©2018 Extreme Networks, Inc. All rights reserved

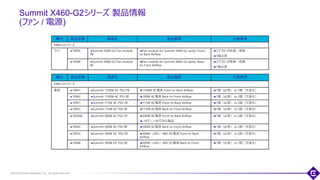

Summit X460-G2シリーズ 製品情報
(ファン / 電源)
71
種別 製品型番 製品名 製品概要 注意事項
X460-G2シリーズ
電源 10941 Summit 1100W AC PSU FB 1100W AC電源 Front-to-Back Airflow 1個（必須） or 2個（冗長化）
10942 Summit 1100W AC PSU BF 100W AC電源 Back-to-Front Airflow 1個（必須） or 2個（冗長化）
10951 Summit 715W AC PSU FB 715W AC電源 Front-to-Back Airflow 1個（必須） or 2個（冗長化）
10952 Summit 715W AC PSU BF 715W AC電源 Back-to-Front Airflow 1個（必須） or 2個（冗長化）
10930A Summit 300W AC PSU XT 300W AC電源 Front-to-Back Airflow
-10℃～+50℃対応製品
1個（必須） or 2個（冗長化）
10943 Summit 300W AC PSU BF 300W AC電源 Back-to-Front Airflow 1個（必須） or 2個（冗長化）
10933 Summit 300W DC PSU FB 300W +24V / -48V DC電源 Front-to-Back
Airflow
1個（必須） or 2個（冗長化）
10944 Summit 300W DC PSU BF 300W +24V / -48V DC電源 Back-to-Front
Airflow
1個（必須） or 2個（冗長化）
種別 製品型番 製品名 製品概要 注意事項
X460-G2シリーズ
ファン 10945 Summit X460-G2 Fan module
FB
Fan module for Summit X460-G2 series, Front-
to-Back Airflow
エアフローが前面→背面
1個必須
10946 Summit X460-G2 Fan module
BF
Fan module for Summit X460-G2 series, Back-
to-Front Airflow
エアフローが背面→前面
1個必須

72. ©2018 Extreme Networks, Inc. All rights reserved
Summit X460-G2シリーズ 製品情報
(拡張モジュール / スタッキングケーブル)
72
種別 製品型番 製品名 製品概要 注意事項
X460-G2シリーズ
拡張
モジュー
ル
16710 Summit X460-G2 VIM-2q 2 40GBASE-X ports unpopulated QSFP+ 別途、SFPオプティクスが必須
16711 Summit X460-G2 VIM-2x 2 10GBASE-X ports unpopulated SFP+ 別途、SFPオプティクスが必須
16712 Summit X460-G2 VIM-2t 2 10GBASE-T ports
16713 Summit X460-G2 VIM-2ss 2 ports of Extreme's SummitStack 別途、スタッキングケーブルが必須
種別 製品型番 製品名 製品概要 注意事項
X460-G2シリーズ
スタッキ
ングケー
ブル
16105 Stacking Cable 5.0M Summit Stacking Cable 5.0M 16311/16713用
16106 Stacking Cable 0.5M Summit Stacking Cable 0.5M 16311/16713用
16107 Stacking Cable 1.5M Summit Stacking Cable 1.5M 16311/16713用
16108 Stacking Cable 3.0M Summit Stacking Cable 3.0M 16311/16713用

73. ©2018 Extreme Networks, Inc. All rights reserved
Summit X460-G2シリーズ 製品情報
(PTP Clocking)
73
種別 製品型番 製品名 製品概要 注意事項
X460-G2シリーズ
TM-CLK 16715 Summit X460-G2 TM-CLK  the hardware for SyncE and 1588 PTP clocking
with 2 ports of mini-BNC connectors for clocking
outputs
別途、ライセンスを注文

74. ©2018 Extreme Networks, Inc. All rights reserved

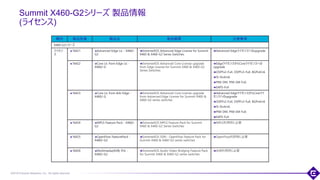

Summit X460-G2シリーズ 製品情報
(ライセンス)
74
種別 製品型番 製品名 製品概要 注意事項
X460-G2シリーズ
ライセン
ス
16421 Advanced Edge Lic - X460/-
G2
ExtremeXOS Advanced Edge License for Summit
X460 & X460-G2 Series Switches
Advanced Edgeライセンスへのupgrade
16422 Core Lic from Edge Lic -
X460/-G
ExtremeXOS Advanced Core License upgrade
from Edge License for Summit X460 & X460-G2
Series Switches
EdgeライセンスからCoreライセンスへの
upgrade
OSPFv2-Full, OSPFv3-Full, BGPv4/v6
IS-ISv4/v6,
PIM-DM, PIM-SM-Full,
EAPS-Full
16423 Core Lic from Adv Edge -
X460/-G
ExtremeXOS Advanced Core License upgrade
from Advanced Edge License for Summit X460 &
X460-G2 series switches
Advanced EdgeライセンスからCoreライ
センスへのupgrade
OSPFv2-Full, OSPFv3-Full, BGPv4/v6
IS-ISv4/v6,
PIM-DM, PIM-SM-Full,
EAPS-Full
16424 MPLS Feature Pack - X460/-
G2
ExtremeXOS MPLS Feature Pack for Summit
X460 & X460-G2 Series Switches
MPLS利用時に必要
16425 OpenFlow FeaturePack -
X460/-G2
ExtremeXOS SDN - OpenFlow Feature Pack for
Summit X460 & X460-G2 series switches
OpenFlow利用時に必要
16426 Multimedia(AVB) Pck -
X460/-G2
ExtremeXOS Audio Video Bridging Feature Pack
for Summit X460 & X460-G2 series switches
AVB利用時に必要

75. ©2018 Extreme Networks, Inc. All rights reserved

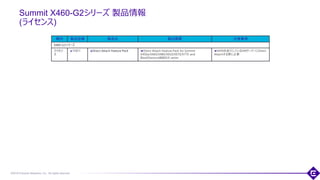

Summit X460-G2シリーズ 製品情報
(ライセンス)
75
種別 製品型番 製品名 製品概要 注意事項
X460-G2シリーズ
ライセン
ス
11011 Direct Attach Feature Pack Direct Attach Feature Pack for Summit
X450a/X460/X480/X650/X670/X770 and
BlackDiamond8800/X series
VEPAを実行しているVMサーバーにDirect
Attachする際に必要

76. ©2018 Extreme Networks, Inc. All rights reserved
Summit X460-G2シリーズ 製品情報
(POE Power Budget)
76
製品名 1 PSU@715W 1 PSU@1100W 2PSUs@715W 1PSU@715W
1PSU@1100W
2PSUs@1100W
X460-G2-24p-10GE4 16prots@30W
24ports@15.4W
24ports@30W
24ports@15.4W
24ports@30W
24ports@15.4W
24ports@30W
24ports@15.4W
24ports@30W
24ports@15.4W
X460-G2-48p-10GE4 16ports@30W
32ports@15.4W
28ports@30W
48ports@15.4W
34ports@30W
48ports@15.4W
45ports@30W
48ports@15.4W
48ports@30W
48ports@15.4W
X460-G2-24p-GE4 16ports@30W
24ports@15.4W
24ports@30W
24ports@15.4W
24ports@30W
24ports@15.4W
24ports@30W
24ports@15.4W
24ports@30W
24ports@15.4W
X460-G2-48p-GE4 16ports@30W
32ports@15.4W
28ports@30W
48ports@15.4W
34ports@30W
48ports@15.4W
45ports@30W
48ports@15.4W
48ports@30W
48ports@15.4W

77. ©2018 Extreme Networks, Inc. All rights reserved

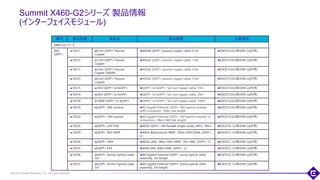

Summit X460-G2シリーズ 製品情報
(インターフェイスモジュール)
77
種別 製品型番 製品名 製品概要 注意事項
X460-G2シリーズ
40G
QSFP+
10311 0.5m QSFP+ Passive
Copper
40GbE QSFP+ passive copper cable, 0.5m EXOS15.6以降(VIM-2q利用)
10312 1.0m QSFP+ Passive
Copper
40GbE QSFP+ passive copper cable, 1.0m EXOS15.6以降(VIM-2q利用)
10313 3.0m QSFP+ Passive
Copper 26AWG
40GbE QSFP+ passive copper cable, 3.0m EXOS15.6以降(VIM-2q利用)
10323 5.0m QSFP+ Passive
Copper
40GbE QSFP+ passive copper cable, 5.0m EXOS15.6以降(VIM-2q利用)
10315 10m QSFP+ to 4xSFP+ QSFP+ to 4xSFP+ fan-out copper cable, 10m EXOS15.6以降(VIM-2q利用)
10316 20m QSFP+ to 4xSFP+ QSFP+ to 4xSFP+ fan-out copper cable, 20m EXOS15.6以降(VIM-2q利用)
10318 100M QSFP+ to 4xSFP+ QSFP+ to 4xSFP+ fan-out copper cable, 100m EXOS15.6以降(VIM-2q利用)
10319 QSFP+ SR4 module 40 Gigabit Ethernet QSFP+ SR4 optical module,
MPO connector, 100m link length
EXOS15.6以降(VIM-2q利用)
10320 QSFP+ LR4 module 40 Gigabit Ethernet QSFP+ LR4 optical module, LC
connectors, 10km SMF link length
EXOS15.6以降(VIM-2q利用)
10326 QSFP+ LR4 PSM 40Gb QSFP+ LR4 Parallel single mode, MPO, 10km EXOS16.1以降(VIM-2q利用)
10329 QSFP+ BiDi MMF 40Gb Bidirectional MMF, 100m OM3/OM4, QSFP+,
LC
EXOS21.1以降(VIM-2q利用)
10334 QSFP+ LM4 40Gb LM4, 140m OM3 MMF, 1Km SMF, QSFP+, LC EXOS21.1以降(VIM-2q利用)
10335 QSFP+ ER4 40Gb ER4, 40Km SMF, QSFP+, LC EXOS21.1以降(VIM-2q利用)
10336 QSFP+ Active Optical cable
3m
40 Gigabit Ethernet QSFP+ active optical cable
assembly, 3m length.
EXOS16.1以降(VIM-2q利用)
10337 QSFP+ Active Optical cable
5m
40 Gigabit Ethernet QSFP+ active optical cable
assembly, 5m length.
EXOS16.1以降(VIM-2q利用)

78. ©2018 Extreme Networks, Inc. All rights reserved
Summit X460-G2シリーズ 製品情報
(インターフェイスモジュール)
78
種別 製品型番 製品名 製品概要 E
X460-G2シリーズ
10G
SFP+
10301 SR SFP+ 10GBASE-SR SFP+, 850nm, LC
Connector, transmission length of up to 300m on
MMF
EXOS15.6.1以降
10302 LR SFP+ 10GBASE-LR SFP+, 1310nm, LC
Connector, transmission length of up to 10km on
SMF
EXOS15.6.1以降
10309 ER SFP+ 10GBASE-ER SFP+, 1550nm, LC
Connector, transmission length of up to 40km on
SMF
EXOS15.6.1以降
10303 SFP+ LRM Module 10 Gigabit Ethernet SFP+ module, 1310nm,
legacy MMF 220m link, LC connector
EXOS15.6.1以降(VIM-2x利用)
10310 SFP+ ZR 10Gb Ethernet SFP+, ZR, 1550nm, SMF 10km, LC
connector
EXOS15.6.1以降
10325 SFP+ tunable DWDM 10Gb SFP+ Tunable DWDM, 80km EXOS15.6.1以降
10304 Copper 1M Cable 10G SFP+ Cu direct attached passive twin-ax
copper cable with link lengths of 1m
EXOS15.6.1以降
10305 Copper 3M Cable 10G SFP+ Cu direct attached passive twin-ax
copper cable with link lengths of 3m
EXOS15.6.1以降
10306 Copper 5M Cable 10G SFP+ Cu direct attached passive twin-ax
copper cable with link lengths of 5m
EXOS15.6.1以降
10307 Copper 10M Cable 10G SFP+ Cu direct attached passive twin-ax
copper cable with link lengths of 10m
EXOS15.6.1以降(VIM-2x利用)

79. ©2018 Extreme Networks, Inc. All rights reserved

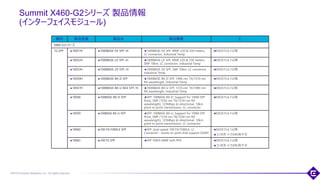

Summit X460-G2シリーズ 製品情報
(インターフェイスモジュール)
79
種別 製品型番 製品名 製品概要 E
X460-G2シリーズ
1G SFP 10051H 1000BASE-SX SFP, Hi 1000BASE-SX SFP, MMF 220 & 550 meters,
LC connector, Industrial Temp
EXOS15.6.1以降
10052H 1000BASE-LX SFP, Hi 1000BASE-LX SFP, MMF 220 & 550 meters,
SMF 10km, LC connector, Industrial Temp
EXOS15.6.1以降
10053H 1000BASE-ZX SFP, Hi 1000BASE-ZX SFP, SMF 70km, LC connector,
Industrial Temp
EXOS15.6.1以降
10056H 1000BASE-BX-D SFP 1000BASE-BX-D SFP, 1490-nm TX/1310-nm
RX wavelength, Industrial Temp
EXOS15.6.1以降
10057H 1000BASE-BX-U BiDi SFP, Hi 1000BASE-BX-U SFP, 1310-nm TX/1490-nm
RX wavelength, Industrial Temp
EXOS15.6.1以降
10058 100BASE-BX-D SFP SFP, 100BASE-BX-D, Support for 100M SFP
Ports, SMF (1550-nm TX/1310-nm RX
wavelength), 125Mbps bi-directional, 10km
point to point transmission, LC connector
EXOS15.6.1以降
10059 100BASE BX-U SFP SFP, 100BASE-BX-U, Support for 100M SFP
Ports, SMF (1310-nm TX/1550-nm RX
wavelength), 125Mbps bi-directional, 10km
point to point transmission, LC connector
EXOS15.6.1以降
10060 100 FX/1000LX SFP SFP, dual-speed 100 FX/1000LX, LC
Connector - works on ports that support SGMII
EXOS15.6.1以降
コンボポートでの利用不可
10063 100 FX SFP SFP 100FX MMF with PHY EXOS15.6.1以降
コンボポートでの利用不可

80. ©2018 Extreme Networks, Inc. All rights reserved

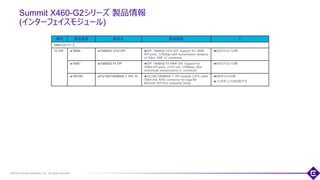

Summit X460-G2シリーズ 製品情報
(インターフェイスモジュール)
80
種別 製品型番 製品名 製品概要 E
X460-G2シリーズ
1G SFP 10066 100BASE LX10 SFP SFP, 100BASE LX10 SFP, Support for 100M
SFP ports, 125Mbps with transmission distance
of 10km, SMF, LC connector
EXOS15.6.1以降
10067 100BASE FX SFP SFP, 100BASE FX MMF SFP, Support for
100M SFP ports, (1310-nm, 125Mbps, 2km
multimode transmission) LC connector
EXOS15.6.1以降
10070H 10/100/1000BASE-T SFP, Hi 10/100/1000BASE-T SFP module, CAT5 cable
100m link, RJ45-connector for Giga Bit
Ethernet SFP Port, Industrial Temp
EXOS15.2以降
コンボポートでの利用不可

81. ©2018 Extreme Networks, Inc. All rights reserved
Summit X450-G2 シリーズ

82. ©2018 Extreme Networks, Inc. All rights reserved

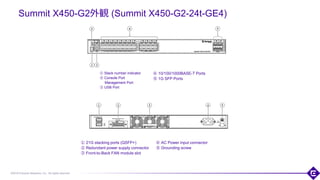

Summit X450-G2外観 (Summit X450-G2-24t-GE4)
① Stack number indicator
② Console Port
Management Port
③ USB Port
82
④ 10/100/1000BASE-T Ports
⑤ 1G SFP Ports
④ AC Power input connector
⑤ Grounding screw
① 21G stacking ports (QSFP+)
② Redundant power supply connector
③ Front-to-Back FAN module slot

83. ©2018 Extreme Networks, Inc. All rights reserved
Summit X450-G2外観 (Summit X450-G2-24t-10GE4)
① Stack number indicator
② Console Port
Management Port
③ USB Port
83
④ 10/100/1000BASE-T Ports
⑤ 10G SFP+ Ports
④ AC Power input connector
⑤ Grounding screw
① 21G stacking ports (QSFP+)
② Redundant power supply connector
③ Front-to-Back FAN module slot

84. ©2018 Extreme Networks, Inc. All rights reserved

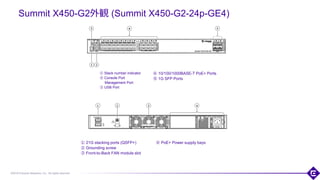

Summit X450-G2外観 (Summit X450-G2-24p-GE4)
① Stack number indicator
② Console Port
Management Port
③ USB Port
84
④ 10/100/1000BASE-T PoE+ Ports
⑤ 1G SFP Ports
④ PoE+ Power supply bays① 21G stacking ports (QSFP+)
② Grounding screw
③ Front-to-Back FAN module slot

85. ©2018 Extreme Networks, Inc. All rights reserved

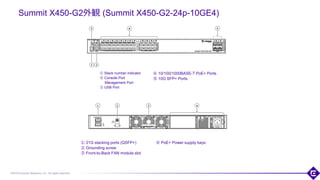

Summit X450-G2外観 (Summit X450-G2-24p-10GE4)
① Stack number indicator
② Console Port
Management Port
③ USB Port
85
④ 10/100/1000BASE-T PoE+ Ports
⑤ 10G SFP+ Ports
④ PoE+ Power supply bays① 21G stacking ports (QSFP+)
② Grounding screw
③ Front-to-Back FAN module slot

86. ©2018 Extreme Networks, Inc. All rights reserved
Summit X450-G2外観 (Summit X450-G2-48t-GE4)
① Stack number indicator
② Console Port
Management Port
③ USB Port
86
④ 10/100/1000BASE-T Ports
⑤ 1G SFP Ports
④ AC Power input connector
⑤ Grounding screw
① 21G stacking ports (QSFP+)
② Redundant power supply connector
③ Front-to-Back FAN module slot

87. ©2018 Extreme Networks, Inc. All rights reserved
Summit X450-G2外観 (Summit X450-G2-48t-10GE4)
① Stack number indicator
② Console Port
Management Port
③ USB Port
87
④ 10/100/1000BASE-T Ports
⑤ 10G SFP+ Ports
④ AC Power input connector
⑤ Grounding screw
① 21G stacking ports (QSFP+)
② Redundant power supply connector
③ Front-to-Back FAN module slot

88. ©2018 Extreme Networks, Inc. All rights reserved

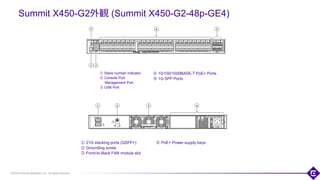

Summit X450-G2外観 (Summit X450-G2-48p-GE4)
① Stack number indicator
② Console Port
Management Port
③ USB Port
88
④ 10/100/1000BASE-T PoE+ Ports
⑤ 1G SFP Ports
④ PoE+ Power supply bays① 21G stacking ports (QSFP+)
② Grounding screw
③ Front-to-Back FAN module slot

89. ©2018 Extreme Networks, Inc. All rights reserved

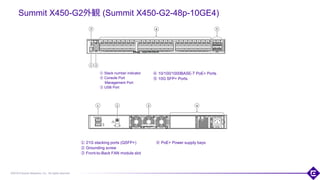

Summit X450-G2外観 (Summit X450-G2-48p-10GE4)
① Stack number indicator
② Console Port
Management Port
③ USB Port
89
④ 10/100/1000BASE-T PoE+ Ports
⑤ 10G SFP+ Ports
④ PoE+ Power supply bays① 21G stacking ports (QSFP+)
② Grounding screw
③ Front-to-Back FAN module slot

90. ©2018 Extreme Networks, Inc. All rights reserved
Summit X450-G2シリーズ 製品情報
(本体)
90
種別 製品型番 製品名 製品概要 注意事項
X450-G2シリーズ
本体 16172 Summit X450-G2-24t-GE4-Base 24 10/100/1000BASE-T
4 1000BASE-X (SFP)
ExtremeXOS Edge License
FANモジュール x1選択必須
AC電源内蔵
16173 Summit X450-G2-24p-GE4-Base 24 10/100/1000BASE-T PoE+
4 1000BASE-X (SFP)
ExtremeXOS Edge License
FANモジュール x1選択必須
電源モジュール x1選択必須
16174 Summit X450-G2-48t-GE4-Base 48 10/100/1000BASE-T
4 1000BASE-X (SFP)
ExtremeXOS Edge License
FANモジュール x1選択必須
AC電源内蔵
16175 Summit X450-G2-48p-GE4-Base 48 10/100/1000BASE-T PoE+
4 1000BASE-X (SFP)
ExtremeXOS Edge License
FANモジュール x1選択必須
電源モジュール x1選択必須

91. ©2018 Extreme Networks, Inc. All rights reserved

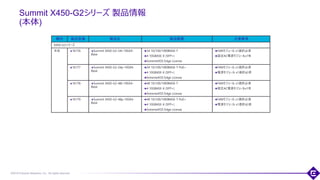

Summit X450-G2シリーズ 製品情報
(本体)
91
種別 製品型番 製品名 製品概要 注意事項
X450-G2シリーズ
本体 16176 Summit X450-G2-24t-10GE4-
Base
24 10/100/1000BASE-T
4 10GBASE-X (SFP+)
ExtremeXOS Edge License
FANモジュール x1選択必須
固定AC電源モジュールx1有
16177 Summit X450-G2-24p-10GE4-
Base
24 10/100/1000BASE-T PoE+
4 10GBASE-X (SFP+)
ExtremeXOS Edge License
FANモジュール x1選択必須
電源モジュール x1選択必須
16178 Summit X450-G2-48t-10GE4-
Base
48 10/100/1000BASE-T
4 10GBASE-X (SFP+)
ExtremeXOS Edge License
FANモジュール x1選択必須
固定AC電源モジュールx1有
16179 Summit X450-G2-48p-10GE4-
Base
48 10/100/1000BASE-T PoE+
4 10GBASE-X (SFP+)
ExtremeXOS Edge License
FANモジュール x1選択必須
電源モジュール x1選択必須

92. ©2018 Extreme Networks, Inc. All rights reserved

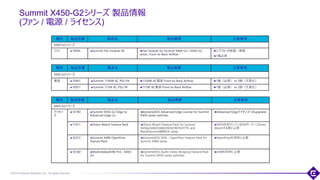

Summit X450-G2シリーズ 製品情報
(ファン / 電源 / ライセンス)
種別 製品型番 製品名 製品概要 注意事項
X450-G2シリーズ
電源 10941 Summit 1100W AC PSU FB 1100W AC電源 Front-to-Back Airflow 1個（必須） or 2個（冗長化）
10951 Summit 715W AC PSU FB 715W AC電源 Front-to-Back Airflow 1個（必須） or 2個（冗長化）
種別 製品型番 製品名 製品概要 注意事項
X450-G2シリーズ
ファン 10945 Summit Fan module FB Fan module for Summit X460-G2 / X450-G2
series, Front-to-Back Airflow
エアフローが前面→背面
1個必須
種別 製品型番 製品名 製品概要 注意事項
X450-G2シリーズ
ライセン
ス
16190 Summit X450-G2 Edge to
Advanced Edge Lic
ExtremeXOS Advanced Edge License for Summit
X450 series switches
Advanced Edgeライセンスへのupgrade
11011 Direct Attach Feature Pack Direct Attach Feature Pack for Summit
X450a/X460/X480/X650/X670/X770 and
BlackDiamond8800/X series
VEPAを実行しているVMサーバーにDirect
Attachする際に必要
16323 Summit X480 OpenFlow
Feature Pack
ExtremeXOS SDN – OpenFlow Feature Pack for
Summit X480 series
OpenFlow利用時に必要
16169 Multimedia(AVB) Pck - X450-
G2
ExtremeXOS Audio Video Bridging Feature Pack
for Summit X450 series switches
AVB利用時に必要

93. ©2018 Extreme Networks, Inc. All rights reserved
Summit X450-G2シリーズ 製品情報
(POE Power Budget)
製品名 1 PSU@715W 1 PSU@1100W 2PSUs@715W 1PSU@715W
1PSU@1100W
2PSUs@1100W
X450-G2-24p-10GE4 16prots@30W
24ports@15.4W
24ports@30W
24ports@15.4W
24ports@30W
24ports@15.4W
24ports@30W
24ports@15.4W
24ports@30W
24ports@15.4W
X450-G2-48p-10GE4 16ports@30W
32ports@15.4W
28ports@30W
48ports@15.4W
34ports@30W
48ports@15.4W
45ports@30W
48ports@15.4W
48ports@30W
48ports@15.4W
X450-G2-24p-GE4 16ports@30W
24ports@15.4W
24ports@30W
24ports@15.4W
24ports@30W
24ports@15.4W
24ports@30W
24ports@15.4W
24ports@30W
24ports@15.4W
X450-G2-48p-GE4 16ports@30W
32ports@15.4W
28ports@30W
48ports@15.4W
34ports@30W
48ports@15.4W
45ports@30W
48ports@15.4W
48ports@30W
48ports@15.4W

94. ©2018 Extreme Networks, Inc. All rights reserved

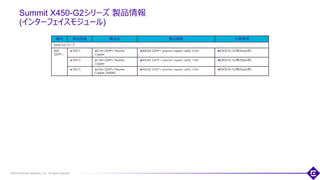

Summit X450-G2シリーズ 製品情報
(インターフェイスモジュール)
種別 製品型番 製品名 製品概要 注意事項
X450-G2シリーズ
40G
QSFP+
10311 0.5m QSFP+ Passive
Copper
40GbE QSFP+ passive copper cable, 0.5m EXOS16.1以降(Stack用)
10312 1.0m QSFP+ Passive
Copper
40GbE QSFP+ passive copper cable, 1.0m EXOS16.1以降(Stack用)
10313 3.0m QSFP+ Passive
Copper 26AWG
40GbE QSFP+ passive copper cable, 3.0m EXOS16.1以降(Stack用)

95. ©2018 Extreme Networks, Inc. All rights reserved
Summit X450-G2シリーズ 製品情報
(インターフェイスモジュール)
95
種別 製品型番 製品名 製品概要 E
X450-G2シリーズ
10G
SFP+
10301 SR SFP+ 10GBASE-SR SFP+, 850nm, LC
Connector, transmission length of up to 300m on
MMF
EXOS16.1以降
10302 LR SFP+ 10GBASE-LR SFP+, 1310nm, LC
Connector, transmission length of up to 10km on
SMF
EXOS16.1以降
10309 ER SFP+ 10GBASE-ER SFP+, 1550nm, LC
Connector, transmission length of up to 40km on
SMF
EXOS16.1以降
10303 SFP+ LRM Module 10 Gigabit Ethernet SFP+ module, 1310nm,
legacy MMF 220m link, LC connector
EXOS16.1以降
10325 SFP+ tunable DWDM 10Gb SFP+ Tunable DWDM, 80km EXOS21.1以降
10304 Copper 1M Cable 10G SFP+ Cu direct attached passive twin-ax
copper cable with link lengths of 1m
EXOS16.1以降
10305 Copper 3M Cable 10G SFP+ Cu direct attached passive twin-ax
copper cable with link lengths of 3m
EXOS16.1以降
10306 Copper 5M Cable 10G SFP+ Cu direct attached passive twin-ax
copper cable with link lengths of 5m
EXOS16.1以降
10307 Copper 10M Cable 10G SFP+ Cu direct attached passive twin-ax
copper cable with link lengths of 10m
EXOS16.1以降

96. ©2018 Extreme Networks, Inc. All rights reserved

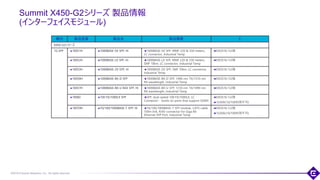

Summit X450-G2シリーズ 製品情報
(インターフェイスモジュール)
96
種別 製品型番 製品名 製品概要 E
X450-G2シリーズ
1G SFP 10051H 1000BASE-SX SFP, Hi 1000BASE-SX SFP, MMF 220 & 550 meters,
LC connector, Industrial Temp
EXOS16.1以降
10052H 1000BASE-LX SFP, Hi 1000BASE-LX SFP, MMF 220 & 550 meters,
SMF 10km, LC connector, Industrial Temp
EXOS16.1以降
10053H 1000BASE-ZX SFP, Hi 1000BASE-ZX SFP, SMF 70km, LC connector,
Industrial Temp
EXOS16.1以降
10056H 1000BASE-BX-D SFP 1000BASE-BX-D SFP, 1490-nm TX/1310-nm
RX wavelength, Industrial Temp
EXOS16.1以降
10057H 1000BASE-BX-U BiDi SFP, Hi 1000BASE-BX-U SFP, 1310-nm TX/1490-nm
RX wavelength, Industrial Temp
EXOS16.1以降
10060 100 FX/1000LX SFP SFP, dual-speed 100 FX/1000LX, LC
Connector - works on ports that support SGMII
EXOS16.1以降
1Gのみ(10/100利用不可)
10070H 10/100/1000BASE-T SFP, Hi 10/100/1000BASE-T SFP module, CAT5 cable
100m link, RJ45-connector for Giga Bit
Ethernet SFP Port, Industrial Temp
EXOS16.1以降
1Gのみ(10/100利用不可)

97. ©2018 Extreme Networks, Inc. All rights reserved
Summit X440-G2 シリーズ

98. ©2018 Extreme Networks, Inc. All rights reserved

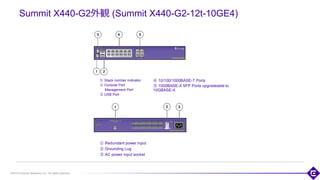

Summit X440-G2外観 (Summit X440-G2-12t-10GE4)
① Stack number indicator
② Console Port
Management Port
③ USB Port
98
① Redundant power input
② Grounding Lug
③ AC power input socket
④ 10/100/1000BASE-T Ports
⑤ 1000BASE-X SFP Ports upgradeable to
10GBASE-X

99. ©2018 Extreme Networks, Inc. All rights reserved

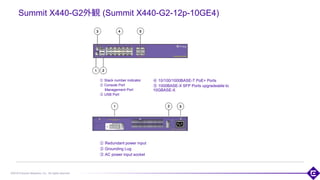

Summit X440-G2外観 (Summit X440-G2-12p-10GE4)
① Stack number indicator
② Console Port
Management Port
③ USB Port
99
① Redundant power input
② Grounding Lug
③ AC power input socket
④ 10/100/1000BASE-T PoE+ Ports
⑤ 1000BASE-X SFP Ports upgradeable to
10GBASE-X

100. ©2018 Extreme Networks, Inc. All rights reserved
Summit X440-G2外観 (Summit X440-G2-24t-10GE4)
① Stack number indicator
② Console Port
Management Port
③ USB Port
100
① Grounging Lug
② 1000BASE-X SFP Ports upgradeable to 10GBASE-X
③ Redundant power input
④ AC power input socket
④ 10/100/1000BASE-T Ports
⑤ 1000BASE-X SFP combination Ports

101. ©2018 Extreme Networks, Inc. All rights reserved
Summit X440-G2外観 (Summit X440-G2-24x-10GE4)
① Stack number indicator
② Console Port
Management Port
③ USB Port
101
① Grounging Lug
② 1000BASE-X SFP Ports upgradeable to 10GBASE-X
③ Redundant power input
④ AC power input socket
④ 1000BASE-X SFP Ports
⑤ 10/100/1000BASE-T combination ports

102. ©2018 Extreme Networks, Inc. All rights reserved

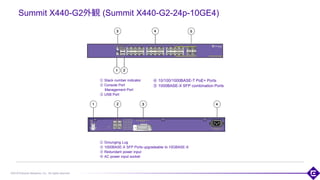

Summit X440-G2外観 (Summit X440-G2-24p-10GE4)
① Stack number indicator
② Console Port
Management Port
③ USB Port
102
① Grounging Lug
② 1000BASE-X SFP Ports upgradeable to 10GBASE-X
③ Redundant power input
④ AC power input socket
④ 10/100/1000BASE-T PoE+ Ports
⑤ 1000BASE-X SFP combination Ports

103. ©2018 Extreme Networks, Inc. All rights reserved

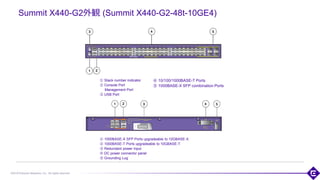

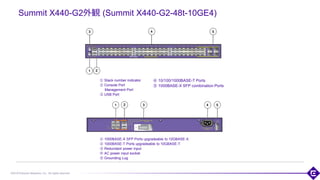

Summit X440-G2外観 (Summit X440-G2-48t-10GE4)
① Stack number indicator
② Console Port
Management Port
③ USB Port
103
① 1000BASE-X SFP Ports upgradeable to 10GBASE-X
② 1000BASE-T Ports upgradeable to 10GBASE-T
③ Redundant power input
④ AC power input socket
⑤ Grounding Lug
④ 10/100/1000BASE-T Ports
⑤ 1000BASE-X SFP combination Ports

104. ©2018 Extreme Networks, Inc. All rights reserved

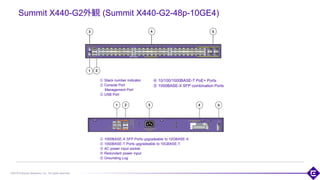

Summit X440-G2外観 (Summit X440-G2-48p-10GE4)
① Stack number indicator
② Console Port
Management Port
③ USB Port
104
① 1000BASE-X SFP Ports upgradeable to 10GBASE-X
② 1000BASE-T Ports upgradeable to 10GBASE-T
③ AC power input socket
④ Redundant power input
⑤ Grounding Lug
④ 10/100/1000BASE-T PoE+ Ports
⑤ 1000BASE-X SFP combination Ports

105. ©2018 Extreme Networks, Inc. All rights reserved

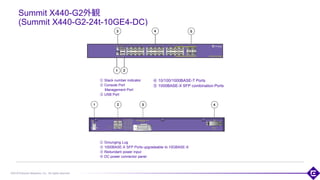

Summit X440-G2外観
(Summit X440-G2-24t-10GE4-DC)
① Stack number indicator
② Console Port
Management Port
③ USB Port
105
① Grounging Lug
② 1000BASE-X SFP Ports upgradeable to 10GBASE-X
③ Redundant power input
④ DC power connector panel
④ 10/100/1000BASE-T Ports
⑤ 1000BASE-X SFP combination Ports

106. ©2018 Extreme Networks, Inc. All rights reserved
Summit X440-G2外観 (Summit X440-G2-48t-10GE4)
① Stack number indicator
② Console Port
Management Port
③ USB Port
106
① 1000BASE-X SFP Ports upgradeable to 10GBASE-X
② 1000BASE-T Ports upgradeable to 10GBASE-T
③ Redundant power input
④ DC power connector panel
⑤ Grounding Lug
④ 10/100/1000BASE-T Ports
⑤ 1000BASE-X SFP combination Ports

107. ©2018 Extreme Networks, Inc. All rights reserved

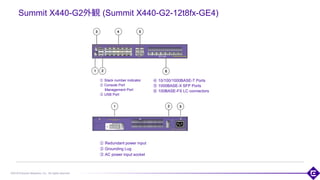

Summit X440-G2外観 (Summit X440-G2-12t8fx-GE4)
① Stack number indicator
② Console Port
Management Port
③ USB Port
107
① Redundant power input
② Grounding Lug
③ AC power input socket
④ 10/100/1000BASE-T Ports
⑤ 1000BASE-X SFP Ports
⑥ 100BASE-FX LC connectors

108. ©2018 Extreme Networks, Inc. All rights reserved

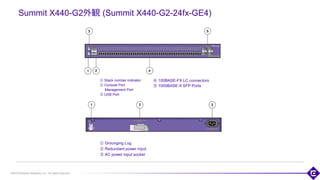

Summit X440-G2外観 (Summit X440-G2-24fx-GE4)
① Stack number indicator
② Console Port
Management Port
③ USB Port
108
① Grounging Lug
② Redundant power input
③ AC power input socket
④ 100BASE-FX LC connectors
⑤ 1000BASE-X SFP Ports

109. ©2018 Extreme Networks, Inc. All rights reserved

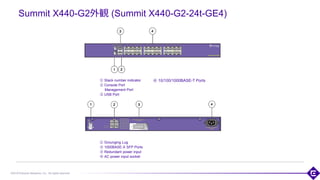

Summit X440-G2外観 (Summit X440-G2-24t-GE4)
① Stack number indicator
② Console Port
Management Port
③ USB Port
109
① Grounging Lug
② 1000BASE-X SFP Ports
③ Redundant power input
④ AC power input socket
④ 10/100/1000BASE-T Ports

110. ©2018 Extreme Networks, Inc. All rights reserved

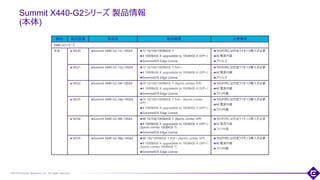

Summit X440-G2シリーズ 製品情報
(本体)
110
種別 製品型番 製品名 製品概要 注意事項
X440-G2シリーズ
本体 16530 Summit X440-G2-12t-10GE4 12 10/100/1000BASE-T
4 1000BASE-X upgradable to 10GBASE-X (SFP+)
ExtremeXOS Edge License
10G利用には別途ライセンス購入が必要
AC電源内蔵
ファンレス
16531 Summit X440-G2-12p-10GE4 12 10/100/1000BASE-T PoE+
4 1000BASE-X upgradable to 10GBASE-X (SFP+)
ExtremeXOS Edge License
10G利用には別途ライセンス購入が必要
AC電源内蔵
ファンレス
16532 Summit X440-G2-24t-10GE4 24 10/100/1000BASE-T (4ports combo SFP)
4 1000BASE-X upgradable to 10GBASE-X (SFP+)
ExtremeXOS Edge License
10G利用には別途ライセンス購入が必要
AC電源内蔵
ファン内蔵
16533 Summit X440-G2-24p-10GE4 24 10/100/1000BASE-T PoE+ (4ports combo
SFP)
4 1000BASE-X upgradable to 10GBASE-X (SFP+)
ExtremeXOS Edge License
10G利用には別途ライセンス購入が必要
AC電源内蔵
ファン内蔵
16534 Summit X440-G2-48t-10GE4 48 10/100/1000BASE-T (4ports combo SFP)
4 1000BASE-X upgradable to 10GBASE-X (SFP+)
(2ports combo 10GBASE-T)
ExtremeXOS Edge License
10G利用には別途ライセンス購入が必要
AC電源内蔵
ファン内蔵
16535 Summit X440-G2-48p-10GE4 48 100/1000BASE-T PoE+ (4ports combo SFP)
4 1000BASE-X upgradable to 10GBASE-X (SFP+)
(2ports combo 10GBASE-T)
ExtremeXOS Edge License
10G利用には別途ライセンス購入が必要
AC電源内蔵
ファン内蔵

111. ©2018 Extreme Networks, Inc. All rights reserved

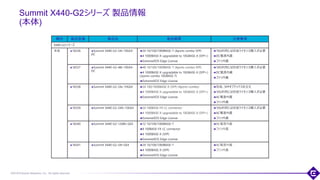

Summit X440-G2シリーズ 製品情報
(本体)
111
種別 製品型番 製品名 製品概要 注意事項
X440-G2シリーズ
本体 16536 Summit X440-G2-24t-10GE4-
DC
24 10/100/1000BASE-T (4ports combo SFP)
4 1000BASE-X upgradable to 10GBASE-X (SFP+)
ExtremeXOS Edge License
10G利用には別途ライセンス購入が必要
DC電源内蔵
ファン内蔵
16537 Summit X440-G2-48t-10GE4-
DC
48 10/100/1000BASE-T (4ports combo SFP)
4 1000BASE-X upgradable to 10GBASE-X (SFP+)
(2ports combo 10GBASE-T)
ExtremeXOS Edge License
10G利用には別途ライセンス購入が必要
DC電源内蔵
ファン内蔵
16538 Summit X440-G2-24x-10GE4 24 100/1000BASE-X (SFP) (4ports combo)
4 1000BASE-X upgradable to 10GBASE-X (SFP+)
ExtremeXOS Edge License
別途、SFPオプティクスを注文
10G利用には別途ライセンス購入が必要
AC電源内蔵
ファン内蔵
16539 Summit X440-G2-24fx-10GE4 24 100BASE-FX LC connector
4 1000BASE-X upgradable to 10GBASE-X (SFP+)
ExtremeXOS Edge License
10G利用には別途ライセンス購入が必要
AC電源内蔵
ファン内蔵
16540 Summit X440-G2-12t8fx-GE4 12 10/100/1000BASE-T
8 100BASE-FX LC connector
4 1000BASE-X (SFP)
ExtremeXOS Edge License
AC電源内蔵
ファン内蔵
16541 Summit X440-G2-24t-GE4 24 10/100/1000BASE-T
4 1000BASE-X (SFP)
ExtremeXOS Edge License
AC電源内蔵
ファン内蔵

112. ©2018 Extreme Networks, Inc. All rights reserved

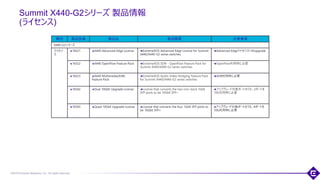

Summit X440-G2シリーズ 製品情報
(ライセンス)
112
種別 製品型番 製品名 製品概要 注意事項
X440-G2シリーズ
ライセン
ス
16521 X440 Advanced Edge License ExtremeXOS Advanced Edge License for Summit
X440/X440-G2 series switches
Advanced Edgeライセンスへのupgrade
16522 X440 OpenFlow Feature Pack ExtremeXOS SDN - OpenFlow Feature Pack for
Summit X440/X440-G2 series switches
OpenFlow利用時に必要
16523 X440 Multimedia(AVB)
Feature Pack
ExtremeXOS Audio Video Bridging Feature Pack
for Summit X440/X440-G2 series switches
AVB利用時に必要
16542 Dual 10GbE Upgrade License License that converts the two non-stack 1GbE
SFP ports to be 10GbE SFP+
アップグレード対象ポートのうち、2ポートを
10G利用時に必要
16543 Quad 10GbE Upgrade License License that converts the four 1GbE SFP ports to
be 10GbE SFP+
アップグレード対象ポートのうち、4ポートを
10G利用時に必要

113. ©2018 Extreme Networks, Inc. All rights reserved

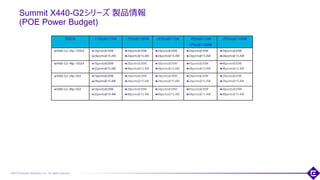

Summit X440-G2シリーズ 製品情報
(POE Power Budget)
113
製品名 1 PSU@715W 1 PSU@1100W 2PSUs@715W 1PSU@715W
1PSU@1100W
2PSUs@1100W
X460-G2-24p-10GE4 16prots@30W
24ports@15.4W
24ports@30W
24ports@15.4W
24ports@30W
24ports@15.4W
24ports@30W
24ports@15.4W
24ports@30W
24ports@15.4W
X460-G2-48p-10GE4 16ports@30W
32ports@15.4W
28ports@30W
48ports@15.4W
34ports@30W
48ports@15.4W
45ports@30W
48ports@15.4W
48ports@30W
48ports@15.4W
X460-G2-24p-GE4 16ports@30W
24ports@15.4W
24ports@30W
24ports@15.4W
24ports@30W
24ports@15.4W
24ports@30W
24ports@15.4W
24ports@30W
24ports@15.4W
X460-G2-48p-GE4 16ports@30W
32ports@15.4W
28ports@30W
48ports@15.4W
34ports@30W
48ports@15.4W
45ports@30W
48ports@15.4W
48ports@30W
48ports@15.4W

114. ©2018 Extreme Networks, Inc. All rights reserved

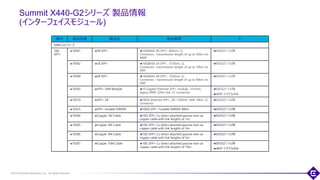

Summit X440-G2シリーズ 製品情報
(インターフェイスモジュール)
114
種別 製品型番 製品名 製品概要 E
X440-G2シリーズ
10G
SFP+
10301 SR SFP+ 10GBASE-SR SFP+, 850nm, LC
Connector, transmission length of up to 300m on
MMF
EXOS21.1以降
10302 LR SFP+ 10GBASE-LR SFP+, 1310nm, LC
Connector, transmission length of up to 10km on
SMF
EXOS21.1以降
10309 ER SFP+ 10GBASE-ER SFP+, 1550nm, LC
Connector, transmission length of up to 40km on
SMF
EXOS21.1以降
10303 SFP+ LRM Module 10 Gigabit Ethernet SFP+ module, 1310nm,
legacy MMF 220m link, LC connector
EXOS21.1以降
48ポートモデルのみ
10310 SFP+ ZR 10Gb Ethernet SFP+, ZR, 1550nm, SMF 10km, LC
connector
EXOS21.1以降
10325 SFP+ tunable DWDM 10Gb SFP+ Tunable DWDM, 80km EXOS21.1以降
10304 Copper 1M Cable 10G SFP+ Cu direct attached passive twin-ax
copper cable with link lengths of 1m
EXOS21.1以降
10305 Copper 3M Cable 10G SFP+ Cu direct attached passive twin-ax
copper cable with link lengths of 3m
EXOS21.1以降
10306 Copper 5M Cable 10G SFP+ Cu direct attached passive twin-ax
copper cable with link lengths of 5m
EXOS21.1以降
10307 Copper 10M Cable 10G SFP+ Cu direct attached passive twin-ax
copper cable with link lengths of 10m
EXOS21.1以降
48ポートモデルのみ

115. ©2018 Extreme Networks, Inc. All rights reserved

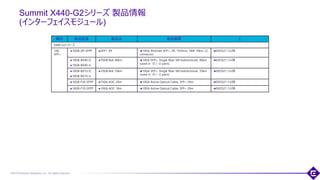

Summit X440-G2シリーズ 製品情報
(インターフェイスモジュール)
115
種別 製品型番 製品名 製品概要 E
X440-G2シリーズ
10G
SFP+
10GB-ZR-SFPP SFP+ ZR 10Gb Ethernet SFP+, ZR, 1550nm, SMF 10km, LC
connector
EXOS21.1以降
10GB-BX40-D
10GB-BX40-U
10GB Bidi 40km 10Gb SFP+, Single fiber SM bidirectional, 40km
(used in -D / -U pairs)
EXOS21.1以降
10GB-BX10-D
10GB-BX10-U
10GB Bidi 10km 10Gb SFP+, Single fiber SM bidirectional, 10km
(used in -D / -U pairs)
EXOS21.1以降
10GB-F20-SFPP 10Gb AOC 20m 10Gb Active Optical Cable, SFP+ 20m EXOS21.1以降
10GB-F10-SFPP 10Gb AOC 10m 10Gb Active Optical Cable, SFP+ 20m EXOS21.1以降

116. ©2018 Extreme Networks, Inc. All rights reserved

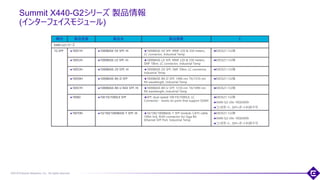

Summit X440-G2シリーズ 製品情報
(インターフェイスモジュール)
116
種別 製品型番 製品名 製品概要 E
X440-G2シリーズ
1G SFP 10051H 1000BASE-SX SFP, Hi 1000BASE-SX SFP, MMF 220 & 550 meters,
LC connector, Industrial Temp
EXOS21.1以降
10052H 1000BASE-LX SFP, Hi 1000BASE-LX SFP, MMF 220 & 550 meters,
SMF 10km, LC connector, Industrial Temp
EXOS21.1以降
10053H 1000BASE-ZX SFP, Hi 1000BASE-ZX SFP, SMF 70km, LC connector,
Industrial Temp
EXOS21.1以降
10056H 1000BASE-BX-D SFP 1000BASE-BX-D SFP, 1490-nm TX/1310-nm
RX wavelength, Industrial Temp
EXOS21.1以降
10057H 1000BASE-BX-U BiDi SFP, Hi 1000BASE-BX-U SFP, 1310-nm TX/1490-nm
RX wavelength, Industrial Temp
EXOS21.1以降
10060 100 FX/1000LX SFP SFP, dual-speed 100 FX/1000LX, LC
Connector - works on ports that support SGMII
EXOS21.1以降
X440-G2-24x-10GE4のみ
コンボポート、SFP+ポート利用不可
10070H 10/100/1000BASE-T SFP, Hi 10/100/1000BASE-T SFP module, CAT5 cable
100m link, RJ45-connector for Giga Bit
Ethernet SFP Port, Industrial Temp
EXOS21.1以降
X440-G2-24x-10GE4のみ
コンボポート、SFP+ポート利用不可

117. ©2018 Extreme Networks, Inc. All rights reserved
Summit X440-G2シリーズ 製品情報
(インターフェイスモジュール)
117
種別 製品型番 製品名 製品概要 E
X440-G2シリーズ
1G SFP MGBIC-BX40-D
MGBIC-BX40-U
1Gb Single fiber, 40km 1Gb Single fiber SM, bidirectional 40Km
(used in -D / -U pairs)
EXOS21.1以降
MGBIC-BX10-D
MGBIC-BX10-U
1Gb Single fiber, 10km 1Gb Single fiber SM, bidirectional 10Km
(used in -D / -U pairs)
EXOS21.1以降
I-MGBIC-LC03 Industrial temp, MMF -40⁰C to +60⁰C, 1Gb, 1000BASE-LX, MM,
1310 nm, 2 km with 62.5 MMF, 1 km with 50
MMF, LC SFP
EXOS21.1以降
I-MGBIC-GSX Industrial 1000Base-SX
Transceiver
-40⁰C to +60⁰C, 1Gb, 1000Base-SX, IEEE
802.3 MM, 850nm Short Wave Length, 220/550
m, LC SFP
EXOS21.1以降
I-MGBIC-GLX Industrial 1000Base-LX
SM Transceiver
-40⁰C to +60⁰C, 1Gb, 1000Base-LX, MM –
550m, SM – 10 km, 1310 nm Long Wave
Length, LC SFP, LC SFP
EXOS21.1以降

118. ©2018 Extreme Networks, Inc. All rights reserved
Summit X430 シリーズ

119. ©2018 Extreme Networks, Inc. All rights reserved

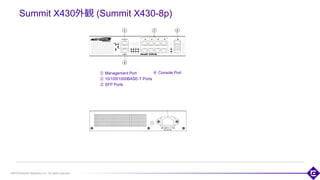

Summit X430外観 (Summit X430-8p)
① Management Port
② 10/100/1000BASE-T Ports
③ SFP Ports
119
④ Console Port

120. ©2018 Extreme Networks, Inc. All rights reserved

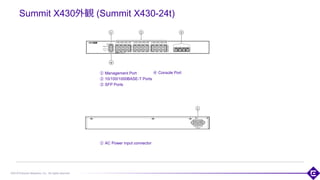

Summit X430外観 (Summit X430-24t)
① Management Port
② 10/100/1000BASE-T Ports
③ SFP Ports
120
① AC Power input connector
④ Console Port

121. ©2018 Extreme Networks, Inc. All rights reserved

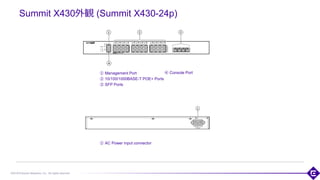

Summit X430外観 (Summit X430-24p)
① Management Port
② 10/100/1000BASE-T POE+ Ports
③ SFP Ports
121
① AC Power input connector
④ Console Port

122. ©2018 Extreme Networks, Inc. All rights reserved

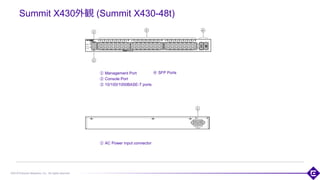

Summit X430外観 (Summit X430-48t)
① AC Power input connector
122
① Management Port
② Console Port
③ 10/100/1000BASE-T ports
④ SFP Ports

123. ©2018 Extreme Networks, Inc. All rights reserved

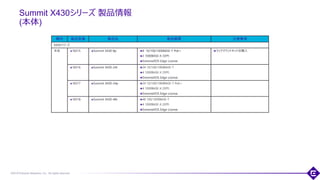

Summit X430シリーズ 製品情報
(本体)
123
種別 製品型番 製品名 製品概要 注意事項
X430シリーズ
本体 16515 Summit X430-8p 8 10/100/1000BASE-T PoE+
2 1000BASE-X (SFP)
ExtremeXOS Edge License
ラックマウントキット別購入
16516 Summit X430-24t 24 10/100/1000BASE-T
4 1000BASE-X (SFP)
ExtremeXOS Edge License
16517 Summit X430-24p 24 10/100/1000BASE-T PoE+
4 1000BASE-X (SFP)
ExtremeXOS Edge License
16518 Summit X430-48t 48 100/1000BASE-T
4 1000BASE-X (SFP)
ExtremeXOS Edge License

124. ©2018 Extreme Networks, Inc. All rights reserved
Summit X430シリーズ 製品情報
(ラックマウントキット / ライセンス)
124
種別 製品型番 製品名 製品概要 注意事項
X430シリーズ
ラックマウ
ントキット
16525 Summit X430-8p Mounting Kit Rack Mounting Kit for X430-8p X430-8p専用ラックマウントキット
種別 製品型番 製品名 製品概要 注意事項
X430シリーズ
ライセン
ス
16524 Summit X430 Multimedia (AVB)
Feature Pack
ExtremXOS Audio Video Bridging Feature Pack
for Summit X430 series switches
AVB利用時に必要

125. ©2018 Extreme Networks, Inc. All rights reserved
Summit X430シリーズ 製品情報
(インターフェイスモジュール)
125
種別 製品型番 製品名 製品概要 E
X430シリーズ
1G SFP 10051H 1000BASE-SX SFP, Hi 1000BASE-SX SFP, MMF 220 & 550 meters,
LC connector, Industrial Temp
EXOS15.3.2以降
10052H 1000BASE-LX SFP, Hi 1000BASE-LX SFP, MMF 220 & 550 meters,
SMF 10km, LC connector, Industrial Temp
EXOS15.3.2以降
10053H 1000BASE-ZX SFP, Hi 1000BASE-ZX SFP, SMF 70km, LC connector,
Industrial Temp
EXOS15.3.2以降
10056H 1000BASE-BX-D SFP 1000BASE-BX-D SFP, 1490-nm TX/1310-nm
RX wavelength, Industrial Temp
EXOS15.3.2以降
10057H 1000BASE-BX-U BiDi SFP, Hi 1000BASE-BX-U SFP, 1310-nm TX/1490-nm
RX wavelength, Industrial Temp
EXOS15.3.2以降
10058 100BASE-BX-D SFP SFP, 100BASE-BX-D, Support for 100M SFP
Ports, SMF (1550-nm TX/1310-nm RX
wavelength), 125Mbps bi-directional, 10km
point to point transmission, LC connector
EXOS15.3.2以降
10059 100BASE BX-U SFP SFP, 100BASE-BX-U, Support for 100M SFP
Ports, SMF (1310-nm TX/1550-nm RX
wavelength), 125Mbps bi-directional, 10km
point to point transmission, LC connector
EXOS15.3.2以降
10060 100 FX/1000LX SFP SFP, dual-speed 100 FX/1000LX, LC
Connector - works on ports that support SGMII
EXOS15.3.2以降
10063 100 FX SFP SFP 100FX MMF with PHY EXOS15.3.2以降

126. ©2018 Extreme Networks, Inc. All rights reserved

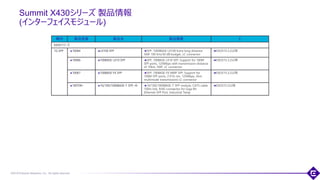

Summit X430シリーズ 製品情報
(インターフェイスモジュール)
126
種別 製品型番 製品名 製品概要 E
X430シリーズ
1G SFP 10064 LX100 SFP SFP, 1000BASE LX100 Extra long distance
SMF 100 Km/30 dB budget, LC connector
EXOS15.3.2以降
10066 100BASE LX10 SFP SFP, 100BASE LX10 SFP, Support for 100M
SFP ports, 125Mbps with transmission distance
of 10km, SMF, LC connector
EXOS15.3.2以降
10067 100BASE FX SFP SFP, 100BASE FX MMF SFP, Support for
100M SFP ports, (1310-nm, 125Mbps, 2km
multimode transmission) LC connector
EXOS15.3.2以降
10070H 10/100/1000BASE-T SFP, Hi 10/100/1000BASE-T SFP module, CAT5 cable
100m link, RJ45-connector for Giga Bit
Ethernet SFP Port, Industrial Temp
EXOS15.2以降

127. ©2018 Extreme Networks, Inc. All rights reserved
WWW.EXTREMENETWORKS.COM
