LPWA とは?
Toshihiko.Yamakami@access-company.com
山上俊彦
IoT 事業本部, ACCESS
2017/02
山上俊彦 (ACCESS Confidential) LPWA とは? 2017/02 1 / 10
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.

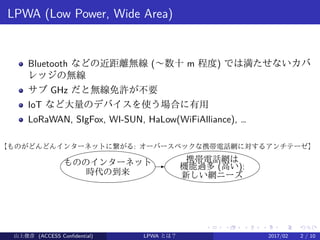

LPWA (Low Power, Wide Area)
Bluetooth などの近距離無線 (〜数十 m 程度) では満たせないカバ
レッジの無線
サブ GHz だと無線免許が不要
IoT など大量のデバイスを使う場合に有用
LoRaWAN, SIgFox, WI-SUN, HaLow(WiFiAlliance), …
もののインターネット
時代の到来
-
携帯電話網は
機能過多 (高い):
新しい網ニーズ
【ものがどんどんインターネットに繋がる: オーバースペックな携帯電話網に対するアンチテーゼ】
山上俊彦 (ACCESS Confidential) LPWA とは? 2017/02 2 / 10
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
無線通信規格の中での LPWA の位置づけ
-
6
バッテリー
消費量
大
小
カバレッジ
長短
無線 LAN
Bluetooth(BLE) や
Zigbee
LPWA と呼ばれる
新分野
GSM
3G や LTE
【無線通信企画の概略】
山上俊彦 (ACCESS Confidential) LPWA とは? 2017/02 3 / 10
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.

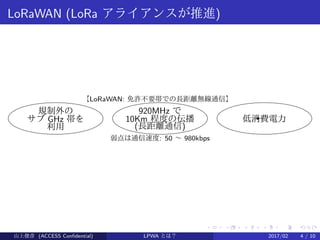

LoRaWAN (LoRa アライアンスが推進)
規制外の
サブ GHz 帯を
利用
920MHz で
10Km 程度の伝播
(長距離通信)
低消費電力
【LoRaWAN: 免許不要帯での長距離無線通信】
弱点は通信速度: 50 〜 980kbps
山上俊彦 (ACCESS Confidential) LPWA とは? 2017/02 4 / 10
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.

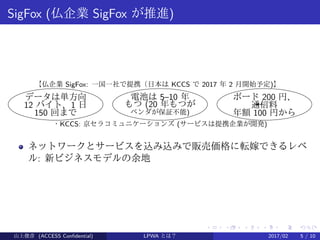

SigFox (仏企業 SigFox が推進)
データは単方向
12 バイト、1 日
150 回まで
電池は 5–10 年
もつ (20 年もつが
ボード 200 円、
通信料
年額 100 円から
【仏企業 SigFox: 一国一社で提携(日本は KCCS で 2017 年 2 月開始予定)】
ベンダが保証不能)
・KCCS: 京セラコミュニケーションズ (サービスは提携企業が開発)
ネットワークとサービスを込み込みで販売価格に転嫁できるレベ
ル: 新ビジネスモデルの余地
山上俊彦 (ACCESS Confidential) LPWA とは? 2017/02 5 / 10
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.

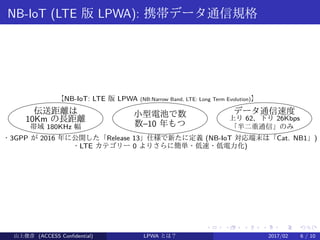

NB-IoT (LTE 版 LPWA): 携帯データ通信規格
伝送距離は
10Km の長距離
小型電池で数
数–10 年もつ
データ通信速度
【NB-IoT: LTE 版 LPWA (NB:Narrow Band, LTE: Long Term Evolution)】
・3GPP が 2016 年に公開した「Release 13」仕様で新たに定義 (NB-IoT 対応端末は「Cat. NB1」)
・LTE カテゴリー 0 よりさらに簡単・低速・低電力化)
帯域 180KHz 幅
上り 62、下り 26Kbps
「半二重通信」のみ
山上俊彦 (ACCESS Confidential) LPWA とは? 2017/02 6 / 10
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.

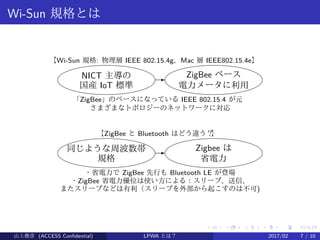

Wi-Sun 規格とは
NICT 主導の
国産 IoT 標準
- ZigBee ベース
電力メータに利用
【Wi-Sun 規格: 物理層 IEEE 802.15.4g、Mac 層 IEEE802.15.4e】
「ZigBee」のベースになっている IEEE 802.15.4 が元
さまざまなトポロジーのネットワークに対応
同じような周波数帯
規格
- Zigbee は
省電力
【ZigBee と Bluetooth はどう違う?】
・省電力で ZigBee 先行も Bluetooth LE が登場
・ZigBee 省電力優位は使い方による:スリープ、送信、
またスリープなどは有利(スリープを外部から起こすのは不可)
山上俊彦 (ACCESS Confidential) LPWA とは? 2017/02 7 / 10
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
Wi-Sun の立ち位置
Wi-Sun Alliance は
強気
-
東電電力メータ
(B ルート) に
標準採用
【Wi-Sun の立ち位置: スマートグリッドの標準規格、スマホへの普及は進んでいない】
・東電内部でも HD-PLC の併用を企画する動きもある
Bluetooth LE
(省電力)
- 省電力 WiFi
IEEE802.11ah
【どんどん新しい技術が出る】
商品名は WiFi-HaLow
山上俊彦 (ACCESS Confidential) LPWA とは? 2017/02 8 / 10
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.

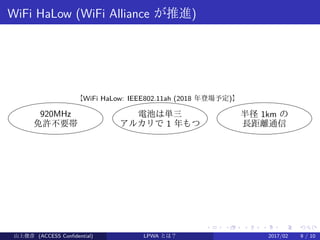

WiFi HaLow (WiFi Alliance が推進)
920MHz
免許不要帯
電池は単三
アルカリで 1 年もつ
半径 1km の
長距離通信
【WiFi HaLow: IEEE802.11ah (2018 年登場予定)】
山上俊彦 (ACCESS Confidential) LPWA とは? 2017/02 9 / 10
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.
.

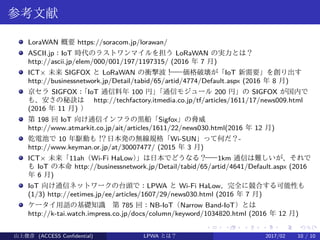

参考文献
LoraWAN 概要 https://soracom.jp/lorawan/
ASCII.jp:IoT 時代のラストワンマイルを担う LoRaWAN の実力とは?
http://ascii.jp/elem/000/001/197/1197315/ (2016 年 7 月)
ICT× 未来 SIGFOX と LoRaWAN の衝撃波!——価格破壊が「IoT 新需要」を創り出す
http://businessnetwork.jp/Detail/tabid/65/artid/4774/Default.aspx (2016 年 8 月)
京セラ SIGFOX:「IoT 通信料年 100 円」「通信モジュール 200 円」の SIGFOX が国内で
も、安さの秘訣は  http://techfactory.itmedia.co.jp/tf/articles/1611/17/news009.html
(2016 年 11 月) )
第 198 回 IoT 向け通信インフラの黒船「Sigfox」の脅威
http://www.atmarkit.co.jp/ait/articles/1611/22/news030.html(2016 年 12 月)
乾電池で 10 年駆動も!?日本発の無線規格「Wi-SUN」って何だ?-
http://www.keyman.or.jp/at/30007477/ (2015 年 3 月)
ICT× 未来「11ah(Wi-Fi HaLow)」は日本でどうなる?——1km 通信は難しいが、それで
も IoT の本命 http://businessnetwork.jp/Detail/tabid/65/artid/4641/Default.aspx (2016
年 6 月)
IoT 向け通信ネットワークの台頭で:LPWA と Wi-Fi HaLow、完全に競合する可能性も
(1/3) http://eetimes.jp/ee/articles/1607/29/news030.html (2016 年 7 月)
ケータイ用語の基礎知識 第 785 回:NB-IoT(Narrow Band-IoT)とは
http://k-tai.watch.impress.co.jp/docs/column/keyword/1034820.html (2016 年 12 月)
山上俊彦 (ACCESS Confidential) LPWA とは? 2017/02 10 / 10
