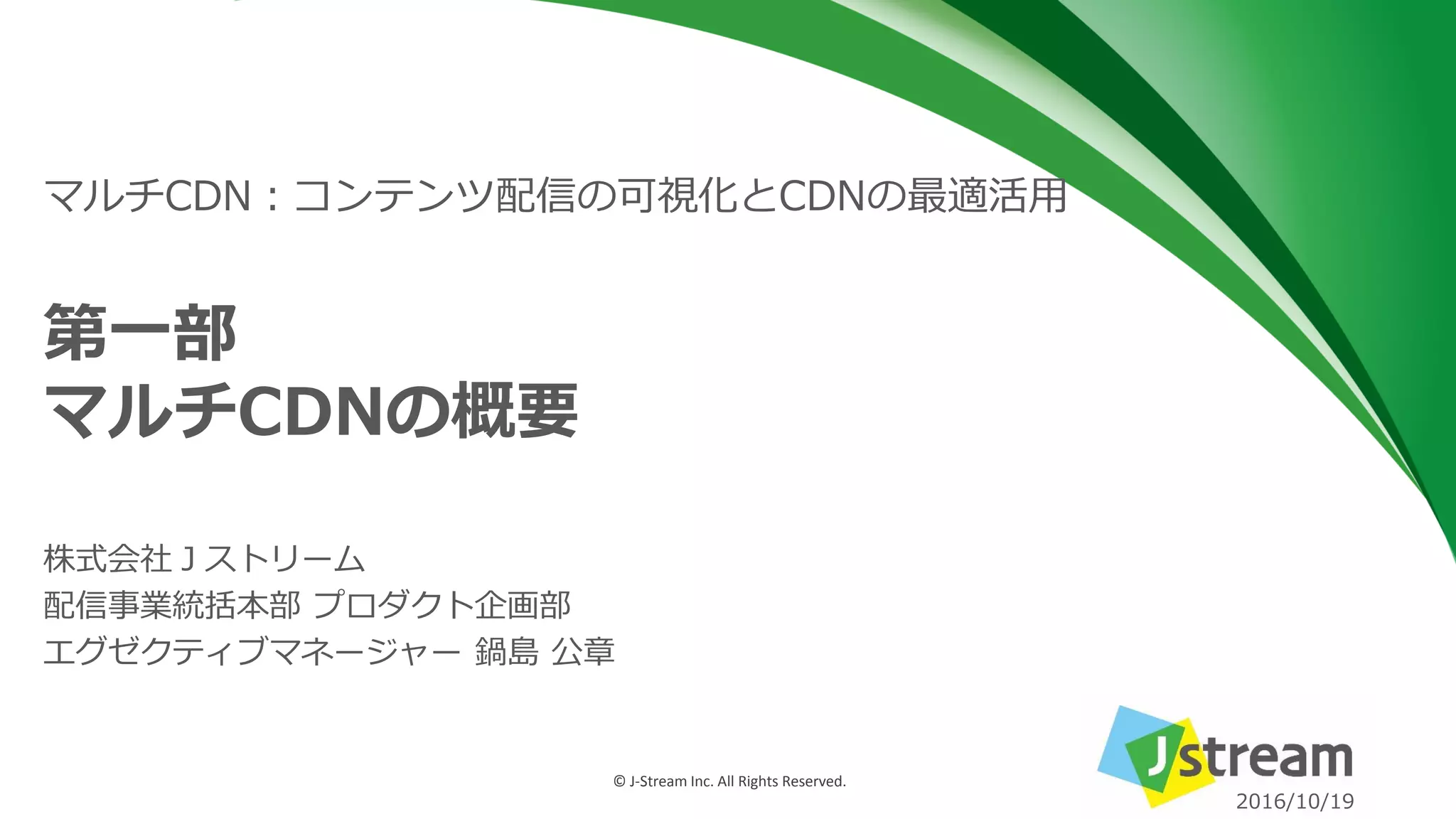

マルチCDNの概要

© J-Stream Inc. All Rights Reserved.
株式会社Ｊストリーム
配信事業統括本部プロダクト企画部
エグゼクティブマネージャー鍋島公章
マルチCDN：コンテンツ配信の可視化とCDNの最適活用
第一部
マルチCDNの概要
2016/10/19

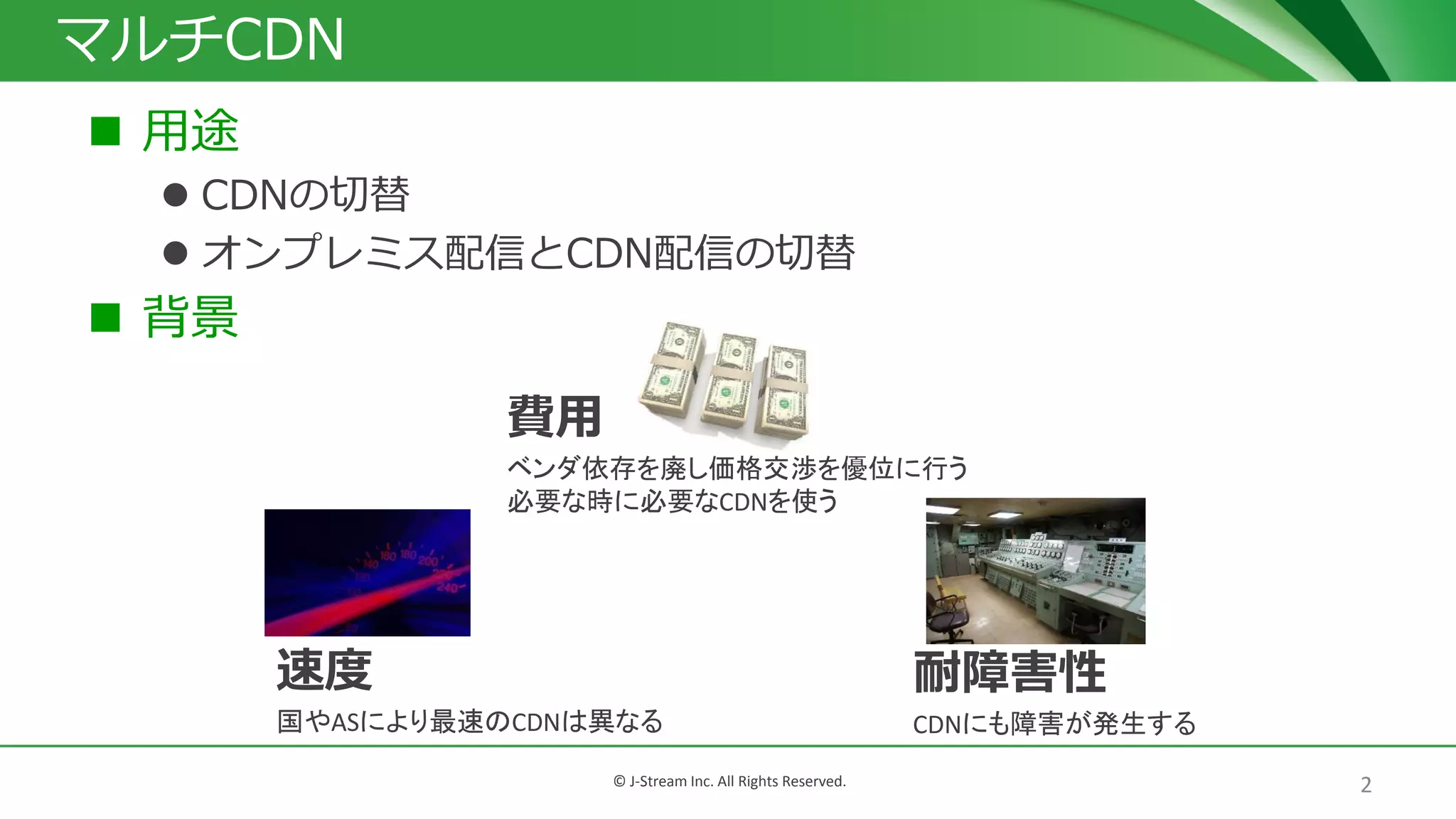

2© J-Stream Inc. All Rights Reserved.
マルチCDN
 用途
 CDNの切替
 オンプレミス配信とCDN配信の切替
 背景
費用
ベンダ依存を廃し価格交渉を優位に行う
必要な時に必要なCDNを使う
速度
国やASにより最速のCDNは異なる
耐障害性
CDNにも障害が発生する

普及率
 StreamingMedia.com OTT Survey 2015年5月
http://www.level3.com/~/media/files/white-
paper/en_cdn_wp_streaming_media_over_-
the_top_video_delivery.pdf

コンポーネント
 CDN計測
 RUM (Real User Measurements)
 実ユーザーからのCDN計測
 パフォーマンスの可視化
 国別、AS単位
 CDN切替
 方式
 DNS：一般
 API：動画ストリーミング
 ビデオプレイヤー：動画ストリーミング

計測：Synthetic vs RUM
 Synthetic (人工的、本物でない) Measurements
 RUM (Real User Measurements)
CDN-a
CDN-b
(少数の)計測サーバー＋一定間隔
CDN-a
CDN-b
(全)実ユーザー＋アクセス毎

モニタリング：RUM
 RUM (Real User Measurements)
CDN-a
RUM集計サーバー
Javascript
object
CDN-b
object
CDN-c
object
Javascriptタグ
報告スクリプト取得
RUM参加サイト
https://radar.cedexis.com/1/xxx/radar.js
Active
計測

Synthetic vs RUM
 比較
メリットデメリット
Synthetic
・計測のコントロールが容易
計測ポイント
エージェント
タイミング
・開発中サイトの計測が可能
・本物ではない（計測の信頼性が低い）
計測ポイント
エージェント
・データセンター等へサーバー配置が必要
RUM
・計測の信頼性が高い
ラストマイル計測
計測ポイント数が多い
・障害検知の精度が高い
・計測のコントロールが困難
計測数(ピーク時多い、閑散時少ない)
計測ポイント(ユーザーの確保)
・開発中サイトの計測はできない

マルチCDN計測 (Cedexis)
 計測項目
対象オブジェク
トサイズ
ＤＮＳルック
アップ
意味合いメトリック名
計測1 43バイト含む DNSルックアップの時間＋
CDNサーバーとクライアント間
RTT*2
Availability(この計測が6秒以内
に完了した率)
計測2 43バイト含まない CDNサーバーとクライアント間
RTT*2
Response Time
計測3 100Ｋバイト含まないトータルでの配信性能 Throughput

統計値
 項目
 Mean(平均値)
 パーセンタイル(上位xx番目の値）
 10、25、50、75、90、95
 標準偏差
 注意点
 速度計測は「対数正規分布」
 CDNの場合「リクエストナビゲーションの失敗」＝「海外のサーバー
から配信」により一部ユーザーへの配信性能が極端に悪化する
 95%の比較も重要
0
500
1000
1500
2000
2500
3000
3500
0 10 20 30 40 50
平均： 5.5Kbps
中央値： 4.7Kbps
10% 11.0Kbps
25% 7.3Kbps
50% 4.7Kbps
75% 2.5Kbps
90% 1.0Kbps
95% 0.5Kbps
速度分布の例
速度（Kbps）
サ
ン
プ
ル
数

切替の方法：DNS
 DNS
 概要
 最適CDNをDNS(CName)で返す
 例 www.example.jp ⇒ www.example.jp.multi-cdn.jp
 www.example.jp.cdn-a.jp
 用途
 ショートセッション（一般Web等）
www.example.jp
www.example.jp.multi-cdn.jp
www.example.jp.cdn-a.jp
CName
CName

切替の方法：API
 API
 概要
 最適CDNをAPIで返す
 例：https://multi-cdn.jp/api/best-cdn.cgi?www.example.jp
• www.example.jp.cdn-a.jp
 用途
 動画等（ロングセッション中）のCDN切替
API確認 API確認 API確認
CDN-a CDN-b CDN-a

切替の方法：ビデオプレイヤー
 ビデオプレイヤー
 概要
 複数CDNからビデオ(部分)ファイルを取得し続ける
 レスポンスの良好なCDNから取得分を多くする
 用途
 動画、ファイルダウンロード
CDN-a
ビデオ
プレイヤー
CDN-b
取得
1 3 4
2
5
6
バッファ
1 2 3 4

AWS Route 53との違い
マルチCDN AWS Route53
概要 CDNの切替 AWS用GSLBの拡張
計測
概要パフォーマンス計測ヘルスチェック
計測先
オンプレオブジェクト
共通CDNオブジェクト
オンプレオブジェクト
計測元リアルユーザー/全世界 AWSエージェント/AWS
計測数数万～/時間～数千程度/時間
切替
国別 CDN、オンプレ設備
レイテンシ CDN、オンプレ設備 AWSリージョン

ユースケース
ユースケース概要
ラウンドロビン一定比率で複数のCDNを利用
国別切替国別に使用するCDNを選択
ベストパフォーマンス地域別・AS別に最適なCDNを選択
バックアッププライマリCDNがダウンしたときにバックアップCDNを利用
オーバーフロープライマリCDNの利用量が一定以上になった後、セカンダリCDNを利用
バースト時のみオンプレ設備の配信帯域が一定以上になった時に、CDNを利用
最小コスト一定条件（最低速度）の元で最小コストのCDNを利用
 代表例

ユースケース：ラウンドロビン
 概要
 複数のCDNをある一定割合で使用する
 利用シーン
 単独CDNでは配信キャパシティが不足する場合
 災害対策(高可用性)
CDN-a
CDN-b

ユースケース：国別切替
 概要
 国別でCDNを切り換える
 利用シーン
 法規制等がある場合
 簡易な地理分散
国 CDN
日本 CDN-a
韓国 CDN-b
中国 CDN-c
米国 CDN-a
その他 CDN-b

ユースケース：ベストパフォーマンス
 概要
 最速のCDNを選択
 利用シーン
 速度の追求
 プレミアム配信
CDN-a
CDN-a
CDN-c
CDN-b
CDN-b
CDN-b
CDN-d

ユースケース：バックアップ
 概要
 プライマリCDNがダウンしたときに
バックアップCDNを利用
 利用シーン
 安価だが不安定なCDNの利用
 補足
 切替単位
 全体
 国別
 ISP（AS)別
CDN-a
CDN-b
×

ユースケース：オーバーフロー
 概要
 プライマリCDNの利用量が一定以上になった後、
セカンダリCDNを利用
 利用シーン
 プライマリCDNの超過費用が高い場合
CDN-a
CDN-b
CDN-API
配信量

ユースケース：バースト時のみ
 概要
 自社設備の配信帯域が一定以上になった時に、
CDNを利用
 利用シーン
 CDN利用料を最小化したい場合
自社設備
CDN-a
Router API
トラフィック

ユースケース：最小コスト
 概要
 一定条件（最低速度）の元で最小コストのCDNを利用
 利用シーン
 配信料を最小化したい場合
 例
 平均速度2Mbps以上の最小コスト
CDN-a CDN-b CDN-c
日本 10Mbps、5円 10Mbps、6円 1Mbps、10円
米国 5Mbps、5円 3Mbps、2円 1Mbps、10円
中国 1Mbps、5円 1Mbps、6円 5Mbps、10円

ご清聴ありがとうございました
www.stream.co.jp/
