Node-RED with Embeded.

1. 組込エンジニアにも役立つ！
Node-RED活用術
（for Node-RED Con. Osaka）
ミイシステム株式会社） 稲玉 繁樹
Rev.)2024/11/01
いなたま しげき
四の人(IoT) @InatamaS

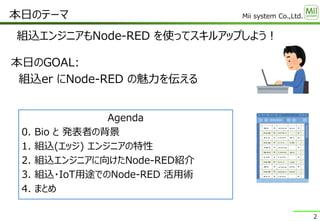

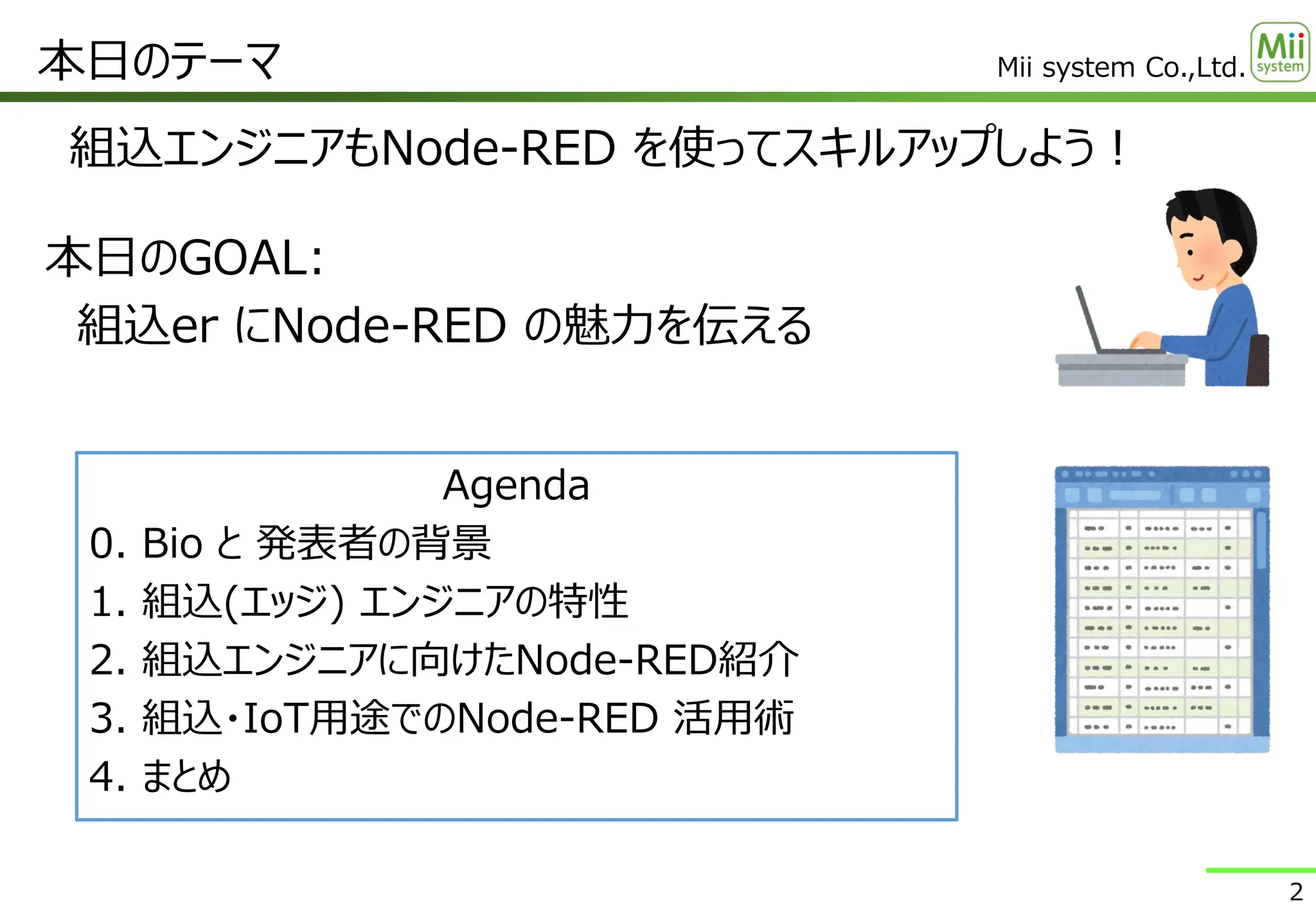

2. Mii system Co.,Ltd.
組込エンジニアもNode-RED を使ってスキルアップしよう！
本日のテーマ
2
本日のGOAL:
組込er にNode-RED の魅力を伝える
Agenda
0. Bio と 発表者の背景
1. 組込(エッジ) エンジニアの特性
2. 組込エンジニアに向けたNode-RED紹介
3. 組込・IoT用途でのNode-RED 活用術
4. まとめ

3. Mii system Co.,Ltd.
 IoTはたくさんの技術がつながり，多くのツールを使う
 組込分野の苦手ゾーンをNode-REDが助けてくれる
IoT のスキルマップ (Node-REDの立ち位置)
3
Cloud Net SOFT 回路 Ｐ板 組込 センサ 3D CAD
Skills for IoT
エッジ ハード
アプリ・クラウド

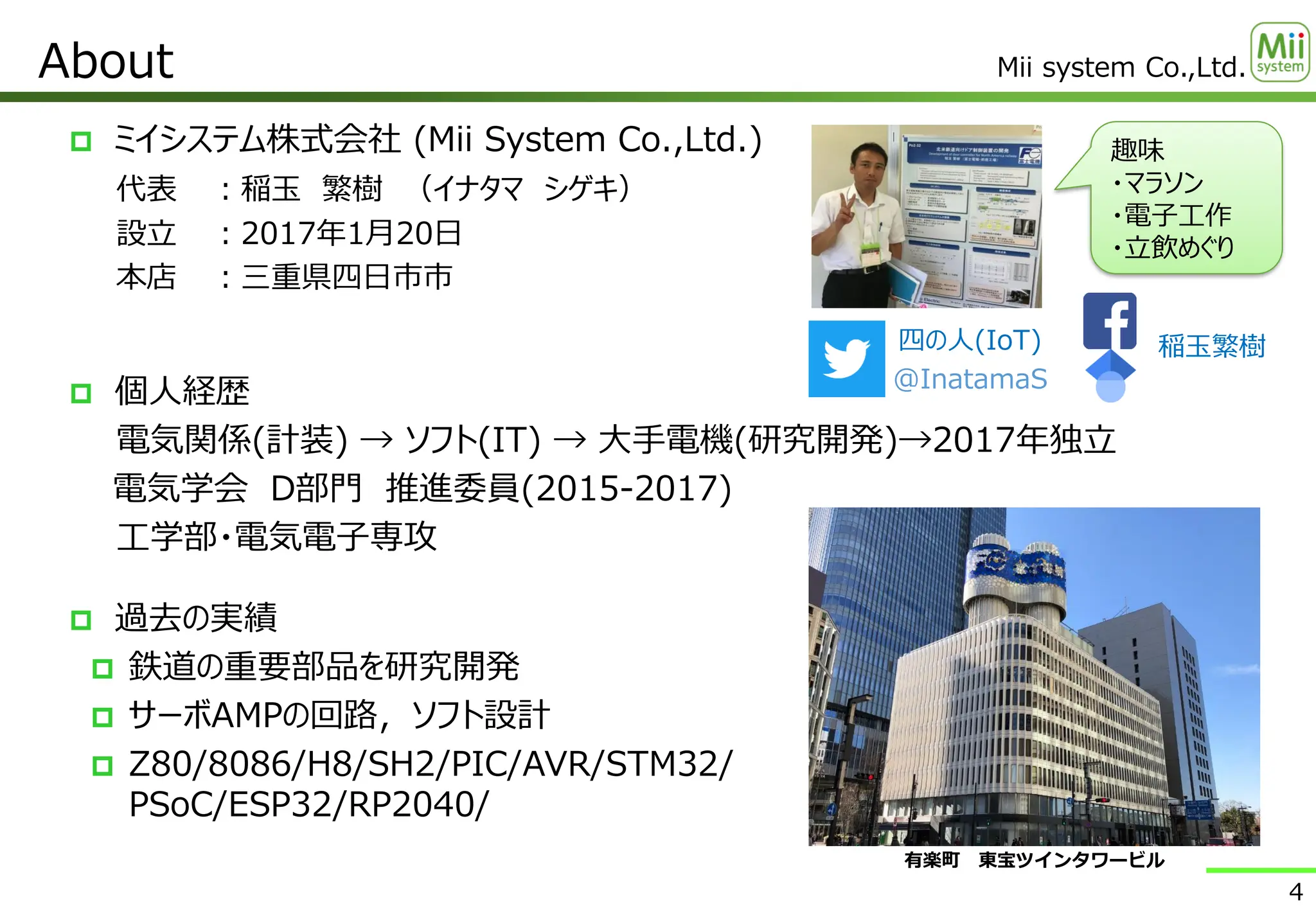

4. Mii system Co.,Ltd.
 ミイシステム株式会社 (​Mii System Co.,Ltd.)
代表 ：稲玉 繁樹 （イナタマ シゲキ）
設立 ：2017年1月20日
本店 ：三重県四日市市
About
4
趣味
・マラソン
・電子工作
・立飲めぐり
 個人経歴
電気関係(計装) → ソフト(IT) → 大手電機(研究開発)→2017年独立
電気学会 D部門 推進委員(2015-2017)
工学部・電気電子専攻
 過去の実績
 鉄道の重要部品を研究開発
 サーボAMPの回路，ソフト設計
 Z80/8086/H8/SH2/PIC/AVR/STM32/
PSoC/ESP32/RP2040/
四の人(IoT)
@InatamaS
稲玉繁樹
有楽町 東宝ツインタワービル

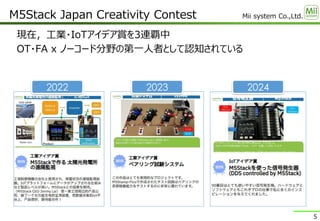

5. Mii system Co.,Ltd.
現在，工業・IoTアイデア賞を3連覇中
OT・FA x ノーコード分野の第一人者として認知されている
M5Stack Japan Creativity Contest
5
2022 2023 2024

6. Mii system Co.,Ltd.
Business
6
Business
自社製品
(IoTセンサ)
受託開発
(Hard & Soft)
技術支援
（コンサル）
 Suppliers
 大手自動車
 大手電機
 大手ガス
 大手機械
 製造工場
 プレス工場
 行政関係
 ・・・
遠隔監視
IoT製品 精密重量計測システム
FA向け試験装置 Sigfox / LoRa
Sensor / Cloud

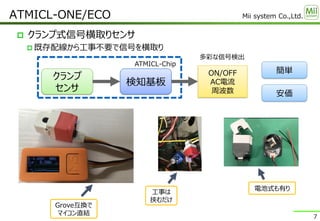

7. Mii system Co.,Ltd.
 クランプ式信号横取りセンサ
 既存配線から工事不要で信号を横取り
ATMICL-Chip
工事は
挟むだけ
検知基板
クランプ
センサ
ON/OFF
AC電流
周波数
多彩な信号検出
Grove互換で
マイコン直結
簡単
安価
ATMICL-ONE/ECO
7
電池式も有り

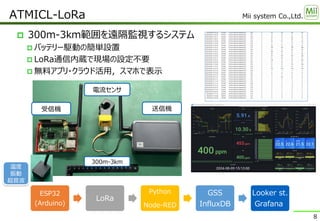

8. Mii system Co.,Ltd.
 300m-3km範囲を遠隔監視するシステム
 バッテリー駆動の簡単設置
 LoRa通信内蔵で現場の設定不要
 無料アプリ・クラウド活用，スマホで表示
ATMICL-LoRa
8
ESP32
(Arduino)
LoRa
Python
Node-RED
GSS
InfluxDB
Looker st.
Grafana
温度
振動
超音波
送信機
受信機
電流センサ
300m-3km

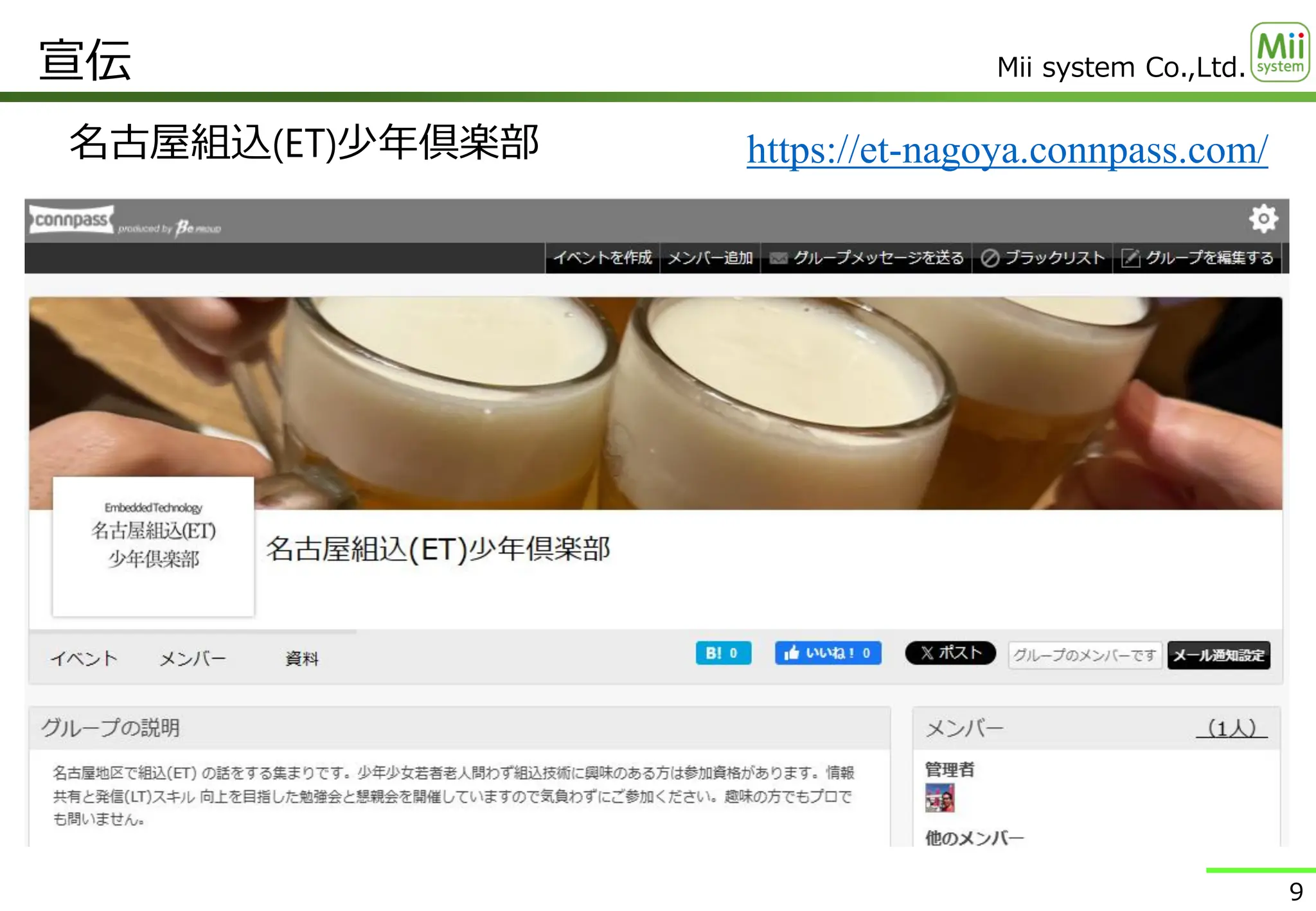

9. Mii system Co.,Ltd.
名古屋組込(ET)少年倶楽部
宣伝
9
https://et-nagoya.connpass.com/

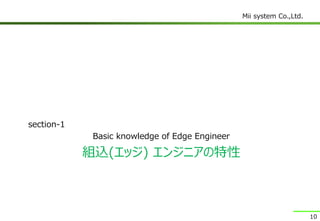

10. Mii system Co.,Ltd.
組込(エッジ) エンジニアの特性
section-1
Basic knowledge of Edge Engineer
10

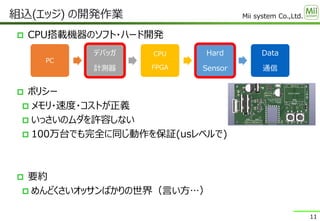

11. Mii system Co.,Ltd.
 CPU搭載機器のソフト・ハード開発
 ポリシー
 メモリ・速度・コストが正義
 いっさいのムダを許容しない
 100万台でも完全に同じ動作を保証(usレベルで)
 要約
 めんどくさいオッサンばかりの世界（言い方⋯）
組込(エッジ) の開発作業
11
PC
デバッガ
計測器
CPU
FPGA
Hard
Sensor
Data
通信

12. Mii system Co.,Ltd.
 悪い所
 用語が分からない
 どう動いているのかが見えない
 起動・終了・呼び出しのタイミングが謎
 ループとか変数とか使いづらいぞ
→ 組込屋からみると中の動きが見えず気持ち悪い → 使いたくない
でも使わないのはもったいない！
組込エンジニアから見たNode-RED
12

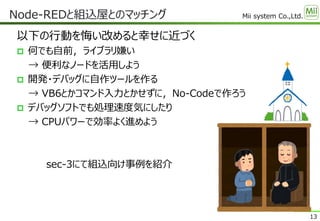

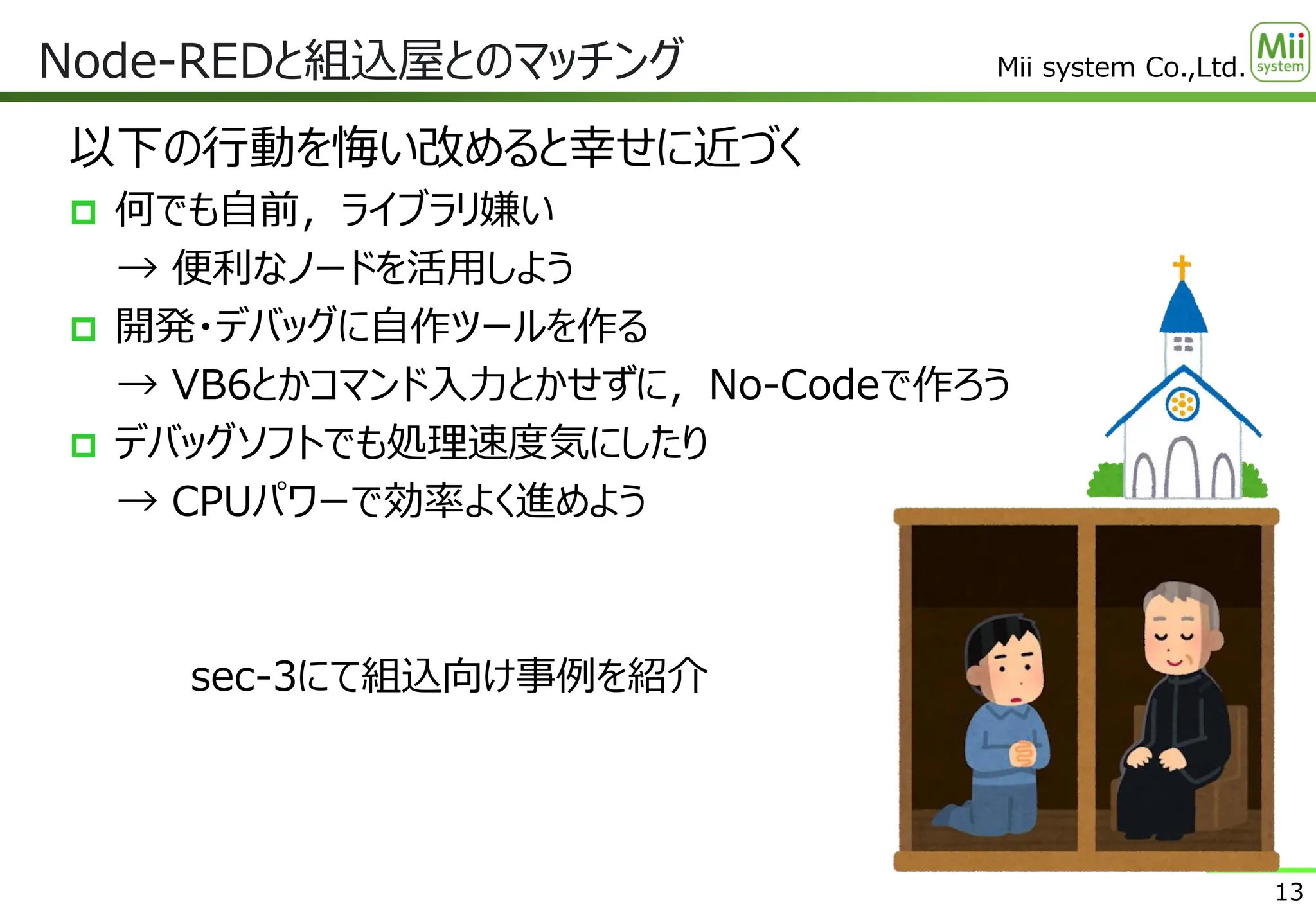

13. Mii system Co.,Ltd.
以下の行動を悔い改めると幸せに近づく
 何でも自前，ライブラリ嫌い
→ 便利なノードを活用しよう
 開発・デバッグに自作ツールを作る
→ VB6とかコマンド入力とかせずに，No-Codeで作ろう
 デバッグソフトでも処理速度気にしたり
→ CPUパワーで効率よく進めよう
sec-3にて組込向け事例を紹介
Node-REDと組込屋とのマッチング
13

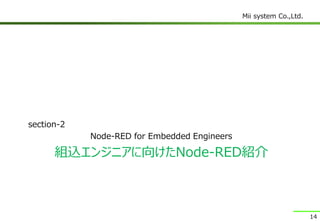

14. Mii system Co.,Ltd.
組込エンジニアに向けたNode-RED紹介
section-2
Node-RED for Embedded Engineers
14

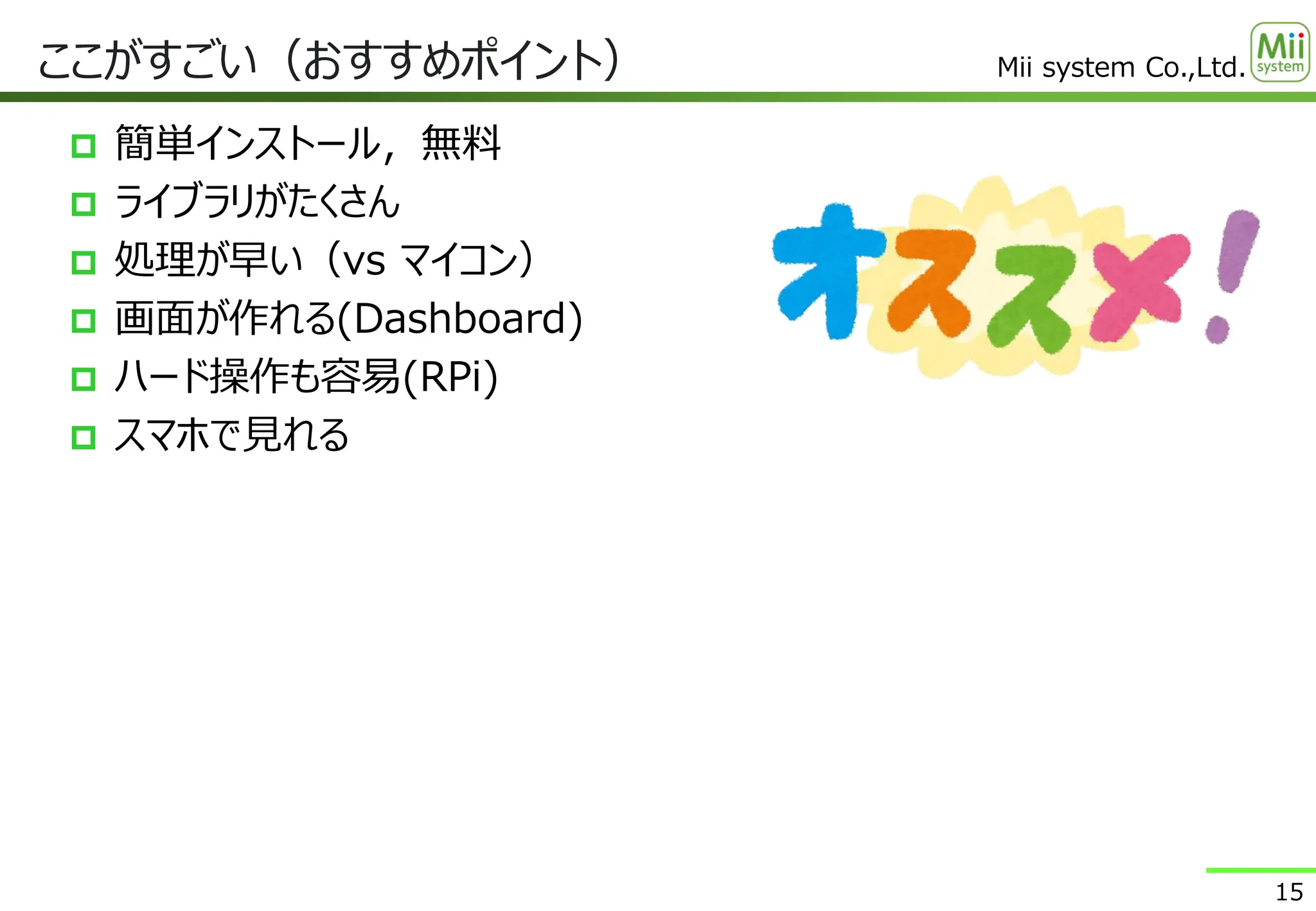

15. Mii system Co.,Ltd.
 簡単インストール，無料
 ライブラリがたくさん
 処理が早い（vs マイコン）
 画面が作れる(Dashboard)
 ハード操作も容易(RPi)
 スマホで見れる
ここがすごい（おすすめポイント）
15

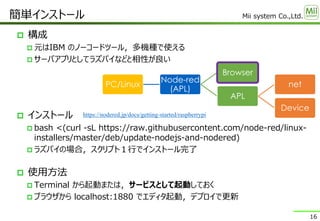

16. Mii system Co.,Ltd.
簡単インストール
16
 構成
 元はIBM のノーコードツール，多機種で使える
 サーバアプリとしてラズパイなどと相性が良い
 インストール
 bash <(curl -sL https://raw.githubusercontent.com/node-red/linux-
installers/master/deb/update-nodejs-and-nodered)
 ラズパイの場合，スクリプト１行でインストール完了
 使用方法
 Terminal から起動または，サービスとして起動しておく
 ブラウザから localhost:1880 でエディタ起動，デプロイで更新
PC/Linux
Node-red
(APL)
Browser
APL
net
Device
https://nodered.jp/docs/getting-started/raspberrypi

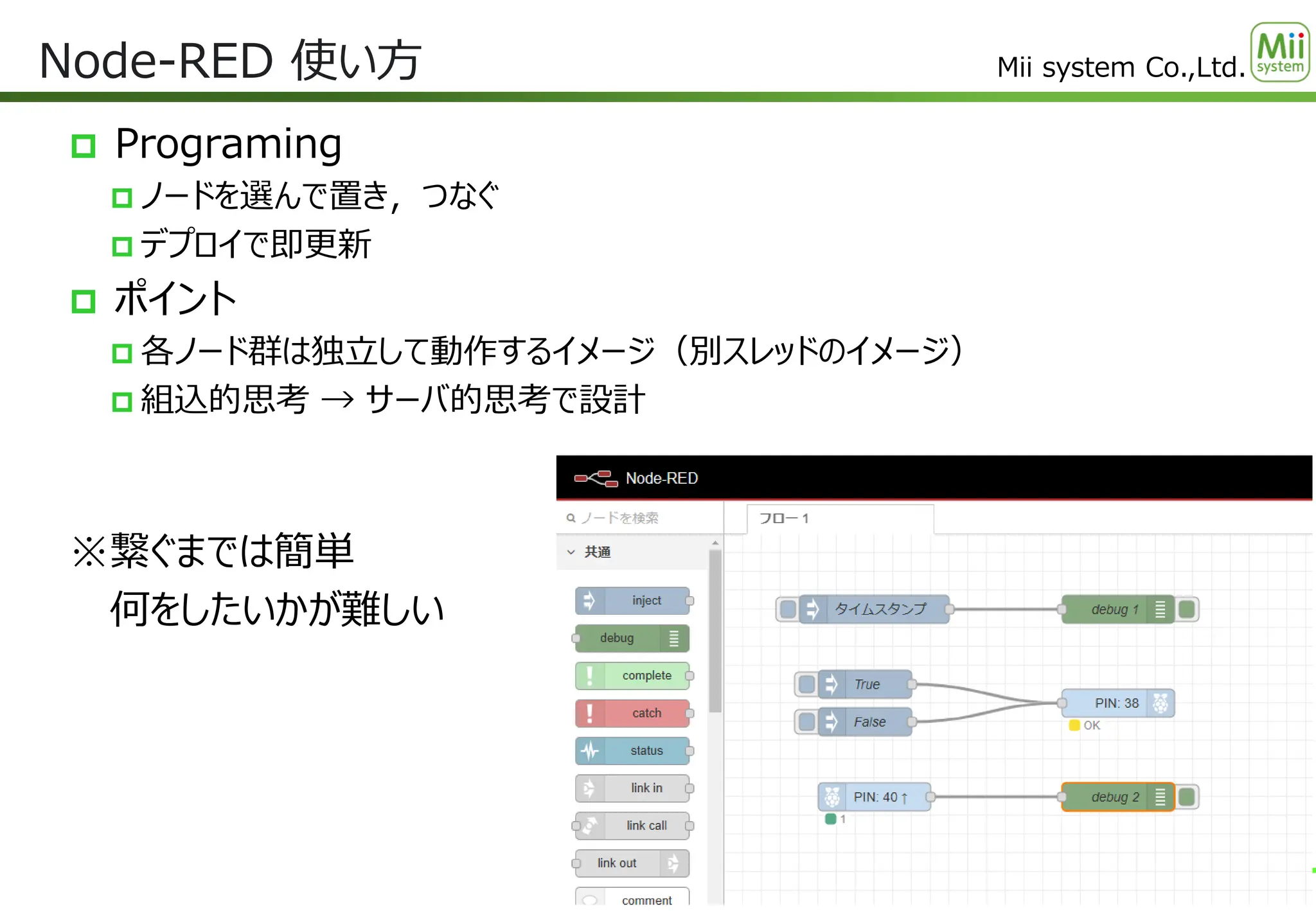

17. Mii system Co.,Ltd.
 Programing
 ノードを選んで置き，つなぐ
 デプロイで即更新
 ポイント
 各ノード群は独立して動作するイメージ（別スレッドのイメージ）
 組込的思考 → サーバ的思考で設計
※繋ぐまでは簡単
何をしたいかが難しい
Node-RED 使い方
17

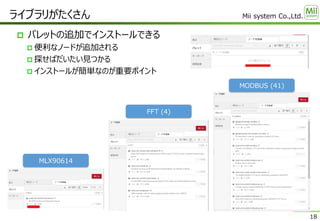

18. Mii system Co.,Ltd.
 パレットの追加でインストールできる
 便利なノードが追加される
 探せばだいたい見つかる
 インストールが簡単なのが重要ポイント
ライブラリがたくさん
18
FFT (4)
MODBUS (41)
MLX90614

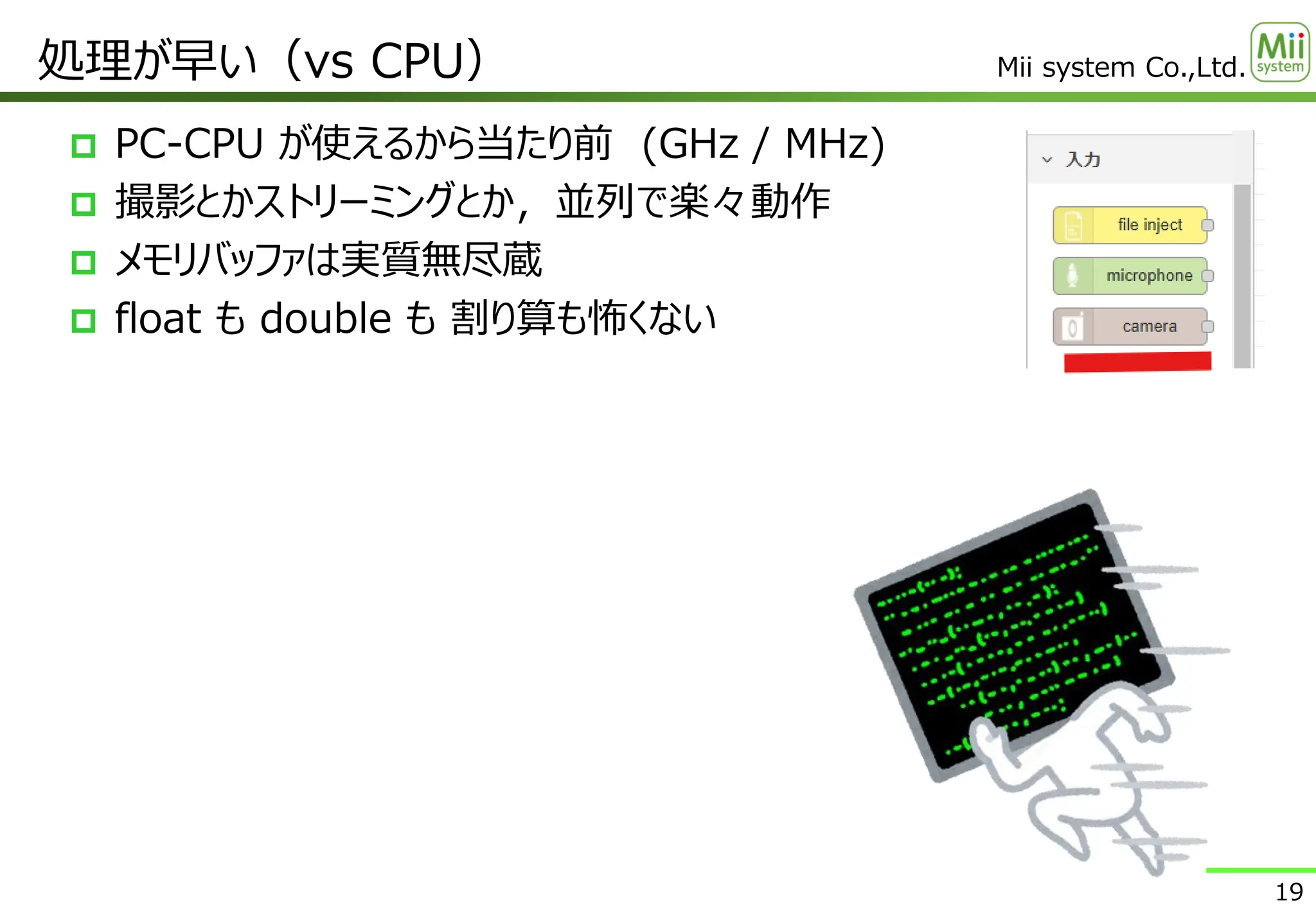

19. Mii system Co.,Ltd.
 PC-CPU が使えるから当たり前 (GHz / MHz)
 撮影とかストリーミングとか，並列で楽々動作
 メモリバッファは実質無尽蔵
 float も double も 割り算も怖くない
処理が早い（vs CPU）
19

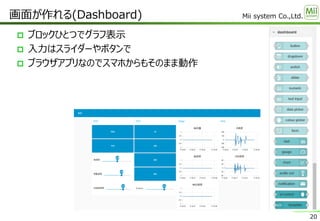

20. Mii system Co.,Ltd.
 ブロックひとつでグラフ表示
 入力はスライダーやボタンで
 ブラウザアプリなのでスマホからもそのまま動作
画面が作れる(Dashboard)
20

21. Mii system Co.,Ltd.
 GPIO はノーコードで操作
 入力：チャタリング除去
 出力：初期値設定
 PWM も使える
ハード操作も容易(RPi)
21
OUTPUT
INPUT
PWM

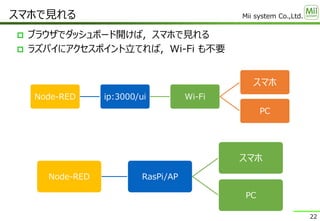

22. Mii system Co.,Ltd.
 ブラウザでダッシュボード開けば，スマホで見れる
 ラズパイにアクセスポイント立てれば，Wi-Fi も不要
スマホで見れる
22
Node-RED ip:3000/ui Wi-Fi
スマホ
PC
Node-RED RasPi/AP
スマホ
PC

23. Mii system Co.,Ltd.
組込・IoT用途でのNode-RED 活用例
section-3
How to use for Embedded stage
23

24. Mii system Co.,Ltd.
 サーバ・Gateway として
 モニターとして
 デバッガとして
こんなのが作れます
24

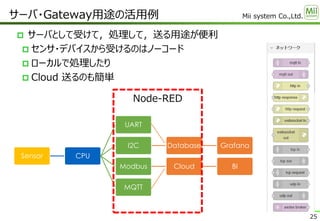

25. Mii system Co.,Ltd.
 サーバとして受けて，処理して，送る用途が便利
 センサ・デバイスから受けるのはノーコード
 ローカルで処理したり
 Cloud 送るのも簡単
サーバ・Gateway用途の活用例
25
Sensor CPU
UART
I2C Database Grafana
Modbus Cloud BI
MQTT
Node-RED

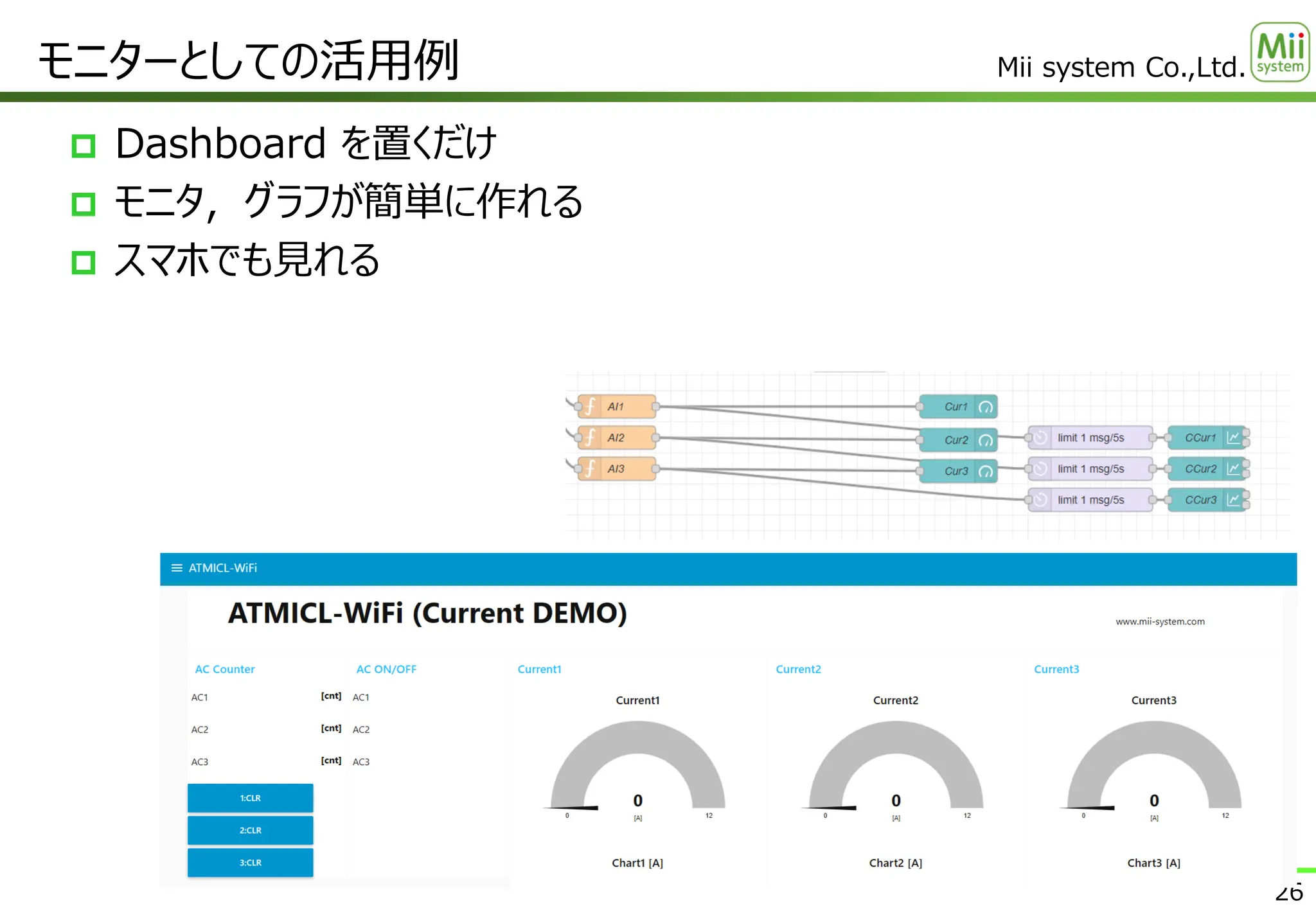

26. Mii system Co.,Ltd.
 Dashboard を置くだけ
 モニタ，グラフが簡単に作れる
 スマホでも見れる
モニターとしての活用例
26

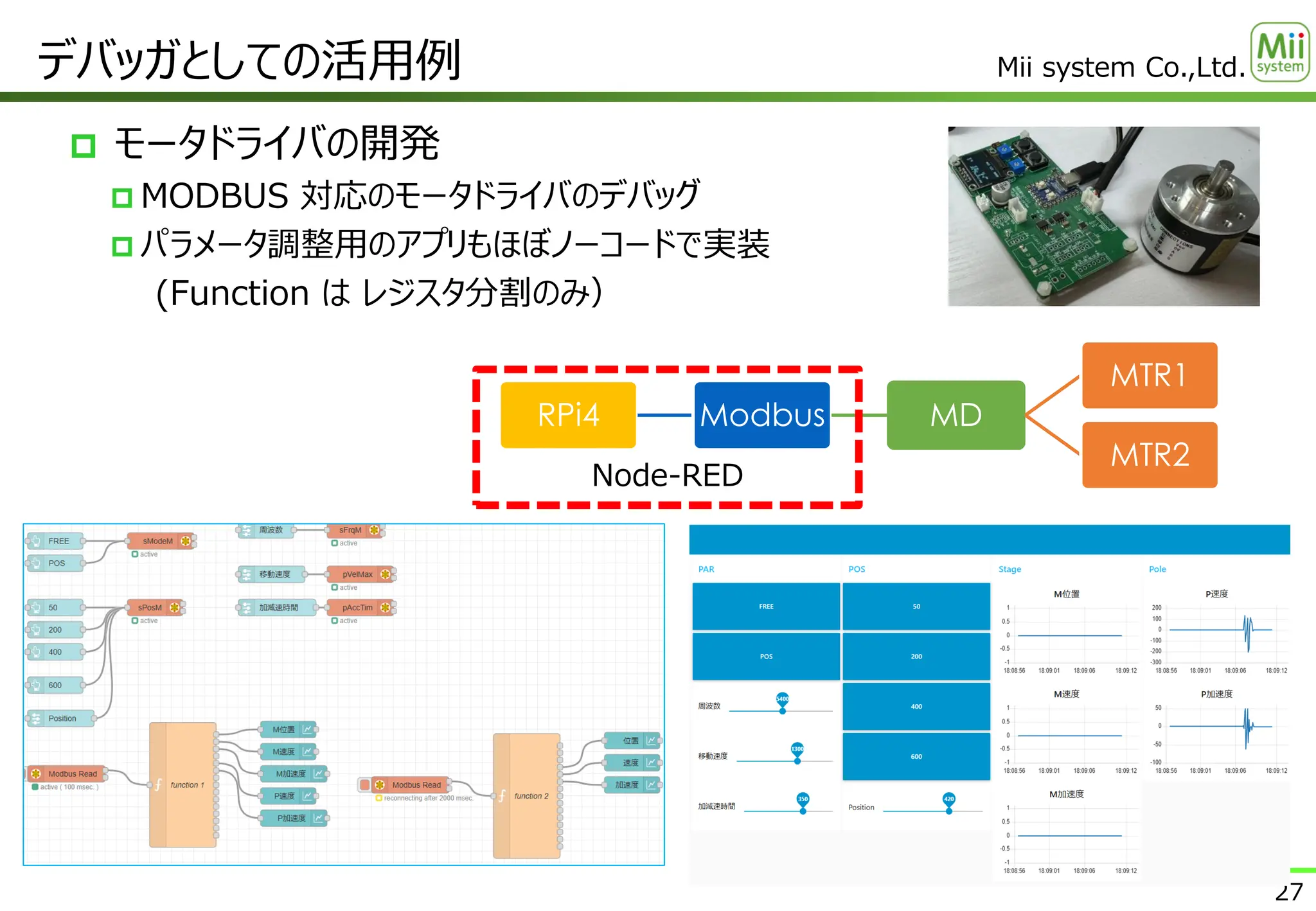

27. Mii system Co.,Ltd.
 モータドライバの開発
 MODBUS 対応のモータドライバのデバッグ
 パラメータ調整用のアプリもほぼノーコードで実装
(Function は レジスタ分割のみ）
デバッガとしての活用例
27
RPi4 Modbus MD
MTR1
MTR2
Node-RED

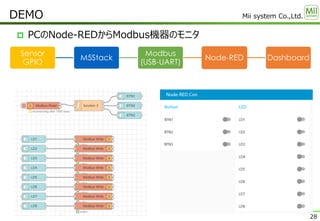

28. Mii system Co.,Ltd.
 PCのNode-REDからModbus機器のモニタ
DEMO
28
Sensor
GPIO
M5Stack
Modbus
(USB-UART)
Node-RED Dashboard

29. Mii system Co.,Ltd.
 Node-RED と組込エンジニアをテーマにまとめました
 使ってる人も使ってない人も上手に活用しよう
 Node-REDで技術と人をつなげよう
まとめ
29
www.mii-system.com
inatama-shigeki@mii-system.com
ご清聴ありがとうございました！
Sildeshare します。
