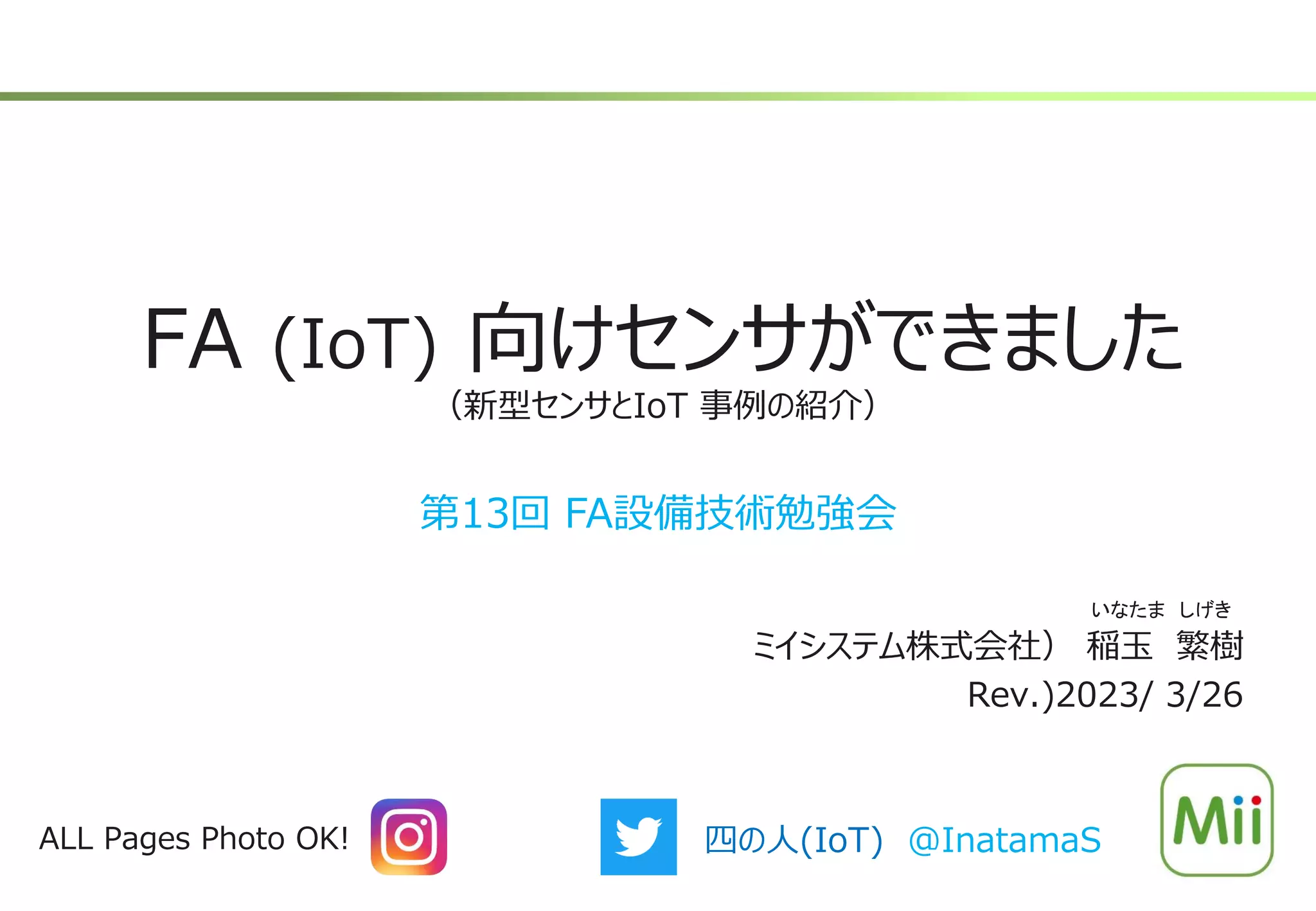

1. FA (IoT) 向けセンサができました
（新型センサとIoT 事例の紹介）
ミイシステム株式会社） 稲玉 繁樹
Rev.)2023/ 3/26
いなたま しげき
ALL Pages Photo OK! 四の人(IoT) @InatamaS
第13回 FA設備技術勉強会

2. Mii system Co.,Ltd.

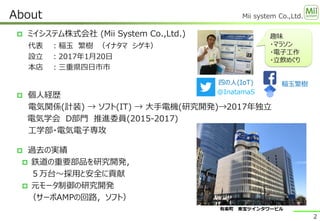

 ミイシステム株式会社 (​Mii System Co.,Ltd.)
代表 ：稲玉 繁樹 （イナタマ シゲキ）
設立 ：2017年1月20日
本店 ：三重県四日市市
About
2
趣味
・マラソン
・電子工作
・立飲めぐり
 個人経歴
電気関係(計装) → ソフト(IT) → 大手電機(研究開発)→2017年独立
電気学会 D部門 推進委員(2015-2017)
工学部・電気電子専攻
 過去の実績
 鉄道の重要部品を研究開発，
５万台～採用と安全に貢献
 元モータ制御の研究開発
（サーボAMPの回路，ソフト）
四の人(IoT)
@InatamaS
稲玉繁樹
有楽町 東宝ツインタワービル

3. Mii system Co.,Ltd.
Business
3
Business

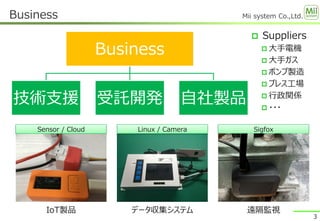

技術支援 受託開発 自社製品
 Suppliers
 大手電機
 大手ガス
 ポンプ製造
 プレス工場
 行政関係
 ・・・
遠隔監視
IoT製品 データ収集システム
Linux / Camera Sigfox
Sensor / Cloud

4. Mii system Co.,Ltd.

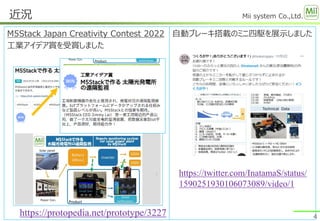

自動ブレーキ搭載のミニ四駆を展示しました
近況
4
https://protopedia.net/prototype/3227
M5Stack Japan Creativity Contest 2022
工業アイデア賞を受賞しました
https://twitter.com/InatamaS/status/
1590251930106073089/video/1

5. Mii system Co.,Ltd.
 前回は信号横取りセンサを紹介
 今後は電池駆動にしたい，Gateway と繋ぎたい，と表明
 本日はその後の展開を発表します
前回（第３回）の内容
5

6. Mii system Co.,Ltd.
 DC検知タイプを超省電力化
 クランプ式でDC信号の微弱変化を横取り
挟んだ線の状態が出力線に出てくる
 電池式で電源工事不要
 専用ハーネスと端子台タイプ

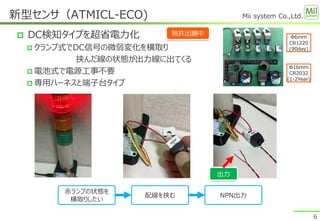

新型センサ（ATMICL-ECO)
6
赤ランプの状態を
横取りしたい
配線を挟む NPN出力
出力
Φ6mm
CR1220
(90day)
Φ16mm
CR2032
(1-2Year)
特許出願中

7. Mii system Co.,Ltd.
 異常通報システム
 赤ランプをメール通知
 試験終了呼び出し
 数時間かかる自動試験機など
 使用回数・時間のモニタ
 オン・オフの集計・通知
 メリット
 電源工事も不要・付替えが簡単
 接点出力で扱いやすい
 SORACOM ボタンと接続可能
 デメリット
 電池交換が必要
活用シーン
7
https://www.trenet-
s.co.jp/post/%E8%A8%AD%E5%82%99%E7%9B%A3%E8%A6%96%E9%80%9A%E5%A0%B1%E3%82%B7%E3%82%B9%E3%83%86%E3%83%
A0%E5%A4%A7%E5%8F%A3%E7%94%BAr%E7%94%A3%E6%A5%AD%E5%A4%A7%E5%8F%A3%E5%B7%A5%E5%A0%B4sc-810x
面白い活用方法を教えてください

8. Mii system Co.,Ltd.

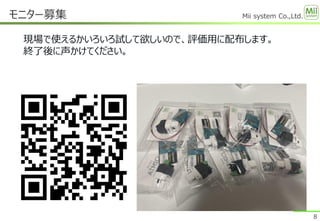

モニター募集
8
現場で使えるかいろいろ試して欲しいので、評価用に配布します。
終了後に声かけてください。

9. Mii system Co.,Ltd.
その他のIoT事例

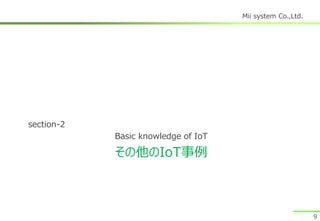

section-2
Basic knowledge of IoT
9

10. Mii system Co.,Ltd.

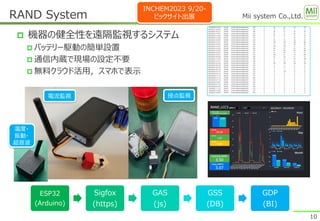

 機器の健全性を遠隔監視するシステム
 バッテリー駆動の簡単設置
 通信内蔵で現場の設定不要
 無料クラウド活用，スマホで表示
RAND System
10
ESP32
(Arduino)
Sigfox
(https)
GAS
(js)
GSS
(DB)
GDP
(BI)
温度・
振動・
超音波
電流監視 接点監視
INCHEM2023 9/20-
ビックサイト出展

11. Mii system Co.,Ltd.

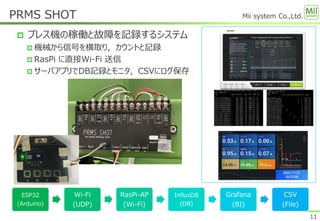

 プレス機の稼働と故障を記録するシステム
 機械から信号を横取り，カウントと記録
 RasPi に直接Wi-Fi 送信
 サーバアプリでDB記録とモニタ，CSVにログ保存
PRMS SHOT
11
ESP32
(Arduino)
Wi-Fi
(UDP)
RasPi-AP
(Wi-Fi)
InfluxDB
(DB)
Grafana
(BI)
CSV
(File)

12. Mii system Co.,Ltd.
 FA信号横取り装置 （ラズパイ）
 DI x4 (±12-24V) / AI x3 (±4-20mA/0-10V)
RS485 x1 をラズパイに入力する装置
 MIL20 端子台に配線
 全ch間絶縁により安全（共通COM無し）
MISG-431R
12
DI/AI/RS485/
Grove
RasPi
(GPIO/I2C)
LTE Cloud APL…

13. Mii system Co.,Ltd.
 伊勢エビのIoT化
 水温と騒音計測
 設置は置くだけ
 スマホでモニタ
開発・支援事例2
13
 しいたけのIoT
 菌打ち機の遠隔操作
 ハウスの環境計測
 フリーズドライ機ハック
 温度，圧力を横取り
 1/1000気圧で制御

14. Mii system Co.,Ltd.

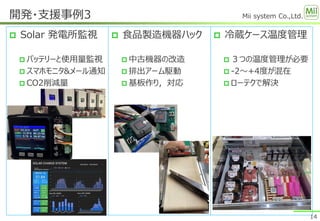

 Solar 発電所監視
 バッテリーと使用量監視
 スマホモニタ&メール通知
 CO2削減量
開発・支援事例3
14
 食品製造機器ハック
 中古機器の改造
 排出アーム駆動
 基板作り，対応
 冷蔵ケース温度管理
 ３つの温度管理が必要
 -2～+4度が混在
 ローテクで解決

15. Mii system Co.,Ltd.

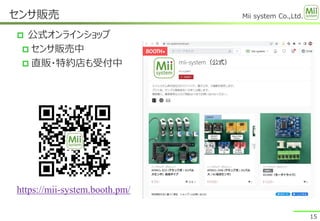

 公式オンラインショップ
 センサ販売中
 直販・特約店も受付中
センサ販売
15
https://mii-system.booth.pm/

16. Mii system Co.,Ltd.
 新型センサができました
 IoT 事例の活用先を増やしたい
 仲間づくりやIoT支援を頑張ります
まとめ
16
www.mii-system.com
inatama-shigeki@mii-system.com
ご清聴ありがとうございました！
Sildeshare します。
いなたま しげき
代表：稲玉 繁樹
四の人(IoT) @InatamaS
BOOTH公式SHOP
https://mii-system.booth.pm/
