CEDEC 2015 での発表資料

1. IoT デバイスと簡単に
連携できる統合開発＆配信環
境
Bluemix を使ったゲーム開発
日本アイ・ビー・エム
Bluemix エバンジェリスト 木村
桂
#cedec2015

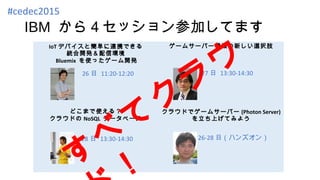

2. IBM から４セッション参加してます
#cedec2015
IoT デバイスと簡単に連携できる
統合開発＆配信環境
Bluemix を使ったゲーム開発
ゲームサーバー構築の新しい選択肢
どこまで使える？
クラウドの NoSQL データベース
クラウドでゲームサーバー (Photon Server)
を立ち上げてみよう
26 日 11:20-12:20 27 日 13:30-14:30
28 日 13:30-14:30 26-28 日（ハンズオン）
す
べ
て
ク
ラ
ウ

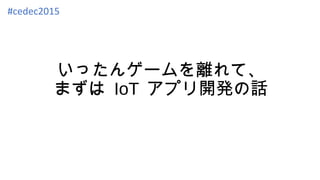

3. いったんゲームを離れて、
まずは IoT アプリ開発の話
#cedec2015

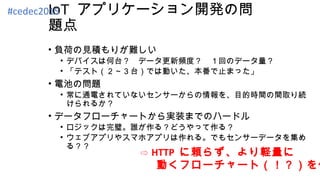

4. IoT アプリケーション開発の問
題点
• 負荷の見積もりが難しい
• デバイスは何台？ データ更新頻度？ １回のデータ量？
• 「テスト（２～３台）では動いた、本番で止まった」
• 電池の問題
• 常に通電されていないセンサーからの情報を、目的時間の間取り続
けられるか？
• データフローチャートから実装までのハードル
• ロジックは完璧。誰が作る？どうやって作る？
• ウェブアプリやスマホアプリは作れる。でもセンサーデータを集め
る？？
⇨ HTTP に頼らず、より軽量に
動くフローチャート（！？）を作
#cedec2015

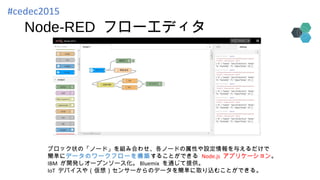

5. Node-RED フローエディタ
ブロック状の「ノード」を組み合わせ、各ノードの属性や設定情報を与えるだけで
簡単にデータのワークフローを構築することができる Node.js アプリケーション。
IBM が開発しオープンソース化。 Bluemix を通じて提供。
IoT デバイスや（仮想）センサーからのデータを簡単に取り込むことができる。
#cedec2015

6. 実際に作ってみましょ
う！
#cedec2015

7. 今回はラズベリーパイを使います
ARM ベースの超小型コンピュータ
-RAM: 1GB
-ストレージ : MicroSB カード
-ネットワーク : 10/100Mbps Ethernet
-USB ポート : USB 2.0 x 4
今、僕の自宅で動いてます！
#cedec2015

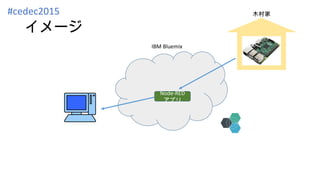

8. イメージ
Node-RED
アプリ
IBM Bluemix
木村家#cedec2015

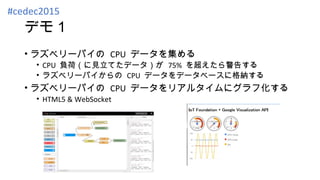

9. デモ１
• ラズベリーパイの CPU データを集める
• CPU 負荷（に見立てたデータ）が 75% を超えたら警告する
• ラズベリーパイからの CPU データをデータベースに格納する
• ラズベリーパイの CPU データをリアルタイムにグラフ化する
• HTML5 & WebSocket
#cedec2015

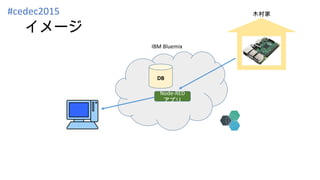

10. イメージ
Node-RED
アプリ
DB
IBM Bluemix
木村家#cedec2015

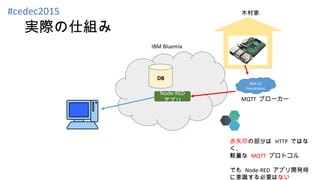

11. 実際の仕組み
Node-RED
アプリ
IBM IoT
Foundation
DB
IBM Bluemix
MQTT ブローカー
赤矢印の部分は HTTP ではな
く、
軽量な MQTT プロトコル
でも Node-RED アプリ開発時
に意識する必要はない
木村家#cedec2015

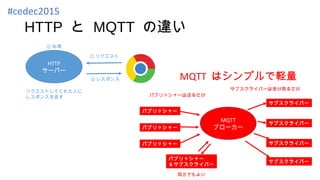

12. HTTP と MQTT の違い
HTTP
サーバー
① リクエスト
③ レスポンス
MQTT
ブローカー
パブリッシャー
パブリッシャー
パブリッシャー
サブスクライバー
サブスクライバー
サブスクライバー
サブスクライバー
パブリッシャー
＆サブスクライバー
パブリッシャーは送るだけ
サブスクライバーは受け取るだけ
両方でもよい
リクエストしてくれた人に
レスポンスを返す
MQTT はシンプルで軽量
② 処理
#cedec2015

13. MQTT を SaaS で提供
Node-RED
アプリ
IBM IoT
Foundation
DB
IBM Bluemix
MQTT ブローカー
木村家
quickstart.messaging.internetofthings.ibmcloud.com:1883
認証なしで誰でも使えます！
しかも無料！
#cedec2015

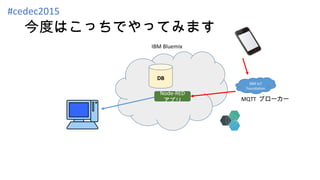

14. 今度はこっちでやってみます
Node-RED
アプリ
IBM IoT
Foundation
IBM Bluemix
DB
MQTT ブローカー
#cedec2015

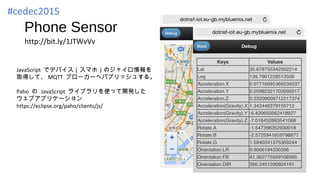

15. Phone Sensor
http://bit.ly/1JTWvVv
JavaScript でデバイス（スマホ）のジャイロ情報を
取得して、 MQTT ブローカーへパブリッシュする。
Paho の JavaScript ライブラリを使って開発した
ウェブアプリケーション
https://eclipse.org/paho/clients/js/
#cedec2015

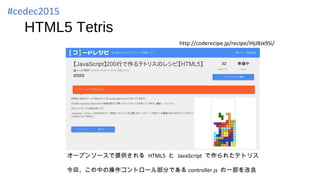

16. HTML5 Tetris
http://coderecipe.jp/recipe/iHjJBJx9Si/
オープンソースで提供される HTML5 と JavaScript で作られたテトリス
今回、この中の操作コントロール部分である controller.js の一部を改良
#cedec2015

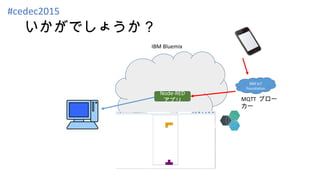

17. いかがでしょうか？
Node-RED
アプリ
IBM IoT
Foundation
IBM Bluemix
MQTT ブロー
カー
#cedec2015

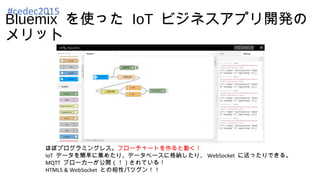

18. Bluemix を使った IoT ビジネスアプリ開発の
メリット
ほぼプログラミングレス。フローチャートを作ると動く！
IoT データを簡単に集めたり、データベースに格納したり、 WebSocket に送ったりできる。
MQTT ブローカーが公開（！）されている！
HTML5 & WebSocket との相性バツグン！！
#cedec2015

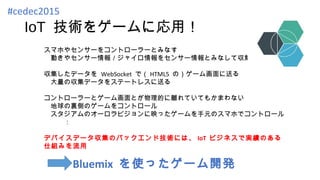

19. IoT 技術をゲームに応用！
スマホやセンサーをコントローラーとみなす
動きやセンサー情報／ジャイロ情報をセンサー情報とみなして収集する
収集したデータを WebSocket で（ HTML5 の）ゲーム画面に送る
大量の収集データをステートレスに送る
コントローラーとゲーム画面とが物理的に離れていてもかまわない
地球の裏側のゲームをコントロール
スタジアムのオーロラビジョンに映ったゲームを手元のスマホでコントロール
：
デバイスデータ収集のバックエンド技術には、 IoT ビジネスで実績のある
仕組みを流用
Bluemix を使ったゲーム開発
#cedec2015

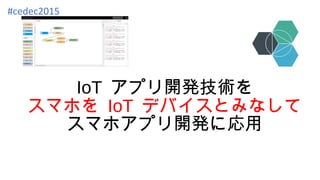

20. IoT アプリ開発技術を
スマホを IoT デバイスとみなして
スマホアプリ開発に応用
#cedec2015
