[NDC_16] 캐릭터 한 달에 하나씩 업데이트 하기 : '최강의 군단' 스킬 개발 툴 포스트 모템과 차기작 '건파이트 맨션' 툴 프리뷰

캐릭터 한 달에 하나씩 업데이트 하기
<최강의 군단> 스킬 개발 툴 포스트 모템과
차기작 <건파이트 맨션> 툴 프리뷰
에이스톰 모바일 본부 개발실
백승민

발표자 소개
클라이언트 프로그래머
주요 분야 : 인게임 전투, 캐릭터 스킬
에이스톰 모바일 본부 개발실장

발표자 소개
2001~2010 : 네오플
출처 : game.donga.com
출처 : cyphers.nexon.com
출처 : inven.co.kr

발표자 소개
2011~현재 : 에이스톰

목차
1. 세션 소개
2. 진행 방식 소개
3. 하드코딩 방식의 스킬 개발
4. <최강의 군단>의 스킬 개발 툴 포스트 모템
5. <건파이트 맨션>의 스킬 개발 툴 프리뷰
6. 정리 / Q&A

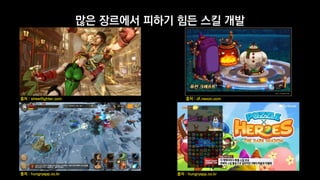

많은 장르에서 피하기 힘든 스킬 개발
출처 : streetfighter.com 출처 : df.nexon.com
출처 : hungryapp.co.kr 출처 : hungryapp.co.kr

개발해야 되는 스킬의 기능은 천차만별
장르에 따라 차이는 있음
실시간성, 액션성이 강할수록 스킬의 기획이 복잡해지는 경향
출처 : 최강의 군단 홈페이지 (www.herowarz.com)

스킬 프로그래머의 과제
스킬 기획의 다양성을 제한하지 않으면서
빠르게 개발하려면?
= 이 세션의 주제

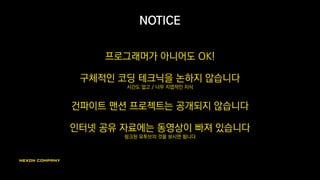

NOTICE
프로그래머가 아니어도 OK!
구체적인 코딩 테크닉을 논하지 않습니다
시간도 없고 / 너무 지엽적인 지식
건파이트 맨션 프로젝트는 공개되지 않습니다
인터넷 공유 자료에는 동영상이 빠져 있습니다
링크된 유투브의 것을 보시면 됩니다

Chapter 2
진행 방식 소개

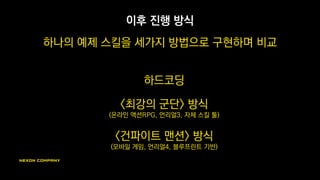

이후 진행 방식
하나의 예제 스킬을 세가지 방법으로 구현하며 비교
하드코딩
<최강의 군단> 방식
(온라인 액션RPG, 언리얼3, 자체 스킬 툴)
<건파이트 맨션> 방식
(모바일 게임, 언리얼4, 블루프린트 기반)

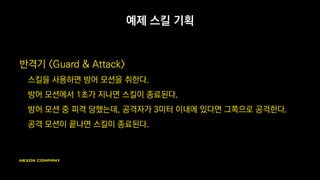

예제 스킬 기획
반격기 <Guard & Attack>
스킬을 사용하면 방어 모션을 취한다.
방어 모션에서 1초가 지나면 스킬이 종료된다.
방어 모션 중 피격 당했는데, 공격자가 3미터 이내에 있다면 그쪽으로 공격한다.
공격 모션이 끝나면 스킬이 종료된다.

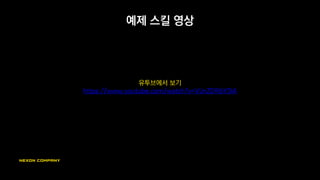

예제 스킬 영상
유투브에서 보기
https://www.youtube.com/watch?v=VJnZDRbY3lA

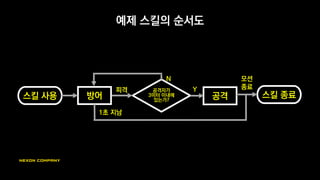

예제 스킬의 순서도
스킬 종료
공격자가
3미터 이내에
있는가?
스킬 사용 방어
피격
공격
Y
모션
종료
1초 지남
N

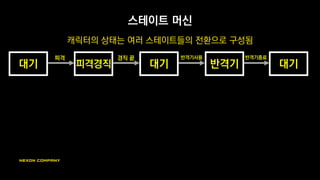

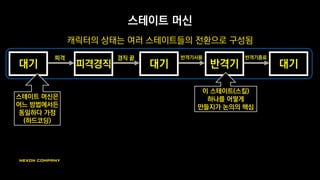

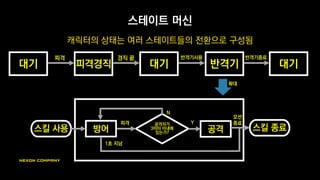

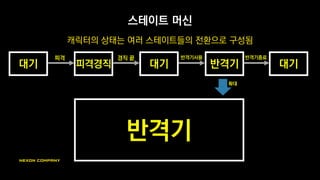

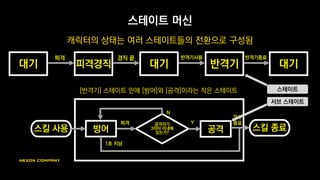

스테이트 머신
캐릭터의 상태는 여러 스테이트들의 전환으로 구성됨
대기
피격
피격경직
경직 끝
대기
반격기사용
반격기
반격기종료
대기

스테이트 머신
대기
피격
피격경직
경직 끝
대기
반격기사용
반격기
반격기종료
대기
스테이트 머신은
어느 방법에서든
동일하다 가정
(하드코딩)
이 스테이트(스킬)
하나를 어떻게
만들지가 논의의 핵심

반격기
스테이트 머신
대기
피격
피격경직
경직 끝
대기
반격기사용
반격기
반격기종료
대기
확대

반격기 스킬 종료
공격자가
3미터 이내에
있는가?
피격
공격
Y
모션
종료
1초 지남
N
스테이트 머신
대기
피격
피격경직
경직 끝
대기
반격기사용
반격기
반격기종료
대기
확대

반격기 스킬 종료
공격자가
3미터 이내에
있는가?
피격
공격
Y
모션
종료
1초 지남
N
스테이트 머신
대기
피격
피격경직
경직 끝
대기
반격기사용
반격기
반격기종료
대기
스테이트
서브 스테이트
[반격기] 스테이트 안에 [방어]와 [공격]이라는 작은 스테이트

Chapter 3
하드코딩 방식의 스킬 개발

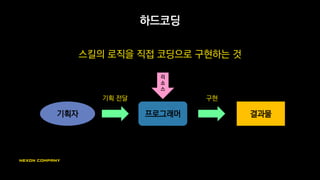

하드코딩
스킬의 로직을 직접 코딩으로 구현하는 것
기획자 결과물프로그래머
기획 전달 구현
리
소
스

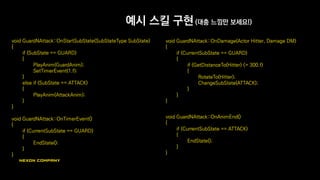

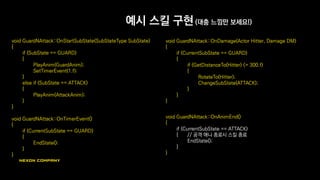

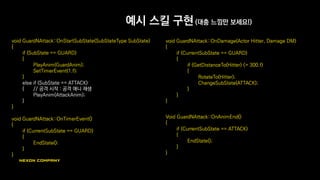

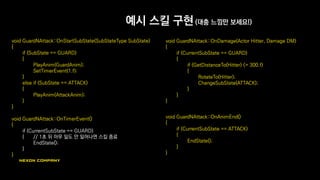

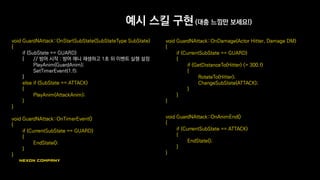

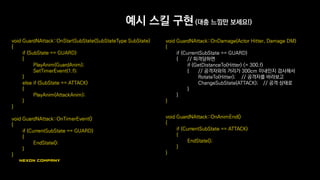

예시 스킬 구현 (대충 느낌만 보세요!)
void GuardNAttack::OnStartSubState(SubStateType SubState)
{
if (SubState == GUARD)
{
PlayAnim(GuardAnim);
SetTimerEvent(1.f);
}
else if (SubState == ATTACK)
{
PlayAnim(AttackAnim);
}
}
void GuardNAttack::OnTimerEvent()
{
if (CurrentSubState == GUARD)
{
EndState();
}
}
void GuardNAttack::OnDamage(Actor Hitter, Damage DM)
{
{
if (GetDistanceTo(Hitter) <= 300.f)
{
RotateTo(Hitter);
ChangeSubState(ATTACK);
}
}
}
void GuardNAttack::OnAnimEnd()
{
if (CurrentSubState == ATTACK)
{
EndState();
}
}

{
{ // 방어 시작 : 방어 애니 재생하고 1초 뒤 이벤트 실행 설정
SetTimerEvent(1.f);
}
{
}
}
{
{
EndState();
}
}
{
{
{
RotateTo(Hitter);
}
}
}
{
{
EndState();
}
}

{
{
SetTimerEvent(1.f);
}
{
}
}
{
{ // 1초 뒤 아무 일도 안 일어나면 스킬 종료
EndState();
}
}
{
{
{
RotateTo(Hitter);
}
}
}
{
{
EndState();
}
}

{
{
SetTimerEvent(1.f);
}
{
}
}
{
{
EndState();
}
}
{
{ // 피격당하면
{ // 공격자와의 거리가 300cm 이내인지 검사해서
RotateTo(Hitter); // 공격자를 바라보고
ChangeSubState(ATTACK); // 공격 상태로
}
}
}
{
{
EndState();
}
}

{
{
SetTimerEvent(1.f);
}
{ // 공격 시작 : 공격 애니 재생
}
}
{
{
EndState();
}
}
{
{
{
RotateTo(Hitter);
}
}
}
{
{
EndState();
}
}

{
{
SetTimerEvent(1.f);
}
{
}
}
{
{
EndState();
}
}
{
{
{
RotateTo(Hitter);
}
}
}
{
{ // 공격 애니 종료시 스킬 종료
EndState();
}
}

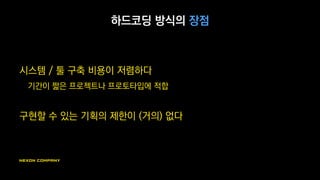

하드코딩 방식의 장점
시스템 / 툴 구축 비용이 저렴하다
기간이 짧은 프로젝트나 프로토타입에 적합
구현할 수 있는 기획의 제한이 (거의) 없다

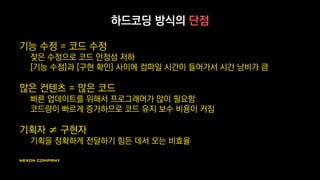

하드코딩 방식의 단점
기능 수정 = 코드 수정
잦은 수정으로 코드 안정성 저하
[기능 수정]과 [구현 확인] 사이에 컴파일 시간이 들어가서 시간 낭비가 큼
많은 컨텐츠 = 많은 코드
빠른 업데이트를 위해서 프로그래머가 많이 필요함
코드량이 빠르게 증가하므로 코드 유지 보수 비용이 커짐
기획자 ≠ 구현자
기획을 정확하게 전달하기 힘든 데서 오는 비효율

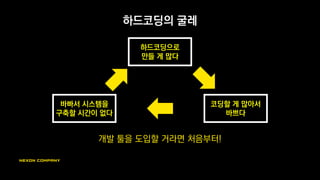

하드코딩의 굴레
하드코딩으로
만들 게 많다
코딩할 게 많아서
바쁘다
바빠서 시스템을
구축할 시간이 없다
개발 툴을 도입할 거라면 처음부터!

하드코딩을 해야 한다면?
스킬 간에 중복되는 코드를 최대한 줄여야 함
스킬A
코드
스킬B
코드
스킬C
코드
스킬A
코드
스킬B
코드
스킬C
코드
스킬 공통
코드
리팩토링

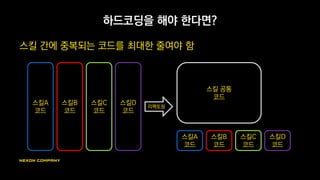

하드코딩을 해야 한다면?
스킬 간에 중복되는 코드를 최대한 줄여야 함
스킬A
코드
스킬B
코드
스킬C
코드
스킬A
코드
스킬B
코드
스킬C
코드
스킬 공통
코드
스킬D
코드
스킬D
코드

Chapter 4
<최강의 군단>의 스킬 개발 툴 포스트 모템

<최강의 군단> 소개
PC 플랫폼의 온라인 액션 RPG. 약칭 <최군>
엔진 : 언리얼3
개발 시작 : 2011년
국내 서비스 시작 : 2014년
현재 해외 계약 후 서비스 준비중
소개 영상 : https://www.youtube.com/watch?v=n5zQHw2GXNI

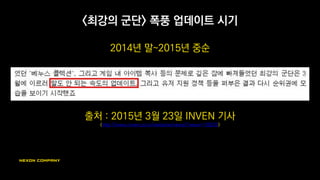

<최강의 군단> 폭풍 업데이트 시기
2014년 말~2015년 중순
출처 : 2015년 3월 23일 INVEN 기사
(http://www.inven.co.kr/webzine/news/?news=129222)

업데이트 시점 캐릭터 추가 캐릭터 개편
2014년 11월
12월
2015년 1월
2월
3월
4월
5월
7월
8월
+사이드킥 32종

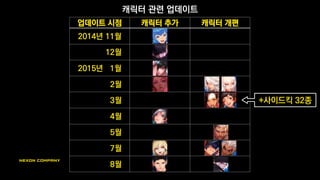

캐릭터 관련 업데이트

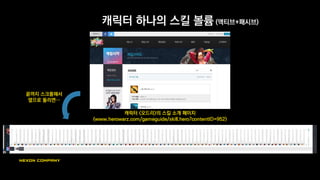

캐릭터 하나의 스킬 볼륨 (액티브+패시브)
캐릭터 <오드리>의 스킬 소개 페이지
(www.herowarz.com/gameguide/skill.hero?contentID=952)
끝까지 스크롤해서
옆으로 돌리면…

이 시기 캐릭터 전담 인력
프로그래머
1명
기획자
5~7명

기획자
기획자
기획자
이렇게 했다면 제 이름이 뉴스에 나왔을 겁니다
기획자
결과물프로그래머
구현
리
소
스기획자
기획 전달
기획자

기획자
기획자
기획자
이렇게 했다면 제 이름이 뉴스에 나왔을 겁니다
기획자
결과물프로그래머
구현
리
소
스기획자
기획 전달
기획자
과로사 했다고…

기획자
기획자
기획자

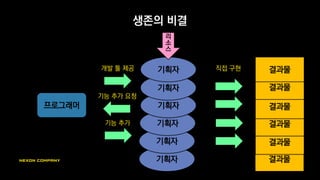

생존의 비결
기획자
결과물
프로그래머
직접 구현
기획자
개발 툴 제공 기획자
결과물
결과물
결과물
결과물
결과물
리
소
스
기능 추가 요청
기능 추가

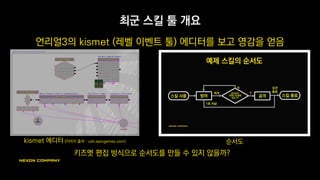

최군 스킬 툴 개요
언리얼3의 kismet (레벨 이벤트 툴) 에디터를 보고 영감을 얻음
kismet 에디터 (이미지 출처 : udn.epicgames.com) 순서도
키즈멧 편집 방식으로 순서도를 만들 수 있지 않을까?

최군 스킬 툴 개요
언리얼3의 kismet (레벨 이벤트 툴) 에디터를 보고 영감을 얻음
자체 제작한 내부 시스템
+
언리얼3의 그래프 편집 인터페이스 결합

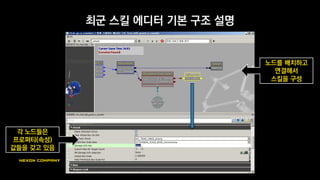

최군 스킬 에디터 기본 구조 설명
노드를 배치하고
연결해서
스킬을 구성
각 노드들은
프로퍼티(속성)
값들을 갖고 있음

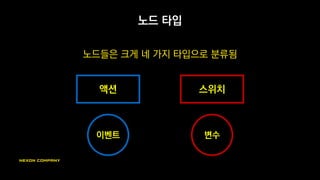

노드 타입
노드들은 크게 네 가지 타입으로 분류됨
액션 스위치
이벤트 변수

액션 노드
‘서브 스테이트’ 역할을 하는 노드
애니메이션, 공격정보, 종료조건 등을 프로퍼티로 갖고 있음
방어 액션스킬 시작 공격 액션 스킬 종료

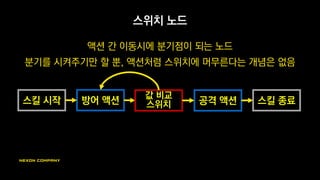

스위치 노드
액션 간 이동시에 분기점이 되는 노드
분기를 시켜주기만 할 뿐, 액션처럼 스위치에 머무른다는 개념은 없음
값 비교
스위치

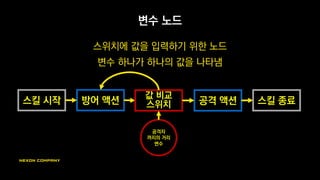

변수 노드
스위치에 값을 입력하기 위한 노드
변수 하나가 하나의 값을 나타냄
값 비교
스위치
공격자
까지의 거리
변수

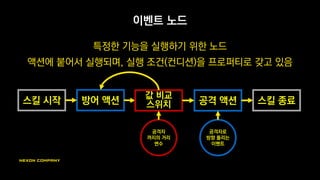

이벤트 노드
특정한 기능을 실행하기 위한 노드
액션에 붙어서 실행되며, 실행 조건(컨디션)을 프로퍼티로 갖고 있음
값 비교
스위치
공격자
까지의 거리
변수
공격자로
방향 돌리는
이벤트

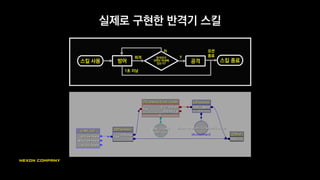

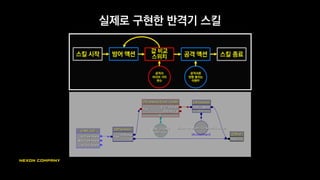

실제로 구현한 반격기 스킬

스킬 제작 영상 시연
스킬 로직을 제외한 애니메이션, 이펙트,
공격 정보 등은 미리 준비된 상태입니다
유투브에서 보기 : https://www.youtube.com/watch?v=IdZWuDrzU1E

도입 결과 포스트 모템

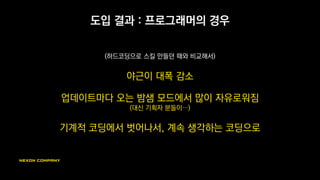

도입 결과 : 프로그래머의 경우
(하드코딩으로 스킬 만들던 때와 비교해서)
야근이 대폭 감소
업데이트마다 오는 밤샘 모드에서 많이 자유로워짐
(대신 기획자 분들이…)
기계적 코딩에서 벗어나서, 계속 생각하는 코딩으로

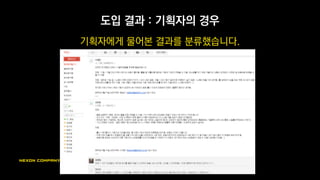

도입 결과 : 기획자의 경우
기획자에게 물어본 결과를 분류했습니다.

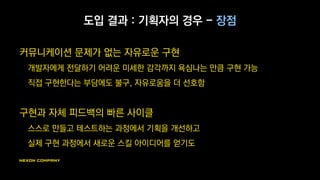

도입 결과 : 기획자의 경우 - 장점
커뮤니케이션 문제가 없는 자유로운 구현
개발자에게 전달하기 어려운 미세한 감각까지 욕심나는 만큼 구현 가능
직접 구현한다는 부담에도 불구, 자유로움을 더 선호함
구현과 자체 피드백의 빠른 사이클
스스로 만들고 테스트하는 과정에서 기획을 개선하고
실제 구현 과정에서 새로운 스킬 아이디어를 얻기도

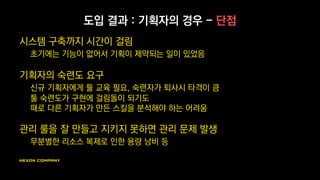

도입 결과 : 기획자의 경우 - 단점
시스템 구축까지 시간이 걸림
초기에는 기능이 없어서 기획이 제약되는 일이 있었음
기획자의 숙련도 요구
신규 기획자에게 툴 교육 필요, 숙련자가 퇴사시 타격이 큼
툴 숙련도가 구현에 걸림돌이 되기도
때로 다른 기획자가 만든 스킬을 분석해야 하는 어려움
관리 룰을 잘 만들고 지키지 못하면 관리 문제 발생
무분별한 리소스 복제로 인한 용량 낭비 등

도입 결과 : 프로젝트의 경우
(많은 기획자 분들이 고통 받았지만)
어떻게든 원하는 속도로 업데이트를 해냄

스킬 툴 원활하게 도입하기

직접 사용해보는 단계를 거치자
처음부터 기획자에게 제공할 경우, 지속적인 기능 요구로 비효율 발생
직접 사용해보면서 기능을 보강하고 개선하는 단계를 거치자
가장 빠른 피드백은 스스로에 의한 피드백!

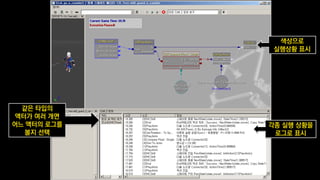

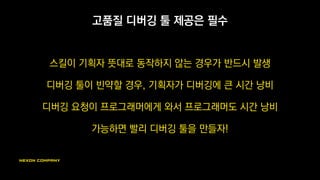

고품질 디버깅 툴 제공은 필수
스킬이 기획자 뜻대로 동작하지 않는 경우가 반드시 발생
디버깅 툴이 빈약할 경우, 기획자가 디버깅에 큰 시간 낭비
디버깅 요청이 프로그래머에게 와서 프로그래머도 시간 낭비
가능하면 빨리 디버깅 툴을 만들자!

색상으로
실행상황 표시
각종 실행 상황을
로그로 표시
같은 타입의
액터가 여러 개면
어느 액터의 로그를
볼지 선택

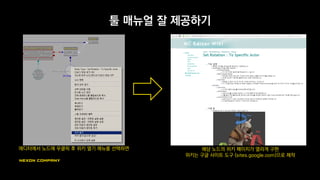

툴 매뉴얼 잘 제공하기
에디터에서 노드에 우클릭 후 위키 열기 메뉴를 선택하면 해당 노드의 위키 페이지가 열리게 구현
위키는 구글 사이트 도구 (sites.google.com)으로 제작

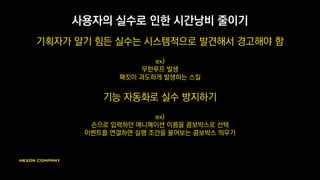

사용자의 실수로 인한 시간낭비 줄이기
기획자가 알기 힘든 실수는 시스템적으로 발견해서 경고해야 함
ex)
무한루프 발생
패킷이 과도하게 발생하는 스킬
기능 자동화로 실수 방지하기
ex)
손으로 입력하던 애니메이션 이름을 콤보박스로 선택
이벤트를 연결하면 실행 조건을 물어보는 콤보박스 띄우기

Chapter 5
<건파이트 맨션>의 스킬 개발 툴 프리뷰

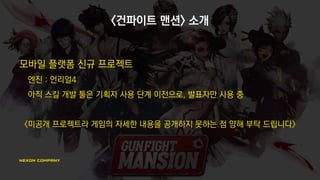

<건파이트 맨션> 소개
모바일 플랫폼 신규 프로젝트
엔진 : 언리얼4
아직 스킬 개발 툴은 기획자 사용 단계 이전으로, 발표자만 사용 중
<미공개 프로젝트라 게임의 자세한 내용을 공개하지 못하는 점 양해 부탁 드립니다>

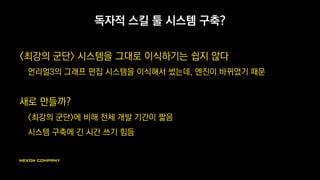

독자적 스킬 툴 시스템 구축?
<최강의 군단> 시스템을 그대로 이식하기는 쉽지 않다
언리얼3의 그래프 편집 시스템을 이식해서 썼는데, 엔진이 바뀌었기 때문
새로 만들까?
<최강의 군단>에 비해 전체 개발 기간이 짧음
시스템 구축에 긴 시간 쓰기 힘듬

블루 프린트
언리얼 4의 스크립트 언어 (그래프형 코딩 툴)
void UIU_State::OnDamage(CActor* Other, CDamage* DM, CDamageInstance* DamageInstance)
{
this->RotateToActor(Other, -1.0);
this->ChangeSubstate(Attack);
}
동일한 내용
노드 = 순수한
함수일 뿐, 별도의
프로퍼티가 없음
캐스팅, 상속,
오버라이드 등
높은 수준의
코딩기능도 지원

블루 프린트가 일종의 코딩 툴이므로, 전체 구조는 하드코딩과 비슷함

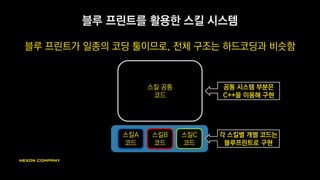

블루 프린트를 활용한 스킬 시스템
스킬A
코드
스킬B
코드
스킬C
코드
스킬 공통
코드
공통 시스템 부분은
C++을 이용해 구현
각 스킬별 개별 코드는
블루프린트로 구현

기본 시스템 제작 : 박인호님 (에이스톰)

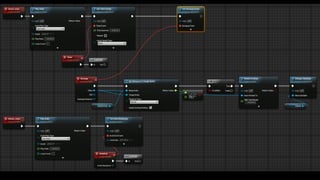

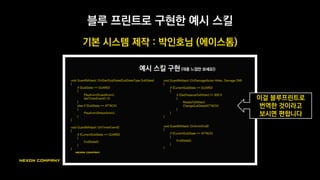

블루 프린트로 구현한 예시 스킬
이걸 블루프린트로
번역한 것이라고
보시면 편합니다

↑

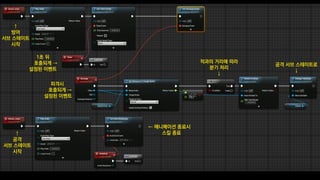

방어
서브 스테이트
시작
1초 뒤
호출되게 →
설정된 이벤트
피격시
호출되게 →
설정된 이벤트
적과의 거리에 따라
분기 처리
↓
공격 서브 스테이트로
↓
↑
공격
서브 스테이트
시작
← 애니메이션 종료시
스킬 종료

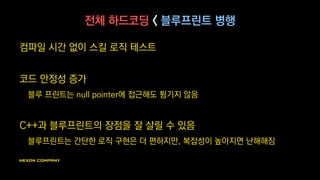

전체 하드코딩 < 블루프린트 병행
컴파일 시간 없이 스킬 로직 테스트
코드 안정성 증가
블루 프린트는 null pointer에 접근해도 튕기지 않음
C++과 블루프린트의 장점을 잘 살릴 수 있음
블루프린트는 간단한 로직 구현은 더 편하지만, 복잡성이 높아지면 난해해짐

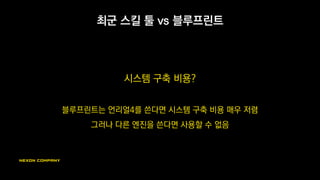

최군 스킬 툴 vs 블루프린트
시스템 구축 비용?
블루프린트는 언리얼4를 쓴다면 시스템 구축 비용 매우 저렴
그러나 다른 엔진을 쓴다면 사용할 수 없음

최군 스킬 툴 < 블루프린트
프로퍼티 기반 vs 함수 기반
블루 프린트의 확장성과 자유도가 높음
ex) 최군의 경우
“이펙트를 타겟 좌표에 생성하고 싶어요”
→ Play Particle 이벤트에 SpawnLocBase라는 프로퍼티 추가했어요.
이걸 SPAWN_LOC_Target 으로 설정하시면 되요.
“이펙트를 타겟 뒤쪽 100uu 좌표에 생성하고 싶어요”
→ Play Particle 이벤트에 Offset 프로퍼티 추가했어요. X값을 100으로 설정하시면 되요.

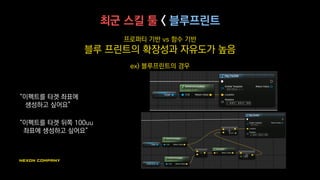

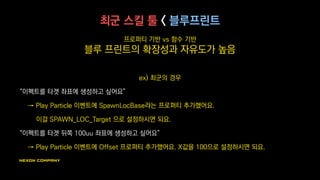

최군 스킬 툴 < 블루프린트
프로퍼티 기반 vs 함수 기반
블루 프린트의 확장성과 자유도가 높음
ex) 블루프린트의 경우
“이펙트를 타겟 좌표에
생성하고 싶어요”
“이펙트를 타겟 뒤쪽 100uu
좌표에 생성하고 싶어요”

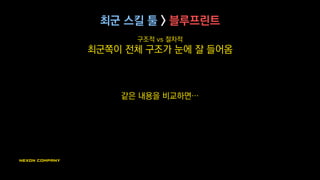

구조적 vs 절차적
최군쪽이 전체 구조가 눈에 잘 들어옴
같은 내용을 비교하면…
최군 스킬 툴 > 블루프린트

vs

다행히 최군에 비해 건파이트 맨션의 스킬이 단순해서 큰 문제는 안되는 상태
vs
(실제 최군 스킬의 스크린샷입니다)
?

블루프린트는 코딩 기반이므로, 사용 난이도가 더 높음
알아야 할 개념들 : 변수 선언, 함수 선언, 캐스팅, 멤버 함수 호출, 상속…
기획자가 잘 사용할 수 있을까?
앞으로 검증해야 할 부분

기획자에게 스킬 툴 제공하기
프로젝트 규모가 클 수록 장점이 많음
프로그래머는 야근지옥 탈출
기획자는 자유로운 창의력 발휘

어떤 툴을 만들 것인가?
난제
‘자유도가 높고’
‘사용하기 쉬우면서도’
‘시스템 구축 비용이 저렴하게’
이 방법이 최고다 하는 정답은 없음
프로젝트 특성, 기간, 인력구성, 사용 엔진에 따라
최선의 답이 달라짐

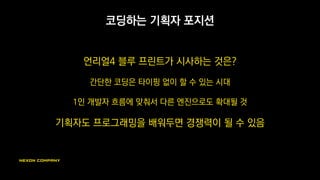

코딩하는 기획자 포지션
언리얼4 블루 프린트가 시사하는 것은?
간단한 코딩은 타이핑 없이 할 수 있는 시대
1인 개발자 흐름에 맞춰서 다른 엔진으로도 확대될 것
기획자도 프로그래밍을 배워두면 경쟁력이 될 수 있음
