![© 2022, Amazon Web Services, Inc. or its affiliates. All rights reserved.
ルーティングの設定をPRごとにデプロイ
• Baggageヘッダを元に
ルーティング
• PRごとにデプロイした際に
優先順位で問題が⽣じない
Gateway APIを使⽤
apiVersion: gateway.networking.k8s.io/v1alpha2
kind: HTTPRoute
metadata:
name: {{ .Release.Name }}
spec:
parentRefs:
- kind: Mesh
name: istio
hostnames: ["{{ .Values.app }}.default.svc.cluster.local"]
rules:
- matches:
- headers:
- type: RegularExpression
name: baggage
value: ^(.*¥s*;)?branch¥s*=¥s*{{ .Values.branch }}(¥s*;.*)?$
backendRefs:
- name: {{ .Values.branch }}-{{ .Values.app }}
port: 80](https://image.slidesharecdn.com/awsdevday2022-221109082751-2a91a432/75/Amazon-EKS-40-2048.jpg)
![[AWS Developers Meetup 2017] Developerのための ライブAWSウォークスルー 〜 AWS SDKの使い方 〜](https://cdn.slidesharecdn.com/ss_thumbnails/20171207awsdevelopersmeetuplivewalkthrogh-171213024216-thumbnail.jpg?width=640&height=640&fit=bounds)
![[SAPPORO CEDEC] サービスの効果を高めるグリー内製ツールの技術と紹介](https://cdn.slidesharecdn.com/ss_thumbnails/greetools-141130213632-conversion-gate02-thumbnail.jpg?width=640&height=640&fit=bounds)
Amazon EKS上の開発体験を最大化するプレビュー環境の作り方
- 1. © 2022, AmazonWeb Services, Inc. or its affiliates. All rights reserved. D E V D AY N O V 9 , 2 0 2 2
- 2. © 2022, AmazonWeb Services, Inc. or its affiliates. All rights reserved. © 2022, Amazon Web Services, Inc. or its affiliates. All rights reserved. Amazon EKS上の 開発体験を最⼤化する プレビュー環境の作り⽅ ⼭﨑理弘（かたいなか） C - 2 SRE 株式会社リブセンス
- 3. © 2022, AmazonWeb Services, Inc. or its affiliates. All rights reserved. © 2022, Amazon Web Services, Inc. or its affiliates. All rights reserved. ⾃⼰紹介
- 4. © 2022, AmazonWeb Services, Inc. or its affiliates. All rights reserved. ⾃⼰紹介 • ⼭﨑理弘(かたいなか) • 株式会社リブセンス SRE • コンテナ関連の技術が好き • Twitter,GitHub: @katainaka0503
- 5. © 2022, AmazonWeb Services, Inc. or its affiliates. All rights reserved. © 2022, Amazon Web Services, Inc. or its affiliates. All rights reserved. アジェンダ

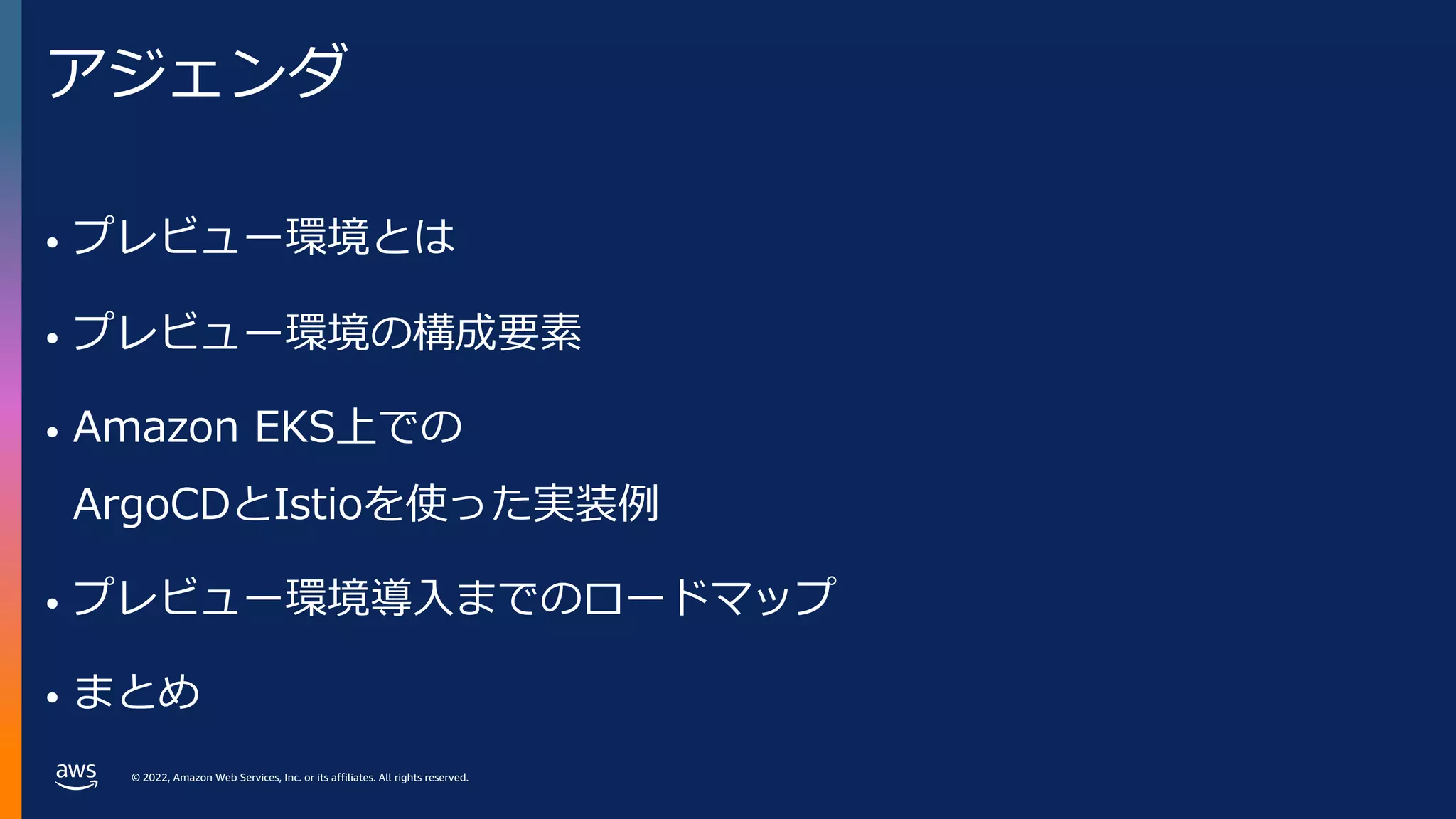

- 6. © 2022, AmazonWeb Services, Inc. or its affiliates. All rights reserved. アジェンダ • プレビュー環境とは • プレビュー環境の構成要素 • Amazon EKS上での ArgoCDとIstioを使った実装例 • プレビュー環境導⼊までのロードマップ • まとめ
- 7. © 2022, AmazonWeb Services, Inc. or its affiliates. All rights reserved. © 2022, Amazon Web Services, Inc. or its affiliates. All rights reserved. プレビュー環境とは

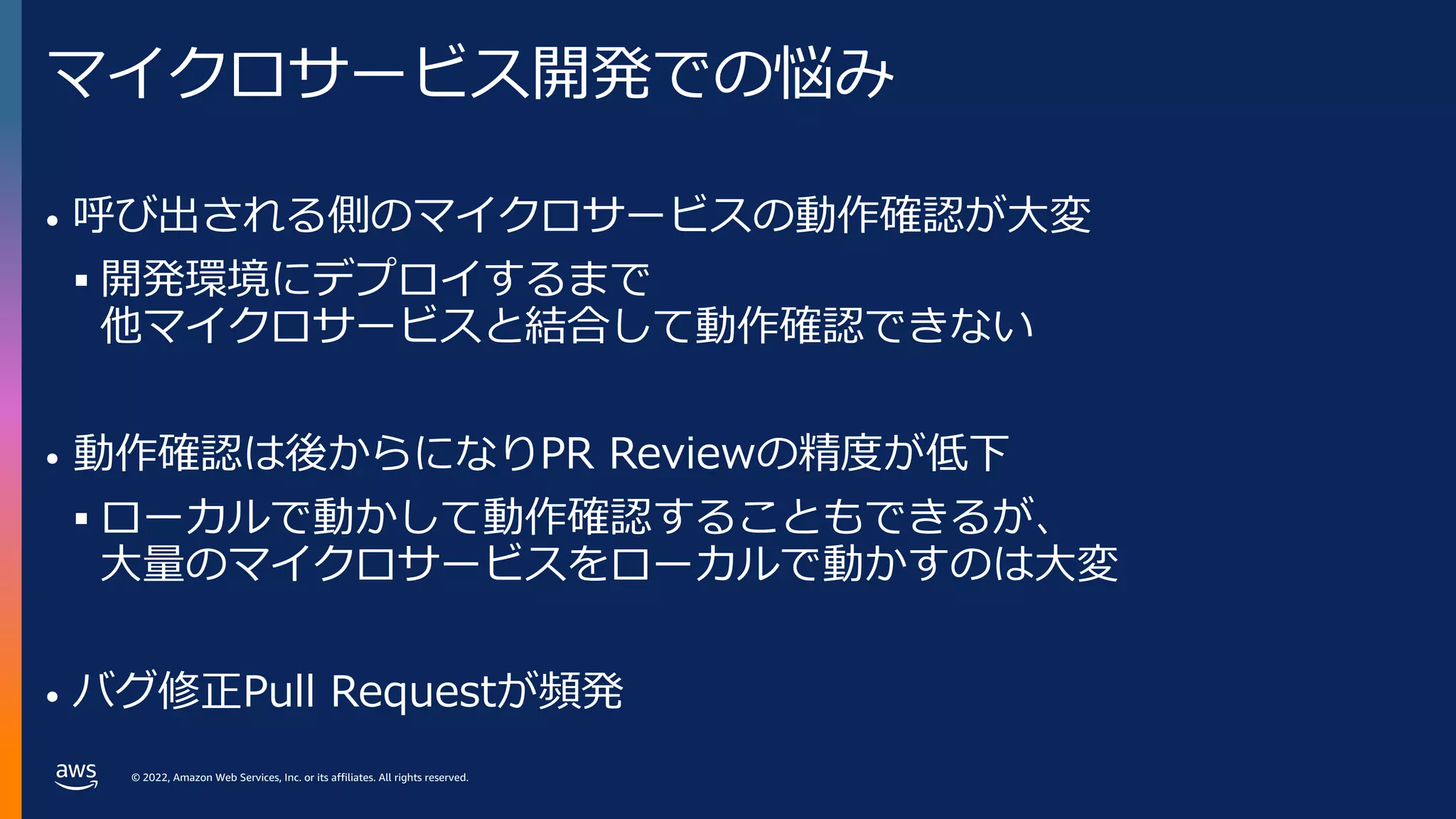

- 8. © 2022, AmazonWeb Services, Inc. or its affiliates. All rights reserved. マイクロサービス開発での悩み • 呼び出される側のマイクロサービスの動作確認が⼤変 § 開発環境にデプロイするまで 他マイクロサービスと結合して動作確認できない • 動作確認は後からになりPR Reviewの精度が低下 § ローカルで動かして動作確認することもできるが、 ⼤量のマイクロサービスをローカルで動かすのは⼤変 • バグ修正Pull Requestが頻発

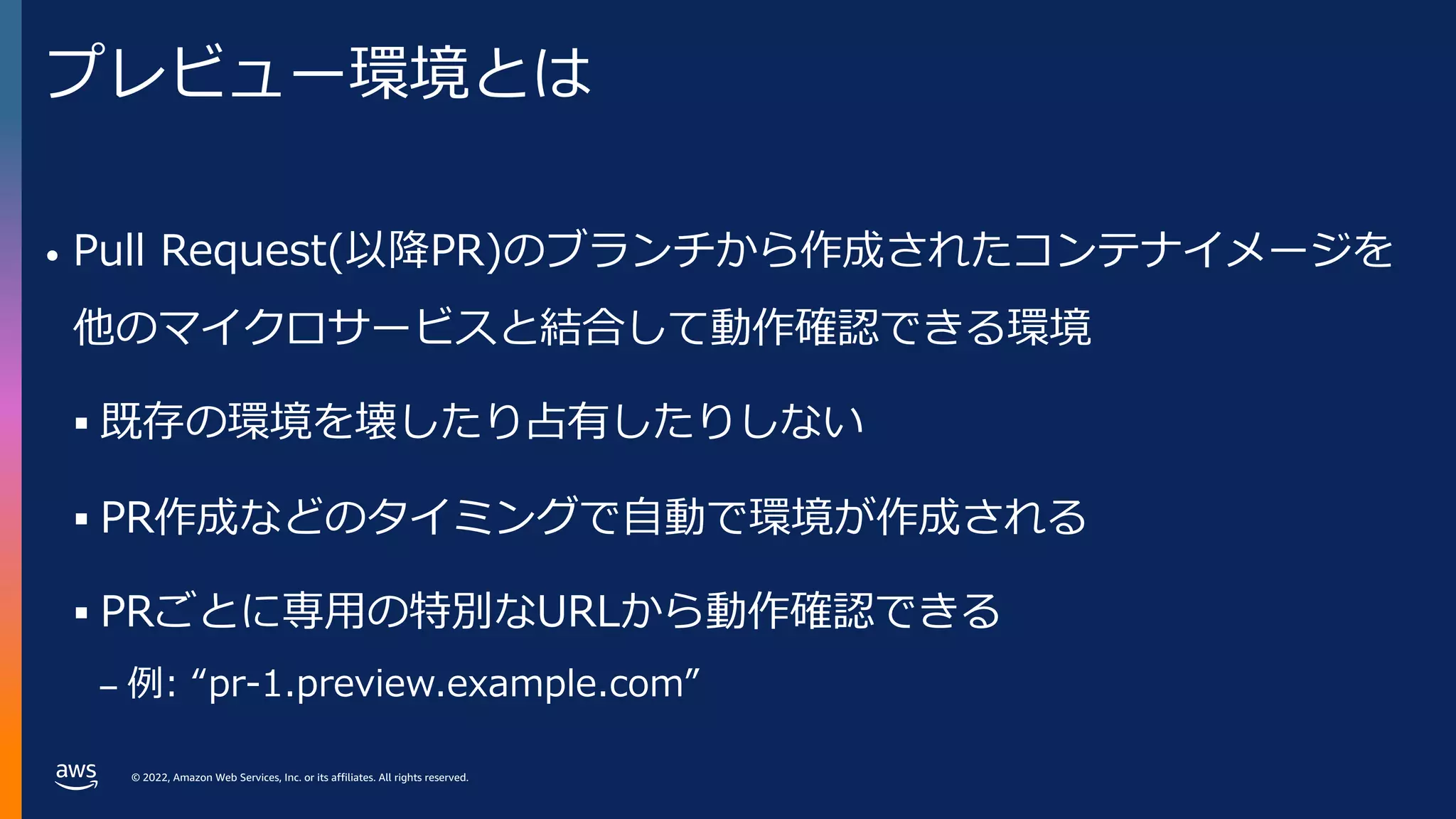

- 9. © 2022, AmazonWeb Services, Inc. or its affiliates. All rights reserved. プレビュー環境とは • Pull Request(以降PR)のブランチから作成されたコンテナイメージを 他のマイクロサービスと結合して動作確認できる環境 § 既存の環境を壊したり占有したりしない § PR作成などのタイミングで⾃動で環境が作成される § PRごとに専⽤の特別なURLから動作確認できる – 例: “pr-1.preview.example.com”
- 10. © 2022, AmazonWeb Services, Inc. or its affiliates. All rights reserved. © 2022, Amazon Web Services, Inc. or its affiliates. All rights reserved. プレビュー環境の構成要素

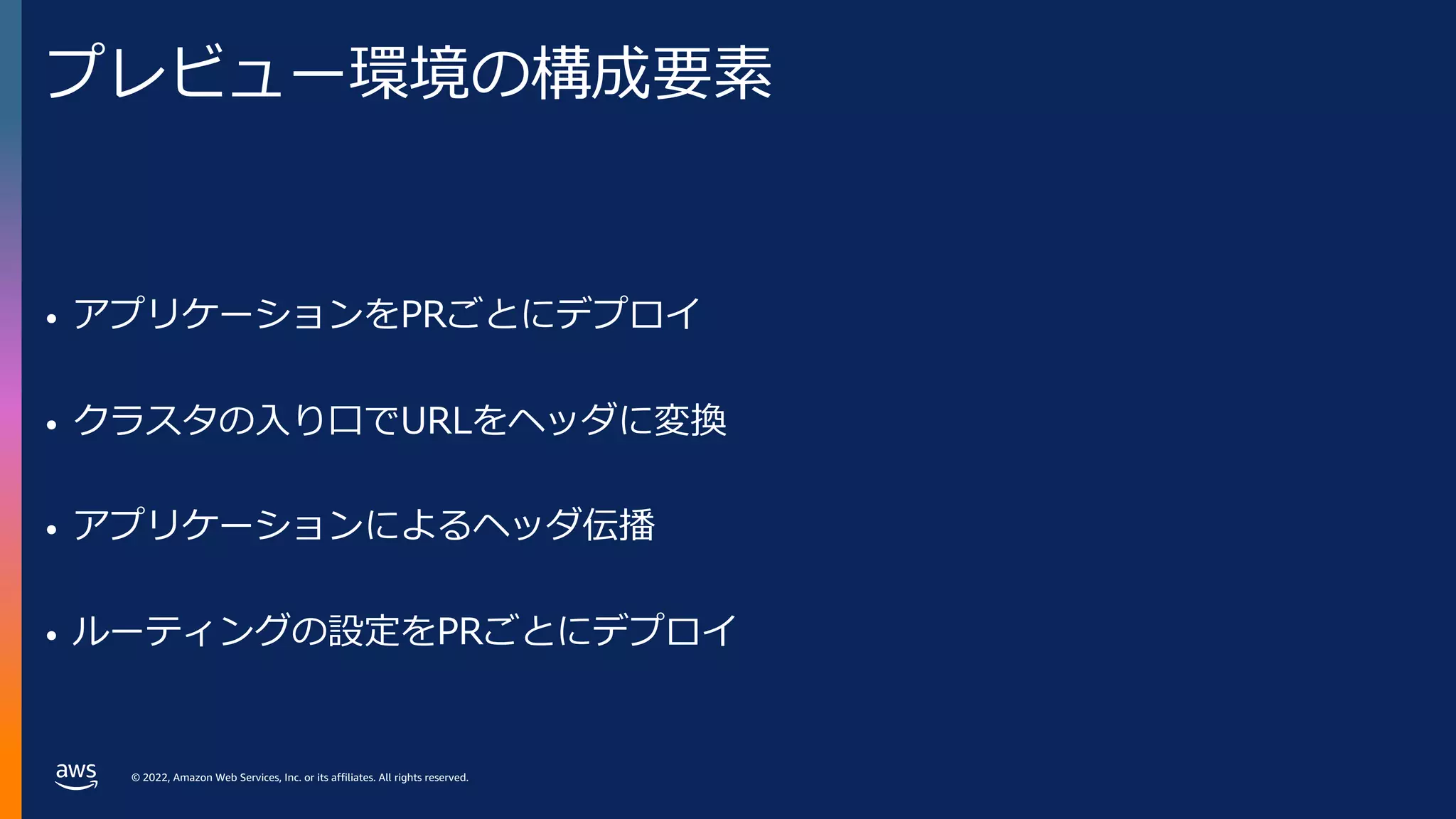

- 11. © 2022, AmazonWeb Services, Inc. or its affiliates. All rights reserved. プレビュー環境の構成要素 • アプリケーションをPRごとにデプロイ • クラスタの⼊り⼝でURLをヘッダに変換 • アプリケーションによるヘッダ伝播 • ルーティングの設定をPRごとにデプロイ

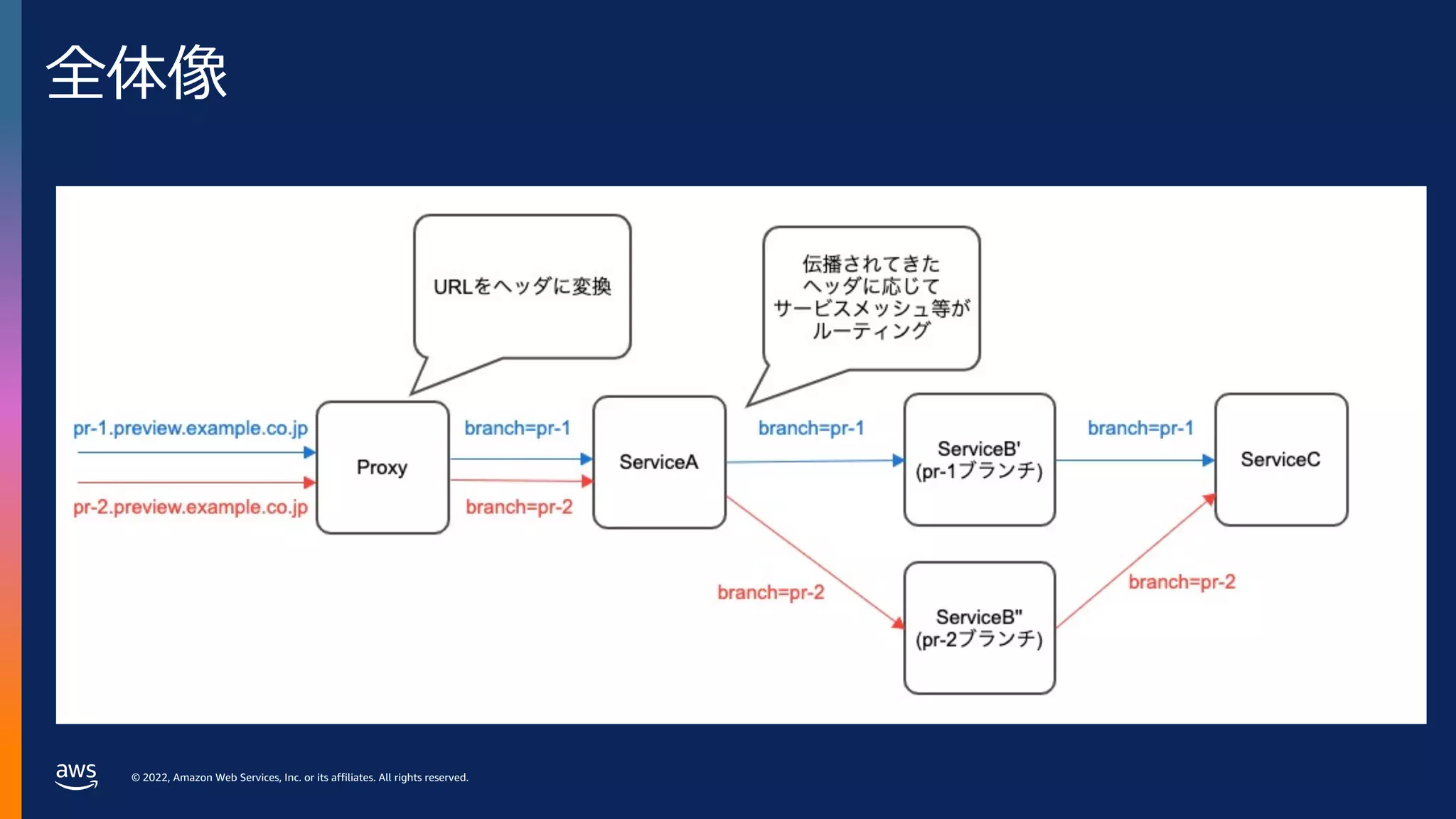

- 12. © 2022, AmazonWeb Services, Inc. or its affiliates. All rights reserved. 全体像

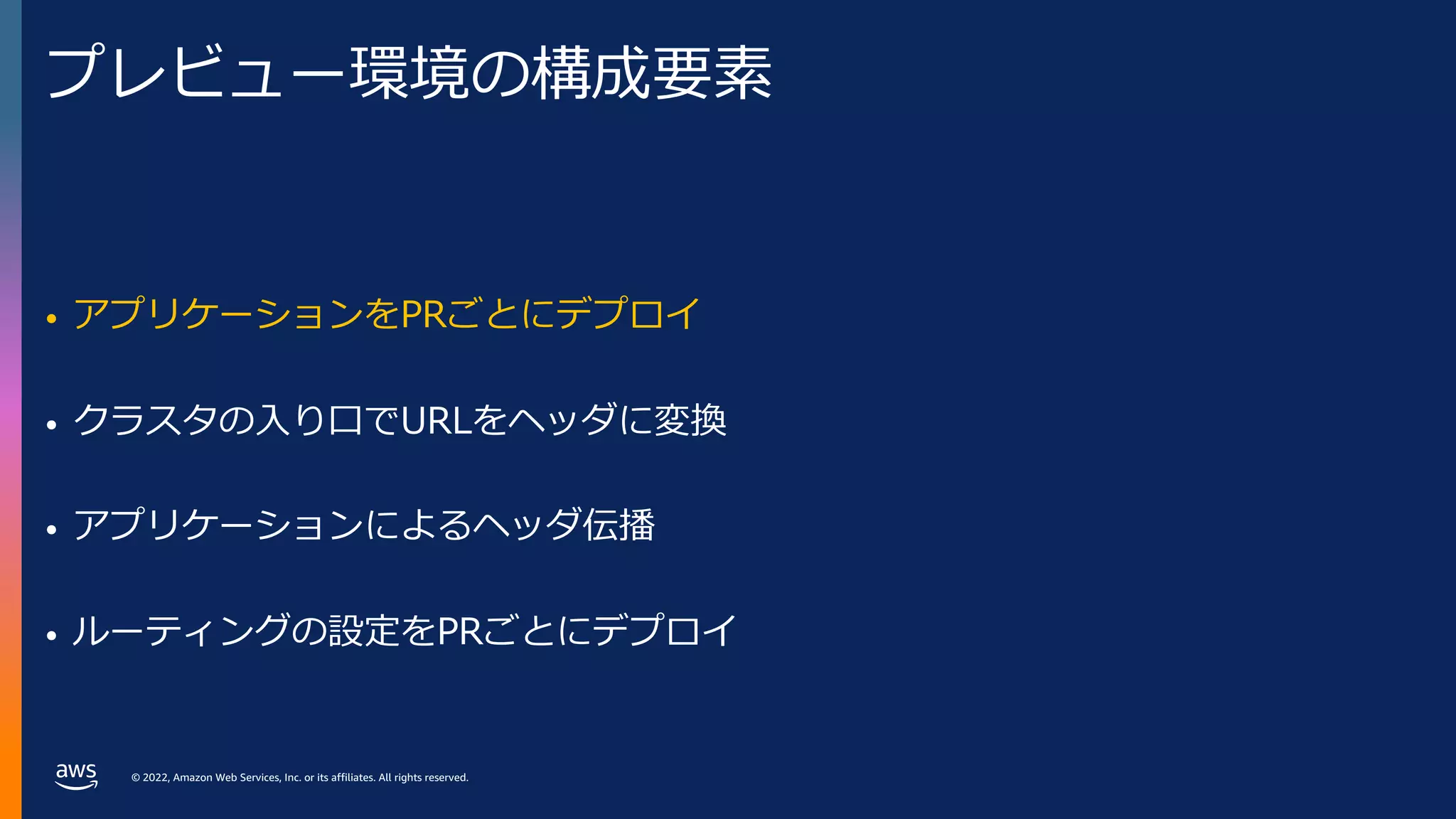

- 13. © 2022, AmazonWeb Services, Inc. or its affiliates. All rights reserved. プレビュー環境の構成要素 • アプリケーションをPRごとにデプロイ • クラスタの⼊り⼝でURLをヘッダに変換 • アプリケーションによるヘッダ伝播 • ルーティングの設定をPRごとにデプロイ

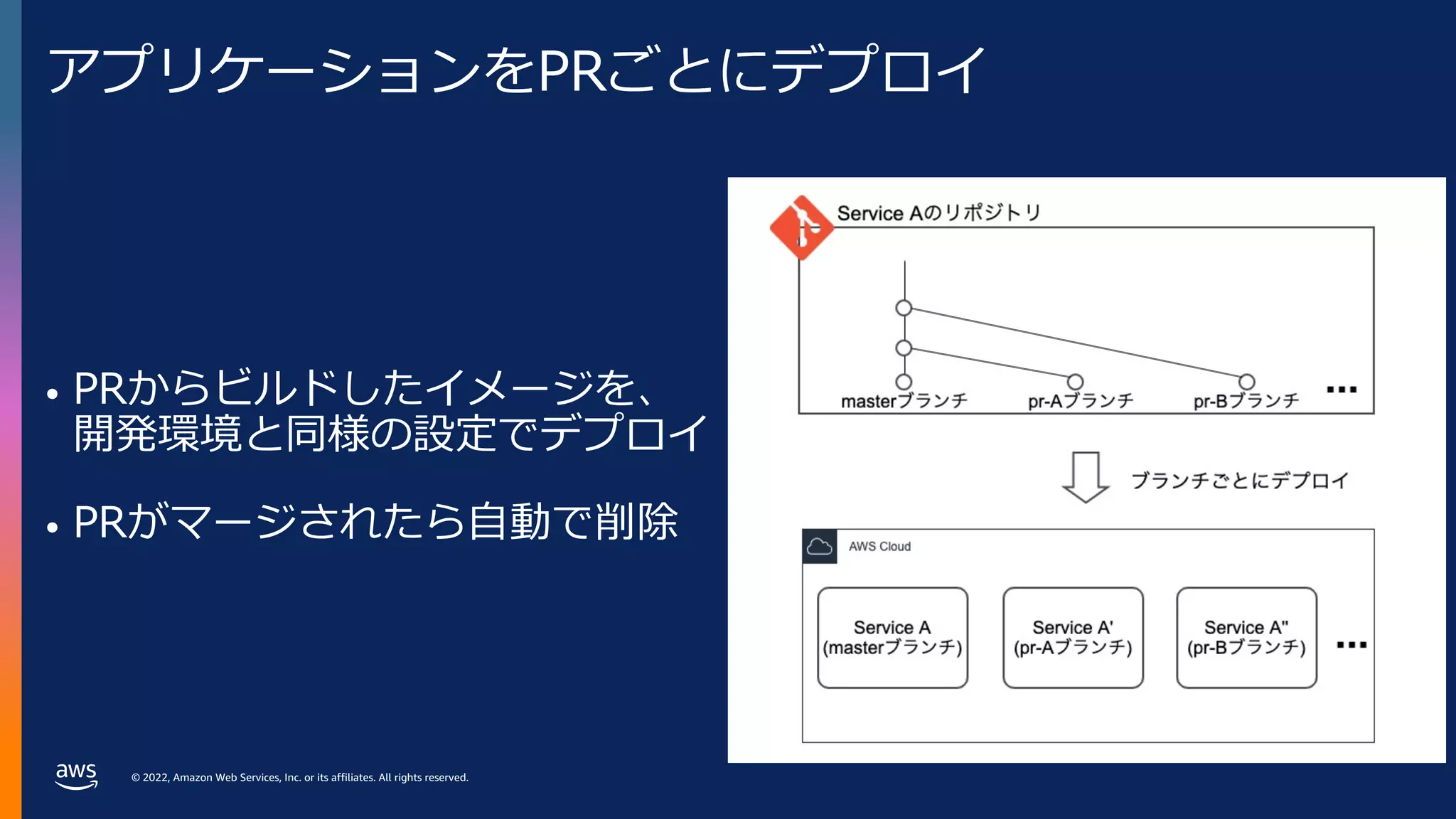

- 14. © 2022, AmazonWeb Services, Inc. or its affiliates. All rights reserved. アプリケーションをPRごとにデプロイ • PRからビルドしたイメージを、 開発環境と同様の設定でデプロイ • PRがマージされたら⾃動で削除

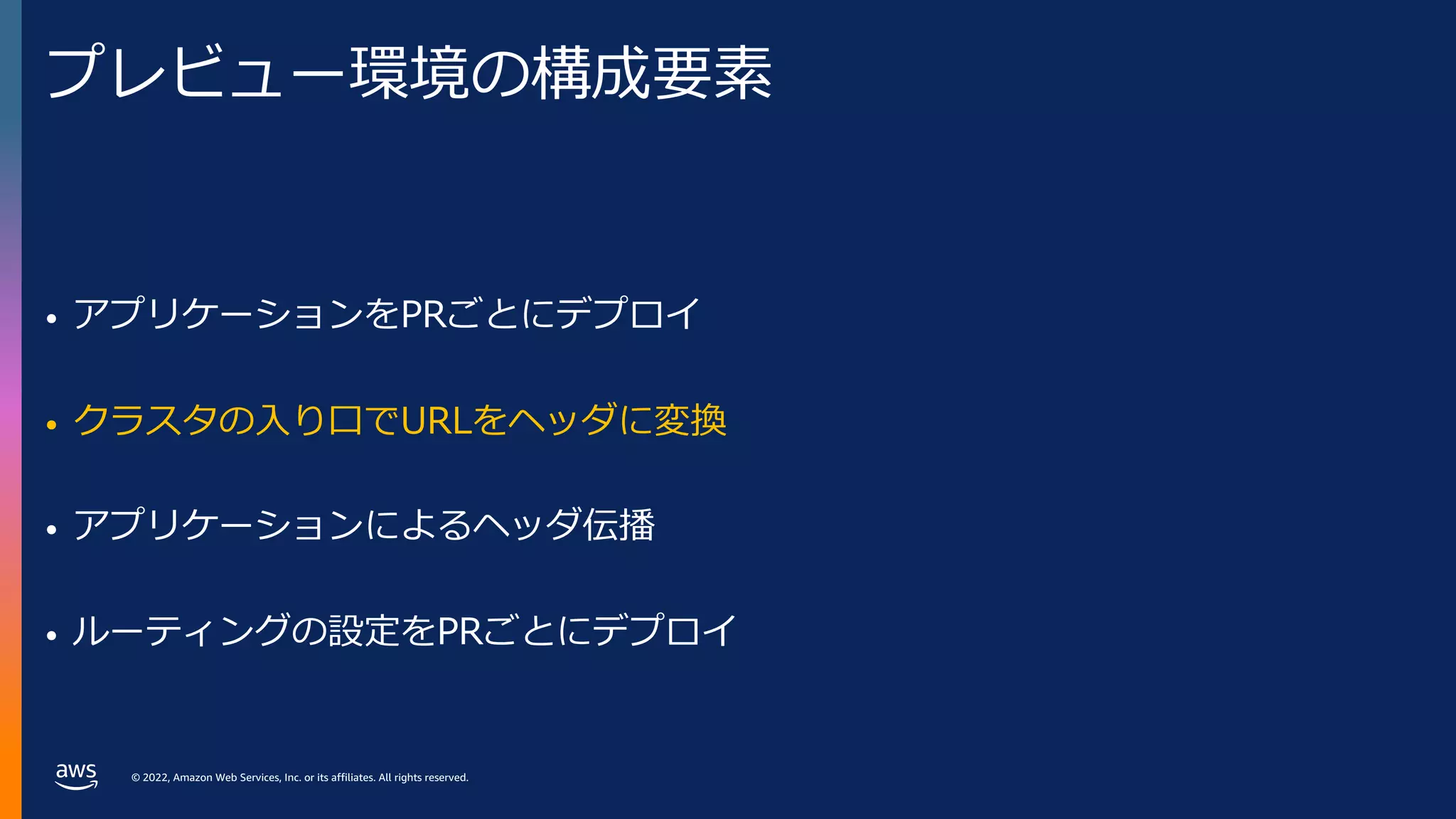

- 15. © 2022, AmazonWeb Services, Inc. or its affiliates. All rights reserved. プレビュー環境の構成要素 • アプリケーションをPRごとにデプロイ • クラスタの⼊り⼝でURLをヘッダに変換 • アプリケーションによるヘッダ伝播 • ルーティングの設定をPRごとにデプロイ

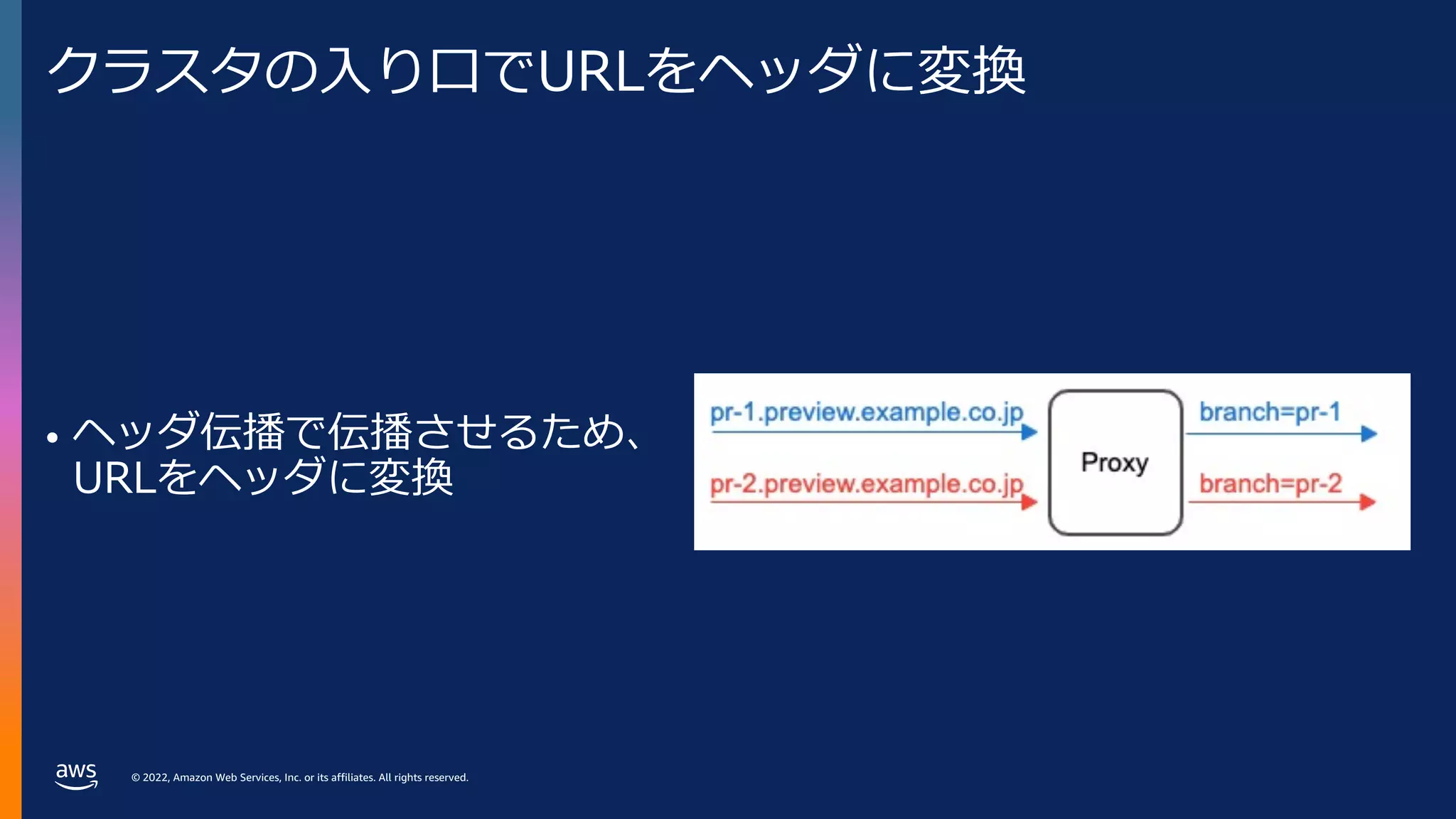

- 16. © 2022, AmazonWeb Services, Inc. or its affiliates. All rights reserved. クラスタの⼊り⼝でURLをヘッダに変換 • ヘッダ伝播で伝播させるため、 URLをヘッダに変換

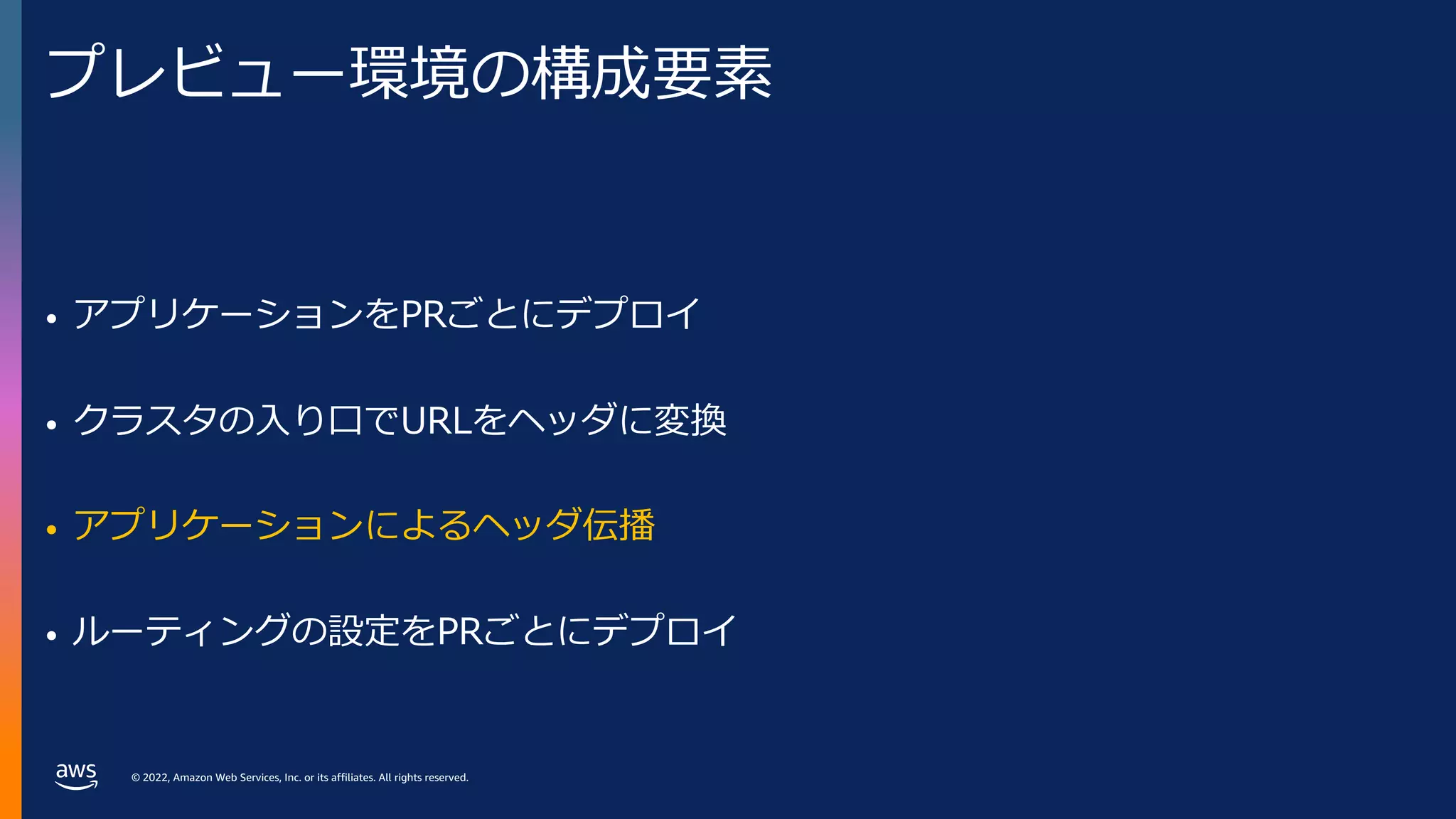

- 17. © 2022, AmazonWeb Services, Inc. or its affiliates. All rights reserved. プレビュー環境の構成要素 • アプリケーションをPRごとにデプロイ • クラスタの⼊り⼝でURLをヘッダに変換 • アプリケーションによるヘッダ伝播 • ルーティングの設定をPRごとにデプロイ

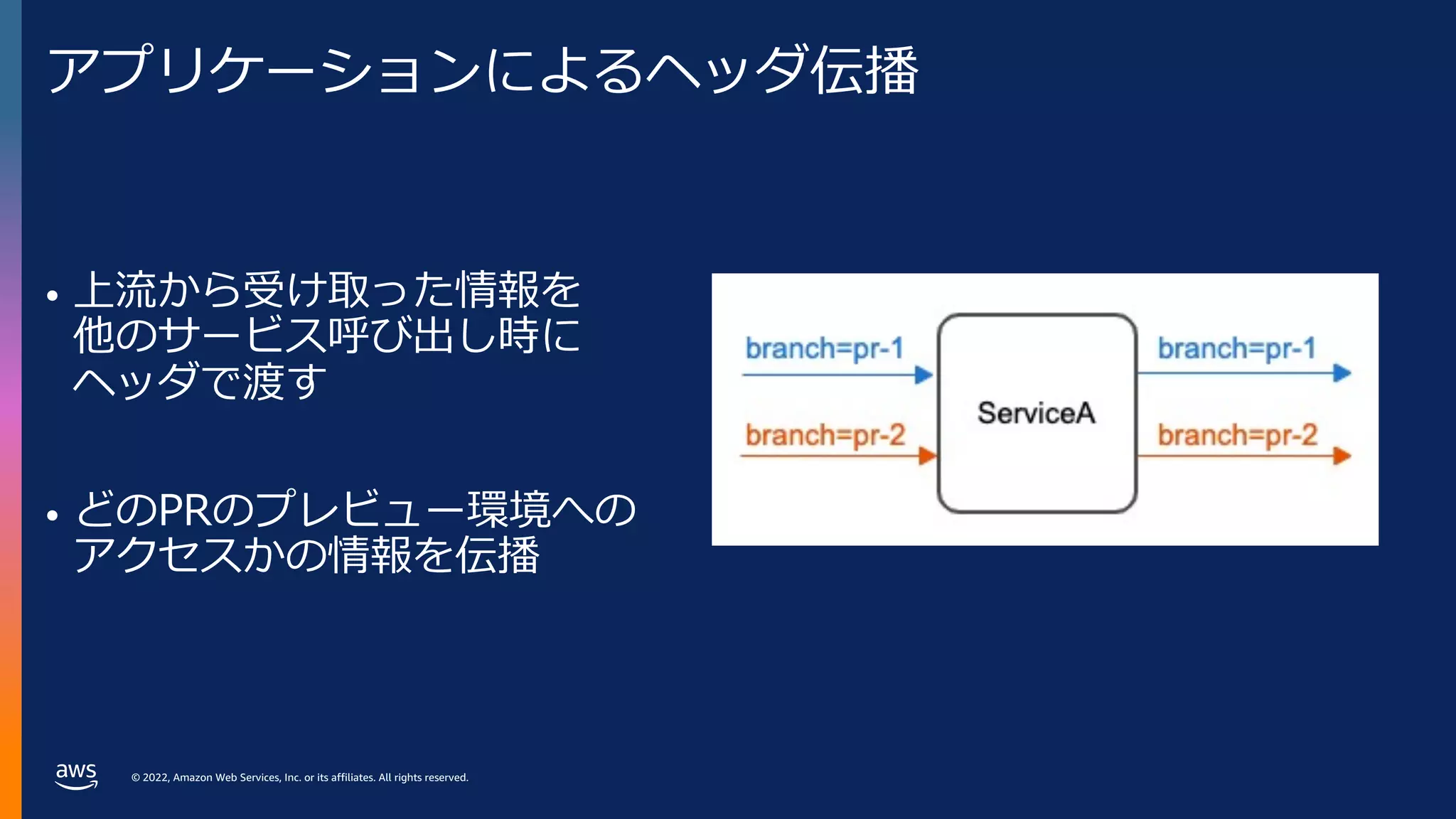

- 18. © 2022, AmazonWeb Services, Inc. or its affiliates. All rights reserved. アプリケーションによるヘッダ伝播 • 上流から受け取った情報を 他のサービス呼び出し時に ヘッダで渡す • どのPRのプレビュー環境への アクセスかの情報を伝播
- 19. © 2022, AmazonWeb Services, Inc. or its affiliates. All rights reserved. プレビュー環境の構成要素 • アプリケーションをPRごとにデプロイ • クラスタの⼊り⼝でURLをヘッダに変換 • アプリケーションによるヘッダ伝播 • ルーティングの設定をPRごとにデプロイ

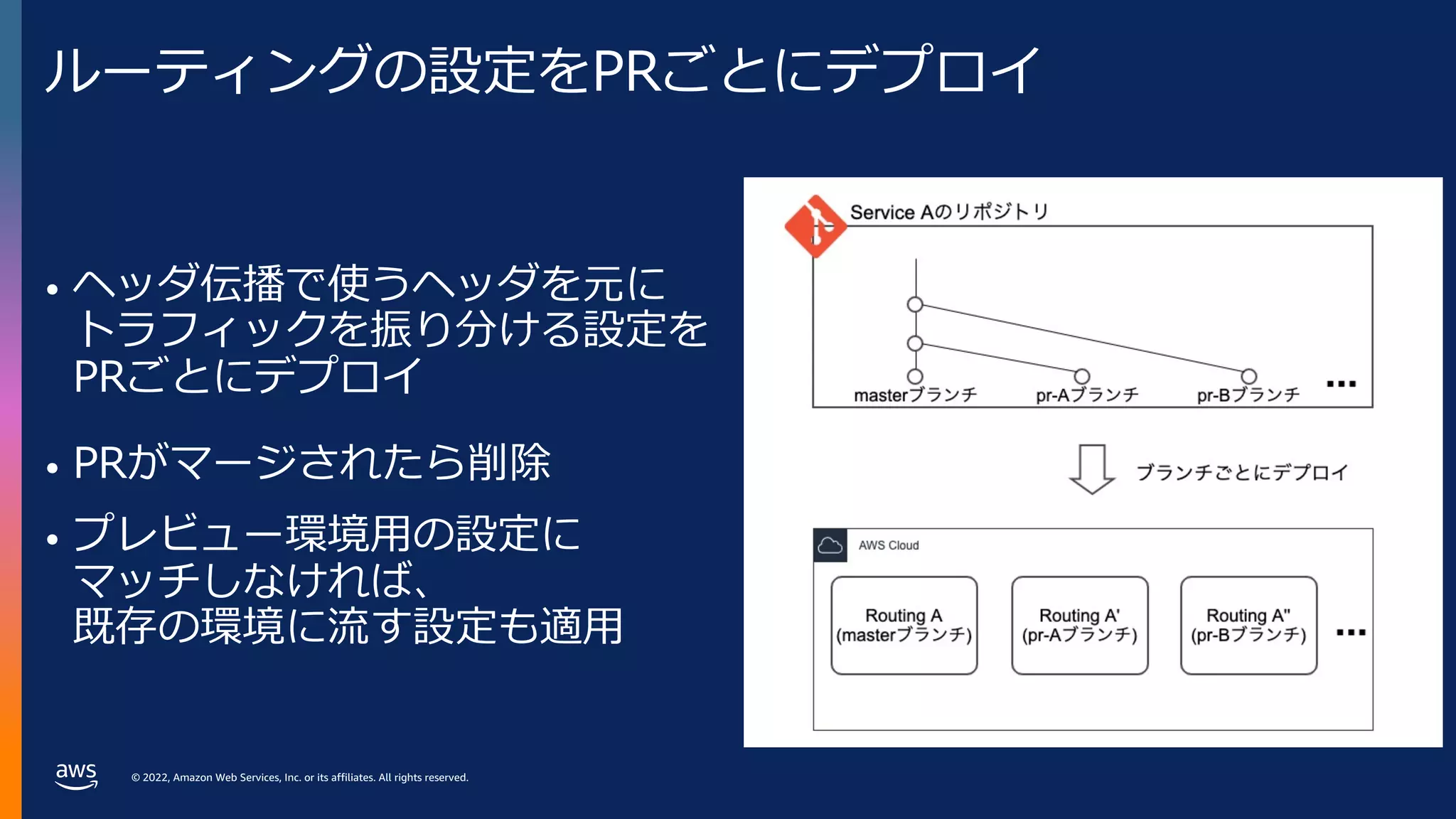

- 20. © 2022, AmazonWeb Services, Inc. or its affiliates. All rights reserved. ルーティングの設定をPRごとにデプロイ • ヘッダ伝播で使うヘッダを元に トラフィックを振り分ける設定を PRごとにデプロイ • PRがマージされたら削除 • プレビュー環境⽤の設定に マッチしなければ、 既存の環境に流す設定も適⽤

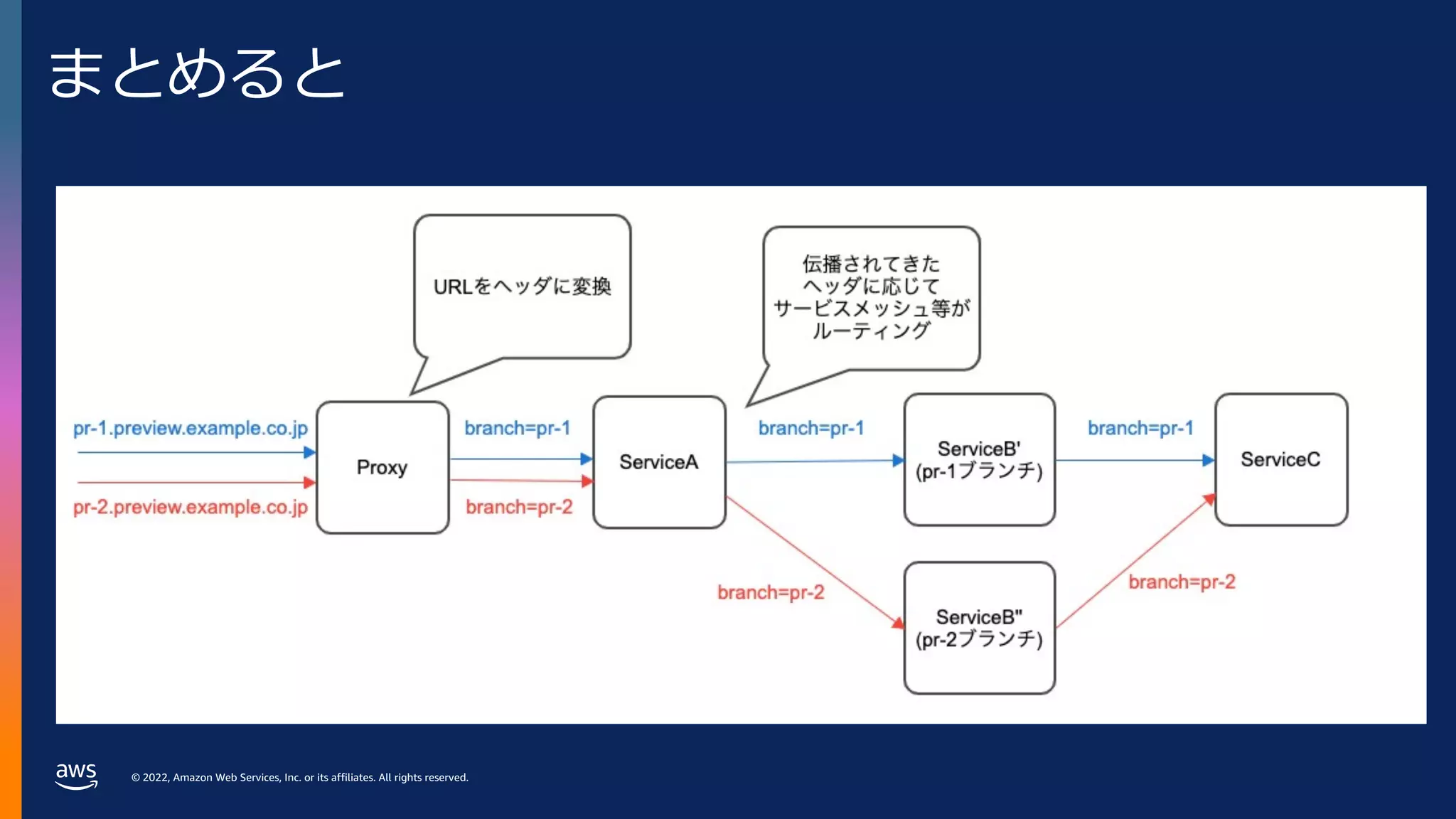

- 21. © 2022, AmazonWeb Services, Inc. or its affiliates. All rights reserved. まとめると
- 22. © 2022, AmazonWeb Services, Inc. or its affiliates. All rights reserved. © 2022, Amazon Web Services, Inc. or its affiliates. All rights reserved. Amazon EKS上での Argo CDとIstioを使った実装例

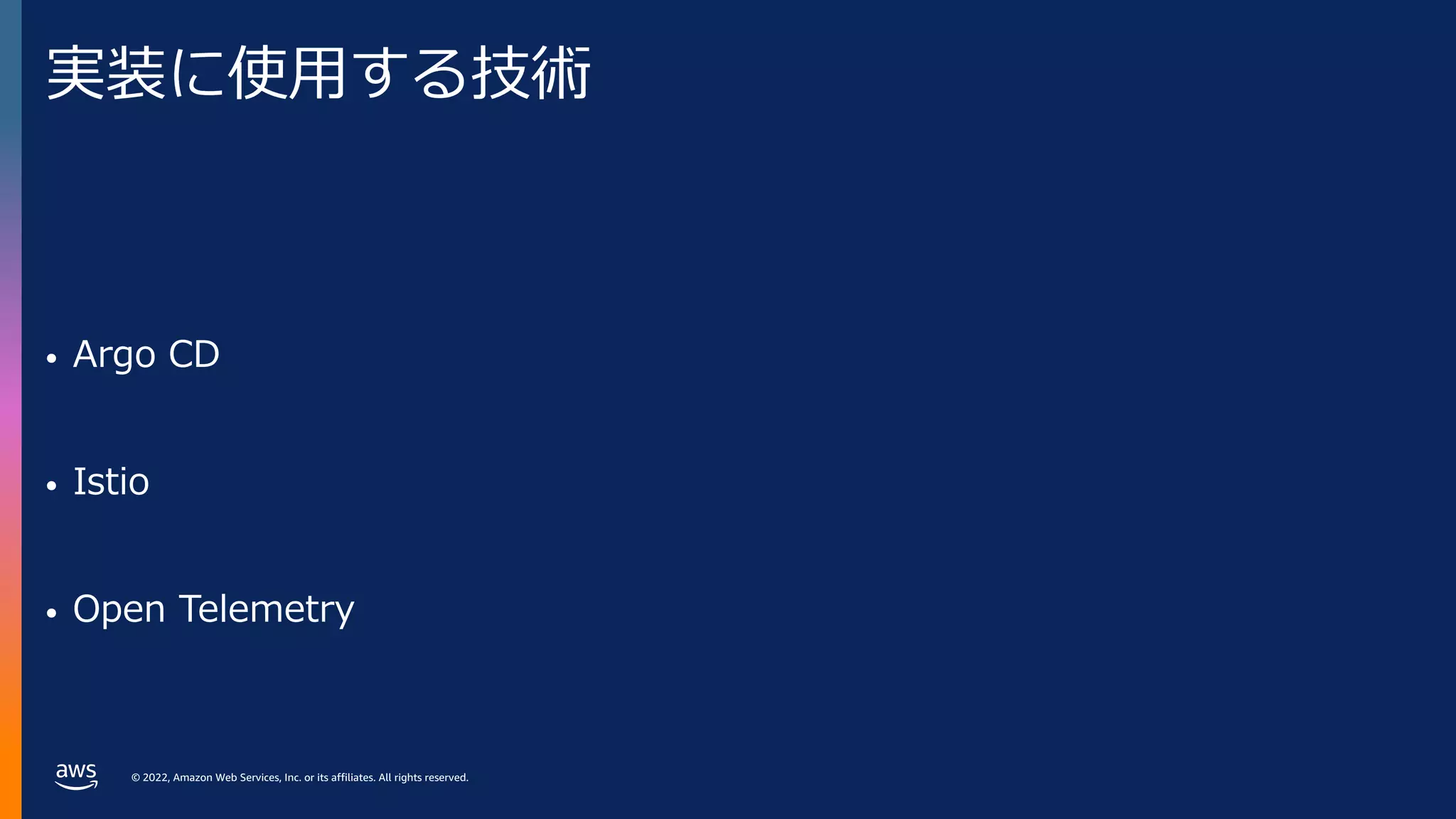

- 23. © 2022, AmazonWeb Services, Inc. or its affiliates. All rights reserved. 実装に使⽤する技術 • Argo CD • Istio • Open Telemetry

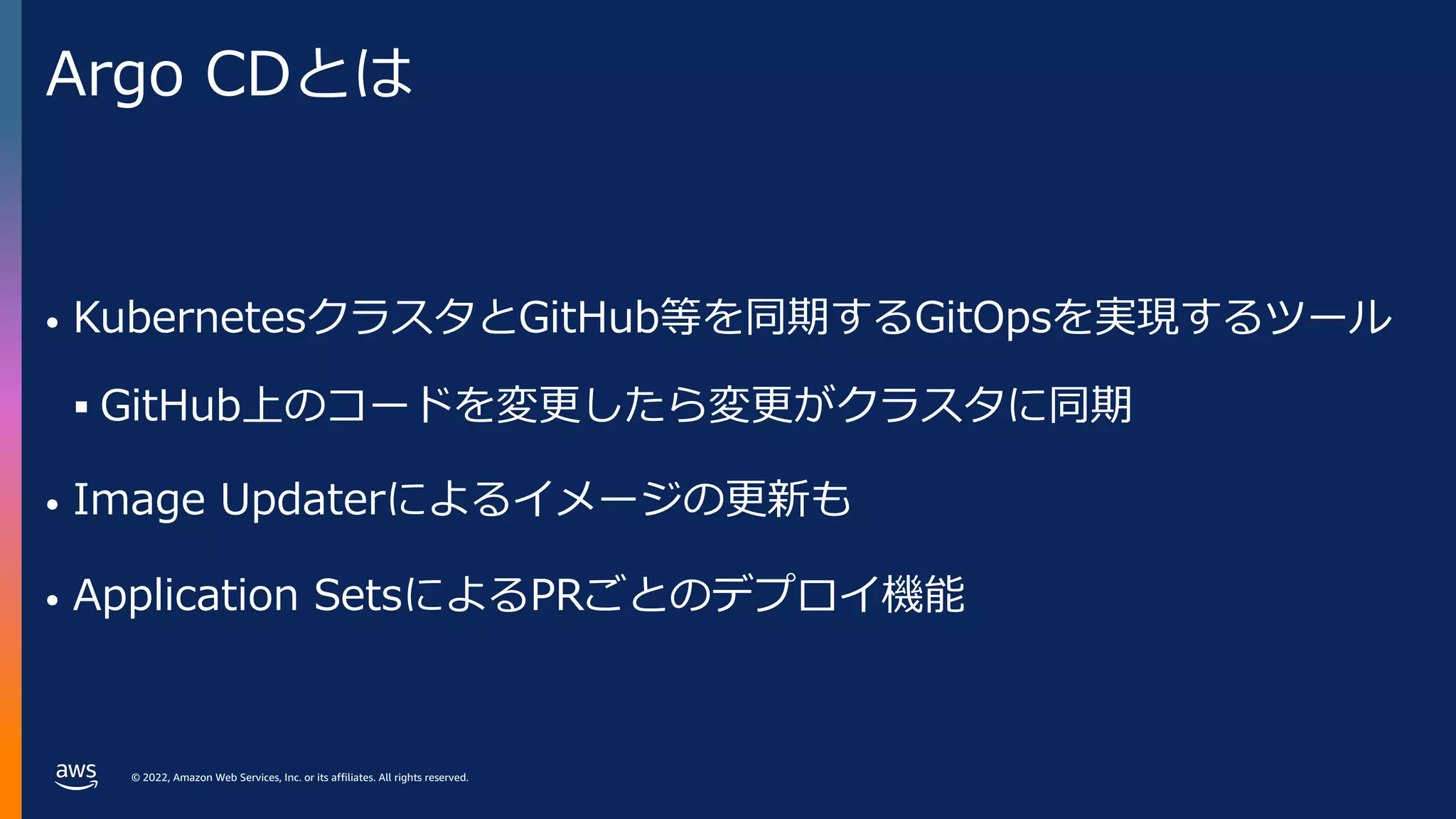

- 24. © 2022, AmazonWeb Services, Inc. or its affiliates. All rights reserved. Argo CDとは • KubernetesクラスタとGitHub等を同期するGitOpsを実現するツール § GitHub上のコードを変更したら変更がクラスタに同期 • Image Updaterによるイメージの更新も • Application SetsによるPRごとのデプロイ機能

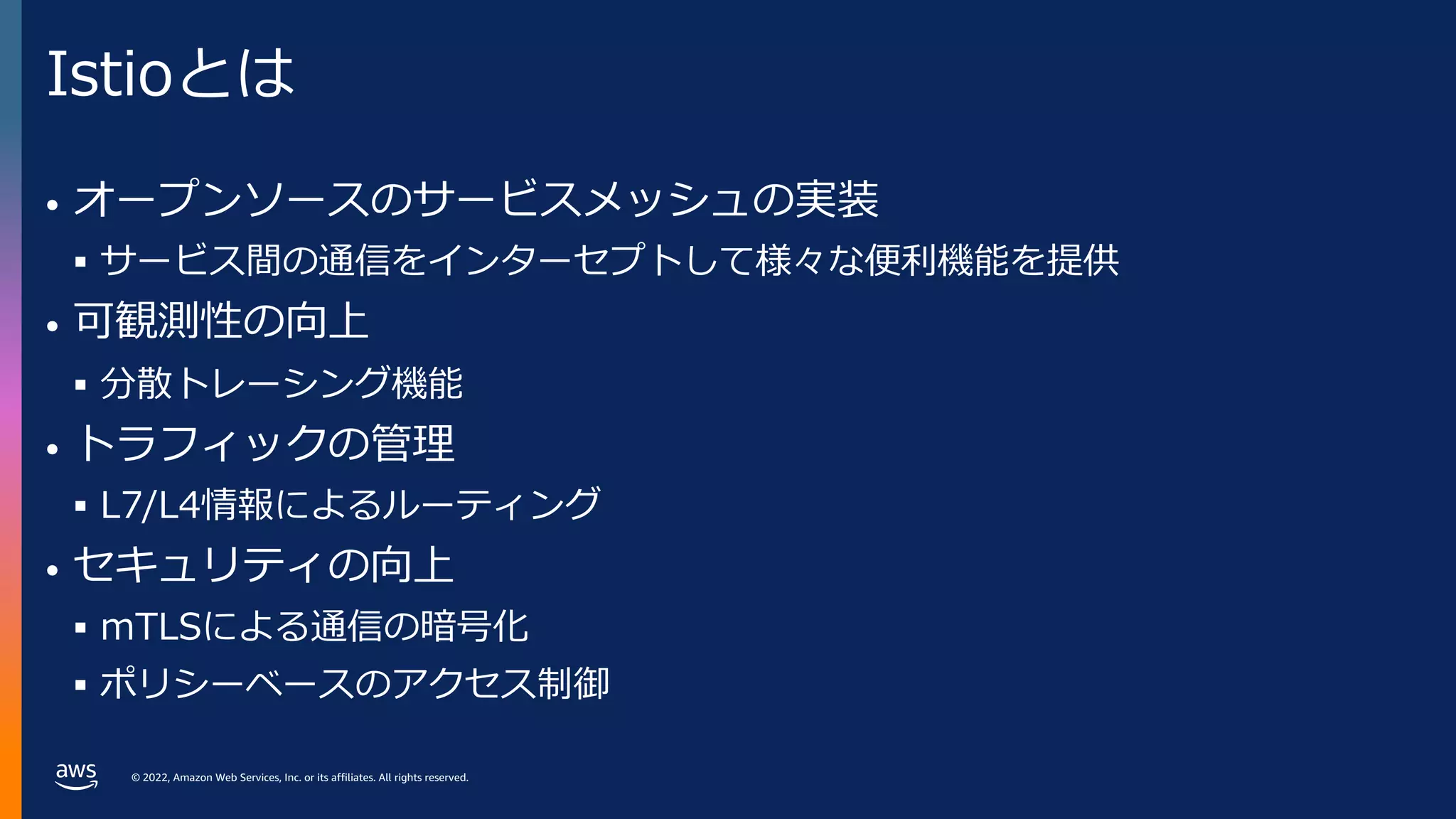

- 25. © 2022, AmazonWeb Services, Inc. or its affiliates. All rights reserved. Istioとは • オープンソースのサービスメッシュの実装 § サービス間の通信をインターセプトして様々な便利機能を提供 • 可観測性の向上 § 分散トレーシング機能 • トラフィックの管理 § L7/L4情報によるルーティング • セキュリティの向上 § mTLSによる通信の暗号化 § ポリシーベースのアクセス制御

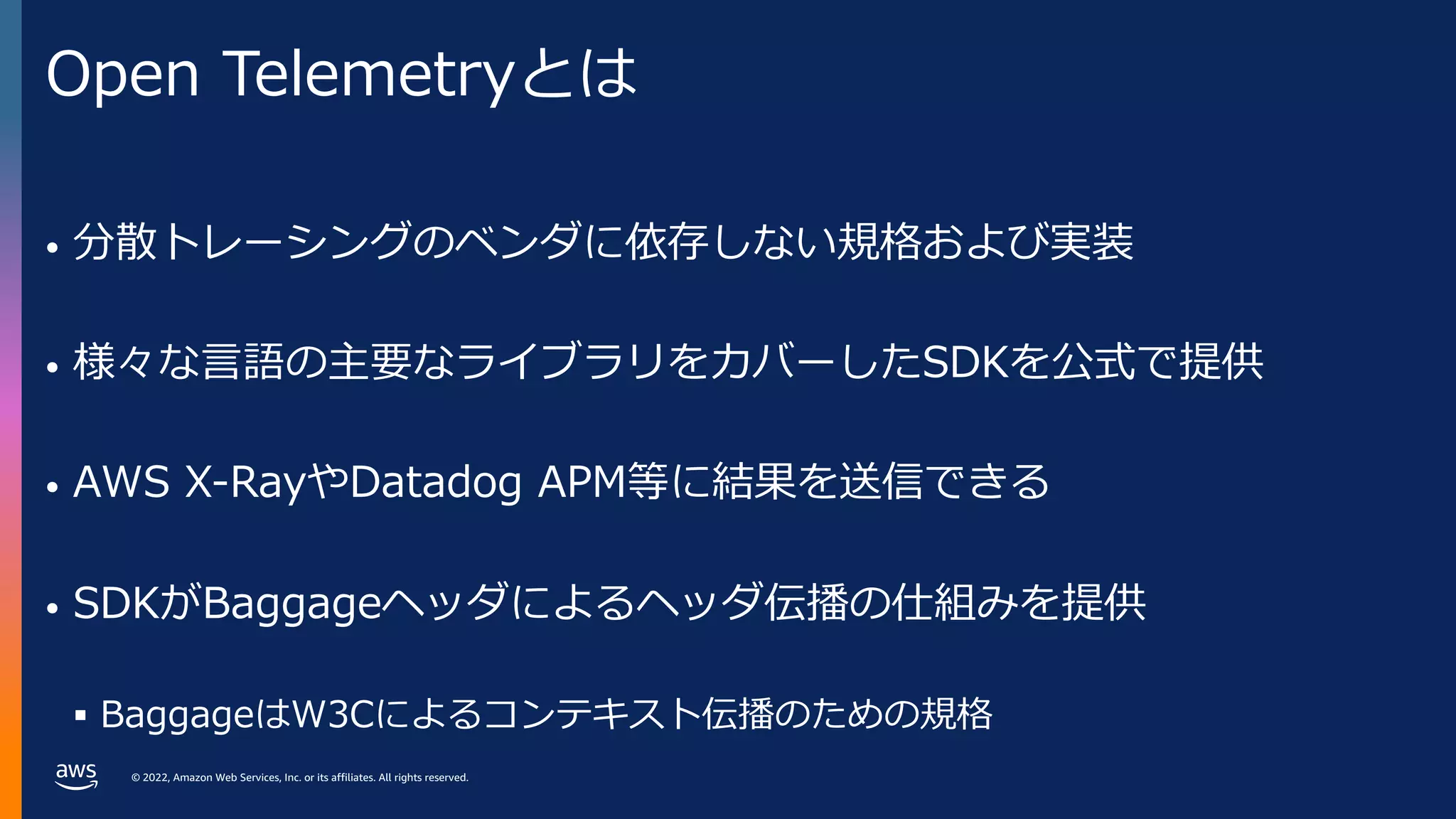

- 26. © 2022, AmazonWeb Services, Inc. or its affiliates. All rights reserved. Open Telemetryとは • 分散トレーシングのベンダに依存しない規格および実装 • 様々な⾔語の主要なライブラリをカバーしたSDKを公式で提供 • AWS X-RayやDatadog APM等に結果を送信できる • SDKがBaggageヘッダによるヘッダ伝播の仕組みを提供 § BaggageはW3Cによるコンテキスト伝播のための規格

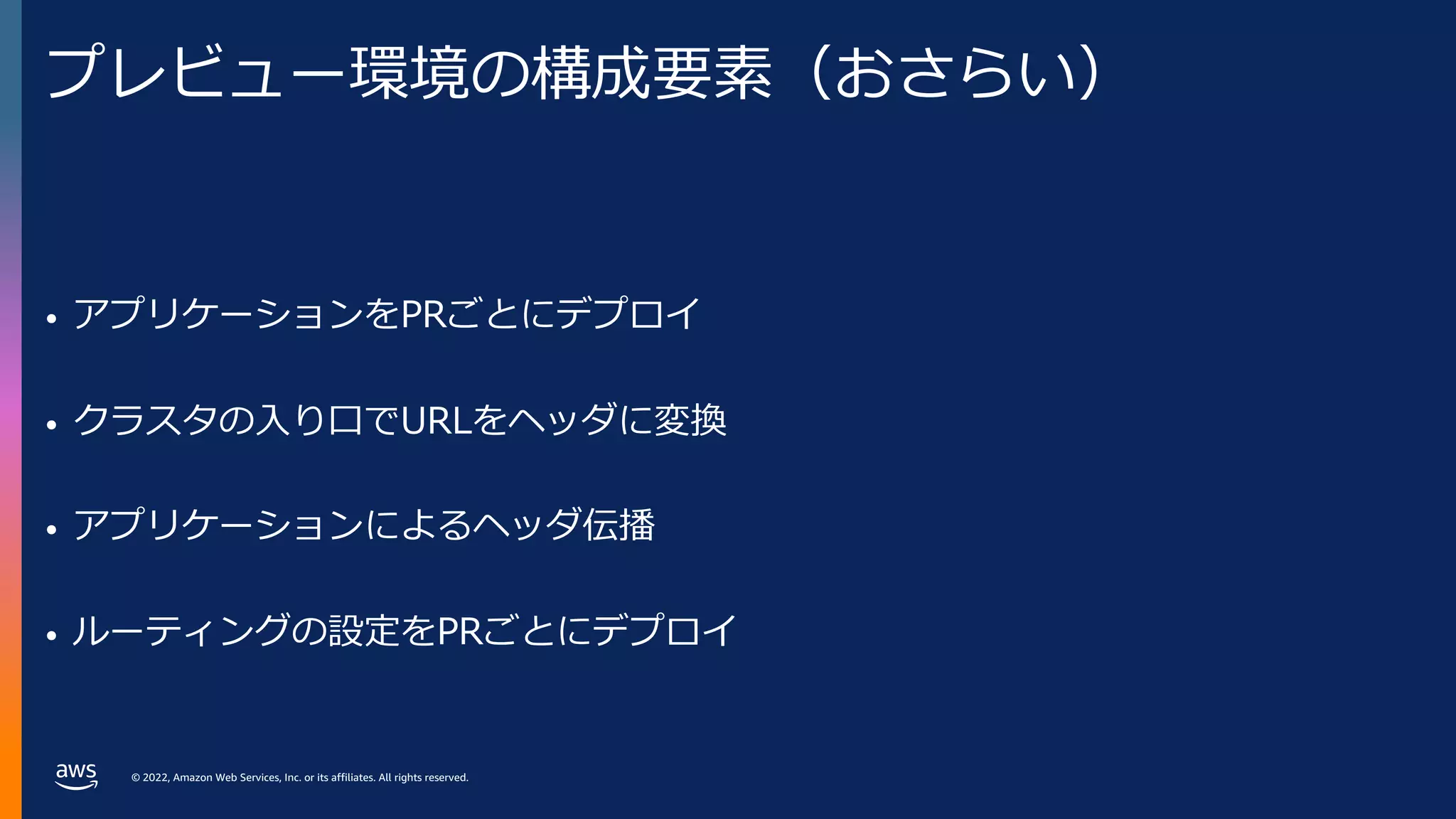

- 27. © 2022, AmazonWeb Services, Inc. or its affiliates. All rights reserved. プレビュー環境の構成要素（おさらい） • アプリケーションをPRごとにデプロイ • クラスタの⼊り⼝でURLをヘッダに変換 • アプリケーションによるヘッダ伝播 • ルーティングの設定をPRごとにデプロイ

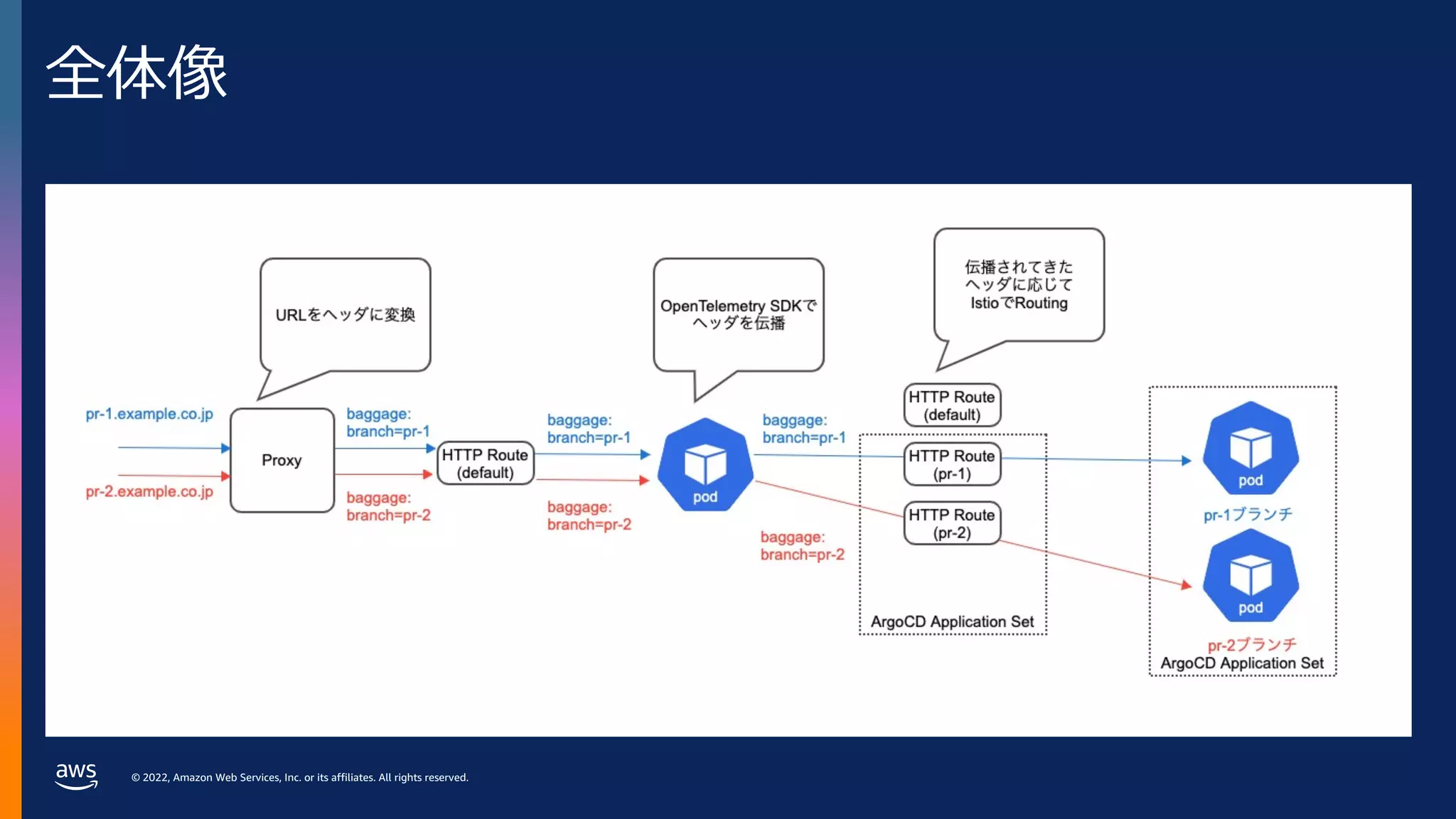

- 28. © 2022, AmazonWeb Services, Inc. or its affiliates. All rights reserved. 全体像
- 29. © 2022, AmazonWeb Services, Inc. or its affiliates. All rights reserved. プレビュー環境の構成要素 • アプリケーションをPRごとにデプロイ • クラスタの⼊り⼝でURLをヘッダに変換 • アプリケーションによるヘッダ伝播 • ルーティングの設定をPRごとにデプロイ
- 30. © 2022, AmazonWeb Services, Inc. or its affiliates. All rights reserved. アプリケーションをPRごとにデプロイ • ArgoCDで右図を実現する

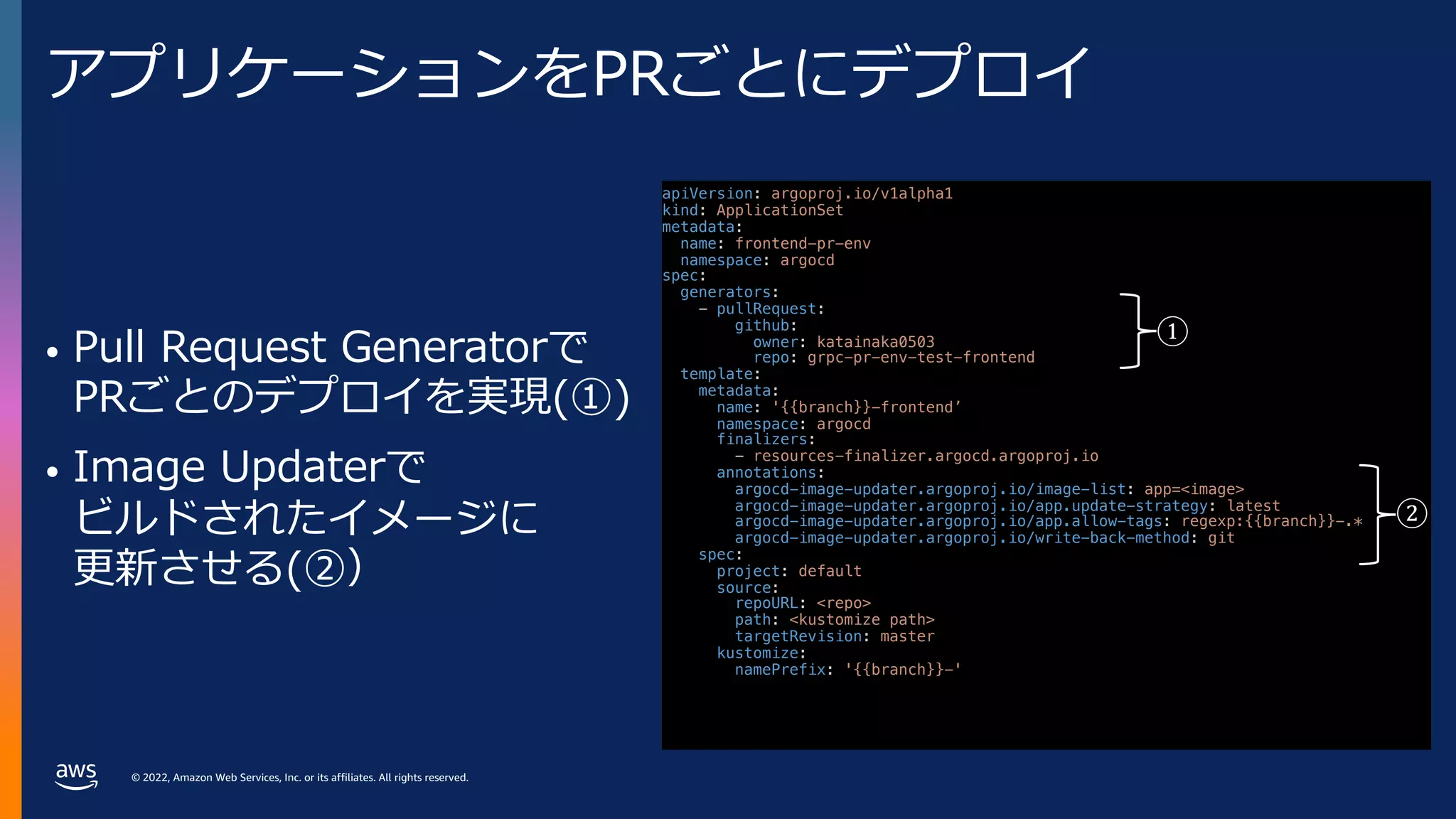

- 31. © 2022, AmazonWeb Services, Inc. or its affiliates. All rights reserved. アプリケーションをPRごとにデプロイ • Pull Request Generatorで PRごとのデプロイを実現(①) • Image Updaterで ビルドされたイメージに 更新させる(②） apiVersion: argoproj.io/v1alpha1 kind: ApplicationSet metadata: name: frontend-pr-env namespace: argocd spec: generators: - pullRequest: github: owner: katainaka0503 repo: grpc-pr-env-test-frontend template: metadata: name: '{{branch}}-frontend’ namespace: argocd finalizers: - resources-finalizer.argocd.argoproj.io annotations: argocd-image-updater.argoproj.io/image-list: app=<image> argocd-image-updater.argoproj.io/app.update-strategy: latest argocd-image-updater.argoproj.io/app.allow-tags: regexp:{{branch}}-.* argocd-image-updater.argoproj.io/write-back-method: git spec: project: default source: repoURL: <repo> path: <kustomize path> targetRevision: master kustomize: namePrefix: '{{branch}}-' ① ②
- 32. © 2022, AmazonWeb Services, Inc. or its affiliates. All rights reserved. プレビュー環境の構成要素 • アプリケーションをPRごとにデプロイ • クラスタの⼊り⼝でURLをヘッダに変換 • アプリケーションによるヘッダ伝播 • ルーティングの設定をPRごとにデプロイ

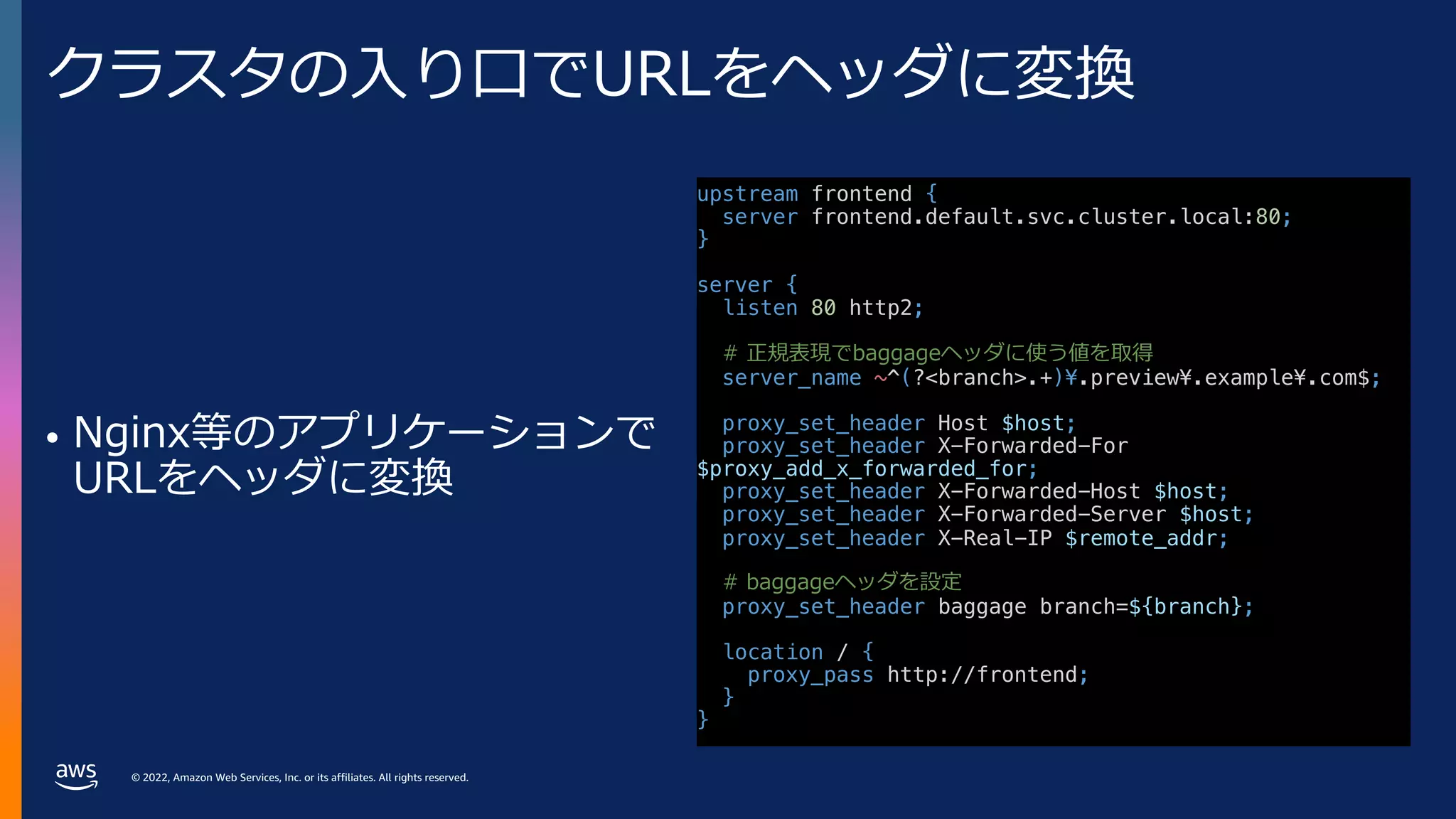

- 33. © 2022, AmazonWeb Services, Inc. or its affiliates. All rights reserved. クラスタの⼊り⼝でURLをヘッダに変換 • Nginx等のアプリケーションで URLをヘッダに変換 upstream frontend { server frontend.default.svc.cluster.local:80; } server { listen 80 http2; # 正規表現でbaggageヘッダに使う値を取得 server_name ~^(?<branch>.+)¥.preview¥.example¥.com$; proxy_set_header Host $host; proxy_set_header X-Forwarded-For $proxy_add_x_forwarded_for; proxy_set_header X-Forwarded-Host $host; proxy_set_header X-Forwarded-Server $host; proxy_set_header X-Real-IP $remote_addr; # baggageヘッダを設定 proxy_set_header baggage branch=${branch}; location / { proxy_pass http://frontend; } }
- 34. © 2022, AmazonWeb Services, Inc. or its affiliates. All rights reserved. プレビュー環境の構成要素 • アプリケーションをPRごとにデプロイ • クラスタの⼊り⼝でURLをヘッダに変換 • アプリケーションによるヘッダ伝播 • ルーティングの設定をPRごとにデプロイ

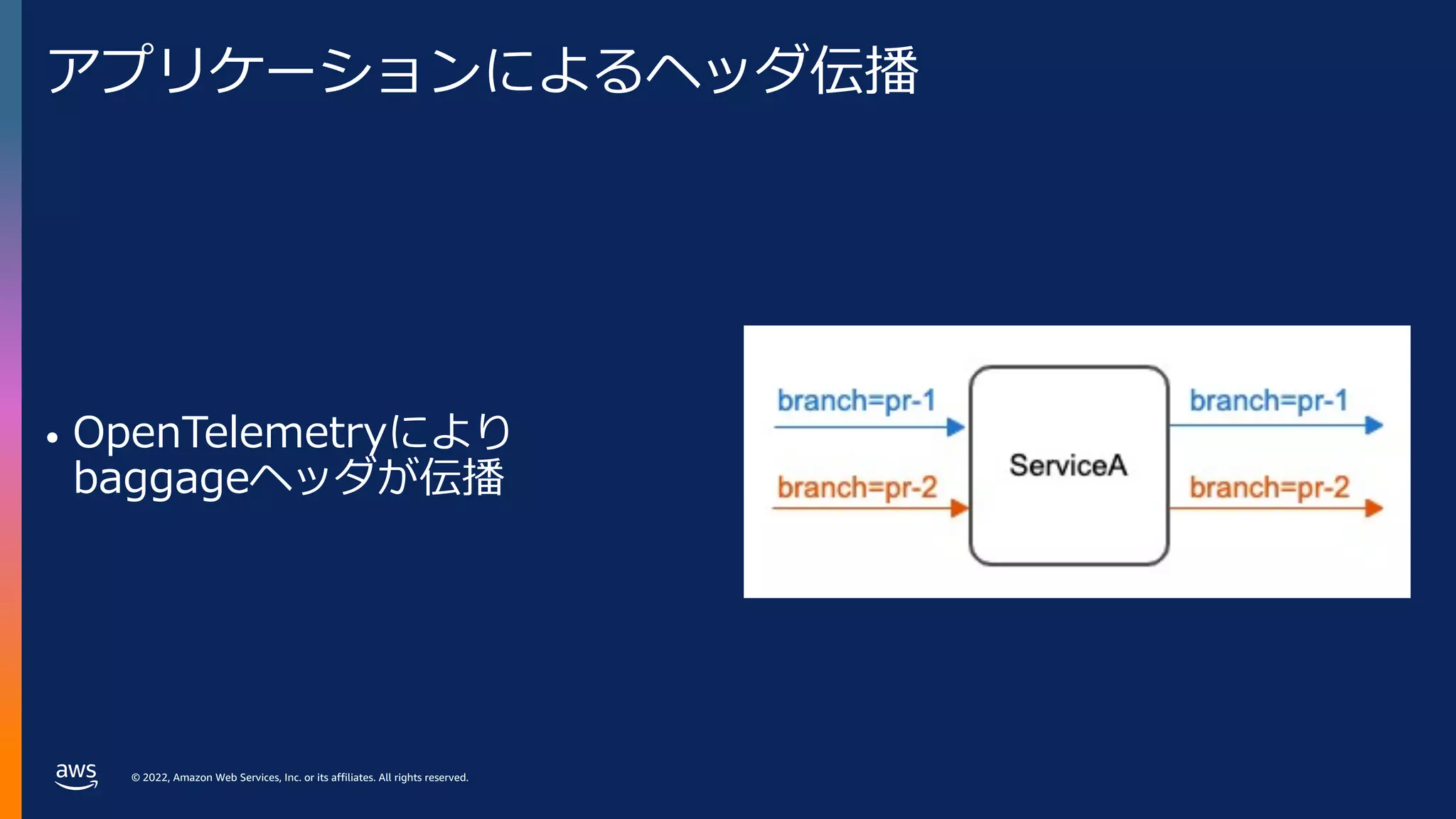

- 35. © 2022, AmazonWeb Services, Inc. or its affiliates. All rights reserved. アプリケーションによるヘッダ伝播 • OpenTelemetryにより baggageヘッダが伝播

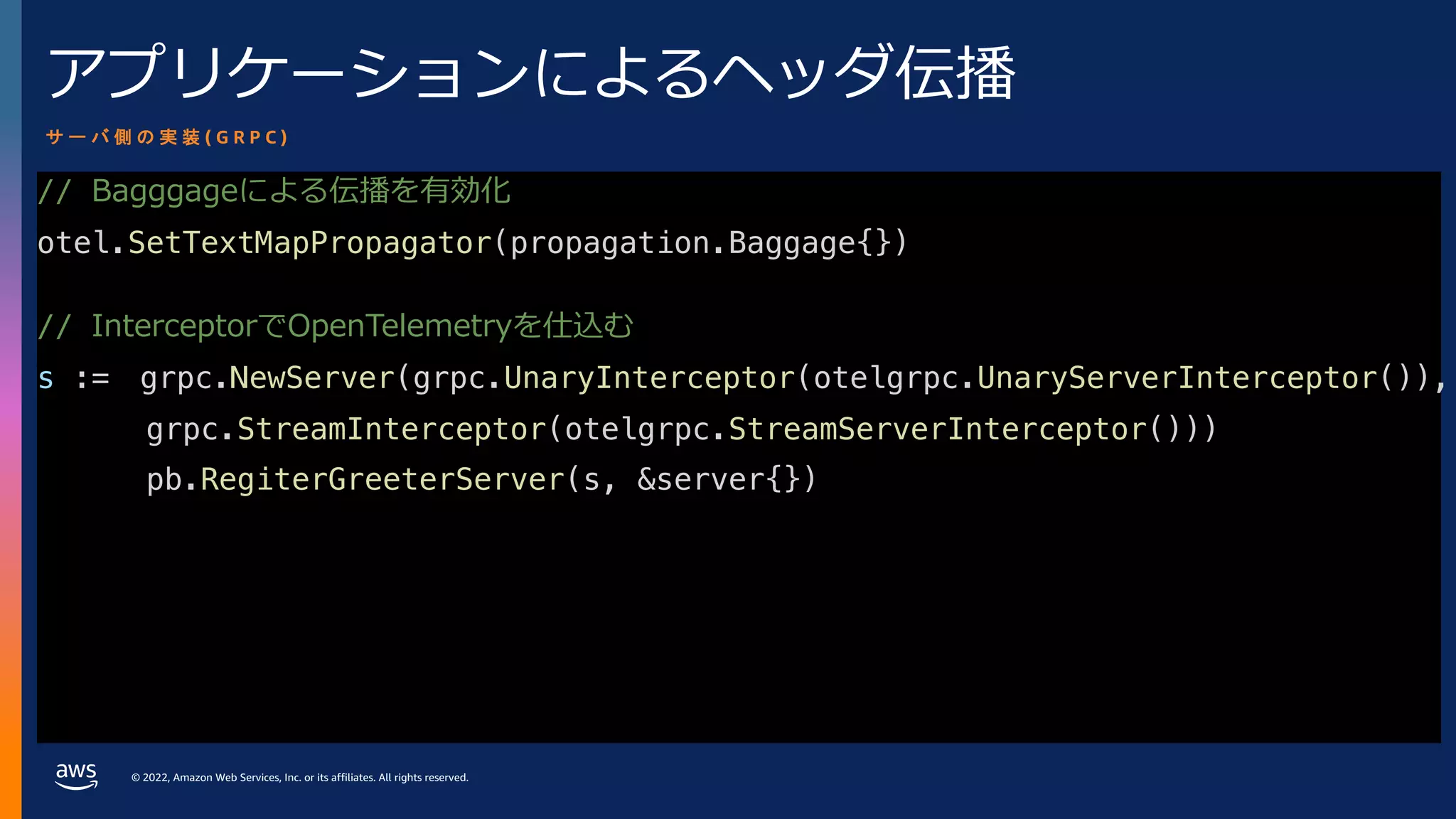

- 36. © 2022, AmazonWeb Services, Inc. or its affiliates. All rights reserved. アプリケーションによるヘッダ伝播 // Bagggageによる伝播を有効化 otel.SetTextMapPropagator(propagation.Baggage{}) // InterceptorでOpenTelemetryを仕込む s := grpc.NewServer(grpc.UnaryInterceptor(otelgrpc.UnaryServerInterceptor()), grpc.StreamInterceptor(otelgrpc.StreamServerInterceptor())) pb.RegiterGreeterServer(s, &server{}) サ ー バ 側 の 実 装 ( G R P C )

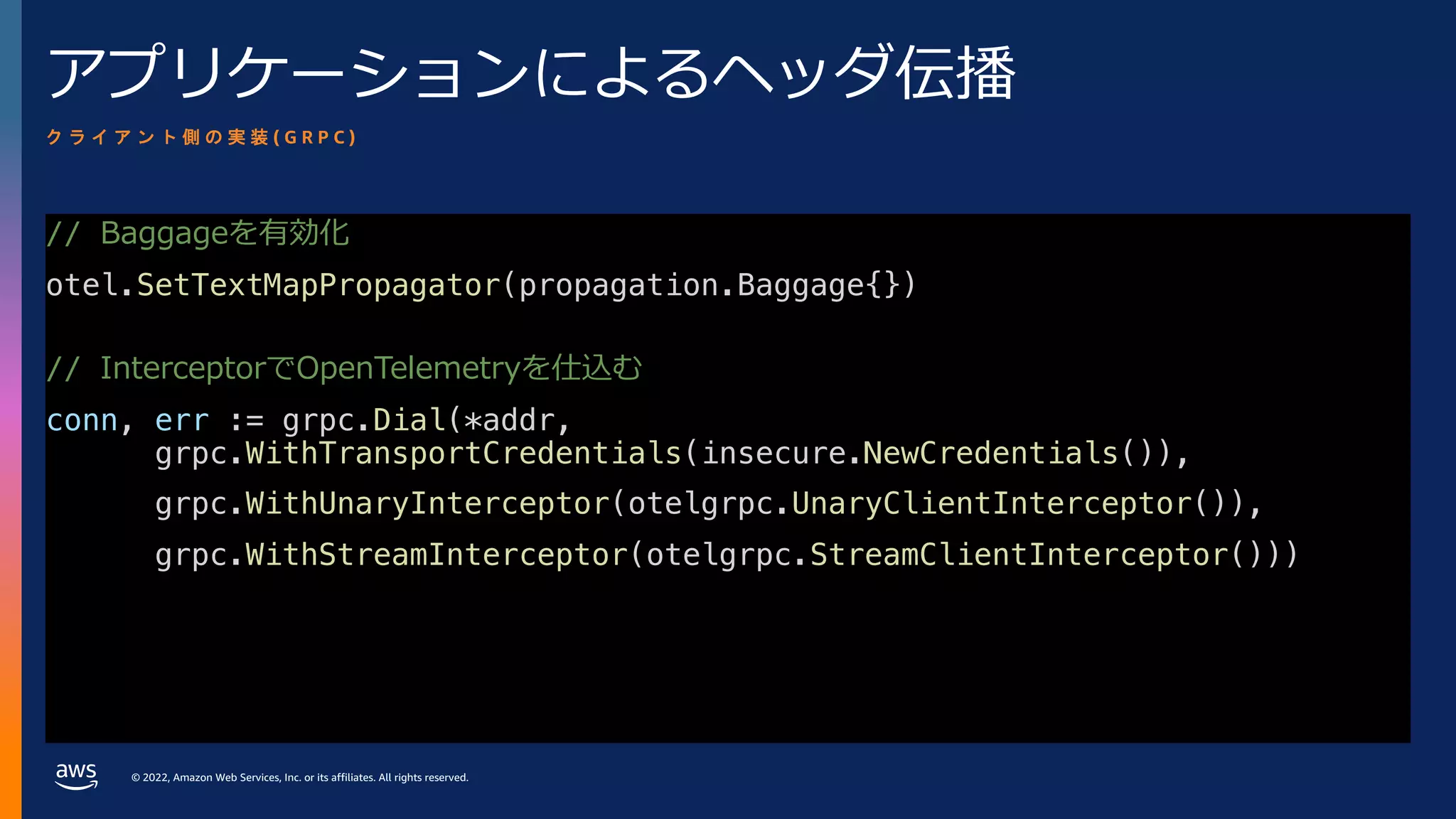

- 37. © 2022, AmazonWeb Services, Inc. or its affiliates. All rights reserved. アプリケーションによるヘッダ伝播 // Baggageを有効化 otel.SetTextMapPropagator(propagation.Baggage{}) // InterceptorでOpenTelemetryを仕込む conn, err := grpc.Dial(*addr, grpc.WithTransportCredentials(insecure.NewCredentials()), grpc.WithUnaryInterceptor(otelgrpc.UnaryClientInterceptor()), grpc.WithStreamInterceptor(otelgrpc.StreamClientInterceptor())) ク ラ イ ア ン ト 側 の 実 装 ( G R P C )

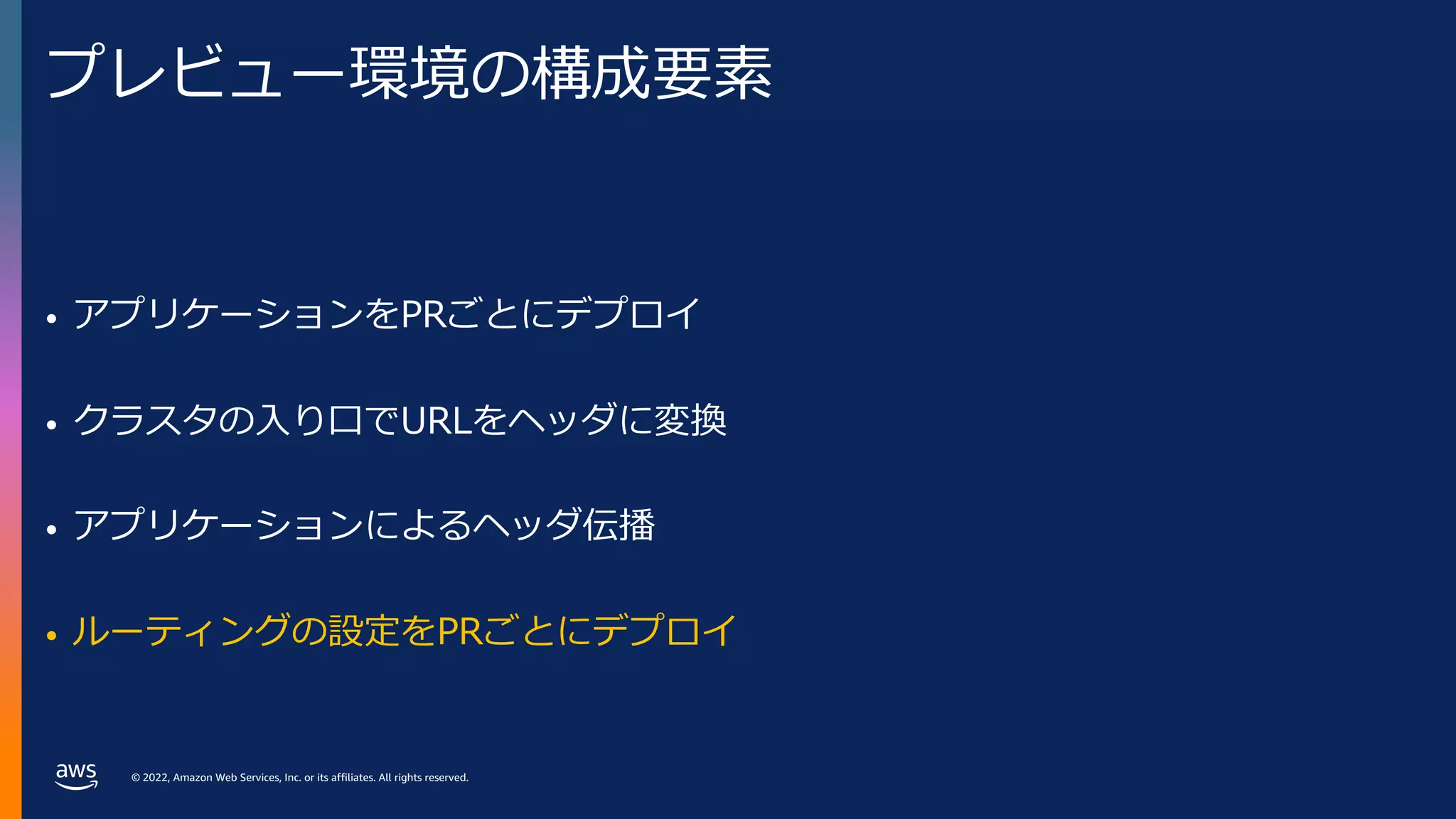

- 38. © 2022, AmazonWeb Services, Inc. or its affiliates. All rights reserved. プレビュー環境の構成要素 • アプリケーションをPRごとにデプロイ • クラスタの⼊り⼝でURLをヘッダに変換 • アプリケーションによるヘッダ伝播 • ルーティングの設定をPRごとにデプロイ

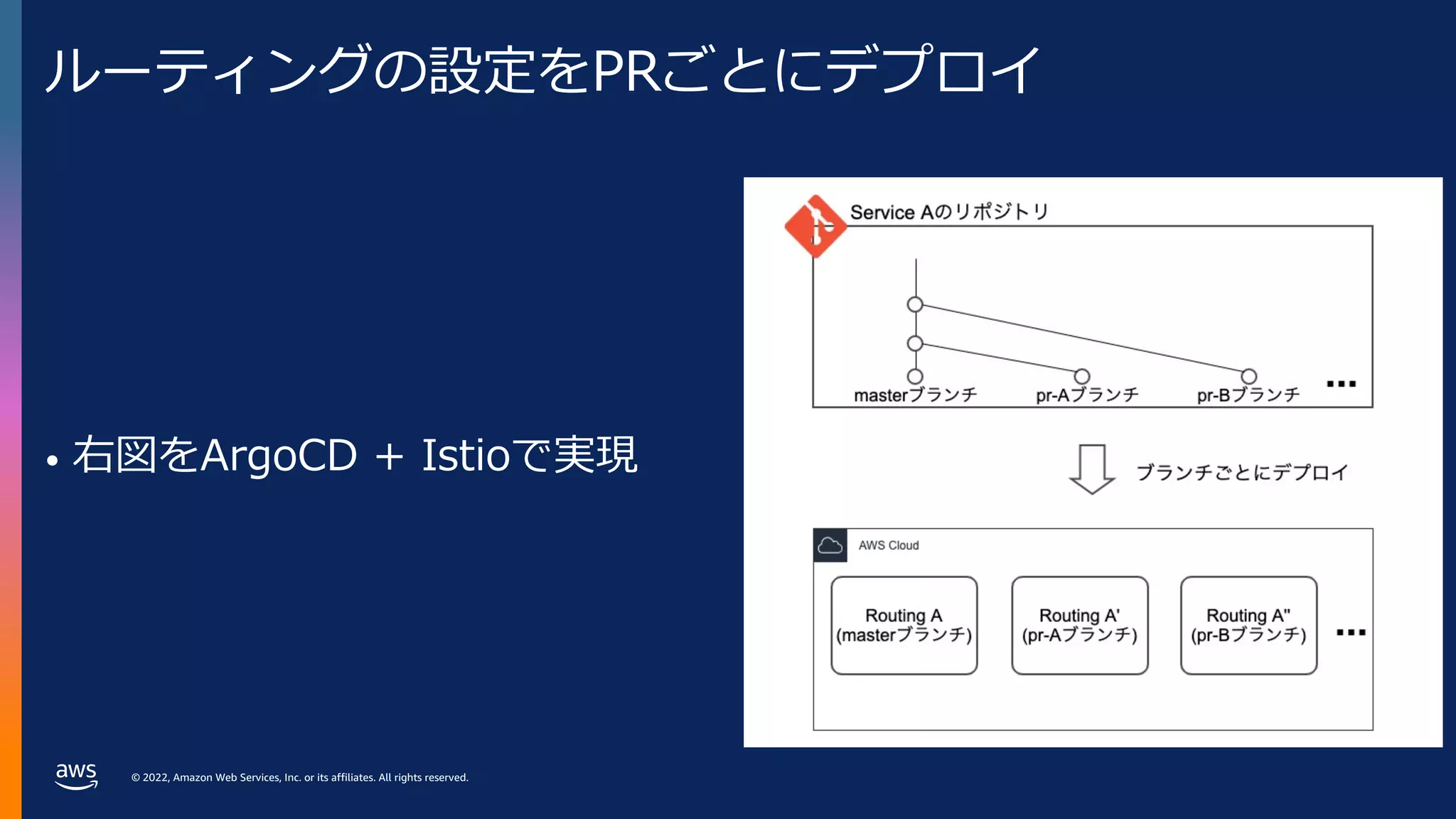

- 39. © 2022, AmazonWeb Services, Inc. or its affiliates. All rights reserved. ルーティングの設定をPRごとにデプロイ • 右図をArgoCD + Istioで実現

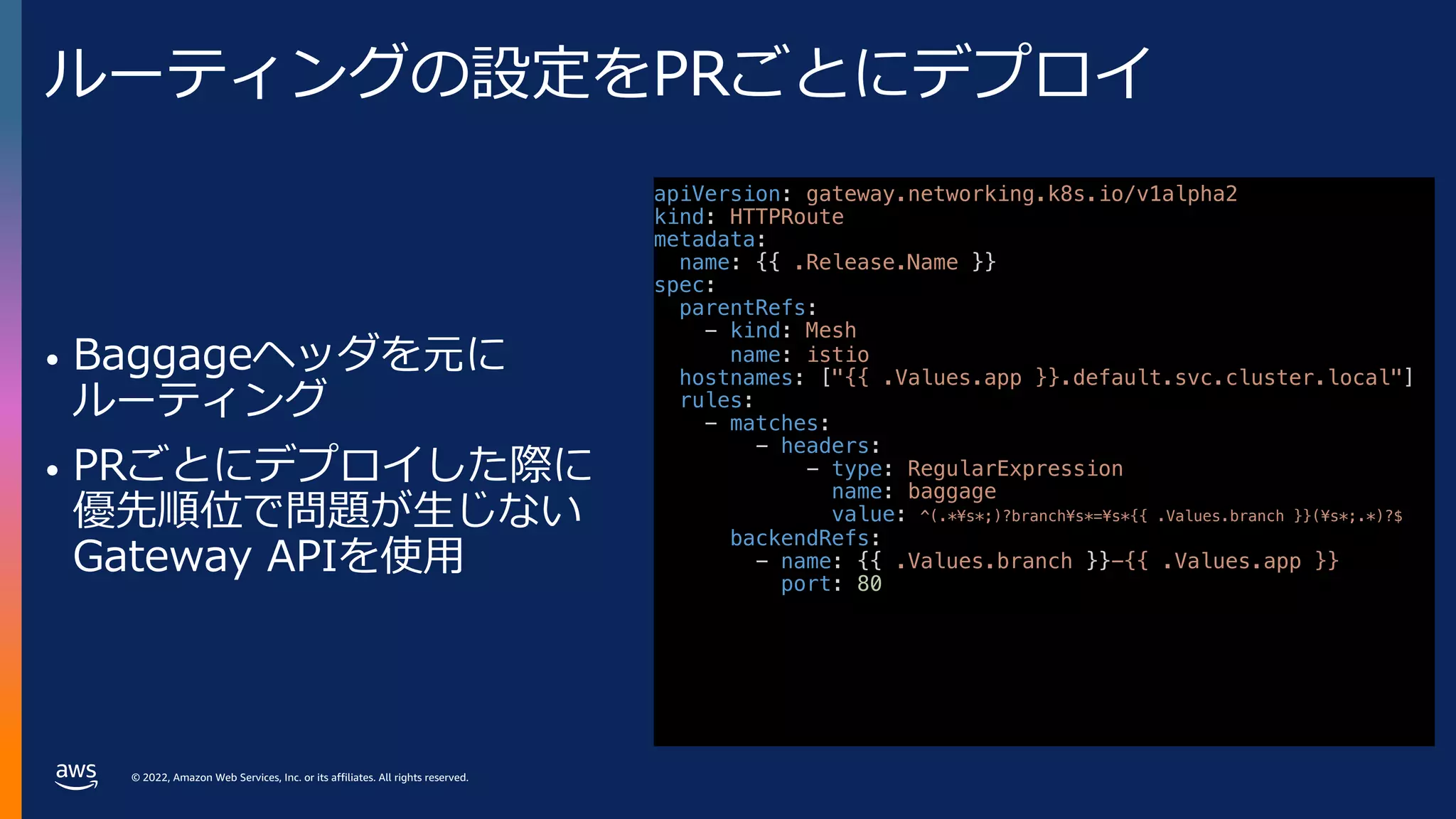

- 40. © 2022, AmazonWeb Services, Inc. or its affiliates. All rights reserved. ルーティングの設定をPRごとにデプロイ • Baggageヘッダを元に ルーティング • PRごとにデプロイした際に 優先順位で問題が⽣じない Gateway APIを使⽤ apiVersion: gateway.networking.k8s.io/v1alpha2 kind: HTTPRoute metadata: name: {{ .Release.Name }} spec: parentRefs: - kind: Mesh name: istio hostnames: ["{{ .Values.app }}.default.svc.cluster.local"] rules: - matches: - headers: - type: RegularExpression name: baggage value: ^(.*¥s*;)?branch¥s*=¥s*{{ .Values.branch }}(¥s*;.*)?$ backendRefs: - name: {{ .Values.branch }}-{{ .Values.app }} port: 80

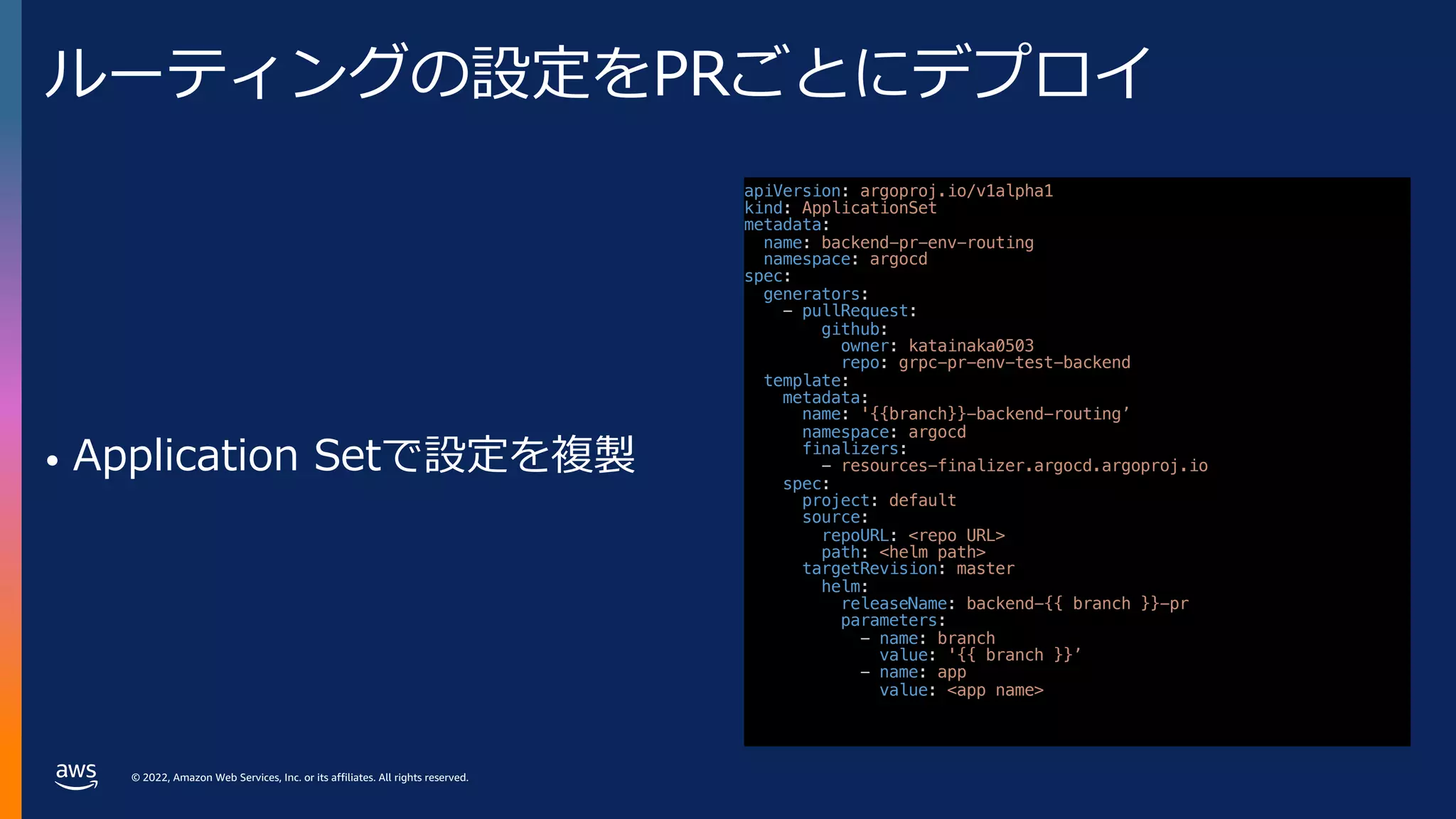

- 41. © 2022, AmazonWeb Services, Inc. or its affiliates. All rights reserved. ルーティングの設定をPRごとにデプロイ • Application Setで設定を複製 apiVersion: argoproj.io/v1alpha1 kind: ApplicationSet metadata: name: backend-pr-env-routing namespace: argocd spec: generators: - pullRequest: github: owner: katainaka0503 repo: grpc-pr-env-test-backend template: metadata: name: '{{branch}}-backend-routing’ namespace: argocd finalizers: - resources-finalizer.argocd.argoproj.io spec: project: default source: repoURL: <repo URL> path: <helm path> targetRevision: master helm: releaseName: backend-{{ branch }}-pr parameters: - name: branch value: '{{ branch }}’ - name: app value: <app name>

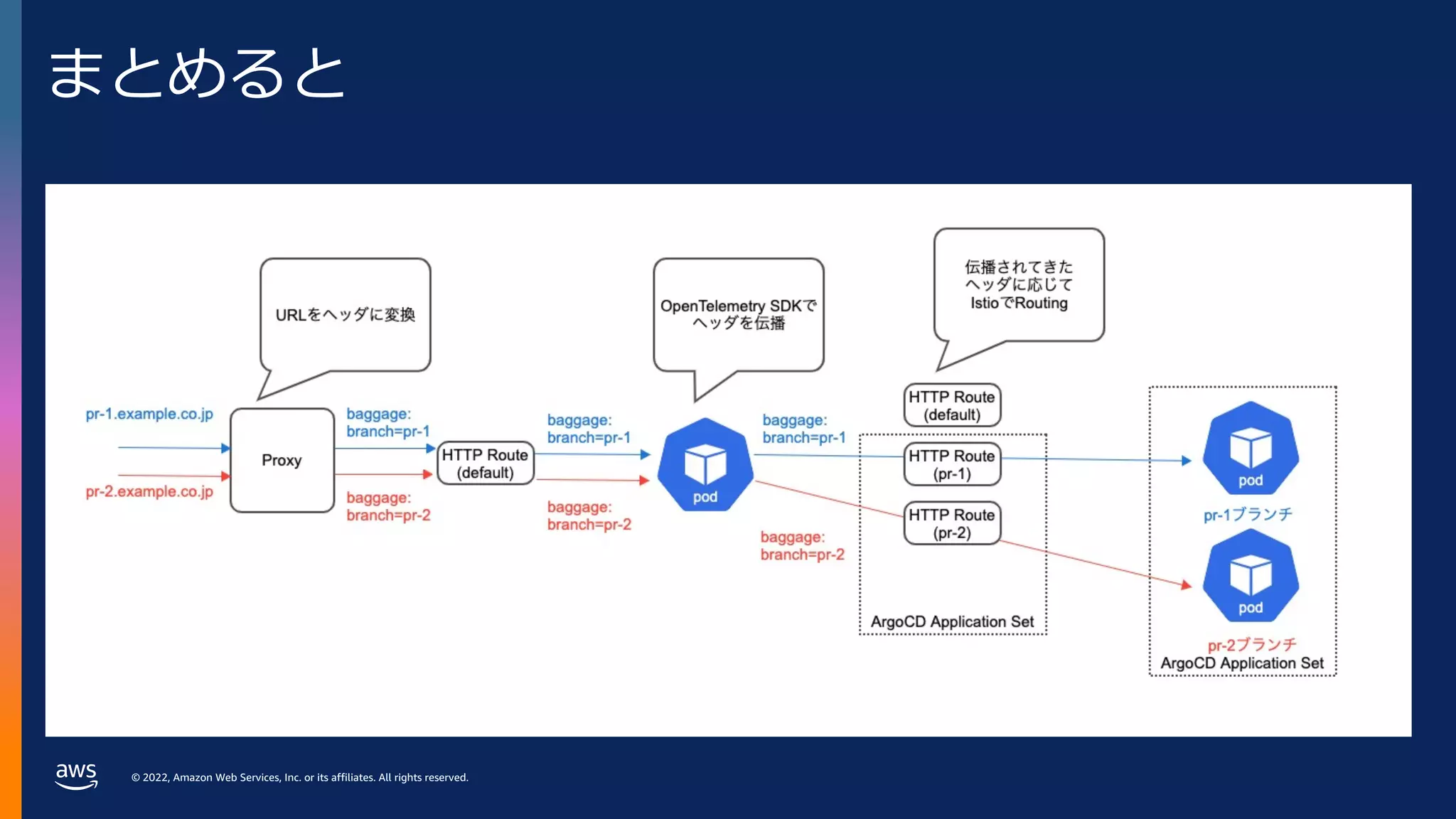

- 42. © 2022, AmazonWeb Services, Inc. or its affiliates. All rights reserved. まとめると

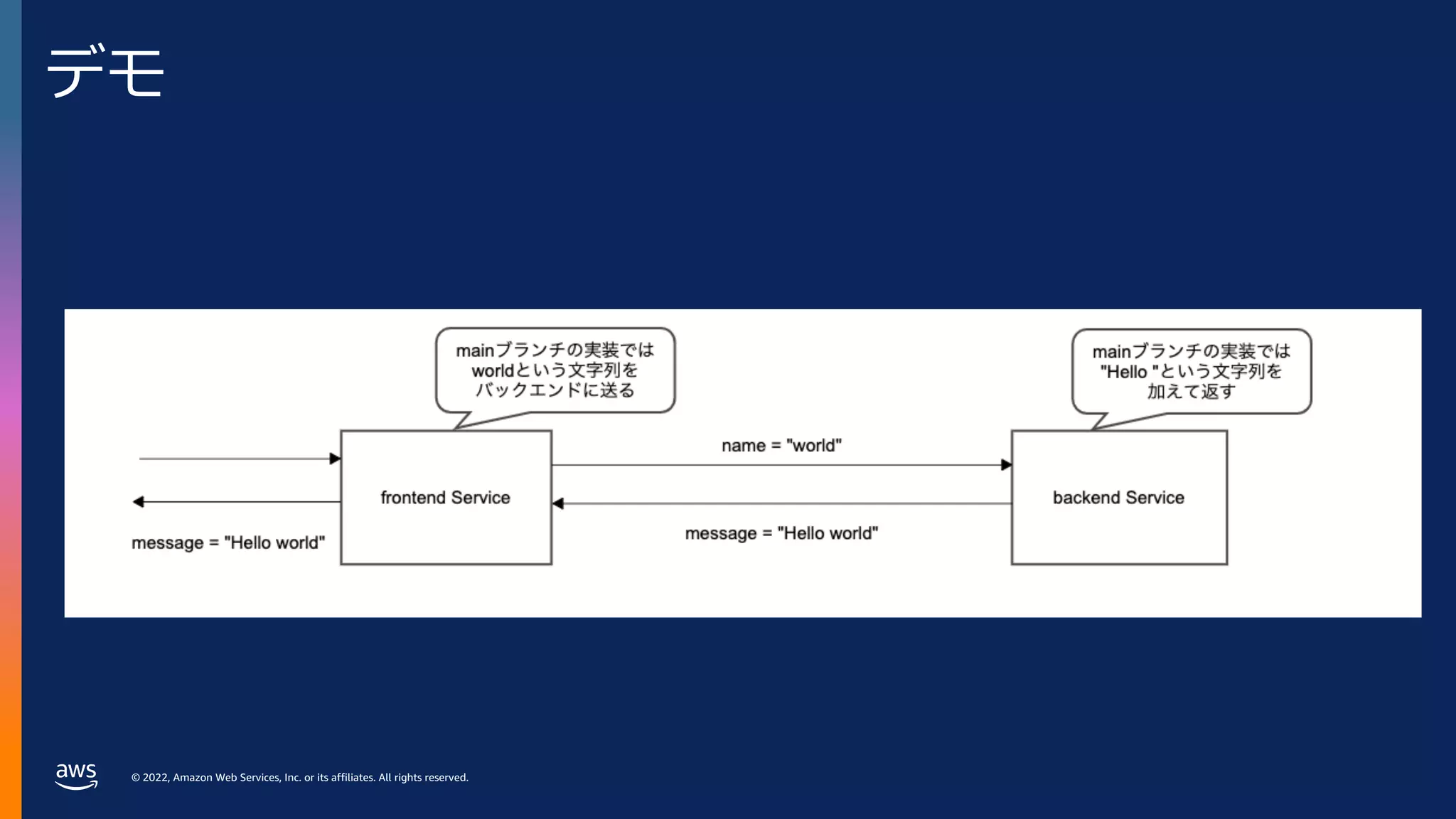

- 43. © 2022, AmazonWeb Services, Inc. or its affiliates. All rights reserved. デモ

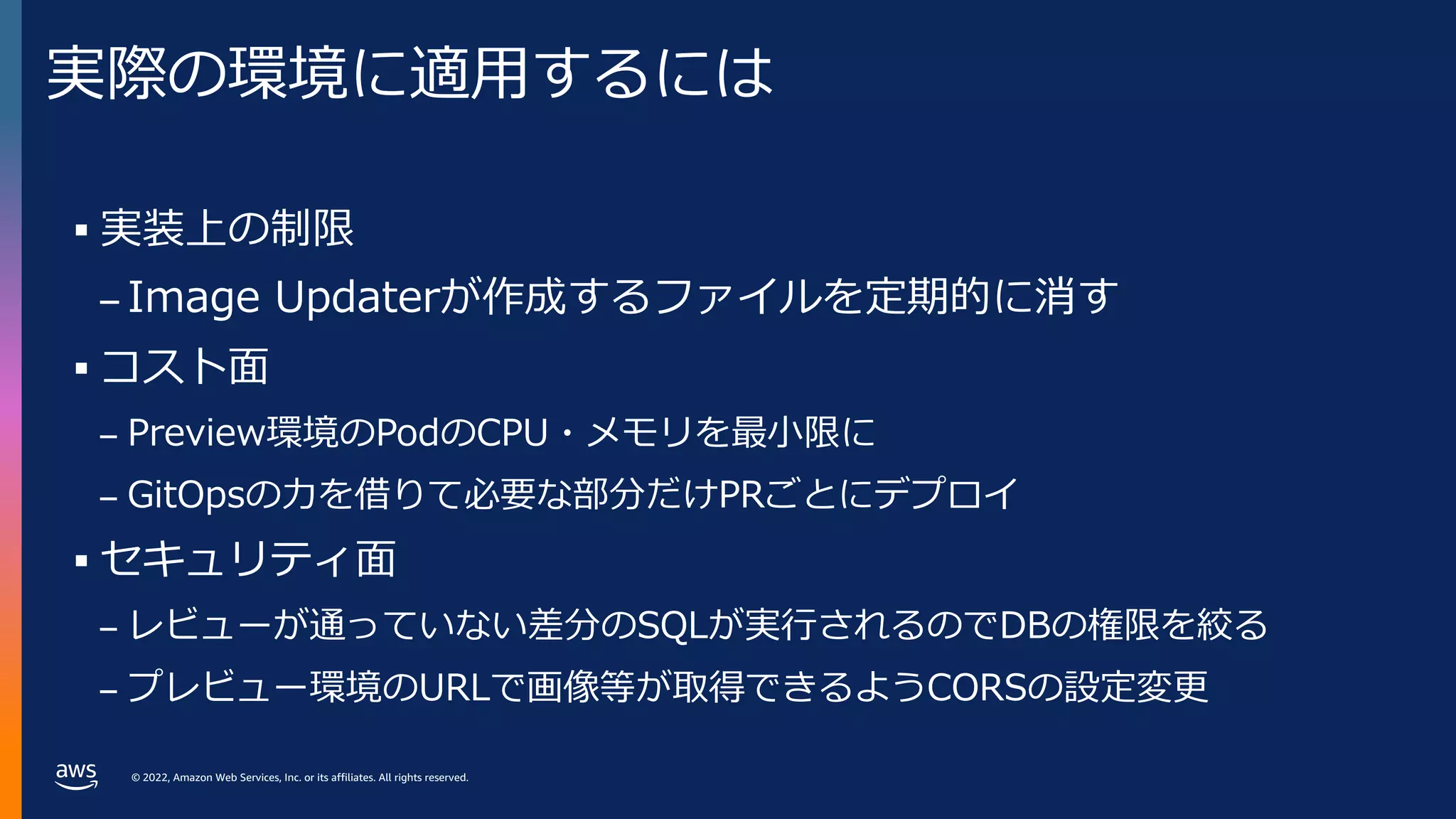

- 44. © 2022, AmazonWeb Services, Inc. or its affiliates. All rights reserved. 実際の環境に適⽤するには § 実装上の制限 – Image Updaterが作成するファイルを定期的に消す § コスト⾯ – Preview環境のPodのCPU・メモリを最⼩限に – GitOpsの⼒を借りて必要な部分だけPRごとにデプロイ § セキュリティ⾯ – レビューが通っていない差分のSQLが実⾏されるのでDBの権限を絞る – プレビュー環境のURLで画像等が取得できるようCORSの設定変更
- 45. © 2022, AmazonWeb Services, Inc. or its affiliates. All rights reserved. © 2022, Amazon Web Services, Inc. or its affiliates. All rights reserved. プレビュー環境導入までの ロードマップ

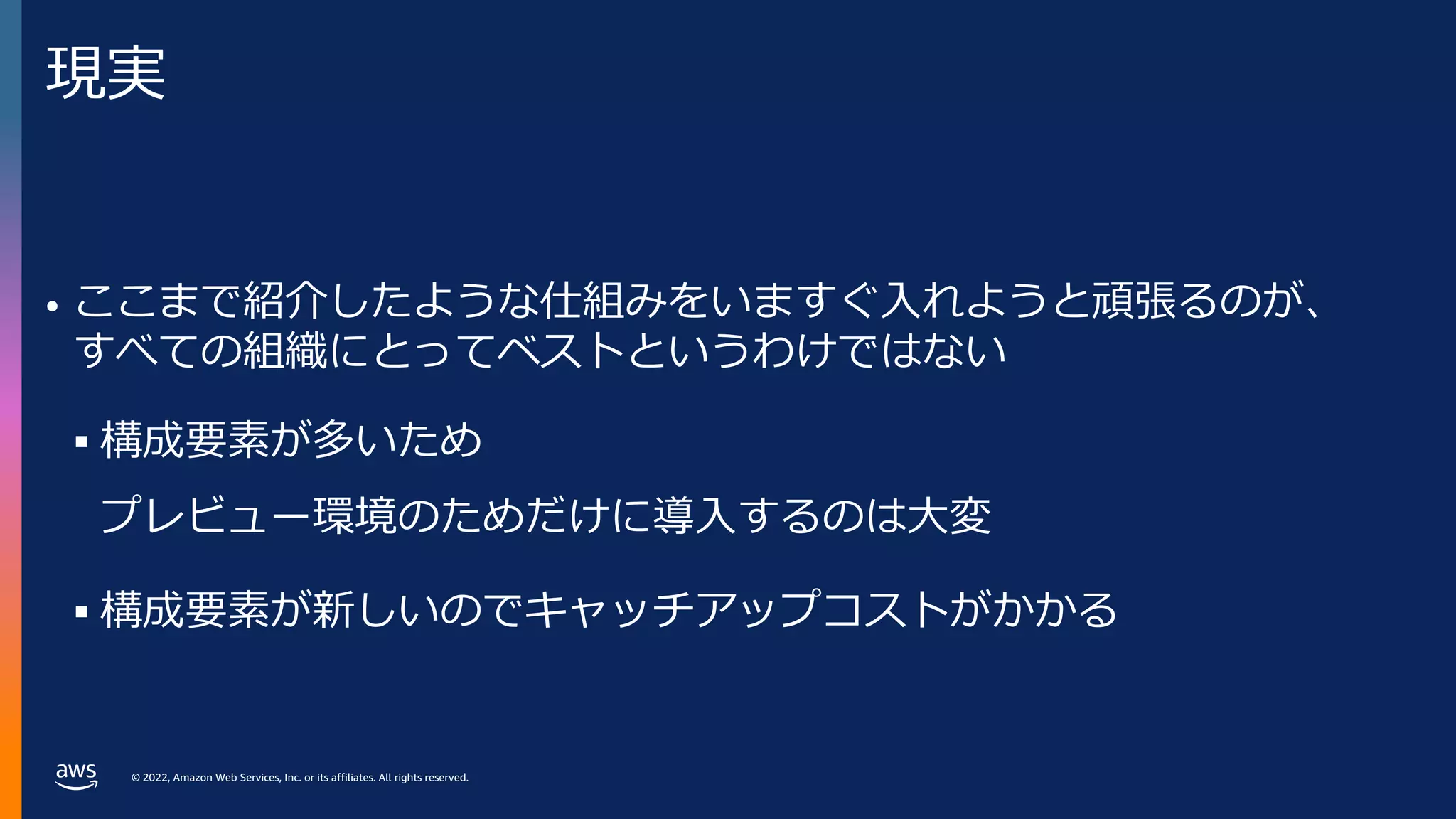

- 46. © 2022, AmazonWeb Services, Inc. or its affiliates. All rights reserved. 現実 • ここまで紹介したような仕組みをいますぐ⼊れようと頑張るのが、 すべての組織にとってベストというわけではない § 構成要素が多いため プレビュー環境のためだけに導⼊するのは⼤変 § 構成要素が新しいのでキャッチアップコストがかかる
- 47. © 2022, AmazonWeb Services, Inc. or its affiliates. All rights reserved. ⼀⽅で • プレビュー環境の実装に使えるツールは プレビュー環境が関係ない⽂脈でも便利 § Argo CD § Istio § Open Telemetry

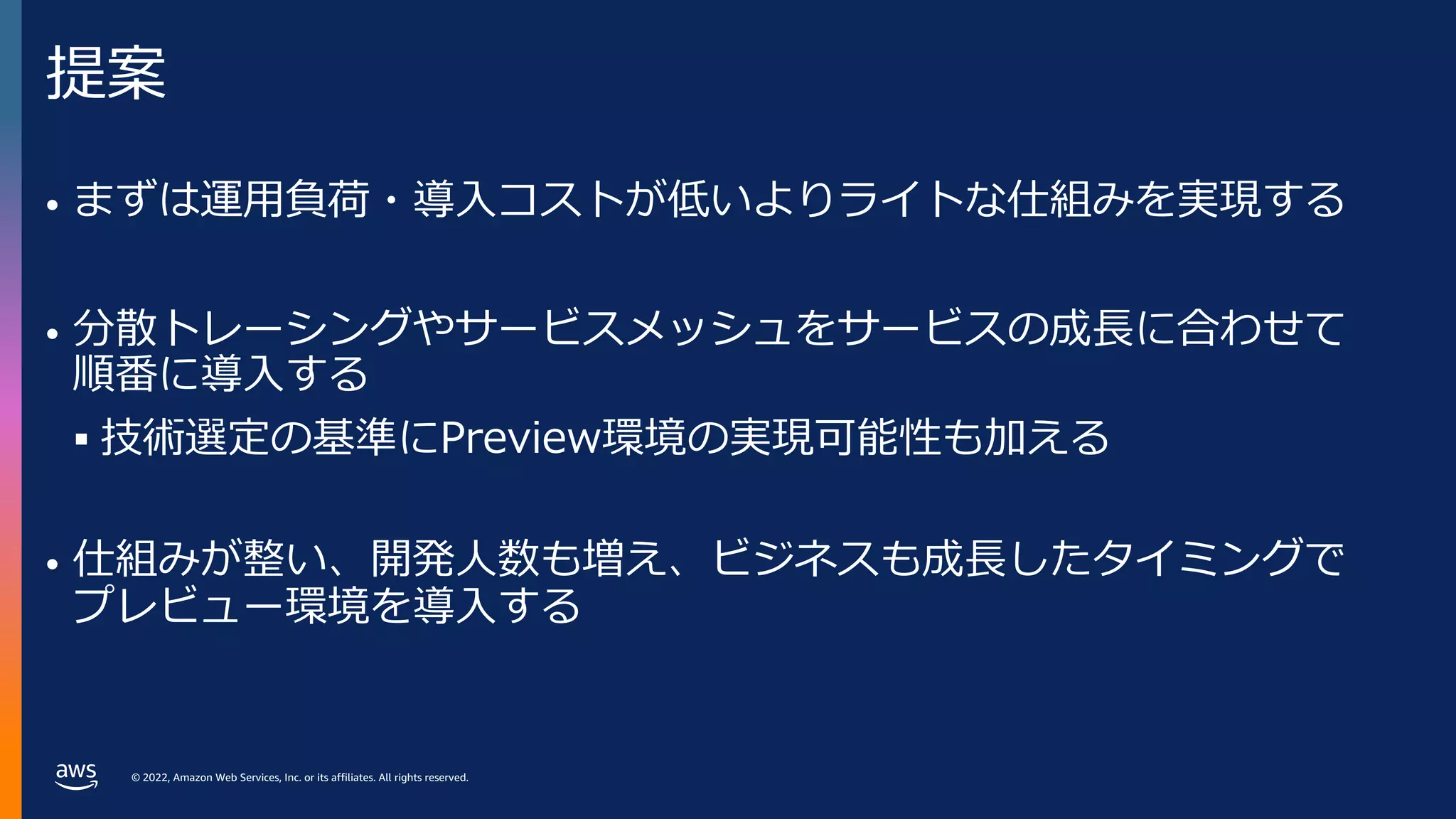

- 48. © 2022, AmazonWeb Services, Inc. or its affiliates. All rights reserved. 提案 • まずは運⽤負荷・導⼊コストが低いよりライトな仕組みを実現する • 分散トレーシングやサービスメッシュをサービスの成⻑に合わせて 順番に導⼊する § 技術選定の基準にPreview環境の実現可能性も加える • 仕組みが整い、開発⼈数も増え、ビジネスも成⻑したタイミングで プレビュー環境を導⼊する

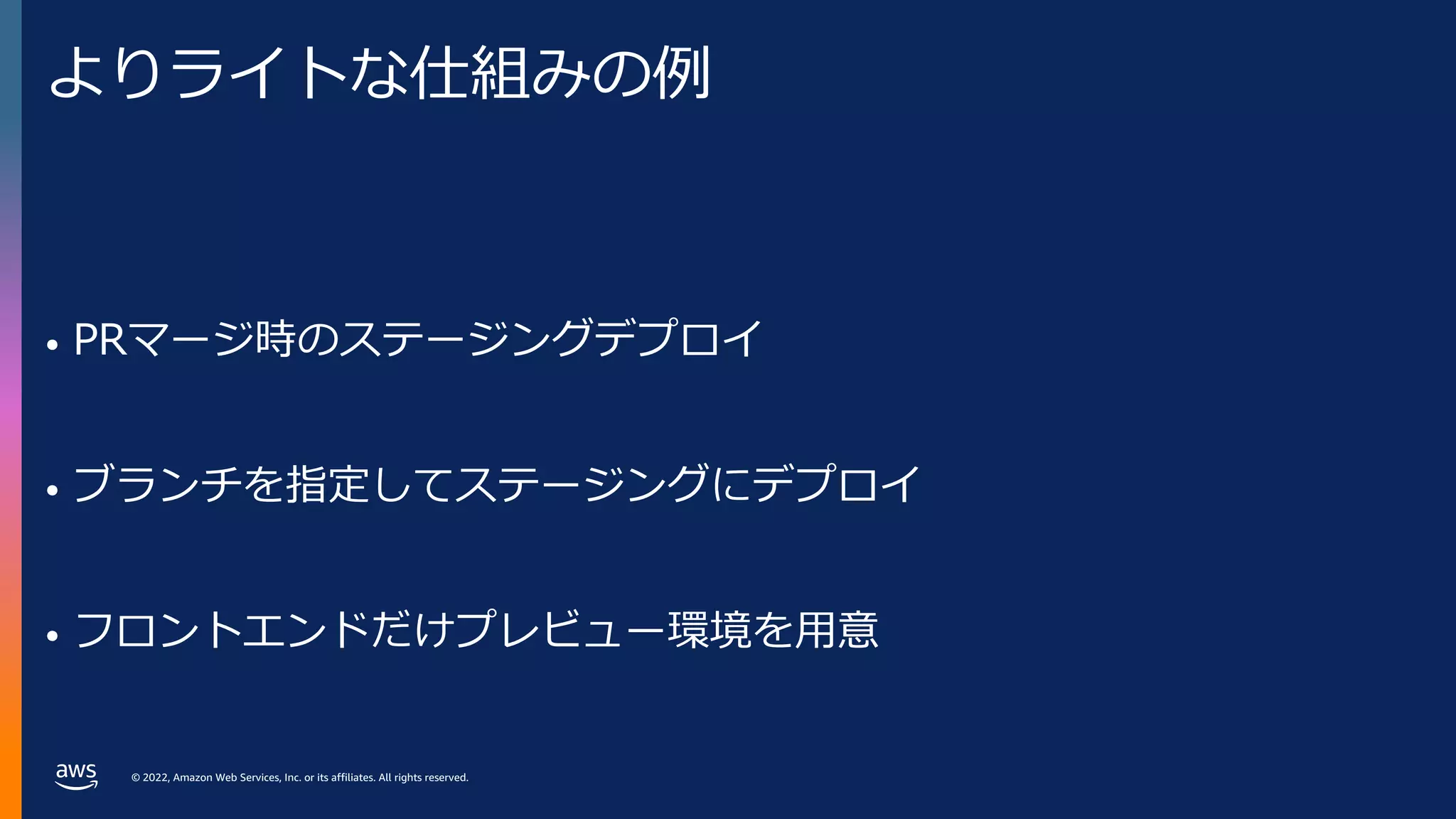

- 49. © 2022, AmazonWeb Services, Inc. or its affiliates. All rights reserved. よりライトな仕組みの例 • PRマージ時のステージングデプロイ • ブランチを指定してステージングにデプロイ • フロントエンドだけプレビュー環境を⽤意

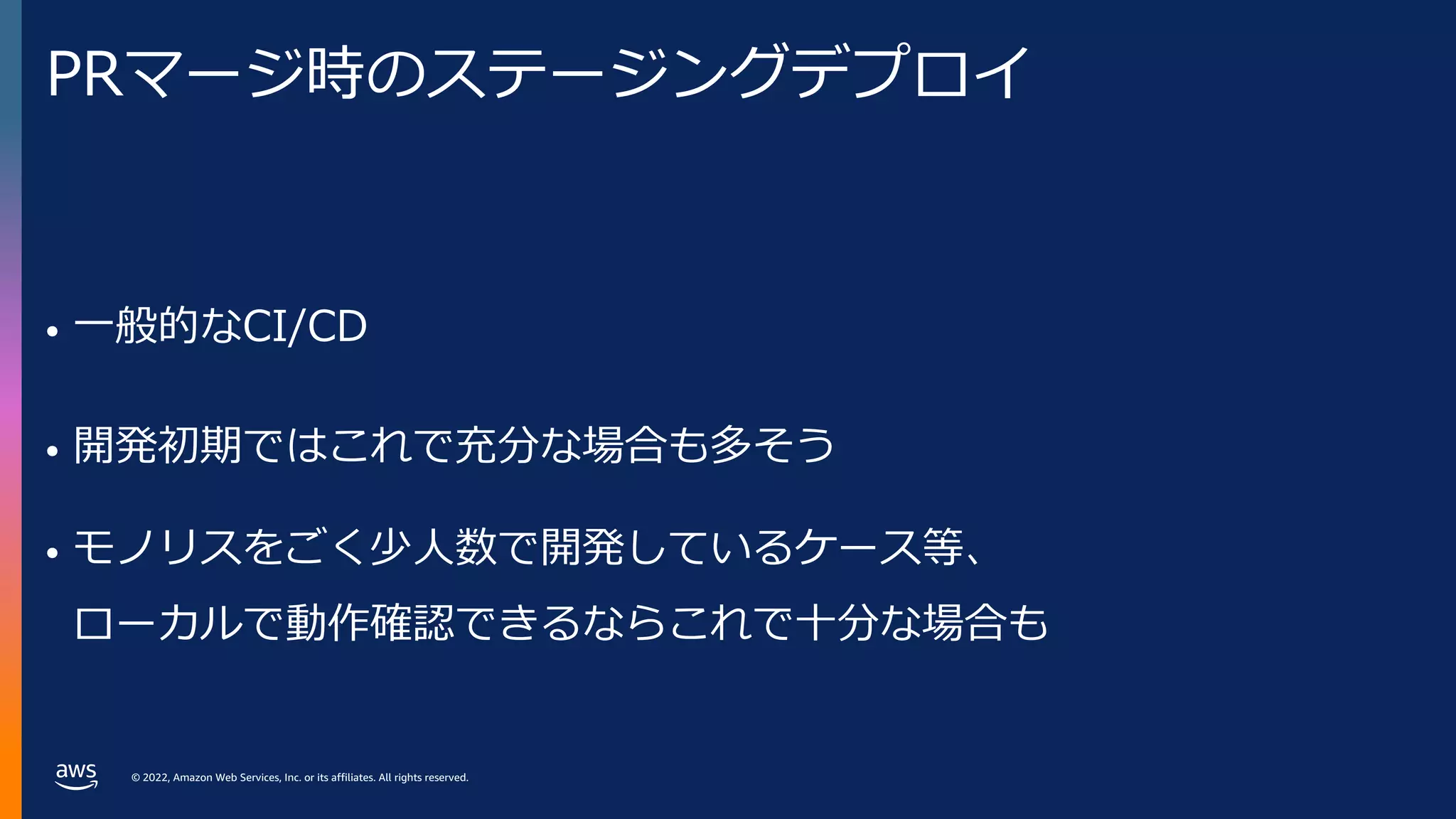

- 50. © 2022, AmazonWeb Services, Inc. or its affiliates. All rights reserved. PRマージ時のステージングデプロイ • ⼀般的なCI/CD • 開発初期ではこれで充分な場合も多そう • モノリスをごく少⼈数で開発しているケース等、 ローカルで動作確認できるならこれで⼗分な場合も

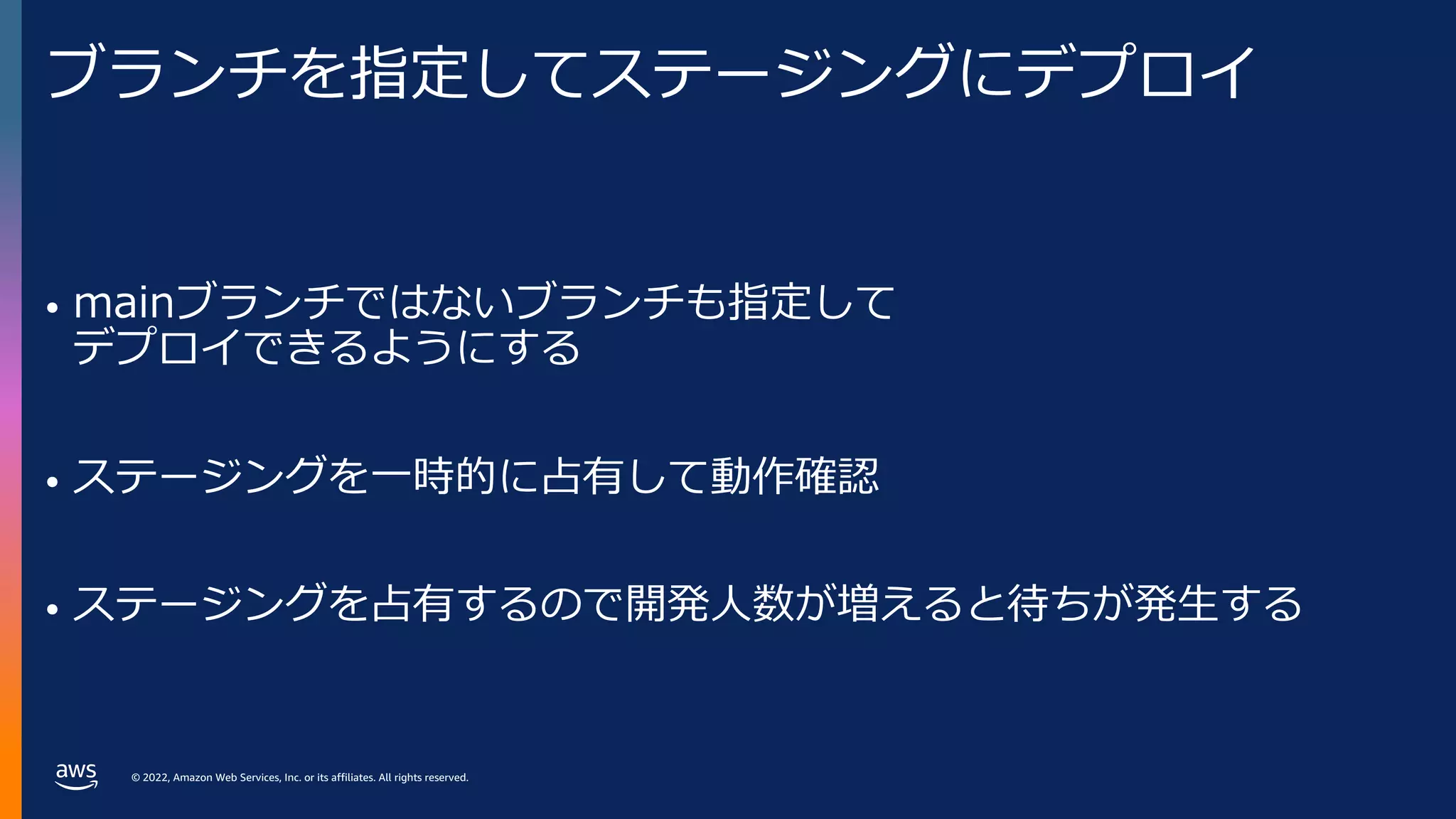

- 51. © 2022, AmazonWeb Services, Inc. or its affiliates. All rights reserved. ブランチを指定してステージングにデプロイ • mainブランチではないブランチも指定して デプロイできるようにする • ステージングを⼀時的に占有して動作確認 • ステージングを占有するので開発⼈数が増えると待ちが発⽣する

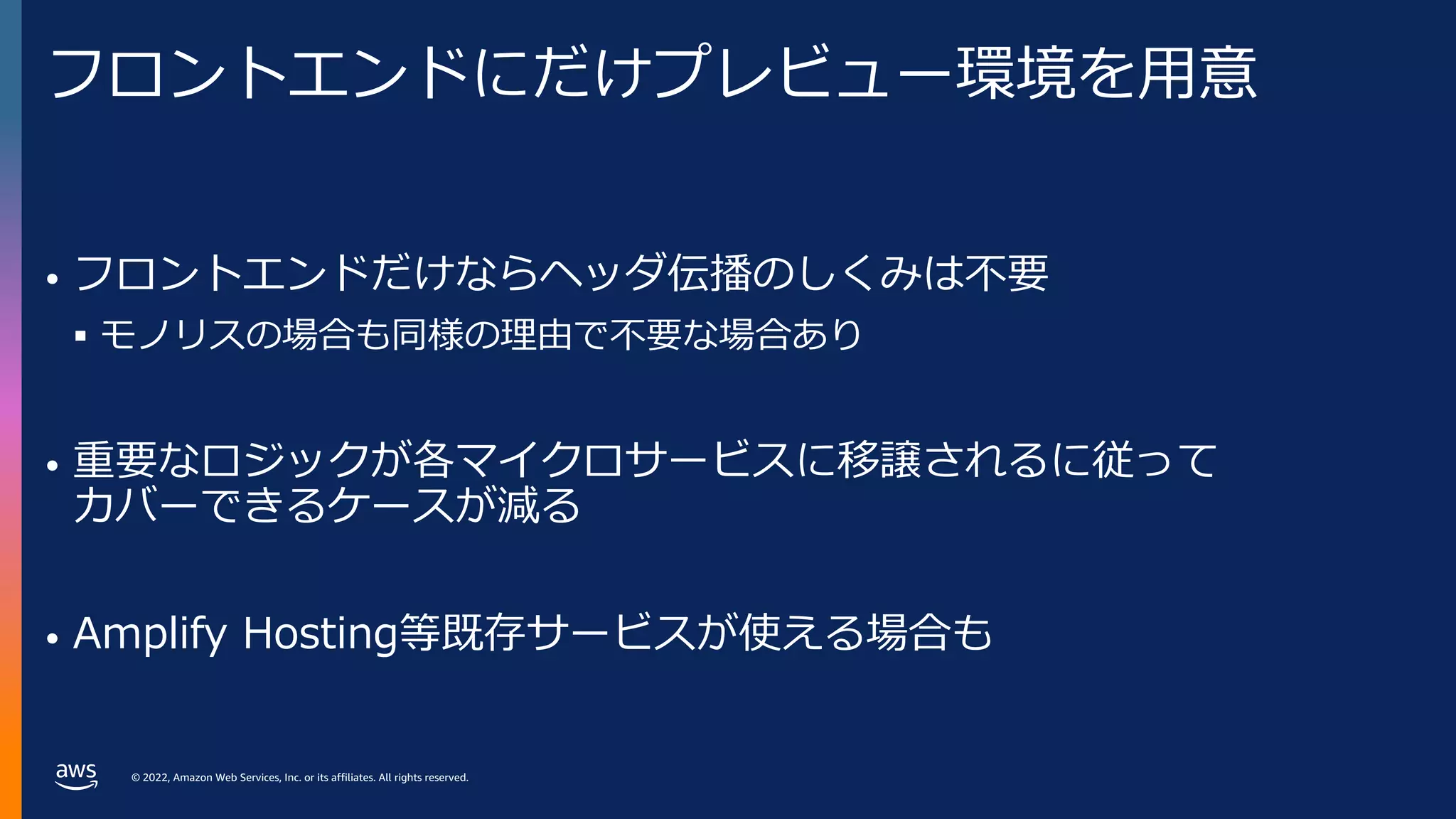

- 52. © 2022, AmazonWeb Services, Inc. or its affiliates. All rights reserved. フロントエンドにだけプレビュー環境を⽤意 • フロントエンドだけならヘッダ伝播のしくみは不要 § モノリスの場合も同様の理由で不要な場合あり • 重要なロジックが各マイクロサービスに移譲されるに従って カバーできるケースが減る • Amplify Hosting等既存サービスが使える場合も

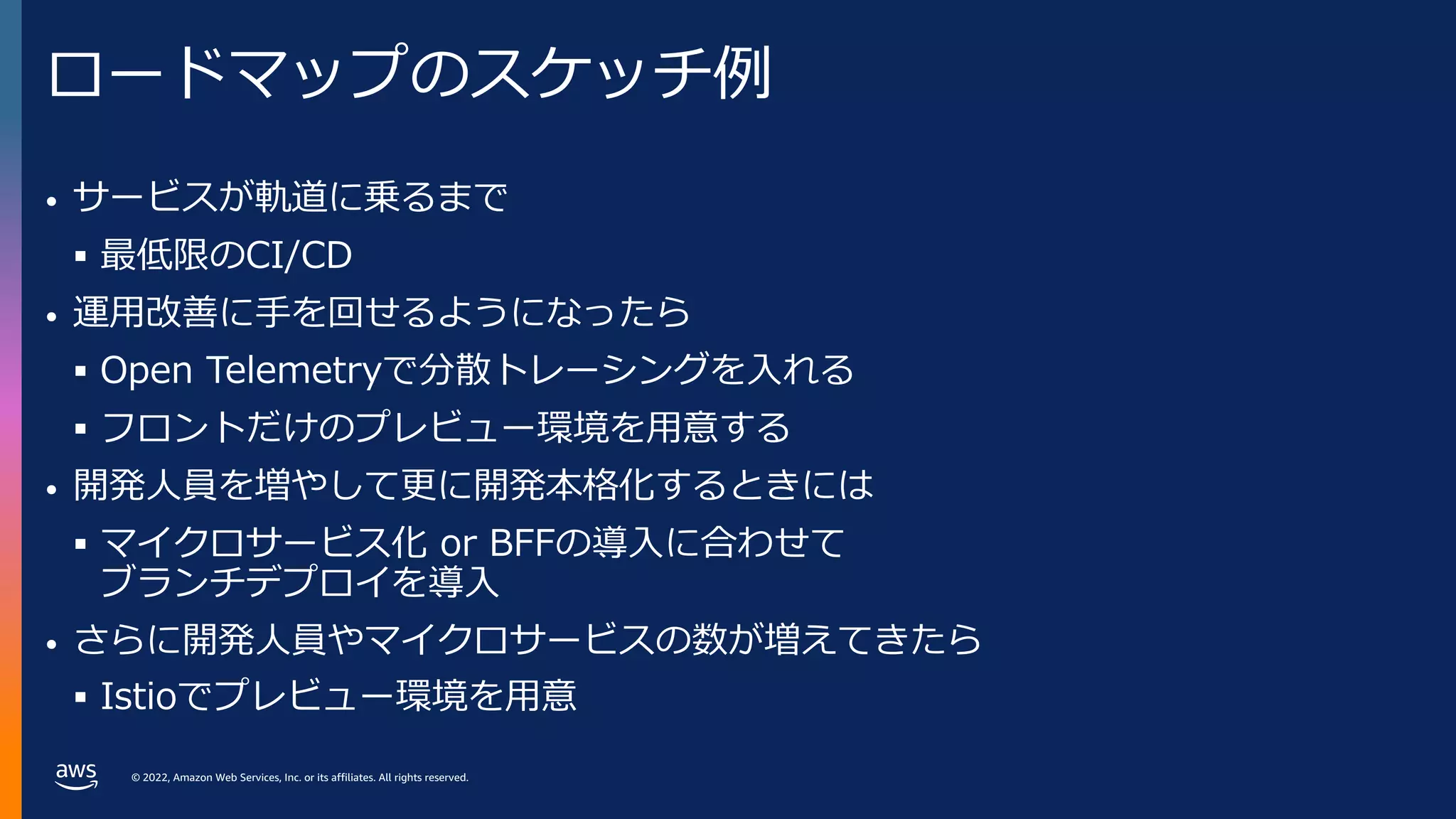

- 53. © 2022, AmazonWeb Services, Inc. or its affiliates. All rights reserved. ロードマップのスケッチ例 • サービスが軌道に乗るまで § 最低限のCI/CD • 運⽤改善に⼿を回せるようになったら § Open Telemetryで分散トレーシングを⼊れる § フロントだけのプレビュー環境を⽤意する • 開発⼈員を増やして更に開発本格化するときには § マイクロサービス化 or BFFの導⼊に合わせて ブランチデプロイを導⼊ • さらに開発⼈員やマイクロサービスの数が増えてきたら § Istioでプレビュー環境を⽤意
- 54. © 2022, AmazonWeb Services, Inc. or its affiliates. All rights reserved. © 2022, Amazon Web Services, Inc. or its affiliates. All rights reserved. まとめ

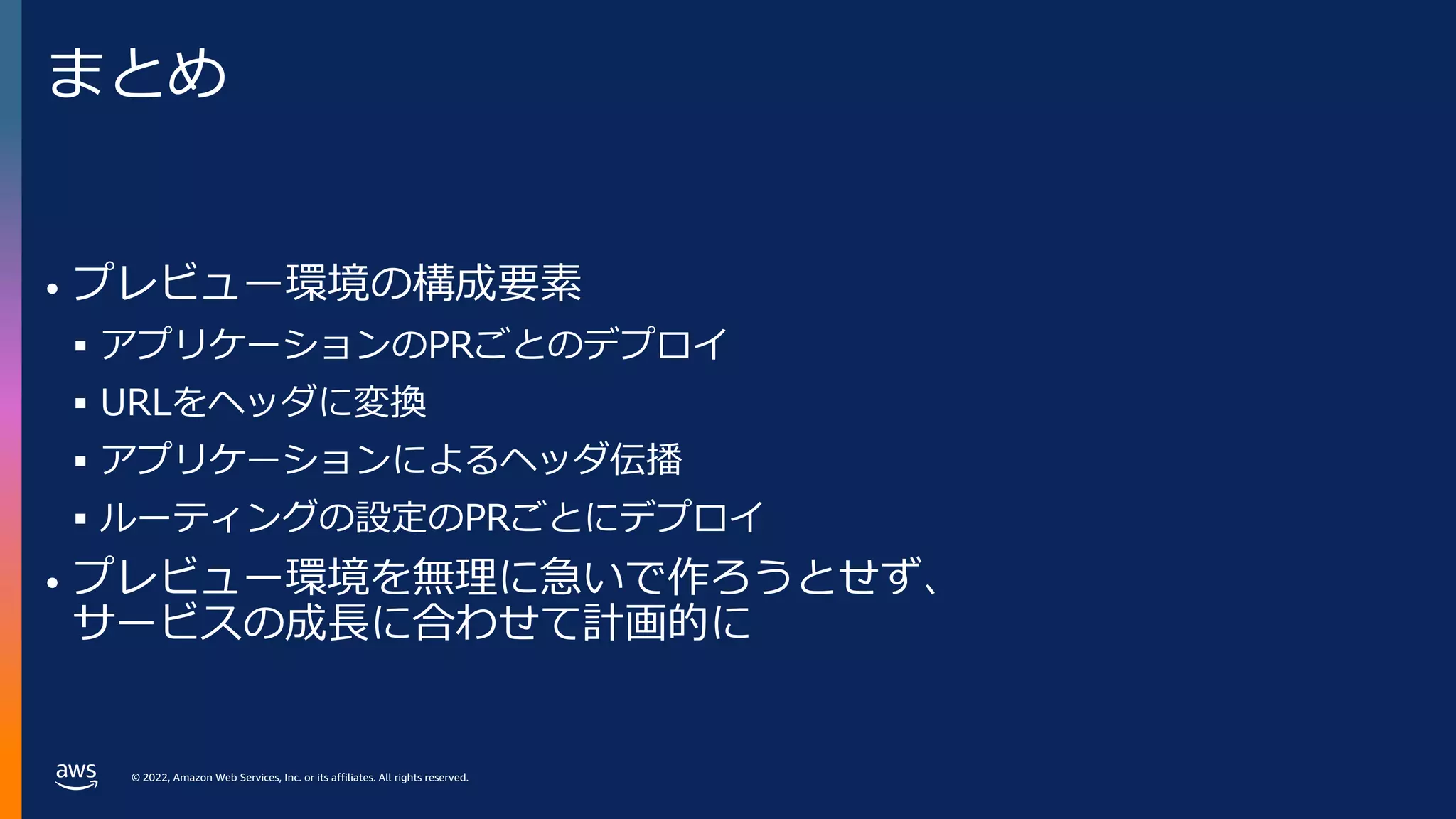

- 55. © 2022, AmazonWeb Services, Inc. or its affiliates. All rights reserved. まとめ • プレビュー環境の構成要素 § アプリケーションのPRごとのデプロイ § URLをヘッダに変換 § アプリケーションによるヘッダ伝播 § ルーティングの設定のPRごとにデプロイ • プレビュー環境を無理に急いで作ろうとせず、 サービスの成⻑に合わせて計画的に
- 56. © 2022, AmazonWeb Services, Inc. or its affiliates. All rights reserved. Thank you! © 2022, Amazon Web Services, Inc. or its affiliates. All rights reserved.
