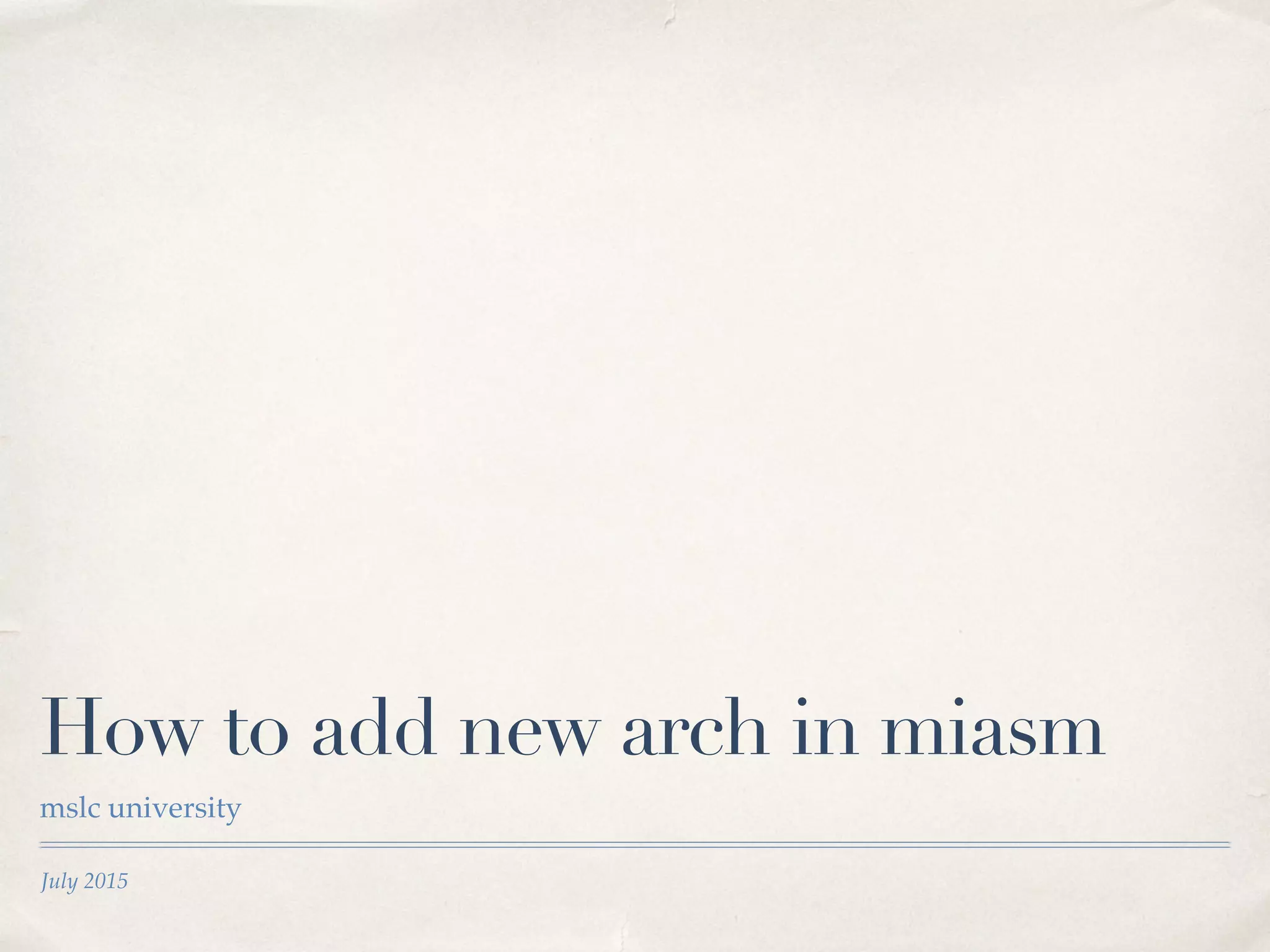

1. July 2015
How to add new arch in miasm
mslc university

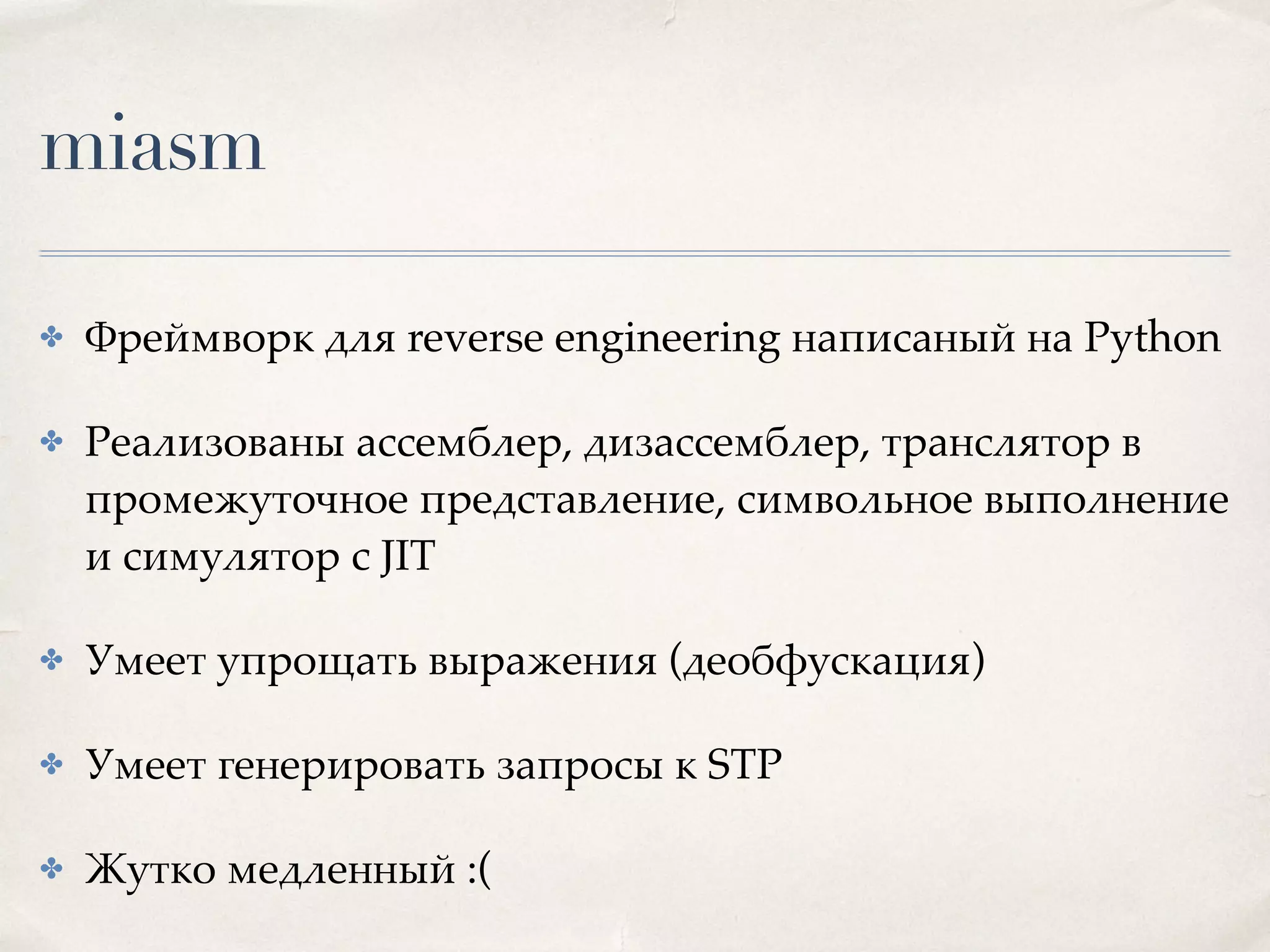

2. miasm
✤ Фреймворк для reverse engineering написаный на Python
✤ Реализованы ассемблер, дизассемблер, транслятор в
промежуточное представление, символьное выполнение
и симулятор c JIT
✤ Умеет упрощать выражения (деобфускация)
✤ Умеет генерировать запросы к STP
✤ Жутко медленный :(

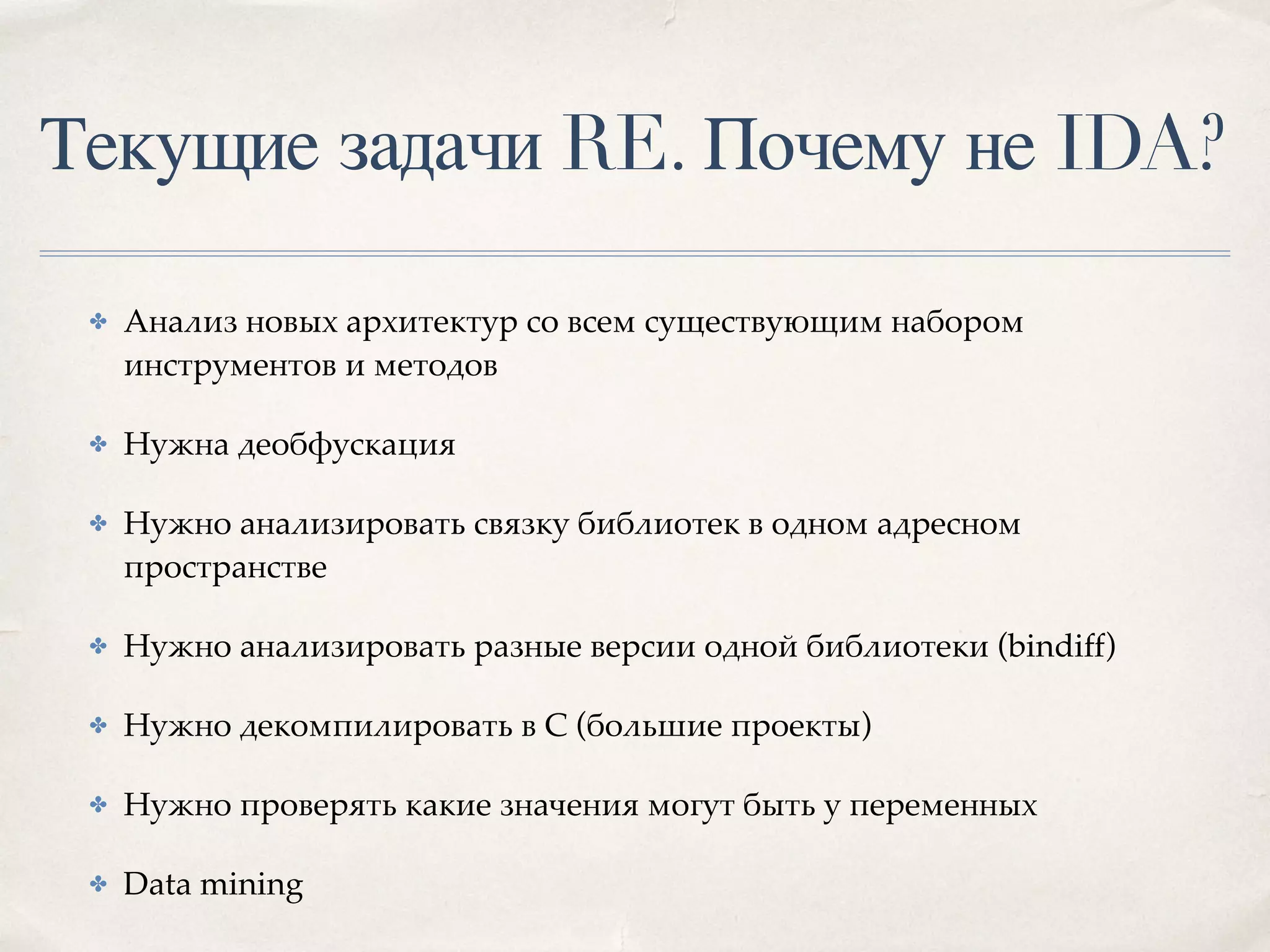

3. Текущие задачи RE. Почему не IDA?
✤ Анализ новых архитектур со всем существующим набором
инструментов и методов
✤ Нужна деобфускация
✤ Нужно анализировать связку библиотек в одном адресном
пространстве
✤ Нужно анализировать разные версии одной библиотеки (bindiff)
✤ Нужно декомпилировать в С (большие проекты)
✤ Нужно проверять какие значения могут быть у переменных
✤ Data mining

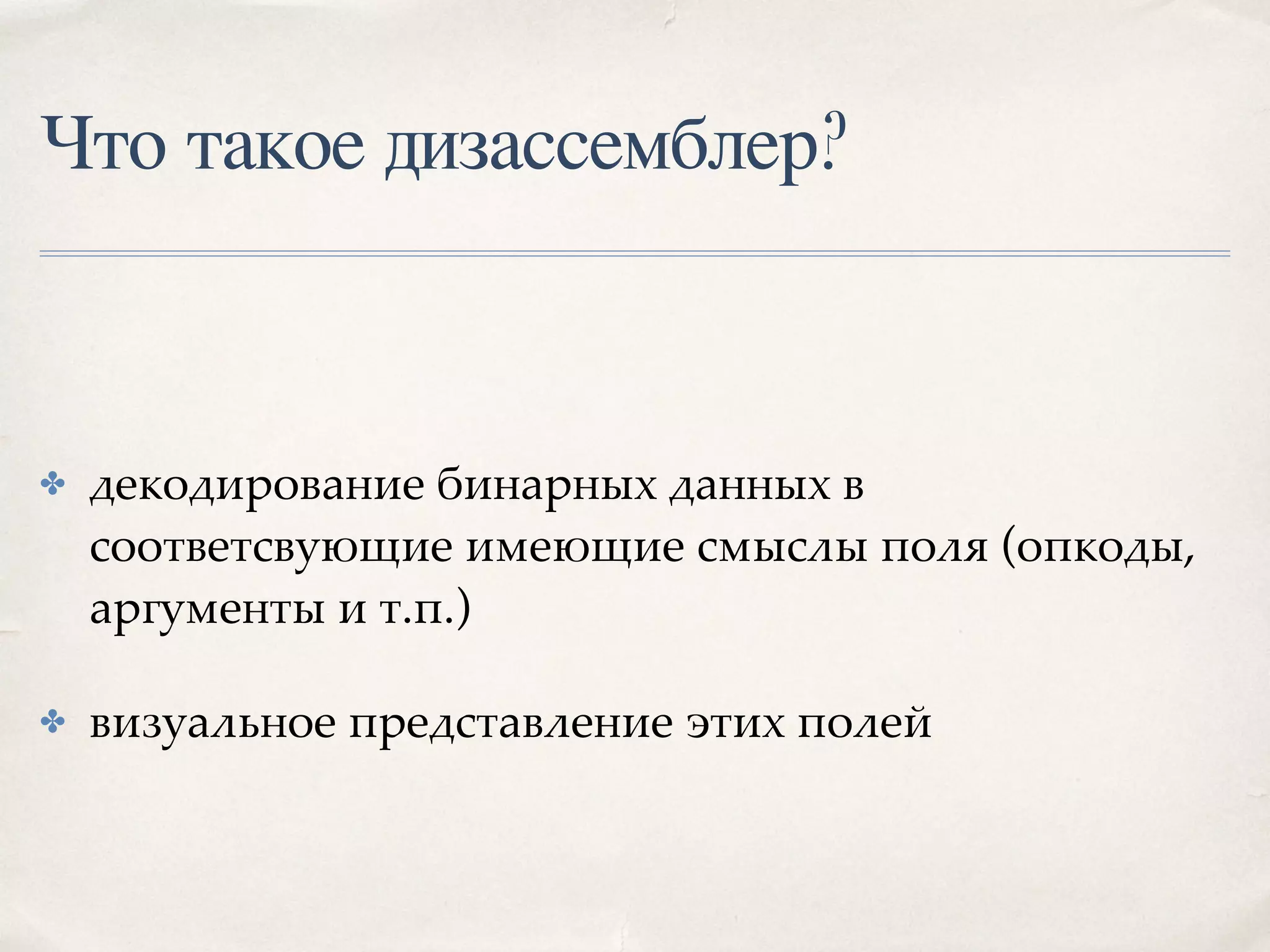

4. Что такое дизассемблер?
✤ декодирование бинарных данных в
соответсвующие имеющие смыслы поля (опкоды,
аргументы и т.п.)
✤ визуальное представление этих полей

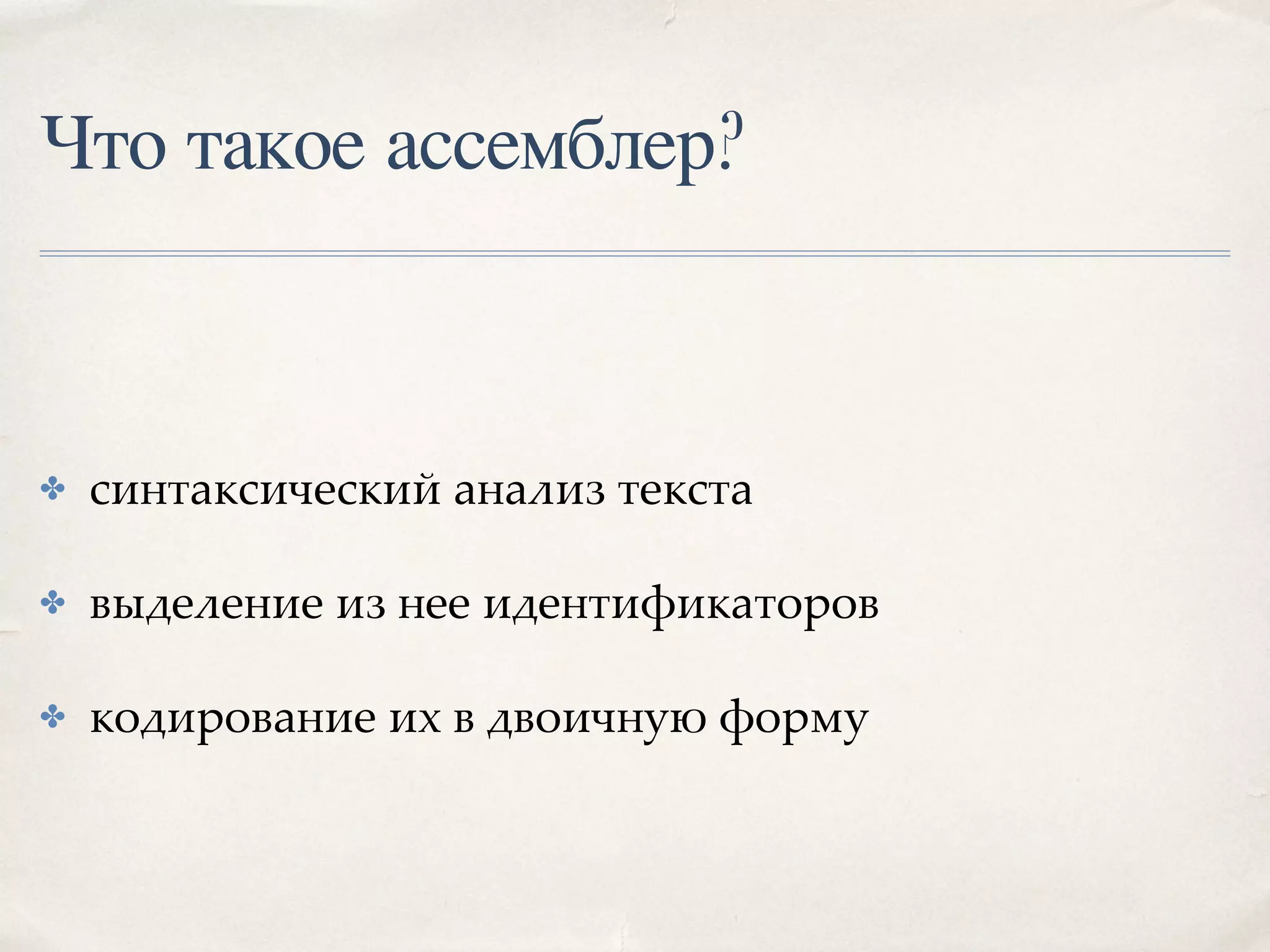

5. Что такое ассемблер?
✤ синтаксический анализ текста
✤ выделение из нее идентификаторов
✤ кодирование их в двоичную форму

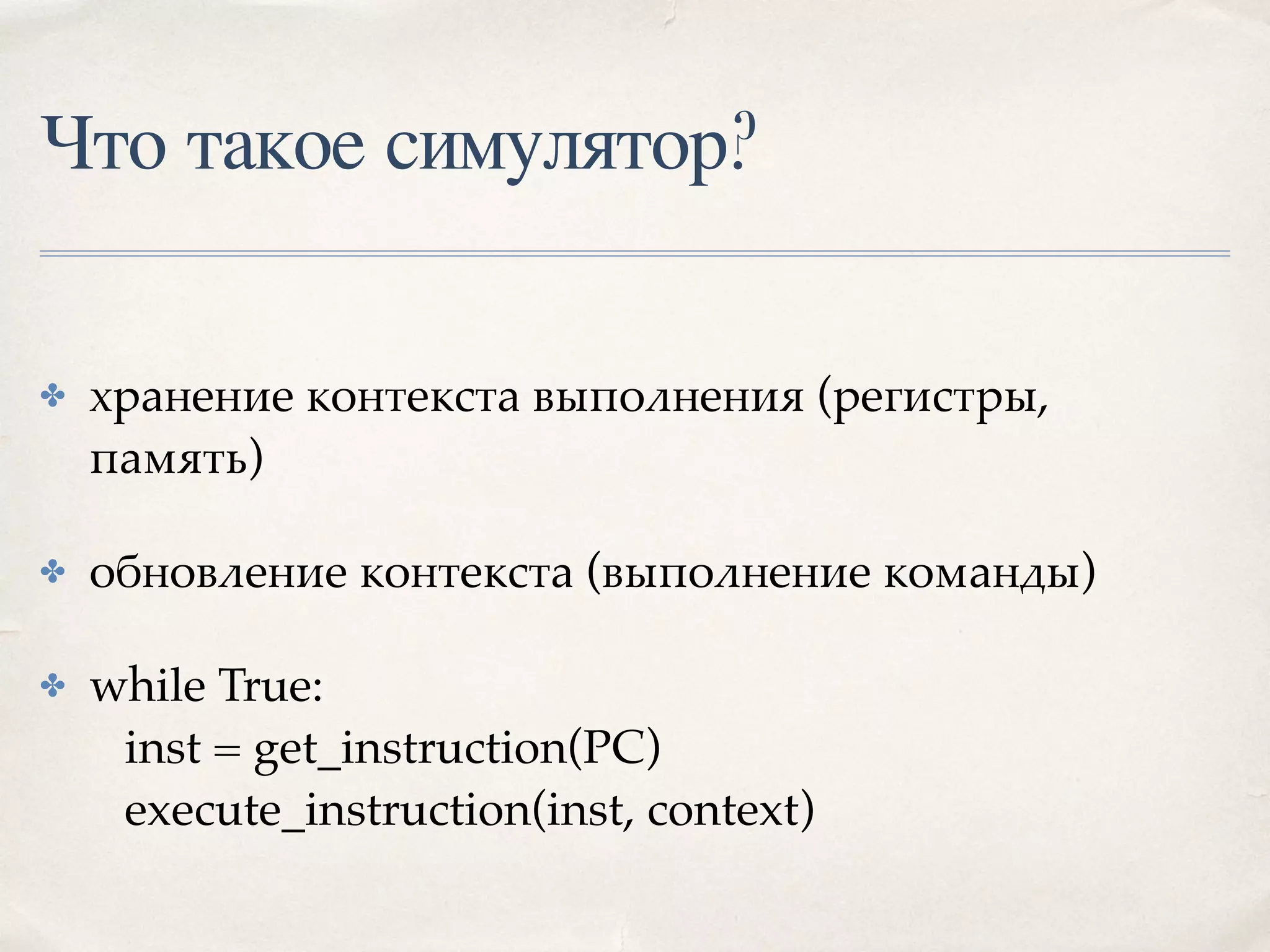

6. Что такое симулятор?
✤ хранение контекста выполнения (регистры,
память)
✤ обновление контекста (выполнение команды)
✤ while True:
inst = get_instruction(PC)
execute_instruction(inst, context)

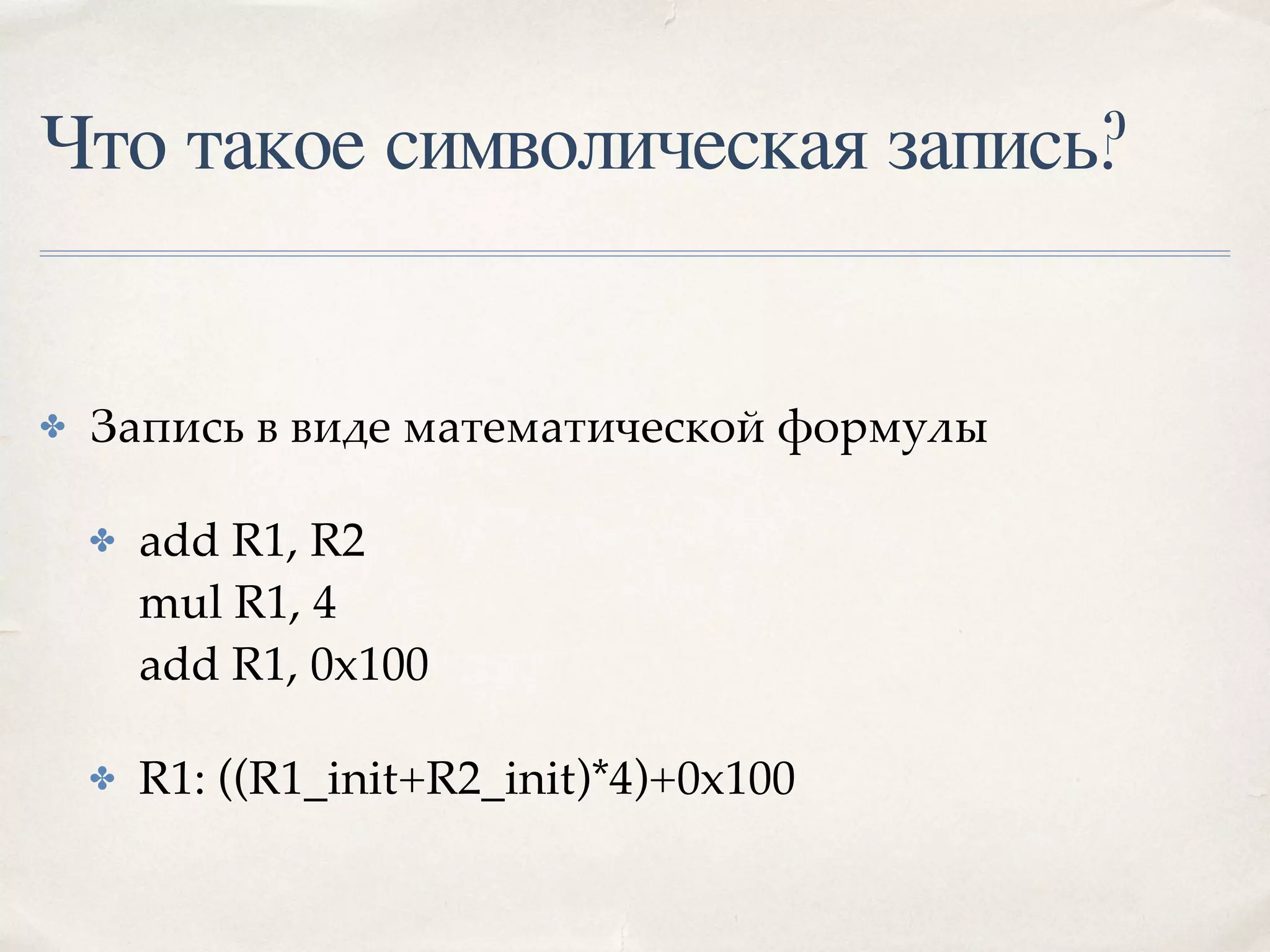

7. Что такое символическая запись?
✤ Запись в виде математической формулы
✤ add R1, R2
mul R1, 4
add R1, 0x100
✤ R1: ((R1_init+R2_init)*4)+0x100

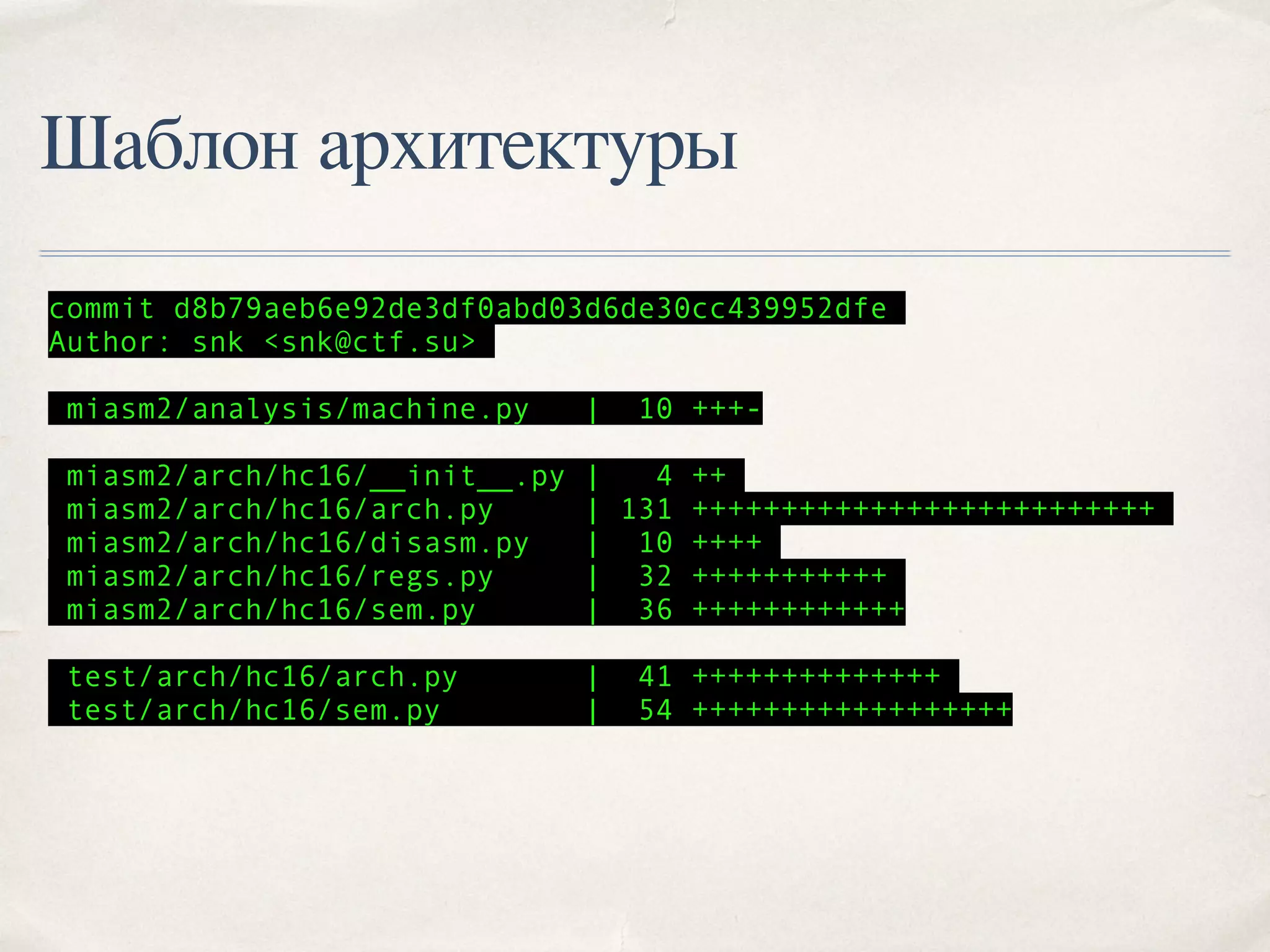

8. Шаблон архитектуры
commit d8b79aeb6e92de3df0abd03d6de30cc439952dfe
Author: snk <snk@ctf.su>
miasm2/analysis/machine.py | 10 +++-
miasm2/arch/hc16/__init__.py | 4 ++
miasm2/arch/hc16/arch.py | 131 ++++++++++++++++++++++++++
miasm2/arch/hc16/disasm.py | 10 ++++
miasm2/arch/hc16/regs.py | 32 +++++++++++
miasm2/arch/hc16/sem.py | 36 ++++++++++++
test/arch/hc16/arch.py | 41 ++++++++++++++
test/arch/hc16/sem.py | 54 ++++++++++++++++++

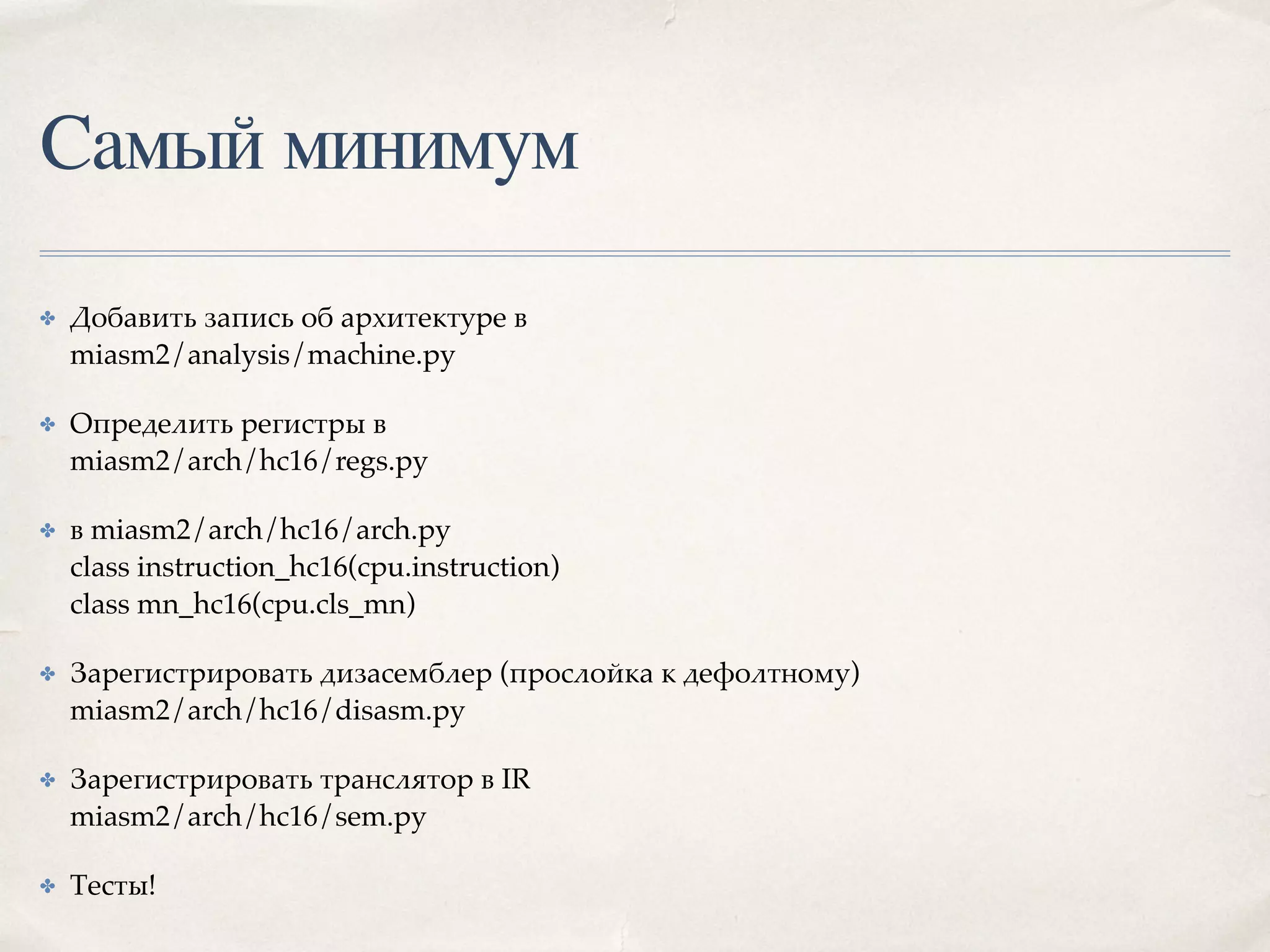

9. Самый минимум
✤ Добавить запись об архитектуре в
miasm2/analysis/machine.py
✤ Определить регистры в
miasm2/arch/hc16/regs.py
✤ в miasm2/arch/hc16/arch.py
class instruction_hc16(cpu.instruction)
class mn_hc16(cpu.cls_mn)
✤ Зарегистрировать дизасемблер (прослойка к дефолтному)
miasm2/arch/hc16/disasm.py
✤ Зарегистрировать транслятор в IR
miasm2/arch/hc16/sem.py
✤ Тесты!

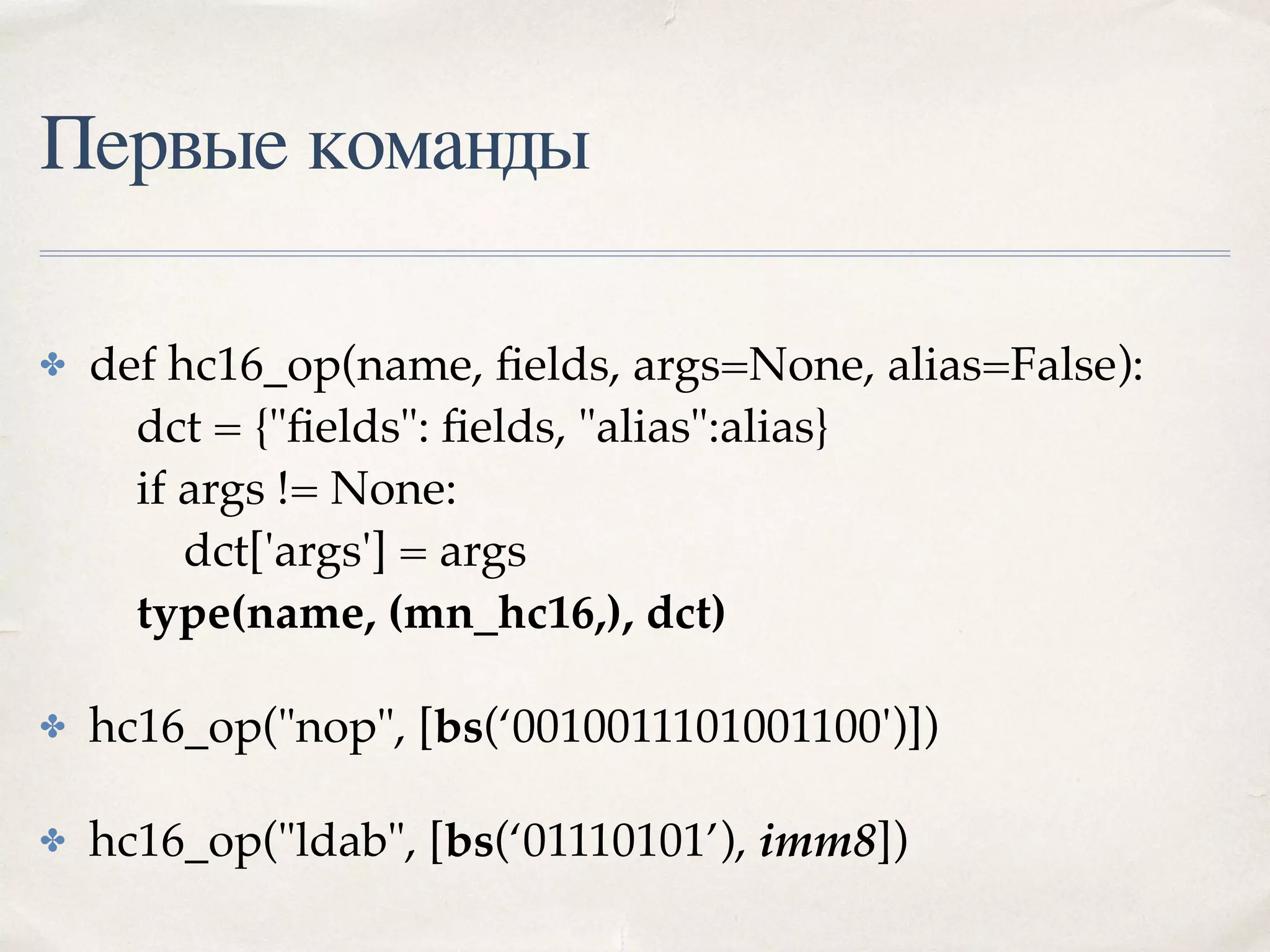

10. Первые команды
✤ def hc16_op(name, fields, args=None, alias=False):
dct = {"fields": fields, "alias":alias}
if args != None:
dct['args'] = args
type(name, (mn_hc16,), dct)
✤ hc16_op("nop", [bs(‘0010011101001100')])
✤ hc16_op("ldab", [bs(‘01110101’), imm8])

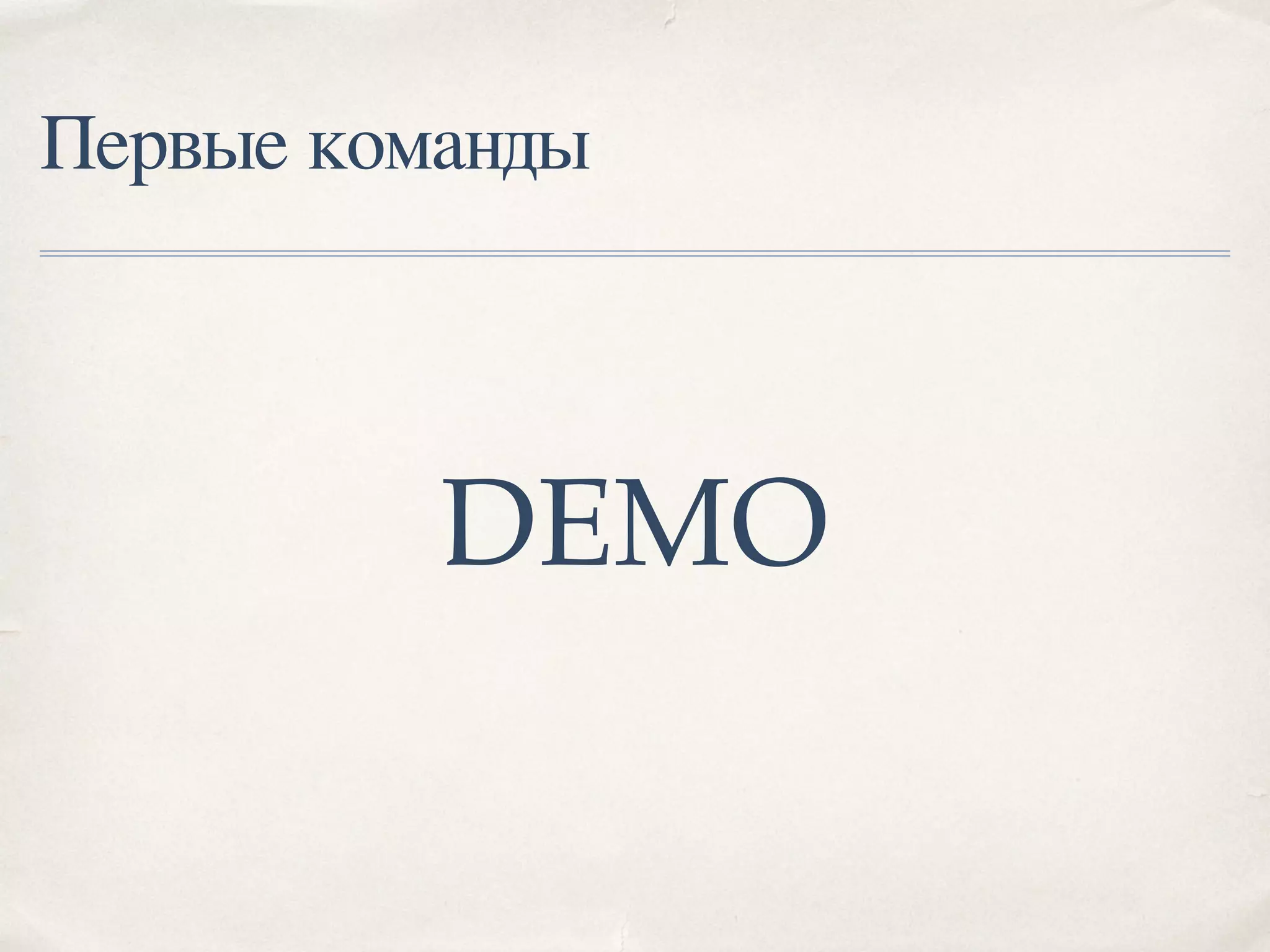

11. Первые команды
DEMO

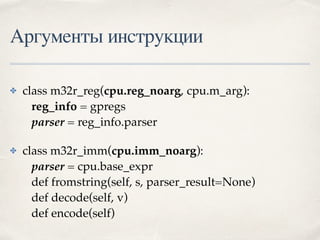

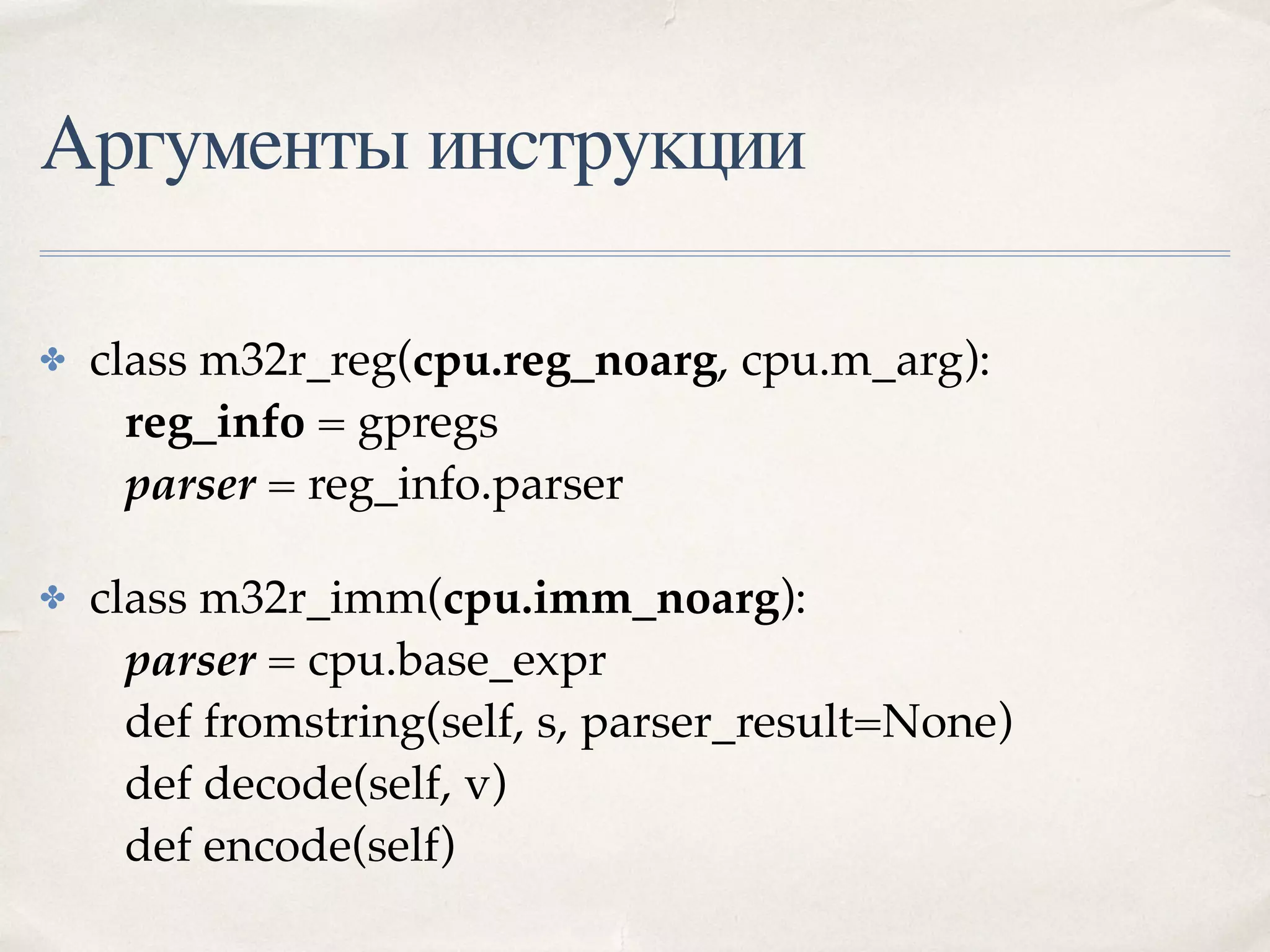

12. Аргументы инструкции
✤ class m32r_reg(cpu.reg_noarg, cpu.m_arg):
reg_info = gpregs
parser = reg_info.parser
✤ class m32r_imm(cpu.imm_noarg):
parser = cpu.base_expr
def fromstring(self, s, parser_result=None)
def decode(self, v)
def encode(self)

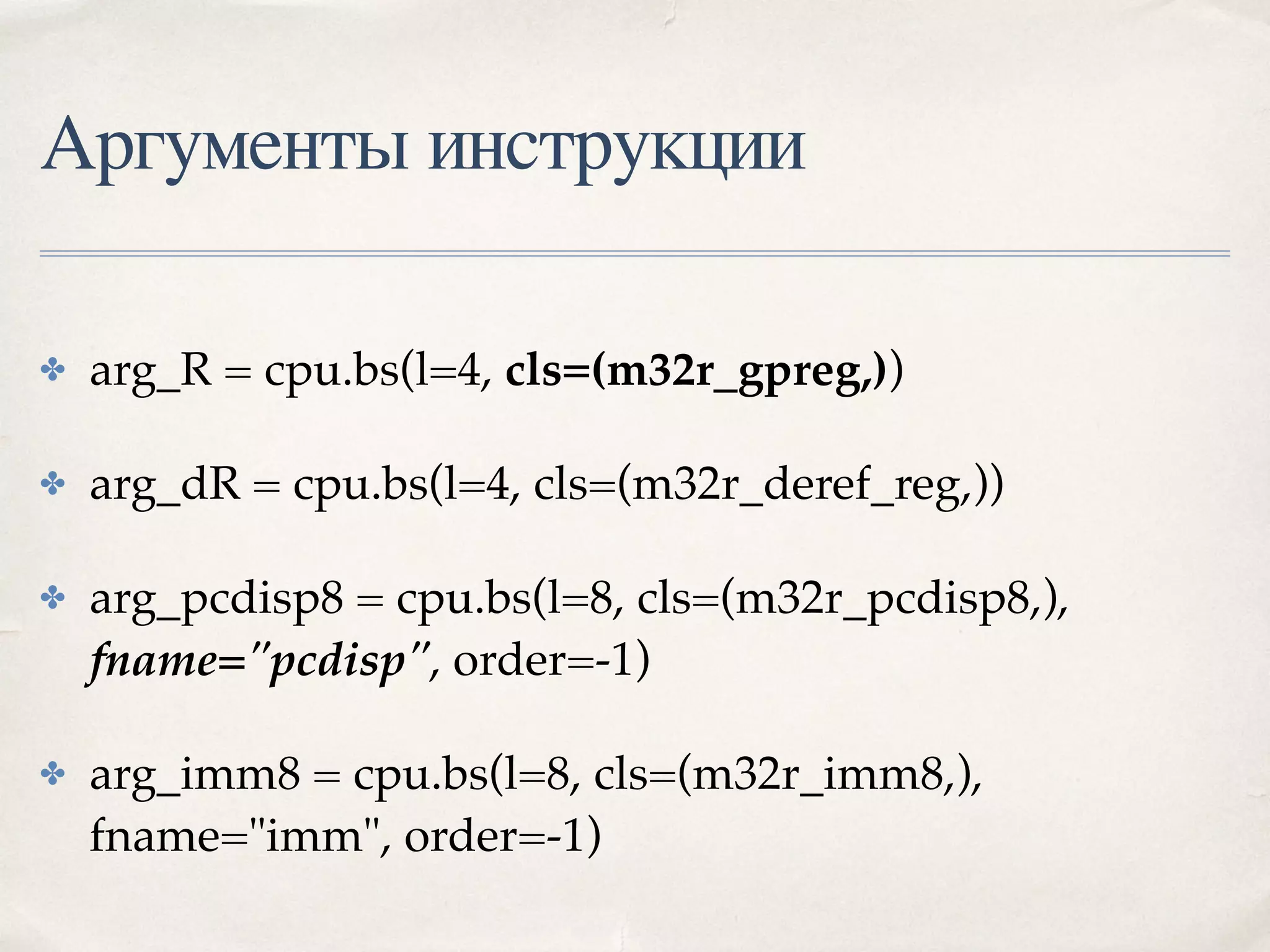

13. Аргументы инструкции
✤ arg_R = cpu.bs(l=4, cls=(m32r_gpreg,))
✤ arg_dR = cpu.bs(l=4, cls=(m32r_deref_reg,))
✤ arg_pcdisp8 = cpu.bs(l=8, cls=(m32r_pcdisp8,),
fname="pcdisp", order=-1)
✤ arg_imm8 = cpu.bs(l=8, cls=(m32r_imm8,),
fname="imm", order=-1)

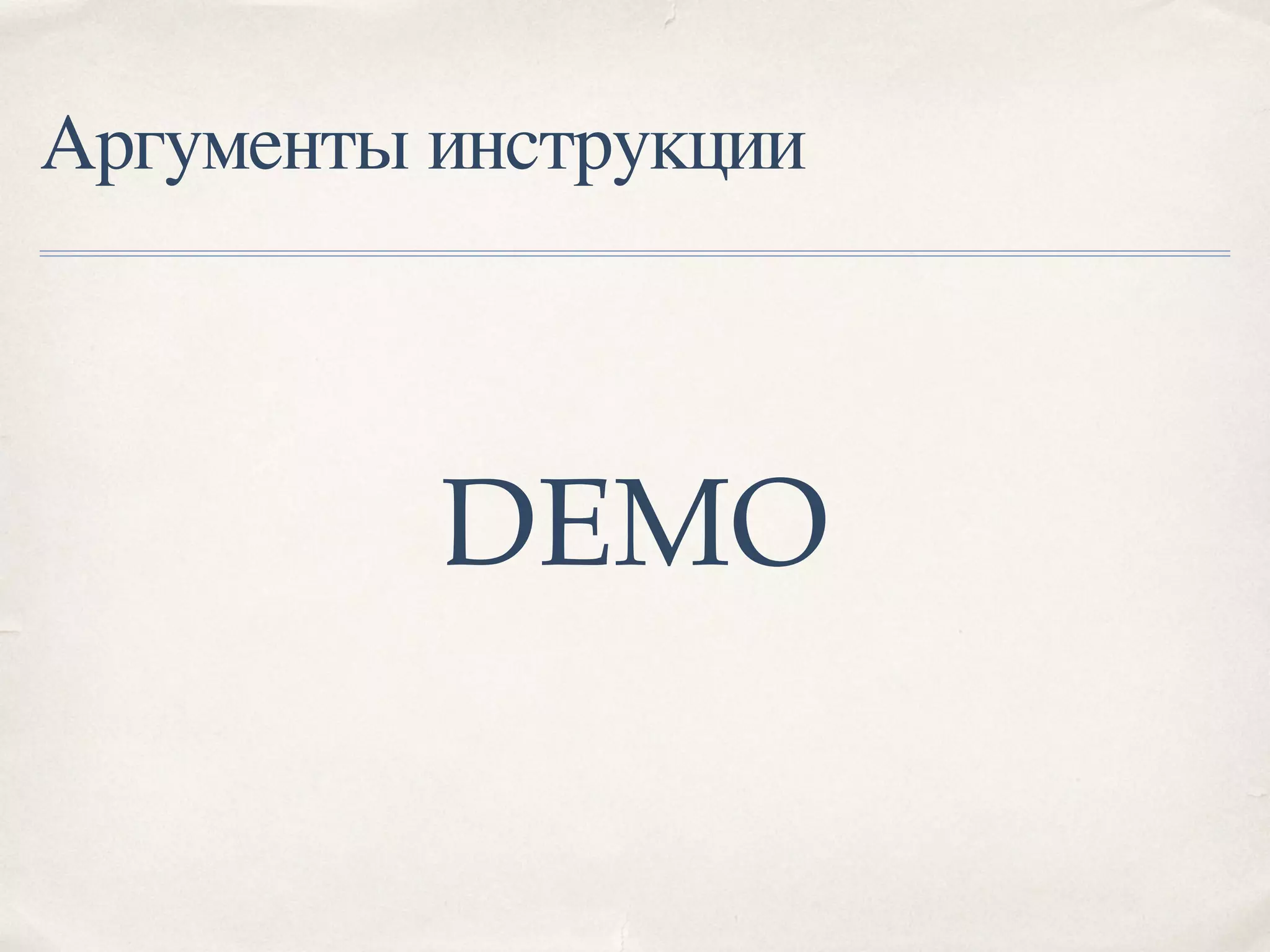

14. Аргументы инструкции
DEMO

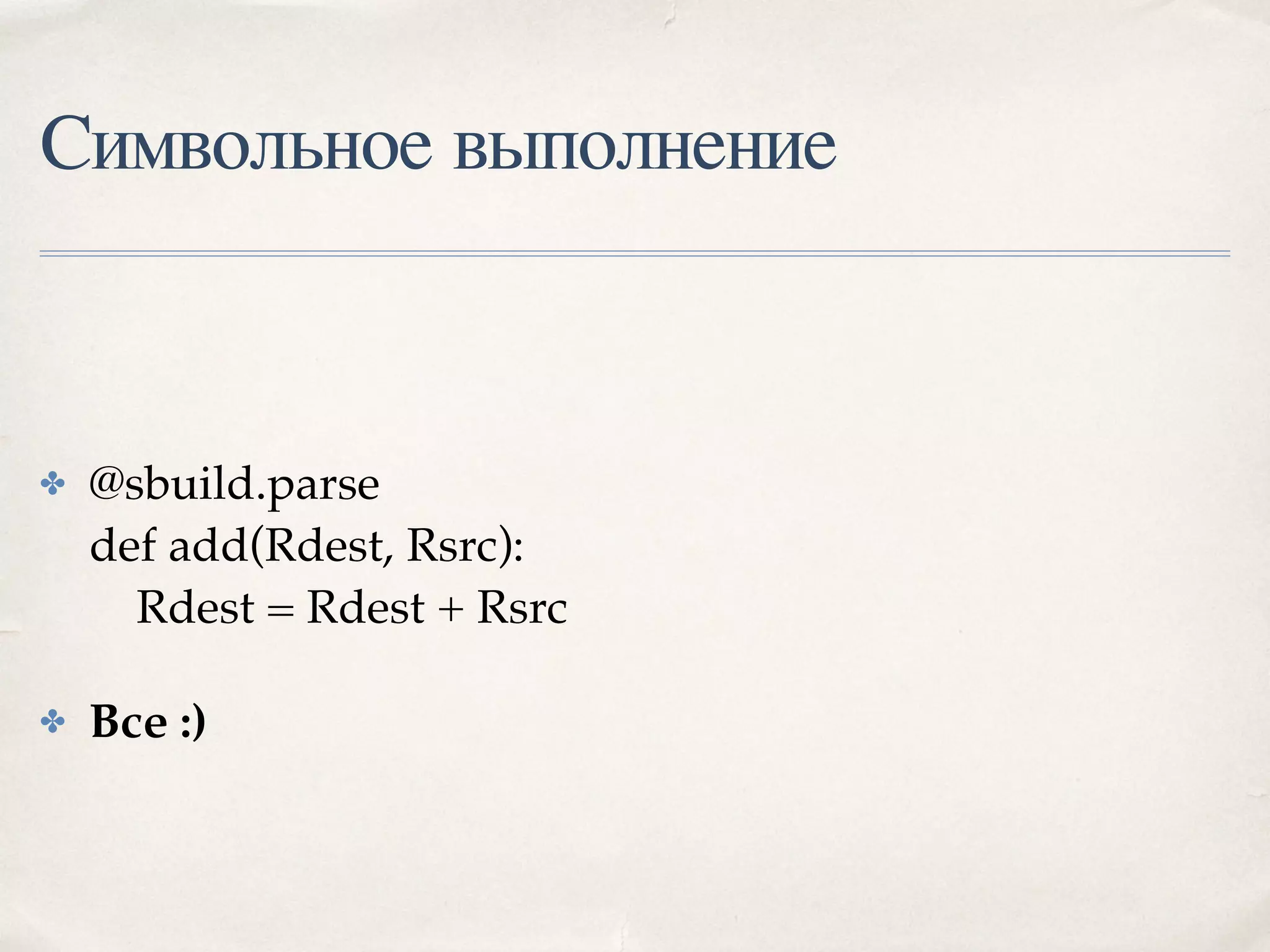

15. Символьное выполнение
✤ @sbuild.parse
def add(Rdest, Rsrc):
Rdest = Rdest + Rsrc
✤ Все :)

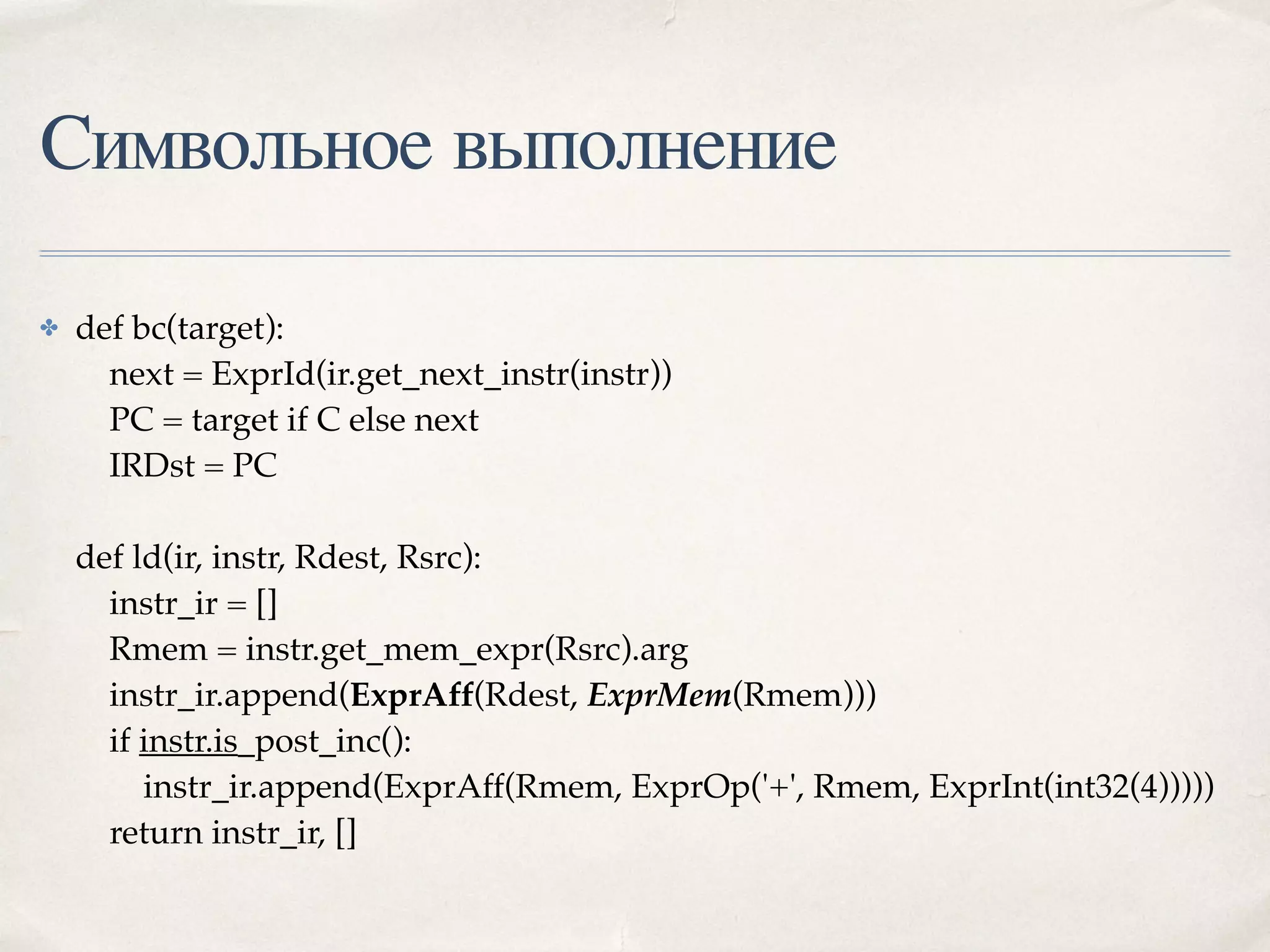

16. Символьное выполнение
✤ def bc(target):
next = ExprId(ir.get_next_instr(instr))
PC = target if C else next
IRDst = PC
def ld(ir, instr, Rdest, Rsrc):
instr_ir = []
Rmem = instr.get_mem_expr(Rsrc).arg
instr_ir.append(ExprAff(Rdest, ExprMem(Rmem)))
if instr.is_post_inc():
instr_ir.append(ExprAff(Rmem, ExprOp('+', Rmem, ExprInt(int32(4)))))
return instr_ir, []

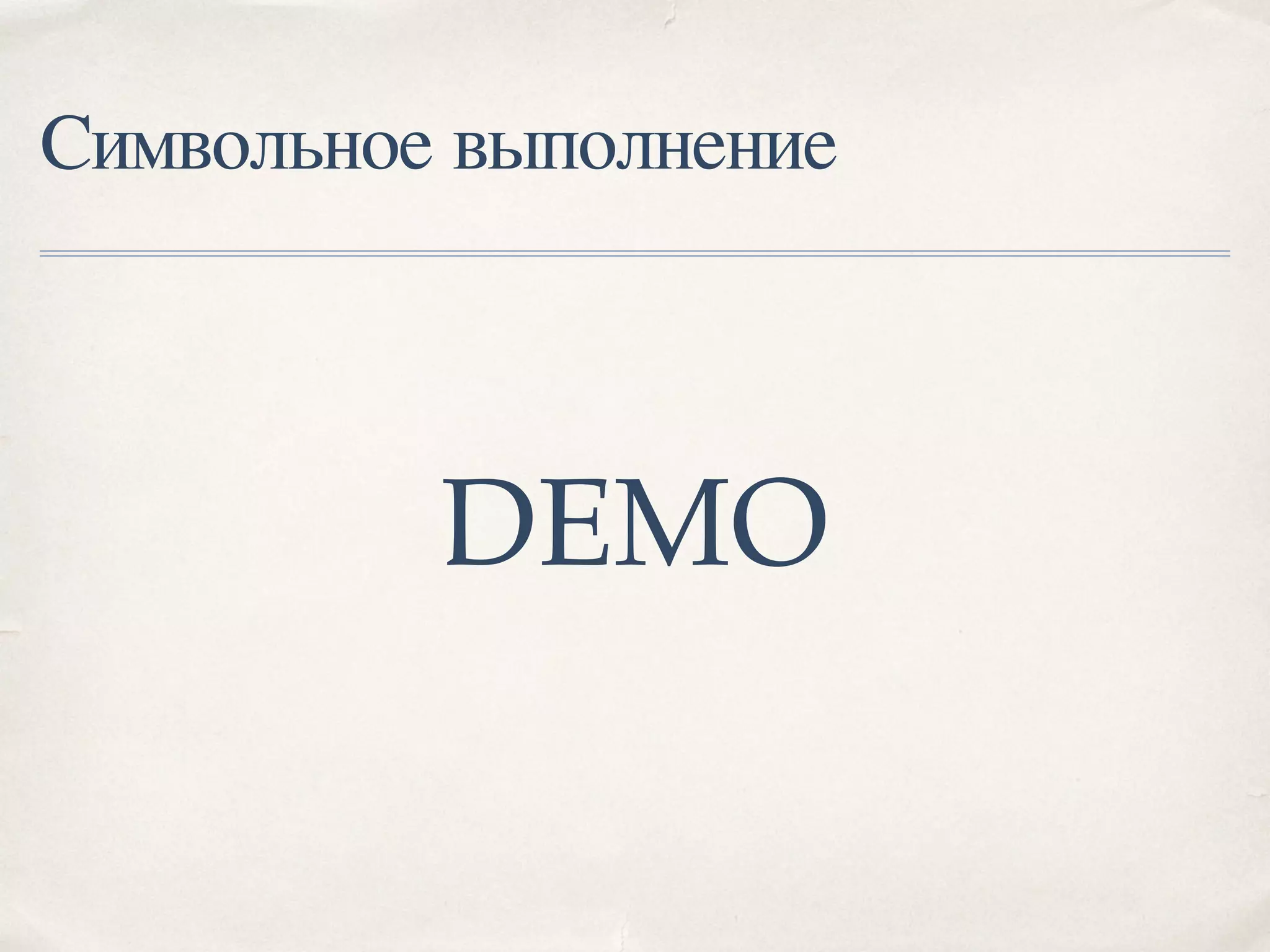

17. Символьное выполнение
DEMO
